最新10年（2014-2023）高考物理真题分项汇编
专题46 电磁感应现象和感应电流方向的判断
一、多选题

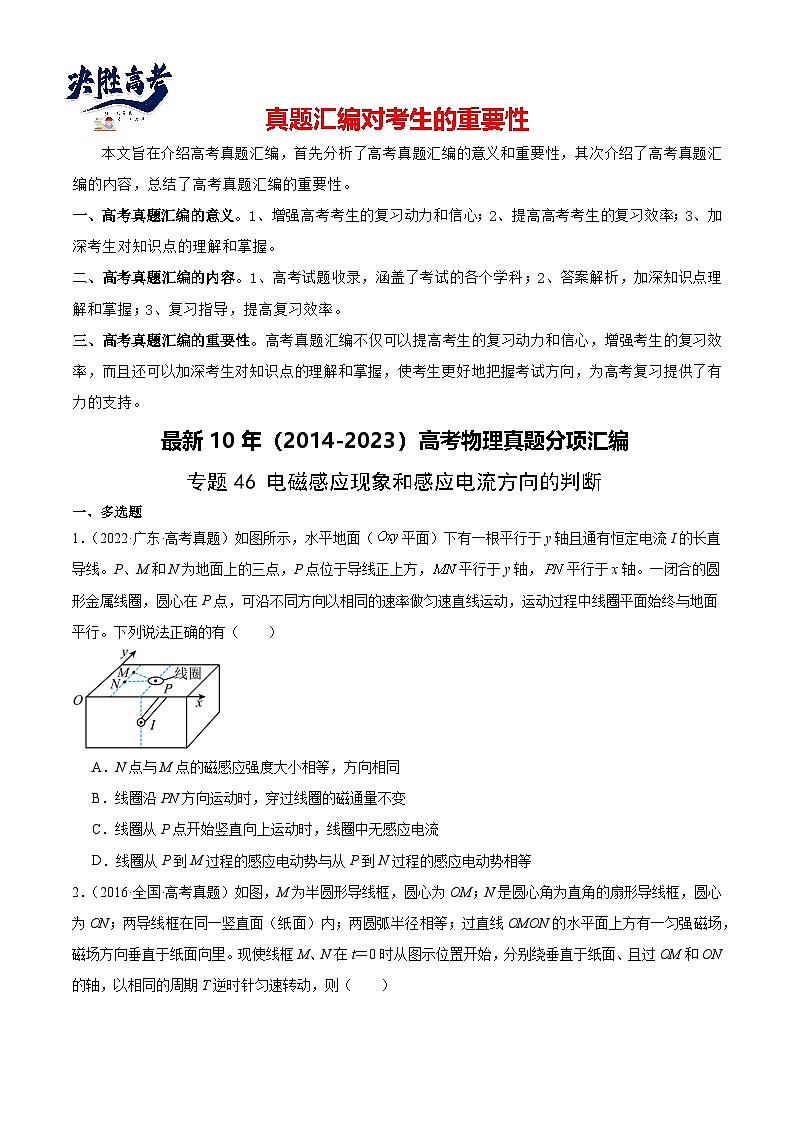

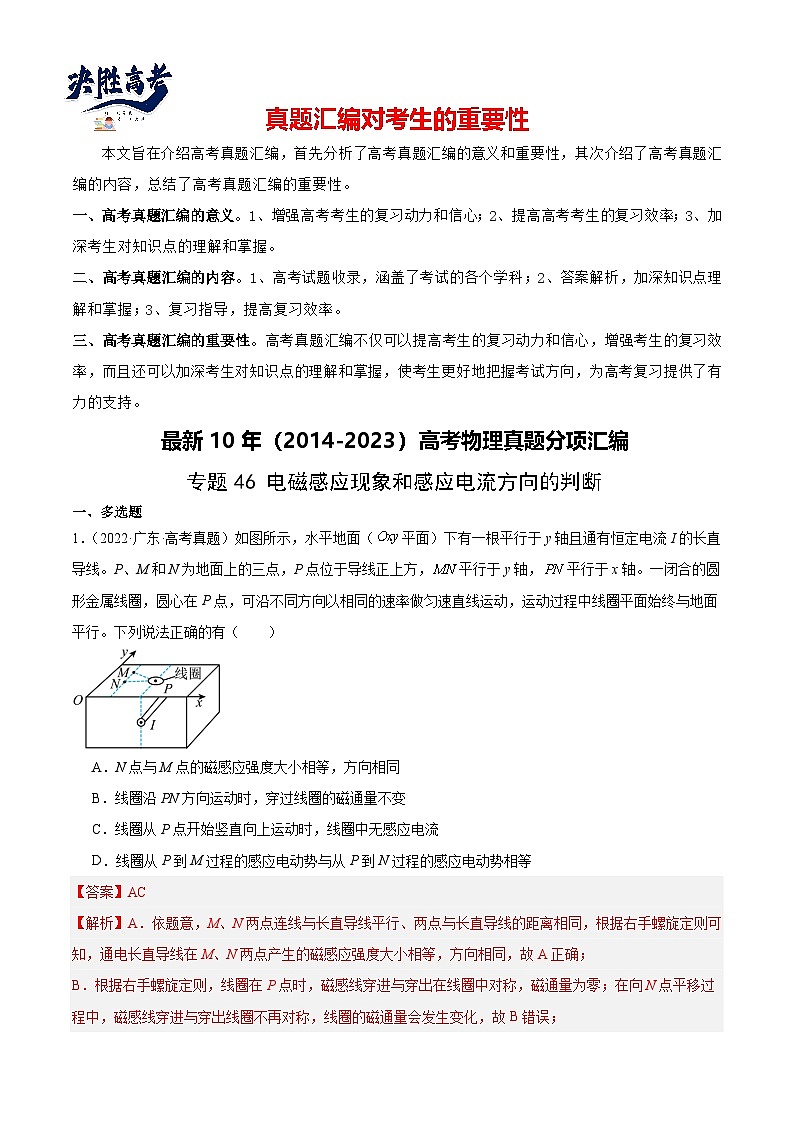

1．（2022·广东·高考真题）如图所示，水平地面（平面）下有一根平行于y轴且通有恒定电流I的长直导线。P、M和N为地面上的三点，P点位于导线正上方，平行于y轴，平行于x轴。一闭合的圆形金属线圈，圆心在P点，可沿不同方向以相同的速率做匀速直线运动，运动过程中线圈平面始终与地面平行。下列说法正确的有（ ）
A．N点与M点的磁感应强度大小相等，方向相同
B．线圈沿PN方向运动时，穿过线圈的磁通量不变
C．线圈从P点开始竖直向上运动时，线圈中无感应电流
D．线圈从P到M过程的感应电动势与从P到N过程的感应电动势相等

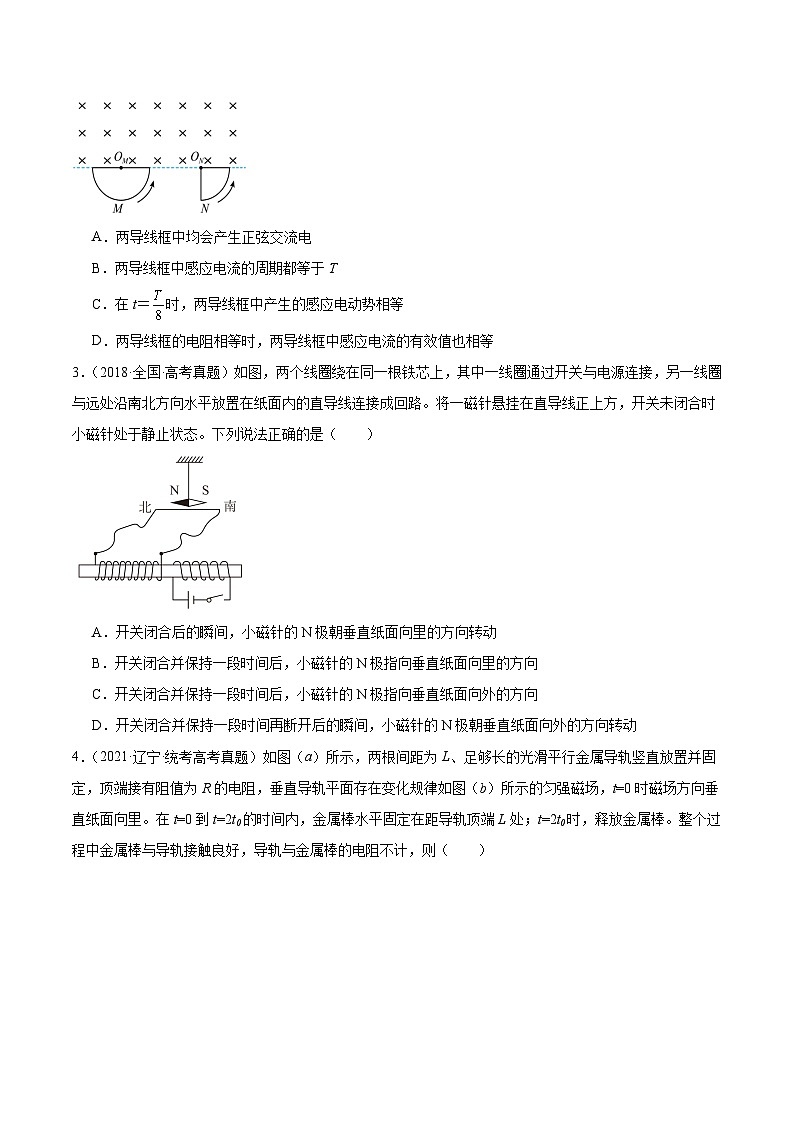

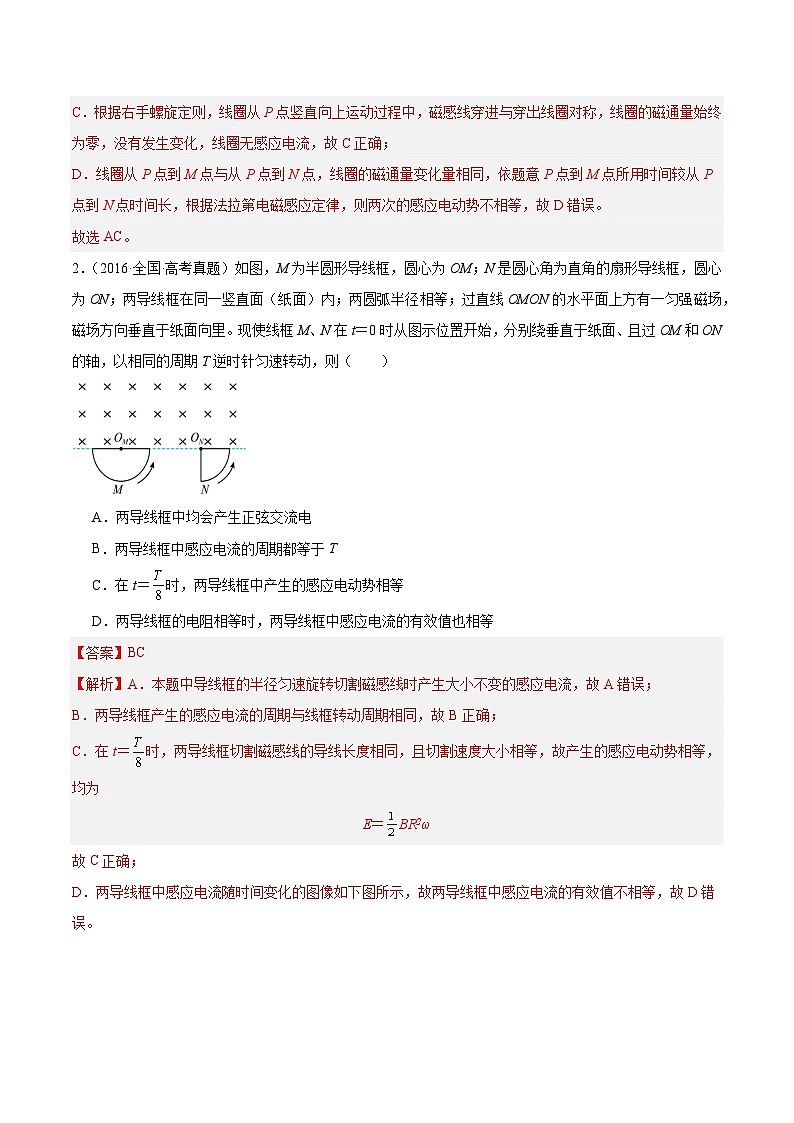

2．（2016·全国·高考真题）如图，M为半圆形导线框，圆心为OM；N是圆心角为直角的扇形导线框，圆心为ON；两导线框在同一竖直面（纸面）内；两圆弧半径相等；过直线OMON的水平面上方有一匀强磁场，磁场方向垂直于纸面向里。现使线框M、N在t＝0时从图示位置开始，分别绕垂直于纸面、且过OM和ON的轴，以相同的周期T逆时针匀速转动，则（ ）
A．两导线框中均会产生正弦交流电
B．两导线框中感应电流的周期都等于T
C．在t＝时，两导线框中产生的感应电动势相等
D．两导线框的电阻相等时，两导线框中感应电流的有效值也相等

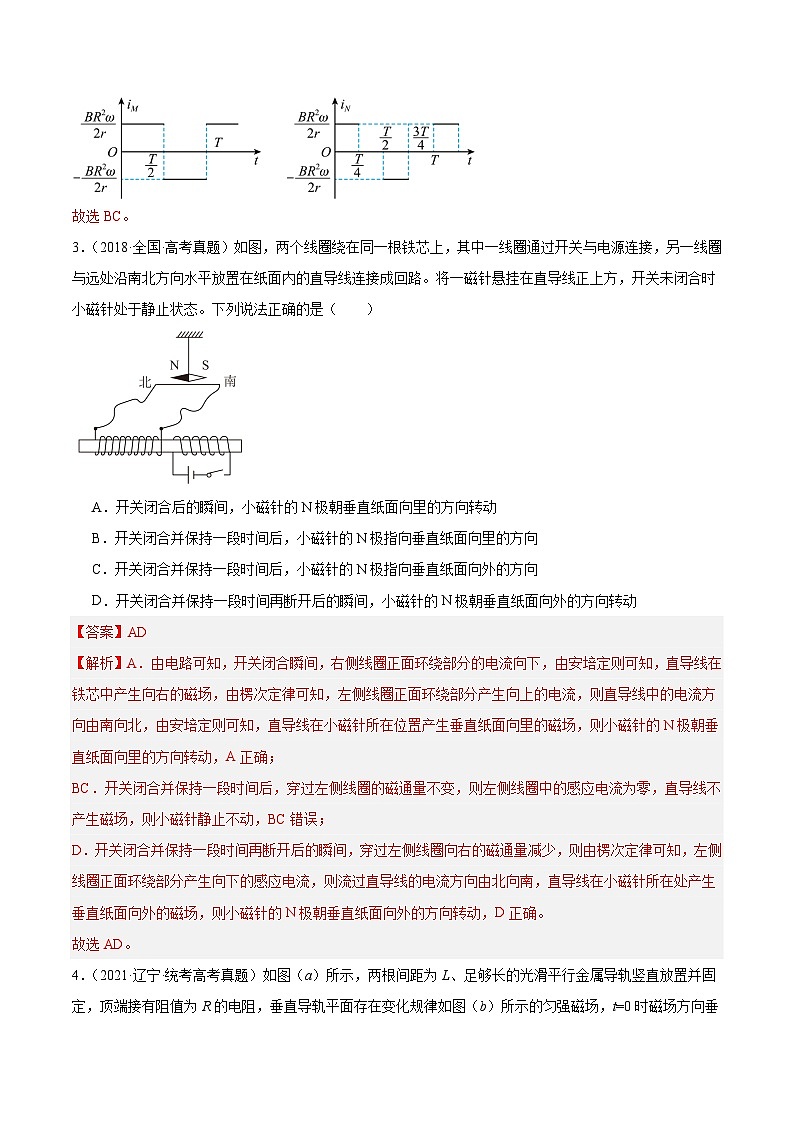

3．（2018·全国·高考真题）如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路。将一磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。下列说法正确的是（ ）
A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动
B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向
C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向
D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动

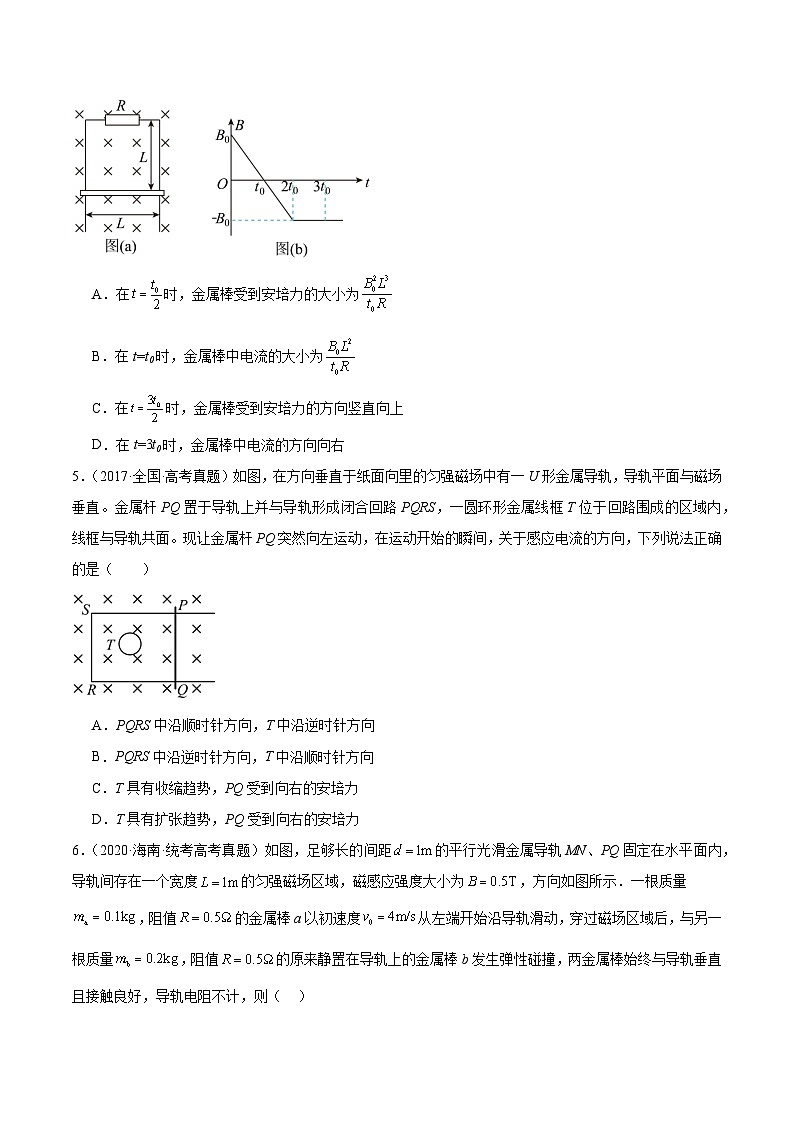

4．（2021·辽宁·统考高考真题）如图（a）所示，两根间距为L、足够长的光滑平行金属导轨竖直放置并固定，顶端接有阻值为R的电阻，垂直导轨平面存在变化规律如图（b）所示的匀强磁场，t=0时磁场方向垂直纸面向里。在t=0到t=2t0的时间内，金属棒水平固定在距导轨顶端L处；t=2t0时，释放金属棒。整个过程中金属棒与导轨接触良好，导轨与金属棒的电阻不计，则（ ）
A．在时，金属棒受到安培力的大小为
B．在t=t0时，金属棒中电流的大小为
C．在时，金属棒受到安培力的方向竖直向上
D．在t=3t0时，金属棒中电流的方向向右
5．（2017·全国·高考真题）如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直。金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面。现让金属杆PQ突然向左运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是（ ）
A．PQRS中沿顺时针方向，T中沿逆时针方向
B．PQRS中沿逆时针方向，T中沿顺时针方向
C．T具有收缩趋势，PQ受到向右的安培力
D．T具有扩张趋势，PQ受到向右的安培力
6．（2020·海南·统考高考真题）如图，足够长的间距的平行光滑金属导轨MN、PQ固定在水平面内，导轨间存在一个宽度的匀强磁场区域，磁感应强度大小为，方向如图所示．一根质量，阻值的金属棒a以初速度从左端开始沿导轨滑动，穿过磁场区域后，与另一根质量，阻值的原来静置在导轨上的金属棒b发生弹性碰撞，两金属棒始终与导轨垂直且接触良好，导轨电阻不计，则（ ）
A．金属棒a第一次穿过磁场时做匀减速直线运动
B．金属棒a第一次穿过磁场时回路中有逆时针方向的感应电流
C．金属棒a第一次穿过磁场区域的过程中，金属棒b上产生的焦耳热为
D．金属棒a最终停在距磁场左边界处
7．（2019·全国·高考真题）空间存在一方向与直面垂直、大小随时间变化的匀强磁场，其边界如图（a）中虚线MN所示，一硬质细导线的电阻率为ρ、横截面积为S，将该导线做成半径为r的圆环固定在纸面内，圆心O在MN上．t=0时磁感应强度的方向如图（a）所示：磁感应强度B随时间t的变化关系如图（b）所示，则在t=0到t=t1的时间间隔内（ ）
A．圆环所受安培力的方向始终不变
B．圆环中的感应电流始终沿顺时针方向
C．圆环中的感应电流大小为
D．圆环中的感应电动势大小为
8．（2018·全国·高考真题）如图，在同一平面内固定有一长直导线PQ和一导线框R，R在PQ的右侧．导线PQ中通有正弦交流电i，i的变化如图所示，规定从Q到P为电流正方向．导线框R中的感应电动势
A．在时为零
B．在时改变方向
C．在时最大，且沿顺时针方向
D．在时最大，且沿顺时针方向
9．（2016·上海·统考高考真题）如图（a），螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向。螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内。当螺线管内的磁感应强度B随时间按图（b）所示规律变化时
A．在t1~t2时间内，L有收缩趋势
B．在t2~t3时间内，L有扩张趋势
C．在t2~t3时间内，L内有逆时针方向的感应电流
D．在t3~t4时间内，L内有顺时针方向的感应电流
10．（2016·江苏·高考真题）电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法正确的有（ ）
A．选用铜质弦，电吉他仍能正常工作
B．取走磁体，电吉他将不能正常工作
C．增加线圈匝数可以增大线圈中的感应电动势
D．弦振动过程中，线圈中的电流方向不断变化
11．（2014·上海·统考高考真题）如图，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形．则该磁场( )
A．逐渐增强，方向向外
B．逐渐增强，方向向里
C．逐渐减弱，方向向外
D．逐渐减弱，方向向里
二、单选题
12．（2021·天津·高考真题）科学研究方法对物理学的发展意义深远，实验法、归纳法、演绎法、类比法、理想实验法等对揭示物理现象的本质十分重要。下列哪个成果是运用理想实验法得到的（ ）
A．牛顿发现“万有引力定律”B．库仑发现“库仑定律”
C．法拉第发现“电磁感应现象”D．伽利略发现“力不是维持物体运动的原因”
13．（2020·全国·统考高考真题）管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接。焊接过程中所利用的电磁学规律的发现者为（ ）
A．库仑B．霍尔C．洛伦兹D．法拉第
14．（2014·全国·高考真题）在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是（ ）
A．将绕在磁铁上的线圈与电流表组合成一闭合回路，然后观察电流表的变化
B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化
C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化
D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化
15．（2023·海南·统考高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（ ）

A．线圈1、2产生的磁场方向竖直向上
B．汽车进入线圈1过程产生感应电流方向为abcd
C．汽车离开线圈1过程产生感应电流方向为abcd
D．汽车进入线圈2过程受到的安培力方向与速度方向相同
16．（2023·北京·统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出。线框的边长小于磁场宽度。下列说法正确的是（ ）

A．线框进磁场的过程中电流方向为顺时针方向
B．线框出磁场的过程中做匀减速直线运动
C．线框在进和出的两过程中产生的焦耳热相等
D．线框在进和出的两过程中通过导线横截面的电荷量相等
17．（2022·天津·高考真题）如图所示，边长为a的正方形铝框平放在光滑绝缘水平桌面上，桌面上有边界平行、宽为b且足够长的匀强磁场区域，磁场方向垂直于桌面，铝框依靠惯性滑过磁场区域，滑行过程中铝框平面始终与磁场垂直且一边与磁场边界平行，已知，在滑入和滑出磁场区域的两个过程中（ ）
A．铝框所用时间相同B．铝框上产生的热量相同
C．铝框中的电流方向相同D．安培力对铝框的冲量相同
18．（2017·天津·高考真题）如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下｡现使磁感应强度随时间均匀减小，ab始终保持静止。下列说法正确的是（ ）
A．ab中的感应电流方向由a到bB．ab中的感应电流逐渐减小
C．ab所受的安培力保持不变D．ab所受的静摩擦力保持不变
19．（2022·北京·高考真题）如图所示平面内，在通有图示方向电流I的长直导线右侧，固定一矩形金属线框，边与导线平行。调节电流I使得空间各点的磁感应强度随时间均匀增加，则（ ）
A．线框中产生的感应电流方向为
B．线框中产生的感应电流逐渐增大
C．线框边所受的安培力大小恒定
D．线框整体受到的安培力方向水平向右
20．（2022·浙江·统考高考真题）如图所示，将一通电螺线管竖直放置，螺线管内部形成方向竖直向上、磁感应强度大小B=kt的匀强磁场，在内部用绝缘轻绳悬挂一与螺线管共轴的金属薄圆管，其电阻率为、高度为h、半径为r、厚度为d（d≪r），则（ ）
A．从上向下看，圆管中的感应电流为逆时针方向
B．圆管的感应电动势大小为
C．圆管的热功率大小为
D．轻绳对圆管的拉力随时间减小
21．（2021·北京·高考真题）某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。按照老师建议，该同学在两接线柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。下列说法正确的是（ ）
A．未接导线时，表针晃动过程中表内线圈不产生感应电动势
B．未接导线时，表针晃动剧烈是因为表内线圈受到安培力的作用
C．接上导线后，表针晃动过程中表内线圈不产生感应电动势
D．接上导线后，表针晃动减弱是因为表内线圈受到安培力的作用
22．（2021·北京·高考真题）如图所示，在竖直向下的匀强磁场中，水平U型导体框左端连接一阻值为R的电阻，质量为m、电阻为r的导体棒ab置于导体框上。不计导体框的电阻、导体棒与框间的摩擦。ab以水平向右的初速度v0开始运动，最终停在导体框上。在此过程中 （ ）
A．导体棒做匀减速直线运动B．导体棒中感应电流的方向为
C．电阻R消耗的总电能为D．导体棒克服安培力做的总功小于
23．（2020·江苏·统考高考真题）如图所示，两匀强磁场的磁感应强度和大小相等、方向相反。金属圆环的直径与两磁场的边界重合。下列变化会在环中产生顺时针方向感应电流的是（ ）
A．同时增大减小
B．同时减小增大
C．同时以相同的变化率增大和
D．同时以相同的变化率减小和
24．（2020·全国·统考高考真题）如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环。圆环初始时静止。将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到（ ）
A．拨至M端或N端，圆环都向左运动
B．拨至M端或N端，圆环都向右运动
C．拨至M端时圆环向左运动，拨至N端时向右运动
D．拨至M端时圆环向右运动，拨至N端时向左运动
25．（2019·全国·高考真题）楞次定律是下列哪个定律在电磁感应现象中的具体体现？
A．电阻定律B．库仑定律
C．欧姆定律D．能量守恒定律
26．（2014·海南·高考真题）如图，在一水平、固定的闭合导体圆环上方，有一条形磁铁（N极朝上，S极朝下）由静止开始下落，磁铁从圆环中穿过且不与圆环接触，关于圆环中感应电流的方向（从上向下看），下列说法中正确的是
A．总是顺时针B．总是逆时针
C．先顺时针后逆时针D．先逆时针后顺时针
27．（2014·全国·高考真题）很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒．一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐．让条形磁铁从静止开始下落．条形磁铁在圆筒中的运动速率( )
A．均匀增大
B．先增大，后减小
C．逐渐增大，趋于不变
D．先增大，再减小，最后不变
28．（2016·浙江·高考真题）如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长la＝3lb，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则( )
A．两线圈内产生顺时针方向的感应电流
B．a、b线圈中感应电动势之比为9∶1
C．a、b线圈中感应电流之比为3∶4
D．a、b线圈中电功率之比为3∶1
29．（2016·上海·统考高考真题）磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁（ ）
A．向上运动B．向下运动C．向左运动D．向右运动
30．（2016·海南·高考真题）如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若( )
A．金属环向上运动，则环上的感应电流方向为顺时针方向
B．金属环向下运动，则环上的感应电流方向为顺时针方向
C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向
D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向
31．（2016·北京·高考真题）如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直，磁感应强度B随时间均匀增大，两圆环半径之比为2∶1，圆环中产生的感应电动势分别为Ea和Eb，不考虑两圆环间的相互影响，下列说法正确的是( )
A．Ea∶Eb＝4∶1，感应电流均沿逆时针方向
B．Ea∶Eb＝4∶1，感应电流均沿顺时针方向
C．Ea∶Eb＝2∶1，感应电流均沿逆时针方向
D．Ea∶Eb＝2∶1，感应电流均沿顺时针方向
32．（2014·广东·高考真题）如图所示，上下开口、内壁光滑的铜管P和塑料管Q竖直放置，小磁块先后在两管中从相同高度处由静止释放，并落至底部，则小磁块（ ）
A．在P和Q中都做自由落体运动
B．在两个下落过程中的机械能都守恒
C．在P中的下落时间比在Q中的长
D．落至底部时在P中的速度比在Q中的大
33．（2015·山东·高考真题）如图甲，R0为定值电阻，两金属圆环固定在同一绝缘平面内，左端连接在一周期为T0的正弦交流电源上，经二极管整流后，通过R0的电流i始终向左，其大小按图乙所示规律变化，规定内圆环a端电势高于b端时，a、b间的电压uab为正，下列uab-t图像可能正确的是（ ）
A．B．
C．D．
三、实验题
34．（2019·浙江·高考真题）在“探究电磁感应的产生条件”实验中，实验连线后如图1所示，感应线圈组的内外线圈的绕线方向如图2粗线所示．
（1）接通电源，闭合开关，G表指针会有大的偏转，几秒后G表指针停在中间不动．将滑动变阻器的触头迅速向右滑动时，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）；迅速抽出铁芯时，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）．
（2）断开开关和电源，将铁芯重新插入内线圈中，把直流输出改为交流输出，其他均不变．接通电源，闭合开关，G表指针____（“不动”、“右偏”、“左偏”、“不停振动”）．
（3）仅用一根导线，如何判断G表内部线圈是否断了？
________
