最新10年（2014-2023）高考物理真题分项汇编
专题47 法拉第电磁感应定律
一、单选题

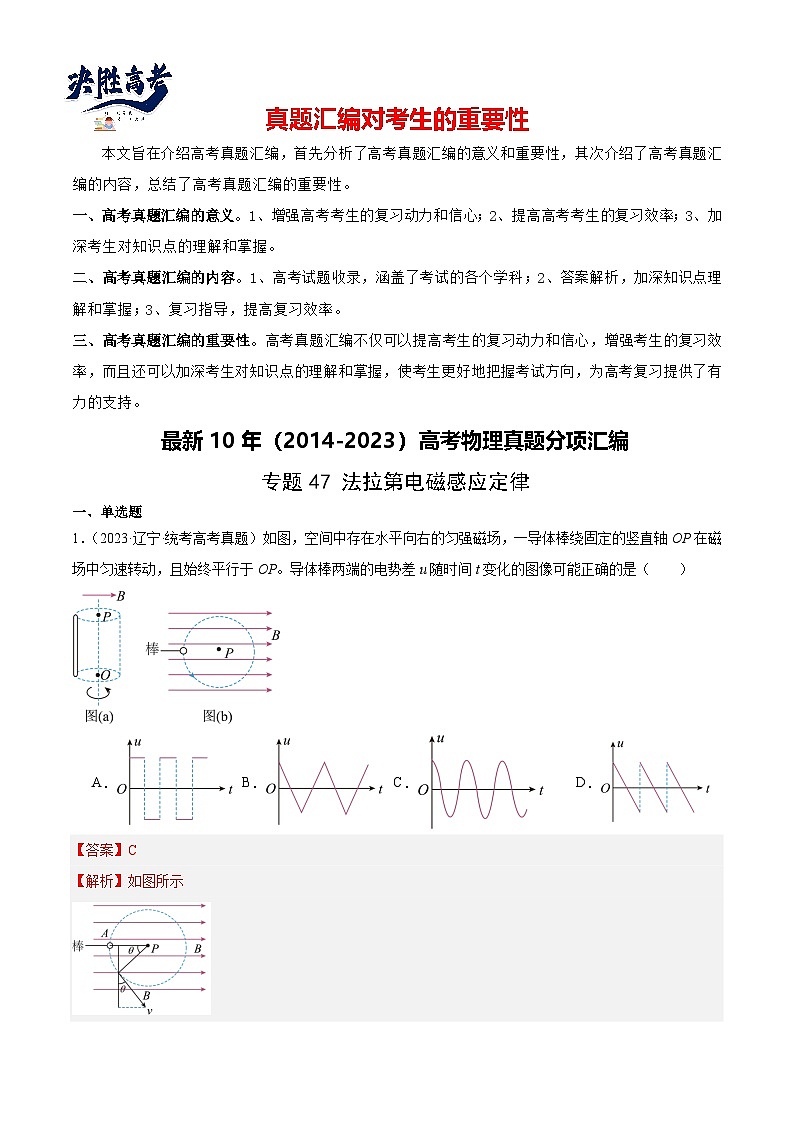

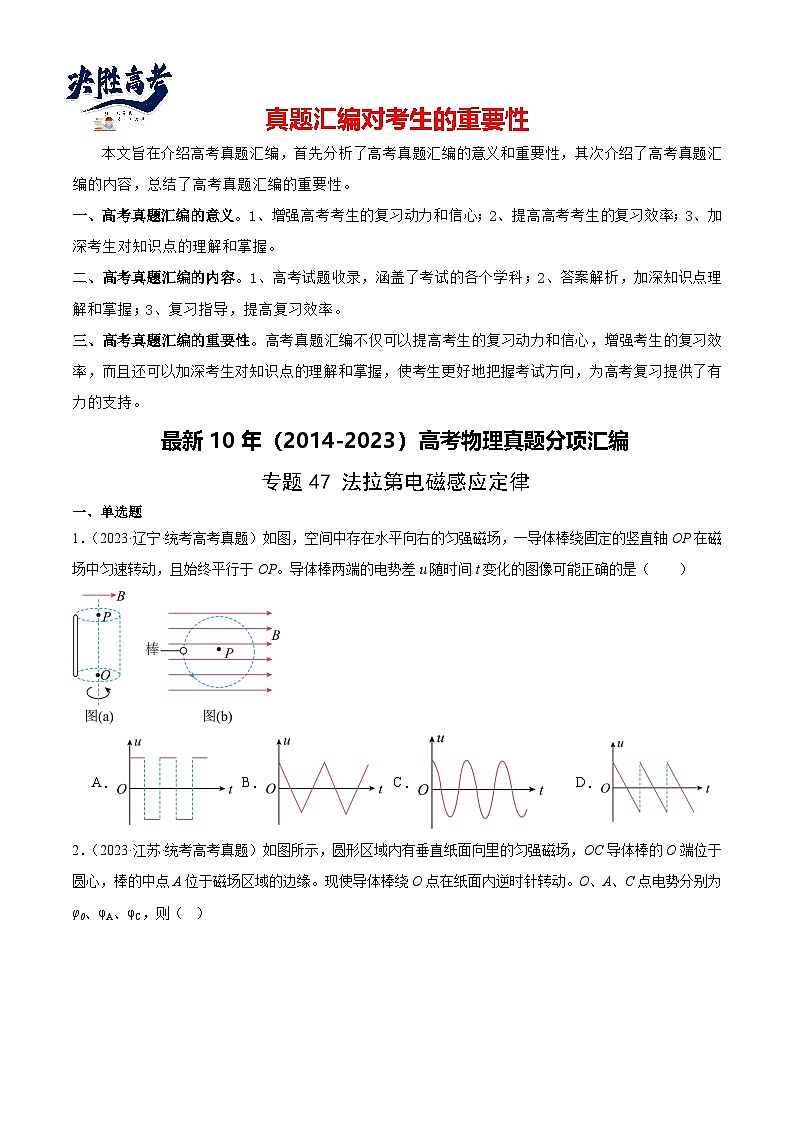

1．（2023·辽宁·统考高考真题）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是（ ）

A． B． C． D．
【答案】C
【解析】如图所示

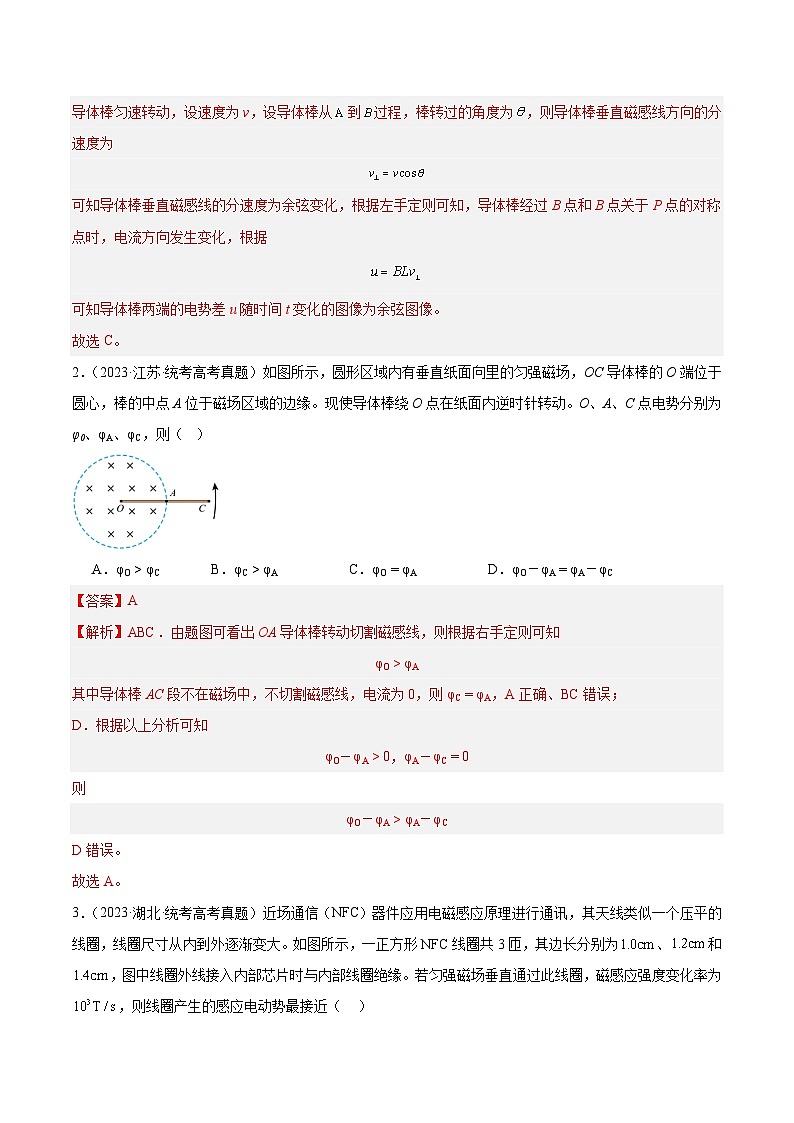

导体棒匀速转动，设速度为v，设导体棒从到过程，棒转过的角度为，则导体棒垂直磁感线方向的分速度为
可知导体棒垂直磁感线的分速度为余弦变化，根据左手定则可知，导体棒经过B点和B点关于P点的对称点时，电流方向发生变化，根据
可知导体棒两端的电势差u随时间t变化的图像为余弦图像。
故选C。

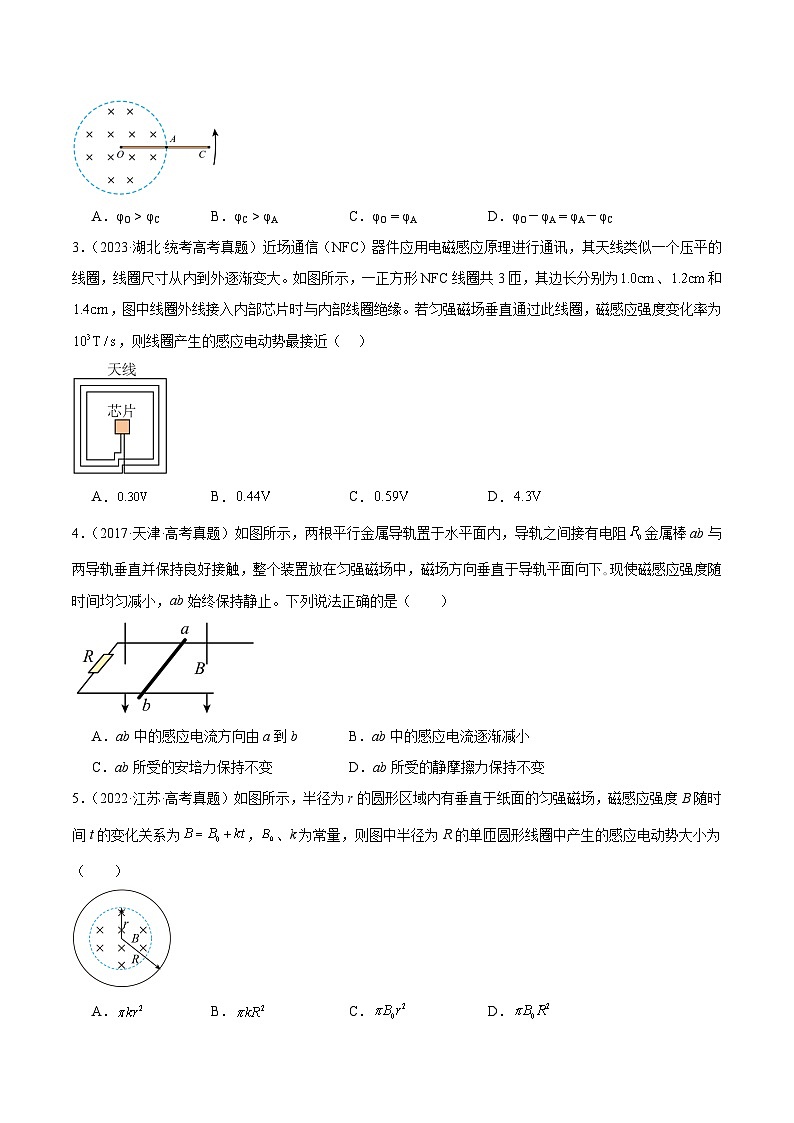

2．（2023·江苏·统考高考真题）如图所示，圆形区域内有垂直纸面向里的匀强磁场，OC导体棒的O端位于圆心，棒的中点A位于磁场区域的边缘。现使导体棒绕O点在纸面内逆时针转动。O、A、C点电势分别为φ0、φA、φC，则（ ）

A．φO > φCB．φC > φAC．φO = φAD．φO－φA = φA－φC
【答案】A
【解析】ABC．由题图可看出OA导体棒转动切割磁感线，则根据右手定则可知
φO > φA
其中导体棒AC段不在磁场中，不切割磁感线，电流为0，则φC = φA，A正确、BC错误；
D．根据以上分析可知
φO－φA > 0，φA－φC = 0
则
φO－φA > φA－φC
D错误。
故选A。

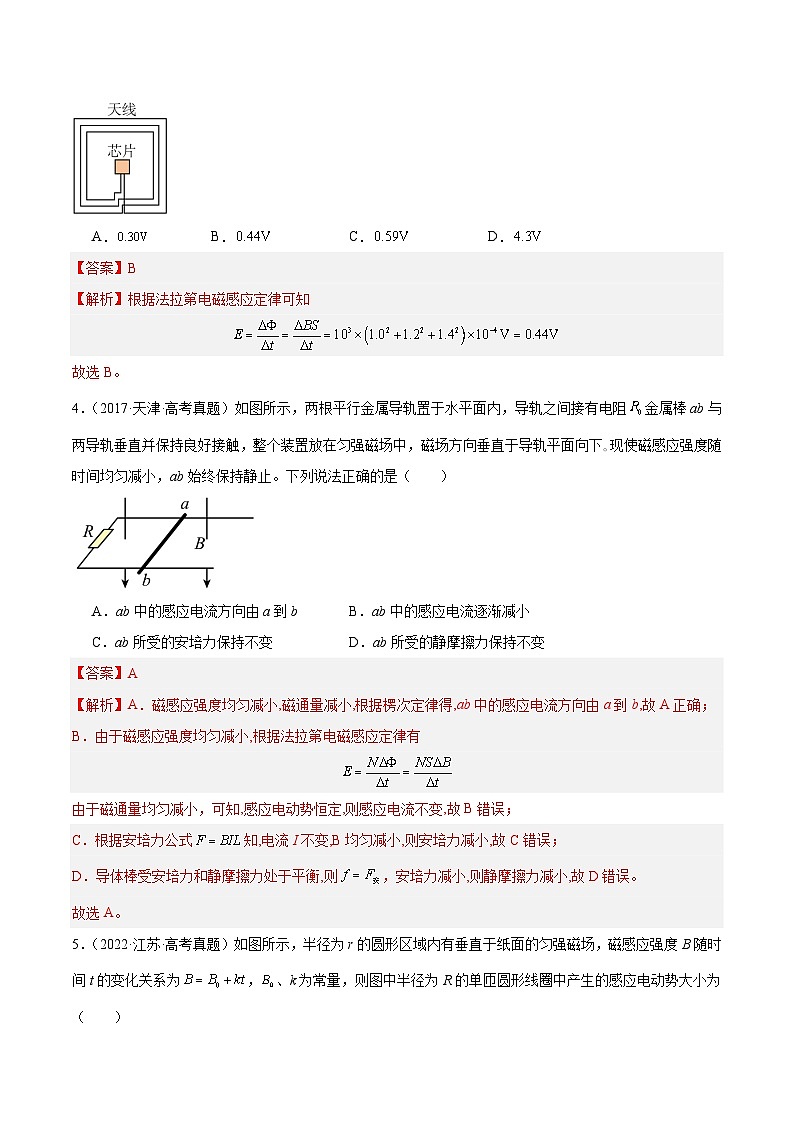

3．（2023·湖北·统考高考真题）近场通信（NFC）器件应用电磁感应原理进行通讯，其天线类似一个压平的线圈，线圈尺寸从内到外逐渐变大。如图所示，一正方形NFC线圈共3匝，其边长分别为、和，图中线圈外线接入内部芯片时与内部线圈绝缘。若匀强磁场垂直通过此线圈，磁感应强度变化率为，则线圈产生的感应电动势最接近（ ）

A．B．C．D．
【答案】B
【解析】根据法拉第电磁感应定律可知
故选B。
4．（2017·天津·高考真题）如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下｡现使磁感应强度随时间均匀减小，ab始终保持静止。下列说法正确的是（ ）
A．ab中的感应电流方向由a到bB．ab中的感应电流逐渐减小
C．ab所受的安培力保持不变D．ab所受的静摩擦力保持不变
【答案】A
【解析】A．磁感应强度均匀减小,磁通量减小,根据楞次定律得,ab中的感应电流方向由a到b,故A正确；
B．由于磁感应强度均匀减小,根据法拉第电磁感应定律有
由于磁通量均匀减小，可知,感应电动势恒定,则感应电流不变,故B错误；
C．根据安培力公式知,电流I不变,B均匀减小,则安培力减小,故C错误；
D．导体棒受安培力和静摩擦力处于平衡,则，安培力减小,则静摩擦力减小,故D错误。
故选A。
5．（2022·江苏·高考真题）如图所示，半径为r的圆形区域内有垂直于纸面的匀强磁场，磁感应强度B随时间t的变化关系为，、k为常量，则图中半径为R的单匝圆形线圈中产生的感应电动势大小为（ ）
A．B．C．D．
【答案】A
【解析】由题意可知磁场的变化率为
根据法拉第电磁感应定律可知
故选A。

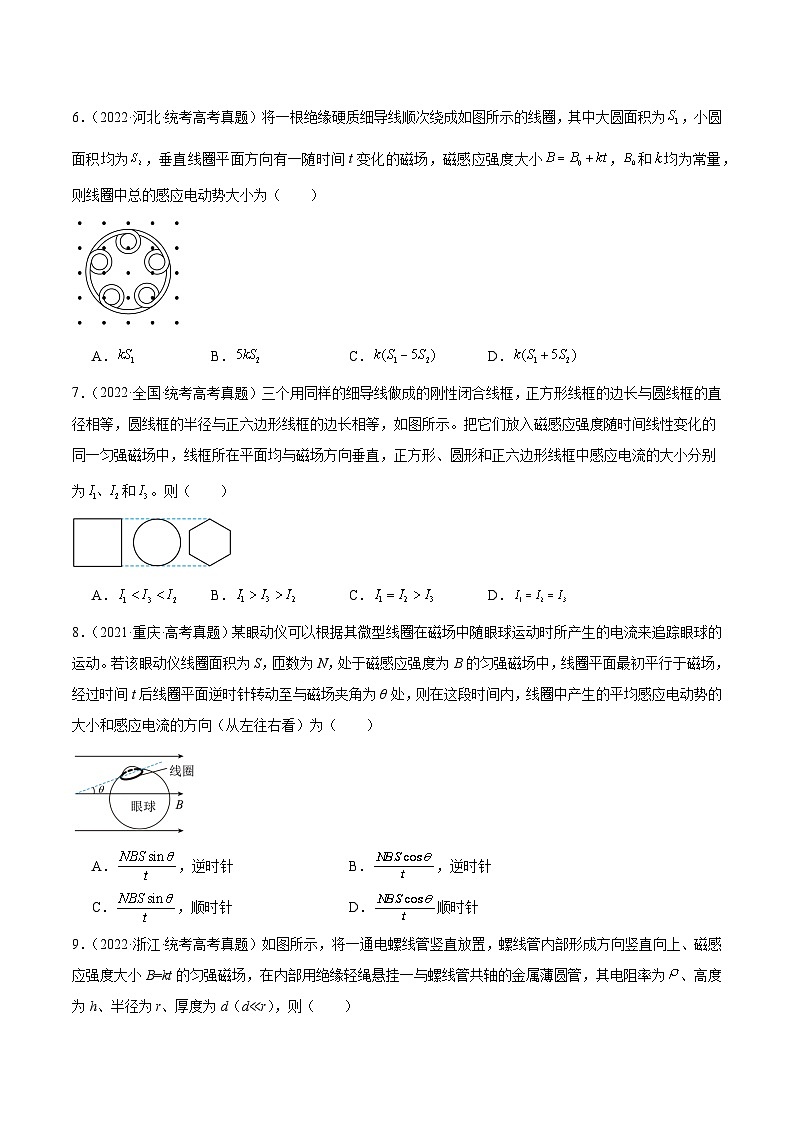

6．（2022·河北·统考高考真题）将一根绝缘硬质细导线顺次绕成如图所示的线圈，其中大圆面积为，小圆面积均为，垂直线圈平面方向有一随时间t变化的磁场，磁感应强度大小，和均为常量，则线圈中总的感应电动势大小为（ ）
A．B．C．D．
【答案】D
【解析】由法拉第电磁感应定律可得大圆线圈产生的感应电动势
每个小圆线圈产生的感应电动势
由线圈的绕线方式和楞次定律可得大、小圆线圈产生的感应电动势方向相同，故线圈中总的感应电动势大小为
故D正确，ABC错误。
故选D。
7．（2022·全国·统考高考真题）三个用同样的细导线做成的刚性闭合线框，正方形线框的边长与圆线框的直径相等，圆线框的半径与正六边形线框的边长相等，如图所示。把它们放入磁感应强度随时间线性变化的同一匀强磁场中，线框所在平面均与磁场方向垂直，正方形、圆形和正六边形线框中感应电流的大小分别为和。则（ ）
A．B．C．D．
【答案】C
【解析】设圆线框的半径为r，则由题意可知正方形线框的边长为2r，正六边形线框的边长为r；所以圆线框的周长为
面积为
同理可知正方形线框的周长和面积分别为
，
正六边形线框的周长和面积分别为
，
三线框材料粗细相同，根据电阻定律
可知三个线框电阻之比为
根据法拉第电磁感应定律有
可得电流之比为：
即
故选C。
8．（2021·重庆·高考真题）某眼动仪可以根据其微型线圈在磁场中随眼球运动时所产生的电流来追踪眼球的运动。若该眼动仪线圈面积为S，匝数为N，处于磁感应强度为B的匀强磁场中，线圈平面最初平行于磁场，经过时间t后线圈平面逆时针转动至与磁场夹角为θ处，则在这段时间内，线圈中产生的平均感应电动势的大小和感应电流的方向（从左往右看）为（ ）
A．，逆时针B．，逆时针
C．，顺时针D．顺时针
【答案】A
【解析】经过时间t，面积为S的线圈平面逆时针转动至与磁场夹角为θ处，磁通量变化为
由法拉第电磁感应定律，线圈中产生的平均感应电动势的大小为
由楞次定律可判断出感应电流方向为逆时针方向。
故选A。
9．（2022·浙江·统考高考真题）如图所示，将一通电螺线管竖直放置，螺线管内部形成方向竖直向上、磁感应强度大小B=kt的匀强磁场，在内部用绝缘轻绳悬挂一与螺线管共轴的金属薄圆管，其电阻率为、高度为h、半径为r、厚度为d（d≪r），则（ ）
A．从上向下看，圆管中的感应电流为逆时针方向
B．圆管的感应电动势大小为
C．圆管的热功率大小为
D．轻绳对圆管的拉力随时间减小
【答案】C
【解析】A．穿过圆管的磁通量向上逐渐增加，则根据楞次定律可知，从上向下看，圆管中的感应电流为顺时针方向，选项A错误；
B．圆管的感应电动势大小为
选项B错误；
C．圆管的电阻
圆管的热功率大小为
选项C正确；
D．根据左手定则可知，圆管中各段所受的受安培力方向指向圆管的轴线，则轻绳对圆管的拉力的合力始终等于圆管的重力，不随时间变化，选项D错误。
故选C。
10．（2021·山东·高考真题）迷你系绳卫星在地球赤道正上方的电离层中，沿圆形轨道绕地飞行。系绳卫星由两子卫星组成，它们之间的导体绳沿地球半径方向，如图所示。在电池和感应电动势的共同作用下，导体绳中形成指向地心的电流，等效总电阻为r。导体绳所受的安培力克服大小为f的环境阻力，可使卫星保持在原轨道上。已知卫星离地平均高度为H，导体绳长为，地球半径为R，质量为M，轨道处磁感应强度大小为B，方向垂直于赤道平面。忽略地球自转的影响。据此可得，电池电动势为（ ）
A．B．
C．D．
【答案】A
【解析】根据
可得卫星做圆周运动的线速度
根据右手定则可知，导体绳产生的感应电动势相当于上端为正极的电源，其大小为
因导线绳所受阻力f与安培力F平衡，则安培力与速度方向相同，可知导线绳中的电流方向向下，即电池电动势大于导线绳切割磁感线产生的电动势 ，可得

解得

故选A。
11．（2020·浙江·统考高考真题）如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴上，随轴以角速度匀速转动。在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态。已知重力加速度为g，不计其它电阻和摩擦，下列说法正确的是（ ）
A．棒产生的电动势为
B．微粒的电荷量与质量之比为
C．电阻消耗的电功率为
D．电容器所带的电荷量为
【答案】B
【解析】A．如图所示，金属棒绕轴切割磁感线转动，棒产生的电动势
A错误；
B．电容器两极板间电压等于电源电动势，带电微粒在两极板间处于静止状态，则
即
B正确；
C．电阻消耗的功率
C错误；
D．电容器所带的电荷量
D错误。
故选B。
12．（2018·全国·统考期末）如图所示，两个端面半径同为R的圆柱形铁芯同轴水平放置，相对的端面之间有一缝隙，铁芯上绕导线并与电源连接，在缝隙中形成一匀强磁场．一铜质细直棒ab水平置于缝隙中，且与圆柱轴线等高、垂直．让铜棒从静止开始自由下落，铜棒下落距离为0．2R时铜棒中电动势大小为E1，下落距离为0．8R时电动势大小为E2．忽略涡流损耗和边缘效应．关于、的大小和铜棒离开磁场前两端的极性，下列判断正确的是
A．>，a端为正B．>，b端为正
C．b时，磁铁以速度v进入铝条间时，磁铁受到的作用力变为F'，有F'=⑩
可见，F'>F="mgsin" θ，磁铁所受到的合力方向沿斜面向上，获得与运动方向相反的加速度，磁铁将减速下滑，此时加速度最大．之后，随着运动速度减小，F'也随着减小，磁铁所受的合力也减小，由于磁铁加速度与所受到的合力成正比，磁铁的加速度逐渐减小．综上所述，磁铁做加速度逐渐减小的减速运动．直到F'="mgsin" θ时，磁铁重新达到平衡状态，将再次以较小的速度匀速下滑．
【考点定位】安培力、物体的平衡、电阻定律、欧姆定律
【名师点睛】此题以电磁缓冲器为背景设置题目，综合考查了安培力、物体的平衡、电阻定律及欧姆定律等知识点，要求学生首先理解题意，抽象出物理模型，选择适当的物理规律列出方程求解；此题综合性较强，能较好地考查考生综合分析问题与解决问题的能力．
47．（2014·重庆·高考真题）某电子天平原理如图所示，E形磁铁的两侧为N极，中心为S极，两极间的磁感应强度大小均为B，磁极宽度均为L，忽略边缘效应，一正方形线圈套于中心磁极，其骨架与秤盘连为一体，线圈两端C、D与外电路连接，当质量为m的重物放在秤盘上时，弹簧被压缩，秤盘和线圈一起向下运动(骨架与磁极不接触)，随后外电路对线圈供电，秤盘和线圈恢复到未放重物时的位置并静止，由此时对应的供电电流I可确定重物的质量．已知线圈匝数为n，线圈电阻为R，重力加速度为g.问：
(1)线圈向下运动过程中，线圈中感应电流是从C端还是从D端流出？
(2)供电电流I是从C端还是从D端流入？求重物质量与电流的关系；
(3)若线圈消耗的最大功率为P，该电子天平能称量的最大质量是多少？
【答案】（1）感应电流从C端流出 （2）（3）
【解析】（1）根据右手定则，线圈向下切割磁感线，电流应从Ｄ端流入，从Ｃ端流出
（２）根据左手定则可知，若想使弹簧恢复形变，安培力必须向上，根据左手定则可知电流应从D端流入，根据受力平衡①
解得②
（3）根据最大功率得③
②③联立解得：
48．（2014·全国·高考真题）半径分别为r和2r的同心圆形导轨固定在同一水平面上，一长为r，质量为m且质量分布均匀的直导体棒AB置于圆导轨上面，BA的延长线通过圆导轨的中心O，装置的俯视图如图所示；整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下；在内圆导轨的C点和外圆导轨的D点之间接有一阻值为R的电阻（图中未画出）．直导体棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触．设导体棒与导轨之间的动摩擦因数为μ，导体棒和导轨的电阻均可忽略，重力加速度大小为g，求：
（1）通过电阻R的感应电流的方向和大小；
（2）外力的功率．
【答案】（1） （2）
【解析】（1）在时间内，导体棒扫过的面积为：
根据法拉第电磁感应定律，导体棒产生的感应电动势大小为：
根据右手定则，感应电流的方向是从B端流向A端，因此流过导体R的电流方向是从C端流向D端；由欧姆定律流过导体R的电流满足：
联立可得：
（2）在竖直方向有：mg-2N=0 式中，由于质量分布均匀，内外圆导轨对导体棒的正压力相等，其值为N，两导轨对运动的导体棒的滑动摩擦力均为：
在时间内，导体棒在内外圆导轨上扫过的弧长分别为：
和
克服摩擦力做的总功为：
在时间内，消耗在电阻R上的功为：
根据能量转化和守恒定律，外力在时间内做的功为：
外力的功率为：
联立可得：
49．（2014·北京·高考真题）导体切割磁感线的运动可以从宏观和微观两个角度来认识。如图所示，固定于水平面的U形导线框处于竖直向下的匀强磁场中，金属直导线MN在与其垂直的水平恒力F的作用下，在导线框上以速度v做匀速运动，速度v与恒力F方向相同，导线MN始终与导线框形成闭合电路，已知导线MN电阻为 R，其长度L，恰好等于平行轨道间距，磁场的磁感应强度为B，忽略摩擦阻力和导线框的电阻。
（1）通过公式推导验证：在时间内， F对导线MN所做的功W等于电路获得的电能，也等于导线MN中产生的焦耳热Q；
（2）若导线的质量m=8.0g，长度L=0.1m，感应电流I=1.0A，假设一个原子贡献1个自由电子，计算导线MN中电子沿导线长度方向定向移动的平均速率v（下表中列出了一些你可能用到的数据）。
（3）经典物理学认为，金属的电阻源于定向运动自由电子和金属离子（金属原子失去电子后剩余部分）的碰撞，展开你想象的翅膀，给出一个合理的自由电子运动模型：在此基础上，求出导线MN中金属离子对一个自由电子沿导线长度方向的平均作用力的表达式。
【答案】（1）见解析（2） （3）
【解析】（1）导线运动时产生的感应电动势为
导线中的电流为
导线受到的安培力为
物体匀速运动，拉力和安培力相等，所以拉力为
拉力F做功
将F代入得到
电能为
产生的焦耳热为
由此可见
（2）导线MN中的总电子数
N=
导线MN中电子的电量为
通过导线的电流为
这些电量通过导线横截面积的时间为
联立以上各式得
（3）方法一：动量解法
设电子在每一次碰撞结束至下一次碰撞结束之间的运动都相同，设经历的时间为，电子的动量变化为零．
因为导线MN的运动，电子受到沿导线方向的洛伦兹力为的作用，有
沿导线方向，电子只受到金属离子的作用力和作用，所以
联立解得电子受到的平均作用力为
方法二：能量解法
设电子从导线的一端到达另一端经历的时间为t，在这段时间内，通过导线一端的电子总数为
电阻上产生的焦耳热是由于克服金属离子对电子的平均作用力做功而产生的，有
在t时间内电子运动过程中克服阻力所做的功，可以表示为
电流产生的焦耳热为
联立解得
50．（2016·江苏·高考真题）据报道，一法国摄影师拍到“天宫一号”空间站飞过太阳的瞬间。照片中，“天宫一号”的太阳帆板轮廓清晰可见。如图所示，假设“天宫一号”正以速度v =7.7km/s绕地球做匀速圆周运动，运动方向与太阳帆板两端M、N的连线垂直，M、N间的距离L =20m，地磁场的磁感应强度垂直于v，MN所在平面的分量B=1.0×10﹣5 T，将太阳帆板视为导体。
（1）求M、N间感应电动势的大小E；
（2）在太阳帆板上将一只“1.5V、0.3W”的小灯泡与M、N相连构成闭合电路，不计太阳帆板和导线的电阻。试判断小灯泡能否发光，并说明理由；
（3）取地球半径R=6.4×103 km，地球表面的重力加速度g = 9.8 m/s2，试估算“天宫一号”距离地球表面的高度h（计算结果保留一位有效数字）。
【答案】（1）1.54V；（2）不能；（3）
【解析】（1）法拉第电磁感应定律
E=BLv
代入数据得
E=1.54V
（2）不能，因为穿过闭合回路的磁通量不变，不产生感应电流。
（3）在地球表面有
匀速圆周运动
解得
代入数据得
h≈4×105m
【点睛】本题旨在考查对电磁感应现象的理解，第一问很简单，问题在第二问，学生在第一问的基础上很容易答能发光，殊不知闭合电路的磁通量不变，没有感应电流产生。本题难度不大，但第二问很容易出错，要求考生心细，考虑问题全面。阿伏加德罗常数
6.0×1023ml-1
元电荷e
1.6×10-19C
导线MN的摩尔质量μ
6.0×10-2kg/ml
