小学教科版（2024）4.电路出故障了评优课课件ppt

这是一份小学教科版（2024）4.电路出故障了评优课课件ppt，文件包含核心素养教科版科学四年级下册24《电路出故障了》课件pptx、核心素养教科版科学四年级下册24《电路出故障了》教案docx、24制作电路检测器mp4、电路出故障了-排除法mp4、电路出故障了mp4等5份课件配套教学资源，其中PPT共26页， 欢迎下载使用。

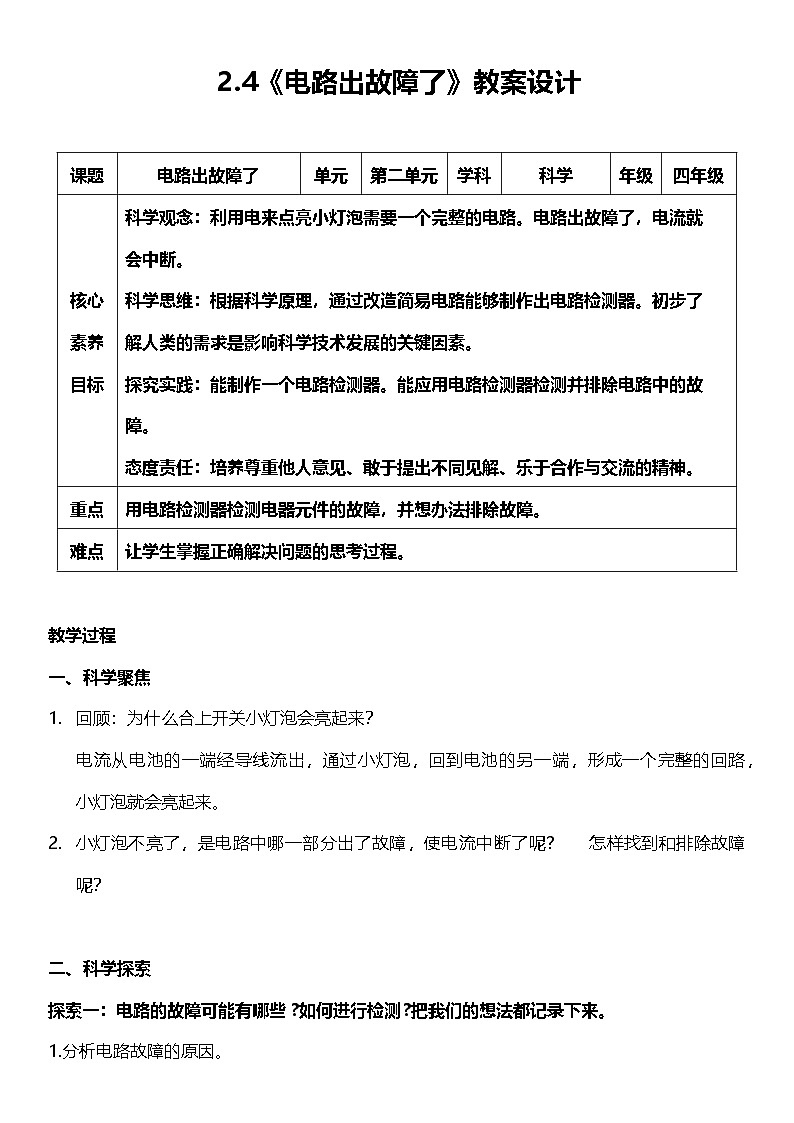

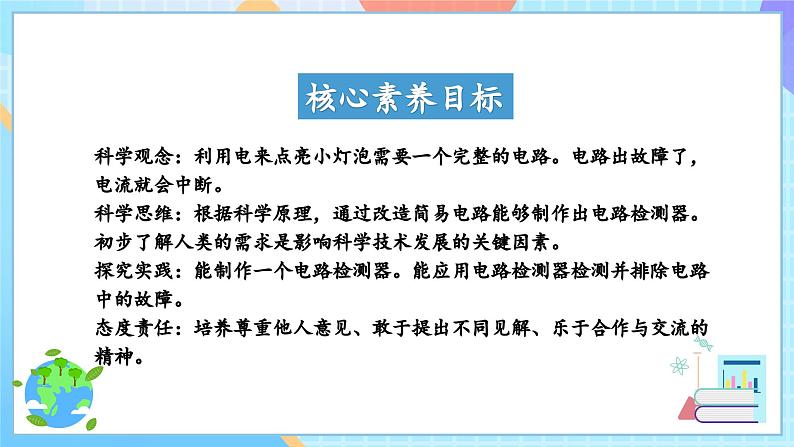

科学观念：利用电来点亮小灯泡需要一个完整的电路。电路出故障了，电流就会中断。科学思维：根据科学原理，通过改造简易电路能够制作出电路检测器。初步了解人类的需求是影响科学技术发展的关键因素。探究实践：能制作一个电路检测器。能应用电路检测器检测并排除电路中的故障。态度责任：培养尊重他人意见、敢于提出不同见解、乐于合作与交流的精神。

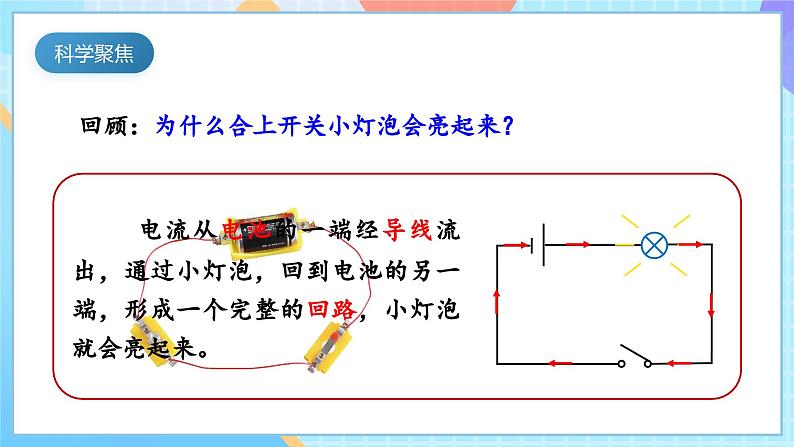

回顾：为什么合上开关小灯泡会亮起来？
电流从电池的一端经导线流出，通过小灯泡，回到电池的另一端，形成一个完整的回路，小灯泡就会亮起来。

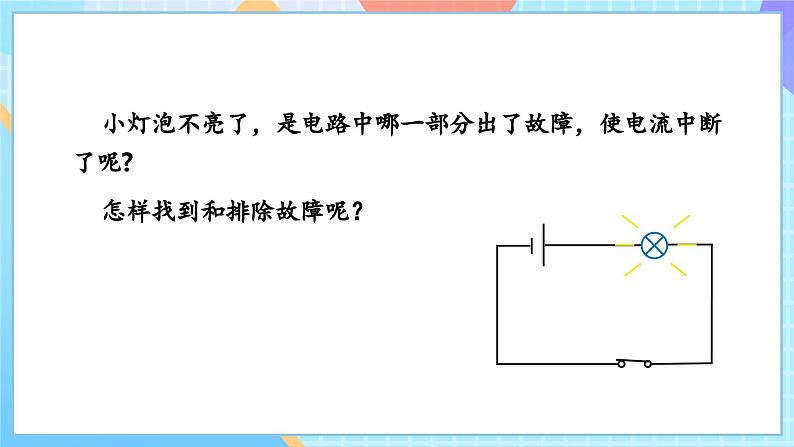

小灯泡不亮了，是电路中哪一部分出了故障，使电流中断了呢?
怎样找到和排除故障呢？

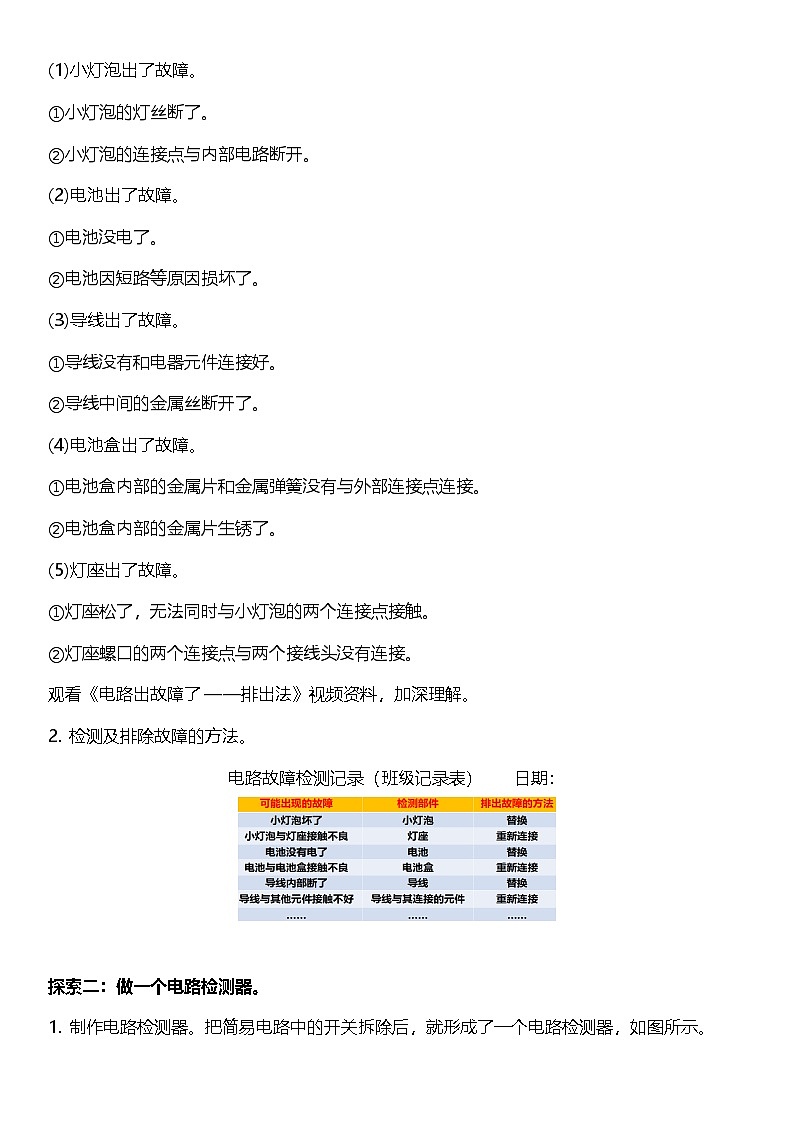

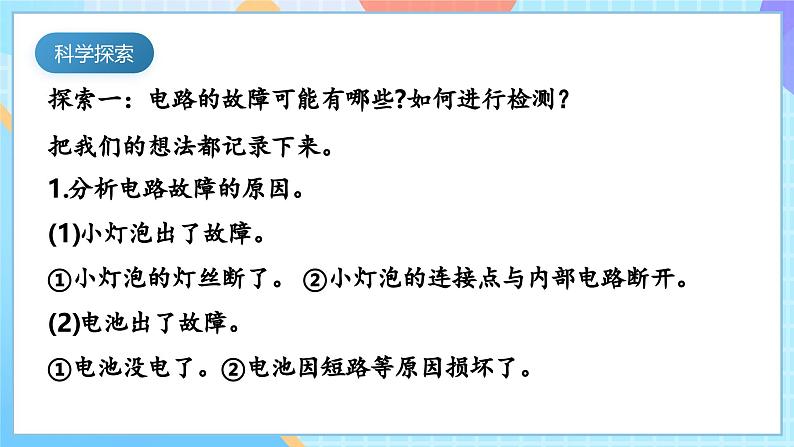

探索一：电路的故障可能有哪些?如何进行检测？把我们的想法都记录下来。1.分析电路故障的原因。(1)小灯泡出了故障。①小灯泡的灯丝断了。 ②小灯泡的连接点与内部电路断开。(2)电池出了故障。①电池没电了。②电池因短路等原因损坏了。

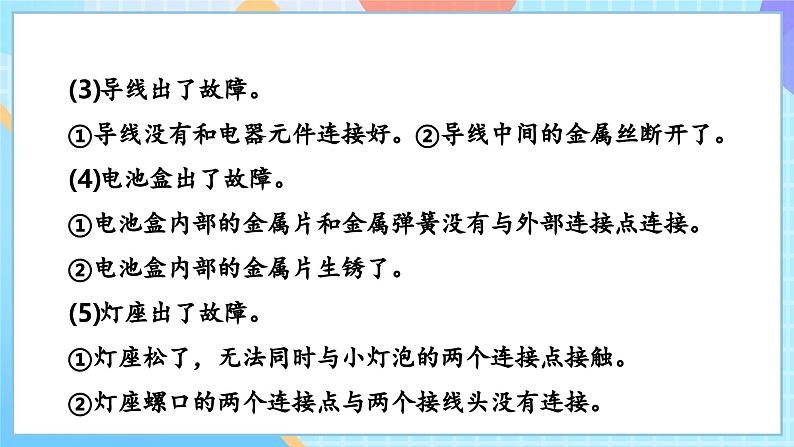

(3)导线出了故障。①导线没有和电器元件连接好。②导线中间的金属丝断开了。(4)电池盒出了故障。①电池盒内部的金属片和金属弹簧没有与外部连接点连接。②电池盒内部的金属片生锈了。(5)灯座出了故障。①灯座松了，无法同时与小灯泡的两个连接点接触。②灯座螺口的两个连接点与两个接线头没有连接。

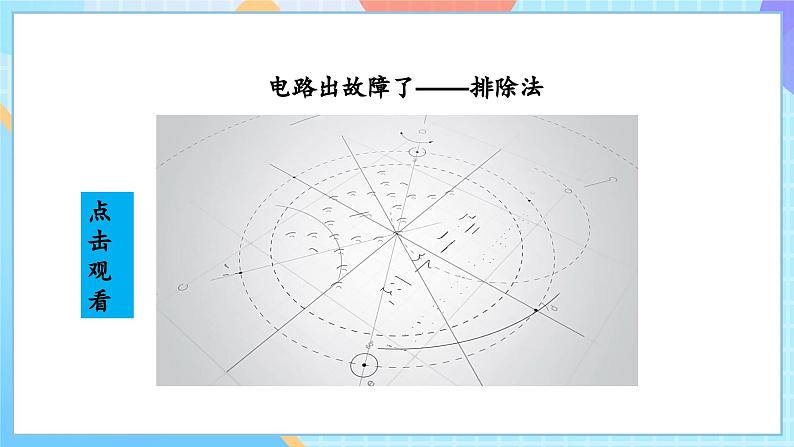

电路出故障了——排除法

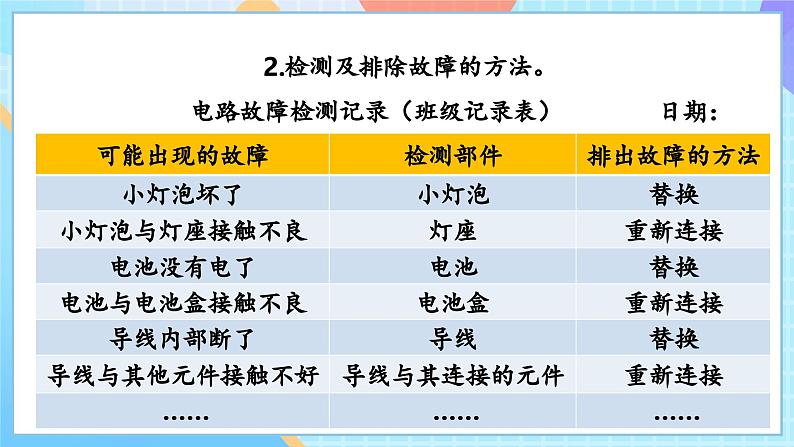

2.检测及排除故障的方法。 电路故障检测记录（班级记录表） 日期：
探索二：做一个电路检测器。1.制作电路检测器。 把简易电路中的开关拆除后，就形成了一个电路检测器，如图所示。

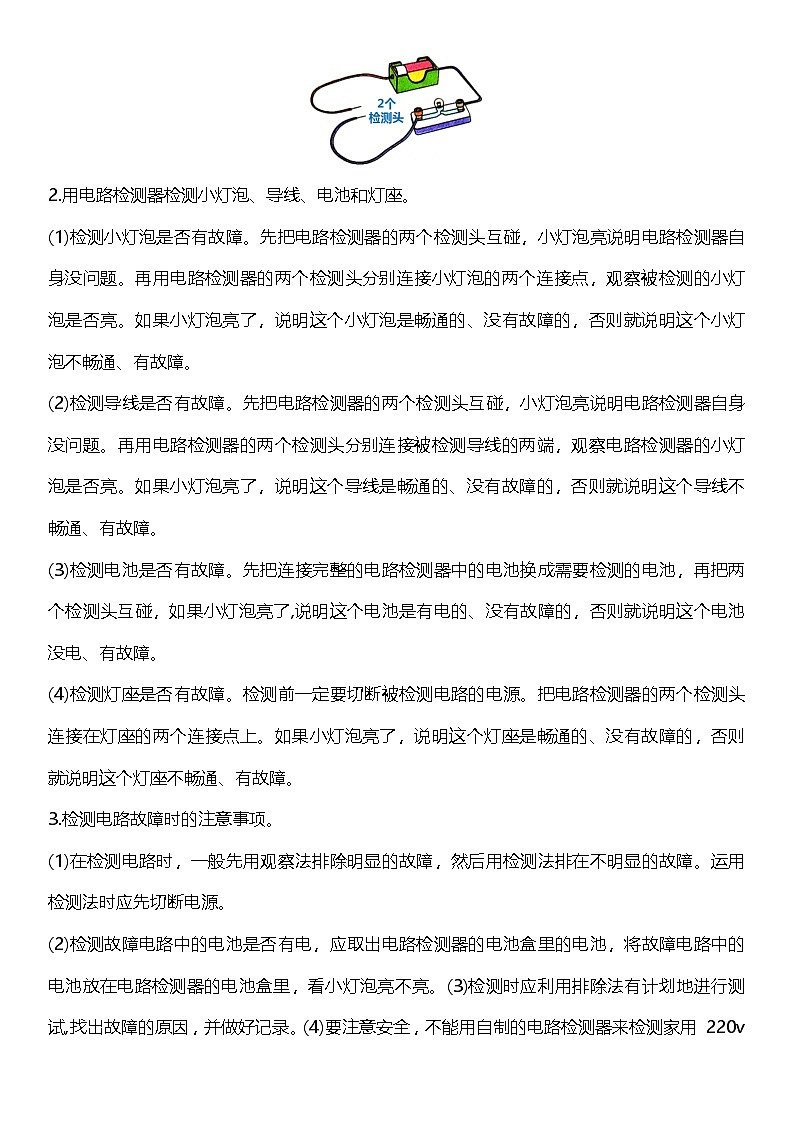

2.用电路检测器检测小灯泡、导线、电池和灯座。(1)检测小灯泡是否有故障。 先把电路检测器的两个检测头互碰，小灯泡亮说明电路检测器自身没问题。再用电路检测器的两个检测头分别连接小灯泡的两个连接点，观察被检测的小灯泡是否亮。
如果小灯泡亮了，说明这个小灯泡是畅通的、没有故障的，否则就说明这个小灯泡不畅通、有故障。
(2)检测导线是否有故障。 先把电路检测器的两个检测头互碰，小灯泡亮说明电路检测器自身没问题。再用电路检测器的两个检测头分别连接被检测导线的两端，观察电路检测器的小灯泡是否亮。
如果小灯泡亮了，说明这个导线是畅通的、没有故障的，否则就说明这个导线不畅通、有故障。
(3)检测电池是否有故障。 先把连接完整的电路检测器中的电池换成需要检测的电池，再把两个检测头互碰，如果小灯泡亮了,说明这个电池是有电的、没有故障的，否则就说明这个电池没电、有故障。(4)检测灯座是否有故障。 检测前一定要切断被检测电路的电源。把电路检测器的两个检测头连接在灯座的两个连接点上。如果小灯泡亮了，说明这个灯座是畅通的、没有故障的，否则就说明这个灯座不畅通、有故障。
3.检测电路故障时的注意事项。(1)在检测电路时，一般先用观察法排除明显的故障，然后用检测法排在不明显的故障。运用检测法时应先切断电源。(2)检测故障电路中的电池是否有电，应取出电路检测器的电池盒里的电池，将故障电路中的电池放在电路检测器的电池盒里，看小灯泡亮不亮。(3)检测时应利用排除法有计划地进行测试,找出故障的原因，并做好记录。(4)要注意安全，不能用自制的电路检测器来检测家用220v的电器电路。
每个小组检测一个有故障的电路，找出故障原因并排除。1.分工合作，检测电路故障。可以小组内一名成员负责设计有故障的电路，其他成员利用电路检测器找出故障原因并排除。也可以两个小组合作，互相给对方设计有故障的电路。2将“电路故障检测记录表”补充完整。
家里的电灯突然不亮了，我们可以怎么办？
用一个好的电灯来替换，看是否亮。亮就是灯坏了，不亮就是线路问题。
1.下列元件中，不是制作电路检测器必须用到的是（　A　）。
2.下列关于自制电路检测器的说法错误的是（　B　）。
3.天天用一节电池、一个灯泡、若干导线连接了一个简易电路，发现灯泡不亮，下列说法中错误的是（　C　）。
4.典典想用电路检测器检测小灯泡，下面正确的连接方式是（　B　）。
点拨：两个检测头要连接在小灯泡两个连接点上。
1.使用电路检测器检测电路故障前，必须切断被测电路的 　电源　⁠。
2.当电路出故障时，电路处于 　断路　⁠，没有电流通过小灯泡的灯丝。
1.检测电路故障前，可以先通过观察排除明显的故障。（　√　）
2.用电路检测器检测时，要多次检测，并把检测结果记录下来。（　√　）
3.用电路检测器检测故障电路时，要将电路中的元件一起检测。（　×　）
4.当电路检测器上的小灯泡发光时，说明被测部分电路是连通的。（　√）
典典想借助电路检测器寻找电路中的故障，正确的顺序是 　③④②①（或④③②①）　⁠。
①重复检测，记录检测结果　②用两个检测头接触被测元件的两端，看小灯泡是否发光 　③取出故障电路的电池 　④电路检测器自检
