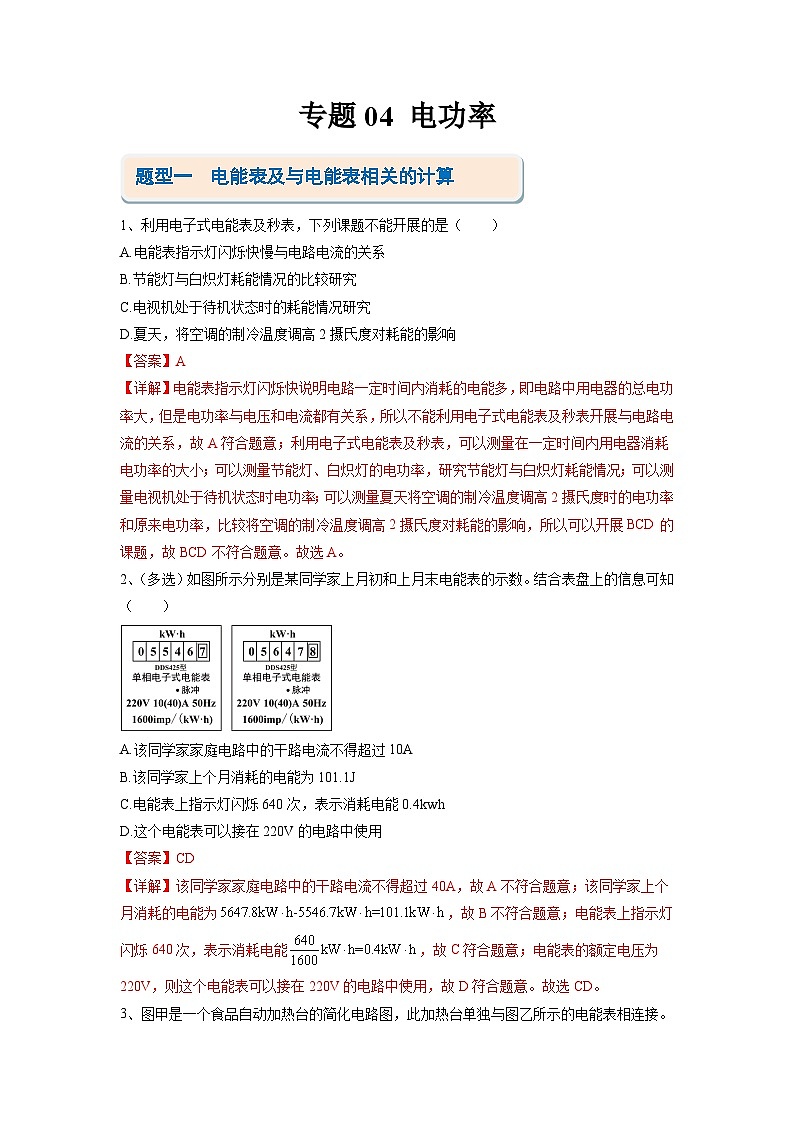

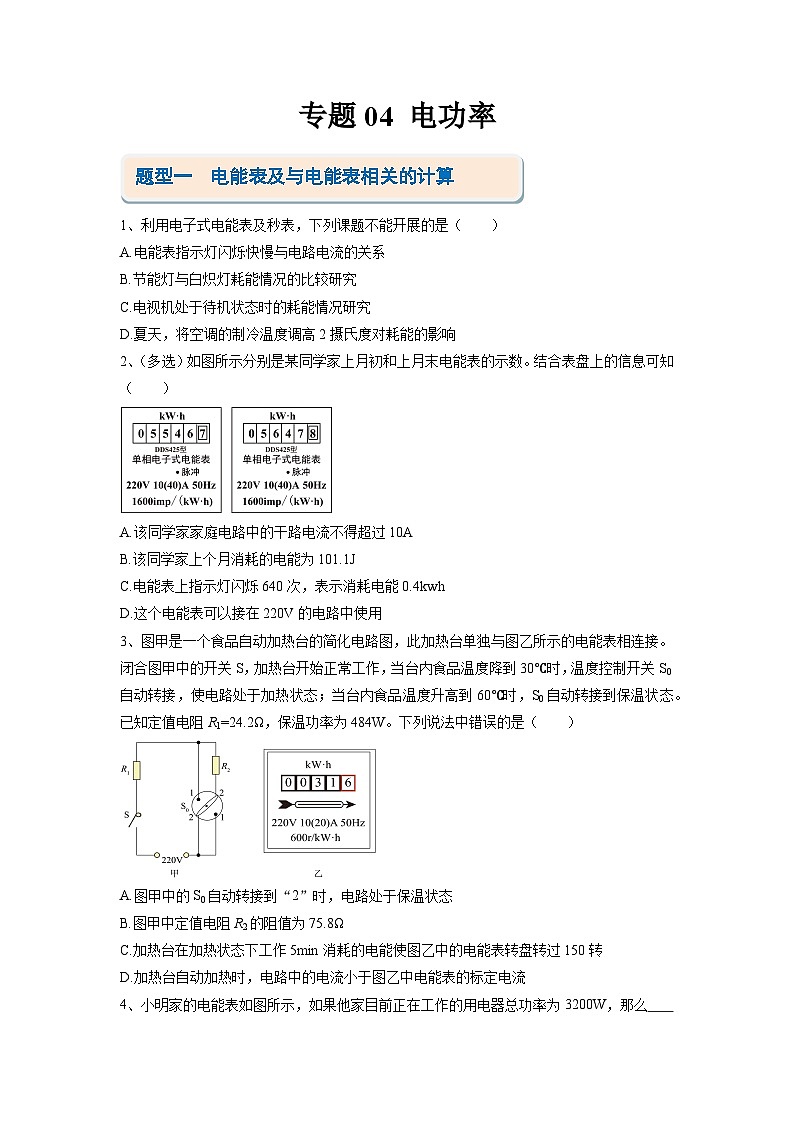

1、利用电子式电能表及秒表，下列课题不能开展的是（ ）
A.电能表指示灯闪烁快慢与电路电流的关系
B.节能灯与白炽灯耗能情况的比较研究
C.电视机处于待机状态时的耗能情况研究
D.夏天，将空调的制冷温度调高2摄氏度对耗能的影响
2、（多选）如图所示分别是某同学家上月初和上月末电能表的示数。结合表盘上的信息可知（ ）
A.该同学家家庭电路中的干路电流不得超过10A
B.该同学家上个月消耗的电能为101.1J
C.电能表上指示灯闪烁640次，表示消耗电能0.4kwh
D.这个电能表可以接在220V的电路中使用

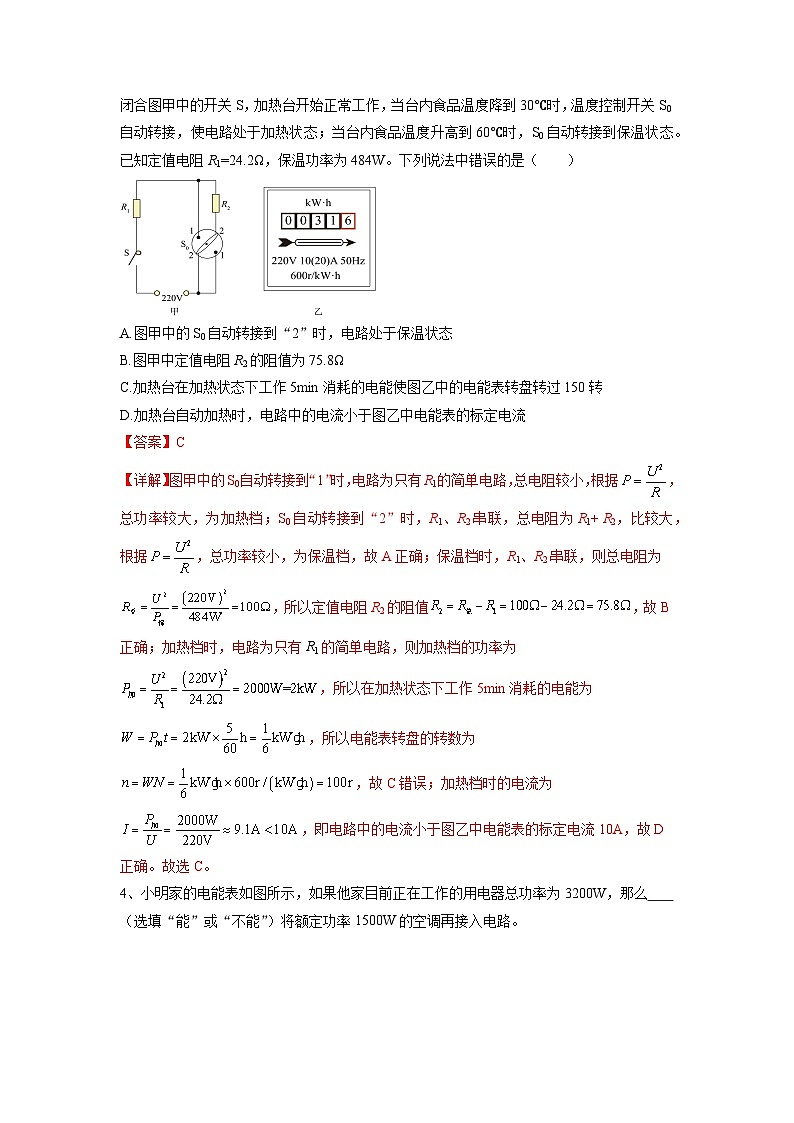

3、图甲是一个食品自动加热台的简化电路图，此加热台单独与图乙所示的电能表相连接。闭合图甲中的开关S，加热台开始正常工作，当台内食品温度降到30℃时，温度控制开关S0自动转接，使电路处于加热状态；当台内食品温度升高到60℃时，S0自动转接到保温状态。已知定值电阻R1=24.2Ω，保温功率为484W。下列说法中错误的是（ ）
A.图甲中的S0自动转接到“2”时，电路处于保温状态
B.图甲中定值电阻R2的阻值为75.8Ω
C.加热台在加热状态下工作5min消耗的电能使图乙中的电能表转盘转过150转
D.加热台自动加热时，电路中的电流小于图乙中电能表的标定电流

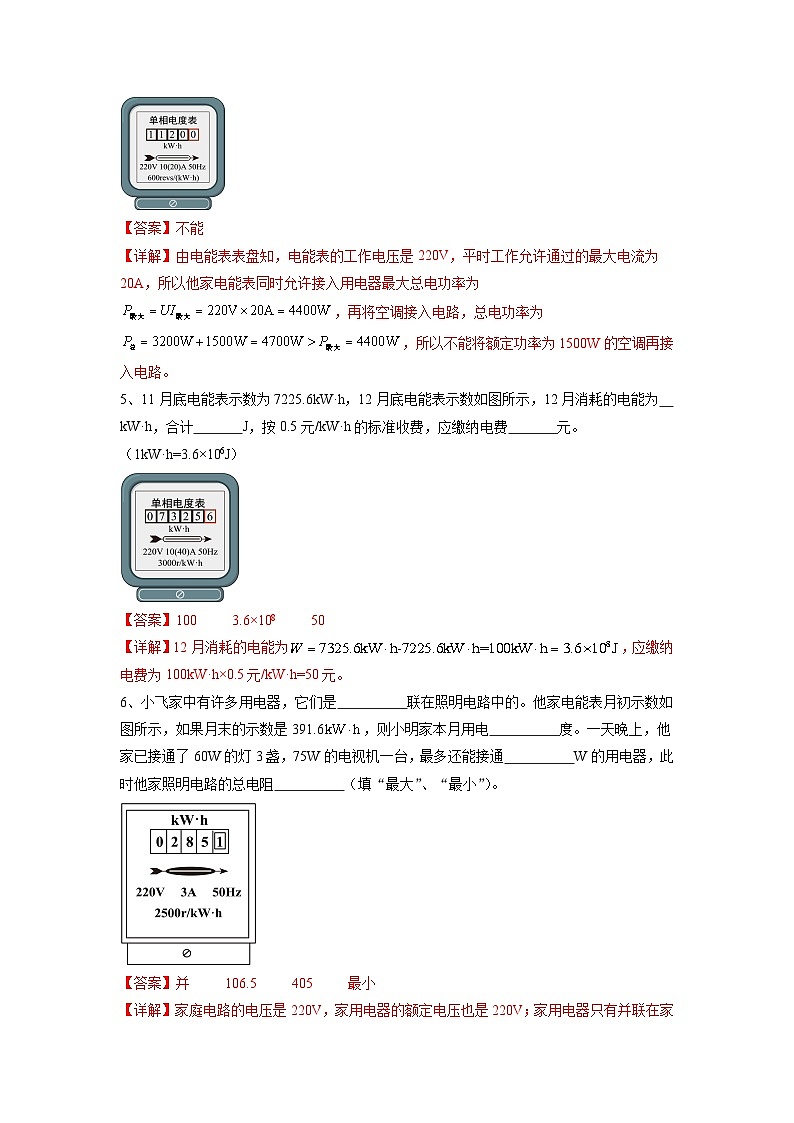

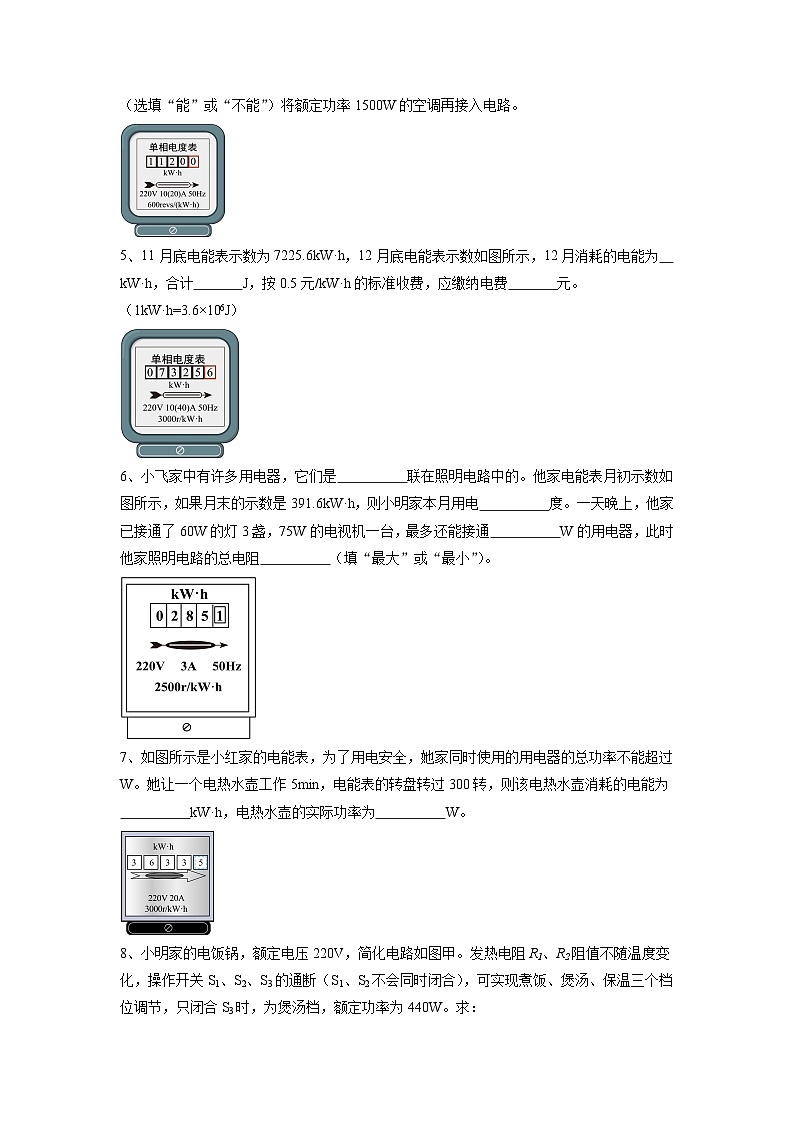

4、小明家的电能表如图所示，如果他家目前正在工作的用电器总功率为3200W，那么 （选填“能”或“不能”）将额定功率1500W的空调再接入电路。
5、11月底电能表示数为7225.6kW·h，12月底电能表示数如图所示，12月消耗的电能为 kW·h，合计 J，按0.5元/kW·h的标准收费，应缴纳电费 元。（1kW·h=3.6×106J）
6、小飞家中有许多用电器，它们是 联在照明电路中的。他家电能表月初示数如图所示，如果月末的示数是391.6kW·h，则小明家本月用电 度。一天晚上，他家已接通了60W的灯3盏，75W的电视机一台，最多还能接通 W的用电器，此时他家照明电路的总电阻 （填“最大”或“最小”）。
7、如图所示是小红家的电能表，为了用电安全，她家同时使用的用电器的总功率不能超过 W。她让一个电热水壶工作5min，电能表的转盘转过300转，则该电热水壶消耗的电能为
kW·h，电热水壶的实际功率为 W。

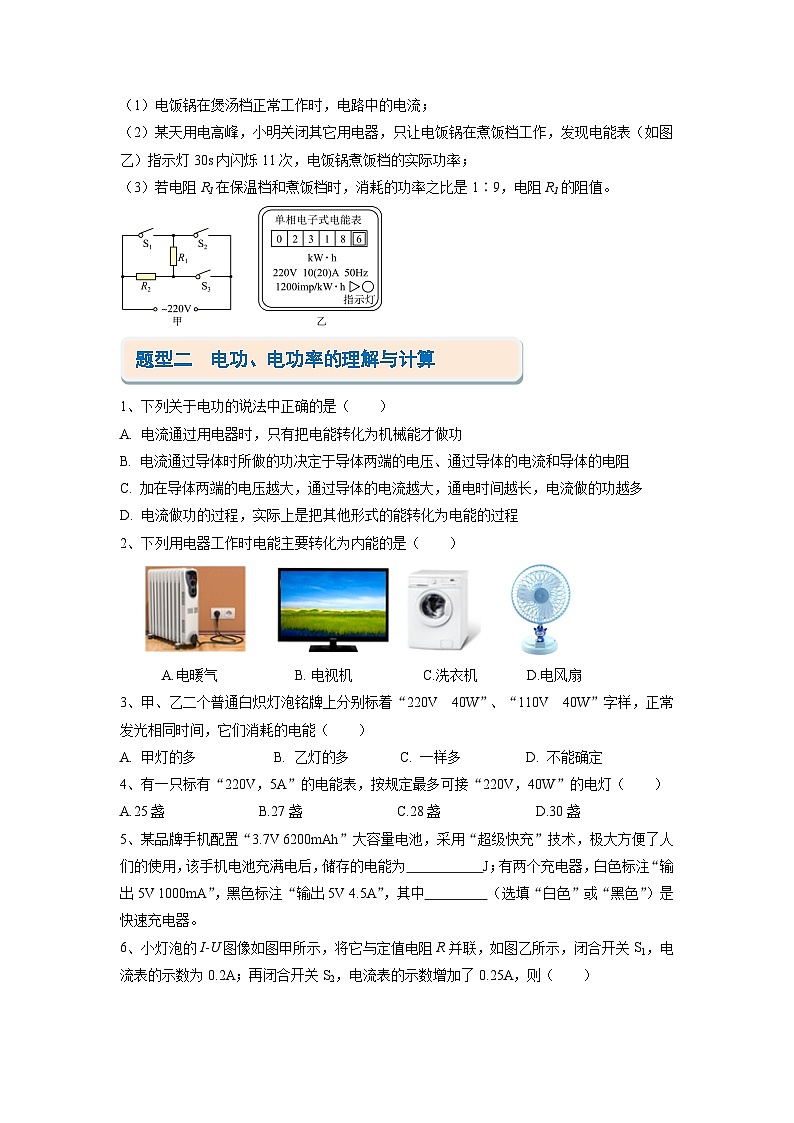

8、小明家的电饭锅，额定电压220V，简化电路如图甲。发热电阻R1、R2阻值不随温度变化，操作开关S1、S2、S3的通断（S1、S2不会同时闭合），可实现煮饭、煲汤、保温三个档位调节，只闭合S3时，为煲汤档，额定功率为440W。求：
（1）电饭锅在煲汤档正常工作时，电路中的电流；
（2）某天用电高峰，小明关闭其它用电器，只让电饭锅在煮饭档工作，发现电能表（如图乙）指示灯30s内闪烁11次，电饭锅煮饭档的实际功率；
（3）若电阻R1在保温档和煮饭档时，消耗的功率之比是1∶9，电阻R1的阻值。

题型二 电功、电功率的理解与计算
1、下列关于电功的说法中正确的是（ ）
A. 电流通过用电器时，只有把电能转化为机械能才做功
B. 电流通过导体时所做的功决定于导体两端的电压、通过导体的电流和导体的电阻
C. 加在导体两端的电压越大，通过导体的电流越大，通电时间越长，电流做的功越多
D. 电流做功的过程，实际上是把其他形式的能转化为电能的过程
2、下列用电器工作时电能主要转化为内能的是（ ）

A.电暖气 B. 电视机 C.洗衣机 D.电风扇
3、甲、乙二个普通白炽灯泡铭牌上分别标着“220V 40W”、“110V 40W”字样，正常发光相同时间，它们消耗的电能（ ）
A. 甲灯的多B. 乙灯的多C. 一样多D. 不能确定
4、有一只标有“220V，5A”的电能表，按规定最多可接“220V，40W”的电灯（ ）
A.25盏B.27盏C.28盏D.30盏
5、某品牌手机配置“3.7V 6200mAh”大容量电池，采用“超级快充”技术，极大方便了人们的使用，该手机电池充满电后，储存的电能为 J；有两个充电器，白色标注“输出5V 1000mA”，黑色标注“输出5V 4.5A”，其中 （选填“白色”或“黑色”）是快速充电器。
6、小灯泡的I-U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A，则（ ）
A.电源电压为3VB.灯泡功率为0.5W
C.定值电阻的阻值为8ΩD.电路总功率为9W
7、如图所示的电路，电源电压恒为 3V，闭合开关 S，电流表 A1 示数为 0.5A，A2 示数为 0.3A，则电阻 R1 是 Ω，通过电阻 R2 的电流是 A，电阻 R1 的电功率是 W，在 5min 内整个电路消耗的电能是 J。
8、一标有“6V 6W”的小灯泡正常发光时的电流为 A，若把它接在3V的电源端则实际功率是 W（灯丝电阻保持不变）；灯泡的亮度由灯泡的 决定。
9、有两个灯泡，L1标有“6V 3W”字样，L2没有标记，但测得它正常工作时的电阻是6Ω，把它们串联后接入某一电路时，灯L1、L2均能正常发光，那么这个电路两端的电压为 V，亮度大的灯泡是 （填“L1”或“L2”）
10、如图所示，电源电压保持不变，R1、R2、R3均为定值电阻，R1：R2＝2：3，S为单刀双掷开关。当S接到1时，电流表的示数为0.4A，R1消耗的功率为P1，此时R3消耗的功率为1.6W；当S接到2时，R2消耗的功率为P2，已知P1：P2＝32：27。则电源电压为_____V，R1为_____Ω，R3为_____Ω。
11、某家庭电路中的白炽灯上标有“220V，100W”的字样，求：
（1）白炽灯正常工作时，通过它的电流是多大？
（2）该灯泡的电阻是多大？
（3）若将它接到110V的电路中，它的实际功率是多少？
12、如图所示，R1=4Ω、R2=8Ω、R3=12Ω，当S1闭合，S2断开时A示数为4.5A，求：
（1）电源电压；
（2）当S1、S2均断开时，R1和R2各自消耗的电功率；
（3）当S1、S2均闭合时，整个电路的电功率。
13、如图所示的电路中，电源电压恒定，灯泡上标有“6V 3W”的字样，R1 为定值电阻， 滑动变阻器 R2 上标有“10Ω 0.8A”的字样，电流表的量程为“0~3A”，电压表的量程为“0~3V”，忽略温度对灯丝电阻的影响。求：
（1）灯泡的电阻；
（2）闭合S、S1 与S2 时，灯泡正常发光，电流表的示数为 1.5A，求R1 的阻值；
（3）闭合S，断开S1 与S2 时，移动滑片 P，在确保电路安全的前提下，求电路总功率的变化范围。
题型三 小灯泡的额定功率与实际功率
1、两只小灯泡，甲灯标有“3V，9W”，乙灯标有“6V，3W”，若将它们并联后接在电压为3V的电源上，下列说法正确的是（ ）
A.甲灯一定比乙灯亮B.乙灯一定比甲灯亮C.两灯一样亮D.无法判断
2、把标有“6V 3W”和“6V 6W”的两个小灯泡串联后接在电源电压为6V的电路中（不考虑灯丝电阻的变化），下列说法正确的是（ ）
A.两盏灯都能正常发光，而且一样亮
B.两盏灯都不能正常发光，但是一样亮
C.两盏灯都能正常发光，而且总功率等于9W
D.两盏灯都不能正常发光，而且总功率小于3W
3、（多选）甲、乙两只小灯泡分别标有“6V 3W”、“4V 2W”字样，现在把它们按不同方式接在不同电路中。下列判断正确的是（ ）
A.若把它们并联在6V电路中，乙灯泡可能被烧坏
B.若把它们并联在4V电路中，只有乙灯泡能正常发光
C.若把它们串联在10V电路中，两只灯泡都不能正常发光
D.若把它们串联在10V电路中，两只灯泡恰好都能正常发光
4、如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电源上（忽略灯丝电阻的变化），则（ ）
A.灯L1比灯L2亮B.灯L1的实际功率为3W
C.灯L2的实际功率为6WD.电路的总功率为12W
5、将灯泡L和定值电阻R以图甲方式接在6V电源上，图乙是L和R的U—I图像，结合图中信息可知（ ）
A.图乙中曲线B是电阻R的U—I图像 B.灯泡L电阻随着电流增大而变小
C.灯泡L的实际阻值为5Ω D.灯泡L的实际功率为1。 6W
6、甲、乙两个灯泡分别标有“12V 36W”、“24V 72W”的字样，将两个灯泡并联在电路中，且其中一只灯泡正常发光，另一只发光较暗。则此时正常发光的灯泡是 ，干路中的电流为 A。（忽略温度对电阻的影响）
7、两只灯泡L1和L2分别标有“6V 3W”和“10V 10W”"的字样，保证两灯泡都能安全使用（设灯丝电阻不变）。若把它们串联在电路中， 灯较亮，两灯的实际功率之比P1︰P2＝ ，允许电源的最大电压是 V。
8、如图所示，小灯泡L1与L2串联（灯丝电阻不变），闭合开关S，两灯都发光，此的灯L2的实际功率为4W；通电一段时间后，灯L1出现故障突然熄灭，灯L2的实际率变为25W。则L1发光时的实际功率为 W；L1与L2的电阻R1∶R2= 。

9、生活中有一盏标有“220V 100W”的白炽灯，忽略温度对灯丝电阻的影响。请解答下列问题：
（1）这盏灯的灯丝电阻是多少Ω？
（2）将这盏灯接到110V的电路中，灯的实际功率多少W？
（3）这盏灯正常工作5h，消耗的电能是多少kW·h？
10、如图甲所示，电源电压恒定，灯泡L上标有“12V 9.6W“的字样，滑动变阻器R2铭牌上标有“20Ω 1.5A“。定值电阻R1和灯泡L的电流随电压变化图像如图乙所示。当只闭合开关S、S2，滑片P位于b端时，灯泡L的实际功率为1W。求：
（1）灯泡L正常发光时的电阻；
（2）电源电压；
（3）改变三个开关的状态和调节滑动变阻器滑片的位置，电路消耗旳最大功率。
11、如图所示是模拟调光灯的电路图。电源电压为12V且保持不变。小灯泡的额定功率是6W，电阻R1＝6Ω，R2＝10Ω。当开关S接“d”时，小灯泡恰好正常发光。若灯丝电阻不变，试求：
（1）小灯泡的额定电流是多少？灯丝的电阻是多少？
（2）开关S接“c”时，小灯泡的功率是多少？
（3）开关S接“b”时，电路通电5min，电流做功是多少？

12、如图所示，电源电压不变，小灯泡L上标有“6V 3W”字样（灯丝电阻不变）。定值电阻R1的阻值为20Ω，R2为滑动变阻器。求：
（1）当开关S1、S2、S3都闭合时，小灯泡L正常发光，求此时电流表的示数；
（2）断开开关S1和S3，闭合开关S2，当滑动变阻器的滑片调至阻值最大时，电压表示数为2V，求R2的最大阻值；
（3）当电路中有电阻或小灯泡工作时，求整个电路的最小电功率。
题型四 伏安法和特殊法测量小灯泡的电功率
1、“伏安法测电阻”和“伏安法测小灯泡的电功率”是电学中两个重要的实验，小聪同学对两个实验进行了梳理和对比，下列说法正确的是（ ）
A.两个实验的原理相同
B.滑动变阻器在两个实验中的作用仅是保护电路
C.两个实验进行多次测量的目的不同
D.两个实验都采用了控制变量法
2、如图所示，电路为伏安法测量小灯泡电功率的实物图，闭合开关后，发现电流表和电压表都有示数，但灯泡不发光；向右滑动滑片过程中，小灯泡亮度逐渐变亮。下列说法中正确的是（ ）

A.闭合开关小灯泡不发光是电路断路导致的
B.向右滑动滑片时，电流表示数变小
C.向右滑动滑片时，电压表示数变大
D.灯泡逐渐变亮，是额定功率变大了
3、小华按如图所示的电路图测量小灯泡的电功率，其中具体有：额定电压为2.5V的小灯泡，“35Ω 1A”的滑动变阻器等元件，检查无误后，闭合开关就直接记录了第一组数据，以下说法不正确的是（ ）
A。表格中第2组数据明显是错误的
B.小华所用电源电压是4V
C.其它器材不变，若用一个定值电阻替换灯泡，就可以用来探究电流与电压和电阻的关系
D.无论灯变亮还是变暗，小灯泡电压变化量与电流变化量的比值一定等于滑动变阻器电压变化量与电流变化量的比值
4、（多选）“测量小灯泡的电功率”的实验电路如图中甲所示，实验中选择“2.5V”规格的小灯泡，实验得到的U-I图像如图乙所示。下列说法正确的是（ ）

A.调节滑片的过程中发现灯泡亮度变化，这是由灯泡的实际功率变化引起的
B.实验中发现小灯泡两端电压无法调到额定电压值，一定是因为电源电压过小
C.小灯泡的额定功率为0.75W，正常发光时电阻约为8.3Ω
D.用图甲的电路，能完成“探究电流与电压的关系”的实验
5、小明想探究“调光台灯的亮度由什么因素决定”，在老师的指导下做了如下的实验，设计的电路如图所示。
（1）连接好电路闭合开关后，发现小灯泡发光，但电压表无示数，电路故障原因可能是 ；
（2）排除故障后，重新实验得到如表实验数据：
从实验数据中可以得出小灯泡的额定功率为 W，小灯泡的亮度由 决定。请指出小明实验表格设计中的错误 ；
（3）因为电压表中有电流通过，所以测得小灯泡的电功率比真实值 （选填“偏大”、“偏小”或“不变”）。
6、小明用“伏安法”测量小灯泡的电功率，提供的实验器材有：待测小灯泡（额定电压为2.5V）、电源（二节新干电池）、滑动变阻器、电流表、电压表、开关及导线若干。

（1）请你用笔画线代替导线，完成图甲实物电路的连接；
（2）连接电路时，开关应处于 （选填“断开”或“闭合”）状态；
（3）问题解决后，闭合开关，移动滑片P到某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 （选填“左”或“右”）端移动，通过实验，小灯泡的I﹣U图像如图乙所示，则小灯泡的额定功率为 W；
（4）为了测量小灯泡的额定功率，小华利用小明的实验器材和一个定值电阻R1＝10Ω、一个电阻箱R2（最大阻值为999.9Ω，可直接读出阻值），如图丙、图丁是她设计的两种不同方案的电路图，能测出待测小灯泡额定功率的是图 电路。
7、小青在“测量小灯泡的额定功率”实验中，选用的小灯泡标有“2.5V”字样。
（1）如图甲所示是小青测量小灯泡额定功率不完整的实物电路，请用笔画线代替导线将电路连接完整；
（2）连接好电路后闭合开关，小青发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是 （选填标号）；
A.更换小灯泡 B.检查开关是否闭合
C.移动滑动变阻器滑片 D.检查电压表是否断路
（3）实验时，电压表的示数如图乙所示，则应将滑片向 （选填“A”或“B”）端移到某一位置，才能使小灯泡正常工作。若正常工作时电流表示数为0.5A，则小灯泡的额定功率为 W；
（4）完成上述实验后，小青又设计了一种测额定功率的方案，如图丙所示，R0是阻值已知的定值电阻。请完成下列操作：
①连接好电路，闭合开关S，将开关S1拨到触点A，移动滑片，使电压表的示数为小灯泡的额定电压U1；
②保持滑片的位置不动，再将开关S1拨到另一触点，读出电压表的示数U2；
③用U1、U2、R0表示小灯泡的额定功率，则表达式P= 。
8、实验室购买了一批小灯泡，同学们发现其中有一只小灯泡上标有“2.5V”字样，小明想知道其额定功率。老师告诉他灯泡的电阻约8~15Ω，滑动变阻器有两种规格，分别是R1“10Ω；1A”、 R2“50Ω；2A”，电源（电压恒为6V）、开关、导线若干。

（1）按如图甲的电路图连接实物，为了防止小灯泡被烧坏，应选用滑动变阻器 （选填“R1”或“R2”）连入电路，电压表的量程选择 （选填“0~3V”或“0~15V”）；
（2）将滑动变阻器的滑片P移到最 （选填“左”或“右”）端，闭合开关，移动滑动变阻器的滑片P，并读出对应的电流值，绘制出了如图乙所示的I﹣U曲线。由图乙可知小灯泡的额定功率为 W，通过小灯泡的电流与它两端的电压并不成正比，其原因是 ；
（3）小强也想测灯泡的额定功率，老师给他一个额定电流为0.3A的小灯泡和一个阻值为20Ω的定值电阻R0，电源电压未知。小强设计的电路图如图丙所示，请将以下实验步骤补充完整。
①闭合开关S、S2，调节滑动变阻器的滑片P，使电流表的示数为 A；
②保持滑片P的位置不变，断开开关S2，闭合开关S1，电流表示数为0.2A；将滑动变阻器的滑片P移到最左端，电流表的示数为0.3A，则电源电压为 V；
③小灯泡的额定功率：P额＝ W。
题型五 焦耳定律的理解、实验与计算
1、下列家用电器中，不属于电热器的是（ ）
A.电热毯B.电风扇C.热水器D.电饭锅
2、下列属于防止电流热效应产生危害的实例是（ ）
A.家里使用电热水壶烧水
B.小佳妈妈使用电熨斗熨衣服
C.家里使用电饭锅煮饭
D.电视机利用后盖的小孔散热
3、已知电视机、电风扇和电烙铁上都标有“220V 120W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是（ ）
A.电视机B.电风扇C.电烙铁D.一样多
4、在家庭线路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处的温度高，而且更容易老化，甚至引起火灾，这是因为（ ）
A.连接处的电阻大B.连接处的电流大
C.连接处的电阻小D.连接处的发热功率小
5、如图所示将两根电热丝R1和R2串联在电路中，若R1=10R2，请问哪根火柴会先被点燃（ ）
A.在R2上的火柴B.在R1上的火柴
C.同时点燃D.都有可能
6、通过电阻R的电流为I，在相等的时间内产生的热量是Q，当电阻为2R，电流是时，在相等的时间内产生的热量为（ ）
A.4QB.2QC.D.
7、如图所示，电炉子是利用电流的 效应来工作的；小虎发现电阻丝发红不均匀，这是因为电阻丝不同部位的 （选填“电流”或“电阻”）不同。

8、如图所示，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线的横截面积 。对于长度相等的标准导线和劣质导线，劣质导线的电阻 （选填“较大”或“较小”），若在通有相同电流的情况下，相同时间内劣质导线产生的热量 （选填“较多”或“较少”）。

9、电炉中的电热丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为导线与电热丝 （选填“电流”或“电阻”）不同。小彬用如图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电阻丝，，两气球相同。闭合开关后，密闭烧瓶内等量的空气被加热，他观察到 （选填“甲”或“乙”）气球先鼓起来。

10、小刚在探究“通电时间相同时，电流通过导体产生的热的多少跟电流、电阻的关系”的活动中，设计了如图所示的电路。在三个相同的烧瓶中装有质量和初温相同的煤油，用电阻丝（R甲=R丙>R乙）给烧瓶中的煤油加热。请你仔细观察小刚设计的实验电路，并回答下列问题：
（1）实验时通过观察烧瓶中的 变化情况，就可以对电阻丝放热的多少进行比较；
（2）研究电热跟电流的关系时，应该比较 两个烧瓶中温度计的示数变化情况。一段时间后，可观察到这两个瓶中温度计的示数不一样，这表明：在电阻和通电时间都相同时，电流通过导体产生的热量的多少跟 有关；
（3）研究电热跟电阻的关系时，应该比较 两个烧瓶中温度计的示数变化情况。闭合开关后，发现甲瓶中的温度计升温快些，这表明：在电流和通电时间都相同时，导体电阻越大，产生的热量 。
11、如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着初温、质量相同的空气。
（1）由于电流产生的热量不易直接测量，因此在实验中是通过观察 来显示容器内空气温度的变化；
（2）图甲装置将两段阻值不同的电阻丝 （填电路连接方式），是为了探究电流产生的热量与 的大小的关系，通电一段时间后， （选填“左”或“右”）侧容器产生的热量更多；
（3）图乙装置可以探究电流通过导体时产生的热量与 的大小的关系，R1和R2两根电阻丝在相等的时间内产生的热量之比为Q1∶Q2= 。电阻R3的作用主要是使电阻R1和R2中的电流 （选填“相等”或“不相等”），所以R2与R3的阻值 （选填“一定”或“不一定”）相同。为了使左右两个U形管内液面高度差差异更大，R3应选用 （从2Ω、5Ω和10Ω的定值电阻中选出一个定值电阻）；
（4）图乙中，若接通电路一段时间后，右侧U形管的液面高度差逐渐变大，但左侧U形管的液面高度不变，经检查电路也没有出现故障，则可能的原因是 ；
（5）图乙中，若接通电路一段时间后，左侧U形管的液面高度差明显变大，而右侧U形管的液面高度差没有变化，后发现是由于电路故障引起的，则原因可能是 （多选）。
A．R1电阻丝断路 B.R2电阻丝断路 C.R3电阻丝断路 D.R3电阻丝短路
12、如图是某电热器的原理简图，它有加热和保温两挡，发热体由R1=1210Ω和R2=50Ω两个电热丝构成。求：
（1）S1、S2都闭合加热时，求通过电阻R2的电流；
（2）S1闭合、S2断开保温时，求电热器工作1分钟产生的热量；
（3）在傍晚用电高峰期，供电电压可能会下降。当实际电压只有200V时，这个电热器R2的实际功率是多大？

13。如图所示，电源电压不变。当S2、S3闭合，S1断开时，电压表示数为6V。当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.3A，求：
（1）电源电压是多少？
（2）R1和R2的电阻值？
（3）当S1、S3断开，S2闭合时，工作1min R1消耗的电能是多少焦？
题型六 多挡位电热器的相关计算
1、某品牌电暖器设有低温和高温两挡，与低温挡相比，使用高温挡时（ ）
A.电流做功一定快B.电流做的功一定多
C.消耗的电能一定多D.转化的内能一定多
2、物理创新小组使用两根电热丝（R1>R2）和两个开关S1、S2制成简易电火锅，接通电源，通过开关的开闭可实现高温、中温和低温三挡，只闭合S2时，R2单独接入电路。关于以上描述，下列判断正确的是（ ）
A.只有开关S1、S2均闭合时，电热丝R1才能工作
B.当开关S1断开、S2闭合时，电火锅进入低温挡
C.高温档时R2两端的电压比R1两端的电压小
D.高温档时R2的电功率与中温档时R2的电功率相等
3、小明家的电熨斗能适应不同衣料的熨烫需要，主要因为调温多档开关的巧妙设计。使用时，转动旋钮即可使电熨斗达到所需低温、中温或高温挡。如图甲所示，是电熨斗的原理电路图，图中两根电热丝电阻均为110Ω。旋转开关可改变1、2、3、4四个接点连接情况，如图中的乙、丙、丁所示。则下列说法中正确的是（ ）
A.电熨斗低温挡工作时，电路总电阻为55Ω
B.旋转开关连接如图乙时，电熨斗为高温挡
C.旋转开关连接如图丙时，电熨斗为低温挡
D.电熨斗高温挡工作5min消耗的电能为1.32×105J
4、电饭锅具有高温挡和低温挡两个加热功能，其简化电路如图甲所示，R1=20R2，高温挡的功率为2100W，单独接在家庭电路中工作一段时间后，电能表示数如图乙所示，则（ ）
A.电饭锅在这段时间内消耗电能是12.5J
B.开关S1闭合，S2断开时，处于高温挡
C.高温挡工作20min，电能表脉冲指示灯闪烁2240imp
D.高温挡的功率是低温挡功率的20倍
5、（多选）如图是某个家用电器的简化电路图，R1和R2均为加热电阻，R1=R2且R1、R2的阻值不变。当开关S1断开、S2接b时，整个电路的发热功率为P。下列说法中，正确的是（ ）
A.利用该加热装置能够实现高温、中温和低温三挡加热
B.当开关S1断开、S2接a时，加热装置处于低温挡
C.该用电器正常工作下的最小加热功率为
D.当电路接高温挡时，整个电路的发热功率为P
6、如图所示为电烤炉的简化电路图，阅读说明书后得知：R1、R2均为电热丝，R1=44Ω，R2=66Ω。当开关S1闭合，S2处于不同状态时，电烤炉处于不同挡位，闭合S1、S2时，电烤炉处于 挡状态（选填“低温”、“高温”）；电烤炉分别处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为 （忽略温度对电阻的影响）。
7。如图是一款容积为2L的3挡加热养生壶的电路原理简化图。其额定电压为220V，低、中、高温挡功率分别为200W、500W、1000W。已知养生壶在额定电压下工作， ρ水=1×103kg/m3，c水=4.2×103J/（kg·℃）。当开关S闭合、S1接b时养生壶处于 （选填“高温”“中温”或“低温”）挡位。用了一段时间后发现低温挡不能工作、高温挡和中温挡的发热功率相同，则故障的原因是 （电路中只有一处故障，故障元件是R1或R2）。
8、图甲是具有高低温两挡加热功率的多功能电饼锅，图乙是其内部简化电路图，R1和R2均是发热电阻，R2的阻值是R1的1.5倍。选用2200W的高温挡功率，可在0.5min内将200g的面饼温度升高80℃。已知面饼的比热容为。求：
（1）R1的阻值；
（2）电饼锅低温挡的功率；
（3）电饼锅高温挡的加热效率。
9、某家用电水壶有加热和保温两种功能。如图是其内部电路的结构简图，R1、R2均为加热电阻，且阻值不受温度变化影响，通过旋转旋钮开关可以实现加热和保温两种功能的切换。R2=24.2Ω，电水壶保温功率为44W。求：
（1）使用该电水壶的加热挡让1500mL的水从20℃升高到100℃，过程中热量损失了25%，则电水壶的加热时间；
（2）R1的阻值。

10、小芳为了缓解眼疲劳购买了如图甲所示的一款电加热眼罩，眼罩中可以加入水袋，让佩戴更加舒适。其相关参数如表[ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）]。
（1）当该款眼罩电池充电时电池在电路中的作用是 （选填“电源”或“用电器”），给电池充满电可以储存电能多少J？
（2）图乙是手动调节高、中、低三挡加热的电热眼罩简化原理图。电源电压U为4V，已知电热丝R1阻值为4Ω，电热丝R2阻值为8Ω，开关S3只接a或b，则充满电时，最多能在高温挡正常工作多少分钟？
（3）若眼罩的加热效率为70%，小芳在高温挡使用眼罩30min，对注满水的水袋加热，水温可以升高多少℃？
（4）她使用一段时间后发现眼罩不工作了，检查后发现是电池坏了，她在家里找到一个额定充电（放电）电压为6V的电池将原来的电池替换掉，若要更换电源后的高温挡的功率不变，要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少Ω？
题型七 电路安全问题
1、如图为某物理兴趣小组设计的电子身高测量仪电路图。其中，定值电阻R1＝10Ω，电源电压恒为4.5V，R2的规格为“20Ω 0.5A”，闭合开关S，下列说法正确的是（ ）
A.当R2接入电路中的电阻为5Ω时，R1两端电压为1.5V
B.身高越高，电压表示数与电流表示数的比值越大
C.身高越矮，整个电路消耗的电功率越小
D.考虑电路安全，此电路消耗的最大电功率为2.25W
2、把一盏“6V，6W”的灯泡，接在9V的电源两端，要使灯泡正常发光，要 （选填“串联”或者“并联”）一个 Ω的电阻。
2、两个标有“5Ω 1A“和“10Ω 0.6A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为_____V；若将它们并联时干路电流最大是_____A。
3、把标有“1A 6W”的L1和“2A 6W”的L2两个灯泡并联接入电路中，如图，让其中一个灯泡正常发光，另一个灯泡的实际功率不超过额定功率，则该电路中干路电流是_ __A，两灯消耗的实际总功率为______W。
4、如图所示，电源电压12V保持不变，小灯泡L的规格为“6V，3W”，滑动变阻器标有“12Ω，3A”字样，电流表的量程为0~3A，当开关S1、S2都断开时，小灯泡L恰能正常发光，R1的阻值为 Ω，当开关S1、S2都闭合时，要保证电路各元件安全，整个电路电功率的最大值为 W。
5、如图1所示，灯泡L的额定电流为0.25A、额定电压为2.5V，滑动变阻器R的规格为“50Ω1A”，电流表量程为0到0.6A，电压表量程为0到3V。闭合开关S，调节R，记录多组电压表和电流表的示数，并描绘出图2所示的图像，则L正常发光时阻值为 Ω电源电压为 V；为保证电路安全，电路消耗的最大电功率为 W，R允许接入电路的最大阻值为 Ω。
6、如图所示，电源电压恒定，电阻R1为20Ω，R2是标有“20Ω 1A”字样的滑动变阻器，电流表A1的量程为0~3A，A2的量程为0~0.6A，闭合开关S，调节滑动变阻器，电流表A1、A2的示数分别为0.9A和0.3A。求：
（1）通过R1的电流：
（2）通电10s电流通过R1所做的功；
（3）闭合开关，调节滑动变阻器，在电路安全情况下，求电路的最大电功率。

7、在如图所示电路中，电源电压为18V且保持不变，电阻R1的阻值为12Ω，滑动变阻器R2标有“100Ω 1A”字样，闭合开关S，移动滑片P至某位置时，电流表示数为0.5A。
（1）求此时电阻R1两端的电压U1？
（2）若电流表量程为0~0.6A，电压表量程为0~15V。闭合开关S，移动滑片P，在电路安全工作的情况下，R1的最大电功率为多少？
8、如图所示，电源电压U=4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R2上标有“15Ω 1A”字样，定值电阻R1=15Ω，电压表量程为0~3V，不计温度对灯丝电阻的影响。
（1）灯泡正常工作时的电阻是多少？
（2）当开关S、S3闭合，S1，S2断开时，在确保电路元件安全前提下，电路中的最小电流是多少？
（3）当开关S、S1、S2闭合，S3断开时，在确保电路元件安全前提下，电路的最大总电功率是多少？
9、如图所示，电源电压保持不变，小灯泡L标有“5V 2.5W”的字样，滑动变用器R1的最大阻值为60Ω，定值电阻R2的阻值为20Ω，电压表量程为0~3V，电流表量程为0~0.6A，灯丝电阻不随温度变化，求：
（1）当S1、S2和S3都闭合，滑动变阻器的滑片滑到a点时，小灯泡L恰好正常发光，此时定值电阻R2的电功率为多少？
（2）保证电路安全时，该电路消耗的最小电功率。
题型八 动态电路的分析与计算
1、在图所示的电路中，电源电压和灯泡电阻都保持不变。 当滑动变阻器的滑片P 由中点向右移动时，正确的是（ ）
A．电压表的示数不变，电路总功率变小
B．电流表和电压表的示数都增大，电路总功率变大
C．电流表示数减小，电压表示数不变， 变阻器功率变大
D．电流表示数减小，电压表示数变大，灯泡功率不变
2、如图所示的电路中，电源电压保持不变，R为定值电阻，闭合开关，向左移动滑片P，下列说法正确的是（ ）
A．电流表的示数变大，R的电功率变小 B．电压表的示数变大，电路总功率变大
C．电流表的示数变小，R的电功率变大 D．电压表的示数不变，电路总功率变大
3、（多选）如图所示，电源电压不变，三个电阻均为定值电阻，先闭合开关S1，再闭合开关S2，下列说法正确的是（ ）
A．电压表V2测量的是电阻R3两端的电压
B．只闭合开关S1时，电压表V2与V1示数之差与电流表示数的比值等于R1
C．再闭合开关S2后，电路的总功率变大
D．电压表V2示数的变化量与电流表A示数的变化量的比值等于R3
4、空气质量关乎人体健康，监测大气污染物浓度的电路如图甲所示，R0为定值电阻，R为气敏电阻，气敏电阻材料般为 （填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示。当污染物浓度增大时，电压表的读数将 （选填“变大”、“变小”或“不变”），此过程中电路总功率 （填“变大”“变小”或“不变”）。
5、如图所示电路，电源电压不变，调节滑动变阻器的滑片从一端到另一端，电流表的示数最大值和最小值之比是3∶1。则滑片移动的过程中，定值电阻R0的最小功率和最大功率之比是 ，电路的总功率最小值和最大值之比是 。当滑片处于中点时，R0和R消耗的功率大小关系是P0 PR。

6、如图0电路，电源电压恒定，闭合开关S，调节滑动变阻器的滑片P从某一位置移动到另一位置，对应的小灯泡I-U图象如图1，滑动变阻器I-R图象如图2。则该电路中电源电压为 V，小灯泡的最小功率为 W，滑动变阻器接入电路的最大阻值为 Ω。
7、如图所示，小灯泡规格为“6V、3.6W”（灯丝电阻不变）。闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V。则：小灯泡灯丝电阻是 Ω，电源电压是 V，滑动变阻器最大阻值是 Ω，滑片P位于b端时，滑动变阻器的电功率是 W。
8、在如图甲所示的电路中，电源电压保持不变。R1为定值电阻。闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图像如图乙所示。求：
（1）电源电压和定值电阻R1的阻值；
（2）滑动变阻器R2的最大值和它消耗的最大功率。

9、如图所示是小明设计的可调节多挡位加热器电路。电源电压恒为20V，R1、R2为加热电阻，R1=10Ω，R2=20Ω，R为“×Ω 1A”阻值可调的限流电阻，电压表的量程为0﹣15V。求：
（1）当加热器处于快加热挡时电功率是多少？
（2）当只S2闭合，调节R滑片在中点时，加热电阻的功率为5W，限流电阻R的最大阻值是多少？
（3）当只S1闭合，调节R滑片，加热电阻R1的电功率的变化范围是多少？

题型九 电学图像问题
1、“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际功率为（ ）
A．0.9WB．1.5WC．1.8WD．3.6W
2、甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
3、如图所示是电阻甲和乙的U-I图象，下列说法正确的是（ ）
A．甲是阻值为10Ω的定值电阻
B．乙的电阻值为20Ω且保持不变
C．甲、乙串联在电路中，当电路中的电流为0.2A时，则二者消耗的总电功率为1W
D．甲、乙并联在电路中，当电阻甲两端电压为2V时，则通电1min电阻乙消耗的电能为24J
4、定值电阻R和小灯泡L接在如图甲的电路中，其两者的图像如图乙所示，则（ ）
A．图中曲线B表示电阻R的I-U关系图像
B．当电源电压为2V时，R与灯泡L电阻之比为2∶1
C．当电流表示数为0.4A时，电阻R的实际功率为0.8W
D．若将电阻R和小灯泡L串联接在电压为3V的电源两端，电路消耗的总功率为0.6W
5、小峰同学在探究通过导体的电流与其两端电压的关系时，设计了如图1所示的电路，电源电压恒定不变，他将滑动变阻器R2的滑片从最右端移到最左端的过程中，根据实验数据绘制了如图2所示的图像，电路的总功率最大值为 W。

6、如图甲所示，电源电压为12V，闭合开关S后，滑动变阻器滑片P移动的过程中，小灯泡的U-I关系图象如图乙所示，滑动变阻器阻值不受温度影响，已知小灯泡额定电压为9V，当小灯泡正常发光时，滑动变阻器的功率为 W。当滑动变阻器接入电路的阻值R=10Ω时，小灯泡的电阻为 Ω。
7、如图甲所示的电路，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。求：
（1）小灯泡正常发光时的电阻和电源电压；
（2）小灯泡正常发光时滑动变阻器R的电功率；
（2）当电流为0.2A时，电路在100s内消耗的总电能。

8、图甲是某探究小组设计的调光电路，其电源电压为6V，灯泡R1的额定电压为2.5V。调节滑动变阻器R2的滑片，从最右端a开始向b端移动过程中，获得多组电流与电压值，并绘制二者关系图像如图乙所示。求：
（1）小灯泡正常发光10min所消耗的电能？
（2）将灯泡R1换成正常工作时电阻为7.5Ω的灯泡R3，已知R3的额定电压为1.5V，请你通过计算说明该R3能否在这个电路中正常发光。
9、如图甲所示，这是某品牌电饭锅简化电路图，R1和R2均为电热丝（阻值不随温度发生变化），S1为温控自动开关，使电饭锅处于加热或保温状态，电饭锅的额定电压为220V。某次煮饭时，该电饭锅正常工作，总功率P随时间t变化的图像如图乙所示。求：
（1）电饭锅处在加热状态时的电流；
（2）本次煮饭中电饭锅在30min内消耗的电能；
（3）电热丝R2的阻值。
题型十 电学比例问题
1、两定值电阻R1＝10Ω，R2＝5Ω，现将R1、R2接入如图所示的电路中，电源电压为3V，当开关S闭合时，下列分析中正确的是（ ）

A．R1、R2电流之比为2:1B．R1、R2两端的电压之比为2:1
C．R1、R2消耗的电功率之比为1:2D．电路中消耗的总功率等于2.7W
2、如图电源电压不变，闭合S1，断开S2，电流表示数为0.2A；同时闭合S1、S2，电流表示数为0.5A，此时R1、R2的电功率分别为P1、P2。下列正确的是（ ）

A．P1︰P2=2︰3 R1︰R2=2︰5B．P1︰P2=2︰3 R1︰R2=3︰2
C．P1︰P2=3︰2 R1︰R2=2︰5D．P1︰P2=3︰2 R1︰R2=3︰2
3、已知R1=2Ω，R2=3Ω，琴琴同学分别按图甲和图乙两种方式将两电阻连接在一起，则（ ）

A．图甲中R1与R2的电流比B．图乙中R1与R2的电压比
C．图甲与图乙的总功率比D．图甲与图乙的总功率比
4、如图所示，若甲、乙两表都是电压表，当开关S闭合时两表示数之比U甲∶U乙=3∶1；若甲、乙两表都是电流表，当开关S断开时，下列说法正确的是（ ）

A．两电阻的阻值之比R1∶R2=3∶1B．两电流表的示数之比I甲∶I乙=2∶3
C．两电阻两端的电压之比U1∶U2=1∶3D．两电阻消耗的功率之比P1∶P2=2∶1
5、两个灯泡L1、L2分别标有“6V 6W”和“6V 3W”字样，不考虑温度对电阻的影响，将它们连入电路中，为确保两灯均不损坏，下列说法正确的是（ ）
A．将它们串联时，电路两端允许最大电压是12V
B．将它们串联时，灯泡L1和L2功率之比2:1
C．将它们并联时，干路允许通过最大电流是1.5A
D．将它们并联时，灯泡L1和L2功率之比1:2
6、将分别标有“15V 1.0A”和“10V 0.5A”的甲、乙两只灯泡串联接在电路中使用（保证两灯安全的情况下），电路两端所能加的最大电压为 V；若并联接在电路中，两灯消耗的实际功率之比P甲：P乙＝ 。（忽略温度对灯丝电阻的影响）
7．把两个电阻R1＝6Ω，R2＝9Ω，串联后接在某一电源上，R1与R2两端的电压之比为 ，R1与R2的电功率之比为 ；若并联后接在同一电源上，R1与R2两端的电压之比为 ，R1与R2的电功率之比为 。
8、在图所示电路中，电源电压为 6V 且保持不变，滑动变阻器 R2允许通过最大电流为 3A。电流表 A、A1的表盘均如图所示。变阻器滑片 P 位于最大阻值处，闭合开关 S，电流表 A1示数为 0.3A。两电流表指针偏离零刻度线角度相同。
（1）求电阻 R1的阻值；
（2）求此时经过变阻器 R2的电流I2；
（3）移动变阻器滑片 P，在电路安全工作的前提下，求变阻器 R2消耗的最小电功率与最大电功率之比P2min∶P2max。
9、如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求滑动变阻器的最大阻值；
（2）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。

10、如图是已连接的部分电路图，分三次按表中方式连接。电源电压不变，前两种连接方式，R1的电功率之比为1︰36。求：
（1）电源电压；
（2）R1的阻值；
（3）连接方式3，电路的总功率。

题型十一 最值、范围问题
1、如图所示，电源电压为4.5V，定值电阻R的阻值为10Ω，电流表接入0~0.6A量程，电压表接入0~3V量程，滑动变阻器标有“20Ω 1A”，在保证各元件安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0.3~0.6A
B．滑动变阻器阻值变化范围为0~20Ω
C．定值电阻R电功率的范围是0.225W~0.9W
D．该电路总功率最大值为2.7W
2、在如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为2V，电阻R1的电功率变化范围是0.9W﹣0.4W，则电源电压是（ ）

A．2VB．4VC．6VD．8V
3、（多选）如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（ ）
A．电源电压为4VB．电路总功率的最大值为3.6W
C．R1电功率的最小值为0.4WD．R2的最大阻值为10Ω
4、图甲是小聪设计的调光灯电路，电源电压恒为8V。L标有6V字样，电流与电压的关系如图乙所示。滑动变阻器R的最大阻值为20Ω。灯泡L正常发光时的功率为 W，此时滑动变阻器接入电路的电阻为 Ω。在调节滑动变阻器的过程中，灯泡L消耗电功率的最小值是 W。
5、如图，电源电压为18伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2标有“200Ω 1A”字样，电压表表盘及电流表表盘如图。闭合开关S后，电流表示数为0.5安。求：
①电阻R1两端电压；
②通电10s，电阻R2消耗的电能；
③用R0替换定值电阻R1，要求：电压表和电流表选择合适的量程，闭合开关后、移动变阻器的滑片P，在保证各元件都能正常工作的情况下，使电流表达到某个量程的满刻度，且使电压表示数的变化量最大。
第一，满足上述要求，计算出可以替换R1的定值电阻R0；
第二，满足上述要求，电路消耗电功率的范围。

6、如图甲电路，电源电压及灯泡L的电阻均不变，滑动变阻器的最大阻值为R1=20Ω。当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的指针恰好指到同一位置，如图乙所示，此时灯正常发光；当S1、S2均断开且滑片P置于滑动变阻器的中点时，电流表A1的示数为0.4A，求：
（1）灯的额定功率；
（2）R2的电阻；
（3）整个电路消耗的最小电功率。
7、如图甲，电源电压不变，滑动变阻器R最大阻值为12Ω，灯泡L标有“8V 8W”，定值电阻R0和灯泡L的信息图像如图乙所示。其中当只闭合开关S、S1，滑片P位于R最右端时，灯泡L的实际功率为1W。求：
（1）灯泡正常发光2分钟，电流通过灯泡产生的热量；
（2）电源电压；
（3）电路消耗的最大电功率。
8、如图所示，电源电压4.5V保持不变，电压表0~3V量程，电流表量程0~0.6A，滑动变阻器R规格“20Ω 1A”，灯泡规格“2.5V 1.25W”（忽略灯丝电阻的变化），在各元件安全的前提下请计算：
求：（1）滑动变阻器允许的取值范围？
（2）电流表示数变化范围？
（3）该电路总功率的最大值？
题型十二 分类讨论问题
1、在如图所示的电路中，电源电压保持不变，小灯L1的阻值R1为5Ω，闭合开关S，电流表示数为1.2A。
（1）求电源电压U；
（2）在电路中再接入小灯L2后，闭合开关S，发现小灯L1较亮，而小灯L2较暗。已知小灯L2的阻值R2大于R1。请写出小灯L2接入电路的方式并说明理由。
2、如图所示的电路中，电源电压保持不变，小灯泡L的规格为“6V 3.6W”（灯丝电阻不随温度变化），滑动变阻器R标有“50Ω 1A”字样，电压表量程为0~15V。求：
（1）小灯泡正常发光时的电阻是多少；
（2）若电源电压为15V，当R取最大值时，求电路总功率；
（3）若将灯泡换成等阻值的定值电阻，闭合开关S后，将滑动变阻器R的滑片P从距左端三分之一处移动到最右端的过程中，发现电表示数均不小于所选量程最大值的三分之一，且保证电路安全，求电源电压U的取值范围。

3、在图（a）所示的电路中，电源电压为 12 伏。闭合开关 S，电流表 A1、A 的示数分别为 0.3 安、2.3 安。
①求通过电阻 R2电流 I2；
②求电阻 R1的阻值；
③现用电阻 R0替换电阻 R1、R2 中的一个，替换后，发现两电流表指针的偏转角度相同， 两电流表表盘如图（b）所示。求电阻 R0的阻值及电阻 R0消耗的电功率 P0。
4、如图所示电路，电源电压恒定不变，定值电阻R1=10Ω，R2=30Ω，电流表选用的量程为0~3A，电压表可选用0~3V和0~15V两种量程。闭合开关S，电压表V2的示数为13.5V。求：
（1）电流表的示数；
（2）电源电压；
（3）现有两个滑动变阻器：“60Ω 2A”、“150Ω 1A”，请选择其中一个替换定值电阻R1或R2中的一个，要求闭合开关S，移动滑动变阻器的滑片，在保证电路中各元件安全的情况下，电路的总功率变化量最大。通过计算说明应选择哪个滑动变阻器，并求出电功率的最大变化量。

5、在如图所示的电路中，电源电压保持不变，小灯泡上标有“10V 10W”字样（灯丝电阻不变），滑动变阻器为R1、R2中的一个，最大阻值分别为20Ω和50Ω，移动滑片P，小灯泡可正常发光。现串联接入一个实验室常用电流表，移动滑片P，指针至少偏转至满偏的三分之一。求：
（1）小灯泡的灯丝电阻。
（2）①通过计算说明电路中使用的是哪个滑动变阻器；
②电路消耗功率最大时滑动变阻器消耗的功率。

6、如图所示，电源电压不变，小灯泡L额定电压为3V，定值电阻R1＝10Ω，滑动变阻器R2允许通过的最大电流为1A，电流表量程0~0.6A，电压表量程0~3V。闭合S2，断开S1、S3，调节滑动变阻器滑片P，当电压表示数为3V时，电流表示数为0.5A。闭合S1，断开S2、S3，电压表示数为2V，此时小灯泡的实际功率为0.8W。
（1）求小灯泡的额定功率；
（2）求电源电压；
（3）将小灯泡L换为定值电阻R0＝5Ω。闭合S2后，在保证电路安全的情况下，任意改变S1、S3的开闭状态和滑动变阻器滑片P的位置，电路不同状态下，总功率的最大值是最小值的6倍，求滑动变阻器的最大阻值。

7、如图所示电路，电源电压恒定不变，定值电阻R1＝10Ω，R2＝30Ω，电流表A量程为0～3A，电压表V1、V2的量程为0~3V、0~15V。闭合开关S，电流表的示数为0.3A，求：
（1）电阻R1消耗的功率；
（2）电源电压；
（3）现有三个滑动变阻器：“20Ω 2A”、“100Ω 2A”、“150Ω 1A”，请选择其中一个替换定值电阻R1或R2中的一个，要求闭合开关S，移动滑动变阻器的滑片，在保证电路中各元件都能安全工作的情况下电路中的电功率变化量最大。通过计算说明应选择哪个电阻，并求出电功率的最大变化量。

8、在如图（a）所示的电路中，电源电压为6伏且保持不变，滑动变阻器R2是规格为“20Ω 2A”和“50Ω 1.5A”中的一个。
（1）若电阻R1的阻值10欧，求电键闭合后：
①通过R1的电流I1；
②电阻R1消耗的电功率P1。
（2）若在电路中正确串联两个电流表，闭合电键后，当变阻器连入电路的阻值为其最大阻值的一半时，电流表示数如图（b）、（c）所示。请通过计算判断所用变阻器的规格，并求出R1可能的阻值。
题型十三 电能的输送
1、在输送电能过程中，为了减少电能在线路中的损耗，通常采取的方法是（ ）
A．加大输送电流 B．用高压输电 C．采用电阻极小的导体输电 D．减少输电功率
2、关于电能的输送，下列说法中正确的是（ ）
A．高压输电和低压输电线路损失功率相同，输送功率不同
B．高压输电和低压输电的输出功率相同，但高压输电时线路上的电流小，损耗小
C．高压输电和低压输电功率相同，线路上的电流也是相同的
D．高压输电能提高输电功率，但不能减少损耗功率
3、特高压输电工程是国家电网建设的重点项目，设输电功率恒定为P，输电电压为U，则输电电流I＝ ，如果传输线路的电阻为R，输电线路上损失的功率P＝ ，若电压为，输电线路上损失的功率将 。（选填“增加”、“减少”或“不变”）
4、某小型水力发电站的发电输出功率为5×104 W，输电线的总电阻 R=5Ω，为了使输电资上损失的功率不高于发电机输出功率的4%，必须采用远距离高压输电的方法。则发电输出电压至少为 V。
5、特高压输电是构建能源互联网的关键。准东——皖南特高压输电电压恒为1.1×106V。当输送的电功率为1.1×1010W时，输电电流为_______A，1h输送的电能为______度；当输送的电功率不同时，若输送的电功率用P输表示，输电导线上消耗的电功率用P耗表示，则P耗与P输的_______（选填“一”或“二”）次方成正比。
6、小华家距离变压器2km，在变压器与小华家之间的两条输电线，每条输电线每千米的电阻为0.5Ω，即0.5Ω/km，变压器加在输电线两端的电压是220V。在某一时间段，整个线路只有小华家一台额定电压220V、额定功率2420W的电热水器工作。不考虑温度变化对电热水器电阻的影响。求：
（1）输电线中电流的大小；
（2）热水器的实际电功率。
7、如图是某医院的应急供电线路示意图。柴油发电机到用电区的输电线路所用导线单位长度的电阻为5×10-4Ω/m，柴油发动机的输出电压为260V。用电区内每个用电器的额定电压均为220V，总功率为44kW，当这些用电器都正常工作时，（柴油的热值为4.0×107J/kg）求：
（1）输电线路中的电流；
（2）输电线路损失的电功率；
（3）发电机与用电区之间的距离；
（4）若发电机效率为30%，医院还有15.6kg的柴油，还能供电的时间。
题型十四 非纯电阻电路及计算
1、如图，电阻R和电动机关接到电路中，已知电阻R跟电动机线圈的电阻值相等，开关接通后，电动机正常工作，经过时间t，电流通过电阻R做功为W1，产生热量为Q1，电流通过电动机做功为W2，产生热量为Q2，则有（ ）
A．W1Q2 D．W1
