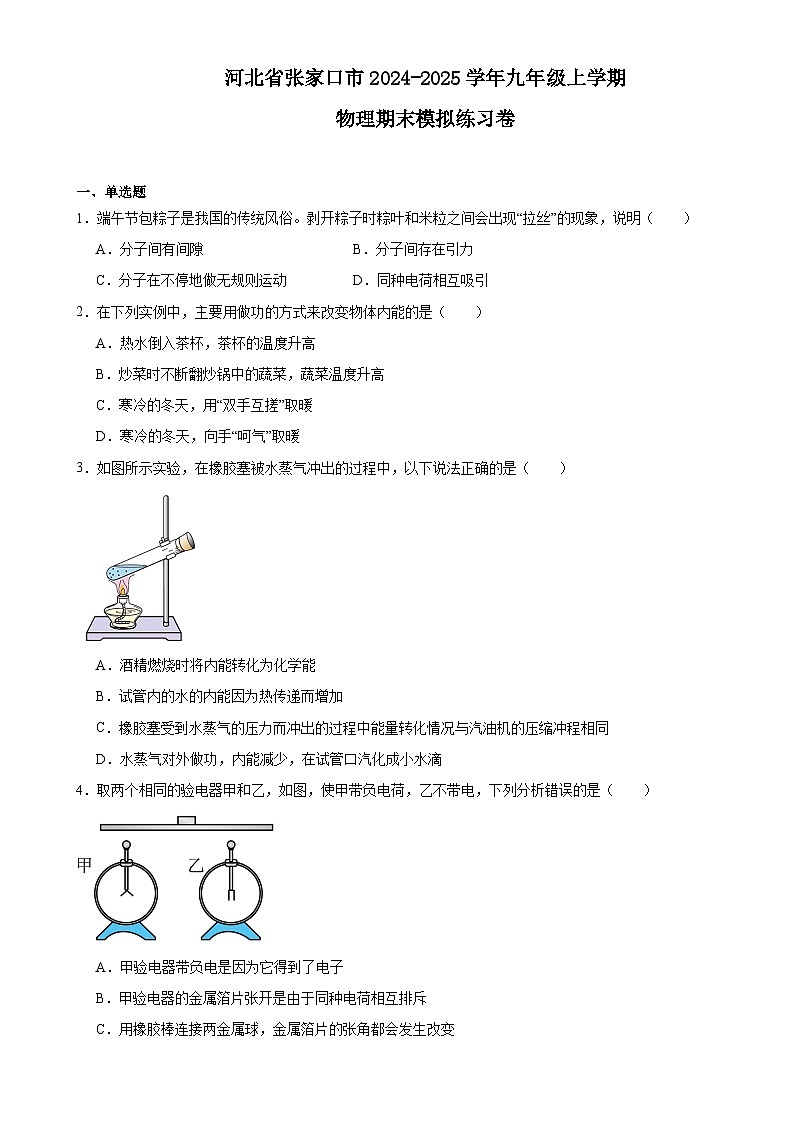

河北省张家口市2024-2025学年九年级上学期物理期末模拟练习卷-A4

这是一份河北省张家口市2024-2025学年九年级上学期物理期末模拟练习卷-A4，共16页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．端午节包粽子是我国的传统风俗。剥开粽子时粽叶和米粒之间会出现“拉丝”的现象，说明（ ）
A．分子间有间隙B．分子间存在引力
C．分子在不停地做无规则运动D．同种电荷相互吸引
2．在下列实例中，主要用做功的方式来改变物体内能的是（ ）
A．热水倒入茶杯，茶杯的温度升高
B．炒菜时不断翻炒锅中的蔬菜，蔬菜温度升高
C．寒冷的冬天，用“双手互搓”取暖
D．寒冷的冬天，向手“呵气”取暖
3．如图所示实验，在橡胶塞被水蒸气冲出的过程中，以下说法正确的是（ ）

A．酒精燃烧时将内能转化为化学能
B．试管内的水的内能因为热传递而增加
C．橡胶塞受到水蒸气的压力而冲出的过程中能量转化情况与汽油机的压缩冲程相同
D．水蒸气对外做功，内能减少，在试管口汽化成小水滴
4．取两个相同的验电器甲和乙，如图，使甲带负电荷，乙不带电，下列分析错误的是（ ）
A．甲验电器带负电是因为它得到了电子
B．甲验电器的金属箔片张开是由于同种电荷相互排斥
C．用橡胶棒连接两金属球，金属箔片的张角都会发生改变
D．用金属棒连接两金属球的瞬间，棒中电流方向由乙到甲

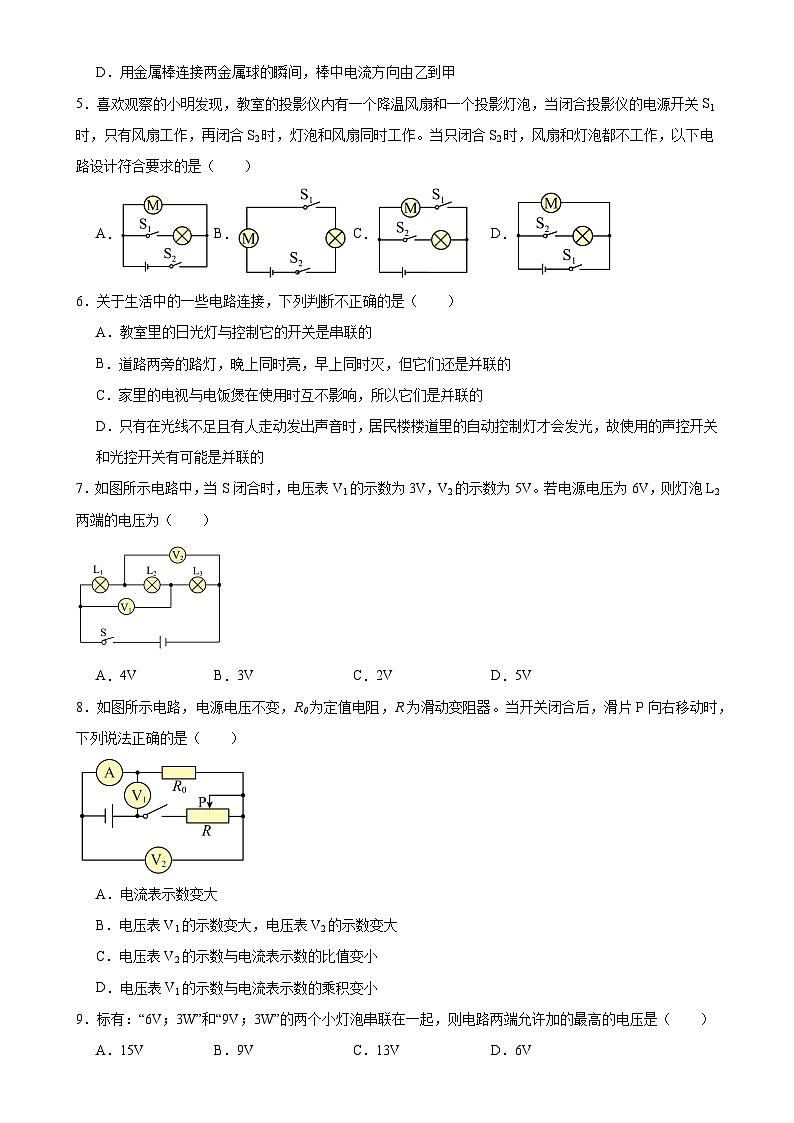

5．喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是（ ）
A．B．C．D．
6．关于生活中的一些电路连接，下列判断不正确的是（ ）
A．教室里的日光灯与控制它的开关是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，但它们还是并联的
C．家里的电视与电饭煲在使用时互不影响，所以它们是并联的
D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，故使用的声控开关和光控开关有可能是并联的
7．如图所示电路中，当S闭合时，电压表V1的示数为3V，V2的示数为5V。若电源电压为6V，则灯泡L2两端的电压为（ ）
A．4VB．3VC．2VD．5V
8．如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器。当开关闭合后，滑片P向右移动时，下列说法正确的是（ ）

A．电流表示数变大
B．电压表V1的示数变大，电压表V2的示数变大
C．电压表V2的示数与电流表示数的比值变小
D．电压表V1的示数与电流表示数的乘积变小
9．标有：“6V；3W”和“9V；3W”的两个小灯泡串联在一起，则电路两端允许加的最高的电压是（ ）
A．15VB．9VC．13VD．6V

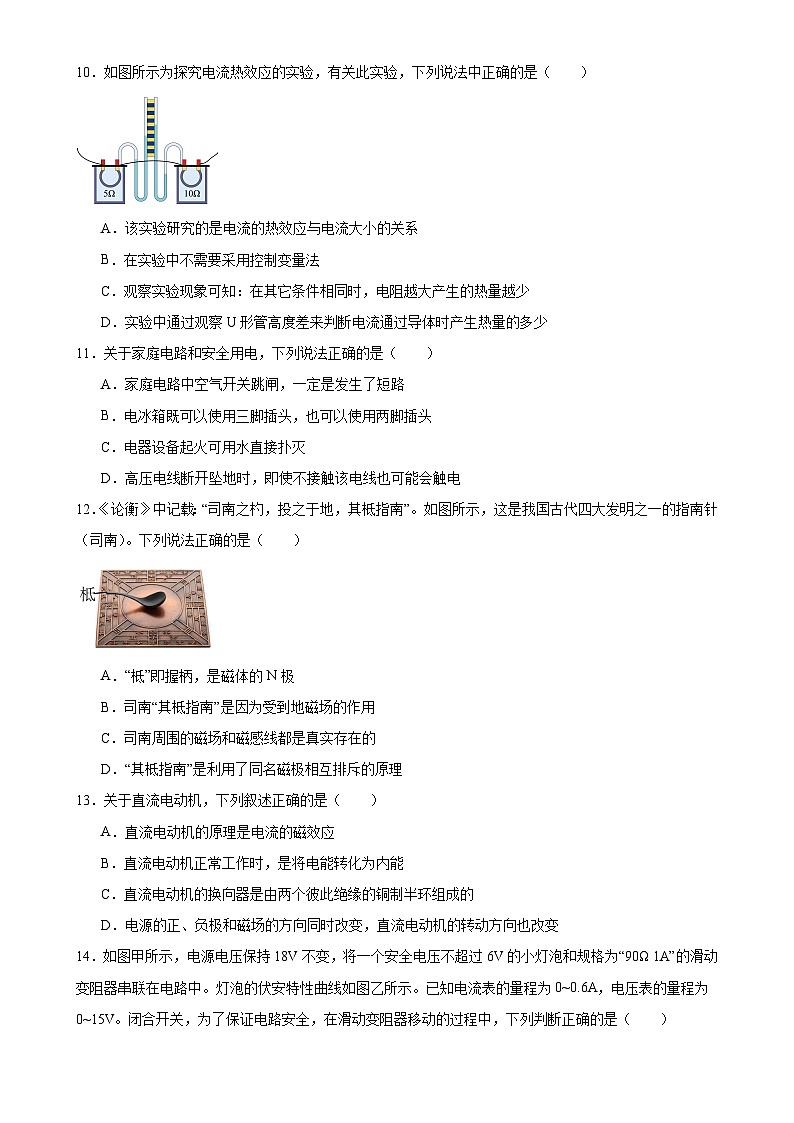

10．如图所示为探究电流热效应的实验，有关此实验，下列说法中正确的是（ ）

A．该实验研究的是电流的热效应与电流大小的关系
B．在实验中不需要采用控制变量法
C．观察实验现象可知：在其它条件相同时，电阻越大产生的热量越少
D．实验中通过观察U形管高度差来判断电流通过导体时产生热量的多少
11．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路中空气开关跳闸，一定是发生了短路
B．电冰箱既可以使用三脚插头，也可以使用两脚插头
C．电器设备起火可用水直接扑灭
D．高压电线断开坠地时，即使不接触该电线也可能会触电
12．《论衡》中记载：“司南之杓，投之于地，其柢指南”。如图所示，这是我国古代四大发明之一的指南针（司南）。下列说法正确的是（ ）

A．“柢”即握柄，是磁体的N极
B．司南“其柢指南”是因为受到地磁场的作用
C．司南周围的磁场和磁感线都是真实存在的
D．“其柢指南”是利用了同名磁极相互排斥的原理
13．关于直流电动机，下列叙述正确的是（ ）
A．直流电动机的原理是电流的磁效应
B．直流电动机正常工作时，是将电能转化为内能
C．直流电动机的换向器是由两个彼此绝缘的铜制半环组成的
D．电源的正、负极和磁场的方向同时改变，直流电动机的转动方向也改变
14．如图甲所示，电源电压保持18V不变，将一个安全电压不超过6V的小灯泡和规格为“90Ω 1A”的滑动变阻器串联在电路中。灯泡的伏安特性曲线如图乙所示。已知电流表的量程为0~0.6A，电压表的量程为0~15V。闭合开关，为了保证电路安全，在滑动变阻器移动的过程中，下列判断正确的是（ ）
A．灯泡的电阻随灯泡两端电压增加而减小
B．当电压表示数为12V时，灯泡1h消耗的电能为3240J
C．当灯泡电压为3V时，滑动变阻器的阻值为5Ω
D．滑动变阻器阻值范围为24~50Ω
二、填空题
15．如图，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力将活塞迅速下压，筒内空气温度升高，硝化棉燃烧，筒内空气的内能改变是通过 的方式实现的，该过程能量转化的特点与汽油机 冲程的能量转化相同，此单缸四冲程汽油机，飞轮转速为3000r/min，则1s对外做功 次，汽油机工作时，通常都用水进行冷却，若冷却用水共为5kg，则水由20℃升高到100℃时吸收 J热量。（水的比热容为4.2×103J/kg·℃）
16．电视机接收到的图像信号和声音信号是用 传递来的。核能属于 能源。（填“可再生”或“不可再生”）
17．甲、乙两物体质量之比是4∶1，用两个相同的酒精灯分别给它们同时加热，假设酒精灯放出的热量都被它们吸收，甲、乙两物体温度随时间变化的图像如图所示，则经过4分钟，甲、乙升高的温度之比是 ；甲、乙的比热容之比是 ；若甲的比热容是0.4×103J/（kg·℃），则乙的比热容是 J/（kg·℃）。
18．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，通过L1的电流为I1，通过L2的电流为I2，则I1:I2＝ ；L1两端的电压为U1，L2两端的电压为U2，则U1:U2＝ 。
19．据报道：近几年有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻，线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将 （减小/增大），电流通过该接触处产生的热量 （减少/增多），从而使局部温度升高，同时接触处的电阻又将随着温度的升高而 （减小/增大），从而形成电热的逐步积累和恶性循环，以致引发火灾。
20．如图所示，电源电压恒为4V，定值电阻，，则开关闭合后，电流表的示数是 A，通电5min，整个电路中产生的热量是 J。
三、实验题
21．物理社团的同学们做“测量小灯泡电功率”的实验。实验室有如下器材：电压恒为6V的电源、额定电压为2.5V的小灯泡（灯丝电阻约为10Ω）、电压表、电流表、开关各一个、规格分别为R1“10Ω 1A”和R2“50Ω 0.5A”的滑动变阻器各一个、导线若干。
（1）同学们设计了如图甲所示的电路，应选用的滑动变阻器是 （选填“R1”或“R2”），该实验中滑动变阻器的主要作用是 。
（2）正确连接电路后，闭合开关，发现电压表、电流表均有示数，但小灯泡不亮，经检查，电路连接无误，各元件完好，那么可能的原因是 。
（3）排除故障后，移动滑动变阻器的滑片，测出多组数据，画出了小灯泡的U﹣I图像，如图乙所示，则小灯泡的额定功率为 W。
（4）若没有电流表，利用一个电压表和一个电阻箱，也测出了小灯泡的额定功率。同学们按图丙所示的电路图连好实物，进行了如下实验操作：
①只闭合S1，移动滑动变阻器的滑片，使电压表的示数为2.5V；
②下一步操作是 ，当电压表示数为 V时，读出电阻箱连入电路的阻值R0；
③利用上述测出的物理量及已知量，写出小灯泡额定功率的表达式；P＝ 。
22．如图所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：
(1)用笔画线代替导线，在乙图中将变阻器正确连入电路；( )
小谦在电路中接入滑动变阻器的作用是 ；
(2)比较实验2和3，说明通电导线在磁场中受力方向与 有关，比较实验 ，说明通电导线在磁场中受力方向与电流方向有关；
(3)小谦通过观察导线运动方向，来判断导线在磁场中受力方向，用到的科学方法是 ；
(4)小谦想在甲图的基础上对实验进行改造，来探究影响感应电流方向的因素，为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的 。
四、计算题
23．小红家额定功率为2000W的电热水器，装满30kg水后连续正常加热35min。水的温度由30°C升高到60°C。已知c水=4.2×103J/(kg°C)，求：
（1）加热过程中水吸收的热量；
（2）此过程电热淋浴器的热效率。
24．如图甲所示电路，电源电压恒为4.5V。闭合开关S后，滑片P由右向左滑动，因变阻器某处发生断路，滑片P向左移动一段距离后电流表才有读数，当电流表开始有读数时，才闭合开关S1，此时电压表的示数为2.5V。电流表读数I与滑片P滑动距离s的关系如图乙所示。求：
（1）当电流表开始有读数时，R1接入电路的阻值；
（2）当滑片P移到s=2cm处时，电阻R0在10s内产生的热量；
（3）电压表的量程为“0~3V”，电流表的量程为“0~0.6A”。若R1未断路，为保护电路安全，R0的电功率变化范围。

参考答案：
1．B
【详解】分子之间存在引力和斥力，剥开粽子时粽叶和米粒之间会出现“拉丝”的现象，说明分子之间存在引力。故ACD不符合题意，B符合题意。
故选B。
2．C
【详解】A．热水倒入茶杯，茶杯的温度升高，是通过热传递方式改变茶杯的内能，故A不符合题意；
B．炒菜时不断翻炒锅中的蔬菜，蔬菜温度升高，是通过热传递方式改变蔬菜内能的，故B不符合题意；
C．双手相互搓动，两手克服摩擦做功，手的内能增加，温度升高，是通过做功方式改变内能，故C符合题意；
D．寒冷的冬天，向手“呵气”取暖，是通过热传递方式改变物体内能的，故D不符合题意。
故选C。
3．B
【详解】A．根据能量转化可知，酒精通过燃烧，将化学能转化为内能，故A错误；
B．试管内的水吸收热量，温度升高，是通过热传递增加物体内能，故B正确；
C．试管内水蒸气将软木塞冲出的过程中，利用内能做功，将水蒸气的内能转化为软木塞机械能；汽油机的压缩冲程机械能转化成内能，该实验中能量转化是内能转化为机械能，能量转化形式不同，故C错误；
D．活塞冲出时，水蒸气的内能对活塞做功，水蒸气的内能会减小，温度降低，水蒸气液化成小水珠，形成“白气”，故D错误。
故选B。
4．C
【详解】A．摩擦起电是电荷发生了转移，而不是创造了电荷，甲验电器带负电是因为它得到了电子，故A正确，不符合题意；
B．验电器的制作原理是同种电荷相互排斥，所以验电器可以检验物体是否带电，故 B正确；不符合题意；
C．用橡胶棒连接两金属球，由于橡胶棒是绝缘体， 甲验电器的负电荷不能转移到乙验电器，因此两个验电器金属箔片的张角都不会发生改变，故C错误，符合题意；
D．用金属棒连接两金属球的瞬间，由于A带负电，B不带电，则A验电器的电子通过金属棒转移到B验电器，由于自由电子的定向移动方向与电流方向相反，所以金属棒中所形成的电流方向由乙到甲，故D正确，不符合题意。
故选C。
5．D
【详解】A．图中开关S2连接在干路上，当仅闭合开关S1时，风扇和灯泡均不能工作，故A不符合题意；
B．图中开关S1、开关S2、风扇和灯泡均串联在电路中，当仅闭合开关S1或仅闭合开关S2时，风扇和灯泡均不能工作，故B不符合题意；
C．图中风扇和灯泡并联，开关S1控制通过风扇的电流，开关S2控制通过灯泡的电流，当只闭合开关S2时，灯泡能工作，风扇不能工作，故C不符合题意；
D．图中风扇和灯泡并联，开关S1连接在干路上，开关S2控制通过灯泡的电流，当闭合开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作，当只闭合S2时，风扇和灯泡都不工作，故D符合题意。
故选D。
6．D
【详解】A．开关与用电器之间采用串联连接，教室里的日光灯与控制它的开关是串联的，故A正确，不符合题意；
B．路灯如果采用串联连接，一盏灯断开，所有路灯都不亮，所以路灯应采用并联连接，故B正确，不符合题意；
C．家庭电路中各用电器之间采用并联连接方式，故C正确，不符合题意；
D．只有在光线不足且有人走动发出声音时，居民楼楼道里的自动控制灯才会发光，所以使用的声控开关和光控开关是串联的，故D错误，符合题意。
故选D。
7．C
【详解】由图知道，三个灯泡为串联，根据电压表的使用规则知道，电压表与被测用电器并联，且V1 测L1和L2两端总电压，V2 测L2和L3两端的电压，故
U1 +U2 +U3 =6V---①
U1 +U2 =3V------②
U2 +U3 =5V-----③
由①②③知道，灯泡L2 两端的电压U2 =2V。
故选C。
8．D
【详解】由电路图可知，当开关闭合后，R0与R串联，电压表V1测电源两端的电压，电压表V2测R0两端的电压，电流表A测电路中的电流。
ABD．因电源电压不变，所以，滑片移动时，电压表V1的示数不变，故B错误；
当滑片P向右移动时，变阻器接入电路中的电阻变大，电路的总电阻变大，
由欧姆定律可知，电路中的电流变小，即电流表A的示数变小，故A错误；
则电压表V1的示数与电流表示数的乘积变小，故D正确；
C．电压表V2的示数与电流表示数的比值为定值电阻R0的阻值，所以，电压表V2的示数与电流表示数的比值不变，故C错误。
故选D。
9．C
【详解】由P＝UI可得，两灯泡的额定电流分别为
由可得，两灯泡的电阻分别为
因串联电路中各处的电流相等，为确保电路安全，则两灯泡串联时，电路中的最大电流
因串联电路中总电阻等于各分电阻之和，则电路两端允许加的最大电压
故C符合题意，ABD不符合题意。
故选C。
10．D
【详解】A．由图知道，两电阻丝串联，电流相同，通电时间也相同，但电阻不同，故该实验探究的是电流产生的热量与电阻的关系，故A错误；
B．电流产生热量的多少，与电阻大小、电流大小和通电时间有关，研究其中一个因素对产生热量的影响关系时，需要保持另外两个物理量不变。采用的是控制变量法，故B错误；
C．由知道，在电流和通电时间一定时，发热丝产生的热量与电阻成正比，电阻越大，产生的热量越多，故C错误；
D．实验中是通过观察温度计示数的高低来判断电流通过导体时产生热量的多少，采用的是转换法，故D正确。
故选D。
11．D
【详解】A．家庭电路中空气开关跳闸，可能是发生了短路，也可能是总功率过大，故A错误；
B．电冰箱必须使用三脚插头，让金属外壳接线地，因此不能使用两脚插头，故B错误；
C．水是导体，电器设备起火不可用水直接扑灭，应用干式灭火器，二氧化碳或1211灭火器灭火，也可用泡沫灭火器灭火，不得已时可用干沙灭火，故C错误；
D．高压电线断开坠地时，有可能会形成跨步电压触电，即不接触该电线也可能会触电，故D正确。
故选D。
12．B
【详解】A．司南也就是指南针，其指南的一端是南极（S极）；“其柢指南”中“柢”是握柄，是磁体的S极，故A错误；
B．司南是利用地磁场对磁体有力的作用指示南北的，所以司南“其柢指南”是因为受到地磁场的作用，故B正确；
C．司南周围的磁场是真实存在的，而磁感线是为了形象直观地描述磁场而引入的，不是真实存在的，故C错误；
D．指南针是利用地磁场对磁体有力的作用指示南北的，地磁南极在地理北极附近，而地磁北极在地理南极附近。由地磁场的知识可知，“其柢指南”，“柢”所对是地磁北极，是利用了异名磁极相互吸引的原理，故D错误。
故选B。
13．C
【详解】A．直流电动机的原理是通电线圈在磁场中受力转动，电磁铁的工作原理是电流的磁效应，故A错误；
B．直流电动机正常工作时，消耗电能，产生机械能，所以直流电动机正常工作时是将电能转化为机械能，故B错误；
C．直流电动机的换向器是由两个彼此绝缘的铜制半环组成的，换向器是用来改变电流的方向，故C正确；
D．电源的正负极和磁场的方向同时改变，直流电动机的转动方向不变，只改变其中一个时，直流电动机的转动方向会发生变化，故D错误。
故选C。
14．D
【详解】A．从图乙中看出，当灯泡电压为1V时，灯泡电流为0.1A，此时灯泡电阻为
当灯泡电压为6V时，灯泡电流为0.5A，此时灯泡电阻为
可看出，灯泡的电阻随灯泡两端的电压的增大而增大，故A错误；
B．R与灯串联，电压表测滑动变阻器R两端的电压，当电压表示数为12V时，灯两端的电压
U灯=U-UR=18V-12V=6V
由图乙可知，此时I灯=0.5A，灯泡1h消耗的电能为
W灯=U灯I灯t=6V×0.5A×1×3600s=10800J
故B错误；
C．当灯泡电压为3V时，电路中的电流
Imin=I灯=0.3A
变阻器两端电压
滑动变阻器接入电路的阻值为
故C错误；
D．由C可知，电压表示数15V已经满偏，此时滑动变阻器接入的电阻最大为50Ω，当灯泡两端电压最大为6V时，电路中的电流最大为0.5A，此时滑动变阻器接入的电阻最小
所以滑动变阻器的阻值范围为24-50Ω，故D正确。
故选D。
15． 做功 压缩 25 1.68×106
【详解】[1][2]在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来，这是因为压缩筒内空气做功，使筒内空气的内能增加；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程的能量转化相同。
[3]已知单缸四冲程汽油机飞轮转速为3000r/min即50r/s，汽油机在一个工作循环中活塞往复2次，飞轮转动2周，对外做功1次，故该汽油机1s内对外做功25次。
[4]水吸收的热量
Q吸=cm（t﹣t0)=4.2×103J/（kg·℃）×5kg×（100℃-20℃)=1.68×106J
16． 电磁波 不可再生
【详解】[1]广播、电视、手机属于无线电通信，都是通过电磁波传递信息的，所以电视机接收到的图像信号和声音信号是利用电磁波传递的。
[2]核能消耗后不能短期内从自然界得到补充，是不可再生能源。
17． 1∶2 1∶2
【详解】[1]由题图可知，经过4分钟，甲升高的温度为
乙升高的温度为
所以，甲、乙升高的温度之比是
[2]加热4min，甲、乙吸收的热量相同，根据可得，甲、乙的比热容之比是
[3]若甲的比热容是0.4×103J/（kg·℃），则乙的比热容是
18． 1:1 1:3
【详解】[1]由电路图可知，两灯串联，电压表测量L1两端的电压，因为串联电路中各处电流相等，所以通过两灯的电流之比为
[2]已知电源电压为6V，电压表测量L1两端的电压，因为串联电路电源电压等于各用电器两端的电压之和，所以电压表示数小于6V，由图乙可知，若电压表所选量程为0~3V，分度值是0.1V，读数是1.5V，符合要求，若电压表所选量程为0~15V，分度值是0.5V，读数是7.5V，不符合要求，故灯泡L1两端的电压
则L2两端的电压为
则
19． 增大 增多 增大
【详解】[1][2][3]线路连接处由于接触不良，即接触面积变小，电流通过时受到的阻碍作用增大，因此电阻增大；线路连接处相对于其他地方电阻增大，根据焦耳定律Q=I2Rt，在电流相同、时间相同的情况下产生了更多的热量，因此导致局部温度升高，接触处温度升高，使接触处的电阻进一步变大，产生更多的热量，使温度迅速升高，温度过高容易引发火灾。
20． 0.3 360
【详解】[1]由电路图知，开关闭合后，、并联，电流表测的是干路电流，则并联后的总电阻为
电流表的示数为
[2]通电5min，整个电路中产生的热量为
21． R2 改变灯的电压 变阻器连入电路中电阻过大 0.625 断开S1、闭合S2，调节电阻箱 2.5
【详解】（1）[1]电源电压恒为6V，小灯泡额定电压为2.5V，灯丝电阻约为10Ω，由欧姆定律，灯的额定电流约为
由串联电路的规律及欧姆定律，灯正常发光时变阻器连入的电阻为
故选用R2“50Ω，0.5A”的滑动变阻器。
[2]灯在额定电压下正常发光，该实验中滑动变阻器的作用是保护电路和改变灯的电压。
（2）[3]闭合开关之后，发现电压表、电流表均有示数，则电路为通路，但小灯泡不亮，经检查，电路连接无误，各元件完好，说明电路中的电流过小，那么可能的原因是：变阻器连入电路中电阻过大。
（3）[4]灯在额定电压下正常发光，根据小灯泡U﹣I图像知，灯在2.5V电压下的电流为0.25A，小灯泡的额定功率为
（4）设计的实验方案如下：
①只闭合开关 S1，移动变阻器的滑片P，使电压表示数为2.5V；
②[5][6]断开S1、闭合S2，调节电阻箱，当电压表示数为2.5V时，读出电阻箱连入电路的阻值R0；此时电阻箱的电阻值等于灯泡的电阻，灯泡的电阻为R0；
③[7]小灯泡额定功率的表达式
22． 保护电路 磁场方向 2、4 转换法 灵敏电流计
【详解】（1）[1][2]滑动变阻器的接线柱按“一上一下”的接；接法如图所示：

滑动变阻器起到保护电路的作用，防止电源被短路而烧坏电源。
（2）[3]比较实验2和3，电流方相相同，磁场方向不同，导体运动的方向不同，说明通电导线在磁场中受力方向与磁场方向有关。
[4]比较实验2、4，磁场方向相同，电流方向不同，导体运动方向不同，说明通电导线在磁场中受力方向与电流方向有关。
（3）[5]实验中通过观察导线运动方向，来判断导线在磁场中受力方向，这种把不易观察的现象转换为能够被观察的现象的方法是转换法。
（4）[6]探究电磁感应现象中影响感应电流方向的因素，不再需要电源供电，需要有一个能够检查电流的工具，故用灵敏电流计代替电源来显示产生的感应电流。
23．（1）3.78×106J；（2）90%
【详解】解答：（1）水吸收的热量
（2）加热过程电热水器消耗的电能
此过程电热淋浴器的热效率
答：（1）加热过程中水吸收的热量3.78×106J；
（2）此过程电热淋浴器的热效率为90%。
24．（1）12.5Ω；（2）4J；（3）0.256W~2.025W
【详解】解：由电路图可知，两开关均闭合时，R1与R0串联，电流表测电路中的电流，电压表测R1两端的电压。
（1）由图乙和题意可知，当电流表开始有读数即I＝0.2A时，滑片P移动的距离x=2cm，此时电压表的示数为2.5V，根据欧姆定律可得，R1接入电路的阻值为
（2）当s=2cm时，电压表的示数为2.5V，因串联电路中总电压等于各分电压之和，所以，R0两端的电压为
根据欧姆定律可得，电阻R0的阻值为
电阻R0在10s内产生的热量为
（3）假设滑动变阻器某处未发生断路，当滑动变阻器接入电路的电阻为零时，此时电路中的电流最大，则电路中的最大电流为
R0的最大电功率为
由（1）知，滑片P移动的距离x=2cm时，变阻器接入电路的电阻为12.5Ω；向左移动6cm时，滑动变阻器接入电路的电阻为
因此每向左移动1cm，滑动变阻器接入电路的电阻减小
所以滑动变阻器的最大电阻为
电路的最小电流为
定值电阻的最小功率为
所以R0的电功率变化范围为0.256W~2.025W。
答：（1）当电流表开始有读数时，R1接入电路的阻值为12.5Ω；
（2）当滑片P移到s=2cm处时，电阻R0在10s内产生的热量为4J；
（3）R0的电功率变化范围为0.256W~2.025W。
实验序号
磁场方向
ab中电流方向
ab运动方向
1
向下
无电流
静止不动
2
向下
由a向b
向左运动
3
向上
由a向b
向右运动
4
向下
由b向a
向右运动
