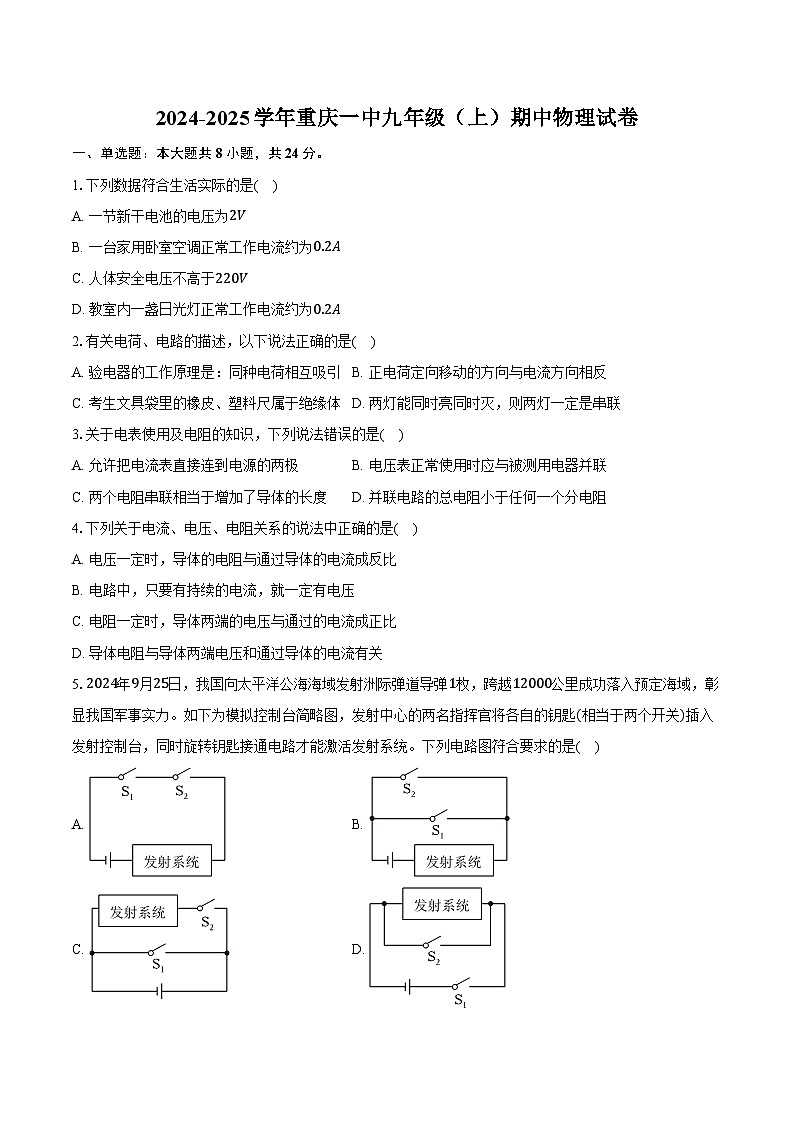

2024-2025学年重庆一中九年级（上）期中物理试卷（含答案）

这是一份2024-2025学年重庆一中九年级（上）期中物理试卷（含答案），共10页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
1.下列数据符合生活实际的是( )
A. 一节新干电池的电压为2V
B. 一台家用卧室空调正常工作电流约为0.2A
C. 人体安全电压不高于220V
D. 教室内一盏日光灯正常工作电流约为0.2A
2.有关电荷、电路的描述，以下说法正确的是( )
A. 验电器的工作原理是：同种电荷相互吸引B. 正电荷定向移动的方向与电流方向相反
C. 考生文具袋里的橡皮、塑料尺属于绝缘体D. 两灯能同时亮同时灭，则两灯一定是串联
3.关于电表使用及电阻的知识，下列说法错误的是( )
A. 允许把电流表直接连到电源的两极B. 电压表正常使用时应与被测用电器并联
C. 两个电阻串联相当于增加了导体的长度D. 并联电路的总电阻小于任何一个分电阻
4.下列关于电流、电压、电阻关系的说法中正确的是( )
A. 电压一定时，导体的电阻与通过导体的电流成反比
B. 电路中，只要有持续的电流，就一定有电压
C. 电阻一定时，导体两端的电压与通过的电流成正比
D. 导体电阻与导体两端电压和通过导体的电流有关
5.2024年9月25日，我国向太平洋公海海域发射洲际弹道导弹1枚，跨越12000公里成功落入预定海域，彰显我国军事实力。如下为模拟控制台简略图，发射中心的两名指挥官将各自的钥匙(相当于两个开关)插入发射控制台，同时旋转钥匙接通电路才能激活发射系统。下列电路图符合要求的是( )
A. B.
C. D.

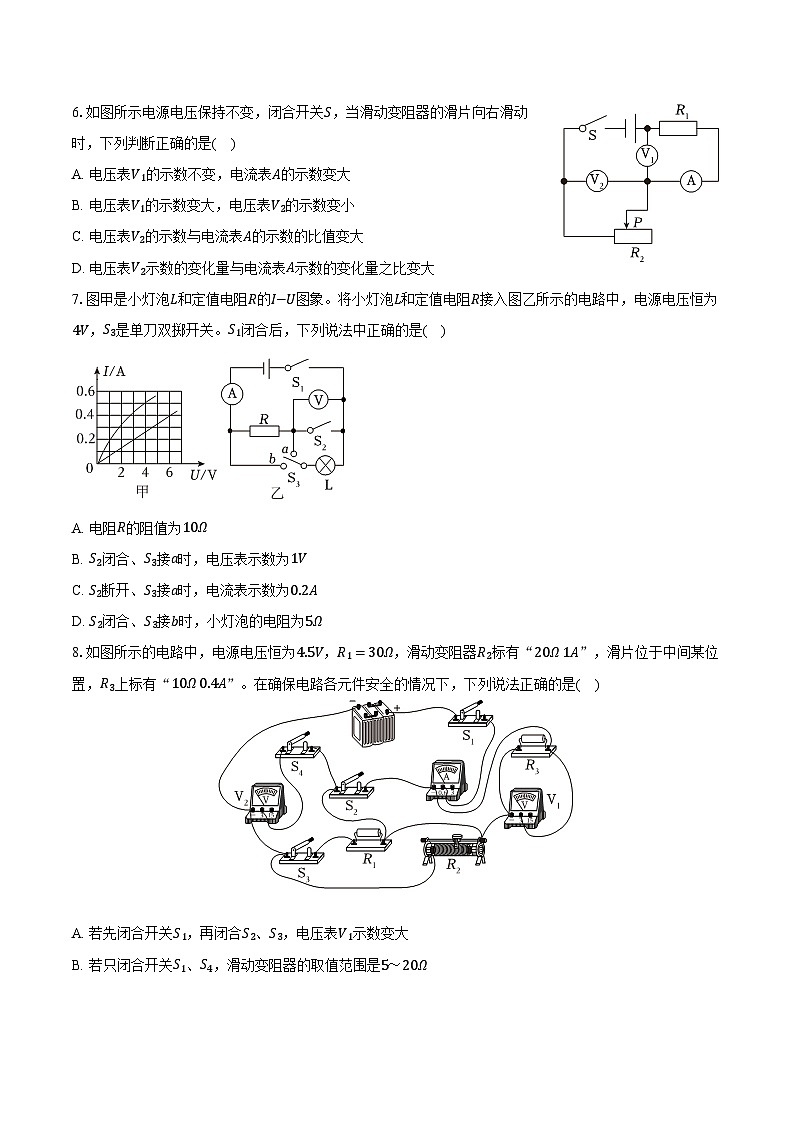

6.如图所示电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是( )
A. 电压表V1的示数不变，电流表A的示数变大
B. 电压表V1的示数变大，电压表V2的示数变小
C. 电压表V2的示数与电流表A的示数的比值变大
D. 电压表V2示数的变化量与电流表A示数的变化量之比变大
7.图甲是小灯泡L和定值电阻R的I−U图象。将小灯泡L和定值电阻R接入图乙所示的电路中，电源电压恒为4V，S3是单刀双掷开关。S1闭合后，下列说法中正确的是( )
A. 电阻R的阻值为10Ω
B. S2闭合、S3接a时，电压表示数为1V
C. S2断开、S3接a时，电流表示数为0.2A
D. S2闭合、S3接b时，小灯泡的电阻为5Ω
8.如图所示的电路中，电源电压恒为4.5V，R1=30Ω，滑动变阻器R2标有“20Ω 1A”，滑片位于中间某位置，R3上标有“10Ω 0.4A”。在确保电路各元件安全的情况下，下列说法正确的是( )
A. 若先闭合开关S1，再闭合S2、S3，电压表V1示数变大
B. 若只闭合开关S1、S4，滑动变阻器的取值范围是5～20Ω
C. 若闭合开关S1、S2、S3，滑动变阻器的最小电阻是4.5Ω
D. 若任意调整开关的状态和移动滑片，电路中最小电流是0.1125A
二、填空题：本大题共6小题，共12分。
9.用丝绸摩擦过的玻璃棒带______电(选填“正”或“负”)；德国物理学家______通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系。
10.将一个阻值为15Ω的定值电阻接在6V的电压两端，则通过它的电流是______A；当它两端电压增加3V时，该电阻阻值是______Ω。
11.如图甲所示电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片P从一端滑到另一端的过程中，两个电阻的I−U关系图象如乙图所示，其中图象a为电阻______的I−U关系图象(选填“R1”或“R2”)；电源电压为______V。
12.如图所示的电路中，电源电压保持不变，a、b、c三处可分别接入电流表或电压表。闭合开关S，R1和R2串联，则电表b为______(选填“电压”或“电流”)表，此时a、c两表的指针偏转角度相同；若想让R1、R2并联，则a、c两表的示数比为______。
13.如图所示将定值电阻R“10Ω 0.4A”和小灯泡L“20Ω 0.3A”连入电路，电源电压任意可调，小灯泡电阻不变。为保证电路安全，若只闭合S2，则电源允许调节的最大电压为______V；若断开S2，闭合S1、S3，则A点允许通过的最大电流是______A。
14.如图甲所示电路，电源电压保持不变，R1、R3为定值电阻，滑动变阻器R2的最大阻值为R。只闭合S1、S4时，移动滑片P，得到两个电压表与电流表A1的关系如图乙，电流表A1与R2连入电阻的关系如图丙，根据图象信息可知乙图中C点电压为______V；当闭合S1、S2、S3时，电流表A2示数为I3。已知：R3=20Ω，U1：U2=5：9，I2：I3=4：15，则I3= ______A。
三、实验探究题：本大题共3小题，共22分。
15.如图甲所示，是小明用3节新干电池探究“电流与电压关系”的实验过程中所连接的实物图。

(1)设计实验时，小明制定了探究思路：保持定值电阻阻值不变，改变定值电阻两端电压，探究电流与电压的关系。物理上把这种科学探究的方法称为______法；
(2)小明若按照图甲连接电路，试触开关时，会看到电流表______示数(选填“有”或“无”)；
(3)小明发现图甲有一根导线接错了，请用笔画线代替导线在错误处画“×”，并改正；
(4)改正错误后，小明第4次测得的电流值大小如图乙所示，为______A；
(5)小明实验测量了几组电压和电流的值，如表所示。从数据上发现电流与电压不成正比例，实验中存在的原因可能是：______。
16.小真同学用如图甲所示的电路图探究“小灯泡正常发光时的电阻”，他选用的电源电压为3V，小灯泡铭牌上标有“2.5V”字样，图乙是未连接完整的实验电路。

(1)按照图甲电路图将图乙实物电路连接完整，导线不能交叉；
(2)闭合开关后，缓慢将滑动变阻器的滑片移动一段距离，发现灯泡始终不发光，则______(选填序号)；
A.直接断开开关，检查导线、灯泡或滑动变阻器是否有故障；
B.继续移动滑动变阻器滑片，观察两电表是否有示数变化；
(3)正确连接电路后，某时刻电压表的示数如图丙所示，为______V；若要测得小灯泡正常发光时的电阻，滑片P应向______(选填“A”或“B”)端移动；
(4)通过移动滑动变阻器的滑片，多次测量小灯泡两端的电压和通过小灯泡的电流，如下表格所示：当小灯泡正常发光时，电阻为______Ω；通过灯泡的电流与灯泡两端的电压不成正比，这是因为______对小灯泡电阻的影响；
(5)在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1 ______ΔR2(选填“>”、“ B 32.5
17.A A 2 变大 A 电压 R1 2.25−3
18.解：
(1)当只闭合开关S时，电路为R1的简单电路，电流表测量电路电流，电流表A1的示数是0.3A，根据欧姆定律可知电源电压U=I1R1=0.3A×20Ω=6V；
(2)再闭合S1时，两电阻并联，电流表A测量干路电流，电流表A的示数为0.45A，根据并联电路的电流特点可知通过R2的电流I2=I−I1=0.45A−0.3A=0.15A，
根据欧姆定律可知R2的阻值R2=UI2=6V0.15A=40Ω。
答：(1)电源电压为6V；
(2)R2的阻值为40Ω。
19.解：(1)已知小灯泡U额=4V，I额=0.5A，由欧姆定律可知，灯泡正常发光时的阻值RL=U额I额=4V0.5A=8Ω；
(2)闭合开关S1和S3，S接b处，灯泡L与滑动变阻器R2串联，电压表测滑动变阻器两端的电压，
由于灯泡的额定电流为0.5A，所以为了保证电路安全，电路中的最大电流应为：Imax=IL=0.5A，
此时灯泡正常发光，滑动变阻器R2接入的阻值最小，R2两端的电压：Umin=U−U额=5V−4V=1V，滑动变阻器R2接入的最小阻值：Rmin=UminImax=1V0.5A=2Ω，
当电压表示数为3V时，滑动变阻器接入的阻值最大，此时灯泡L两端的电压为UL′=U−Umax=5V−3V=2V，
此时电路中的电流最小，Imin=U′LRL=2V8Ω=0.25A，滑动变阻器R2接入的最大阻值Rmax=UmaxImin=3V0.25A=12Ω，
即滑动变阻器接入电路中的电阻最大可以为12Ω，大于滑动变阻器的最大电阻10Ω，所以，为保证电路安全，R2的阻值范围为2～10Ω；
(3)闭合开关S1、S2和S4，S接a处，R2与R1并联，由于R1全部连入电路，所以通过R1的电流为：I1=UR1=5V10Ω=0.5A，
为了使电流表A2安全，通过A2的最大电流为I2=0.6A，故通过c点即干路最大电流为：I总=I1+I2=0.5A+0.6A=1.1A。
故答案为：(1)灯泡正常发光时的阻值是8Ω；
(2)闭合开关S1和S3，S接b处，为保证电路安全，R2的阻值范围是2～10Ω；
(3)为确保电路安全，通过c点的最大电流是1.1A。
20.解：(1)由电路图可知，当开关S接b处时，RN与R0串联，电压表测R0两端的电压，电流表测电路中的电流，
由表中数据可知，N为真空时，RN=100Ω，
则总电阻R总=RN+R0=100Ω+20Ω=120Ω，
根据欧姆定律可得，
电路中的电流为Ib=UR总=12V120Ω=0.1A；
(2)当开关S接a处时，RM与R0串联，电压表测R0两端的电压，电流表测电路中的电流；
若空气从舱体M中逸出，舱体M压强降为0.2×105Pa，查表可知，RM的电阻值为60Ω，
则电路中的总电阻R′总=RM+R0=60Ω+20Ω=80Ω，
电路中的电流为Ia=UR′总=12V80Ω=0.15A，
R0两端电压U0=IaR0=0.15A×20Ω=3V；
(3)已知：UM：UN=1：2，RM：RN=1：5，
根据欧姆定律可得：IaIb=UMRMUNRN=UMUN×RNRM=12×51=52，
因电源电压一定，根据串联电路的特点和欧姆定律可知：
U=Ia(RM+R0)，
U=Ib(RN+R0)，
所以，Ia(RM+R0)=Ib(RN+R0)，
即：52Ib(15RN+20Ω)=Ib(RN+20Ω)
解得：RN=60Ω，RM=15RN=15×60Ω=12Ω，
由表格数据可知，M中的气压PM=0.8×105Pa，N中的气压PN=0.2×105Pa，
所以，此时舱体M内外的气压差为：Δp=PM−PN=0.8×105Pa−0.2×105Pa=6×104Pa。
答：(1)当开关S接b处时，若舱体M不漏气，则电流表A的示数是0.1A；
(2)若空气从舱体M中逸出，舱体M压强降为0.2×105Pa，当开关S接a处时，电压表V的示数为3V；
(3)此时舱体M内外的压强差是6×104Pa。 次数
1
2
3
4
5
电压U/V
1.4
1.8
2.2
2.6
3.0
电流I/A
0.12
0.16
0.20
？
0.28
实验次数
1
2
3
4
5
6
7
发光情况
熄灭
微光
较暗
较亮
亮
明亮
更明亮
电压U/V
0.4
0.9
1.3
1.7
2.1
2.5
3
电流I/A
0.08
0.11
0.14
0.17
0.19
0.2
0.21
