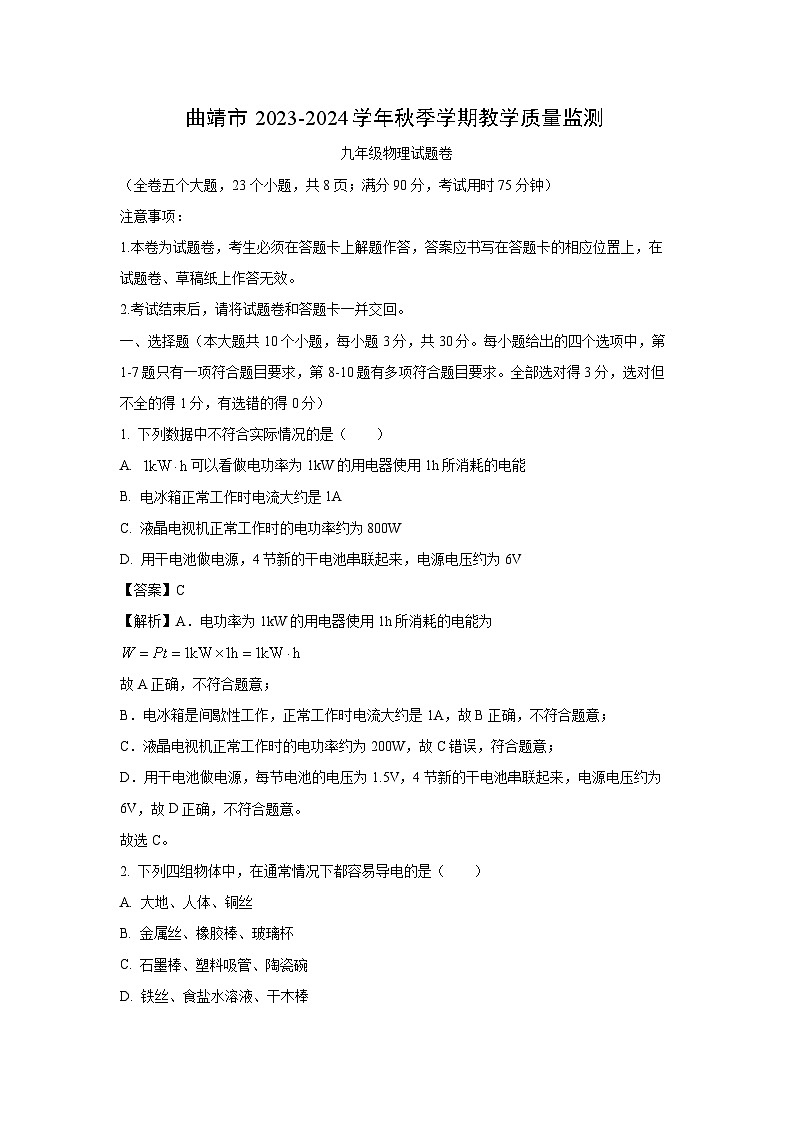

云南省曲靖市2023-2024学年九年级(上)期末题物理试卷(解析版)

这是一份云南省曲靖市2023-2024学年九年级(上)期末题物理试卷(解析版)，共21页。试卷主要包含了 下列说法中，正确的是，3A等内容，欢迎下载使用。
（全卷五个大题，23个小题，共8页；满分90分，考试用时75分钟）
注意事项：
1.本卷为试题卷，考生必须在答题卡上解题作答，答案应书写在答题卡的相应位置上，在试题卷、草稿纸上作答无效。
2.考试结束后，请将试题卷和答题卡一并交回。
一、选择题（本大题共10个小题，每小题3分，共30分。每小题给出的四个选项中，第1-7题只有一项符合题目要求，第8-10题有多项符合题目要求。全部选对得3分，选对但不全的得1分，有选错的得0分）
1. 下列数据中不符合实际情况的是（ ）
A. 可以看做电功率为1kW的用电器使用1h所消耗的电能
B. 电冰箱正常工作时电流大约是1A
C. 液晶电视机正常工作时的电功率约为800W
D. 用干电池做电源，4节新的干电池串联起来，电源电压约为6V
【答案】C
【解析】A．电功率为1kW的用电器使用1h所消耗的电能为
故A正确，不符合题意；
B．电冰箱是间歇性工作，正常工作时电流大约是1A，故B正确，不符合题意；
C．液晶电视机正常工作时的电功率约为200W，故C错误，符合题意；
D．用干电池做电源，每节电池的电压为1.5V，4节新的干电池串联起来，电源电压约为6V，故D正确，不符合题意。
故选C。
2. 下列四组物体中，在通常情况下都容易导电的是（ ）
A. 大地、人体、铜丝
B. 金属丝、橡胶棒、玻璃杯
C. 石墨棒、塑料吸管、陶瓷碗
D. 铁丝、食盐水溶液、干木棒

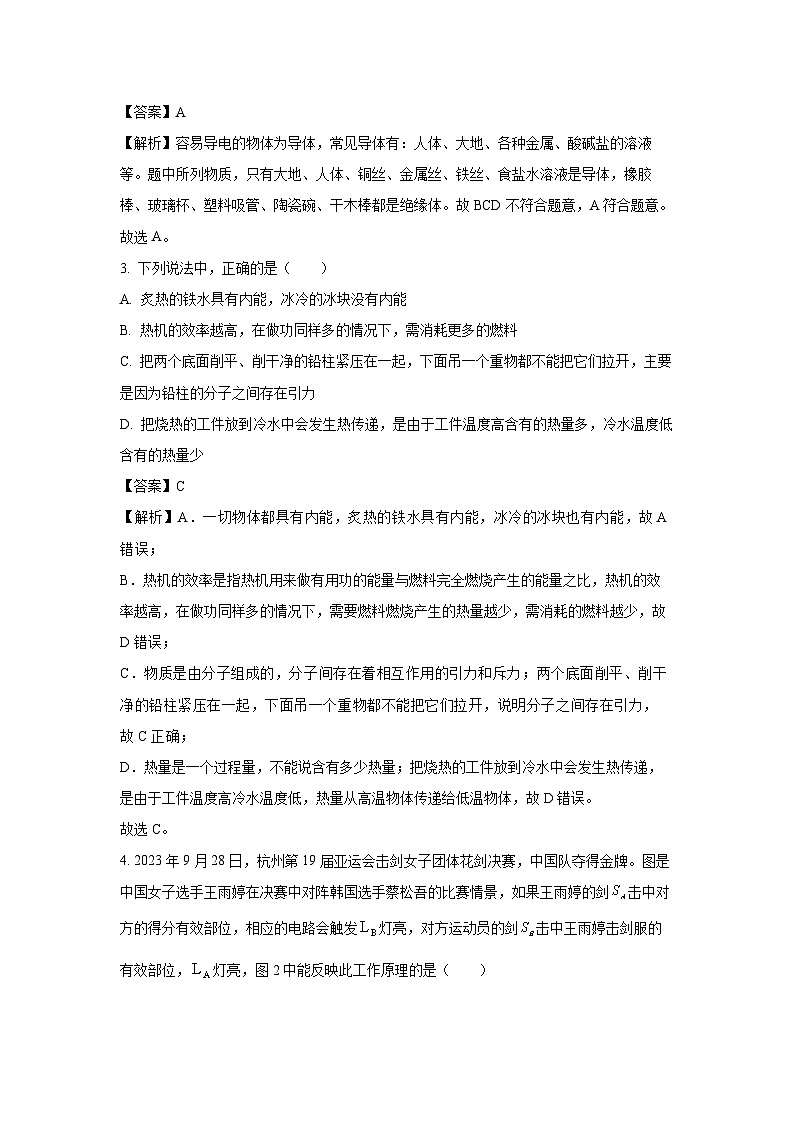

【答案】A
【解析】容易导电的物体为导体，常见导体有：人体、大地、各种金属、酸碱盐的溶液等。题中所列物质，只有大地、人体、铜丝、金属丝、铁丝、食盐水溶液是导体，橡胶棒、玻璃杯、塑料吸管、陶瓷碗、干木棒都是绝缘体。故BCD不符合题意，A符合题意。
故选A。
3. 下列说法中，正确的是（ ）
A. 炙热的铁水具有内能，冰冷的冰块没有内能
B. 热机的效率越高，在做功同样多的情况下，需消耗更多的燃料
C. 把两个底面削平、削干净的铅柱紧压在一起，下面吊一个重物都不能把它们拉开，主要是因为铅柱的分子之间存在引力
D. 把烧热的工件放到冷水中会发生热传递，是由于工件温度高含有的热量多，冷水温度低含有的热量少
【答案】C
【解析】A．一切物体都具有内能，炙热的铁水具有内能，冰冷的冰块也有内能，故A错误；
B．热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比，热机的效率越高，在做功同样多的情况下，需要燃料燃烧产生的热量越少，需消耗的燃料越少，故D错误；
C．物质是由分子组成的，分子间存在着相互作用的引力和斥力；两个底面削平、削干净的铅柱紧压在一起，下面吊一个重物都不能把它们拉开，说明分子之间存在引力，故C正确；
D．热量是一个过程量，不能说含有多少热量；把烧热的工件放到冷水中会发生热传递，是由于工件温度高冷水温度低，热量从高温物体传递给低温物体，故D错误。
故选C。

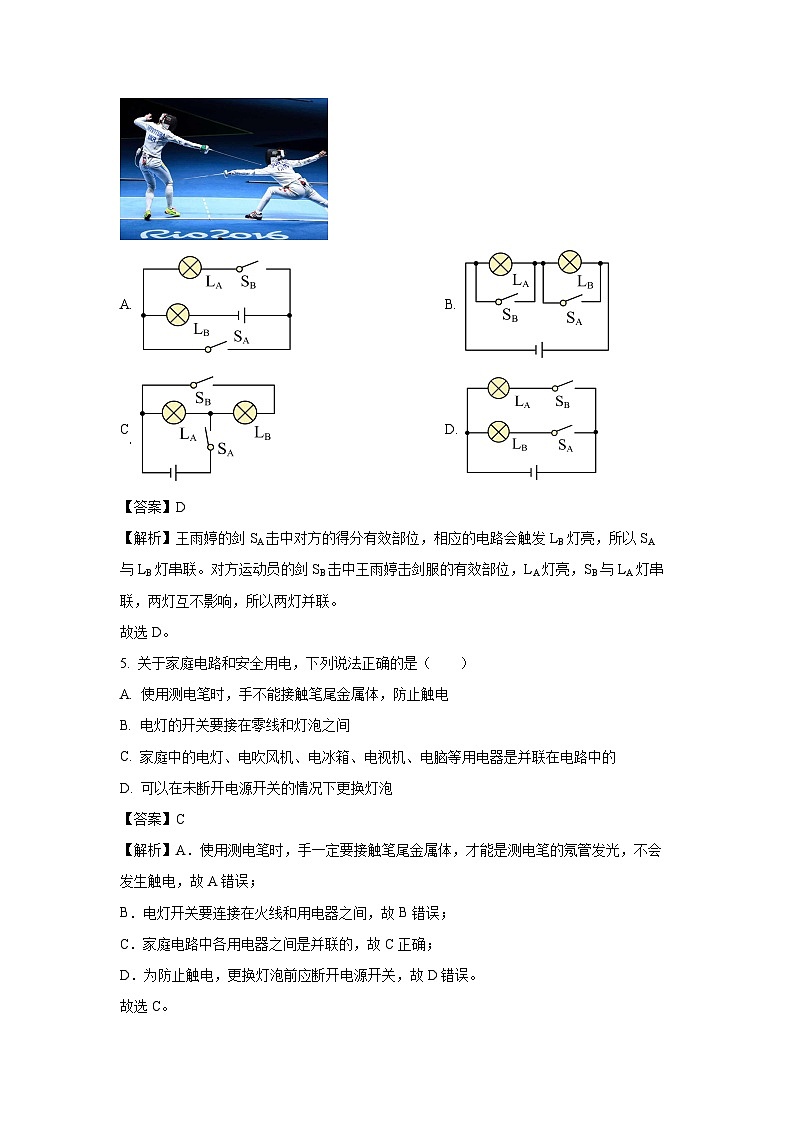

4. 2023年9月28日，杭州第19届亚运会击剑女子团体花剑决赛，中国队夺得金牌。图是中国女子选手王雨婷在决赛中对阵韩国选手蔡松吾的比赛情景，如果王雨婷的剑击中对方的得分有效部位，相应的电路会触发灯亮，对方运动员的剑击中王雨婷击剑服的有效部位，灯亮，图2中能反映此工作原理的是（ ）
A. B.
C D.
【答案】D
【解析】王雨婷的剑SA击中对方的得分有效部位，相应的电路会触发LB灯亮，所以SA与LB灯串联。对方运动员的剑SB击中王雨婷击剑服的有效部位，LA灯亮，SB与LA灯串联，两灯互不影响，所以两灯并联。
故选D。
5. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 使用测电笔时，手不能接触笔尾金属体，防止触电
B. 电灯的开关要接在零线和灯泡之间
C. 家庭中的电灯、电吹风机、电冰箱、电视机、电脑等用电器是并联在电路中的
D. 可以在未断开电源开关的情况下更换灯泡
【答案】C
【解析】A．使用测电笔时，手一定要接触笔尾金属体，才能是测电笔的氖管发光，不会发生触电，故A错误；
B．电灯开关要连接在火线和用电器之间，故B错误；
C．家庭电路中各用电器之间是并联的，故C正确；
D．为防止触电，更换灯泡前应断开电源开关，故D错误。
故选C。
6. 如图甲所示，定值电阻R与一个标有“12V；6W”的小灯泡（忽略温度对灯丝电阻的影响）接在一个电压可调的电源两端，电流表的量程为，电流表的量程为。闭合开关S时，电流表、的指针偏转均如图乙所示，下列说法正确的是（ ）
A. 流过定值电阻R的电流是0.3A
B. 定值电阻R的阻值为6Ω
C. 流过定值电阻R和灯L的电流之比是
D. 在确保电路元件安全的情况下，电流表的最大示数为2.6A
【答案】B
【解析】A．如图，两个电阻并联，电流表A1在干路，A2在支路，测通过灯泡的电流；电流表、的指针偏转相同，则A1接量程，读数为1.5A；A2接量程，读数为0.3A；流过定值电阻R的电流是
故A错误；
B．灯泡的电阻
灯泡两端电压等于电源电压，电源电压
定值电阻R的阻值为
故B正确；
C．流过定值电阻R和灯L的电流之比
故C错误；
D．在确保电路元件安全的情况下，灯泡两端的电压不能超过额定电压，此时通过灯泡的最大电流
电源电压最大为12V时，定值电阻的最大电流
电流表的最大示数为
故D错误。
故选B。
7. 如图是小敏连接的实验电路，电源电压为3V保持不变，检查导线连接无误后，闭合开关，发现灯泡、均不发光，于是他用一个电压表来排查故障。当电压表并联在两端时示数为0，并联在两端时电压表有示数，且示数接近电源电压。由此判断电路的故障是（ ）
A. 断路B. 断路C. 短路D. 短路
【答案】B
【解析】由图可知，两灯串联，闭合开关，发现灯泡L1、L2均不发光，说明电路发生断路了，当电压表并联在L1两端时示数为0，说明L1没有断路，是其他电路断路了，并联在L2两端时电压表有示数，且示数接近电源电压，说明L2发生了断路。故B符合题意，ACD不符合题意。
故选B。
8. 如图是一个自制秤的工作原理图，是定值电阻，滑动变阻器R的滑片和滑杆连接，当往秤盘中放物体时，滑杆带动滑动变阻器的滑片向上移动。下列说法正确的是（ ）
A. 被测物体质量越大，电流表示数越小
B. 被测物体质量越大，电路的总电阻越小
C. 被测物体质量越小，R两端电压越大
D. 被测物体质量越小，消耗的功率越大
【答案】AD
【解析】AB．有图可知，R与R0串联，电流表测电路中的电流，滑杆中心是支点固定不动，当被测物体质量越大，物体重力越大，对秤盘的压力越大，秤盘向下运动，滑片向上运动，滑动变阻器接入电阻变大，R0电阻不变，根据串联电路电阻规律，总电阻变大，总电压不变，根据欧姆定律可知，电流变小，电流表示数变小，故A正确，B错误；
CD．当被测物体质量越小，物体重力越小，对秤盘的压力越小，秤盘向上运动，滑片向下运动，滑动变阻器接入电阻变小，R0电阻不变，根据串联电路电阻规律，总电阻变小，总电压不变，根据欧姆定律可知，电流变大，R0电阻不变，根据可知，R0电功率变大，根据可知，R0电压变大，总电压不变，根据可知，R两端电压变小，故C错误，D正确；
故选AD。
9. 图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。下列说法正确的是（ ）
A. 实验中，通过U形管中液面高度的变化来反映密闭空气温度的变化
B. 图甲中两容器中的电阻丝串联起来连入电路中，目的是使通过两段电阻丝的电流相同，通电一段时间后，左、右两边容器内电阻丝产生的热量之比是
C. 图乙中在右侧容器的外部，将一个5Ω的电阻和这个容器内的电阻并联，目的是使通过两个容器中电阻的电流不同
D. 若将乙图中容器外5Ω的电阻换成10Ω，则不能探究电流通过导体产生的热量与电流的关系
【答案】AC
【解析】A．电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，体现的是转换思想，所以实验中，通过U形管中液面高度的变化来反映密闭空气温度的变化。故A正确；
B．甲图中两容器中的电阻丝串联起来连入电路中， 通过两段电阻丝的电流相同，根据Q =I2Rt，可知在电流和通电时间不变时，电阻产生的热量与电阻成正比，故甲图中左右两容器中相同时间电阻丝产 生的热量之比为1∶2，故B错误；
C．图乙中在右侧容器的外部，将一个5Ω的电阻和这个容器内的电阻并联，左侧电阻的电流是干路电路，右侧容器内通过的电流是支路电流，所以电流不一样，故C正确；
D．若将乙图中容器外5Ω的电阻换成10Ω，也是没有影响的，左侧容器的电流依然是干路电流，大于右侧容器内的电流，还是可以探究电流通过导体产生的热量与电流的关系，故D错误。
故选AC。
10. 图甲所示的电路中，滑动变阻器R的滑片P从b端向a端滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是（ ）
A. 的阻值是10Ω
B. 电源电压为4.5V
C. 滑动变阻器的最大阻值是50Ω
D. 当电流表示数为0.3A时，滑动变阻器接入电路的阻值为5Ω
【答案】ABD
【解析】ABC．当滑动变阻器的滑片在a端时，电路为R0的简单电路，电流表测电路中的电流，由乙图可得此时电流为0.45A，根据欧姆定律可得：电源的电压
U=IR0=0.45A×R0……①
当滑片在b端时，电阻R0与滑动变阻器的最大阻值串联，电压表测滑动变阻器两端的电压，电流表测量总电流，由乙图可得此时电流为0.15A，根据串联电压规律得
……②
解得电源的电压U=4.5V，R0=10Ω。滑动变阻器的最大阻值
故AB正确，C错误；
D．当电流表示数为0.3A时，电路总电阻为
则滑动变阻器接入电路的阻值为
故D正确。
二、填空题（本大题共6个小题，11-15题每小题2分，16题4分，共14分）
11. 云南特色小吃“过桥米线”的汤香气扑鼻是______________现象。如图所示，用丝绸摩擦过的玻璃棒接触验电器的金属球时，发现金属箔片先闭合后又张开，这表明验电器原来带有___________电荷。
【答案】扩散 负
【解析】[1]我们能闻到各种味道是由于分子在不停的做无规则运动，即扩散现象。
[2]用丝绸摩擦过的玻璃棒带正电，接触验电器的金属球时金属箔片先闭合，说明电荷发生了中和，即验电器原来带有负电荷。
12. 图甲是某电煮锅的工作电路图，有加热和保温两个挡位，电煮锅的加热功率为1100W，保温功率为220W，则电阻为___________Ω。断开家中其它用电器，让该电煮锅单独工作，图乙所示的电能表10min内转了200圈，则该电煮锅的实际加热功率是_____________W。
【答案】55 1000
【解析】[1]当开关S1闭合时，电阻R1、R2并联，当开关S1断开时，只有R1工作；根据并联电路的电阻可 知，并联电路的总电阻小于任一分电阻，由可知，当开关S1闭合时，电阻R1、R2并联， 此时电路的电阻最小，电功率最大，为加热挡；当开关S1断开时，只有R1工作，此时电路中的总电阻最大，电功率最小，为保温挡，加热时电煮锅的加热功率为1100W，保温功率为220W，由式子得
代入数据得
解得，R1=220Ω，R2=55Ω。
[2]电能表10min内转了200圈，消耗的电能为
该电煮锅的实际加热功率是
13. 产品型号为JA-F10A的手持风扇，上面标明输入电压为5V，电池容量为2000mA·h，它充满电后，大约储存了____________J的电能。如果焦炭完全燃烧获得的热量和这些电能相等，需要焦炭的质量是________g（q焦炭＝3.0×107J/kg）。
【答案】 1.2
【解析】[1]储存的电能为
[2]焦炭完全燃烧获得的热量和这些电能相等，即
Q放＝W＝3.6×104J
需要焦炭的质量为
14. 要让一段电路中有电流，它的两端就______________要有电压（选填“一定”或“不一定”）。家庭电路中电流过大的原因是：____________________（写出一点即可）。
【答案】一定 见解析
【解析】[1]电路中有电流，则电路一定为闭合回路，同时电路两端一定有电压。
[2]家庭电路中电流过大的原因是电路中的总功率过大或者发生短路。
15. 内燃机的一个工作循环是由四个冲程组成的，图中的__________（选填“甲”、“乙”、“丙”或“丁”）是压缩冲程。若该四冲程内燃机1秒内对外做功10次，则飞轮转速是_____________r/min。
【答案】甲 1200
【解析】[1]压缩冲程活塞往上运动，进气门、排气门关闭，由图可知甲是压缩冲程。
[2]四冲程内燃机对外做功一次，飞轮转两圈，1秒内对外做功10次，说明飞轮1秒转20圈，所以飞轮的转速为
16. 阅读短文，回答问题
2023年5月30日9时31分，搭载神舟十六号载人飞船的长征二号F遥十六运载火箭在酒泉卫星发射中心成功发射，景海鹏、朱杨柱、桂海潮三名航天员顺利进入太空（如图）。在轨期间，3名航天员在与地面科技人员密切配合下，稳步推进空间应用项目，共开展了70项空间实（试）验和8项人因工程技术研究，获取了大量的实验数据。
神十六乘组还为广大青少年带来一场精彩的太空科普课，新晋“太空教师”景海鹏、朱杨柱、桂海潮开讲的“天宫课堂”第四课，是中国航天员首次在梦天实验舱内进行授课。约48分钟的授课中，“太空教师”介绍并展示了空间站梦天实验舱工作生活场景，演示了球形火焰实验、奇妙“乒乓球”实验、动量守恒实验以及又见陀螺实验，并生动讲解了实验背后的科学原理。
2023年10月31日7时21分，神舟十六号载人飞船轨道舱与返回舱成功分离，在中国空间站出差5个月的航天员景海鹏、朱杨柱、桂海潮，辞别浩瀚星河，路上回家之路。
（1）长征二号F遥十六运载火箭使用偏二甲肼作燃料，是因为偏二甲肼具有较大的_____________（选填“比热容”、“热值”或“密度”）；
（2）如果把动量守恒实验用到的钢球放进高温材料科学实验柜里加热，钢球的内能___________（选填“增加”、“不变”或“减少”），这是通过______________的方式来改变钢球的内能；
（3）球形火焰实验中蜡烛燃烧时将____________能转化为内能和光能。
【答案】（1）热值 （2）增加 热传递 （3）化学
【解析】（1）[1]火箭使用一种叫做偏二甲肼的液体燃料，主要的原因是它具有较大的热值，完全燃烧相同质量的该液体燃料时，可以 释放出更多的热量。
（2）[2][3]钢球放进高温材料科学实验柜里加热，把高温材料的热量传递给钢球，温度升高，内能增加，是通过热传递的方式改变钢球内能。
（3）[4]蜡烛燃烧时，产生热量，以及发光，所以是化学能转化为内能和光能。
三、作图题（本大题共1个小题，共4分）
17. 小明用三个电流表和两个灯泡做实验，检验并联电路干路电流是否等于各支路电流之和，其连接的电路如图所示。这个电路中有一根导线接错了，请在这根导线上打“×”，然后画出正确的连接位置。
【答案】
【解析】要探究并联电路的电流关系，所以应将两灯泡并联，三个电流表分别测量干路和支路电流，所以需通过改动L2与负极相连的导线，将负极与灯泡L2相连的导线改接左下电流表的负接线柱，如图所示：
18. 请用笔画线代替导线，将图中的开关、电灯和插座（插座准备接大功率用电器）接入家庭电路中。
【答案】
【解析】灯泡接法：火线进入开关，再进入灯泡，最后灯泡接零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
四、实验探究题（本大题共4个小题，第18题8分，第19题4分，第20题8分，第21题4分，共24分）
19. 为“比较不同物质吸热的情况”和“探究煤油和菜籽油的热值大小关系”，小依同学组装了如图所示的实验装置。
（1）在安装、调整实验器材时，应先调节___________（选填“A”或“B”）；
（2）若要“比较不同物质吸热的情况”应选择____________两图的装置进行实验，为完成该实验，还需要的测量仪器是______________，实验中用________________来间接反映物质吸收热量的多少（选填“温度计示数的变化”或“加热时间”）；
（3）小依同学在老师指导下进行实验，收集的实验数据记录如下表：
通过分析表中数据可知，___________吸热能力较强（选填“水”或“色拉油”）。物理学中引入了________这个物理量来描述物质的吸热能力；
（4）若要“探究煤油和菜籽油的热值大小关系”应选择________________两图的装置进行实验，实验中用_____________来间接反映燃料热值的大小（选填“温度计示数的变化”或“加热时间”）。
【答案】（1）B （2）甲、乙 ③. 秒表 ④. 加热时间 （3）水 比热容 （4）甲、丙 温度计示数的变化
【解析】（1）[1]在安装、调整实验器材时，为保证酒精灯外焰加热，应自下而上调节，先调节B。
（2）[2]要比较不同物质吸热的情况应加热不同物质并吸收相同热量，吸收热量的多少等于放出热量的多少，故应该放出相同的热量，应燃烧相同质量的相同燃料，故应选甲、乙两图。
[3]实验中要记录加热时间，故还需要的测量仪器是秒表。
[4]燃料相同时，燃烧时间越长放出的热量越多，物质吸收的热量也越多，故实验中用加热时间来间接反映物质吸收热量的多少。
（3）[5]由表中数据可知，加热时间相同，物质吸收热量相同，但水的温度变化量小，故水的吸热能力较强。
[6]物理学中引入了比热容这个物理量来描述物质的吸热能力。
（4）[7]要探究煤油和菜籽油的热值大小关系应使燃料种类不同，被加热的物质相同，故应选甲、丙两图。
[8]实验中燃烧不同燃料加热相同质量的相同物体，被加热的物质相同，吸热能力相同，升高温度越多说明吸收热量越多，即燃料放出的热量越多，即燃料热值大，故是通过比较温度计示数的变化来间接反映燃料热值的大小的。
20. 在“探究影响导体电阻大小的因素”的实验中，采用如图所示的实验装置。电源电压为3V且保持不变，甲、乙、丙是三根镍铬合金制成的导线，甲、乙长度相同但粗细（横截面积）不同，甲、丙粗细相同而长短不同，导线丁是铜导线，长短、粗细与甲导线相同。
（1）依次将导线甲、丁接入电路，通过导线甲的电流较小，通过导线丁的电流较大，则__________（选填“甲”或“丁”）导线的电阻大；探究导线电阻的大小与横截面积的关系，应选用的两根导线是___________；
（2）将导线丁接入电路，闭合开关，用大功率吹风机先对其吹一段时间热风，再改用冷风挡对该导线吹冷风，此过程中观察到电流表的示数先变小后变大，此现象说明导体电阻的大小与导体的____________有关；
（3）本实验主要用到的探究方法是________________（写出一种即可）。
【答案】（1）甲 甲、乙 （2）温度 （3）控制变量法或转换法
【解析】（1）[1][2]实验中，将导线甲、丁接入电路，通过导线甲的电流较小，通过导线丁的电流较大，电路中电阻越大，电流越小，则甲导线的电阻大。
探究导线电阻的大小与横截面积的关系，应控制导线的材料、长度相同，横截面积不同，应选用的两根导线是甲、乙。
（2）[3]将导线丁接入电路，闭合开关，用大功率吹风机先对其吹一段时间热风，观察到电流表的示数先变小，说明导线的温度升高，电阻变大；改用冷风挡对该导线吹冷风，观察到电流表的示数后变大，说明丁导线的温度降低，电阻变小；此现象说明导体电阻的大小与导体的温度有关。
（3）[4]本实验探究其中一个因素对电阻的影响时，控制其他因素不变，主要用到的探究方法是控制变量法。
21. 图甲是测量定值电阻Rx阻值的实验电路图。
（1）用笔画线代替导线把图乙所示的实物图连接完整，要求滑片P向左移动时电流表示数变大_________；
（2）在连接电路时，开关必须处于____________（选填“闭合”或“断开”）状态。闭合开关后，将滑动变阻器的滑片移动到某一位置时，电流表示数为0.4A，电压表的示数如图丙所示，本次测得Rx的阻值为____________Ω；
（3）小敏对实验进行拓展，利用电源（电压未知但恒定不变）、最大阻值为R0的滑动变阻器、电压表、开关等器材，设计了如图丁所示的电路也能测出Rx的阻值，请你完成下列实验步骤：
①按电路图正确连接电路；
②将滑动变阻器的滑片滑到中点，闭合开关S、S1，读出电压表示数为U1；保持滑动变阻器的滑片位置不变，闭合开关S，断开开关S1，读出电压表示数为U2；
③待测电阻Rx=________________（用R0、U1、U2表示）；
（4）完成实验后，同学们又找来几个不同阻值的定值电阻，用图甲所示电路图来探究“通过导体的电流与电阻的关系”。当电阻为15Ω时，电流表的示数为0.1A，换用20Ω的电阻后，闭合开关，应将滑动变阻器的滑片向___________（选填“左”或“右”）端移动，使电压表的示数为____________V，读出电流表的示数。多次换用阻值不同的定值电阻，进行正确操作后即可得出结论；
（5）用标有2.5V的小灯泡替换定值电阻，还可以测量小灯泡的电功率，某小组测量的数据如下表所示。
分析表中数据发现小灯泡亮度越来越暗，是因为小灯泡的实际功率____________（选填“变大”、“变小”或“不变”）的缘故；小灯泡的额定功率是___________W。
【答案】（1） （2）断开 5 （3） （4）右 1.5 （5）变小 0.65
【解析】（1）[1]滑片P向左移动时电流表示数变大，则滑动变阻器接入电路的电阻变小，由电路图知滑动变阻器接左下接线柱与定值电阻串联，如图所示：
（2）[2]为保护电路，连接电路时，开关必须断开，并将滑动变阻器滑片置于阻值最大处。
[3]由图丙可知，电压表所选量程为0~3V，的示数为2V，则Rx两端的电压为2V，则测得Rx的阻值为
（3）[4]闭合开关S、S1，将滑动变阻器滑片滑到中点时，只有滑动变阻器最大值的一半接入电路，此时电压表的示数为电源电压。保持滑动变阻器的滑片位置不变，闭合开关S，断开开关S1时，Rx与滑动变阻器的最大值接入电路，此时电压表测滑动变阻器最大值一半的电压，由串联电路的电压规律可知，Rx两端的电压
由串联电路的电流规律可知，通过Rx的电流
则待测电阻Rx的阻值
（4）[5][6]当电阻为15Ω时，电流表的示数为0.1A，此时电压表的示数为
根据串联电路的分压原理可知，将定值电阻由15Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，则应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为1.5V不变。
（5）[7]由表中数据，根据P=UI可得，灯泡的实际功率越来越小，故小灯泡亮度越来越暗，是因为小灯泡的实际功率变小。
[8]小灯泡的额定电压为2.5V，由表中数据可知，当灯泡两端的电压为2.5V时，电流为0.26A，根据P=UI可得，灯泡的额定功率
22. 如图所示，为了探究发光二极管的单向导电性，把两个发光二极管极性相反地并联起来接入电路，闭合开关，发光二极管A亮，B不亮。接下来的操作是①__________。如果出现②_______________的结果，则初步说明发光二极管具有单向导电性。
【答案】断开开关，将电源的正负极对调，再闭合开关 发光二极管B亮，A不亮
【解析】[1]如图所示，发光的二极管A是从正进负出，二极管正常发光，发光二极管B是负进正出，所以B不发光，为了探究发光二极管的单向导电性，还需要改变电流的方向，故接下来的操作是断开开关，将电源的正负极对调，再闭合开关。
[2]观察灯泡发光的情况，发现原来发光的A现在不发光了，原来不发光的B发光的了，初步说明发光二极管具有单向导电性。
五、综合题（本大题共2个小题，每小题9分，共18分）要求：（1）语言表述简练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数。
23. 下表是型号为MB-RS4098的美的全智能电饭煲的部分产品技术参数。
（1）某次煮饭时在电饭煲内加入1.5L初温为20℃的水，求加热至沸腾水吸收的热量［当时气压为一标准大气压，，］；
（2）若电饭煲加热20分钟，水和米共同吸收的热量为，求加热效率；
（3）此电饭煲的保温能耗合多少J？
【答案】（1）；（2）80%；（3）
【解析】（1）1.5L水的体积为
水的质量为
加热至沸腾水吸收的热量为
（2）加热时间为
加热20分钟消耗的电能为
加热效率为
（3）由表格数据可知，此电饭煲的保温能耗为
答：（1）加热至沸腾水吸收的热量为5.04×105J；
（2）加热效率为80%；
（3）此电饭煲的保温能耗合2.448×105J。
24. 如图所示，电源电压不变，为电阻箱，灯L标有“6V；6W”字样（忽略温度对灯丝电阻的影响），滑动变阻器的规格为“50Ω；2A”。只闭合开关、，滑动变阻器滑片滑到最左端时，灯L正常发光。求：
（1）灯L正常发光时的电阻和电源电压；
（2）只闭合开关、，滑动变阻器滑片滑到最右端时，调节电阻箱使电流表示数为0.1A，10s内电流通过电阻箱所做的功；
（3）保持第（2）问中电阻箱接入电路的阻值不变，整个电路消耗的最大功率。
【答案】（1）6Ω，6V；（2）1J；（3）9.6W
【解析】（1）灯L标有“6V；6W”字样，因此灯L正常发光时的电阻
当只闭合、，滑动变阻器的滑片滑到最左端时，只有灯L接入电路，且灯L正常发光，所以电源电压
（2）当只闭合、，滑动变阻器的滑片滑到最右端时，与R串联，且
（3）当、、均闭合，滑动变阻器的滑片滑到最左端时，灯L与并联，此时整个电路消耗的功率最大
答：（1）灯L正常发光时的电阻为6Ω，电源电压为6V；
（2）10s内电流通过电阻箱R0所做的功1J；
（3）整个电路消耗的最大功率为9.6W。物质
质量m/g
初温/℃
加热时间t/min
末温/℃
水
100
25
10
50
色拉油
100
25
10
78
次数
1
2
3
4
5
电压U/V
2.5
2.0
1.5
1.0
0.5
电流I/A
0.26
0.23
0.20
0.18
0.14
小灯泡亮度
亮度越来越暗
额定加热功率
额定电压
额定容量
待机功率
保温能耗
能效等级
860W
220V
4.0L
1.8W
68W·h
3级
