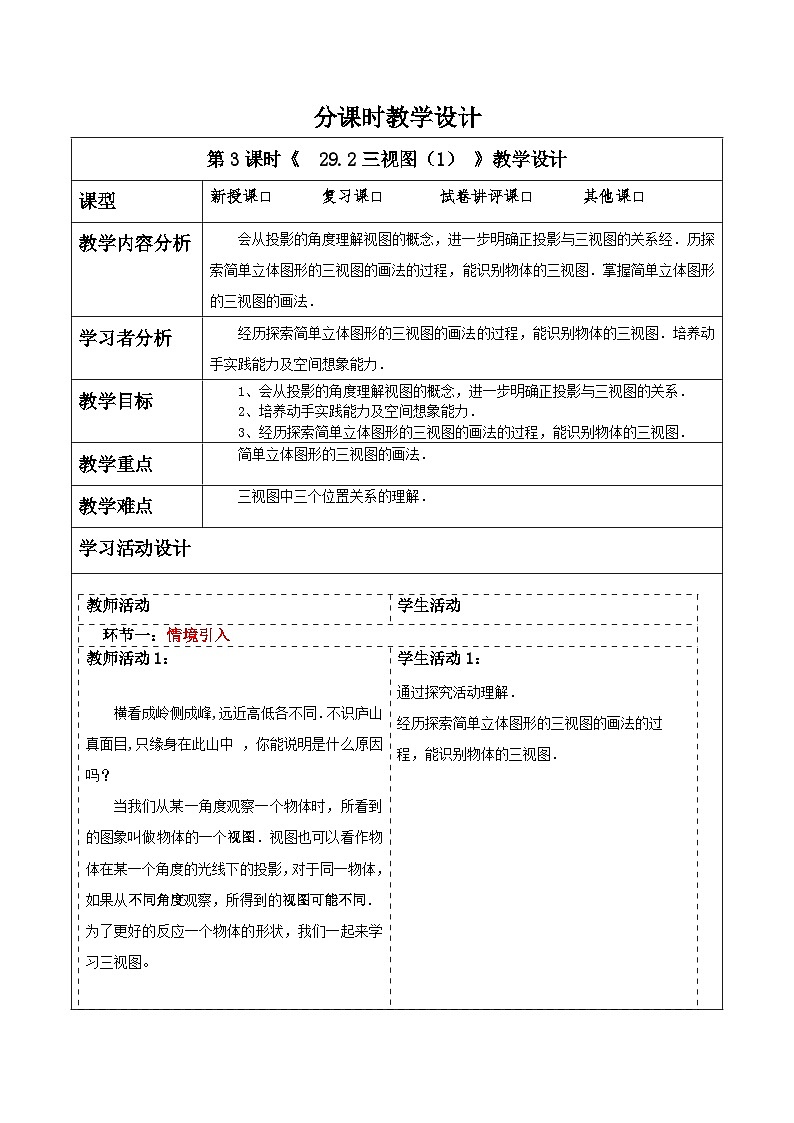

会从投影的角度理解视图的概念，进一步明确正投影与三视图的关系经．历探索简单立体图形的三视图的画法的过程，能识别物体的三视图．掌握简单立体图形的三视图的画法．
1.会从投影的角度理解视图的概念会画简单几何体的三视图.2.经历探索简单立体图形的三视图的画法，能识别物体的三视图；3.培养动手实践能力，发展空间想象能力.
如何将看到的物体，正确的表示出来是一门艺术……
题西林壁横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。
这首诗教会了我们怎样观察物体?
这类似于本节课所研究的内容——三视图！
问题1：根据下图中对玩偶各个面的观察，你能想同学描述这个玩偶的基本特征吗？
定义：当我们从某一方向观察一个物体时，所看到的图形叫做物体的一个视图．

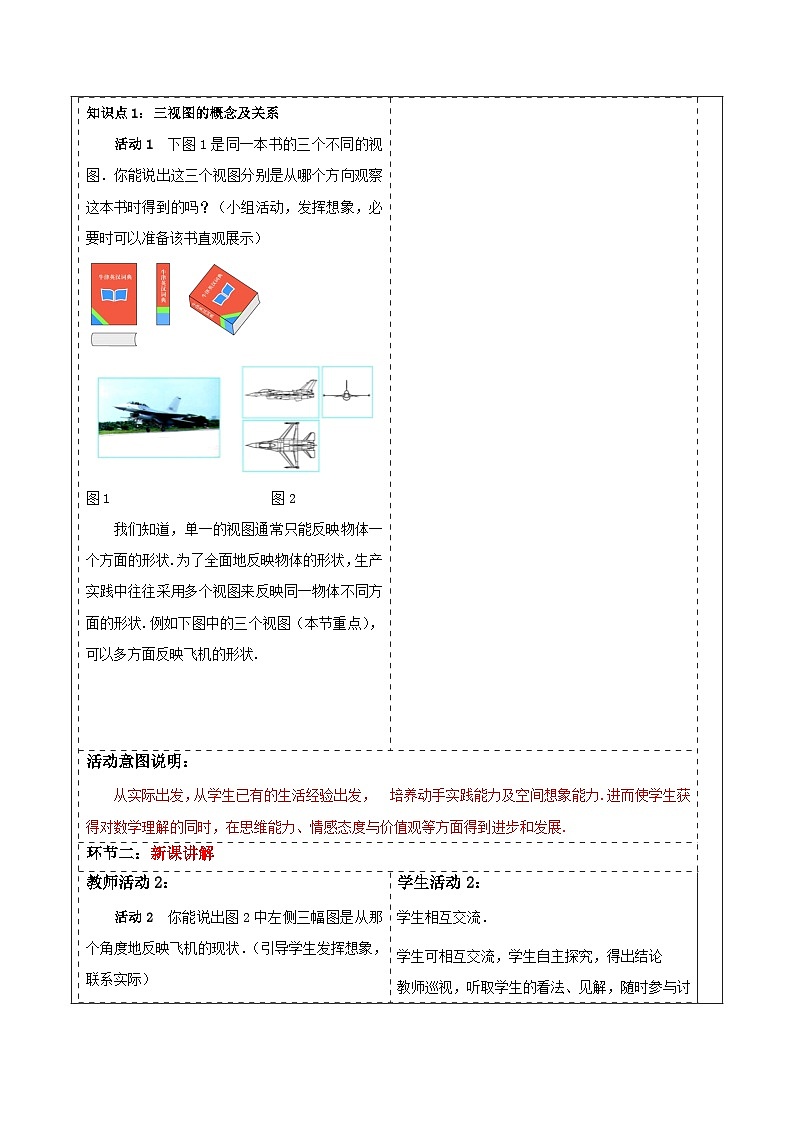

当我们从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图(view).视图可以看作物体在某方向光线下的正投影.对于同一个物体，如果从不同方向观察，所得到的视图可能不同.如图是同一本书的三个不同的视图.
你能说出这三个视图分别是从哪三个方向观察这本书时得到的吗?
你能说出图中左侧三幅图是从那个角度地反映飞机的现状．
我们知道，单一的视图通常只能反映物体一个方面的形状.为了全面地反映物体的形状，生产实践中往往采用多个视图来反映同一物体不同方面的形状.例如下图中的三个视图，可以多方面反映飞机的形状.

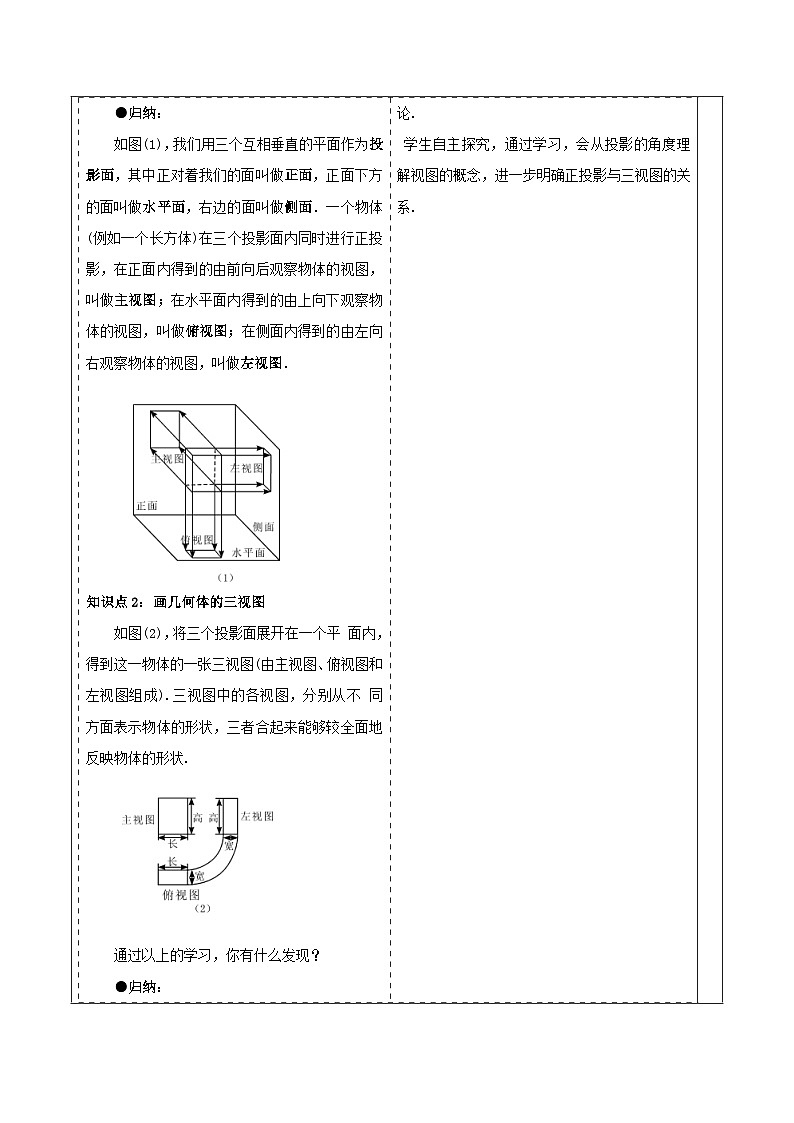

一个物体在三个投影面内同时进行正投影，在正面得到的 由前向后 观察物体的视图，叫主视图（从前面看）；在水平面内得到的 由上向下 观察物体的视图，叫俯视图（从上面看） ；在侧面内得到的 由左向右 观察物体的视图，叫左视图（从左面看）
三视图是主视图、俯视图、左视图的统称.它是从三个方向分别表示物体形状的一种常用视图.
将三个投影面展开在一个平面内，得到这一物体的三视图.
主视图在左上边主视图下方是俯视图左视图在主视图右边
主视图和俯视图共同反映了物体左右方向的尺寸。
主视图和左视图共同反映了物体上下方向的尺寸。
俯视图和左视图共同反映了物体前后方向的尺寸。
从正面观察物体，长是物体从左到右的距离；宽是物体从前到后的距离；高是物体从上到下的距离。 主视图与俯视图的长对正， 主视图与左视图的高平齐， 左视图与俯视图的宽相等。
例1 画出图中基本几何体的三视图.
例2 画出如图所示的支架的三视图，其中支架的两个台阶的高度和宽度相等．
解：下图是支架的三视图．
三视图位置有规定，主视图要在左上边，它的下方应是俯视图，左视图坐落在右边.
1.如图是一个水平放置的圆柱形物体，中间有一个细棒，则此几何体的俯视图是(　　)
2.将如图所示的图形绕AB边所在直线旋转一周，所得几何体的俯视图为(　　)
解：(1)正三棱柱的三视 图如图所示．
3.画出如图所示的正三棱柱、圆锥、半球的三视图.
(2)圆锥的三视图如图所示．
(3)半球的三视图如图所示．
解：(1)主视图正确，左视图、 俯视图如图①所示． (2)主视图正确，左视图、 俯视图如图②所示．
4.如图，添线补全各物体的三视图．
1、将两个圆盘、一个茶叶桶、一个皮球和一个蒙古包以如图的方式摆放在一起，其主视图是（ ）
2.画出如图所示立体图形的三视图．(相当于在桌面的中间靠后放着一个盒子)
3. 请画出下列实物的三视图.
4. 为表示圆柱、圆锥等的对称轴，规定在视图中加画点划线表示对称轴.
1. 确定主视图的位置，画出主视图；
2. 在主视图正下方画出俯视图，注意与主视图长对正；
3. 在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等；
