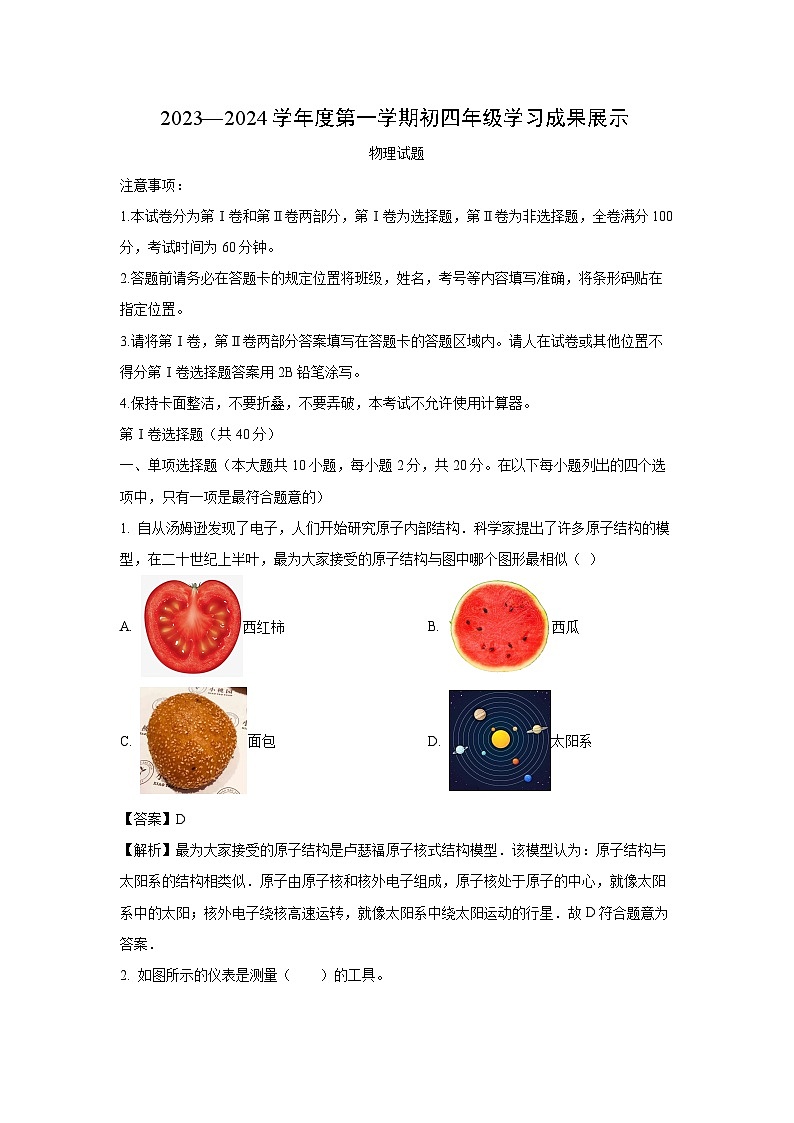

山东省济南市2023-2024学年九年级(上)学习成果展示月考物理试卷(解析版)

这是一份山东省济南市2023-2024学年九年级(上)学习成果展示月考物理试卷(解析版)，共14页。试卷主要包含了 下列安全用电的做法正确的是等内容，欢迎下载使用。
注意事项：
1.本试卷分为第Ⅰ卷和第Ⅱ卷两部分，第Ⅰ卷为选择题，第Ⅱ卷为非选择题，全卷满分100分，考试时间为60分钟。
2.答题前请务必在答题卡的规定位置将班级，姓名，考号等内容填写准确，将条形码贴在指定位置。
3.请将第Ⅰ卷，第Ⅱ卷两部分答案填写在答题卡的答题区域内。请人在试卷或其他位置不得分第Ⅰ卷选择题答案用2B铅笔涂写。
4.保持卡面整洁，不要折叠，不要弄破，本考试不允许使用计算器。
第Ⅰ卷选择题（共40分）
一、单项选择题（本大题共10小题，每小题2分，共20分。在以下每小题列出的四个选项中，只有一项是最符合题意的）
1. 自从汤姆逊发现了电子，人们开始研究原子内部结构．科学家提出了许多原子结构的模型，在二十世纪上半叶，最为大家接受的原子结构与图中哪个图形最相似（ ）
A. 西红柿B. 西瓜
C. 面包D. 太阳系
【答案】D
【解析】最为大家接受的原子结构是卢瑟福原子核式结构模型．该模型认为：原子结构与太阳系的结构相类似．原子由原子核和核外电子组成，原子核处于原子的中心，就像太阳系中的太阳；核外电子绕核高速运转，就像太阳系中绕太阳运动的行星．故D符合题意为答案．
2. 如图所示的仪表是测量（ ）的工具。

A. 电能B. 热量
C. 电功率D. 电流
【答案】A
【解析】图中仪表为电能表，是测量电能的工具，故A符合题意，BCD不符合题意。
故选A。
3. 图是某内燃机工作时的能量流向图，该内燃机的热机效率是（ ）
A. 25%B. 35%C. 40%D. 75%
【答案】B
【解析】该内燃机的热机效率是
故B符合题意，ACD不符合题意。
故选B。
4. 如图所示，在干燥的头发上摩擦过的塑料梳子能吸起一些碎纸屑。此现象能说明（ ）
A. 摩擦后梳子带上了电荷B. 摩擦创造了电荷
C. 梳子与纸屑带异种电荷D. 摩擦过程中，梳子失去了电子
【答案】A
【解析】A．带电体有吸收轻小物体的性质 ，在干燥的头发上摩擦塑料梳子，摩擦后梳子能吸起一些碎纸屑，说明梳子带上了电荷，故A符合题意；
B．摩擦起电是电荷发生了转移，而不是创造了电荷，故B不符合题意；
C．摩擦后梳子带电，带电体能吸引轻小物体，所以能吸起一些碎纸屑，故C不符合题意；
D．塑料梳子与头发摩擦过程中，梳子得到电子带负电，故D不符合题意。
故选A。

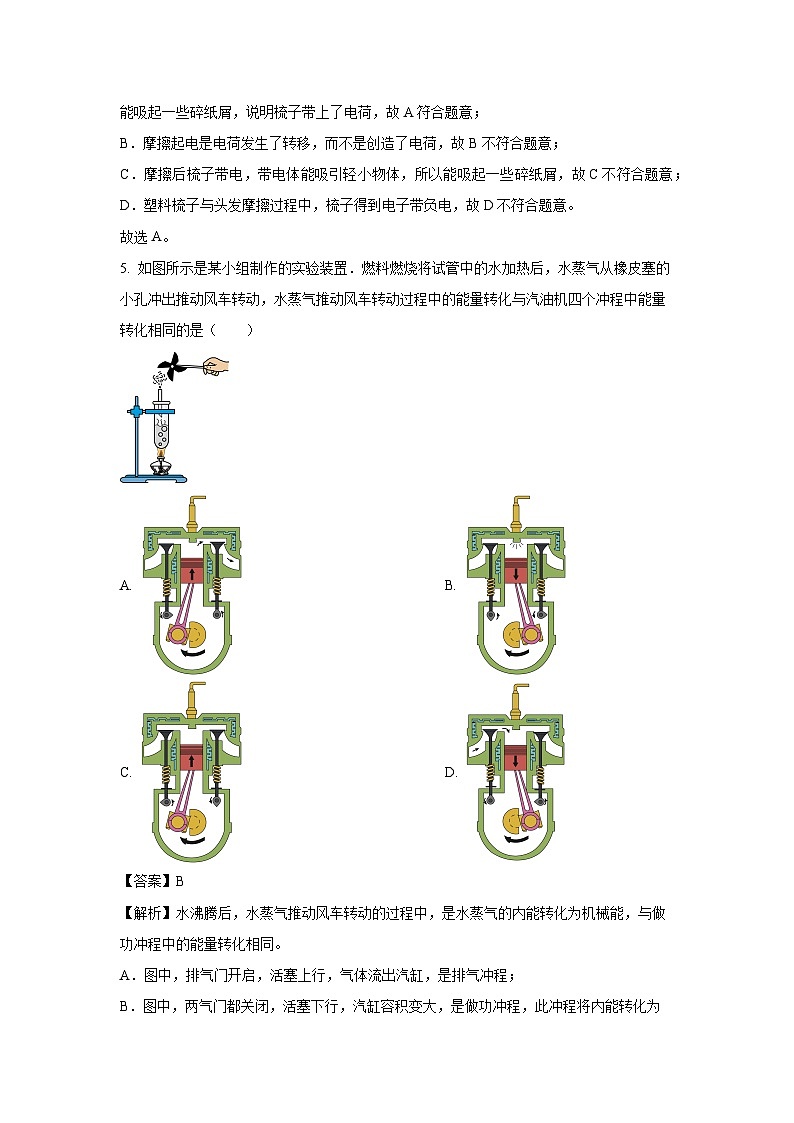

5. 如图所示是某小组制作的实验装置．燃料燃烧将试管中的水加热后，水蒸气从橡皮塞的小孔冲出推动风车转动，水蒸气推动风车转动过程中的能量转化与汽油机四个冲程中能量转化相同的是（ ）
A. B.
C. D.
【答案】B
【解析】水沸腾后，水蒸气推动风车转动的过程中，是水蒸气的内能转化为机械能，与做功冲程中的能量转化相同。
A．图中，排气门开启，活塞上行，气体流出汽缸，是排气冲程；
B．图中，两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，此冲程将内能转化为机械能；
C．图中，两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，此冲程将机械能转化为内能；
D．图中，进气门开启，活塞下行，气体流入汽缸，是吸气冲程。
综上所述，故B符合题意，ADC不符合题意。
故选B。
6. 如图为公交车自动爆玻器，危急时刻，司机只需按下开关，自动爆玻器即可自动完成破窗。自动爆玻器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的。图中的实验与自动爆玻器工作原理相同的是（ ）
A. B.
C. D.
【答案】C
【解析】司机按下开关，自动爆破器的线圈在磁场中受到力的作用而运动，产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，原理是通电线圈在磁场中受力的作用，是电能转化为机械能；
A．闭合电路中的一部分导体做切割磁感线运动时，会产生感应电流，是机械能转化为电能，故A不符合题意；
B．说明磁极间的相互作用，同名磁极互相排斥， 异名磁极相互吸引，故B不符合题意；
C．当导体中通过电流时，通电导线在磁场中受力的作用而运动，是电能转化为机械能，与自动爆玻器工作原理相同，故C符合题意；
D．说明通电导体周围存在磁场，是电流的磁效应，故D不符合题意。
故选C。
7. 下列安全用电的做法正确的是（ ）
A. 搬动用电器前先断开电源开关
B. 雷雨天气尽快躲在大树底下避雨
C. 家用电器意外着火时，用水灭火
D. 电冰箱的金属外壳没有必要接地
【答案】A
【解析】A．为了避免触电，在搬动电器之前必须断开电源。故A正确；
B．雷雨天气在大树下避雨容易发生触电事故。故B错误；
C．一般的水是导体，因此在家用电器着火时不能用水灭火。故C错误；
D．为了避免触电，家里的大功率用电器的金属外壳必须接地。故D错误。
故选A。
8. 如图所示，闭合开关S后，两个小灯泡L₁、L₂均能发光。下列关于甲、乙两个电表的判断，正确的是（ ）
A. 甲是电压表，乙是电流表B. 甲、乙都是电流表
C. 甲是电流表，乙是电压表D. 甲、乙都是电流表
【答案】A
【解析】A．若甲是电压表，乙是电流表，则两灯并联，乙表测量通过灯泡L2的电流，甲表测量并联电路的电压，两灯均能发光，故A正确；
B．若甲、乙都是电流表，则电流会经两只电流表直接回到电源负极，形成电源短路，两灯泡不发光，故B错误；
C．若甲是电流表，乙是电压表，则灯泡L2被短路，电路为灯L1的简单电路，故C错误；
D．若甲、乙都是电压表，则闭合开关S后，灯L2被断路，不能发光，故D错误。
故选A。
9. 一块厚薄均匀的长方体铁块如图，分别沿图中所示的不同方向接入电路，则（ ）
A. 沿AB方向接入电路时电阻最小
B. 沿CD方向接入电路时电阻最小
C. 沿EF方向接入电路时电阻最小
D. 沿各个方向接入电路时的电阻一样大
【答案】B
【解析】在材料一定的情况下，导体横截面积越大、长度越小其阻值就越小，所以沿CD方向接入电路时电阻最小，故B项符合题意。
故选B。
10. 小明发现空调和台灯的电源线虽然都是铜线，但粗细明显不同，调查后他发现这样做可以通过减小电阻来解决电源线过度发热的问题。根据这个现象，请你提出一个有探究价值且易于探究的科学问题（ ）
A. 电源线电阻的大小与哪些因素有关
B. 电源线电阻的大小与线的粗细有什么关系
C. 导体电阻的大小与导体的材料有什么关系
D. 导体电阻的大小与导体的横截面积有什么关系
【答案】A
【解析】A．电源线电阻与多个因素有关，其大小可以根据伏安法测出其大小，属于可探究的科学问题，且易于探究，故A符合题意；
BCD．电源线电阻与线的粗细、横截面积及导体的材料有关，可以探究，但对应中学生不易于测量和计算，故BCD不符合题意。
二、多项选择题（本大题共5小题，每小题4分，共20分。全部选对的得4分，选对但不全的得3分，选一个的得2分，选错或不选的得0分）
11. 下列数值最接近实际的是（ ）
A. 健康成年人的体温大约为37℃
B. 对人体的安全电压为36V
C. 实验室小灯泡电阻约为15Ω
D. 通过人体的电流超过10mA时会有生命危险
【答案】ACD
【解析】A．健康成年人正常体温为37℃，变化幅度较小，故A符合题意；
B．低于或者等于36V的电压对人均是安全的，故B不符合题意；
C．实验室用小灯泡电阻为10~15Ω。故C符合题意；
D．当人体接触到电流大于10mA时，会感觉到电流的刺激和疼痛；高于10mA的电流，人体很难摆脱，对人来说是危险的。故D符合题意。
故选ACD。
12. 如图，是一个带控制开关多用途出插座，既有USB接口可以给数码产品供电，又有普通插座接口可以为其他用电器供电，开关可以控制所有接口的通断。关于此插座，以下说法正确的是（ ）
A. 插座上的控制开关与接口的整体部分之间的连接方式是串联
B. 数码产品和其它用电器同时接入插座，它们的连接方式是并联
C. 数码产品和其它用电器同时接入插座时，插座提供的电压会变大
D. 数码产品和其它用电器同时接入插座工作，通过插座的电流变大
【答案】ABD
【解析】A．根据题中“开关可以控制所有接口的通断”可知，开关与接口的整体部分间的连接方式是串联，故A正确；
B．数码产品和其它用电器同时接入插座，互不影响，它们之间是并联的，故B正确；
C．家庭电路电压为220V，当数码产品和其他用电器同时接该插座并联时，并联电路各支路两端电压相同，所以插座处总电压依然是220V不变，故C错误；
D．数码产品和其他用电器同时接该插座时，连接方式为并联，并联电路接入支路越多，则干路电流越大，所以插座处总电流会变大，故D正确。
故选ABD。
13. 中华诗词蕴含着丰富的物理知识，下列诗词中有关物态变化的分析，正确的是（ ）
A. “青青园中葵，朝露待日晞”露的形成是液化现象，需要放热
B. “岚雾今朝重，江山此地深”雾的形成是汽化现象，需要吸热
C. “霜叶红于二月花”霜的形成是凝华现象，需要放热
D. “已是悬崖百丈冰”，冰的形成是凝固现象，需要放热
【答案】ACD
【解析】A．露是水蒸气遇冷液化形成的小水滴，液化需要放热，故A正确；
B．雾是水蒸气遇冷液化形成的小水滴，液化需要放热，故B错误；
C．霜是水蒸气遇冷凝华形成的小冰晶，凝华需要放热，故C正确；
D．冰是液态的水遇冷凝固变成的，凝固需要放热，故D正确。
故选ACD。
14. 关于滑动变阻器在不同实验中的作用，下列说法正确的是（ ）
A. 在“探究电流与电压的关系”实验中的主要作用是：改变定值电阻两端的电压
B. 在“探究电流与电阻的关系”的实验中的主要作用是：保持电阻两端的电压不变
C. 在“测量定值电阻的阻值”的实验中主要作用是：多次测量求平均值减小实验误差
D. 在“测量小灯泡电功率”的实验中主要作用是：测量小灯泡在不同电压下的电功率，进而多次测量取平均值减小实验误差
【答案】ABC
【解析】A．在“探究电流与电压的关系时”需保持电阻不变，改变电阻两端的电压，而滑动变阻器可以起到改变电阻两端电压的作用，故A正确；
B．在“探究电流与电阻的关系时”，需保持电压不变，改变电阻的大小，由于电阻的改变，需调节滑片的位置，保持电阻两端的电压不变，故B正确；
C．在“测定定值电阻的阻值时”，移动滑片，改变电阻两端电压，测量出多组数据，因此是为了多次测量取平均值减小实验误差，故C正确；
D．在“测定小灯泡电功率时”移动滑片，测量小灯泡在不同发光情况下的电功率，是为了获得普遍的规律，故D错误。
15. 以下说法中正确的是（ ）

A. 甲图中，闭合开关后，电池的外部，电流总是从正极流出，经过开关、用电器流回负极
B. 乙图中，高压输电铁塔最上面两根导线是防雷的
C. 丙图中，电视塔是用来发送电磁波的
D. 丁图中，家庭电路中三孔插座的符号如图所示
【答案】ABCD
【解析】A．电池的外部是直流电，因此电流都是从电源的正极出发经过开关、用电器流回负极，故A正确；
B．高压输电铁塔最上面两根导线是避雷线，避雷线的只要作用是防雷的，故B正确；
C．电视塔是利用电磁波来传播信号的，因此是用来发送电磁波的，故C正确；
D．根据电路元件符号可知，三孔插座的符号如图所示 ，故D正确。
故选ABCD。
第Ⅱ卷：非选择题（共60分）
三、非选择题（共60分）
16. 建设适宜居住环境，我市很多居民小区里安装了LED草坪景观灯，修建了人工湖，如图所示。制成LED草坪景观灯的主要材料是_______（选填“导体”、“绝缘体”或“半导体”）。人工湖利用水的_______大来减小昼夜温差。
【答案】半导体 比热容
【解析】[1]制成LED草坪景观灯的主要材料是半导体，具有单向导电性。
[2]水的比热容较大，与沙土质量相同时，吸收或放出相同的热量，水升高或降低温度较少，则人工湖利用水的比热容大来减小昼夜温差。
17. 为了方便彼此间交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的单位是_______，伏特是_______的单位。
【答案】焦耳 电压
【解析】[1]为了纪念焦耳的贡献，以焦耳作为热量的单位。
[2]伏特是电压的单位，用符号V表示。
18. 如图所示，一次性打火机里的燃料是一种叫丁烷的物质，通常情况下呈气态。它是在常温下，用___________的方法使它液化后储存在打火机里的，如果不小心将其摔坏，待里面的液体刚消失时，立刻捡起碎片，会感觉碎片较___________（填“冷”或“热”）。
【答案】压缩体积 冷
【解析】[1][2]降低温度和压缩体积是气体液化的两种方式，气体打火机里的丁烷气体，是利用压缩体积的方法使气体液化的，丁烷外泄后迅速汽化吸收大量的热，所以如果不小心将其摔坏，待里面的液体刚消失时，立刻捡起残骸，会感觉残骸较冷。
19. 2023年4月12日21时，中国“人造太阳”——大型核实验装置“东方超环”（EAST）取得重大突破，实现403秒稳态长脉冲高约束模式等离子体运行，创造了托卡马克装置高约束模式运行新的世器纪录。如图所示，“东方超环”的反应原理与太阳类似，通过 ___________（选填“核裂变”或“核聚变”）释放巨大的核能，原子核能又转化为 ___________，从而获得上亿度的高温。

【答案】核聚变 内能
【解析】[1][2]太阳能是来自太阳内部氢核的聚变释放出的能量，释放的核能又转化为内能，从而获得上亿度的高温。“东方超环”与太阳类似，也是通过核聚变释放能量的，再转化为内能从而获得高温。
20. 根据《危险化学品安全管理条例》要求，学校危化品储藏室的门上要装两把锁。只有学校分管安全的领导和化学药品管理员同时启用各自的钥匙才能触发保险栓，从而打开储藏室的门。如果每把启用钥匙相当于一个开关，保险栓由一台电动机控制，请在虚线框内画出其电路图。
【答案】
【解析】由题知，只有学校分管安全的领导和化学药品管理员同时启用各自的钥匙才能触发保险栓，即任一个开关闭合门不能打开，所以应把两个开关串联在一起，再与电动机串联，如图所示
21. 如图所示是小明使用的一款蓝光喷雾消毒枪，其内部装有可充电电池，使用时，先闭合开关S后才能正常使用，再闭合开关S1，蓝色LED灯发光，进行蓝光消毒，闭合开关S2，启动电动机带动气泵，可进行雾状消毒，为起到全方位消毒，可同时进行蓝光和消毒液消毒，请在指定地方画出能实现上述功能的此感应电流的电路图。

【答案】
【解析】先闭合开关S后才能正常使用，说明开关S控制整个电路；闭合开关S1，蓝色LED灯发光，进行蓝光消毒，闭合开关S2，启动电动机带动气泵，可进行雾状消毒，说明LED灯和电动机各自独立工作，它们是并联的，分别受开关S1、S2控制，如图所示：

22. 天然气是一种节能环保的能源，某燃气热水器将20kg的水从20℃加热到80℃，水吸收的热量是多少J？【已知：c水=4.2×103J/(kg·℃)】
【答案】5.04×106J
【解析】解：根据吸热公式可知水吸收的热量为
Q吸=c水m(t-t0)=4.2×103J/(kg·℃)×20kg×(80℃-20℃)=5.04×106J
答：水吸收的热量是5.04×106J。
23. 如图所示的电路中，电阻R1的阻值为6Ω，S闭合后，电流表A1的示数为1.5A，电流表A的示数为2A。求：

（1）电源电压。
（2）电阻R2消耗的电功率。
（3）整个电路5min消耗的电能。
【答案】（1）9V；（2）4.5W；（3）5400J
【解析】解：（1）由图知开关S闭合后，两电阻并联，电流表A1测通过的电流，根据并联电路电压规律知
电源电压等于两端电压为
（2）根据并联电路电流规律知，通过的电流为
根据并联电路电压规律知，两端电压为9V，电阻消耗的电功率为
整个电路消耗的电能
答：电源电压为9V；
电阻消耗的电功率为4.5W；
整个电路消耗的电能为5400J。
24. 随着人们生活品质的提高，出现了越来越多的潜水爱好者。为了保障潜水员潜水时的安全，潜水时会佩戴如图甲所示的水压表和深度表。如图乙是一款深度表的简化电路图，电源电压且恒定不变，定值电阻，是压敏电阻，图丙是的阻值随海水深度变化的图像，允许通过的最大电流为。电压表（量程）的示数可表示对应的深度值。求：
（1）潜水员下水前，闭合深度表的开关，电压表的示数；
（2）电压表示数为时，潜水员下潜的深度；
（3）在电路安全的情况下，该深度表能测量的最大深度。
【答案】（1）1.2V；（2）10m；（3）40m
【解析】解：（1）由图乙可知，该电路为和的串联电路，电压表测两端的电压；深度表在海面上时，即时，由图丙可知，此时，由串联电路的电阻特点和欧姆定律可知电路中的电流为
电压表的示数为
（2）已知电压表示数为时，即两端电压为，通过的电流为
电阻的电流为
则此时的阻值为
由图丙可知，此时潜水员下潜的深度为。
（3）当电路中电流最大时，由可知两端的电压最大，由电压表量程可知两端的电压最大为，由此可知的电流最大为
为保护电路，电路中允许通过的最大电流为，此时电路总电阻为
由串联电路的电阻特点可知压敏电阻的阻值为
由图丙可知，此时下潜的深度为，即该深度表能测量的最大深度为。
答：（1）潜水员下水前，闭合深度表的开关，电压表的示数为1.2V；
（2）电压表示数为时，潜水员下潜的深度为10m；
（3）在电路安全的情况下，该深度表能测量的最大深度为40m。
25. 小明在做“观察水的沸腾”的实验时：
（1）图甲中A、B、C三种读数方式正确的是________；
（2）实验时用温度计测出不同时刻水的温度，并记录在下表中。
①实验时杯口附近出现大量“白气”，“白气”是________（填“小水珠”或“水蒸气”）；
②某时刻观察到烧杯中出现图丙所示的现象，表明水________（填“正在”或“没有”）沸腾；杯中气泡上升过程中，________，使气泡变小；
③请在图丁方格纸上画出水的温度随时间变化的图象_________；
（3）另一组同学对实验装置进行适当改变（如图戊），使试管管口朝上，试管内装适量的水，放在大烧杯内的水中，然后对大烧杯加热，大烧杯内的水沸腾后，试管中的水________（填“能”或“不能”）沸腾。
【答案】（1）B （2）小水珠 没有 （气泡内的）水蒸气（遇冷）液化 （3）不能
【解析】（1）[1]温度计读数要求要与凹（凸）液面的最低（高）处相平，所以图甲中读数正确的是B。
（2）①[2]在实验过程中，杯口附近出现大量“白气”，“白气”是热的水蒸气遇到冷空气液化放热形成的小水珠。
②[3][4]如图丙所示的现象，气泡的体积由大变小，是沸腾前的现象，这是因为杯中气泡上升过程中，（气泡内的）水蒸气（遇冷）液化形成水，使气泡变小。
③[5]根据实验数据，在图丁方格纸上先描点、再连线的方式画出水的温度随时间变化的图象，如图所示：
（3）[6]如图戊，对大烧杯加热，大烧杯内的水能够达到沸点且持续吸热，所以可以沸腾，但是试管中的水能达到沸点但是不能从大烧杯中吸收热量，所以不能沸腾。
26. 小哲在去办公室问老师磁场问题时，看到一个如图1所示的仪器，通过自学知道这是通电螺线管，在得到老师的允许和帮助下，他和同学一起探究其磁场特点。
（1）他们首先探究通电螺线管周围是否存在磁场，连接好电路后，他们将1个小磁针分别放在螺线管外部的不同位置，发现小磁针都不动。闭合开关后，重新放置小磁针，发现无论小磁针放在螺线管周围的那个位置，均发生偏转。于是他们得出结论：通电后的螺线管周围存在_____，此时，如果移走小磁针，该结论则_____（选填“成立”或“不成立”）；
（2）细心的小哲还发现通电后，小磁针不但偏转，而且在不同位置N极指向各不相同，他猜想此现象是因为通电螺线管磁场的分布特点造成的。于是他们设计实验方案如下：先将铁屑均匀地洒满玻璃板，再通电，铁屑会被磁化，每一个小铁屑都相当于一个_____，根据铁屑受力转动后的分布情况，就可以知道通电螺线管的磁场分布特点了。但在进行实验时，通电后，大多数铁屑并没有发生转动，他们轻轻敲击玻璃板面，才观察到了如图2所示的铁屑分布情况，轻轻敲击玻璃板面的目的是为了减小_____。他们分析论证后得出结论：通电螺线管周围的磁场与条形磁体的磁场相似；
（3）同学小炜仔细研究了铁屑分布情况之后，他提出我们前面学习磁场时，有关磁感线的方向规定是：在磁体外部，磁感线总是从磁体的N极发出，最后回到S极，但从我们的实验现象看，好像在磁体内部也存在磁场，那么磁体内部的磁场方向是怎样的？请你设计一个实验，利用本实验的器材和装置，进一步探究磁体内部的磁场方向情况，你设计的实验方案是：_____。
【答案】（1）磁场 成立 （2）小磁针 摩擦力 （3）见解析
【解析】（1）[1][2]探究通电螺线管周围是否存在磁场．连接好电路后，将1个小磁针分别放在螺线管外部的不同位置，发现小磁针都不动。闭合开关后，重新放置小磁针，发现无论小磁针放在螺线管周围的那个位置，均发生偏转，说明通电螺线管周围存在磁场，电流周围存在的磁场是真实的，不会由于小磁针的有无而消失。因此移走小磁针，结论仍成立。
（2）[3]通电螺线管周围的铁屑会被磁化，每一个小铁屑都相当于一个小磁针；根据铁屑受力转动后的分布情况，就可以知道通电螺线管的磁场分布特点。
[4]由于周围铁屑会被磁化，但由于其与纸板的摩擦力太大，它不能自己转动，因此实验中轻敲纸板的目的是减小铁屑与纸板的摩擦，使铁屑受到磁场的作用力而有规律地排列，分析论证得出结论：通电螺线管周围的磁场与条形磁体的磁场相似。
（3）[5]利用本实验的器材和装置，进一步探究磁体内部的磁场方向情况，实验方案为：在螺线管内部放置小磁针，通电后观察小磁针静止时，N极的指向。
27. 小明在测小灯泡发光时的电阻的实验中，他使用了以下器材：电源（电压恒定为4.5V），标有2.5V字样的小灯泡，电流表，电压表，滑动变阻器“20Ω 1A”、开关各一个，定值电阻，导线若干：

（1）磬你用笔画线代替导线，将图甲种的电路图连接完整，要求：滑动变阻器的滑片P向右移动时，小灯泡变暗；___________
（2）小昊同学把各元件接入电路，刚连接好最后一根导线，小灯泡立即发光，请你帮他们分析出现这种现象的原因是___________；
（3）实验过程中，小昊和同学们闭合开关，移动滑动变阻器滑片，多次改变电路中的电流和小灯泡两端的电压，读出电流表和电压表的示数，并将对应的电流值和电压值记录在下表中，当小灯牌正常发光时，电流表示数如图乙所示，请将此时的电流是___________A，此时小灯泡正常发光时的电阻是___________ Ω（计算结果保留一位小数）；
（4）通过分析上表数据，同学们发现几次测量电阻值相差较大，并且小灯泡的电阻随___________的增大而增大，有的同学认为这是由于误差造成的，有的同学却不这样认为。经过谈论，同学们认识到，实验有误差是肯定的，但这个现象不能单存用误差来解释，如果是测量误差的原因，___________。
【答案】（1） （2）开关没有断开 （3）0.3 8.3 （4）电压 几次测量的电阻值应该相差较小，并具有时大时小的特点
【解析】（1）[1]小灯泡额定电压为2.5V，故电压表选择小量程并联在灯泡两端；滑动变阻器的滑片P向右移动时，小灯泡变暗，说明电路中电流变小，滑动变阻器阻值变大，故滑动变阻器下接线柱接左边接线柱，如图所示

（2）[2]小昊同学刚连接好最后一根导线，小灯泡立即发光，说明连接电路时，开关没有断开。
（3）[3]电流表选用的是小量程，分度是时0.02A，故示数为0.3A。
[4]小灯泡正常发光的电阻是
（4）[5]由表中数据可知，小灯泡的电阻随电压的增大而增大。
[6]如果是测量误差，几次测量的电阻值应该相差较小，并具有时大时小的特点。时间/
0
1
2
3
4
5
6
7
温度/
80
84
88
92
96
98
98
98
实验次数
1
2
3
4
5
电压表示数U/V
1.3
1.7
2.1
2.5
0.3
电流表示数I/A
0.21
0.24
0.26
0.32
电阻值R/Ω
6.2
7.1
8.1
9.4
