广东省广州市实验外语学校2022-2023学年八年级上学期期末物理试题（含答案）

这是一份广东省广州市实验外语学校2022-2023学年八年级上学期期末物理试题（含答案），共28页。试卷主要包含了选择题，填空，作图题，计算题，实验题等内容，欢迎下载使用。

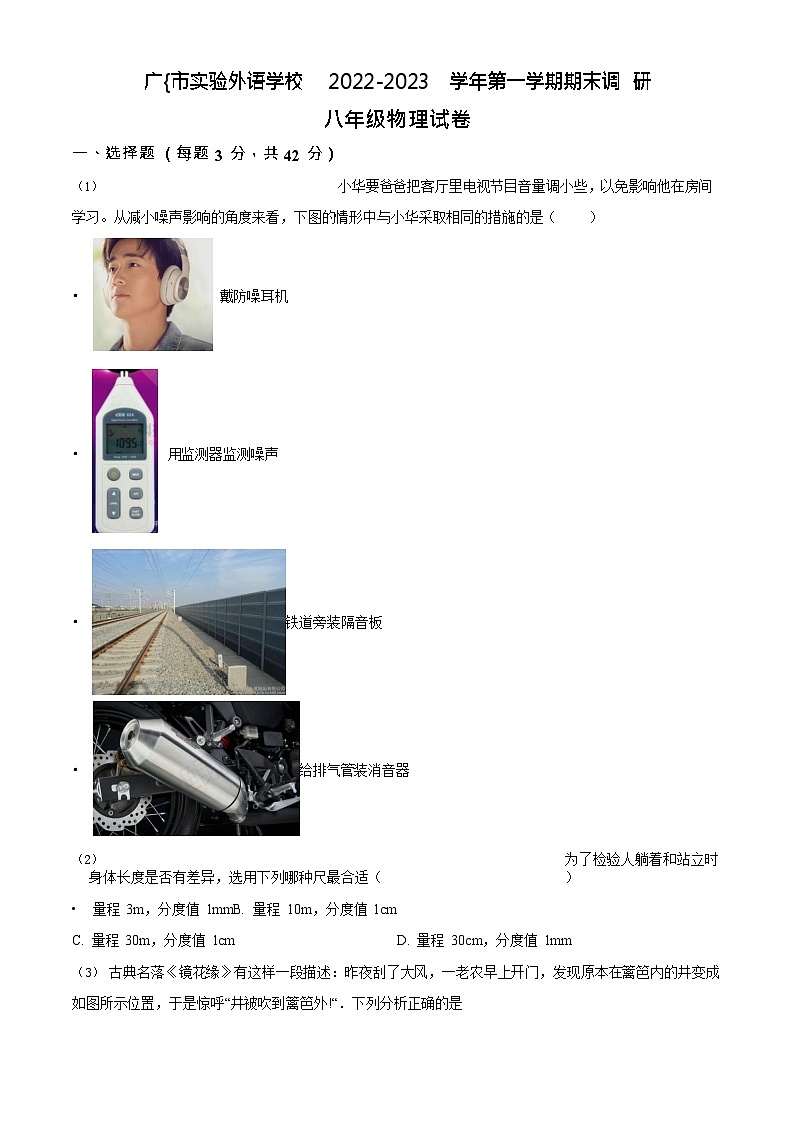

广{市实验外语学校 2022-2023 学年第一学期期末调研
八年级物理试卷
一、选择题 （每题 3 分，共 42 分）
小华要爸爸把客厅里电视节目音量调小些，以免影响他在房间学习。从减小噪声影响的角度来看，下图的情形中与小华采取相同的措施的是（）
戴防噪耳机
用监测器监测噪声
铁道旁装隔音板
给排气管装消音器
为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适（）
量程 3m，分度值 1mmB. 量程 10m，分度值 1cm
C. 量程 30m，分度值 1cmD. 量程 30cm，分度值 1mm

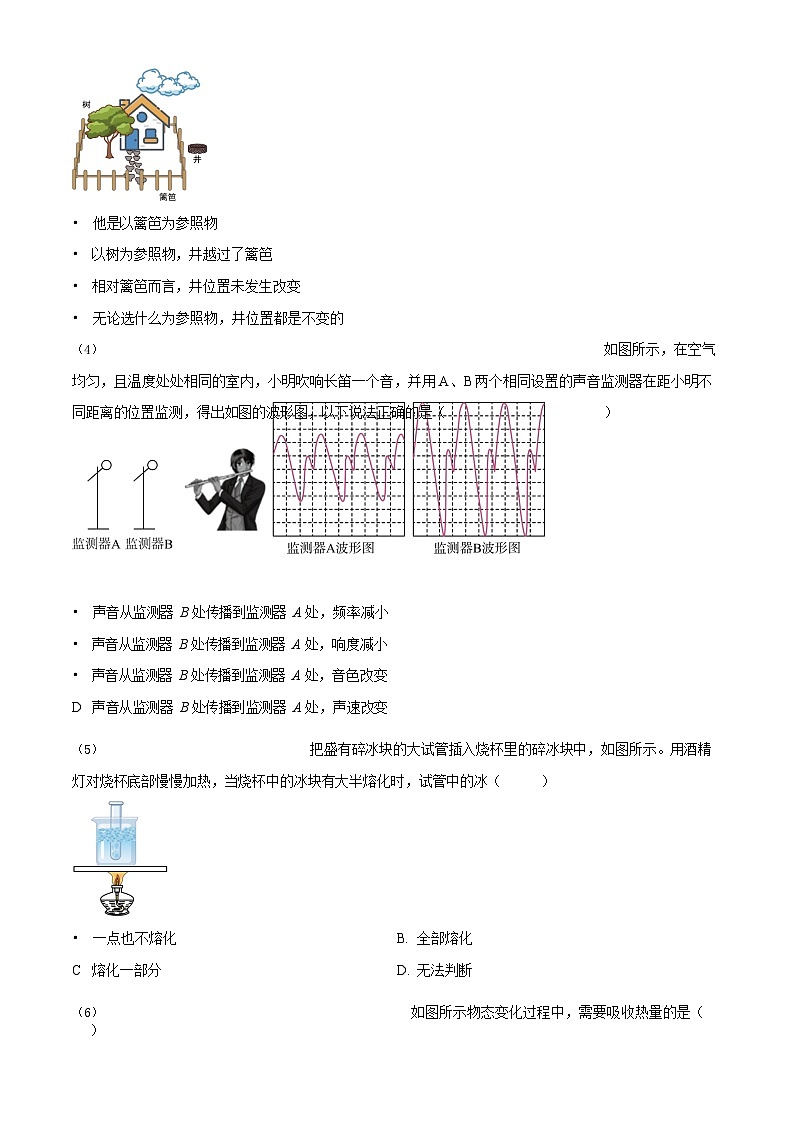

古典名落《镜花缘》有这样一段描述：昨夜刮了大风，一老农早上开门，发现原本在篱笆内的井变成如图所示位置，于是惊呼“井被吹到篱笆外!“．下列分析正确的是
他是以篱笆为参照物
以树为参照物，井越过了篱笆
相对篱笆而言，井位置未发生改变
无论选什么为参照物，井位置都是不变的
如图所示，在空气均匀，且温度处处相同的室内，小明吹响长笛一个音，并用 A、B 两个相同设置的声音监测器在距小明不同距离的位置监测，得出如图的波形图，以下说法正确的是（）
声音从监测器 B 处传播到监测器 A 处，频率减小
声音从监测器 B 处传播到监测器 A 处，响度减小
声音从监测器 B 处传播到监测器 A 处，音色改变
D 声音从监测器 B 处传播到监测器 A 处，声速改变
把盛有碎冰块的大试管插入烧杯里的碎冰块中，如图所示。用酒精灯对烧杯底部慢慢加热，当烧杯中的冰块有大半熔化时，试管中的冰（）
一点也不熔化B. 全部熔化
C 熔化一部分D. 无法判断
如图所示物态变化过程中，需要吸收热量的是（）

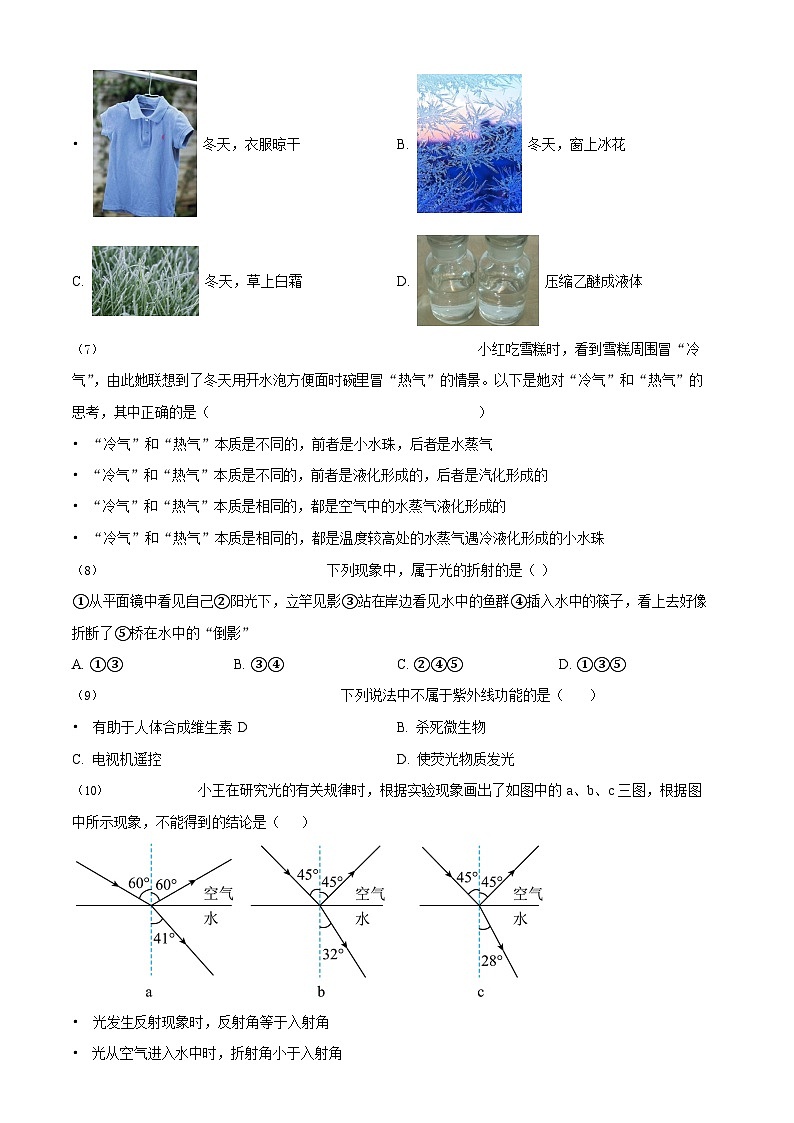

冬天，衣服晾干B.冬天，窗上冰花
C.冬天，草上白霜D.压缩乙醚成液体
小红吃雪糕时，看到雪糕周围冒“冷气”，由此她联想到了冬天用开水泡方便面时碗里冒“热气”的情景。以下是她对“冷气”和“热气”的思考，其中正确的是（）
“冷气”和“热气”本质是不同的，前者是小水珠，后者是水蒸气
“冷气”和“热气”本质是不同的，前者是液化形成的，后者是汽化形成的
“冷气”和“热气”本质是相同的，都是空气中的水蒸气液化形成的
“冷气”和“热气”本质是相同的，都是温度较高处的水蒸气遇冷液化形成的小水珠
下列现象中，属于光的折射的是（）
①从平面镜中看见自己②阳光下，立竿见影③站在岸边看见水中的鱼群④插入水中的筷子，看上去好像折断了⑤桥在水中的“倒影”
A. ①③B. ③④C. ②④⑤D. ①③⑤
下列说法中不属于紫外线功能的是（）
有助于人体合成维生素 DB. 杀死微生物
C. 电视机遥控D. 使荧光物质发光
小王在研究光的有关规律时，根据实验现象画出了如图中的 a、b、c 三图，根据图中所示现象，不能得到的结论是（）
光发生反射现象时，反射角等于入射角
光从空气进入水中时，折射角小于入射角
光从空气进入时，玻璃比水对光的偏折能力大
光路是可逆的
我们经常提到的像有：①平面镜成像；②放大镜成像； ③电影银幕上的像；④汽车观后镜中的像。
A.光通过凸透镜B.平面镜成像
C.光的折射D.光的反射
用如图所示的装置探究凸透镜成像规律。凸透镜的焦距是 15cm，当把凸透镜固定在 50cm 刻度线处，蜡烛固定在 15cm 刻度线处时（）
A. 光屏在“I”区域内移动，能得到清晰的像B. 光屏在“Ⅱ”域内移动，能得到清晰的像
C. 在光屏上得到的是放大、倒立的像D. 在光屏上得到的是缩小、正立的像
一物体在一段平直路面上做直线运动，其速度时间图像如下图所示，则汽车全程的平均速度为
（）
A. 10m/sB. 12m/sC. 12.5m/sD. 15m/s
二、填空、实验、作图题（每空 1 分，共 16 分）
下列判断中正确的是（）
A. 属于虚像的是①②④
C. 属于实像的是②③
12. 如图所示的光学作图中正确的是（
）
B. 由于折射而形成的像是②③④
D. 由于反射而形成的像是①②④
图中停表读数是s
图中汽车速度表盘读数是km/h=m/s
如图所示，清澈平整水面下的“射灯”射出一束光，从水中斜射到水与空气的界面时将发生反射和折射，根据折射定律， 与入射光相比，折射光更 法线（选填“靠近或远离”）， 若入射光线与界面成 60°角，反射光线与折射光线的夹角为 110°，则反射角的大小为 °，折射角的大小为
°。
在一次综合实践活动中，小明要测量纸锥下落的速度。 他用每隔相等时间拍照一次的相机（相机说明书上的相关描 述如下：“每秒拍照 2 次，像成在同一底片上”），拍下如图所示的照片，请回答：
纸锥运动的时间 tAB tBC（选填“小于”“等于”或 “大于”）；
从 A 到 D 纸锥下落的速度变化情况是运动（选填“加速”“减速”或“匀速”）；
右侧为纸锥从 E 到 F 过程放大图，EF 段纸锥运动的路程是cm，EF 段纸锥下落的速度是m/s。
如图甲是气象站中的百叶箱，箱内主要有干湿泡温度计（干泡温度计和湿泡温度计）和两支温度计
（测量并记录一天中最高和最低气温的温度计）。
常见的温度计是利用液体 的性质制成的，干湿泡温度计是由两个相同的温度计并列组成，如图乙，其中一个温度计用湿布包起来，称为湿泡温度计。若干泡温度计的示数为 20C，一般情况下，湿泡温度计的示数 （选填“高于”“低于”或“等于”）20C，干湿泡温度计的示数差越大，表明空气湿度越 （填“大”或“小”）；
测量最高和最低气温的温度计有一只坏了，小华放了一只体温计进去，一段时间后小华记录下了体温计示数，则记录的示数是今天的（填“最高”或“最低”）气温。
在用焦距为 10cm 的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏 依次放在光具座上，如图所示。
将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在；
当把蜡烛放在光具座上，点燃蜡烛，移动光屏，此时光屏在如图所示位置上得到烛焰 清晰的倒立、
的实像（选填“放大”或“缩小”），生活中的实际应用是；
若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是（选填“完整的像”、“一半的像”或“无法成像”）；
实验过程中，蜡烛会逐渐变短，为了使蜡烛的像能始终成像在光屏的中央，应将光屏 向
调整（选填“上”或“下”）；
若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时， 烛焰刚好在
“视网膜”上成一清晰的像。下图中（选填“甲”或“乙”）是近视眼的光路图。应佩戴
图中的眼镜矫正。
三、作图题
如图所示，有一束光从空气斜射入水中，MN 为法线，请你画出它的反射光线和折射光线｡
如图所示，请利用平面镜成像特点画出烛焰 S 点的像 S'，并画出眼睛 A 点看到像 S'的光路图。
如图 所示，烛焰 S 点发出三条光线（图中没画出），经过凸透镜后会聚到 S'点。 请画出图中三条光线对应的入射光线及烛焰 S 点。
根据如图甲所示物体的路程时间图像，画出对应的速度时间图像。
在探究“冰熔化过程中温度的变化规律”的实验中。
如图甲中的器材安装顺序是 （选填“从上至下”或“从下至上”），将试管放入水中加热，这种加热方法被称为水浴法，这样做的目的是使试管 ， 而且温度上升较慢，便于记录；
根据实验数据，小勇画出了其温度随时间变化的图像如图乙所示，分析图像后可知： 冰熔化过程经历了min，温度（选填“升高”、“降低”或“保持不变”），由图像可知冰是
（选填“晶体或非晶体”），其熔点是℃。
四、计算题
小张从家中出发到学校，其中一半路程步行，一半路程骑自行车。路程与时间图像如图所示。则：
骑车的是图中哪一段？
小张骑车的速度是多少？
小张从家到学校全程的平均速度是多少？
如图所示是某地至乌江高速公路上的一块交通标志牌，
图中数字 80 的含义是 ；
在遵守交通规则的前提下，从这个标志牌 开始匀速行驶的汽车到达乌江大桥最短需要用时多少分钟？
五、实验题
给你一盒火柴和一柱香，设计实验：测出这柱香的燃烧速度
需要的测量工具有和。
实验原理：
写出实验步骤以及所测的物理量。
广{市实验外语学校 2022-2023 学年第一学期期末调研
八年级物理试卷
一、选择题 （每题 3 分，共 42 分）
小华要爸爸把客厅里电视节目音量调小些，以免影响他在房间学习。从减小噪声影响的角度来看，下图的情形中与小华采取相同的措施的是（）
戴防噪耳机
用监测器监测噪声
铁道旁装隔音板
给排气管装消音器
【答案】D
【解析】
【详解】小华要爸爸把客厅里电视节目音量调小些，是从声源处减弱的噪声。戴防噪耳机，是从人耳处减弱噪声；用监测器监测噪声，只能监测噪声的大小，不能减弱噪声；铁道旁装隔音板，是从传播过程中减弱噪声；给排气管装消音器，是在声源处减弱噪声。
故选 D。
为了检验人躺着和站立时身体长度是否有差异，选用下列哪种尺最合适（）
量程 3m，分度值 1mmB. 量程 10m，分度值 1cm
C. 量程 30m，分度值 1cmD. 量程 30cm，分度值 1mm
【答案】A
【解析】
【详解】要满足测量人的身高的要求，应选择量程大于人体身高的刻度尺。 D．我国成年男性的平均身高在 1.70m 左右，女性的在 1.60m 左右。D 选项中量程小于人体身高，故 D 不符合题意； ABC．人站立与躺着时的身高相差不大，为了测量结果很精确，刻度尺的分度值越小越好，故 BC 不符合题意，故 A 符合题意。
故选 A。
古典名落《镜花缘》有这样一段描述：昨夜刮了大风，一老农早上开门，发现原本在篱笆内的井变成如图所示位置，于是惊呼“井被吹到篱笆外!“．下列分析正确的是
他是以篱笆为参照物
以树为参照物，井越过了篱笆
相对篱笆而言，井位置未发生改变
无论选什么为参照物，井位置都是不变的
【答案】A
【解析】
【详解】人之所以看到“井”会被“吹到篱笆外去”，说明说这句话的人是以篱笆为参照物的；如果以地面和地面上的树为参照物，井相对于地面和树的位置没有发生变化，则选择不同的参照物，井的运动情况是不同的，故 A 正确，BCD 错误．
故选 A．
如图所示，在空气均匀，且温度处处相同的室内，小明吹响长笛一个音，并用 A、B 两个相同设置的声音监测器在距小明不同距离的位置监测，得出如图的波形图，以下说法正确的是（）
声音从监测器 B 处传播到监测器 A 处，频率减小
声音从监测器 B 处传播到监测器 A 处，响度减小
声音从监测器 B 处传播到监测器 A 处，音色改变
声音从监测器 B 处传播到监测器 A 处，声速改变
【答案】B
【解析】
【详解】A．室内空气均匀，且温度处处相同，用 A、B 两个相同设置的声音监测器在距小明不同距离的位置检测，由 A 波形图和 B 波形图知道，声音从监测器 B 处传播到监测器 A 处频率不变，则音调不变，故 A 错误；
波形图比 B 波形图振幅变小，所以，声音从监测器 B 处传播到监测器 A 处响度变小，故 B 正确； C．声音由长笛发出，发声体不变，音色不变，故 C 错误； D．室内空气均匀，且温度处处相同，声音传播速度不变，故 D 错误。
故选 B。
把盛有碎冰块的大试管插入烧杯里的碎冰块中，如图所示。用酒精灯对烧杯底部慢慢加热，当烧杯中的冰块有大半熔化时，试管中的冰（）
【详解】冰是晶体，若给烧杯中的冰加热时，烧杯中的冰会熔化，但完全熔化前温度保持不变，所以试管中的冰达到熔点，但由于温度相同没有热传递，则不能从烧杯中继续吸热，所以不能熔化。故 BCD 不符
A. 一点也不熔化
B.
全部熔化
C. 熔化一部分
D.
无法判断
【答案】A
【解析】
合题意，A 符合题意。故选 A。
如图所示物态变化过程中，需要吸收热量的是（）
冬天，衣服晾干B.冬天，窗上冰花
C.冬天，草上白霜D.压缩乙醚成液体
【答案】A
【解析】
【详解】A．冬天，衣服晾干，冰由固态直接升华变为气态，需要吸收热量，故 A 符合题意； B．冬天，窗上冰花，是空气中的水蒸气直接凝华为小冰晶，凝华需要放热，故 B 不符合题意； C．冬天，草上白霜，是空气中的水蒸气直接凝华为小冰晶，凝华需要放热，故 C 不符合题意； D．压缩乙醚成液体，乙醚气体通过压缩体积的方式液化变为液态乙醚，液化需要放热，故 D 不符合题意。
故选 A。
小红吃雪糕时，看到雪糕周围冒“冷气”，由此她联想到了冬天用开水泡方便面时碗里冒“热气”的情景。以下是她对“冷气”和“热气”的思考，其中正确的是（）
“冷气”和“热气”本质是不同的，前者是小水珠，后者是水蒸气
“冷气”和“热气”本质是不同的，前者是液化形成的，后者是汽化形成的
“冷气”和“热气”本质是相同的，都是空气中的水蒸气液化形成的
“冷气”和“热气”本质是相同的，都是温度较高处的水蒸气遇冷液化形成的小水珠
【答案】D
【解析】
【分析】
【详解】小红吃雪糕时，看到雪糕周围冒“冷气”，这是雪糕周围的温度较高的水蒸气（来源于空气）遇冷液化成的小水珠；而冬天用开水泡方便面时碗里冒“热气”，实为小水珠，是碗里蒸发出的温度较高的
水蒸气遇冷液化成的小水珠。故 D 符合题意，ABC 不符合题意。故选 D。
下列现象中，属于光的折射的是（）
①从平面镜中看见自己②阳光下，立竿见影③站在岸边看见水中的鱼群④插入水中的筷子，看上去好像折断了⑤桥在水中的“倒影”
A. ①③B. ③④C. ②④⑤D. ①③⑤
【答案】B
【解析】
【详解】① 从平面镜中看见自己，是镜面反射，属于光的反射；
② 阳光下，立竿见影，是影的形成，属于光的直线传播；
③ 站在岸边看见水中的鱼群，鱼群的光线经过水和空气的传播进到人眼，属于光的折射；
④ 插入水中的筷子，看上去好像折断了，筷子的光线经过水和空气的传播，并且传播方向改变了进入到人眼，属于光的折射；
⑤ 桥在水中的“倒影”， 是镜面反射，属于光的反射；故③ ④ 属于光的折射。
故选 B。
【详解】A．适当照射紫外线有助于人体合成维生素 D，促进钙的吸收。故 A 不符合题意； B．紫外线能消菌杀毒，杀死微生物，故 B 不符合题意； C．电视机遥控是利用红外线的功能，故 C 符合题意； D．紫外线的荧光效应强，能使荧光物质发光。故 D 不符合题意。
故选 C。
小王在研究光的有关规律时，根据实验现象画出了如图中的 a、b、c 三图，根据图中所示现象，不能得到的结论是（）
9. 下列说法中不属于紫外线功能的是（
）
A. 有助于人体合成维生素 D
B. 杀死微生物
C. 电视机遥控
D. 使荧光物质发光
【答案】C
【解析】
光发生反射现象时，反射角等于入射角
光从空气进入水中时，折射角小于入射角
光从空气进入时，玻璃比水对光的偏折能力大
光路是可逆的
【答案】D
【解析】
【分析】
【详解】A．由 a 可知，入射角等于 60°、反射角等于 60°，图 bc 可知，入射角等于 45°、反射角等于 45°，所以可以得出光发生反射现象时，反射角等于入射角，故 A 正确，A 不符合题意；
由图 a 可知，入射角等于 60°、折射角等于 41°，图 b 可知，入射角等于 45°、折射角等于 32°，则可以得出光从空气进入水中时，折射角小于入射角，故 B 正确，B 不符合题意；
C．由图 bc 可知，当入射角相同时，进入玻璃时，折射角较小，即偏折能力较大，故 C 正确，C 不符合题意；
D．图 abc 都是光从空气射入其它介质中，并没有沿反射光线或折射光线射过来，所以得不出光路是可逆的这一现象，故 D 错误，D 符合题意。
故选 D。
我们经常提到的像有：①平面镜成像；②放大镜成像； ③电影银幕上的像；④汽车观后镜中的像。下列判断中正确的是（）
属于虚像的是①②④B. 由于折射而形成的像是②③④
C. 属于实像的是②③D. 由于反射而形成的像是①②④
【答案】A
【解析】
【详解】①平面镜成像是由光的反射形成的虚像；
②放大镜成像属于凸透镜成像，是由光的折射形成的虚像；
③电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像；
④汽车观后镜是凸面镜，它成的像是由光的反射形成的虚像；
其中，属于实像的是③；属于虚像的是①②④；由于反射而成的像是①④；由于折射而成的像是
②③。故选 A。
如图所示的光学作图中正确的是（）
光通过凸透镜B.平面镜成像
C.光的折射D.光的反射
【答案】B
【解析】
【详解】A．通过焦点的光线经凸透镜折射后将平行于主光轴，而图中的折射光线会聚主光轴了，故 A 错误；
分别作出物体 AB 端点 A、B 关于平面镜的对称点 A′、B′，用虚线连接 A′、B′即为 AB 在平面镜中的像，故 B 正确； C．当线从空气斜射入水中时，折射角应小于入射角，而图中的折射角大于入射角，故 C 错误； D．入射光线与镜面的夹角为 50°，则入射角为
90﹣50＝40
反射角等于入射角也等于 40°，而图中反射角等于 50°，故 D 错误。故选 B。
用如图所示的装置探究凸透镜成像规律。凸透镜的焦距是 15cm，当把凸透镜固定在 50cm 刻度线处，蜡烛固定在 15cm 刻度线处时（）
光屏在“I”区域内移动，能得到清晰的像B. 光屏在“Ⅱ”域内移动，能得到清晰的像
C. 在光屏上得到的是放大、倒立的像D. 在光屏上得到的是缩小、正立的像
【答案】A
【解析】
【详解】由图可知此时的物距为
u  50.0cm-15.0cm=35.0cm
根据凸透镜成像规律，此时物距大于二倍焦距，像距在 f
 v  2 f ，即光屏在 65.0cm~80.0cm 的范围内，
成倒立缩小的实像，故 A 符合题意，BCD 不符合题意。故选 A。
一物体在一段平直路面上做直线运动，其速度时间图像如下图所示，则汽车全程的平均速度为
（）
A. 10m/sB. 12m/sC. 12.5m/sD. 15m/s
【答案】A
【解析】
【详解】由图像分析可知 0~3s 内，物体以 10m/s 的速度，做匀速直线运动，路程为
s1  v1t1  10m/s 3s=30m
3~4s 物体静止，4~6s 内物体以 15m/s 的速度做匀速直线运动，路程为
s2  v2t2  15m/s 2s=30m
那么 0~6s 内，汽车运动的总路程为
s  s1  s2  30m+30m=30m
则 0~6s 内汽车运动的平均速度为
v  s  60m  10m/s
故 A 符合题意，BCD 不符合题意。
t6s
故选 A。
二、填空、实验、作图题（每空 1 分，共 16 分）
【答案】1.84cm （1.811.85cm 均可）
【解析】
【分析】
【详解】分度值为 0.1cm，一共有 18 格，故为 1.8cm，刻度尺的读数需要估读到下一位，故读数为 1.84cm。
图中停表读数是s
【答案】247.7
【解析】
【详解】机械停表的读数为小刻盘的示数与大刻盘示数之和，由图可知小刻盘的分度值为 0.5min，读数为 4min，大刻盘的分度值为 0.1s，由于小刻盘的指针未超过 4-5 分钟的半刻线，所以大刻盘按单数读为
7.7s，所以机械停表的读数为
4min+7.7s=247.7s
图中汽车速度表盘读数是km/h=m/s
【答案】①. 90②. 25
【解析】
【详解】[1][2]由图中的迈速表可知，速度的单位是 km/h，分度值为 5km/h，因此可知此时的速度为
v= 90km/h=25m/s
如图所示，清澈平整水面下的“射灯”射出一束光，从水中斜射到水与空气的界面时将发生反射和折射，根据折射定律， 与入射光相比，折射光更 法线（选填“靠近或远离”）， 若入射光线与界面成 60°角，反射光线与折射光线的夹角为 110°，则反射角的大小为 °，折射角的大小为
°。
【答案】①. 远离②. 30°③. 40°
【解析】
【详解】[1]根据光的折射定律，可知当光从水中斜射到空气中时，由于光在空气中传播速度快，在空气中的角大，即折射角大于入射角，所以折射光线远离法线。
若入射光线与界面成 60°角，那么入射角为
90  60  30
根据光的反射定律可知，反射角等于入射角，所以反射角为30 。
由下图可知，反射光线与折射光线的夹角为 110°，反射角为 30°，因此折射角为
180  (110  30)  40
在一次综合实践活动中，小明要测量纸锥下落的速度。 他用每隔相等时间拍照一次的相机（相机说明书上的相关描 述如下：“每秒拍照 2 次，像成在同一底片上”），拍下如图所示的照片，请回答：
纸锥运动的时间 tAB tBC（选填“小于”“等于”或 “大于”）；
从 A 到 D 纸锥下落的速度变化情况是运动（选填“加速”“减速”或“匀速”）；
右侧为纸锥从 E 到 F 过程放大图，EF 段纸锥运动的路程是cm，EF 段纸锥下落的速度是m/s。
【答案】①. 等于②. 加速③. 20.0④. 0.4
【解析】
【详解】（1）[1]由题可知相机每次拍照的时间间隔相同，都是 0.5 秒，tAB 和 tBC 是相邻的两段时间，也是 0.5 秒，相等。
（2）[2]自上往下，相邻两照片的时间间隔相等，距离逐渐增大，说明速度越来越快，所以是加速。
（3）[3] [4]单位 cm 是指刻度线上标有数字的单位，由图可知分度值是 1cm，从 E 点到 F 点的距离为
80.0cm-60.0cm=20.0cm=0.200m
EF 之间时间间隔为 0.5 秒
v  s  0.200m =0.4m/s
所以，路程是 20.0cm，速度为 0.4m/s。
t0.5s
如图甲是气象站中的百叶箱，箱内主要有干湿泡温度计（干泡温度计和湿泡温度计）和两支温度计
（测量并记录一天中最高和最低气温的温度计）。
常见的温度计是利用液体 的性质制成的，干湿泡温度计是由两个相同的温度计并列组成，如图乙，其中一个温度计用湿布包起来，称为湿泡温度计。若干泡温度计的示数为 20C，一般情况下，湿泡温度计的示数 （选填“高于”“低于”或“等于”）20C，干湿泡温度计的示数差越大，表明空气湿度越 （填“大”或“小”）；
测量最高和最低气温的温度计有一只坏了，小华放了一只体温计进去，一段时间后小华记录下了体温计示数，则记录的示数是今天的（填“最高”或“最低”）气温。
【答案】①. 热胀冷缩②. 低于③. 小④. 最高
【解析】
【详解】（1）[1]一般常见的温度计是根据液体热胀冷缩的性质制成的。
干泡温度计放置在空气中，显示的是空气的正常温度，湿泡温度计下端包着湿布，湿布上的水分蒸发吸热，因此湿泡温度计的示数比干泡温度计的示数低，所以若干泡温度计的示数为 20C，一般情况下，湿泡温度计的示数低于 20℃。
在一定温度下，两个温度计读数的差别越小，表示空气中的水蒸气越多，相反，干湿泡温度计的示数差越大，空气湿度越小。
（2）[4]由于体温计比实验用温度计多了一个缩口，所以体温计内的液体不能自动退回玻璃泡，所以体温计的示数在不甩的情况下是不会下降的，但是遇到更高的温度会上升，也就是说体温计显示的是它所接触到的最高温度。
在用焦距为 10cm 的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏 依次放在光具座上，如图所示。
将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在；
当把蜡烛放在光具座上，点燃蜡烛，移动光屏，此时光屏在如图所示位置上得到烛焰 清晰的倒立、
的实像（选填“放大”或“缩小”），生活中的实际应用是；
若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况是（选填“完整的像”、“一半的像”或“无法成像”）；
实验过程中，蜡烛会逐渐变短，为了使蜡烛的像能始终成像在光屏的中央，应将光屏 向
调整（选填“上”或“下”）；
若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时， 烛焰刚好在
“视网膜”上成一清晰的像。下图中（选填“甲”或“乙”）是近视眼的光路图。应佩戴
图中的眼镜矫正。
【答案】①. 同一高度②. 缩小③. 照相机④. 完整的像⑤. 上⑥. 乙⑦.
丁
【解析】
【详解】（1）[1]凸透镜成像，为了使蜡烛的像呈在光屏中央，应当使烛焰、透镜和光屏三者的中心大致在同一高度。
（2）[2][3]有图可知，物距大于像距，因此此时物距大于二倍焦距，由凸透镜成像规律可知，此时成倒立、缩小的实像；该原理应用于照相机。
（3）[4]当将透镜的下半部分挡住后，整个物体发出的光有一部分被挡住，但有一部分光通过凸透镜上半部分成像，像与原来相同，还是完整的像。
（4）[5]为了凸透镜成的像永远在光屏的中央，凸透镜成实像时，像永远是倒立的，因此蜡烛燃烧越来越短，像越来越往上，因此应当向上调节光屏。
（5）[6]近视眼是晶状体变厚，晶状体对光的会聚能力增强，使像成在视网膜的前方，因此光路图如图乙所示。
[7]近视眼应佩戴凹透镜进行矫正，观察图丙和丁可知，图丙此时相当于放大镜是凸透镜，图丁时凹透镜，因此应佩戴丁图的眼镜进行矫正。
三、作图题
如图所示，有一束光从空气斜射入水中，MN 为法线，请你画出它的反射光线和折射光线｡
【答案】
【解析】
【详解】法线已画出，根据反射角等于入射角画出反射光线，根据折射角小于入射角画出折射光线，如图所示：
如图所示，请利用平面镜成像特点画出烛焰 S 点的像 S'，并画出眼睛 A 点看到像 S'的光路图。
【答案】
【解析】
【详解】过 S 作平面镜的垂线（虚线、垂直符号），根据“像与物到平面镜的距离相等”，找到像 S′；连接 S′A（虚线）相交平面镜于 O 点，作入射光线 SO，反射光线 OA，如图所示：
请画出图中三条光
如图 所示，烛焰 S 点发出三条光线（图中没画出），经过凸透镜后会聚到 S'点。
线对应的入射光线及烛焰 S 点。
【答案】
【解析】
【详解】平行于主光轴的光线经凸透镜折射后将过焦点，通过光心的光线经凸透镜折射后方向不变，根据这两条光线可以确定烛焰 S 点，再根据两点确定一条光线即可做出非特殊光线的入射光线，如图所示
根据如图甲所示物体的路程时间图像，画出对应的速度时间图像。
【答案】
【解析】
1
v  s1  40m  2m/s
t120s
20s~30s 内路程不变，物体静止；30s~40s 内物体做匀速直线运动，速度为
v  s2  80m-40m  4m/s

t
2
240s-30s
定义乙图中横坐标每一小格代表 5s，纵坐标每一小格代表 1m/s，所以该物体的速度-时间图像如下图：
在探究“冰熔化过程中温度的变化规律”的实验中。
如图甲中的器材安装顺序是 （选填“从上至下”或“从下至上”），将试管放入水中加热，这种加热方法被称为水浴法，这样做的目的是使试管 ， 而且温度上升较慢，便于记录；
根据实验数据，小勇画出了其温度随时间变化的图像如图乙所示，分析图像后可知： 冰熔化过程经历了min，温度（选填“升高”、“降低”或“保持不变”），由图像可知冰是
（选填“晶体或非晶体”），其熔点是℃。
【答案】①. 从下至上②. 受热均匀③. 6④. 保持不变⑤. 晶体⑥. 0
【解析】
【详解】（1）[1][2]因为外焰温度最高，实验时要用酒精灯外焰加热，需要先确定石棉网的位置，因此需要从下至上安装实验器材。水浴加热法可以使被加热物质受热更加均匀，加热过程更加缓慢，便于记录实验数据。
（2）[3]由图乙可知冰熔化过程为 4min~l0min，共经历了 6min。
[4][5]冰熔化过程中，不断的吸收热量，温度保持不变，有确定的熔化温度，说明冰是晶体。
小张骑车的速度是多少？
小张从家到学校全程的平均速度是多少？
【答案】（1）AB 段；（2）6m/s；（3）2m/s
【解析】
【详解】解：（1）由图像可得在 OA 段，物体路程 s1=1800m，所用时间为
t1=25min=1500s
在 AB 段的路程为
s2=3600m-1800m=1800m
所用时间为
t2=30min-25min=5min=300s
小张在 OA、AB 两段路程的速度分别为
1
v  s1  1800m  1.2m/s
t11500s
v  s2  1800m  6m/s

t
2
2300s
因为平时步行的速度小于骑车的速度，因此小张在 AB 段骑自行车。
小张在 AB 段骑车的速度为 6m/s。
小张全程的平均速度为
答：（1）小张骑车的是图中 AB 段；
小张骑车的速度是 6m/s；
v  s 
t
3600m
30  60s
 2m/s
小张从家到学校全程的平均速度是 2m/s。
【答案】①. 该路段允许行驶的最大速度为 80km/h②. 45min
【解析】
【详解】解：（1）[1]路标中如图“80”代表的含义是：该路段允许行驶的最大速度为 80km/h。
（2）[2]从这个标志牌 开始匀速行驶的汽车到达乌江大桥最短的时间为
v  s 
t
60km =0.75h=45min 80km/h
答：（1）该路段允许行驶的最大速度为 80km/h；
（2）在遵守交通规则的前提下，从这个标志牌 开始匀速行驶的汽车到达乌江大桥最短需要用时 45min。
五、实验题
29. 给你一盒火柴和一柱香，设计实验：测出这柱香的燃烧速度
需要的测量工具有和。
实验原理：
写出实验步骤以及所测的物理量。
【答案】①. 刻度尺②. 停表③.
v  s
t
④. 见解析
