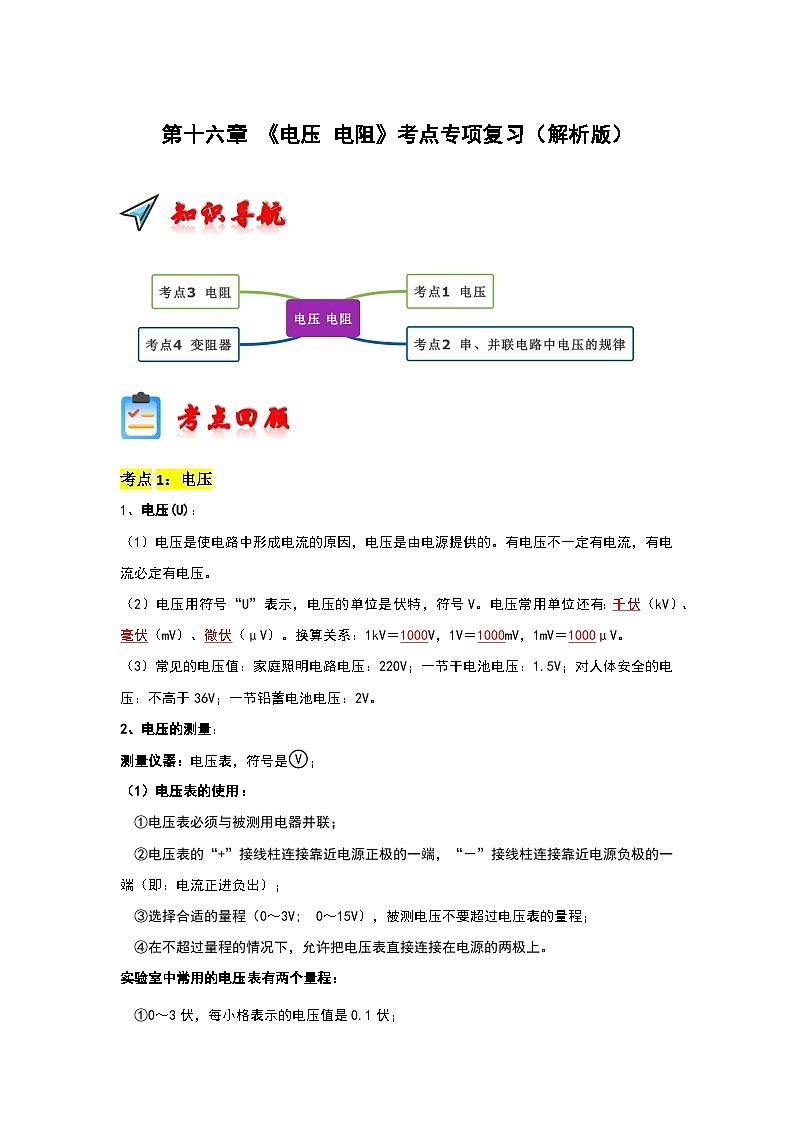

考点回顾
考点1：电压
1、电压(U)：
（1）电压是使电路中形成电流的原因，电压是由电源提供的。有电压不一定有电流，有电流必定有电压。
（2）电压用符号“U”表示，电压的单位是伏特，符号V。电压常用单位还有：千伏（kV）、毫伏（mV）、微伏（μV）。换算关系：1kV＝1000V，1V＝1000mV，1mV＝1000μV。
（3）常见的电压值：家庭照明电路电压：220V；一节干电池电压：1.5V；对人体安全的电压：不高于36V；一节铅蓄电池电压：2V。
2、电压的测量：
测量仪器：电压表，符号是 eq \\ac(○,V)；
（1）电压表的使用：
①电压表必须与被测用电器并联；
②电压表的“+”接线柱连接靠近电源正极的一端，“－”接线柱连接靠近电源负极的一端（即：电流正进负出）；
③选择合适的量程（0～3V; 0～15V），被测电压不要超过电压表的量程；
④在不超过量程的情况下，允许把电压表直接连接在电源的两极上。
实验室中常用的电压表有两个量程：
①0～3伏，每小格表示的电压值是0.1伏；
②0～15伏，每小格表示的电压值是0.5伏。
电压表的电阻特点：本身的电阻很大，相当于断开的开关。
电流表、电压表的比较：
3、利用电流表、电压表判断电路故障：
（1）电流表示数正常而电压表无示数，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。
（2）电压表有示数而电流表无示数，则故障原因可能是：①电流表短路②和电压表并联的用电器开路。
（3）电流表电压表均无示数，除了两表同时短路外，最大的可能是主电路断路导致无电流。
考点2：串、并联电路中电压的规律
串、并联电路电压的规律：
1、串联电路两端的总电压等于各部分电路两端的电压之和（即U串=U1+U2）；
2、并联电路各支路两端的电压相等，都等于电源电压。（即U并= U1=U2）。
※串联分压不分流，并联分流不分压。
考点3：电阻
1、电阻(R)：表示导体对电流的阻碍作用。导体如果对电流的阻碍作用越大，那么电阻就越大，而通过导体的电流就越小。
2、电阻(R)的单位：国际单位：欧姆(Ω)；常用的单位有：兆欧(MΩ)、千欧(KΩ)。
1兆欧=103千欧； 1千欧=103欧。

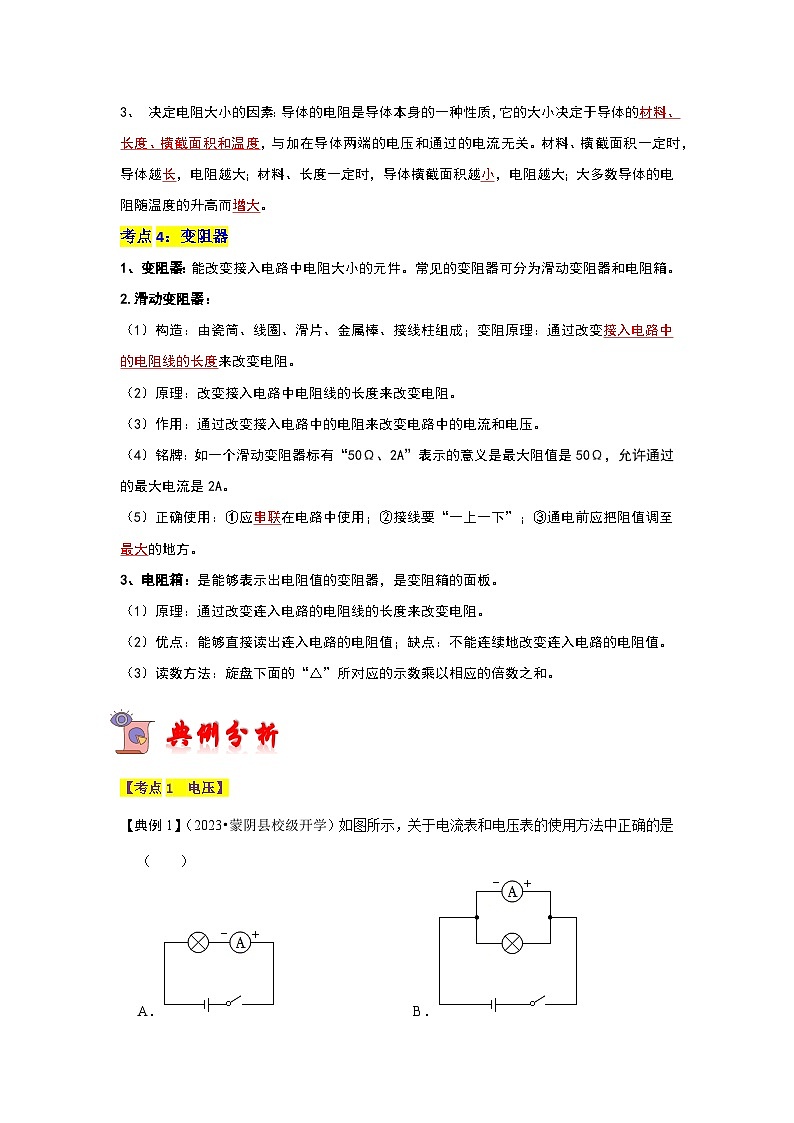

3、 决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，与加在导体两端的电压和通过的电流无关。材料、横截面积一定时，导体越长，电阻越大；材料、长度一定时，导体横截面积越小，电阻越大；大多数导体的电阻随温度的升高而增大。
考点4：变阻器
1、变阻器：能改变接入电路中电阻大小的元件。常见的变阻器可分为滑动变阻器和电阻箱。
2.滑动变阻器：
（1）构造：由瓷筒、线圈、滑片、金属棒、接线柱组成；变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。
（2）原理：改变接入电路中电阻线的长度来改变电阻。
（3）作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
（4）铭牌：如一个滑动变阻器标有“50Ω、2A”表示的意义是最大阻值是50Ω，允许通过的最大电流是2A。
（5）正确使用：①应串联在电路中使用；②接线要“一上一下”；③通电前应把阻值调至最大的地方。
3、电阻箱：是能够表示出电阻值的变阻器，是变阻箱的面板。
（1）原理：通过改变连入电路的电阻线的长度来改变电阻。
（2）优点：能够直接读出连入电路的电阻值；缺点：不能连续地改变连入电路的电阻值。
（3）读数方法：旋盘下面的“△”所对应的示数乘以相应的倍数之和。
典例分析
【考点1 电压】
【典例1】（2023•蒙阴县校级开学）如图所示，关于电流表和电压表的使用方法中正确的是（ ）
A．B．
C．D．
【答案】A
【分析】（1）电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；
（2）电压表的正确使用方法是：把它并联在用电器两端；必须让电流从正接线柱流入，从负接线柱流出（正接线柱与正极相连，负接线柱与负极相连）；被测电压不能超过电压表所选的量程，否则会烧坏电压表。
【解答】解：A、此图中是电流表，电流表串联在电路中，且正负接线柱是正确的，故A正确；
B、此图中是电流表，相当于导线，将电流表与灯泡并联，会发生短路，故B错误；
C、此图中是电压表，应该并联在用电器的两端，故C错误；
D、此图中的电压表虽然并联在用电器两端，但正负接线柱接反了，故D错误。
故选：A。
【典例2】（2023•本溪开学）（多选）如图，R1和R2的电阻比为3：4，在“〇”处可以连接电流表或电压表测量电路中的电流和电压，电路可以正常工作。以下说法正确的是（ ）
A．若1、3接电压表，2接电流表，R1和R2串联
B．若1、3接电压表，2接电流表，1和3两表示数比为4：7
C．若1、3接电流表，2接电压表，1表测量R1的电流
D．若1、3接电流表，2接电压表，2和3两表示数的比值大于2和1两表示数的比值
【答案】ABD
【分析】（1）电流表测量通过用电器的电流，与用电器串联使用，相当于导线；电压表测量用电器两端电压，与用电器并联使用，相当于断路；
（2）根据串联电路中电流的关系和欧姆定律求出1和3两表示数比为多少；
（3）电阻并联后，总电阻小于任意一个分电阻。
【解答】解：AB．若1、3接电压表，2接电流表，电路中的电流只有一条路径，R1和R2串联，电压表1测量R2两端的电压，电压表3测量电源电压，
则1和3两表示数比为U2：U＝＝，已知R1和R2的电阻比为3：4，所以＝＝4：7，故AB正确；
C．若1、3接电流表，2接电压表，电路中电流有两条路径，R1和R2并联，电流表1测量干路电流，电流表3测量通过电阻R2的电流，电压表2测量电源电压，
由欧姆定律可知，2和3两表示数的比值为的R2阻值，2和1两表示数的比值为并联电路的总电阻，因为电阻并联后，总电阻小于任意一个分电阻，所以2和3两表示数的比值大于2和1两表示数的比值，故C错误、D正确。
故选：ABD。
【典例3】（2022秋•丰润区期末）如图所示电压表的示数为 2.3 V，电流表的示数为 0.28 A。
【答案】2.3；0.28。
【分析】读取电表示数时，首先要明确电表选择的量程和对应的分度值，再根据指针位置读数。
【解答】解：由图知电压表量程为0～3V，分度值为0.1V，故此时电压表示数为2.3V；电流表量程为0～0.6A，分度值为0.02A，故此时电流表示数为0.28A。
故答案为：2.3；0.28。
【典例4】（2023•茂南区校级一模）如图所示，在图上填上合适的电表，使闭合开关后两灯均能发光。
【答案】
【分析】根据电流表与被测用电器串联，电压表与被测用电器并联即可作出判断。
【解答】解：电流表必须和被测用电器串联，不允许将电流表和用电器并联，第二个圈是电流表，电压表必须和被测用电器并联，所以左边第一个圈必须是电压表，这样形成通路，使闭合开关后两灯均能发光，如下图所示：
【考点2 串、并联电路中电压的规律】
【典例5】（2023•兴宁区校级模拟）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列关于两灯的说法正确的是（ ）
A．电阻一定相等B．亮度一定相同
C．电流一定相等D．电压一定相等
【答案】D
【分析】由电路图可知，两灯泡并联，根据并联电路中电压和电流的规律进行判断。灯泡的亮度决定于灯泡的实际功率。
【解答】解：A、当两灯泡的规格不相同时，两个灯泡的电阻不一定相等，故A错误；
B、由P＝UI，两灯电压相等，规格未知，所以两灯电流大小不知，故实际功率大小不能判断，亮度无法比较，故B错误。
C、由电路图可知，两灯泡并列连接，当两灯泡的规格不相同时，通过灯L1和灯L2的电流一定不相等，故C错误；
D、由于并联电路两端电压相等，因此灯L1和灯L2两端的电压一定相等，故D正确；
故选：D。
【典例6】（2023•无为市三模）在某一温度下，通过甲和乙两个电路元件的电流与其两端电压的关系图像如图所示。如果将元件甲、乙并联后接在电压为2V的电源两端，则干路的电流为 0.6 A。
【答案】0.6。
【分析】将元件甲、乙并联后接在电压为2V的电源两端时，根据图像读出符合题意的电流，根据并联电路的电流特点可求干路的电流大小。
【解答】解：将元件甲、乙并联后接在电压为2V的电源两端时，
由图像可知，当两元件两端的电压U甲＝2V、U乙＝2V时，
I甲＝0.4A，I乙＝0.2A，
在并联电路中，干路电流等于各支路电流之和，I＝I1+I2＝0.4A+0.2A＝0.6A。
故答案为：0.6。
【典例7】（2023•朝阳模拟）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 6 根导线；实验中应选择规格 不同 （相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是 L2断路 （填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？理由是 不能；正负接线柱反接了 。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： 一次实验具有偶然性；更换规格不同的灯泡进行多次实验 。
【答案】见试题解答内容
【分析】（1）根据电路图判定导线的条数；为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）电压表示数为零，说明电路中出现了断路；
（3）电压表连接时电流从正接线柱流入；
（4）只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量。
【解答】解；（1）由电路图可知，共需要导线6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）电压表示数为零，说明电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数；
（3）测出L1两端的电压，A与电压表的正接线柱相连。小芳将与A点相连的导线改接到C点，则会造成电流从负接线柱流入了。小芳的办法是错误的；
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
故答案为：（1）6；不同；（2）L2断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
【考点3 电阻】
【典例8】（2023•山西模拟）中国一位“95后”年轻科学家发现：当两层石墨烯以一个“魔角”扭曲在一起时，就能在零电阻下导电。这一发现为超导研究打开了一扇新的大门，可能成为常温超导体研究的里程碑。你认为常温下的超导体最适合用来做（ ）
A．洗衣机电机的线圈B．电烤箱的电热丝
C．滑动变阻器的电阻线D．白炽灯的灯丝
【答案】A
【分析】超导材料的电阻为零，超导材料适合制作输电导线和电动机线圈等，能大大减小电能的损失；但不能应用在利用电流热效应工作的电器中，因为当电阻R＝0时，该用电器将不会发热。
【解答】解：白炽灯的灯丝、电烤箱的电热丝是利用电热的，不能用超导材料，滑动变阻器是利用改变电阻丝的长度来改变接入电路的电阻的，因此滑动变阻器的电阻线不能用超导体，电动机线圈是利用电流获得动力，电流产生的电热量越少越好，可以用超导材料，故A正确，BCD错误。
故选：A。
【典例9】（2023•明山区模拟）（多选）为了防止在炎热的夏季高速运行的汽车爆胎，一些车辆上都有胎压报警装置，其主要部件是胎压检测探头，这样可以大大降低爆胎带来的危害。下列描述正确的是（ ）
A．轮胎爆胎过程与热机做功冲程的能量转化相同
B．胎压报警装置中的检测探头是由超导材料制成的
C．高速运行的汽车通过做功方式改变轮胎的内能，使胎压升高
D．汽车轮胎上的花纹是为了增大摩擦
【答案】ACD
【分析】（1）轮胎爆胎过程将内能转化为机械能，与热机做功冲程的能量转化相同。
（2）检测探头是由半导体材料制成的。
（3）汽车通过做功方式改变轮胎的内能，使胎压升高。
（4）在压力一定时，增大接触面的粗糙程度可以增大摩擦。
【解答】解：A、轮胎爆胎过程与热机做功冲程的能量转化相同，故A正确；
B、胎压报警装置中的检测探头是由半导体材料制成的压敏元件，故B错误；
C、高速运行的汽车通过做功方式改变轮胎的内能，使胎压升高，故C正确；
D、汽车轮胎上的花纹是为了增大摩擦，故D正确。
故选：ACD。
【典例10】（2023•济南一模）如图，将包装口香糖的纸剪成中间较窄的细条，然后将锡箔细条的两端连接电池正负极，很快发现细条中较窄处ab段开始冒烟起火，这是因为细条将电池短路。若ab段长度等于bc段长度，则ab段电阻 大于 bc段电阻，此时ab段电流 等于 bc段电流。
【答案】大于；等于
【分析】导线直接将电源连接起来的电路叫短路，短路时，容易烧坏电路或形成火灾。
【解答】解：
锡箔纸条两端的铝面直接接触电池的正负极，造成短路，这样电流会很大，铝纸条中间最细处的横截面积较小，电阻较大，即ab段电阻大于bc段电阻，根据Q＝I2Rt可知，此时电路中迅速产生大量热量使温度达到锡纸的着火点而使之燃烧；串联电路中电流处处相同，所以ab段电流等于bc段电流。
故答案为：大于；等于。
【典例11】（2023•红桥区三模）在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导体电阻跟导体长度有关
猜想二：导体电阻跟导体粗细有关
猜想三：导体电阻跟导体材料有关
同学们想利用如图所示的电路和如表中的导体验证上述猜想。
（1）请将验证猜想一的实验设计思路补充完整。
选取 材料 和 横截面积 相同、 长度 不同的导体，分别将其接入如图电路中。通过比较电路中 电流 的大小，判断导体电阻的大小。
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体 C、F、G （填写导体代号）来进行实验。
【答案】（1）材料；横截面积；长度；电流；（2）C、F、G。
【分析】影响电阻大小的因素是：材料、长度、横截面积、温度，在探究过程中需用到控制变量法，不加特殊说明，认为温度相同。
【解答】解：（1）为了研究导体电阻与导体长度的关系，则需使导体的材料和横截面积相同，长度不同，通过比较电路中电流的大小，判断导体电阻的大小；
（2）为了研究导体电阻与导体材料的关系，则需使导体的长度和横截面积相同，材料不同，应选用的三种导体是C、F、G，分别将其接入如图电路中。通过比较电路中电流的大小，判断导体电阻的大小。
故答案为：（1）材料；横截面积；长度；电流；（2）C、F、G。
【考点4 变阻器】
【典例12】（2022秋•惠济区校级期末）高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图（电源两端电压一定），以下说法正确的是（ ）
A．称重表相当于一个电压表
B．电路中的R1是没有作用的
C．车辆越重，称重表的示数越大
D．车辆越重，称重表的示数越小
【答案】C
【分析】由图知，R1、称重表、R依次串联在电路中，据此可知称重表是电流表还是电压表；由滑片P的滑动情况，根据串联电路特点和欧姆定律可知电路中的电流变化，即称重表的示数变化。
【解答】解：A、由图知，R1、称重表、R依次串联在电路中，称重表相当于一个电流表，故A错误；
B、当车辆很重，滑片滑到最下端时，如果没有电阻R1，会造成电源短路，烧坏称重表或电源，因此R1有保护电路的作用，故B错误；
CD、当车辆越重时，滑片向下滑，R连入电路的阻值变小，电路总电阻变小，电源电压不变，由I＝知，电路的电流变大，所以称重表的示数越大，故C正确，D错误。
故选C。
【典例13】（2023•宁江区三模）滑动变阻器是通过改变接入电路电阻丝的 长度 来改变接入电路电阻；我们把电阻丝缠绕在瓷筒上，瓷筒是 绝缘体 （先填“导体”或“绝缘体”）。
【答案】长度；绝缘体。
【分析】（1）滑动变阻器的原理是靠改变连入电路中电阻线的长度来改变电阻的；
（2）容易导电的物体叫导体，不容易导电的物体叫绝缘体。
【解答】解：（1）滑动变阻器的原理是滑动变阻器是通过改变电阻丝接入电路的长度来改变电阻的；
（2）瓷筒不容易导电，是绝缘体。
故答案为：长度；绝缘体。
【典例14】（2022秋•肃州区校级期中）如图为小明自制的一盏可调节亮度的小灯泡。连接电路前，应 断开 开关，并将导线夹头移到 b 端。闭合开关后，若要使灯泡变暗，应将导线夹头向 b 端移动（填“a”或“b”）。
【答案】见试题解答内容
【分析】（1）在电路中，得到持续稳定电流的条件是：有电源，是闭合的电路；
（2）导体的电阻的大小与导体的材料、长度、横截面积和温度有关；
【解答】解：据课本可知，连接电路前，应断开开关；由于导体的电阻与导体的长度有关，在其它不变的情况下，导体越长，电阻越大，所以为了防止电路中电流过大，应使得电路中电阻丝的电阻最大，故应将导线夹放在b端；闭合开关后，在实验过程中，若要使灯泡变暗，即应使得电路中电阻变大，即应将导线夹头向b端移动。
故答案为：断开；b；b。
巩固训练
1．（2023•祁阳县校级模拟）如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（ ）
A．a、b都是电流表B．a、b都是电压表
C．a是电压表，b是电流表D．a是电流表，b是电压表
【答案】D
【分析】根据电流表和电压表的使用规则去分析判断：
电流表应该与灯泡串联，若与灯泡并联，则会造成电源短路，烧坏电源和电流表，灯泡不发光；
电压表应该与灯泡并联，若与灯泡串联，则会造成灯泡不发光，而电压表会有明显的示数。
【解答】解：由图可知，表a与灯泡串联，表b与灯泡并联，根据电流表和电压表的使用规则可知，与灯泡串联的是电流表，与灯泡并联的是电压表，所以表a是电流表，表b是电压表。
故选：D。
2．（2022秋•正阳县期末）下列说法中不符合实际的是（ ）
A．一节新的干电池电压为1.5V
B．家用电冰箱中的电流约5A
C．人体安全电压不高于36V
D．家庭节能灯中的电流约为0.1A
【答案】B
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一节新的干电池电压为1.5V，故A符合实际；
B、家用电冰箱的功率约220W，其正常工作的电流I＝＝＝1A，故B不符合实际；
C、人体安全电压不高于36V，故C符合实际；
D、家庭节能灯的电功率一般是20W左右，电流约为I＝＝≈0.1A，故D符合实际；
故选：B。
3．（2023•黑龙江模拟）小东连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，L1两端的电压为4V，则电压表的示数为（ ）
A．10VB．6VC．4VD．2V
【答案】D
【分析】一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的电压；由电路图可知，两灯泡串联，电压表测L2两端的电压；根据串联电路的电压特点求出L2两端的电压。
【解答】解：根据串联电路中总电压等于各分电压之和，且一节干电池的电压为1.5V，
可知四节新干电池组成电源的电压U＝4×1.5V＝6V；
由电路图可知，两灯泡串联，已知L1两端的电压为4V，
电压表测L2两端的电压，即U2＝6V﹣4V＝2V；所以电压表的示数是2V。
故选：D。
4．（2023•澧县三模）如图所示，电源电压不变，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.6V．那么下列说法中不正确的是（ ）
A．电源电压为6V，L1两端电压为2.4V
B．灯泡L1和L2串联，V1测量电源电压
C．将电压表V2换成电流表，闭合开关后L1亮，L2不亮
D．将电压表都换成电流表，闭合开关后L1与L2并联
【答案】D
【分析】由图可知：开关闭合后，灯泡L1和L2串联，V1并联在电源两端，即V1是测量灯泡L1和L2组成串联电路的总电压。V2并联在灯泡L2两端，是测量灯泡L2两端的电压。将电压表换成电流表相当于导线。
【解答】解：
AB、由图可知，L1和L2串联，电压表V1测量的是灯泡L1和L2两端的总电压，电压表V1的示数为6V，即电源电压为6V，电压表V2的示数为3.6V，因此L1两端电压为U1＝U﹣U2＝6V﹣3.6V＝2.4V，故AB正确；
C、将电压表V2换成电流表，则灯泡L2被短路，因此灯泡L1亮，L2不亮，故C正确；
D、将电压表都换成电流表，由于电流表相当于导线，所以此时电源发生短路，故D错误。
故选：D。
5．（2023•江岸区校级模拟）在探究影响导体电阻大小的因素时，小华同学作出了如下猜想：
①导体的电阻与导体的材料有关
②导体的电阻与导体的长度有关
③导体的电阻与导体的横截面积有关。实验室提供了5根电阻丝，规格、材料如表，下列说法正确的是（ ）
A．将电流表替换成电压表也可以完成此次探究实验
B．为了验证上述猜想③，应该选用编号为DE的两根电阻丝进行实验
C．依次将A、C、D三根电阻丝接入电路中M、N两点间时，电流表示数会逐渐变小，由此得到的结论是：在导体材料和长度一定时，横截面积越大，电阻越大
D．仅利用编号A的电阻丝也能够完成猜想②③的实验验证
【答案】D
【分析】（1）电流表串联在电路中，电源电压一定，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小判断导体电阻大小；电压表不能串联在电路中；
（2）（3）（4）影响导体电阻大小的因素：导体的材料、长度和横截面积，在研究电阻与其中某个因素的关系时，要采用控制变量法的思想，要研究导体的电阻大小与一个量之间的关系，需要保持其它量不变。
【解答】解：A、电流表串联在电路中，可以通过电流表示数大小根据欧姆定律判断导体电阻大小；但电压表不能串联在电路中，故A错误；
B、要验证猜想③导体的电阻与导体的横截面积有关，应控制导体材料与长度相同而横截面积不同，由表中数据可知，应选编号为A、C、D的电阻丝进行实验，故B错误；
C、依次选用编号为A、C、D三根电阻丝进行实验，导体的材料和长度相同，横截面积不同，电流表示数会逐渐变大，由此得到的结论是：在导体的材料和长度一定时，导体横截面积越大，电阻越小，故C错误；
D、要探究导体的电阻与导体长度的关系时，需保证电阻丝的材料、横截面积相同，长度不同，将编号A的电阻丝截成长度不同的两段可完成此探究实验；
探究导体的电阻与导体的横截面积的关系时，需保证电阻丝的材料、长度相同，横截面积不同，将编号A的电阻丝对折可完成此探究实验；
因此仅利用编号A的电阻丝也能够完成猜想②③的实验验证。
故D正确。
6．（2023•宁德模拟）选取一根粗细均匀的铅笔芯，连接成图所示电路。固定左夹子，沿水平方向移动右端夹子，观察到小灯泡的亮度发生了变化，此实验可以说明影响导体电阻大小的因素是（ ）
A．长度B．温度C．材料D．横截面积
【答案】A
【分析】影响电阻大小的因素是材料、长度、横截面积和温度，根据题干中的变量分析。
【解答】解：A、固定左夹子，沿水平方向移动右端夹子，接入电路的铅笔芯的长度发生了变化，观察到小灯泡的亮度发生了变化，这说明通过灯泡中的电流发生了变化，进而说明电路的电阻发生了变化，进一步说明影响导体电阻大小的因素是导体的长度。故A正确；
BCD、把左端夹子固定，移动右端夹子，铅笔芯的横截面积、温度、材料没有发生变化，故不能说明其影响电阻的大小。故BCD错误。
故选：A。
7．（2023•防城区模拟）如图为一款新式无线插座转换器，带有USB插头、一转多位插座、调光台灯等多种功能，下列说法错误的是（ ）
A．台灯的外壳是绝缘体
B．给手机充电时，台灯与手机串联
C．调节台灯亮度的元件相当于滑动变阻器
D．给手机充电，手机电池相当于用电器
【答案】B
【分析】（1）容易导电的物体叫导体，不容易导电的物体叫绝缘体；
（2）串联电路中，各用电器互相影响；并联电路中，各用电器可独立工作，互不影响；
（3）滑动变阻器可以调节电路中的电流，从而影响台灯的亮度；
（4）用电器是消耗电能的元件；电源是提供电能的元件。
【解答】解：A、台灯的外壳要用不易导电的材料制成，是绝缘体，故A正确；
B、给手机充电时，台灯与手机可独立工作，互不影响，是并联的，故B错误；
C、滑动变阻器可以调节电路中的电流，从而影响台灯的亮度，因此，调节台灯亮度的元件相当于滑动变阻器，故C正确；
D、给手机充电，手机电池消耗电能，相当于用电器，故D正确。
故选：B。
8．（2023•常州模拟）如图，用变阻器控制灯泡L的亮度，若要求滑片P向左滑动时灯泡逐渐变亮，则下列接法中正确的是（ ）
A．M接C，N接DB．M接A，N接BC．M接C，N接BD．M接A，N接D
【答案】C
【分析】滑动变阻器接入电路时，任何情况下都只有接入“一上一下”两个接线柱才能起变阻的作用，当接下面左端接线柱时滑片向左移电阻减小，当接下面右端接线柱时滑片向左移电阻增大，根据题意要求，滑片P向左移灯要变亮，要求电流变大，电阻变小，则M（N）应与C相接，关于A、B两接线柱连接任何一个都满足要求。
【解答】解：滑动变阻器的滑片左移，灯泡变亮，功率变大，根据P＝I2R，电路中电流变大。电源电压不变，电流变大，电阻变小，滑动变阻器接入电路的电阻丝变短。下面的接线柱一定接入C，上面的接线柱接A或B，则符合要求的只有C。
故选：C。
9．（2023•南山区校级二模）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量该自制电池的电压，其现象如图所示，则该电池电压是 0.6 V。正极是 铜 片，导线的ab段中电子的运动方向是 从b到a （选填“从a到b”或“从b到a”）。
【答案】0.6；铜；从b到a。
【分析】（1）根据电压表的正确使用方法确定电源的正负极；
（2）根据电压表的量程、分度值以及指针的位置读出电压表的示数；
（3）电荷的定向移动形成电流，正负电荷定向移动方向相反，规定正电荷定向移动的方向为电流方向；所以负电荷定向移动的方向与电流方向是相反的；电源外部电流总是从电源的正极出发，经过用电器，回到电源的负极的，电源内部电流是由负极到正极。
【解答】解：根据图示可知，指针正向偏转，因为铜片与电压表的正接线柱相连，因此铜片为盐水电池的正极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V；
电流的方向是从铜片流经电压表流向锌片，而自由电子定向移动方向与电流方向相反，所以铜片与电压表之间的导线中，电流的方向是从a到b，自由电子的定向运动方向是从b到a。
故答案为：0.6；铜；从b到a。
10．（2023•灵山县校级模拟）如图所示电路，已知电源电压为6V，闭合开关后，电压表的示数为4V，此时L1与L2 串 联，L1两端的电压为 2 V。
【答案】串；2。
【分析】（1）用电器逐个顺次连接的电路叫串联电路，用电器并列连接的电路叫并联电路。据此分析两灯的连接方式；
（2）电压表与被测用电器并联，根据电路图分析电压表的作用，再根据电路的电压规律可知灯泡的电压。
【解答】解：由图知，L1、开关S和L2依次连接在电源两极上，所以两灯是串联的；电压表并联在灯泡L2的两端，所以L2两端电压U2＝4V，
串联电路中，电源电压等于各用电器两端电压之和，所以U1+U2＝U＝6V，
L1两端电压U1＝U﹣U2＝6V﹣4V＝2V。
故答案为：串；2。
11．（2023•宜春模拟）如图所示，物理课上，老师将﹣196℃的液氮倒入装有超导物质的盒中，超导物质降低一定温度后电阻变为 0Ω ，这就是超导现象；同时，超导物质产生抗磁性从而悬浮在磁体轨道上。当超导物质悬浮在圆形轨道上匀速运行时，其运动状态 改变 （选填“改变”或“不变”）。
【答案】0Ω；改变。
【分析】某些金属、合金和化合物的电阻随温度的降低会突然减小为零，这种现象叫做超导现象。
物体运动速度大小的变化和方向都属于运动状态的变化。
【解答】解：老师将﹣196℃的液氮倒入装有超导物质的盒中，超导物质降低一定温度后电阻变为 0Ω。
当超导物质悬浮在圆形轨道上匀速运行时，运动方向不断变化，其运动状态不断改变。
故答案为：0Ω；改变。
12．（2023•济阳区一模）如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。电位器应与灯泡 串联 （填“串联”或“并联”），它是通过改变接入电路中的电阻丝 长度 来改变其接入电路中的电阻。若顺时针旋转旋钮时灯泡发光变亮，则需将 b和c （选填“a和b”“a和c”或“b和c”）接线柱接入电路。关于电位器上电阻丝的材料，应该选用 镍铬合金丝 。（选填“铜丝”或“镍铬合金丝”）
【答案】串联；长度；b和c；镍铬合金丝
【分析】电位器与灯泡串联；电位器的实质是一个滑动变阻器；在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化。
【解答】解：
电位器控制灯泡亮度变化时，电位器应与灯泡串联在电路中；电位器是通过改变接入电路中的电阻丝的长度来改变其接入电路中的电阻的；
顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的。
故答案为：串联；长度；b和c；镍铬合金丝。
13．（2023•承德模拟）开关S闭合后，灯L1和L2都能发光，请在如图电路中的圆圈内填上适当的电表（电流表或电压表）。
【答案】见试题解答内容
【分析】电压表与被测用电器并联，并且在电路中相当于开路；电流表与被测用电器串联，并且在电路中相当于导线。
【解答】解：根据电路图可知，灯泡L2直接和电源相接，则开关S闭合后，要使灯L1和L2都能发光，两个灯泡一定是并联的。则根据电流流向可知，电流从电源正极经过开关后开始分支，一支经过L2，另一支经过上面圈和L1，然后两路汇合共同回到电源负极，因此下面圈为电压表，如下图所示：
14．（2023•雅安）小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡（L1和L2），两只相同电压表V1和V2（量程均为0～3V和0～15V），导线若干。
（1）他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于 断开 状态。
（2）为测量L1两端电压，请在图乙中用笔画线代替导线将实物图连接完整。
（3）具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表V1和V2的指针偏转角度相同，则可能的原因是电压表 V2 （选填“V1”或“V2”）的量程选大了，此时电压表V1和V2的示数分别为 0.6 V和 3 V。
（4）解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以 B 。
A.保持B接线不动，将电压表V1连线由A改接到C
B.保持C接线不动，将电压表V2连线由A改接到B
（5）为了得到更普遍的规律，下列操作最合理的是 B 。
A.将灯泡L1和L2互换位置进行多次测量
B.换用不同规格的灯泡进行多次测量
（6）分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
【答案】（1）断开；（2）见解答图；（3）V2；0.6；3；（4）B；（5）B。
【分析】（1）为了保护电路中各用电器的安全，每次拆接电压表时，开关应处于断开状态。
（2）灯泡L1和L2为串联电路，电压表测量L1两端的电压，故电压表与L1并联，根据电流从电压表正接线柱流入，从负接线柱流出得到图乙中电流从L1的右端流出，则L1的右端应与L2的右端连接，据此连接电路。
（3）由图可知电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L1和L2两者电压的总电压，实验发现两电压表指针偏转角度相同，可能的原因是电压表V2的量程选大了；电压表V2的示数是V1的5倍，图中电压表V2测量的是灯泡L1和L2两者电压的总电压，也是电源电压，据此可知两个电压表的示数。
（4）为了测量BC间的电压，应该保持C接线柱不动，将电压表V2的A点改接到B；如果保持B接线柱，将电压表V1的连线由A改接到C会导致电压表V1的正负接线柱接反。
（5）用归纳法得出普遍性的结论要满足2个条件：一是样本要有代表性，二是样本数量足够多。
【解答】解：（1）为了保护电路中各用电器的安全，每次拆接电压表时，开关应处于断开状态。
（2）灯泡L1和L2为串联电路，电压表测量L1两端的电压，故电压表与L1并联，根据电流从电压表正接线柱流入，从负接线柱流出得到图乙中电流从L1的右端流出，则L1的右端应与L2的右端连接，电路如图所示：
。
（3）由图可知电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L1和L2两者电压的总电压，实验发现两电压表指针偏转角度相同，可能的原因是电压表V2的量程选大了；电压表V2的示数是V1的5倍，图中电压表V2测量的是灯泡L1和L2两者电压的总电压，也是电源电压，即电压表V2的示数为3V，那么电压表V1的示数为0.6V。
（4）为了测量BC间的电压，应该保持C接线柱不动，将电压表V2的A点改接到B；如果保持B接线柱，将电压表V1的连线由A改接到C会导致电压表V1的正负接线柱接反。
（5）换用不同规格的灯泡进行多次测量，由于测量数据多，可以使结论具有普遍性；将灯泡L1和L2互换位置进行多次测量，得到的数据本质还是同一次实验的数据，结论不具有普遍性。
故答案为：（1）断开；（2）见解答图；（3）V2；0.6；3；（4）B；（5）B。
15．（2023•洪山区校级模拟）在“探究影响导体电阻大小的因素”实验时，小红作出了如下猜想：①导体的电阻与导体的长度有关； ②导体的电阻与导体的横截面积有关； ③导体的电阻与导体的材料有关。实验室提供了4根电阻丝，规格、材料如表。
为了验证上述猜想，小红设计了如图所示的实验电路。
（1）在M、N之间分别接上不同的导体，则通过观察 电流表示数 来比较导体电阻的大小。
（2）分别将A和B的两根电阻丝接入电路中M、N两点间时，电阻丝A接入时电流表示数较大，由此得到的结论是： 在导体的材料、横截面积相同的情况下，导体的长度越长，电阻越大 。
（3）在选用编号为A和D的两根电阻丝进行实验时，有同学认为小灯泡的电阻会随温度的变化而变化，无法控制锰铜合金与锰铬合金的两端电压一定，所以无法通过电流比较它们的电阻大小。你 反对 （“赞同”或“反对”）这样的观点，理由是 接入较小的电阻时，灯泡的亮度变大，灯丝的电阻变大，若此时电路中的电流变大，仍然可以说明材料会影响导体的电阻 。
【答案】（1）电流表示数；（2）在导体的材料、横截面积相同的情况下，导体的长度越长，电阻越大；（3）反对；接入较小的电阻时，灯泡的亮度变大，灯丝的电阻变大，若此时电路中的电流变大，仍然可以说明材料会影响导体的电阻
【分析】（1）电流表串联在电路中，导体电阻越大，电路电流越小，导体电阻越小，电路电流越大，可以通过电流表示数大小（或小灯泡亮度）判断导体电阻大小；
（2）（3）导体的电阻与导体的材料、长度、横截面积有关，实验探究时应采用控制变量法；
在研究导体的电阻与导体的材料是否有关时，应控制导体的长度和横截面积不变；
在研究导体的电阻与导体的长度的关系，应控制导体的材料和横截面积不变；
在研究导体的电阻与导体的横截面积是否有关时，应控制导体的材料和长度不变。
【解答】解：
（1）实验中，在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小；
（2）A、B两电阻丝的材料、横截面积相同而长度不同，将A和B两电阻丝接入电路中M、N两点间，电阻丝A的长度短，电阻丝A接入时电流表示数较大，这说明电阻丝A的电阻小，由此可知，在导体的材料、横截面积相同的情况下，导体的长度越长，电阻越大；
（3）在选用编号为A和D的两根电阻丝进行实验时，小灯泡的电阻会随温度的变化而变化，接入较小的电阻时，灯泡的亮度变大，灯丝的电阻变大，若此时电路中的电流变大，仍然可以说明材料会影响导体的电阻。
故答案为：（1）电流表示数；（2）在导体的材料、横截面积相同的情况下，导体的长度越长，电阻越大；（3）反对；接入较小的电阻时，灯泡的亮度变大，灯丝的电阻变大，若此时电路中的电流变大，仍然可以说明材料会影响导体的电阻。比较
内容
电流表
电压表
异
符号
连接
串联
并联
直接连接电源
不能
能
量 程
0.6A、3A
3V、15V
每大格
0.2A、1A
1V、5V
每小格
0.02A、0.1A
0.1V、0.5V
内阻
很小，几乎为零，相当于短路（相当于导线）
很大相当于开路
同
调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
编号
材料
长度/cm
横截面积/mm2
A
镍铬合金
100
0.5
B
镍铬合金
50
0.5
C
镍铬合金
100
1
D
镍铬合金
100
1.5
E
锰铜合金
100
0.5
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
