考点回顾
考点1：电能 电功
1、电功：电流所做的功叫电功，电功的符号是W。
电功的实际：电流做功的过程，实际上就是电能转化为其他形式的能的过程。
2、电功的单位：焦耳（焦，J），电功的常用单位是度，即：千瓦时（kW·h）
1度=1kw.h＝3．6×106J
3、电功计算公式：W=UIt（适用于所有电路）
单位：电功（W）→焦(J)；电压（U）→伏(V)；电流（I）→安(A)；时间（t）→秒（s）。
4、利用W=UIt计算电功时注意：
（1）式中的W、U、I和t是在同一段电路；
（2）计算时单位要统一；
（3）已知任意的三个量都可以求出第四个量。
5、计算电功还有以下公式：
（1）W=Pt（适用于电功、机械功等所有求功的办法），计算时有两套单位：千瓦时、焦
（2）对于纯电阻电路（只有电能转化为内能的电路）可推导出：
①串联电路：； ②并联电路：；
③在任何情况下，在一定时间所做的总功。
6、电功的测量
（1）电能表：测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
（2）电能表上“220V、5A、3000R/kW·h”等字样，分别表示：电能表额定电压是220V；允许通过的最大电流是5A；每消耗一度电，电能表转盘转3000转。
（3）读数时：①最后一位有红色标记的数字表示小数点后一位；②电能表前后两次读数之差，就是这段时间内用电的度数。电能表以千瓦时为单位
考点2：电功率
1、电功率(P)：电流在单位时间内做的功。
（1）电功率表示电流做功快慢，不表示做功多少；
（2）单位：瓦特(国际)，符号是W；常用单位有：千瓦符号是KW。
2、电功率公式：（适用于所有电路）；
利用计算时单位要统一：
（1）如果W用焦、t用秒，则P的单位是瓦；
（2）如果W用千瓦时、t用小时，则P的单位是千瓦。
3、对于纯电阻电路推导公式：。
（1）串联电路中；
（2）并联电路中：；
（3）无论用电器串联或并联，计算总功率常用公式P=P1+P2+…Pn。
4、额定值与实际值：
（1）额定电压：用电器正常工作的电压。
（2）额定功率：用电器在额定电压下的功率。
（3）实际电压：实际加在用电器两端的电压。
（4）实际功率：用电器在实际电压下的功率。
当U实 > U额 时，P实 > P额 ，灯很亮，易烧坏。
当U实 < U额 时，P实 < P额 ，灯很暗，

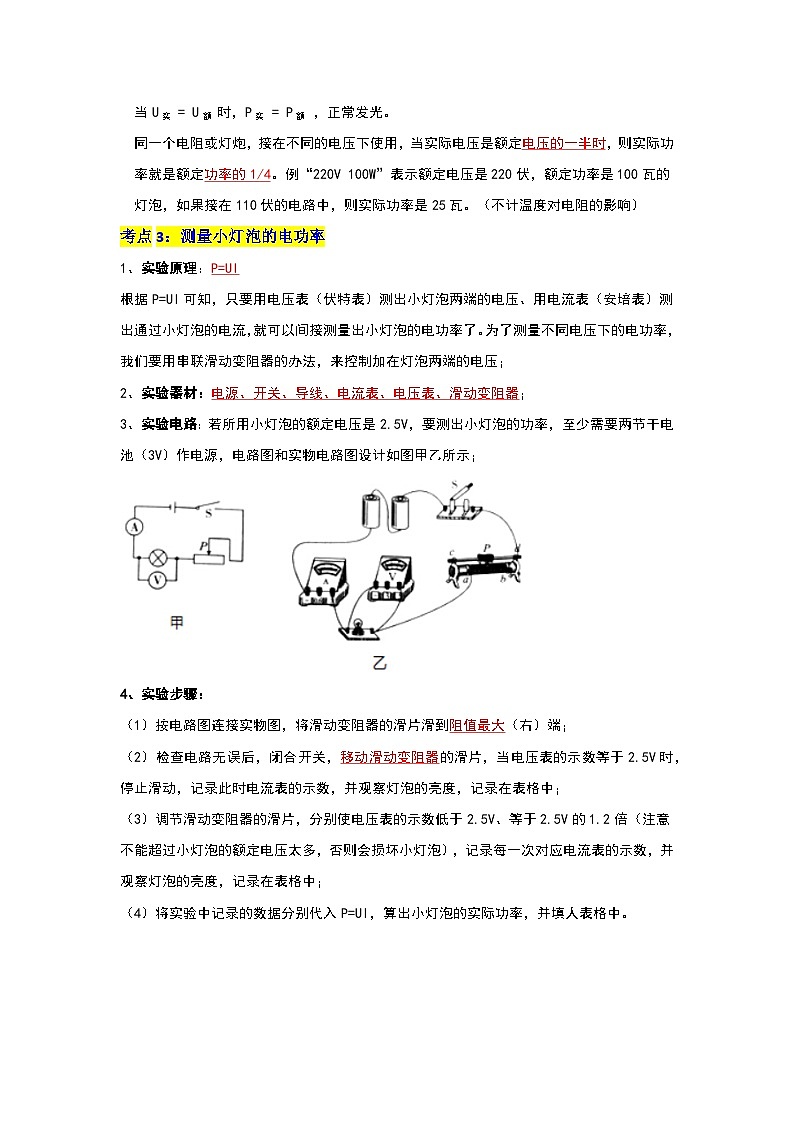

当U实 = U额 时，P实 = P额 ，正常发光。
同一个电阻或灯炮，接在不同的电压下使用，当实际电压是额定电压的一半时，则实际功率就是额定功率的1/4。例“220V 100W”表示额定电压是220伏，额定功率是100瓦的灯泡，如果接在110伏的电路中，则实际功率是25瓦。（不计温度对电阻的影响）
考点3：测量小灯泡的电功率
1、实验原理：P=UI
根据P=UI可知，只要用电压表（伏特表）测出小灯泡两端的电压、用电流表（安培表）测出通过小灯泡的电流，就可以间接测量出小灯泡的电功率了。为了测量不同电压下的电功率，我们要用串联滑动变阻器的办法，来控制加在灯泡两端的电压；
2、实验器材：电源、开关、导线、电流表、电压表、滑动变阻器；
3、实验电路：若所用小灯泡的额定电压是2.5V，要测出小灯泡的功率，至少需要两节干电池（3V）作电源，电路图和实物电路图设计如图甲乙所示；
4、实验步骤：
（1）按电路图连接实物图，将滑动变阻器的滑片滑到阻值最大（右）端；
（2）检查电路无误后，闭合开关，移动滑动变阻器的滑片，当电压表的示数等于2.5V时，停止滑动，记录此时电流表的示数，并观察灯泡的亮度，记录在表格中；
（3）调节滑动变阻器的滑片，分别使电压表的示数低于2.5V、等于2.5V的1.2倍（注意不能超过小灯泡的额定电压太多，否则会损坏小灯泡），记录每一次对应电流表的示数，并观察灯泡的亮度，记录在表格中；
（4）将实验中记录的数据分别代入P=UI，算出小灯泡的实际功率，并填人表格中。
5、实验分析：
（1）小灯泡的发光情况由它的实际功率决定，实际功率越大，灯泡越亮；
（2）灯泡实际消耗的电功率随着加在它两端的电压而改变，电压越大，功率越大；
（3）灯泡的实际功率可以等于额定功率，也可以不等于额定功率。
※实验中滑动变阻器的作用：
①闭合开关前，应该先调节滑动变阻器的滑片，使其连入电路中的电阻最大，电路中的电流最小，这样能够保护电路中的各个电路元件不至于损坏；（保护电路）
②接通电源后，移动滑动变阻器的滑片，可以调节小灯泡两端的电压。（调节电压）
※实验中电路故障分析
考点4：焦耳定律
1、焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟
通电时间成正比。
公式：Q= I2Rt 式中单位Q→焦(J)；I→安(A)；R→欧(Ω)；t→秒。
当电流通过导体做的功(电功)全部用来产生热量(电热)时，则有W=Q，可用电功公式来计算Q(如电热器，电阻就是这样的。)
2、串联电路各部分电路产生的热量与它的电阻成正比，并联电路各支路产生的热量与它的电阻成反比。
3、电饭锅属于电热器，它的工作原理是电流的热效应。
典例分析
【考点1 电能 电功】
【典例1】（2023秋•二道区校级月考）图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是（ ）
A．电能表是计量电功率的仪表
B．该家庭在这一个月的时间内总共用电2000kW•h
C．该电能表工作时所通过的最大电流可以达到70A
D．该电能表转盘每转过600转，电路消耗电能0.5kW•h
【典例2】（2023秋•永春县校级月考）2023年3月5日第十四届全国人民代表大会第一次会议在北京人民大会堂开幕。如图为万人大礼堂顶部内景，顶棚有500盏满天星灯交相辉映。众多电灯工作时将电能转化为 能，它们是 （选填“串联”或“并联”）连接的。
【典例3】（2023秋•浑南区校级月考）如图所示，电源电压不变。当S2、S3闭合，S1断开时，电压表示数为6V。当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.3A，求：
（1）电源电压是多少？
（2）R1和R2的电阻值？
（3）当S1、S3断开，S2闭合时，工作1min电路消耗的电能是多少焦？
【考点2 电功率】
【典例4】（2022秋•天心区期末）在图甲所示的电路中，当滑片P由b移到a的过程中，定值电阻R1两端的电压与滑动变阻器接入电路的电阻R2的变化情况如图乙所示。下列说法正确的是（ ）
A．电阻R1的阻值为20Ω
B．滑片P移到b端时，R2两端的电压为2V
C．滑片P移到a端时，R2的电流为0.1A
D．当滑片P移到中点时，此时R1的电功率为0.9W
【典例5】（2023•明水县模拟）如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为25W。电源电压不变，忽略温度对灯丝电阻的影响。则L1与L2电阻之比是 ，闭合S1、S2时，灯L2的功率为 W。
【典例6】（2023秋•二道区校级月考）在如图所示的电路中，电源两端的电压保持不变，R1和R2为两个定值电阻，其中电阻R1＝10Ω。当开关S1闭合、S2断开时，电流表示数为0.6A；当开关S1、S2均闭合时，电流表示数变为0.9A。求：
（1）电源电压；
（2）电流通过R2消耗的电功率。
【考点3 测量小灯泡的电功率】
【典例7】（2023•道里区一模）如图是“测量额电压为2.5V小灯泡的额定功率”的实验电路图。在这个实验的具
体操作中，手和眼睛最合理的分工应该是（ ）
A．手从右向左移动变阻器的滑片，眼睛观察电压表的示数
B．手从右向左移动变阻器的滑片，眼睛观察电流表的示数
C．手从左向右移动变阻器的滑片，眼睛观察电压表的示数
D．手从左向右移动变阻器的滑片，眼睛观察电流表的示数
【典例8】（2023•承德模拟）小华同学在“测定小灯泡的电功率”实验中，所用电源电压为4.5V、7.5V和9V中的一个，滑动变阻器上标有“20Ω 2A”字样，小灯泡标有“4.5V”字样，小灯泡的额定功率小于1.5W。他按图连接好电路，先将变阻器的滑片移至 端（选填“A”或“B”），然后闭合开关s，再移动变阻器的滑片P，当小灯泡正常发光时，变阻器的滑片P恰好在中点上（即连入电路的电阻为10Ω）。小华所用的电源电压为
V，小灯泡的额定功率为 W。
【典例9】（2023•沙坪坝区校级模拟）物理兴趣小组利用以下器材测量小灯泡的额定功率：利用一个电压可调的稳压电源（电源电压调为6V）、小灯泡（标有2.5V字样）、滑动变阻器（标有“60Ω 2A”字样）、电流表、电压表、开关、导线若干。
（1）在实验前检查仪器时，发现电流表的指针如图乙所示，则接下来的操作是
；
（2）请用笔画线代替导线，将图甲的电路连接完整，要求滑动变阻器的滑片向左移动，灯泡变亮；
（3）正确连接电路后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表无示数，你认为造成这一现象的原因可能是 （选填字母）；
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，滑动滑片直到小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率是 W；
（5）接下来他们继续探究“电流与电阻的关系”。找来阻值为5Ω、10Ω、15Ω、30Ω的定值电阻各1个，拆去小灯泡，把4个定值电阻按由小到大的顺序依次接入电路中，移动滑动变阻器的滑片P，得到电流与电阻的示数如下表格，每次实验保持不变的电压是
V。在将第2次实验的定值电阻10Ω换成15Ω完成第3次实验时，未移动滑片的位置，闭合开关后，应将滑片P适当向 （选填“左”或“右”）移动，电压表的指针才能回到原来所指的位置；
根据前3次实验数据，可以初步得出的结论是： ；
（6）继续完成上面的第4次实验，接入30Ω后，移动滑片P无法测出符合要求的实验数据。同组的壮壮想到一种解决方案：将电压表示数调到3V，读出此时的电流I，然后将记入数据记录表格，壮壮的方案 （选填“可行”或“不可行”）。
【考点4 焦耳定律】
【典例10】（2023•夏邑县一模）如图是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。R1、R2、R3的阻值均为10Ω，两个容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（ ）
A．该实验装置U形管液面高度变化是液体热胀冷缩的缘故
B．通电一段时间后，左侧U形管中液面的高度差比右侧的小
C．图中实验是为了探究电流通过导体产生的热量与电阻的关系
D．若将图中R3也放入右侧密闭容器里，可探究电流产生的热量与电阻的关系
【典例11】（2022秋•汶上县期末）两只定值电阻R1和R2的I﹣U图象如图所示。当把这两只电阻串联在某电源上时，通过电路中的电流是0.2A，则电源的电压是 V，在相同时间内，产生的热量更多的是 （选填“R1”或“R2”）
【典例12】（2023•高明区模拟）小亮家买了一辆汽车，车上座椅具有电加热功能，如图甲所示。该座椅垫有“高温”、“低温”和“关”三个挡位，“高温”挡功率为36W，“低温”挡功率为20W。该座椅垫加热部分的电路简图如图乙所示，电源电压为24V，S为挡位切换开关。R1和R2为电热丝。当座椅垫处于“高温”挡加热时，通过计算回答：
（1）通过座椅垫的电流是多大？
（2）电热丝R1的阻值是多少？
（3）座椅垫工作100s产生的热量是多少？
巩固训练
1．（2022秋•西宁期末）小明家上月末的电能表表盘如图所示，某次小明断开其他用电器，只让电饭锅单独工作2min，电能表表盘转盘转过50圈，下列说法中正确的是（ ）
A．电能表是测量电功率的仪表
B．电能表当前的示数为6852.5kW•h
C．小明家使用的电饭锅的功率为60W
D．表盘转动越快，表示电能表所在电路消耗电能越多
2．（2023•威海）商场里的自动扶梯无人乘坐时，运行速度缓慢；有人乘坐时，“感应开关”自动闭合，速度增大。自动扶梯的出、入口处各有一个“紧急制动开关”，断开任何一个，都能使自动扶梯停止，模拟电路如图所示。下列说法错误的是（ ）
A．S1、S2是“紧急制动开关”，S3是“感应开关”
B．有人乘坐时，S1、S2、S3均闭合
C．有人乘坐时，电动机两端电压小于电阻R两端电压
D．无人乘坐时，电阻R可以起到节约电能的作用
3．（2023•山阳县模拟）一杯香浓的豆浆可以让我们的早上有一个精力充沛的开始。电动豆浆机在工作过程中，转动的叶轮将豆子打磨研碎，加热体将豆浆加热至煮熟。下列说法中正确的是（ ）
A．通电后叶轮转动，电动机将机械能转化为电能
B．煮豆浆是通过做功的方式增加内能
C．煮好的豆浆香气四溢的原因是温度越高分子做无规则运动越剧烈
D．喝刚刚煮好的豆浆时，在它表面吹气可以加快豆浆的升华，使它凉得快些
4．（2023•双峰县模拟）小灯泡L的额定电压为3V，把小灯泡接入如图甲所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V，小灯泡的I﹣U图像如图乙所示。已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”。下列说法中正确的是（ ）
A．电源电压为6V
B．小灯泡的额定功率为0.45W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75W
D．在实验中，电压表的示数与电路中电流表的示数之比始终为5：1
5．（2023•寿光市校级模拟）甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A．甲灯的实际功率是一定的
B．将乙灯接入110V电路中，它的实际功率为50W
C．两灯均正常发光时，相同时间内乙灯消耗的电能较多
D．两灯均正常发光时，乙灯灯丝电阻较大
6．（2023秋•石家庄月考）有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是（ ）
A．A的电阻值为6.25Ω
B．A和B串联在电压为4.5V的电源两端，A、B的电功率之比为4：5
C．A和B并联在电压为2.5V的电源两端，A、B的电功率之比为4：5
D．当A和B串联，两者电阻相同时，电源电压为3V
7．（2023•高新区一模）某小组用“伏安法”测小灯泡额定功率，已知小灯泡额定电压为2.5V。若此实验中只有一只电表坏了，为了测出小灯泡的额定功率，小组同学们增加一个阻值为25Ω的定值电阻R0，只利用一只电表，通过操作图中单刀双掷开关（单刀双掷开关分别接“a”、“b”各一次）测量小灯泡的额定电功率，图甲、图乙是他设计的两种不同方案的电路图，则以下判断正确的是（ ）
A．两种方案都能 B．两种方案都不能
C．甲方案能，乙方案不能 D．甲方案不能，乙方案能
8．（2022秋•潢川县期末）电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为（ ）
A．导线的绝缘皮隔热
B．导线散热比电熨斗快
C．导线的电阻远小于电熨斗电热丝的电阻
D．通过导线的电流小于通过电熨斗的电流
9．（2023•南京模拟）如图所示，甲、乙是两个完全相同的烧瓶，烧瓶内装有等质量的液体（液体未画出），电阻丝R甲、R乙分别浸没在两烧瓶的液体中，温度计显示液体的温度，下列说法正确的是（ ）
A．若要探究电阻大小对电热的影响，则应在甲瓶装入水，乙瓶中都装入煤油，且R甲≠R乙
B．若要探究电阻大小对电热的影响，电流产生的热量可通过加热时间来反映
C．若要比较水和煤油的比热容大小，则应在甲、乙两瓶中分别装入水和煤油，且R甲＝R乙
D．若要比较水和煤油的比热容大小，液体吸收的热量可通过温度计示数的变化比较
10．（2023•罗庄区二模）在测量小灯泡电功率的实验中，电路如图甲所示，电源电压恒为4V，小灯泡标有“2.5V”字样，滑动变阻器规格为“50Ω 1A”，实验得到小灯泡的I﹣U图象如图乙所示。下列说法正确的是（ ）
A．当滑动变阻器滑片向左移动时，灯泡变暗
B．小灯泡的额定功率为0.5W
C．小灯泡正常发光时，滑动变阻器接入电路的阻值是15Ω
D．当小灯泡消耗的功率为0.2W时，通电1min，滑动变阻器R产生的热量是36J
11．（2022秋•汾阳市期末）如图是一台电冰箱的铭牌。如果按照额定功率70W和工作24h计算，则消耗的电能是 kW•h，这个计算结果与冰箱铭牌上提供的“耗电量0.60kW•h/24h”这一参数差异较大，是由于冰箱具有 （选填“不连续”或“连续”）工作的特点而造成的。
12．（2023秋•文水县月考）小明应用劳动课学习的烹饪技能做菜时发现厨房中涉及很多物理知识。电饭锅煮饭的过程把电能主要转化成 能；炒菜时，闻到菜的香味，这是 现象，说明分子在不停地做 ；炒完菜后，剩余燃气的热值 （选填“变大”、“变小”或“不变”）。
13．（2023秋•岳麓区校级月考）如图所示是电吹风的简化电路，A是吹风机（电动机），B是电热丝。当闭合S1和S2时， 工作（选填“A”、“B”或“A和B”），吹出的是 （选填“热”或“冷”）风。
14．（2023•雁峰区校级自主招生）某型号的电加热器有高、低两挡，其额定电压为220V，内部电路由发热电阻R1、R2和开关S1组成，其中R1＝44Ω。在不拆解内部电路的情况下，小华用图甲电路对其进行测试：先闭合S，电流表的示数为1A；再闭合S1，电流表的示数变为5A。则R2的阻值为 Ω；小华又增加了一个单刀双掷开关S2，利用原有元件对该电加热器的内部电路改装，改装后的电路如图乙，改装后高温挡的功率提升 %。
15．（2023秋•东莞市校级月考）一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，通过线圈的电流为10A。这台电动机正常工作时，10s消耗的电能为 J，产生的热量为 J，该电动机的效率为 。
16．（2023•连山区一模）如图是探究焦耳定律的实验装置，已知R1＝5Ω，R2＝R3＝10Ω，只闭合S1可以探究电流产生热量与 的关系，若通过R1的电流为0.2A，1min内R2产生的热量为 J。闭合S1和S2，左侧U形管内液柱的高度差比右侧更大，表明 （填“电流”或“电阻”）对电流通过导体产生的热量影响更大。
17．（2023•青岛自主招生）小明想探究“调光台灯的亮度由什么因素决定”，在老师的指导下做了如下的实验，设计的电路如图所示。
（1）连接好电路闭合开关后，发现小灯泡发光，但电压表无示数，电路故障原因可能是 ；
（2）排除故障后，重新实验得到如表实验数据：
从实验数据中可以得出小灯泡的额定功率为 W，小灯泡的亮度由 决定。请指出小明实验表格设计中的错误
；
（3）因为电压表中有电流通过，所以测得小灯泡的电功率比真实值 （选填“偏大”、“偏小”或“不变”）。
18．（2023•丹东一模）做“测量小灯泡电功率”实验。实验室有如下器材：电源（电压恒为7V）、小灯泡（额定电压为2.5V，灯丝电阻为10Ω左右）、电流表、电压表、开关各一个、规格分别为R1“10Ω 1A”和R2“30Ω 0.5A”的滑动变阻器各一个、导线若干。
（1）图甲是设计实验的电路图，为了完成实验，滑动变阻器应选用的规格为 （选填“R1”或“R2”）。
（2）按电路图连接好电路后，闭合开关，发现小灯泡不亮，此时小华 （选填“能”或“不能”）确定电路一定存在故障。
（3）闭合开关，移动滑动变阻器的滑片P，观察电压表示数，使小灯泡正常发光，此时，电流表示数如图乙，则灯的额定功率是 W。
（4）若利用图甲所示的电路中的实验器材，是不能完成“探究电流与电压的关系”的实验研究，原因是小灯泡的灯丝电阻 。
（5）在不使用电流表的情况下，按图丙所示的电路，测额定电压为3V的小灯泡的额定功率，使用的滑动变阻器标有“35Ω 1A”。已知一个定值电阻R0＝35Ω，电源电压高于小灯泡的额定电压但数值未知。
实验步骤如下：
①按图丙连接电路，移动滑动变阻器的滑片P使小灯泡两端电压为 V。
②断开开关，保持滑动变阻器的滑片位置不变，用已知电阻R0＝35Ω的定值电阻替换小灯泡，读出电压表示数为3.5V。
③将滑动变阻器的滑片移到最右端，电压表示数为2.25V，电源电压为 V。
④小灯泡的额定功率为 W。
19．（2023秋•重庆月考）新能源汽车正逐步取代传统燃油车。如图是一款无人驾驶智能电动车。在某次测试中，匀速行驶3600m用时2min，此路段汽车发动机的功率为90kW，效率为90%。求：
（1）电动车的速度；
（2）汽车匀速行驶3600m消耗的电能。
20．（2023•高安市二模）如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“12V 3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为0.55A。求：
（1）小灯泡的额定电流和电源电压；
（2）电阻R0的阻值；
（3）闭合S，断开S1和S2时，当滑片P移到最左端时，10min内电路消耗的电能。
21．（2023•寿光市校级模拟）小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），欲将质量为1kg、初温为20℃的汤加热至100℃，设此汤的比热容为c汤＝4.0×103J/（kg•℃）求：
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
（3）R2的阻值为多少？
故障
现象
故障原因
灯泡不亮
闭合开关，灯泡不亮，电压表、电流表有示数
①滑动变阻器接成定值电阻 ②电源电压太低
闭合开关，灯泡不亮，电压表、电流表无示数
①电源、电流表、开关或滑动变阻器损坏
②接线柱接触不良 ③连接导线断裂
闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转
①灯泡的灯丝断了或灯座与灯泡接触不良
②电流表和电压表的位置互换了
电表问题
电流表与电压表的指针向没有刻度的方向偏转
电流表和电压表的“﹢”“－”接线柱接反了
电流表与电压表的指针偏转角度很小
①电表的量程都选择过大 ②电源电压过低
电表的指针超过最大刻度
①量程选择过小 ②电路中出现短路
滑动变阻器问题
滑动变阻器的滑片滑动时，电表示数及灯泡的亮度无变化
滑动变阻器连接错误，没有遵循“一上一下”的接线原则，使滑动变阻器接成了定值电阻
无论怎样调节滑动变阻器，电压表示数总小于灯泡的额定电压
电源电压过低
闭合开关瞬间，灯泡发出强光后立即熄灭，电流表指针偏转后又回到零刻度线处，电压表仍有示数
灯泡两端电压过高，滑动变阻器的滑片没有置于阻值最大位置
次数
1
2
3
4
定值电阻/Ω
5
10
15
30
电流表示数/A
0.3
0.15
0.1
电冰箱BG﹣65B
额定电压220V
工作频率50Hz
额定功率70W
耗电量0.60kW•h/24h
实验次数
电压表示数U/V
电流表示数I/A
小灯泡的亮度
小灯泡的电功率P/W
小灯泡的平均电功率P'/W
1
2.5
0.22
较暗
0.55
0.76
2
3.0
0.25
正常发光
3
3.5
0.28
较亮
0.98
额定电压
220V
额定功率
低温挡
48.4W
高温挡
400W
