第19章 《生活用电》考点专项复习试卷（原卷版+解析版）-2023-2024学年九年级全一册物理阶段性考试考点复习与题型训练（人教版）

这是一份第19章 《生活用电》考点专项复习试卷（原卷版+解析版）-2023-2024学年九年级全一册物理阶段性考试考点复习与题型训练（人教版），文件包含第19章《生活用电》考点专项复习原卷版docx、第19章《生活用电》考点专项复习解析版docx等2份试卷配套教学资源，其中试卷共42页， 欢迎下载使用。

考点回顾

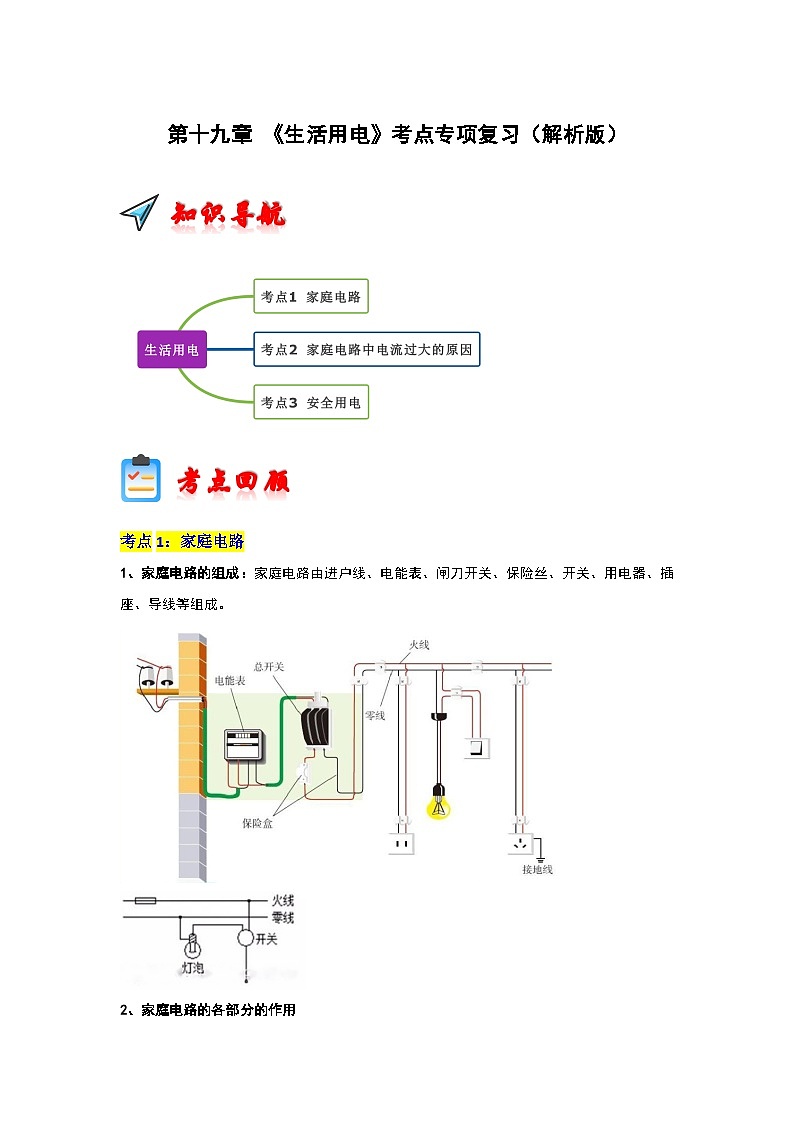

考点1：家庭电路
1、家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、用电器、插座、导线等组成。
2、家庭电路的各部分的作用

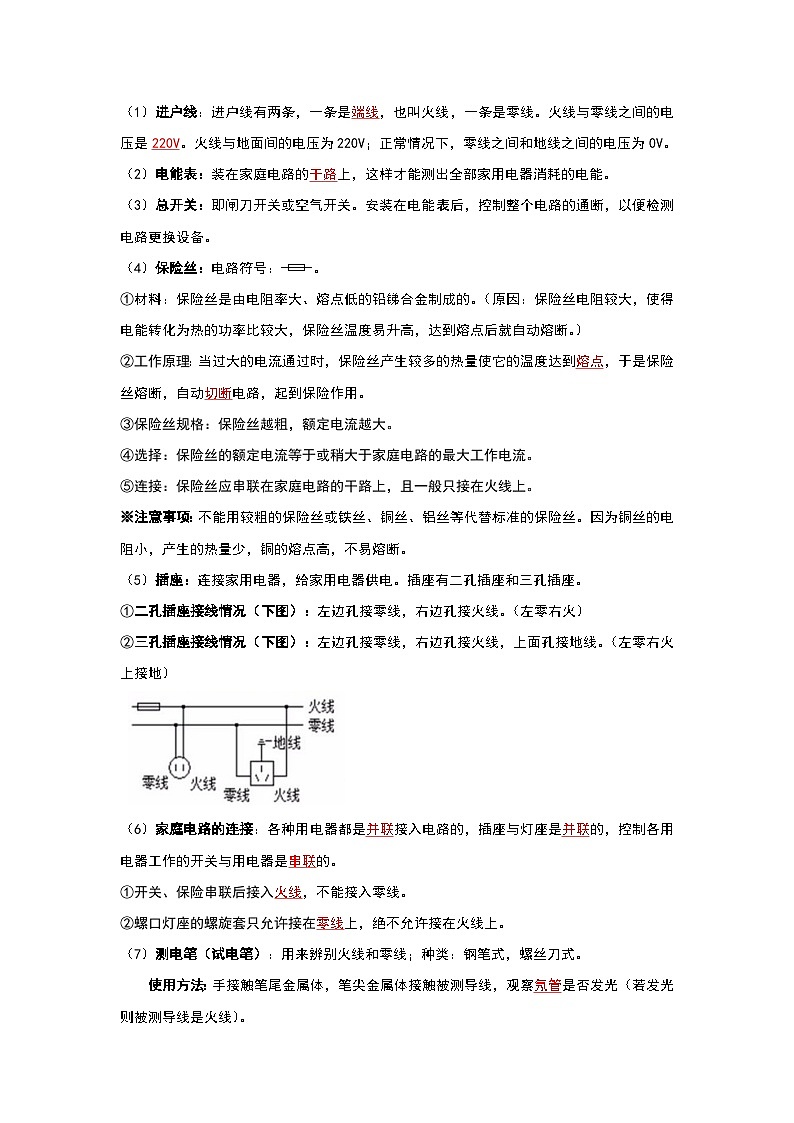

（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是220V。火线与地面间的电压为220V；正常情况下，零线之间和地线之间的电压为0V。
（2）电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
（3）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。
（4）保险丝：电路符号：。
①材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）
②工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
③保险丝规格：保险丝越粗，额定电流越大。
④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
⑤连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
※注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
（5）插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。
①二孔插座接线情况（下图）：左边孔接零线，右边孔接火线。（左零右火）
②三孔插座接线情况（下图）：左边孔接零线，右边孔接火线，上面孔接地线。（左零右火上接地）
（6）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。
①开关、保险串联后接入火线，不能接入零线。
②螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。
（7）测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光（若发光则被测导线是火线）。
※注意：使用时手指绝不能接触笔尖。

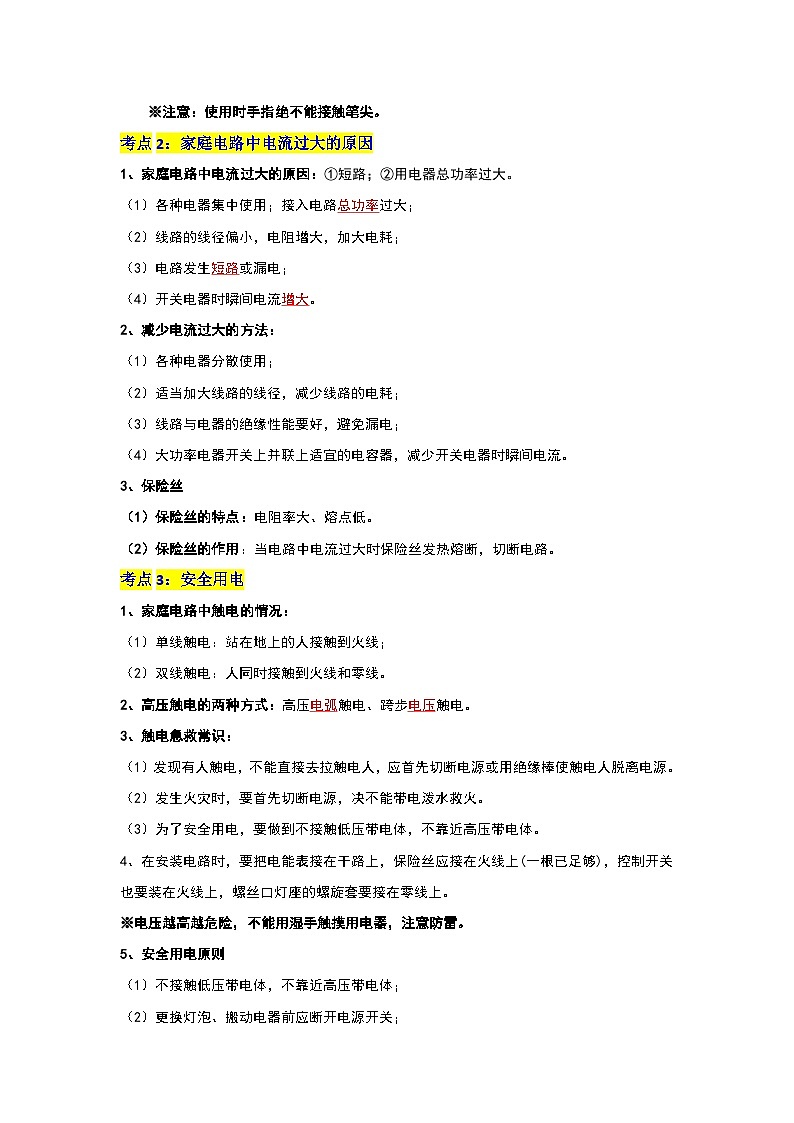

考点2：家庭电路中电流过大的原因
1、家庭电路中电流过大的原因：①短路；②用电器总功率过大。
（1）各种电器集中使用；接入电路总功率过大；
（2）线路的线径偏小，电阻增大，加大电耗；
（3）电路发生短路或漏电；
（4）开关电器时瞬间电流增大。
2、减少电流过大的方法：
（1）各种电器分散使用；
（2）适当加大线路的线径，减少线路的电耗；
（3）线路与电器的绝缘性能要好，避免漏电；
（4）大功率电器开关上并联上适宜的电容器，减少开关电器时瞬间电流。
3、保险丝
（1）保险丝的特点：电阻率大、熔点低。
（2）保险丝的作用：当电路中电流过大时保险丝发热熔断，切断电路。
考点3：安全用电
1、家庭电路中触电的情况：
（1）单线触电：站在地上的人接触到火线；
（2）双线触电：人同时接触到火线和零线。
2、高压触电的两种方式：高压电弧触电、跨步电压触电。
3、触电急救常识：
（1）发现有人触电，不能直接去拉触电人，应首先切断电源或用绝缘棒使触电人脱离电源。
（2）发生火灾时，要首先切断电源，决不能带电泼水救火。
（3）为了安全用电，要做到不接触低压带电体，不靠近高压带电体。
4、在安装电路时，要把电能表接在干路上，保险丝应接在火线上(一根已足够)，控制开关也要装在火线上，螺丝口灯座的螺旋套要接在零线上。
※电压越高越危险，不能用湿手触摸用电器，注意防雷。
5、安全用电原则
（1）不接触低压带电体，不靠近高压带电体；
（2）更换灯泡、搬动电器前应断开电源开关；
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
典例分析
【考点1 家庭电路】
【典例1】（2023秋•鲤城区校级期中）如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中错误的是（ ）
A．洗衣机工作时其金属外壳需要接地
B．台灯与电视机均接入电路，正常工作时它们是并联关系
C．电能表是测量家庭电路中用电器总电压的仪表
D．如果总开关突然跳闸，则可能是由于电路中总电流过大引起的
【典例2】（2023•武汉模拟）如图所示是小明家常用的插线板，他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，不影响其它插孔的正常使用。下列说法错误的是（ ）
A．插线板工作时插孔L与N之间的电压是220V
B．插线板插孔E与地线连接
C．指示灯和每个插座之间是串联的
D．开关安装在插线板的干路上
【典例3】（2023秋•定州市期中）家庭电路正常工作的电压为 V，一个自制水果电池的电压为0.5V，合 mV，滑动变阻器是通过改变连入电路中的电阻丝的 来改变电阻的。
【典例4】（2023秋•碑林区校级期中）如图，在遵守安全用电原则的前提下，请用笔画线代替导线，将插座、灯泡、控制灯泡的开关接入家庭电路中。
【考点2 家庭电路中电流过大的原因】
【典例5】（2023•明水县模拟）下列说法正确的是（ ）
A．电路两端有电压，电路中一定有电流
B．当电路严重过载时，漏电保护器能自动切断电路
C．一个开关可以同时控制多盏灯，则这些灯是串联的
D．电流做功的过程就是消耗电能的过程
【典例6】（2023•陇县三模）关于家庭电路和安全用电，下列说法错误的是（ ）
A．图﹣1：电能表转盘转过600转，电路消耗电能0.2kW•h
B．图﹣2：使用试电笔时，手指应接触笔尾金属体
C．图﹣3：家庭电路中总功率过大，会引起电路中的电流过大
D．图﹣4：当人发生图示触电事故时，漏电保护器会迅速切断电流
【典例7】（2023•峰峰矿区校级二模）现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在 后，其作用是 ；控制插座的总开关上大多还装有漏电保护器，漏电保护器的作用是
。
【典例8】（2021秋•朝阳区期末）
漏电保护器
自从人类大量使用电器以来，电给我们带来很多方便，但同时也可能给人带来灭顶之灾。大量经验表明，不高于36V的电压一般对人体是安全的，称为安全电压。而我国家庭电路的电压是220V，工厂和工地的动力电路电压是380V，高压输电线路的电压可达500kV，都远远高于安全电压。因此，为了使人们能够安全地利用电能，尽量避免不必要的损失，诞生了各式各样的保护装置。
漏电保护器就是其中的一类，漏电保护器是当人体触电或电器漏电时自动切断电源保护生命的设备，它在反应触电和漏电保护方面具有灵敏度高且反应动作快速的特点，这是其他保护装置，如保险丝、自动开关等无法比拟的。漏电保护器的种类繁多，按其保护功能和用途进行分类，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护开关（如图所示）被接入家庭电路的主干路中，零线和火线同时从漏电保护开关内部穿过，推上开关后，当电路处于正常工作状态时，零线和火线中的电流一样大，漏电保护开关感觉不到电流，开关保持接通状态。在电路或用电器绝缘皮受损导致火线外露，若此时发生漏电，当漏电电流大于人体的安全电流（一般认为是30mA）时，漏电保护开关内部零线中的电流小于火线中的电流，其内部的电磁铁就会在0.1s内使开关“跳闸”，切断电路，从而起到保护作用。
漏电保护器在低压供电系统中的应用，可以大幅度地提高供电系统运行的安全性，对进一步保证人身和用电设备的安全具有极为重要的作用。
请根据上述阅读材料，回答下列问题：
（1）漏电保护器具有 的特点，可以有效地保护人身和用电设备的安全。
（2）下列情形中一定导致漏电保护开关“跳闸”的是 （多选）。
A.电路的总功率过大 B.电冰箱中的火线碰到了地线
C.导线的绝缘皮破损 D.站在地面上的人触碰到了裸露的火线
（3）小阳在家中不小心触电了，假设他的电阻为5000Ω，请通过计算说明漏电保护开关（如图所示）能否起到保护作用。
【考点3 安全用电】
【典例9】（2023•普宁市模拟）下列关于家庭电路和安全用电的说法中正确的是（ ）
A．只要不接触带电体就不会发生触电事故
B．只要电压不高于220V，人体就不会发生触电事故
C．洗衣机要用三脚插头以确保洗衣机的金属外壳接地
D．用试电笔接触火线氖管发光时，不会有电流通过人体
【典例10】（2023•邵阳县模拟）电给我们的生活带来了极大的便利，但不安全用电也会带来很大的危害，甚至会危及生命。下列四幅图做法中符合安全用电原则的是（ ）
A．图甲多个大功率用电器同时使用一个插座
B．图乙使用绝缘皮破损的电线
C．图丙开关和电灯的连接
D．图丁发生触电事故时要立刻断开电源
【典例11】（2023春•章贡区期中）如图所示，站在干燥的木头桌子上的人不小心用手接触了输电线，这个人 （选填“会”或“不会”）触电。人在使用试电笔测试火线时，试电笔的氖管发光，此时人不会造成触电伤害，这时一定 （选填“有”或“没有”）电流通过人体。
【典例12】（2023•常德模拟）如图给出了工作和生活中几种容易引起触电的情况。想一想，除了如图所示的几种情况外，还有哪些情况可能引起触电？
巩固训练
1．（2023秋•市中区期中）图中插头的元件符号是（ ）
A．B．C．D．
2．（2023•雁塔区校级模拟）如图所示是小军同学家庭电路的一部分。他闭合开关时螺旋灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了，其原因可能是（ ）
A．电风扇断路B．灯泡的灯丝断路
C．开关断路D．电风扇的插头短路
3．（2022秋•嘉祥县校级期末）家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．进户零线开路 B．灯泡L开路 C．开关S接触不良 D．导线cd开路
4．（2023•肥城市二模）如图所示，是某住宅户内配电系统的方框图，结合方框图的情境，下列分析中（ ）
①空气开关a跳闸时，电路可能发生了短路
②空调电流过大时，漏电保护器会迅速切断电流
③漏电保护器切断电流时，空调和电灯不能工作
④控制灯泡的开关S必须接在火线和灯泡之间
A．只有①④正确 B．只有②③正确C．只有①②正确 D．只有①③④正确
5．（2023•云南模拟）2023年2月26日，南宁某公司因线路短路引发火灾。“安全用电”是每个公民应有的意识。下列关于家庭电路和安全用电的说法，正确的是（ ）
A．选用插座时，所有家用电器都要使用两孔插座
B．保险丝烧断后最好用铜丝替代
C．教室里的开关接在火线或零线上都一样
D．家中多个大功率用电器，不要接在同一插线板上使用
6．（2023•民权县一模）下列是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ）
A．给手机的锂电池充电时，锂电池此时是用电器而不是电源
B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是并联的
C．空气开关跳闸，一定是用电器总功率过大造成的
D．家用电器发生漏电时，漏电保护器可以有效地切断电源，保证用电者的安全
7．（2023秋•桂平市期中）下列有关安全用电的说法，其中不正确的是（ ）
A．使用测电笔时，手一定要接触测电笔尾部的金属部分
B．三孔插座中的接地线E必须与室外的大地相连
C．发现电线起火时，应立即泼水灭火
D．发现有人触电时，首先要做的是立即切断电源
8．（2023•沂源县一模）我县大部分农村学校教室都安装了空调，以下做法不符合安全用电规范的是（ ）
A．空调安装用更细的导线，防止发热起火
B．教室里的空调与其它用电器是并联的
C．安装三孔插座，防止外壳带电引起触电
D．为防止过载，应安装保险装置
9．（2022秋•和平区校级期末）某学校进行生命教育，让学生更加珍惜生命，落实安全！在如图所示的各种情况下，人体不会触电的是（ ）
A．B．
C．D．
10．（2023•合肥模拟）如图所示家庭电路中的某一部分，电工师傅在检查电路的过程中发现：闭合开关S1和S2，只有L1发光，用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光，若电路中只有一处故障，则是 （选填“ab间断路”、“cd间断路”或“L2断路”）。
11．（2023秋•乌鲁木齐期中）上海地区家庭电路两端的电压为 伏；额定功率为100瓦的电视机正常工作2小时，耗电 千瓦时；电视机工作时可以将 能转化为光能、内能、声能。
12．（2023•亭湖区校级三模）小红设计的三个实验：甲图中条形磁铁对悬在空中的回形针
（有/没有）力的作用；乙图是研究短路引起熔丝熔断的实验，则应该将导线接在 两点间造成短路，引起熔丝熔断；丙图是为了研究温度对导体电阻的影响，设计的实验电路：用酒精灯对电路中的一段灯丝（阻值约30Ω）加热，观察导体电阻的变化，你认为该实验方案存在缺陷是 。
13．（2023•高新区校级模拟）（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点间，闭合开关，造成短路，可引起熔丝熔断；
（2）目前家庭电路用空气开关代替熔断丝。如图2所示是空气开关的原理图，它能切断电路是利用了电流的 效应，空气开关要 （选填“串”或“并”）联在家庭电路的干路中。
14．（2023•蒙城县模拟）如图所示，站在地上的人，不小心触碰了火线，就会造成触电；如果你在发生触电事故现场，你的正确做法是应该立即 。
15．（2023•烟台）防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与 相连；家庭电路中，发生触电事故都是人体直接或间接跟 线接触造成的。如果你发现有人触电应立即采取的措施是 （选填“切断电源”或“用手拉开触电者”）。
16．（2023•博罗县校级一模）在家庭电路中，用一个开关同时控制两盏“220V，40W”的节能灯，要求这两盏灯能正常发光，请将图中的电路连好。
17．（2022秋•沙坪坝区校级期末）小颖在设计家庭电路的原理图时遇到了困难，请你根据安全用电原则，在图中的两个虚线框内分别补充好灯泡和开关的符号。
18．（2023•淇县二模）如图1所示是一种带有USB接口的新型插线板，插座和USB接口都可以独立工作，开关同时控制USB接口和插孔是否通电。图2为该插线板内部的部分电路结构示意图。试根据该插线板的功能将图2中的电路连接完整。
19．（2023•抚远市三模）小明家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小明在家中其他用电器均处于断开状态的前提下闭合了开关S，灯泡亮了一段时间后熄灭了，他用试电笔分别测试了图中插座的两个孔，发现试电笔的氖管都发光。
（1）假设故障只有一处，则故障是什么？
（2）灯泡的开关S为什么要接在火线和灯泡之间？
20．（2023•凌海市三模）家用电饭锅都使用的是带有三线插头的电源线。请回答下列问题：
（1）三线插头的作用是什么？ ；
（2）电饭锅的电源线都较粗的原因是
；
（3）电饭锅的指示灯是用 材料制成的。
