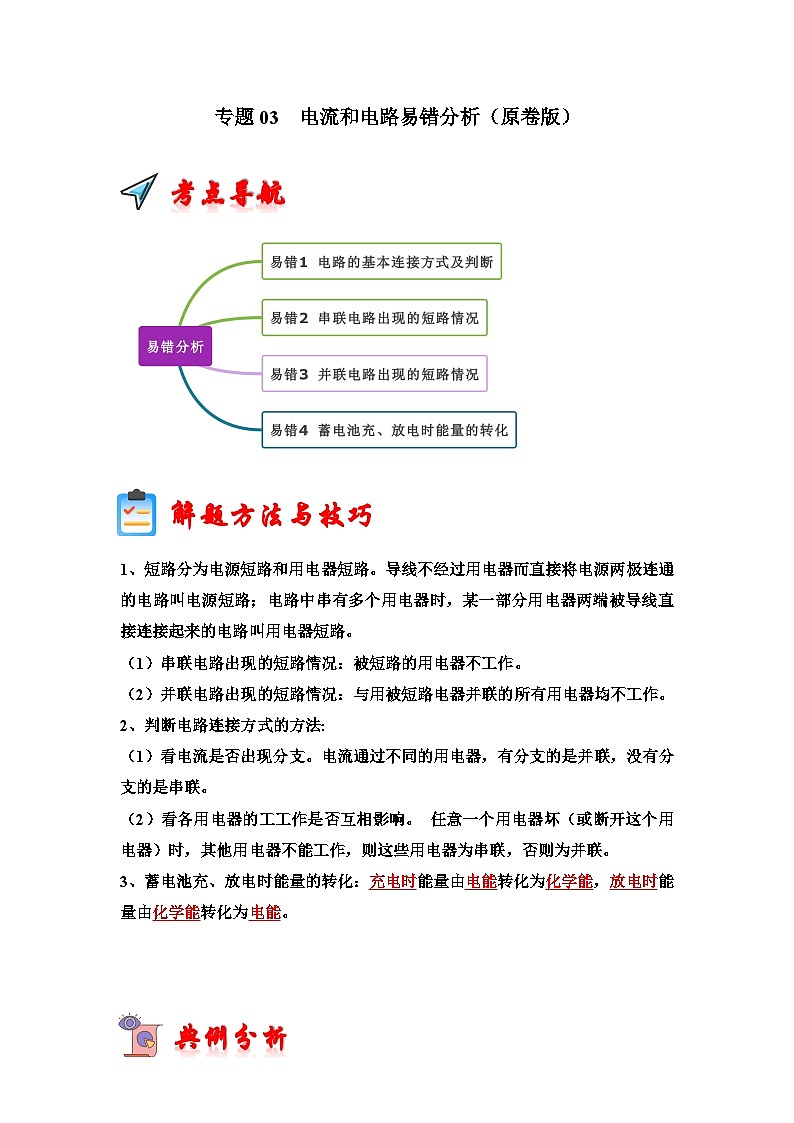

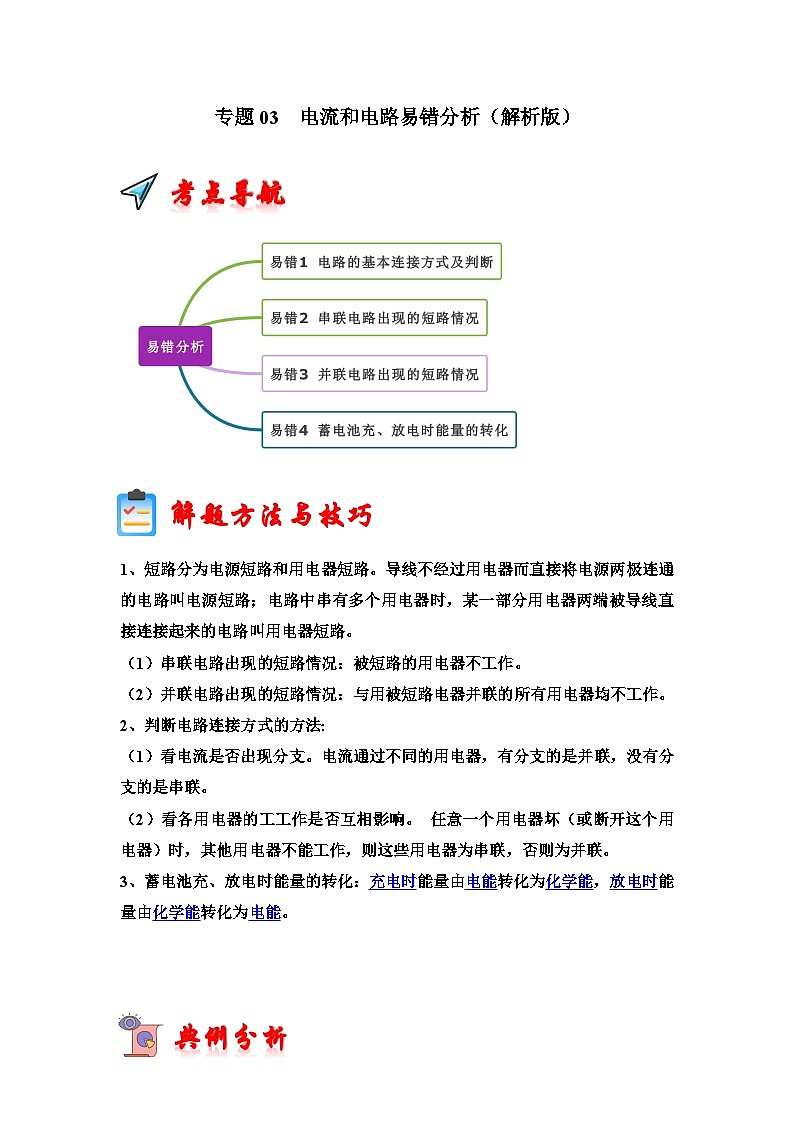

解题方法与技巧
1、短路分为电源短路和用电器短路。导线不经过用电器而直接将电源两极连通的电路叫电源短路；电路中串有多个用电器时，某一部分用电器两端被导线直接连接起来的电路叫用电器短路。
（1）串联电路出现的短路情况：被短路的用电器不工作。
（2）并联电路出现的短路情况：与用被短路电器并联的所有用电器均不工作。
2、判断电路连接方式的方法:
（1）看电流是否出现分支。电流通过不同的用电器，有分支的是并联，没有分支的是串联。
（2）看各用电器的工工作是否互相影响。 任意一个用电器坏（或断开这个用电器）时，其他用电器不能工作，则这些用电器为串联，否则为并联。
3、蓄电池充、放电时能量的转化：充电时能量由电能转化为化学能，放电时能量由化学能转化为电能。
典例分析

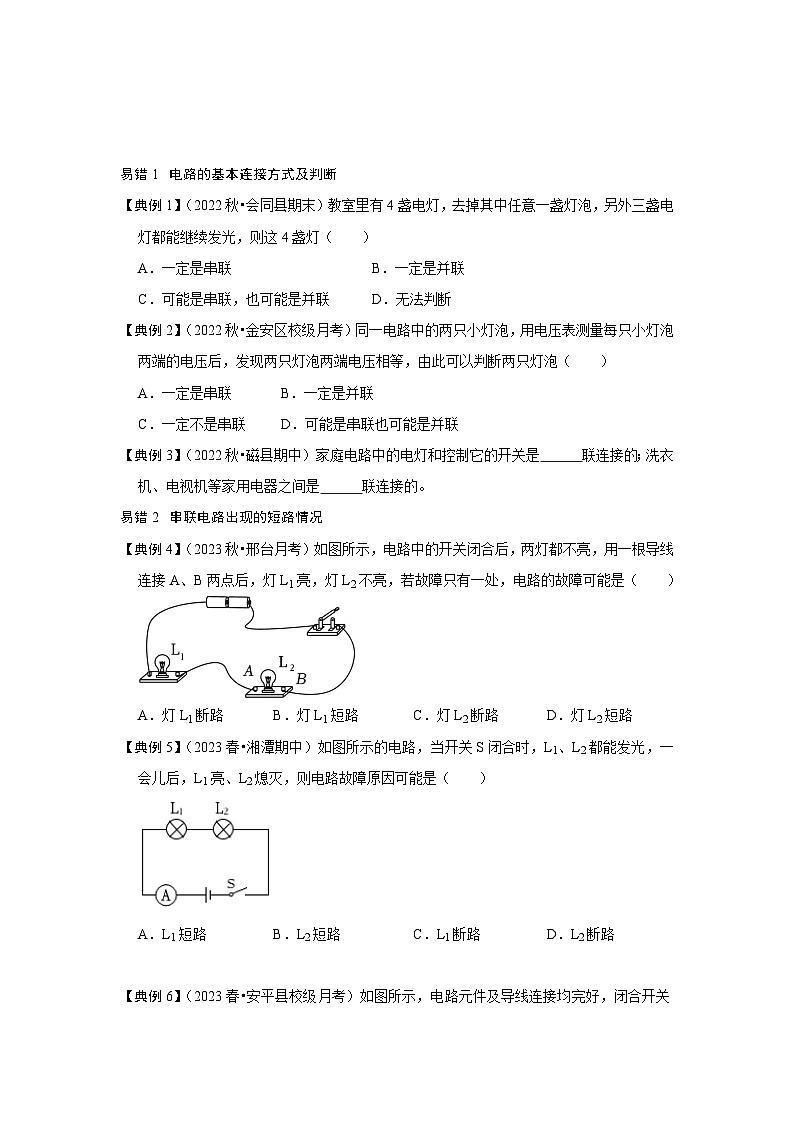

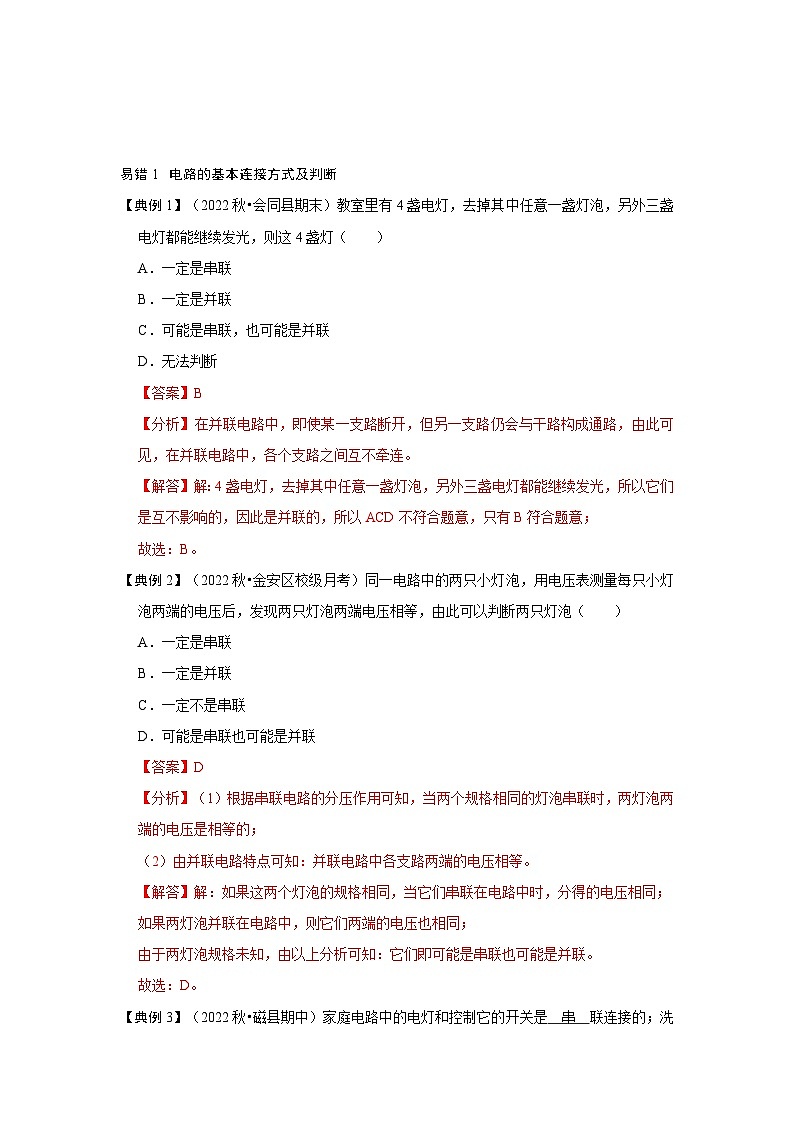

易错1 电路的基本连接方式及判断
【典例1】（2022秋•会同县期末）教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（ ）
A．一定是串联
B．一定是并联
C．可能是串联，也可能是并联
D．无法判断
【答案】B
【分析】在并联电路中，即使某一支路断开，但另一支路仍会与干路构成通路，由此可见，在并联电路中，各个支路之间互不牵连。
【解答】解：4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，所以它们是互不影响的，因此是并联的，所以ACD不符合题意，只有B符合题意；
故选：B。
【典例2】（2022秋•金安区校级月考）同一电路中的两只小灯泡，用电压表测量每只小灯泡两端的电压后，发现两只灯泡两端电压相等，由此可以判断两只灯泡（ ）
A．一定是串联
B．一定是并联
C．一定不是串联
D．可能是串联也可能是并联
【答案】D
【分析】（1）根据串联电路的分压作用可知，当两个规格相同的灯泡串联时，两灯泡两端的电压是相等的；
（2）由并联电路特点可知：并联电路中各支路两端的电压相等。
【解答】解：如果这两个灯泡的规格相同，当它们串联在电路中时，分得的电压相同；
如果两灯泡并联在电路中，则它们两端的电压也相同；
由于两灯泡规格未知，由以上分析可知：它们即可能是串联也可能是并联。
故选：D。
【典例3】（2022秋•磁县期中）家庭电路中的电灯和控制它的开关是 串 联连接的；洗衣机、电视机等家用电器之间是 并 联连接的。
【答案】见试题解答内容
【分析】用电器串联时，各用电器相互影响，不能独立工作；用电器并联时，各用电器互不影响，能独立了工作；据此分析答题。
【解答】解：家庭电路中的电灯和控制它的开关是串联连接的，这样才能实现有效控制；
洗衣机、电视机、电冰箱等家用电器工作时互不影响，所以它们之间是并联连接的。
故答案为：串；并。
易错2 串联电路出现的短路情况
【典例4】（2023秋•邢台月考）如图所示，电路中的开关闭合后，两灯都不亮，用一根导线连接A、B两点后，灯L1亮，灯L2不亮，若故障只有一处，电路的故障可能是（ ）
A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路
【答案】C
【分析】由图可知两个灯泡的连接方式，先根据灯泡的发光情况判断故障类型，再根据所给条件进一步发生故障的位置。
【解答】解：由图可知，灯泡L1和L2串联，闭合开关时，发现灯泡L1、L2均不亮，说明电路中存在开路（断路）故障；
用一根导线连接A、B两点，即将导线并联在L2两端，灯泡L2被短路，没有电流通过L2，发现L1亮，说明灯泡L1没有问题，已知故障只有一处，则电路故障可能是灯泡L2开路。
故选：C。
【典例5】（2023春•湘潭期中）如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，则电路故障原因可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
【答案】B
【分析】闭合开关，灯泡都能发光，说明电路正常，出现故障时可根据灯泡的发光情况即可判断故障位置。
【解答】解：A、如果灯泡L1短路，则L1熄灭，L2亮，故A不符合题意；
B、如果灯泡L2短路，则L2熄灭，L1亮，故B符合题意；
CD、如果灯泡L1（或L2）断路，整个电路断路，则L1、L2都熄灭，故C、D不符合题意。
故选：B。

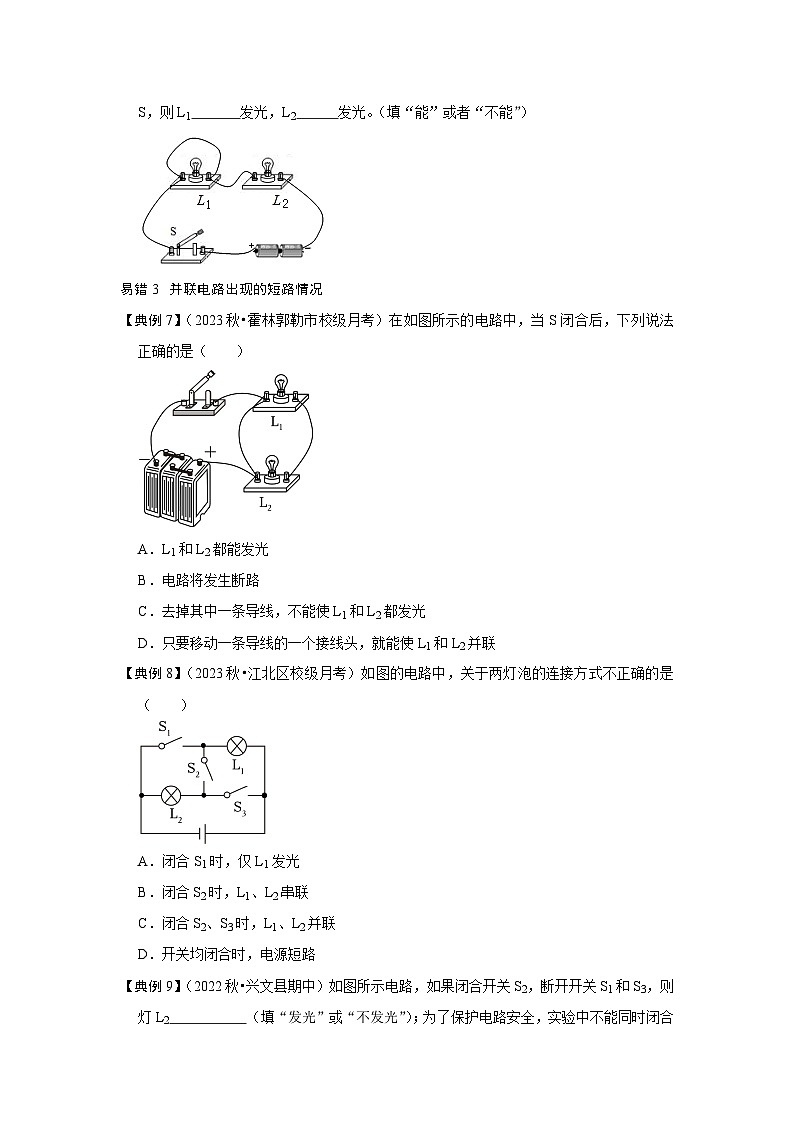

【典例6】（2023春•安平县校级月考）如图所示，电路元件及导线连接均完好，闭合开关S，则L1 不能 发光，L2 能 发光。（填“能”或者“不能”）
【答案】见试题解答内容
【分析】根据电路图，结合电流流向法可做出判断。注意辨别通路、断路和短路的组成特点。
【解答】解：闭合开关S，电路为L2的基本电路，L1被短路，故L1不能发光，L2能发光。
故答案为：不能；能。
易错3 并联电路出现的短路情况
【典例7】（2023秋•霍林郭勒市校级月考）在如图所示的电路中，当S闭合后，下列说法正确的是（ ）
A．L1和L2都能发光
B．电路将发生断路
C．去掉其中一条导线，不能使L1和L2都发光
D．只要移动一条导线的一个接线头，就能使L1和L2并联
【答案】D
【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路。
【解答】解：
AB、根据实物图可知，闭合开关S后，电流从电源正极流出，经过导线、开关直接回到电源负极，因此电路发生电源短路，即两灯泡都不能发光；故AB错误；
C、根据实物图可知，去掉L2左端接线柱与L1左端接线柱之间的导线，此时两灯泡串联，故L1和L2均能发光，如图所示：
故C错误；
D、将开关与L1左接线柱相连的导线改接到L1的右接线柱时，L1和L2并联；或将电源正极与L2左接线柱相连的导线改接到L2的右接线柱时，L1和L2并联，如图所示：
故D正确。
故选：D。
【典例8】（2023秋•江北区校级月考）如图的电路中，关于两灯泡的连接方式不正确的是（ ）
A．闭合S1时，仅L1发光
B．闭合S2时，L1、L2串联
C．闭合S2、S3时，L1、L2并联
D．开关均闭合时，电源短路
【答案】C
【分析】（1）各用电器首尾顺次连接的连接方式是串联，串联电路只有一条电流路径，所以各用电器相互影响，不能独立工作；
（2）各用电器首首相连、尾尾相连连接起来的连接方式是并联，电流有多条电流路径，所以各条支路互不影响，可以互相独立工作；根据题目中的开关组合，分析电流的流向，从而判断电路的连接情况。
【解答】解：A、闭合S1时，仅L1接入电路发光，其他部分断路，故A正确；
B、闭合S2时，电流经过两个灯泡后回到负极，故L1、L2串联，故B正确；
C、闭合S2、S3时，L1被短路，只有L2接入电路，故C错误；
D、开关均闭合时，三个开关把电源正负极，直接连接起来，电源短路，故D正确。
故选：C。
【典例9】（2022秋•兴文县期中）如图所示电路，如果闭合开关S2，断开开关S1和S3，则灯L2 不发光 （填“发光”或“不发光”）；为了保护电路安全，实验中不能同时闭合开关 S1、S3 。
【答案】不发光；S1、S3。
【分析】如果闭合开关S2，断开开关S1，S3，灯L2没有连入电路，电流只流经灯L1；电源短路是指用导线将电源两极直接连接起来的电路。
【解答】解：如果闭合开关S2，断开开关S1，S3，灯L2没有连入电路，电流只流经灯L1，故L1亮，灯L2不发光；
同时闭合开关S1、S3，电流依次流经S3、S1，然后流回电源的负极，引起电源短路，所以为了保护电路安全，实验中不能同时闭合开关S1、S3。
故答案为：不发光；S1、S3。
易错4 蓄电池充、放电时能量的转化
【典例10】（2023秋•福田区校级月考）如图所示，关于手机的使用和充电情况，下列说法中正确的是（ ）
A．使用时，手机的电池相当于用电器
B．使用时，手机电池将化学能转化为电能
C．充电时，手机的电池相当于电源
D．充电时，将内能转化为电能
【答案】B
【分析】电源在电路中是提供电能的装置，用电器是消耗电能的装置。
【解答】解：AB、使用手机时，手机的电池是电源，是提供电能的装置；将储存的化学能转化为电能，故A错误、B正确；
CD、充电时，手机的电池是用电器，是消耗电能的，将电能转化为电池的化学能，故CD错误。
故选：B。
【典例11】（2021秋•高新区期末）如图所示为国产油电混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 用电器 （选填“用电器”或“电源”）；汽车各转向灯能独立工作，因此转向灯是 并 联的；干毛巾刚擦完车玻璃，很容易吸附灰尘，这是因为带电体能 吸引轻小物体 ；此汽车在行驶过程中是将其他形式的能转化为 机械 能。
【答案】见试题解答内容
【分析】（1）电池供电时是电源，充电时则为用电器；
（2）并联用电器是不会相互影响的；
（3）带电体能吸引轻小物体。
（4）判断清楚该过程中能量的转化是解决该题的关键。
【解答】解：给汽车蓄电池充电时，蓄电池消耗了电能，所以蓄电池相当于用电器；
汽车各转向灯能独立工作，因此转向灯是并联的；
由于带电体能吸引轻小物体，所以干毛巾刚擦完车玻璃，很容易吸附灰尘；
此汽车在行驶过程中是将其他形式的能转化为机械能的过程。
故答案为：用电器；并；吸引轻小物体；机械。
【典例12】（2022秋•丹阳市校级期中）国家提倡节能环保，不少国民喜欢国产油电混合动力汽车。给汽车蓄电池充电时，蓄电池相当于 用电器 （选填“用电器”或“电源”），将 电 能转化为 化学 能储存起来。
【答案】用电器；电；化学。
【分析】电池供电时是电源，充电时则为用电器；充电的过程中，电能转化为化学能。
【解答】解：给汽车蓄电池充电时，蓄电池消耗电能，将电能转化为化学能，所以此时蓄电池相当于用电器。
故答案为：用电器；电；化学。
巩固训练
1．（2023秋•湖北月考）如图所示的电路，下列对电路的分析，不正确的是（ ）
①只闭合开关S2、S4时，L1、L2将组成串联电路
②只闭合开关S1、S3、S4时，L1、L2将组成并联电路
③只闭合开关S2、S3、S4时，L1、L2都不亮
④只闭合开关S1、S2、S4时，L1亮、L2不亮
A．只有①和②B．只有②和③C．只有①和④D．只有③和④
【答案】D
【分析】电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联；用导线直接把电源两极连接起来，会造成电源短路，这是绝对不允许的。
【解答】解：①只闭合开关S2、S4时，电流从正极出发经开关S4、灯泡L2、开关S2、灯泡L1回负极，则灯L1、L2串联，故①正确；
②只闭合开关S1、S3、S4时，电流从正极出发经开关S4，分别流入L1、L2，则L1、L2并联，故②正确；
③只闭合开关S2、S3、S4时，电路为L1的简单电路，L2被短路，因此L2不发光，L1发光，故③错误；
④只闭合开关S1、S2、S4时，电路为L2的简单电路，L1被短路，因此L1不发光，L2发光，故④错误；
由上分析可知：只有③和④错误。
故选：D。
2．（2022秋•梅里斯区期末）如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是（ ）
A．灯L2断路B．灯L2短路C．灯L1断路D．灯L1短路
【答案】A
【分析】根据电路图可知，只闭合开关S时，两灯是串联；S和S1都闭合时，L2被短路，电路为L1的基本电路。根据开关的状态和灯泡的发光情况判断电路的故障。
【解答】解：只闭合开关S，两灯均不亮，说明电路某处有断路或两灯泡都被短路；
当同时闭合开关S和S1，L2被短路，电路为L1的基本电路，并且灯L1亮，说明不是两灯泡同时被短路，而是断路故障，即灯L2断路。
故选：A。
3．（2023秋•兴宁区校级月考）如图所示，闭合开关时，发现两个灯泡均不发光。小雨同学用一根导线去查找电路故障：她将开关闭合，然后将导线接在a、b两点时，发现L2发光；导线接在b、c两点时，发现两灯均不发光，由此可知电路故障可能是（ ）
A．L1短路B．L2短路C．L1断路D．L2断路
【答案】C
【分析】电路的故障通常分为断路和短路两种，在串联电路中，如果一处断路，则整个电路不能工作，如果局部短路，则另一只灯泡仍可工作，结合选项中的描述可逐一判断。
【解答】解：AB、如电路图所示，开关S闭合后，灯L1与L2串联接入电路。由串联电路特点知，一个用电器因短路不能工作，其它用电器仍工作。因为两个灯泡均不发光，则不是短路的问题，故AB错误；
CD、如电路图所示，开关S闭合后，灯L1与L2串联接入电路。然后将导线接在a、b两点时，发现L2，说明a、b以外的电路时通的；发光由串联电路特点知，一个用电器因断路不能工作，其它用电器仍都不能工作。所以L1断路，L1、L2不发光；导线接在b、c两点时，发现两灯均不发光，说明b、c两点以外有断路，则可能是L1断路，故C正确，D错误。
故选：C。
4．（2023秋•潜江月考）将灯泡L1和L2接入如图所示的电路中，下列说法中正确的是（ ）

A．开关S1只控制灯泡L2
B．开关S2只控制灯泡L2
C．同时闭合S1、S2时，灯泡L2短路
D．同时闭合S1、S2，灯泡L1和L2并联
【答案】D
【分析】（1）把几个用电器首尾相接，连入电路是串联；把几个用电器首首相接、尾尾相接，再连入电路，就是并联；
（2）在串联电路中，一个开关可以控制所有用电器；在并联电路中，干路开关控制所有用电器，支路开关只控制所在支路用电器；
（3）用导线将用电器两端直接连接，会造成用电器短路，用电器无电流通过，不能工作。
【解答】解：两只开关都闭合，电流的路径有两条，该电路为并联电路；开关S1在干路中控制整个电路；开关S2在灯泡L1支路，只控制灯泡L1，故D正确。
故选：D。
5．（2023秋•沙坪坝区校级月考）如图所示电路，下列分析错误的是（ ）
A．S1、S2都断开，S3闭合，L1和L2串联
B．S1、S2都闭合，S3断开，L1、L2被短路
C．S1断开，S2、S3都闭合，只有L1发光
D．S1、S2、S3都闭合，L1和L2都不发光
【答案】B
【分析】结合开关的通断分析电路的连接方式；弄清短路定义后，分析电路是否短路。
【解答】解：A、S1、S2 都断开，S3闭合，此时灯L1 和L2串联，故A正确；
B、S1、S2都闭合，S3断开，L1、L2并联，L1、L2没有被短路，故B错误；
C、S1断开，S2、S3都闭合，灯L2被短路，电路中只有L1工作，故C正确；
D、S1、S2、S3都闭合，电流可从电源正极直接回到负极，电源短路，L1和L2都不发发，故D正确。
故选：B。
6．（2023秋•路北区月考）如图所示的电路中，下列说法不正确的是（ ）
A．S闭合后，电路将发生短路
B．S闭合后，L1、L2并联且都能发光
C．要使L1、L2串联，可去掉导线b
D．将导线M从接线柱C改接到接线柱D上，则电路组成并联电路
【答案】B
【分析】通路包括串联电路和并联电路，串联电路中电流只与一条路径，并联电路中电流有多条流通路径；短路是指电流不经过用电器的电路。
【解答】解：AB、S闭合后，电流不经过用电器，电路将发生短路，故A正确，B错误；
C、要使L1、L2串联，L1、L2逐个顺次连接，可去掉导线b，故C正确；
D、若将导线M从接线柱C改接到D上，则两灯属于并联电路，且都能正常发光，故D正确。
故选：B。
7．（2023秋•裕华区月考）如图所示，要使灯泡L1、L2并联，则下列开关的通断情况正确的是（ ）
A．闭合S2，断开S1、S3B．闭合S3，断开S1、S2
C．闭合S1和S3，断开S2D．闭合S2和S3，断开S1
【答案】C
【分析】电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响。在进行电路连接时，还一定要注意不能出现电源短路。
【解答】解：
A、只闭合S2，断开S1、S3时电流只有一条路径，电流依次流过L2、开关S2和L1，属串联电路，故A不符合题意；
B、闭合S3，断开S1、S2时，为灯泡L2的简单电路，故B不符合题意；
C、闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，故C符合题意；
D、闭合S2和S3，断开S1时，灯泡L1被短路，只有灯泡L2发光，故D不符合题意。
故选：C。
8．（2022秋•东阿县期中）（多选）下面是小强同学对身边的一些电路连接进行观察分析得出的判断，其中正确的是（ ）
A．厨房中的抽油烟机里装有照明灯和电动机，它们有时同时工作，有时只有电动机单独工作，它们是并联的
B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的
D．一般家庭中都要安装几盏照明灯和其它用电器，使用时互不影响，它们是并联的
【答案】ACD
【分析】串联电路中各用电器互相影响，并联电路中各用电器既可以单独工作又互不影响； 根据家庭电路中各用电器既可以单独工作又互不影响的特点分析不同电路的连接方式。
【解答】解：
A、因为厨房的抽油烟机中的照明灯和电动机既可以单独工作，又互不影响，因此它们的连接方式为并联，故A正确；
B、路灯是用来为行人照明的，并且当其中一个灯泡不亮时，其它灯泡仍可以正常工作，即每个灯泡既可以单独工作，又互不影响，因此路灯是并联的，故B错误；
C、只有当“光控开关”、“声控开关”都闭合时，灯才能亮，故这两个开关与灯串联，故C正确；
D、家庭电路中各用电器既可以单独工作，又互不影响，因此家庭电路中的用电器是并联的，故D正确。
故选：ACD。
9．（2021秋•易县期末）（多选）如图所示，下列说法正确的是（ ）
A．当开关S1和S3断开，S2闭合时，灯L1与L2是串联的
B．当开关S1和S3闭合，S2断开时，灯L1与L2是并联的
C．当开关S2和S3闭合，断开S1时，灯L1不亮
D．当开关S1和S2同时闭合时，电路会发生短路
【答案】ABD
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零。
【解答】解：A、当开关S1、S3断开、S2闭合时，电流从电源正极依次经过灯L1、L2回到电源负极，因此它们串联，故A正确；
B、当开关S1、S3闭合、S2断开时，电流从电源正极开始分支，分别经过灯L1、L2回到电源负极，因此它们并联，故B正确；
C、当开关S2和S3闭合，断开S1时，电灯L2是被导线相连，被短路，不发光，L1接在电路中，会发光，故C错误；
D、当开关S1和S2同时闭合时，电源的两端被导线相连，电源会发生短路，故D正确；
故选：ABD。
10．（2021秋•永年区期末）如图是电冰箱的压缩机与照明灯泡连接的电路图。由图可知，压缩机和灯泡是 并 联的。当电冰箱的门“开”时，S2是 闭合 的。（选填“闭合”或“断开”）
【答案】见试题解答内容
【分析】（1）根据串联并联电路的特点分析判断。串联电路中用电器要相互影响工作，并联电路中用电器相互不影响工作。
（2）在串联电路中电流只有一条路径，各用电器之间相互影响；在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
【解答】解：由图知，压缩机（电动机）和电灯是并联的，且都有各自的开关控制；
当压缩机“运行”时，S1是闭合的，压缩机形成通路；压缩机“停”时，压缩机的电路断开，即S1是断开的；
当电冰箱的门“开”时，灯泡发光，因此S2是闭合的。
故答案为：并；闭合。
11．（2021秋•广陵区期中）在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。据此 不能 （选填“能”或“不能”）判断它们的连接方式；但是当一个教室里的扬声器发生开路故障时，其他教室的扬声器仍能工作，说明它们的连接方式一定是 并 联，且播音的老师能同时控制所有扬声器的原因是开关在 干路 上。
【答案】见试题解答内容
【分析】根电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；
另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作。
【解答】解：各考场的有线扬声器是同时开播，也是同时停播的，据此不能判断它们的连接方式；在干路上安装开关，这样就可以控制整个电路中的扬声器工作情况；
当一个教室里的扬声器发生开路故障时，其他教室的扬声器仍能工作，所以它们在工作时互不影响，因此它们之间的连接方式应该是并联。
故答案为：不能；并；干路。
12．（2023秋•新华区校级月考）如图所示，把导线接在小灯泡的AB两端，闭合开关，发光二极管 发光 （选填“发光”或“不发光”），小灯处于 被短接 状态（选填“通路”“断路”或“被短接”）。若将电源正负极对调后，闭合开关，发光二极管 不发光 （填“仍能”或“不能”）发光。
【答案】发光；被短接；不发光
【分析】用电器两端被导线直接连通，这种情况叫做该用电器被短接，也可称为被短路；
二极管具有单向导电性特征，有电流由正极（脚较长的）流向负极（脚较短的）时，二极管才发光。
【解答】解：把导线接在小灯泡的AB两端，闭合开关，用电器两端被导线直接连通，这种情况叫做该用电器被短接或被短路；
二极管具有单向导电性特征，图中电流由二极管的正极进，负极出，故此时二极管发光；
若将电源正负极对调后，闭合开关，由于二极管具有单向导电性，所以二极管不发光。
故答案为：发光；被短接；不发光。
13．（2023•宜州区一模）如图所示是一种定时课间音乐播放装置的原理图：“播放器”有电流通过时会播放音乐，到达设定时间，“定时开关”会自动断开。闭合开关S，当“定时开关”处于闭合状态时，指示灯 会 （选填“会”或“不会”）亮；到达设定时间，“定时开关”处于 断开 （选填“闭合”或“断开”）状态，“播放器”播放音乐。
【答案】会；断开。
【分析】由图可知当定时开关闭合时播放器被短路，则播放器中没有电流通过；若定时开关断开时，播放器将接在电源两端，由以上原理可知答案。
【解答】解：由图可知，闭合开关S，当“定时开关”处于闭合状态时，指示灯形成通路，则会亮，播放器被短路，则播放器中没有电流通过，播放器不会播放音乐；
由题意可知，到达设定时间，“定时开关”断开，“播放器”形成通路，有电流通过，则“播放器”播放音乐。
故答案为：会；断开。
14．（2023秋•巴彦县校级月考）如图所示，若使电灯L1、L2组成并联电路应同时闭合开关 S1、S3 ，同时闭合S1、S2、S3电路会形成 短路 。
【答案】S1、S3；短路
【分析】串联电路中电流只有一条路径，各用电器之间相互影响；并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作；电源短路是指用导线将电源两极直接连接起来的电路。
【解答】解：灯L1、L2并联时，电流有两条流通路径，由电路图知：开关S1与S3闭合，而S2应断开。
同时闭合S1、S2、S3，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路。
故答案为：S1、S3；短路。
15．（2023秋•河东区校级月考）在串联电路中，用电器之间相互 影响 。如图，两灯并联，如果L1灯丝断了，那么L2 能 （选填“能”或“不能”）发光。
【答案】影响；能。
【分析】（1）用电器逐个依次连接在电路中，组成串联电路；串联电路中电流只有一个路径，一个用电器损坏，其它用电器都不能工作；
（2）用电器并列连接在电源两端，组成并联电路；并联电路包括干路和支路两部分，干路开关控制所有用电器，支路开关只控制本支路用电器；用电器工作状态互不影响。
【解答】解：串联电路中，电流的路径只有一条；用电器之间相互影响。
如图，两个小灯泡并列相连接到电路中，是并联关系，电流的路径有两条；如果L1灯丝断了，那么L2能发光；因此在并联电路中，用电器之间互不影响。
故答案为：影响；能。
16．（2023秋•邢台月考）在如图所示的电路中，当只有开关S2闭合时，L1、L2为 串 联；当只有开关S1、S3闭合时，L1、L2为 并 联；为了防止电路发生短路，不可以同时闭合开关 S1、S2、S3 。
【答案】串；并；S1、S2、S3
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零。
【解答】解：分析电路图可知，当只有开关S2闭合时，L1、L2首尾顺次连接，电路只有一条电流路径，两灯泡是串联的；
当只有开关S1、S3闭合时，L1、L2首首相连、尾尾相连，电路有两条电流路径，两灯泡是并联的；
同时闭合开关S1、S2、S3时，电流没有经过灯泡，电源两极直接相连，电源被短路，会损坏电源。
故答案为：串；并；S1、S2、S3。
17．（2024春•青秀区校级月考）如图中所示的电路，如果闭合开关S1、S2，断开S3，灯L1、L2之间是 并 联的；如果闭合两个开关 S1、S3 ，就会发生电源短路。
【答案】并；S1、S3。
【分析】把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联，
电源短路是指电源两极不经过用电器直接连通的电路。
【解答】解：图中所示的电路，如果闭合开关S1、S2、断开S3，灯L1、L2之间是并联的；
如果闭合两个开关 S1、S3，电流可以不经过用电器，从电源正极直接回到电源负极，发生短路。
故答案为：并；S1、S3。
18．（2022秋•南岗区校级月考）如图所示，开关S2断开，S1、S3闭合时，灯L1、L2 并 联。开关S1、S3断开，S2闭合时，灯L1、L2 串 联。开关 S2、S3 闭合时，电路会发生短路，损坏电源。
【答案】见试题解答内容
【分析】（1）串联电路电流只有一条路径，电流依次经过各用电器从正极回到电源负极；并联电路电流有多条路径，分别经过各用电器从电源正极回到负极；
（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电电器短路是指用一根导线将某个用电器的两端连接起来，使电器两端的电压为零。
【解答】解：开关S2断开，S1、S3闭合时，电流只有两条路径：正极→S3→L2→S1→负极，正极→L1→S1→负极，即两灯L1、L2并联；
开关S1、S3断开，S2闭合时，则电流只有一条路径：正极→L1→L2→S2→负极，灯泡L1、L2串联；
当开关S2、S3闭合时，则电流的路径是：正极→S3→S2→负极，造成电源短路，损坏电源。
故答案为：并；串；S2、S3。
19．（2022秋•即墨区校级期中）如图所示是国产某品牌的电动混合动力汽车，给汽车蓄电池充电时，蓄电池相当于 用电器 。（填“用电器”或“电池”）充电时 电 能转化为 化学 能。刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带 负 电。
【答案】用电器；电；化学；负。
【分析】蓄电池充电时会消耗电能；充电时电能转化为化学能。
摩擦起电的实质是电荷的转移。
【解答】解：蓄电池充电时会消耗电能，相当于用电器；充电时电能转化为化学能。
毛皮摩擦过的橡胶棒带负电，擦完车玻璃的干毛巾与橡胶棒排斥，则干毛巾带负电；干毛巾与玻璃在摩擦的过程中，得打了电子，所以会带负电。
故答案为：用电器；电；化学；负。
20．（2022秋•柳林县期中）现在，我省多地公共场所都安装了公共充电装置，采取扫码付费自动充电（如图所示），在给电动车的电池充电过程中，电池相当于简单电路中的 用电器 ，该过程中发生的能量转化为 电 能转化为化学能。
【答案】用电器；电。
【分析】蓄电池工作时将化学能转化成电能，充电时将电能转化成化学能。
【解答】解：在给电动车的电池充电过程中，电动车的电池消耗了电能，产生了化学能，所以是将电能转化为化学能的过程，故电动车的电池相当于电路中的用电器。
故答案为：用电器；电。
21．（2022秋•道县期中）随着新能源汽车产业迅猛发展，锂矿成为珍稀资源并被誉为“白色石油”。道县锂矿资源丰富，助力祖国伟大复兴。正在充电的锂离子电池相当于简单电路中的 用电器 （选填“电源”或“用电器”），充电过程中将 电 能转化为 化学 能。
【答案】用电器；电；化学。
【分析】正在充电的电池相当于简单电路中的用电器；
电池充电时电能转化为化学能。
【解答】解：正在充电的锂离子电池相当于简单电路中的用电器；充电过程中将电能转化为化学能。
故答案为：用电器；电；化学。
22．（2022秋•渝中区校级月考）虹虹参加野外求生训练时，忘了带照明设备，她将几个野生土豆都插上捡来的锌棒和铜棒，并用废旧电线将相邻的土豆上的铜棒和锌棒连接起来，如图所示第二个的铜棒和第三个的锌棒相连，以此类推，最终将发光二极管的两端接在第一个土豆的铜棒和最后一个土豆的锌棒上，就得到了光源。土豆连接起来后在电路中相当于 电源 ，将储存的 化学 能转化为所需能量。
【答案】电源；化学。
【分析】电源：提供电能的装置，将其他形式的能转化为电能。
【解答】解：土豆连接起来后在电路中相当于电源，将储存的化学能转化为所需能量。
故答案为：电源；化学。
23．（2020秋•临渭区期末）如图所示为国产油电混合动力汽车，当蓄电池给汽车供电时，蓄电池相当于 电源 （选填“用电器”或“电源”）；汽车发动机为汽油机，汽油机的 做功 冲程为汽车提供动力，使汽车行驶。
【答案】电源；做功
【分析】电池供电时是电源，充电时则为用电器；内燃机将燃料燃烧释放的内能转化为机械能，提供动力。
【解答】解：
当蓄电池给汽车供电时，蓄电池消耗了化学能，转化为电能，所以蓄电池相当于电源；
汽油发动机，在做功冲程中把汽油燃烧产生的内能转化为机械能，对外提供动力。
故答案为：电源；做功。
