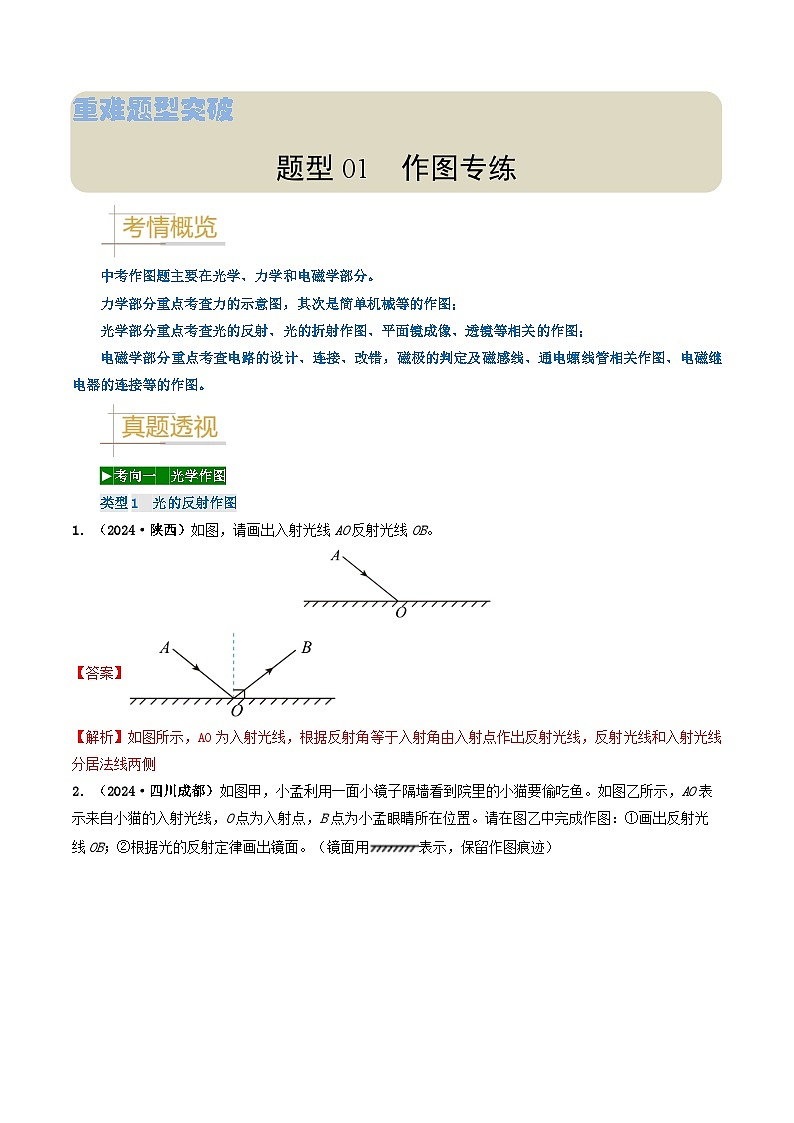

中考作图题主要在光学、力学和电磁学部分。
力学部分重点考查力的示意图，其次是简单机械等的作图；
光学部分重点考查光的反射、光的折射作图、平面镜成像、透镜等相关的作图；
电磁学部分重点考查电路的设计、连接、改错，磁极的判定及磁感线、通电螺线管相关作图、电磁继电器的连接等的作图。
►考向一 光学作图
类型1 光的反射作图
1．（2024·陕西）如图，请画出入射光线AO反射光线OB。

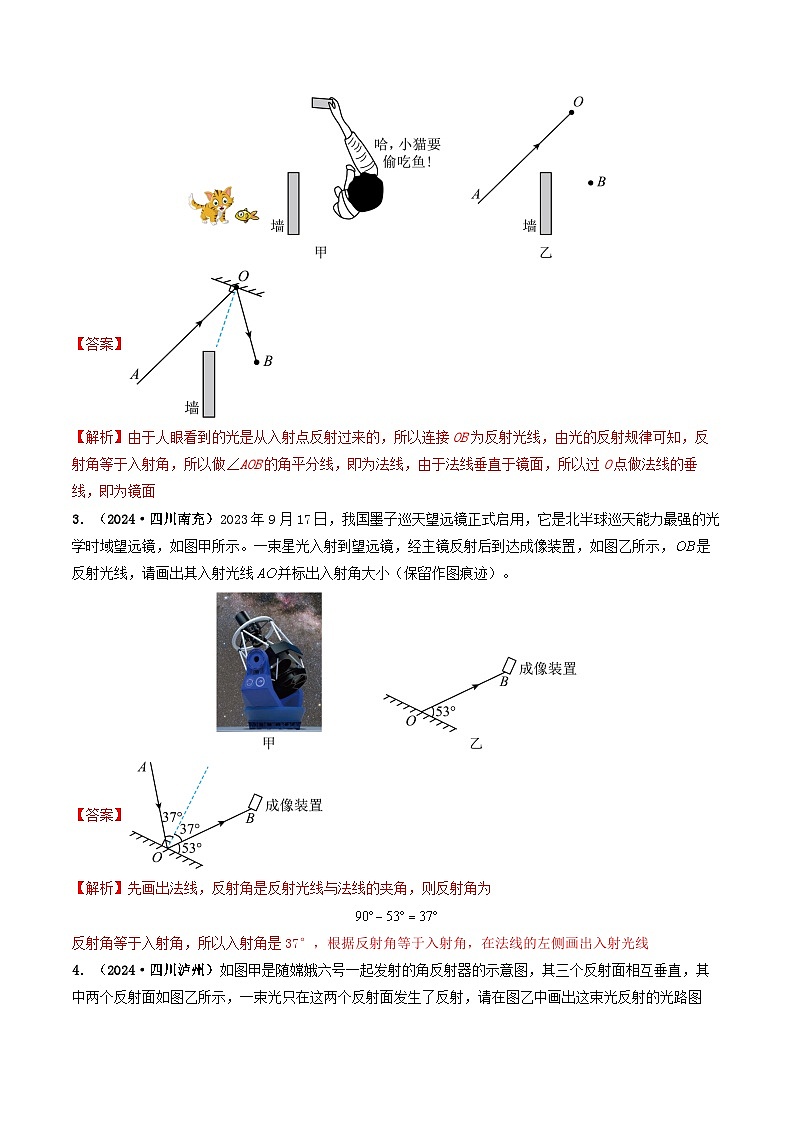

2．（2024·四川成都）如图甲，小孟利用一面小镜子隔墙看到院里的小猫要偷吃鱼。如图乙所示，AO表示来自小猫的入射光线，O点为入射点，B点为小孟眼睛所在位置。请在图乙中完成作图：①画出反射光线OB；②根据光的反射定律画出镜面。（镜面用表示，保留作图痕迹）
3．（2024·四川南充）2023年9月17日，我国墨子巡天望远镜正式启用，它是北半球巡天能力最强的光学时域望远镜，如图甲所示。一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，是反射光线，请画出其入射光线并标出入射角大小（保留作图痕迹）。

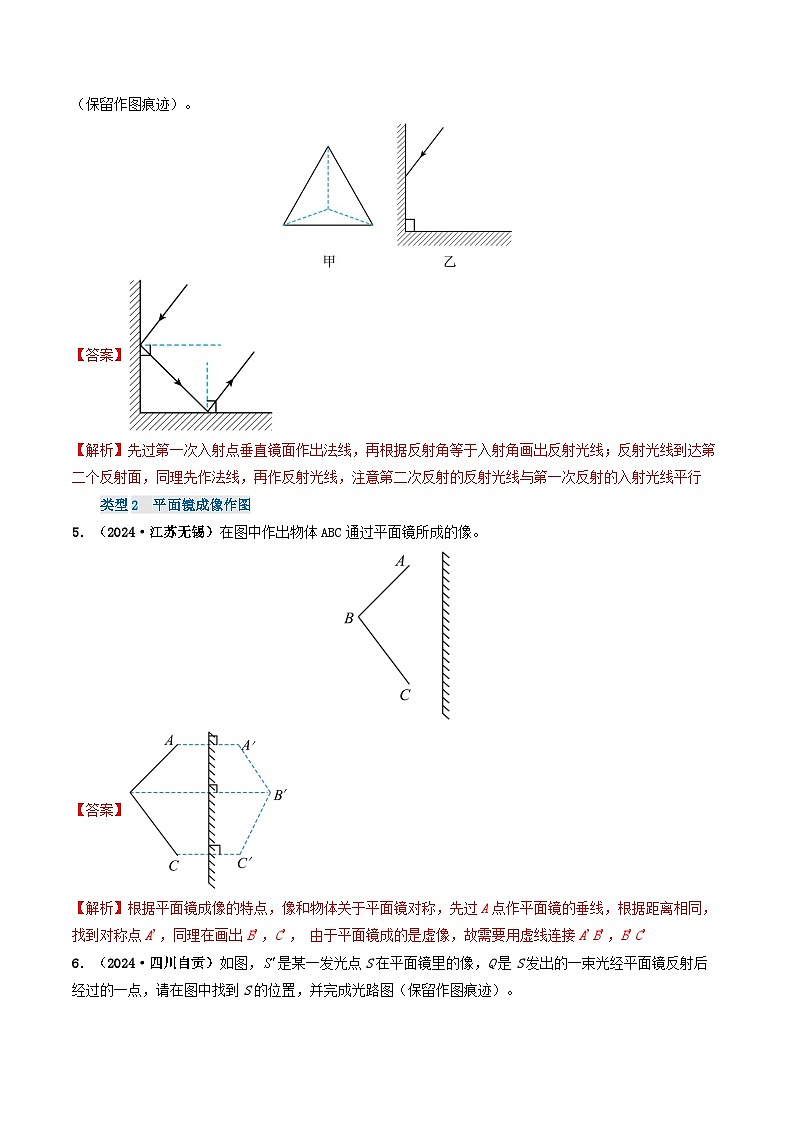

4．（2024·四川泸州）如图甲是随嫦娥六号一起发射的角反射器的示意图，其三个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反射，请在图乙中画出这束光反射的光路图（保留作图痕迹）。
类型2 平面镜成像作图
5．（2024·江苏无锡）在图中作出物体ABC通过平面镜所成的像。
6．（2024·四川自贡）如图，是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在图中找到S的位置，并完成光路图（保留作图痕迹）。
7．（2024·黑龙江绥化）请根据平面镜成像特点，作出点光源S发出的光经平面镜反射后通过A点的光路图（保留作图痕迹）。
类型3 光的折射作图
8．（2024·山东泰安）如图所示，一束光从水中斜射入空气，请作出折射光线的大致位置。
9．（2024·山东菏泽）2024年4月26日，神舟十八号载人飞船成功对接中国空间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，表示宇航员看到的斑马鱼像的位置，不考虑容器壁对光线的影响）。
10．（2024·四川广安）如图所示，请作出这束光从三棱镜斜面射出的折射光线的大致方向。
11．（2024·山东日照）物理兴趣小组的同学在实验室找到一棱镜，其横截面为直角三角形ABC，如图所示，其中BC面镀银。一条光线从AB面上的O点射入棱镜，经过BC面一次反射后，从AC面的P点出射。请在答题卡的图中画出该光线射入棱镜之后的光路图。
类型4 透镜相关作图
12．（2024·辽宁）如图，O为凸透镜的光心，F为凸透镜的焦点，请画出：
（1）入射光线a经凸透镜的折射光线；
（2）折射光线b对应的入射光线。
13．（2024·黑龙江大庆）如图所示，光源S发出的两条光线射向凹透镜，其中光线①平行于主光轴，光线②经过光心，画出它们经过凹透镜的折射光线。（须保留必要的作图痕迹）
14．（2024·山东枣庄）如图所示，一束光射向凹透镜，请画出该光经过凹透镜、凸透镜的折射光路。
15．（2024·山东德州）如图所示，A′是点光源A在平面镜中所成的像，A发出的一条光线经平面镜反射后射向凸透镜，反射光线恰好过凸透镜的焦点，请画出：
(1)射向平面镜的入射光线；
(2)经过凸透镜后的折射光线。
►考向二 力学作图
类型1 重力作图
16．（2024·辽宁）如图（a），“陶甗（yǎn）”是辽宁省沈阳新乐遗址出土的古代蒸食器，请在简化图（b）中画出其所受重力G的示意图（O为重心）。
17．（2024·广西）请在图甲中画出无人机在空中时所受重力G的示意图。
18．（2024·山东东营）如图所示，请画出挂在墙上的足球所受重力的示意图。
类型2 弹力作图
19．（2024·新疆）请在图中画出小球受到的拉力F的示意图。
20．（2024·江苏扬州）如图，请画出篮球撞击篮板时所受重力G以及对篮板压力F的示意图。
类型3 摩擦力作图
21．（2024·陕西）如图，木块在粗糙的水平地面上向右滑行，请画出木块所受摩擦力f的示意图。
22．（2024·山东威海）小明利用椅子做俯卧撑，如图所示。请画出小明受到的重力和脚蹬水平地面时鞋底受到的摩擦力的示意图。
23．（2024·河南）如图，手按压水平桌面并向左滑动，可感受到桌面对手的支持力和摩擦力。请以A点为作用点，画出桌面对手的支持力和摩擦力的示意图。
24．（2024·青海）从嫦娥一号升空，到嫦娥五号携月壤返回，中国人一步步将“上九天揽月”的神话变为现实！如图所示，是玉兔二号月球车静止在着陆器斜面上的简化图。请画出玉兔二号月球车所受摩擦力和支持力的示意图。
类型4 平衡力作图
25．（2024·山东菏泽）如图所示，五代时期的文物倒流壶静止在博物馆的水平展台上，请在O点画出倒流壶受到的重力G和支持力F的示意图。
26．（2024·四川内江）如图是一形状不规则薄形物体，其重心在O处，请在物体的O点画出物体静止时所受的重力和拉力的示意图。
27．（2024·云南）如图，木块静止在水面上，请画出木块所受浮力的示意图。
28．（2024·甘肃临夏）某科技兴趣小组在探究二力平衡条件时，用钩码让菱形轻质泡沫板（重力不计）保持静止状态。请在图中画出菱形轻质泡沫板的受力示意图（重心O已标出）。
29．（2024·山西）杂技在我国历史悠久，是力量与柔韧完美结合的传统艺术。如左图所示，是杂技演员正在表演的情景。请你在右图中画出演员A被托举且静止时受力的示意图。
类型5 非平衡力作图
30．（2024·山东聊城）如图所示，把一个质量分布均匀的小球用绳子悬挂起来，将小球拉到一定高度稳定后松手。画出小球在摆动过程中经过P点时所受力的示意图。（忽略空气阻力）
31．（2024·贵州）一把带电塑料梳子靠近桌上的一些小纸片，如图所示是纸片A离开桌面上升时的情景。请在答题卡上画出纸片A所受重力G和吸引力F的示意图。
类型6 杠杆作图
32．（2024·湖北）2024年6月2日至3日，嫦娥六号完成了人类首次月球背面采样。如图，嫦娥六号的机械臂正绕O点转动，将采集的月球样品送往贮存装置。请画出样品对机械臂上A点的作用力F的力臂l。
33．（2024·山东枣庄）用手提起重物时，前臂可简化为杠杆：桡骨在肱二头肌牵引力F1的作用下，绕肘关节（支点0）转动，如图所示。请在图中画出动力F1的力臂l1和阻力F2的示意图。
34．（2024·山东日照）甲图是使用核桃夹的情形，乙图是把核桃夹上臂简化成的杠杆，A为大拇指的作用点，B为核桃的作用点。请在答题卡的乙图中画出作用在核桃夹上臂的动力、动力臂和阻力。
35．（2024·四川广元）图甲中是用来压制饺子皮的“神器”，压皮时压杆可视为一个杠杆，图乙是其简化示意图。图中O为支点，F2为压动杠杆时作用在B点的阻力。请在乙图中画出：阻力臂l2、作用在A点的最小动力F1。
类型7 滑轮作图
36．（2024·陕西）工人向下拉绳来提升重物。请用笔画线代替绳子画出滑轮组的绕线方法。
►考向三 电磁学作图
类型1 连接电路
37．（2024·贵州）如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡两端电压，导线不能交叉。
38．（2024·江苏苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
39．（2024·黑龙江大庆）根据电路图，用笔画线代替导线连接实物图。
要求：①电压表量程用，电流表量程用；
②滑动变阻器的滑片置于a端时，接入电路的阻值最大。
类型2 设计电路
40．（2024·甘肃白银）电吹风的主要工作元件是发热丝（）、电风扇（）及开关。闭合开关，电吹风即吹出风来；若同时还闭合，吹出热风；若只闭合，不吹风也不发热。请根据要求用笔画线代替导线，完成电路设计。
41．（2024·山东济南）小宇家电饭锅的内部电路元件可简化为两个发热电阻和两个开关，其中是手动控制开关，是温控开关。当、都闭合时，发热电阻、均工作，电饭锅处于加热状态；当温度达到设定温度时，自动断开，只有工作，电饭锅处于保温状态；只要断开，、均不工作。如图所示，已画出电源部分，请画出此电饭锅内部的电路图。
类型3 家庭电路作图
42．（2024·吉林）如图所示，请用笔画线表示导线，将电灯和插座接入家庭电路中。
43．（2024·四川广元）如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。
44．（2024·江苏常州）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。
45．（2024·甘肃兰州）小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
46．（2024·四川达州）现代家庭生活中，很多插线板都带有USB充电口，能够直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。
类型4 磁极、磁感线作图
47．（2024·四川泸州）如图所示，将A、B两块磁铁套在光滑竖直杆上，放置于水平桌面上，磁铁A在光滑竖直杆上静止，磁铁B在水平桌面上静止，请在图中画出磁铁B的受力示意图。
类型5 螺线管、电磁铁作图
48．（2024·山东东营）闭合开关，通电螺线管附近小磁针的N极指向如图所示，请在图中括号内标出电源的“+”“-”极。
49．（2024·山东潍坊）某款磁悬浮玩具的电路原理图如图所示。闭合开关，磁性小球悬停在空中，一小磁针静止于螺线管左侧，不考虑小磁针与磁性小球间的相互作用。
(1)将小磁针“N”“S”极填入括号中；
(2)画出磁性小球的受力示意图。
50．（2024·四川内江）如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“N”或“S”），在电源左边的括号内标出极性（“+”或“﹣”）。
51．（2024·江苏连云港）如图所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。
52．（2024·四川眉山）探究“电磁铁的性质”实验时，铁钉A端为N极，附近的小磁针处于静止，如图所示。
请你在图中：
（1）标出B点的电流方向；
（2）括号内标出小磁针右端的极性（用“N”或“S”表示）。
