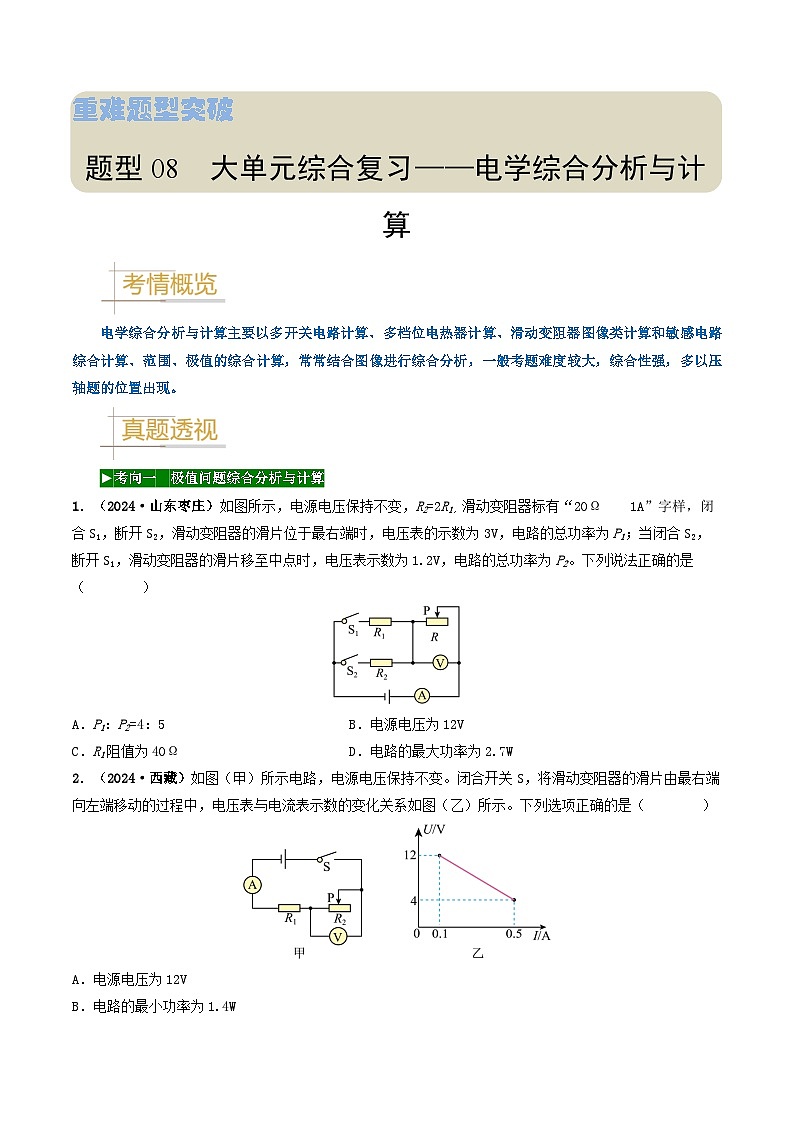

题型08 大单元综合复习——电学综合分析与计算-备战2025年中考物理高频题型归纳与训练（全国通用）

这是一份题型08 大单元综合复习——电学综合分析与计算-备战2025年中考物理高频题型归纳与训练（全国通用），文件包含题型08大单元综合复习电学综合分析与计算-备战2025年中考物理真题题源解密全国通用原卷版docx、题型08大单元综合复习电学综合分析与计算-备战2025年中考物理真题题源解密全国通用解析版docx等2份试卷配套教学资源，其中试卷共71页， 欢迎下载使用。

电学综合分析与计算主要以多开关电路计算、多档位电热器计算、滑动变阻器图像类计算和敏感电路综合计算、范围、极值的综合计算，常常结合图像进行综合分析，一般考题难度较大，综合性强，多以压轴题的位置出现。
►考向一 极值问题综合分析与计算

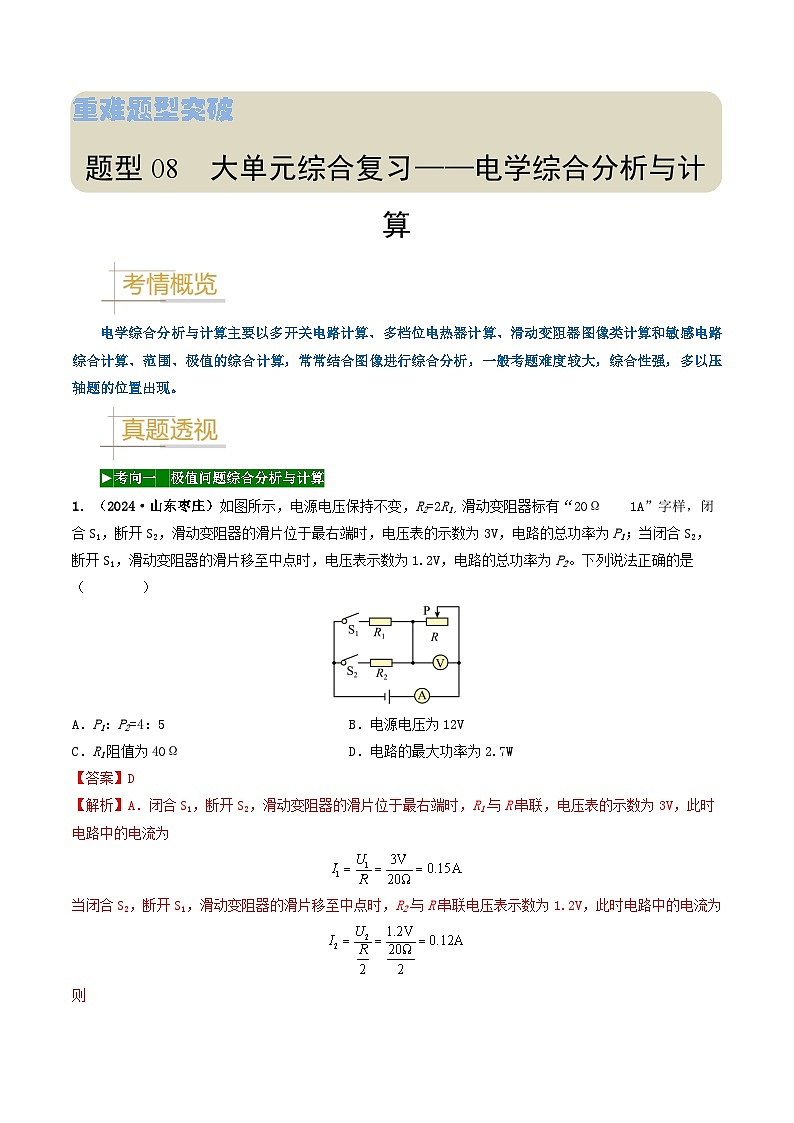

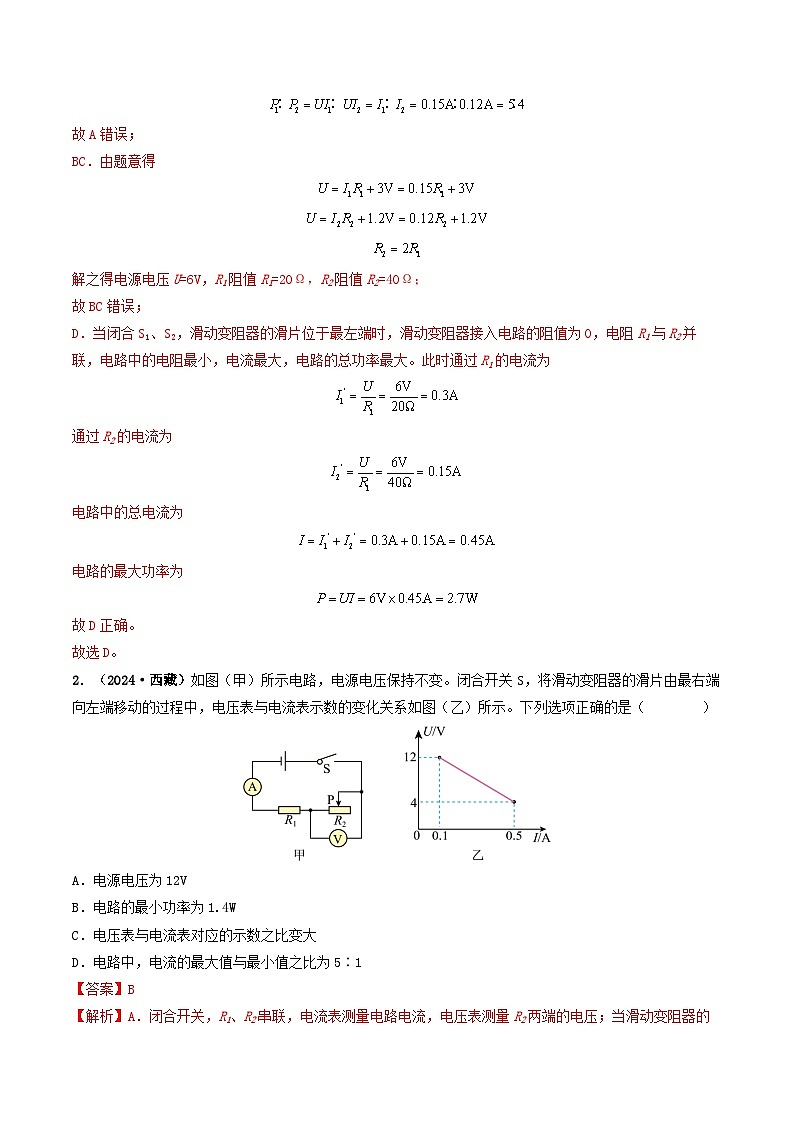

1．（2024·山东枣庄）如图所示，电源电压保持不变，R2=2R1，滑动变阻器标有“20Ω 1A”字样，闭合S1，断开S2，滑动变阻器的滑片位于最右端时，电压表的示数为3V，电路的总功率为P1；当闭合S2，断开S1，滑动变阻器的滑片移至中点时，电压表示数为1.2V，电路的总功率为P2。下列说法正确的是（ ）
A．P1：P2=4：5B．电源电压为12V
C．R1阻值为40ΩD．电路的最大功率为2.7W

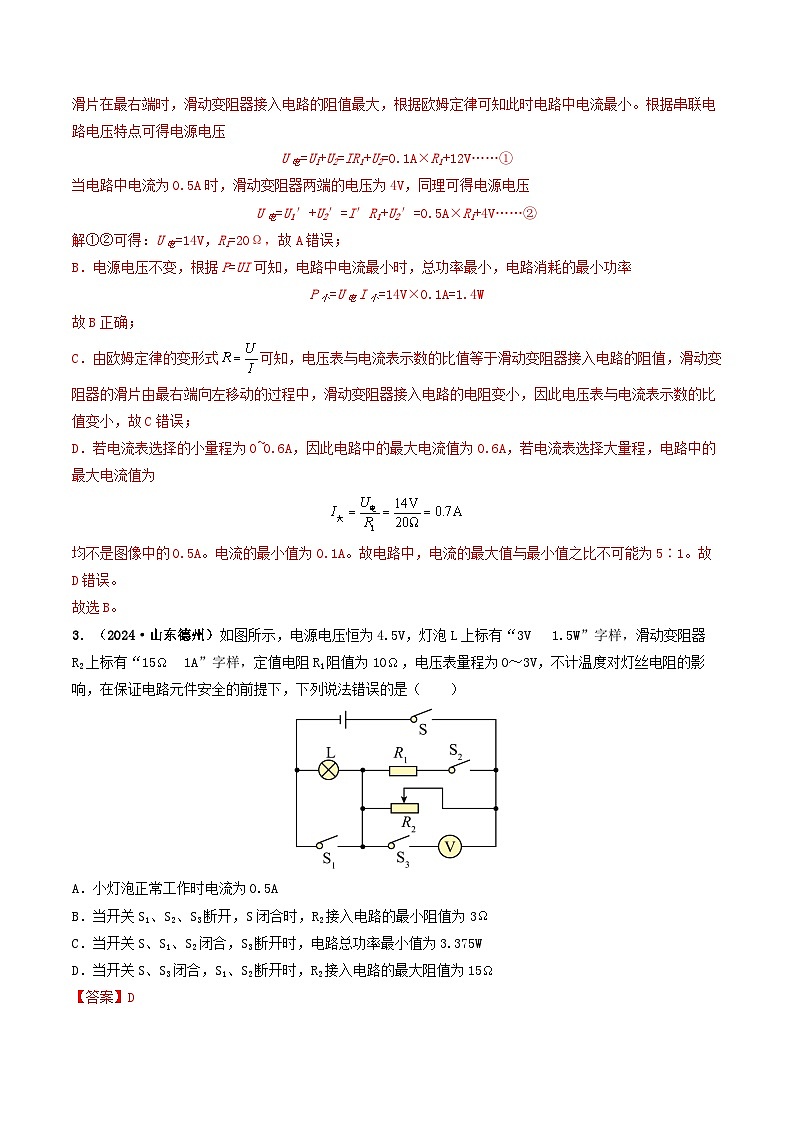

2．（2024·西藏）如图（甲）所示电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片由最右端向左端移动的过程中，电压表与电流表示数的变化关系如图（乙）所示。下列选项正确的是（ ）
A．电源电压为12V
B．电路的最小功率为1.4W
C．电压表与电流表对应的示数之比变大
D．电路中，电流的最大值与最小值之比为5∶1

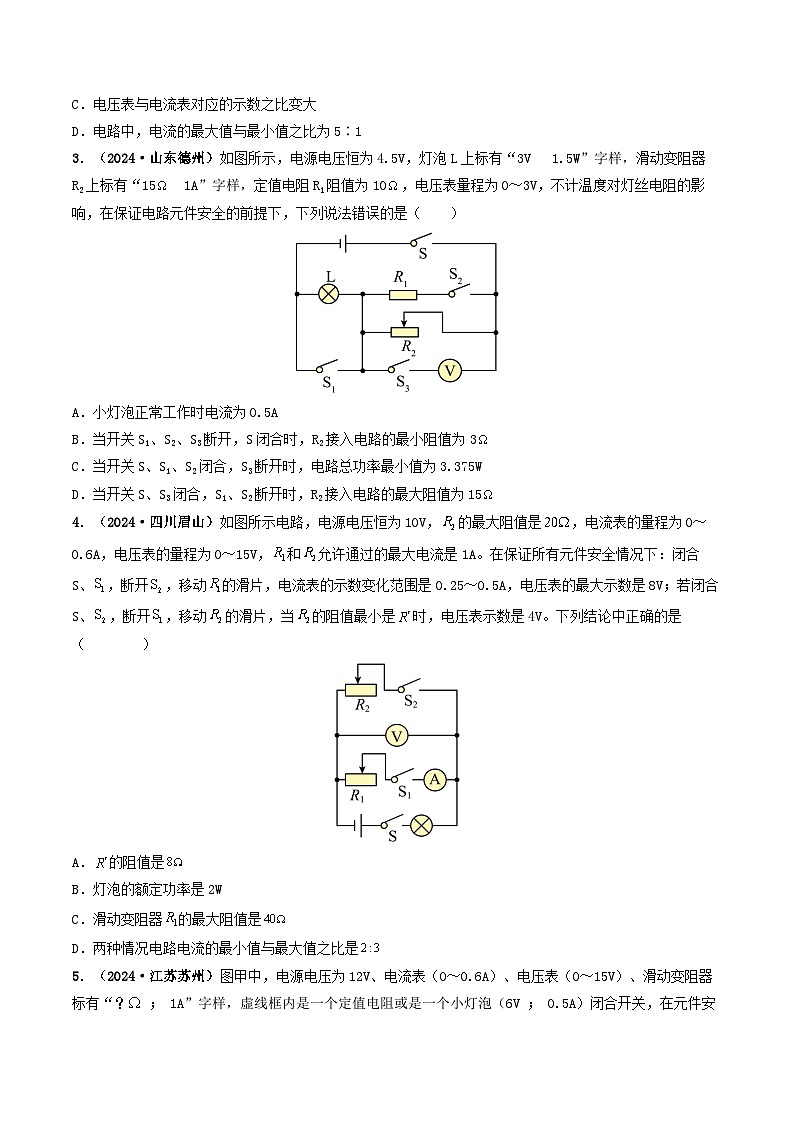

3．（2024·山东德州）如图所示，电源电压恒为4.5V，灯泡L上标有“3V 1.5W”字样，滑动变阻器R2上标有“15 1A”字样，定值电阻R1阻值为10，电压表量程为0～3V，不计温度对灯丝电阻的影响，在保证电路元件安全的前提下，下列说法错误的是（ ）
A．小灯泡正常工作时电流为0.5A
B．当开关S1、S2、S3断开，S闭合时，R2接入电路的最小阻值为3
C．当开关S、S1、S2闭合，S3断开时，电路总功率最小值为3.375W
D．当开关S、S3闭合，S1、S2断开时，R2接入电路的最大阻值为15
4．（2024·四川眉山）如图所示电路，电源电压恒为10V，的最大阻值是，电流表的量程为0～0.6A，电压表的量程为0～15V，和允许通过的最大电流是1A。在保证所有元件安全情况下：闭合S、，断开，移动的滑片，电流表的示数变化范围是0.25～0.5A，电压表的最大示数是8V；若闭合S、，断开，移动的滑片，当的阻值最小是时，电压表示数是4V。下列结论中正确的是（ ）
A．的阻值是
B．灯泡的额定功率是2W
C．滑动变阻器的最大阻值是
D．两种情况电路电流的最小值与最大值之比是

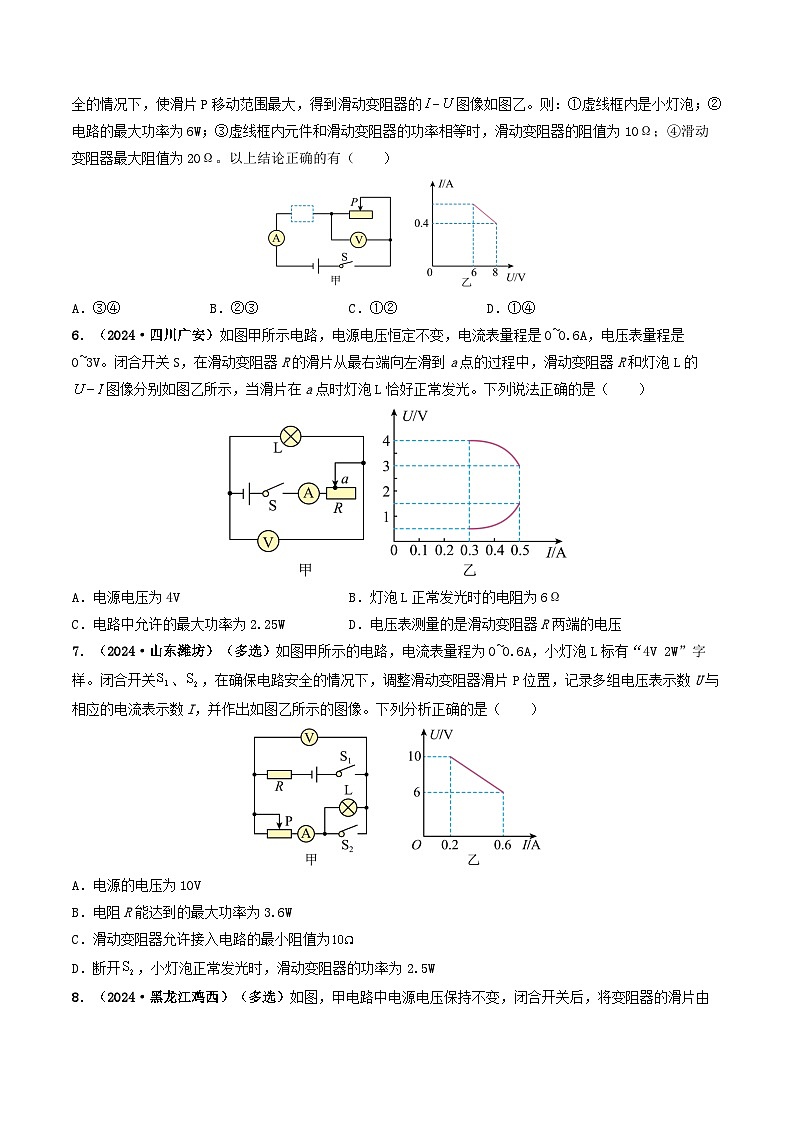

5．（2024·江苏苏州）图甲中，电源电压为12V、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器标有“？Ω ； 1A”字样，虚线框内是一个定值电阻或是一个小灯泡（6V ； 0.5A）闭合开关，在元件安全的情况下，使滑片P移动范围最大，得到滑动变阻器的图像如图乙。则：①虚线框内是小灯泡；②电路的最大功率为6W；③虚线框内元件和滑动变阻器的功率相等时，滑动变阻器的阻值为10Ω；④滑动变阻器最大阻值为20Ω。以上结论正确的有（ ）
A．③④B．②③C．①②D．①④
6．（2024·四川广安）如图甲所示电路，电源电压恒定不变，电流表量程是0~0.6A，电压表量程是0~3V。闭合开关S，在滑动变阻器R的滑片从最右端向左滑到a点的过程中，滑动变阻器R和灯泡L的图像分别如图乙所示，当滑片在a点时灯泡L恰好正常发光。下列说法正确的是（ ）
A．电源电压为4VB．灯泡L正常发光时的电阻为6Ω
C．电路中允许的最大功率为2.25WD．电压表测量的是滑动变阻器R两端的电压
7．（2024·山东潍坊）（多选）如图甲所示的电路，电流表量程为0~0.6A，小灯泡L标有“4V 2W”字样。闭合开关、，在确保电路安全的情况下，调整滑动变阻器滑片P位置，记录多组电压表示数U与相应的电流表示数I，并作出如图乙所示的图像。下列分析正确的是（ ）
A．电源的电压为10V
B．电阻R能达到的最大功率为3.6W
C．滑动变阻器允许接入电路的最小阻值为
D．断开，小灯泡正常发光时，滑动变阻器的功率为2.5W
8．（2024·黑龙江鸡西）（多选）如图，甲电路中电源电压保持不变，闭合开关后，将变阻器的滑片由a端向b端移动的过程中，两电压表的示数与电流表的示数变化关系如图乙Ⅰ、Ⅱ所示，则（ ）
A．Ⅱ是灯泡的I-U关系图像B．灯泡最小功率为1W
C．R的最大阻值为25ΩD．电路的最大功率为3.6W
9．（2024·河北）（多选）如图所示，电源电压为6V。a、b为两个电表，其中一个为电流表，一个为电压表。R1=10Ω，R2∶R3=2∶3。闭合开关S，电路总功率为P1，通过M点的电流为I1；a、b互换后再闭合开关，电路总功率为P2，通过M点的电流为I2。若P1∶P2=5∶6，I2-I1=0.1A，下列说法正确的是（ ）
A．a为电流表
B．R2的阻值为30Ω
C．将图中的电源、电表a、电表b任意互换，闭合开关，电路总功率的最小值为3W
D．将R1、R2、R3中的一个与图中的电表a互换，闭合开关，电表a的示数可能比互换前小
10．（2024·四川宜宾）（多选）我国交规规定，酒后不能开车。图甲是一种对驾驶员进行检测的呼气式酒精测试仪，其简化电路如图乙所示，测试仪里面装有酒精气体传感器，它是一种气敏电阻，用符号“”表示，其阻值R随酒精气体浓度K变化图像如图丙所示。已知电源电压为12V，是阻值为20Ω的定值电阻，设血液酒精浓度M＝呼出酒精气体浓度K×2500，当血液酒精浓度≥0.2mg/mL时，属于饮酒驾驶。下列说法正确的是（ ）
A．酒精气体浓度越大，电流表示数越大
B．刚达到饮酒驾驶时，R的阻值为64Ω
C．电流表示数为0.12A时，不属于饮酒驾驶
D．达到饮酒驾驶，电路消耗的最小功率为1.44W
11．（2024·四川达州）如图甲所示，将定值电阻与规格为“40Ω 2A”的滑动变阻器连入电源电压恒定不变的电路中。移动滑片P，的电功率P与其连入电路电阻R之间的变化图像如图乙所示。则电源电压 V，的阻值为 Ω，电路的最大电功率为 W。
12．（2024·上海）在下图所示的电路中，电阻R1的阻值为10Ω，电源电压为15V。
（1）①求此时通过电阻R1的电流I1。
（2）②把滑动变阻器R2与电流表（量程为0-0.6A）以某种方式接入电路中，发现电路中最小电功率为27W。
a.判断电阻R1与电阻R2的连接方式，并说明理由。
b.求电路中滑动变阻器的最大阻值Rmax。
c.求电路中的最大电功率Pmax。
13．（2024·四川达州）如图所示，电源电压恒定不变。电流表量程0~3A，电压表量程0~15V，滑动变阻器标有“40Ω 1A”字样，已知阻值为30Ω。当滑片P置于最左端，开关S置于1时，电流表示数为0.8A；当滑片P置于中点，开关S先后置于1、2时，电流表示数之比为4∶5。求：
（1）电源电压；
（2）电阻的阻值；
（3）当S置于2时，在保证电路安全的前提下，整个电路的最小电功率。
14．（2024·四川巴中）如图所示电路，电源电压12V保持不变，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值为18Ω。当S闭合S1、S2都断开，移动滑片P使灯泡恰好正常发光。保持滑片P的位置不变，再闭合S1、S2，电流表示数变化了1.5A。（不考虑灯泡电阻的变化）求：
(1)灯泡正常工作时的电流；
(2)灯泡正常发光时滑动变阻器接入电路的阻值；
(3)在保证电路安全的前提下，当S闭合S1、S2都断开时，调节滑动变阻器使电路的最大功率为P1；当S、S1、S2都闭合时，调节滑动变阻器使电路最小功率为P2。计算P1与P2的比值。
►考向二 范围问题综合分析与计算
15．（2024·内蒙古）如图甲所示的电路中，电源电压恒定，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，两电压表示数与电流表示数变化的关系图像如图乙所示，则下列说法正确的是（ ）
A．b曲线表示电压表V2示数与电流表示数变化的关系图像
B．电源电压为8V
C．滑动变阻器接入电路的阻值范围是
D．灯泡的额定功率为3.5W
16．（2024·黑龙江绥化）（多选）如图所示电路，电源电压恒定，定值电阻，，电流表量程0~3A，电压表量程0~15V，滑动变阻器R标有“2A”字样。在电路安全的条件下，闭合开关S，将开关接触点1，滑动变阻器的滑片调到最左端时，电流表的示数是0.8A，移动滑片过程中电路中的最小电流是，此时两端电压是；再将开关接触点2，移动滑片过程中电路中的最大电流是。下列选项正确的是（ ）
A．电源电压
B．电压
C．电流
D．开关接触点1时，滑动变阻器R的阻值范围是
17．（2024·黑龙江齐齐哈尔）（多选）如图所示的电路，电源电压保持不变。小灯泡的额定电压为6V，滑动变阻器铭牌标有“50Ω 1A”字样，电流表选用0~3A量程。先闭合开关、断开开关，此时小灯泡正常发光；保持开关闭合，再闭合开关，当滑动变阻器连入电路的阻值为30Ω时，电流表的示数为0.8A。则保持开关、都闭合，忽略温度对灯丝电阻的影响，使用过程中元件完好，在保证电路安全的情况下，下列说法正确的是（ ）
A．将滑动变阻器的滑片向右移动，小灯泡实际功率不变
B．滑动变阻器允许接入电路的阻值范围是2.5~50Ω
C．通过电流表的电流最小值为0.72A
D．电路的总功率最大值为9.6W
18．（2024·四川泸州）（多选）如图所示电路中，电源电压为4.5V，滑动变阻器R最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V，在AB之间接入不同的电学元件，可以进行不同的实验，在确保电路安全且实验能够顺利进行的情况下，下列说法中正确的是（ ）
A．在AB间接入一个阻值为10Ω的定值电阻，探究电流与电压关系实验时，电压表示数变化范围为1.5~3V
B．探究电流与电阻的关系实验中，控制AB间电压是3V时，在AB间接入电阻的阻值范围是5~40Ω
C．在AB间接入一个大约100Ω的未知电阻，调节滑动变阻器滑片的位置，就能够测量出该电阻的阻值
D．在AB间接入小灯泡，调节滑片，使电压表示数从2V变到3V，测得电流表示数从0.25A变到0.3A，则灯泡的电功率增大了0.05W
19．（2024·海南）如图所示电路中，电源两端电压恒为6V，小灯泡L标有“4V 2W”，滑动变阻器R标有“20Ω 1.5A”，电流表量程为0~0.6A，电压表量程为0~3V，电路工作时不考虑灯丝电阻变化，并保证电路安全，闭合开关S，滑片P向左滑动时，电压表示数 （选填“变大”“变小”或“不变”）；滑动变阻器接入电路的阻值范围为 Ω。
20．（2024·四川南充）如图所示，电源电压不变，电流表的量程为，定值电阻，，为滑动变阻器，其最大阻值为50，滑动变阻器的滑片在b端时，电流表的读数为，则电源电压为 ，在保证电路安全的情况下，滑动变阻器的功率范围为 。
21．（2024·江苏常州）如图所示的电路中，电源电压恒定，小灯泡L标有“6V 3.6W”字样（忽略温度变化对灯丝电阻的影响），滑动变阻器标有“200Ω 1.25A”字样，定值电阻阻值为20Ω，电流表的量程为0~3A，电压表的量程为0~15V，求：
（1）小灯泡的额定电流
（2）小灯泡的电阻
（3）只闭合开关S、，小灯泡恰好正常发光，求电源电压
（4）只闭合开关S、，在保证电路元件安全的前提下，求滑动变阻器接入电路的电阻范围
22．（2024·山东聊城）如甲图所示电路中，电源电压不变，R1=20Ω，滑动变阻器R2的最大电阻为50Ω，电流表使用的量程为0～0.6A。小灯泡L的额定电压为3.8V，其电流随电压的变化规律如乙图所示。当只闭合S2时，电流表的示数为0.25A。求：
(1)电源电压 ；
(2)当只闭合S3时，要使小灯泡L正常发光，滑动变阻器R2连入电路的电阻 ；
(3)当闭合S1、S2、S3时，为保证不损坏电流表，滑动变阻器R2的电阻可调范围和电路消耗的总电功率的变化范围 。
23．（2024·四川广安）如图所示，电源电压为6V恒定不变，灯泡L标有“2V 0.4W”的字样（忽略温度对灯丝电阻的影响），滑动变阻器标有“60Ω 1A”的字样，电流表量程为0~0.6A，电压表量程为0~3V。
（1）求灯泡L正常发光时的电阻。
（2）当、均闭合，接b，滑动变阻器滑片移到最大阻值处时，电流表示数为0.4A，求的阻值。
（3）在保证电路安全的情况下，求整个电路电功率的变化范围。
24．（2024·黑龙江绥化）如图，电路中电源电压可调，定值电阻，和为额定功率不同、额定电流均为0.4A的小灯泡（忽略温度对灯丝电阻的影响），滑动变阻器R的铭牌上标有“”字样，电流表量程0~0.6A。
（1）只闭合开关，电源电压时，电流表的示数为0.3A，求此时滑动变阻器接入电路的阻值；
（2）保持（1）中开关状态和电源电压不变，在电路安全的情况下，调节滑动变阻器，求定值电阻的功率变化范围；
（3）调节电源电压为，只闭合开关，调节滑动变阻器，灯的功率为1.6W时正常发光，最小功率为0.4W；再调节电源电压为，只闭合开关，调节滑动变阻器，灯的最大功率为1.6W，最小功率为0.4W。（调节滑动变阻器时电路安全）求：、。
25．（2024·河北）如图所示，电源电压不变，R1、R2均为定值电阻，R1=20Ω，R2=10Ω，R为滑动变阻器，电压表V1的量程为0～15V，V2的量程为0～3V。闭合开关，滑动变阻器R的滑片置于某一位置A时，电压表V1的示数为14V，V2的示数为2V。在保证电路安全的情况下移动R的滑片，两电表均能达到满偏。
（1）求滑片置于A时，电路中的电流；
（2）求电源电压；
（3）用最大阻值为50Ω的滑动变阻器R0替换电阻R1，不改变其他元件的连接。闭合开关，使电路总功率保持最大，在保证电路安全的情况下，调节R和R0接入电路的阻值，其中R仅可以在替换前的范围内变化，求R0接入电路的阻值范围。
26．（2024·山东滨州）为研究调光灯的工作原理，某小组设计了如图甲所示的模拟电路进行探究。已知小灯泡L标有“12V 12W”字样，电源电压恒定不变。在保证电路安全的情况下，通过调节滑动变阻器，分别记录三个电表的示数，并将电表示数绘制成如图乙所示的关系图象，求：
（1）灯泡L正常发光时的电流。
（2）灯泡L正常发光10s消耗的电能。
（3）电源电压。
（4）滑动变阻器阻值的变化范围。
►考向三 电热器档位问题分析与计算
27．（2024·湖北武汉）某同学家浴室里安装了一款风暖浴霸，它既可以实现照明、换气的功能，又可以实现送自然风、暖风、热风的功能，其简化电路如图所示，开关S可分别与0、1、2触点接触，R1、R2是两根阻值相同的电热丝。下表是浴霸电路的部分参数。
关于下列结论：
①开关S1断开、S与触点1接触时，浴霸处于送自然风状态
②每根电热丝的阻值为44Ω
③电路中通过开关S的电流最大为10.15A
④浴霸工作10分钟，电路消耗的电能最大为1.3398×106J
其中正确的是（ ）
A．①③B．②③C．②④D．③④
28．（2024·陕西）中药煎煮方式分为“文火”和“武火”，小明受此启发，用手动开关、温控开关、水量开关、加热电阻和限流电阻（、阻值不随温度变化），设计了煎药壶电路，其中为总开关，电源电压为220V。闭合开关，能实现下表所示的功能，下列关于此电路的分析正确的是（ ）
A．温控开关与水量开关是串联的
B．加热电阻的阻值是
C．若壶内水量小于0.2L，煎药壶工作时无法进行“武火”加热
D．若限流电阻断路，煎药壶工作时只能进行“武火”加热
29．（2024·山东滨州）（多选）某次实践活动中，小滨观察了某型号家用电热水器的铭牌如图甲所示，他查看说明书发现其简化电路如图乙所示。已知ρ水=1.0×103kg/m3，c水=4.2×103J/(kg·℃)。下列分析正确的是（ ）
A．当S接“1”时，电热水器为高温挡
B．满箱水由20℃升高到70℃，水吸收的热量为1.26×107J
C．R的阻值为24.2Ω
D．断开其他用电器，仅让电热水器高温挡正常加热1min，可使图丙所示电能表的转盘转100r
30．（2024·山东德州）图甲是一款家用蒸箱，图乙是其加热盘模块的简化电路，蒸箱有“低温”“中温”“高温”三挡，其中R1、R2为阻值不变的电热丝，当开关S1断开、S2接a时，蒸箱处于 挡，此时通过温控开关的电流为2A，已知蒸箱的额定电压为220V，，则R2的阻值为 ，高温挡的电功率为 W。
31．（2024·江苏镇江）如图是某电热水壶内部电加热器原理电路，它有“加热”和“保温”两挡，开关S断开，电水壶处于 挡。已知该电热水壶处于“加热”挡，通电可使标有的电能表指示灯闪烁120次，则消耗的电能为 。电热水壶“保温”挡功率为，则 。
32．（2024·四川乐山）如图甲所示的煎饼锅具有高温和低温两个挡位，图乙是其内部简化电路图。当处于高温挡时，煎饼锅的加热功率为，则R1= ；处于低温挡时，煎饼锅的工作电流为1A，通电1min产生的热量为 J。
33．（2024·内蒙古赤峰）电饭煲是常用的家用电器，它是利用电流的 效应工作的。某品牌电饭煲有“加热”和“保温”两挡功能，简化电路如图，。当该电饭煲处于“加热”挡工作10min，其消耗的电能是 J。
34．（2024·黑龙江绥化）一款电热水龙头的简化电路如图甲所示，表格是它铭牌上的参数。电源电压恒定不变，和为发热电阻，当开关S、均闭合时，通电20s电热水龙头产生的热量是 J。电阻和的阻值之比是 。
35．（2024·山东临沂）水暖电热毯以其温润环保的加热方式成为部分人群冬天御寒的新宠。图甲是一款具有高、低两档加热功能的水暖电热毯，其简化电路如图乙所示，其中两个加热电阻的阻值相同。该款电热毯低温档的额定电流为0.25A；高温档正常工作20min可将毯内1.1kg的水从15℃加热到40℃．已知水的比热容为，求该款电热毯：
（1）加热电阻的阻值。
（2）高温档正常工作时的加热效率。
36．（2024·北京）如图所示的是某款两档电热器的简化电路，、为阻值一定的电热丝，，。该电热器接入电压为220V的电路中。求：
(1)低温档时电路中的电流 ；
(2)高温档时电热器的电功率 。
37．（2024·西藏）如图（乙）所示为扎西家两档位电热水壶的简化电路原理图，为温控开关，当水沸腾时会自动断开。和为加热定值电阻，，保温档的功率为110W。求：
(1)加热时的电功率；
(2)在加热档工作时电路的总电流；
(3)某次烧水，电热水壶将水加热至沸腾耗时5min，自动跳转至保温档工作5min，在这10min内电热水壶消耗的电能。
38．（2024·山东威海）小明家有一款多功能厨房神器，它的内部结构主要由两个电热丝和一个电动机构成，通过旋转开关可实现常温搅拌、高温翻炒、低温慢炖、高温蒸煮（电动机可实现搅拌、翻炒功能）。参数如表所示，内部电路简图如图所示。已知的阻值为66Ω。
请解答下列问题：
(1)画出该机器高温翻炒功能的等效电路图，并求出的阻值；
(2)小明早晨想利用该机器的低温慢炖功能将质量为400g、初温为20℃的牛奶加热到55℃，他把加热时间设置为1min，请通过计算说明这种设置是否合理？（不计热量损失，）
39．（2024·山东潍坊）中国茶文化源远流长。图示是一款智能煮茶机的简化电路图，电源电压，、、是阻值不变的电热丝，用于“加热”或“保温”，，，S为电源开关，通过温控开关可实现“加热”和“保温”状态的切换，煮茶机的“加热”功率，“加热”效率。煮茶机会根据用户选择的茶品和所需茶水浓度不同进行智能工作，其工作过程是首先将水“加热”至，然后继续以“加热”功率再进行相应时间的“煮茶加热”（“煮茶加热”时间如表格所示），最后自动进入“保温”状态。将0.8L、初温为的水装入煮茶机，水的比热容，水的密度。
(1)求将水“加热”至过程中水吸收的热量；
(2)求煮茶机的“保温”功率；
(3)若用户选择“红茶高浓度煮茶”，煮茶机经过将水“加热”至、“煮茶加热”和“保温”状态，共工作15min，求这个过程煮茶机消耗的电能。
40．（2024·广东）某消毒柜具有高温消毒和紫外线杀菌功能，其简化电路如图所示。发热电阻，紫外灯L规格为“220V 50W”。闭合开关和，消毒柜正常工作，求：
（1）通过R的电流；
（2）R的电功率；
（3）L工作100s消耗的电能。
41．（2024·黑龙江齐齐哈尔）如图甲所示是一款利用高温水蒸气熨烫衣服的家用便携式挂烫机，它的正常工作电压为220V。有高温、低温两个加热档位，其内部简化电路如图乙所示，当双触点开关S接触1和2时为关机状态。、是两个阻值不变的电热丝，。求：
（1）挂烫机使用低温档位正常工作时的电功率为多少？
（2）若某次使用时，用高温档位正常工作，将0.2kg的水从20℃加热到100℃，水吸收的热量是多少？
（3）若（2）问中用高温档位正常工作，加热过程共用时80s，则此次加热过程，该挂烫机的加热效率是多少？
42．（2024·黑龙江鸡西）一款小型电火锅如图甲所示，通过挡位开关实现高、中、低三挡控温功能；图乙是它的简化电路图，均为加热电阻（阻值保持不变）。已知的阻值为176Ω，电火锅的部分参数如下表所示。求：
（1）的阻值是多少？
（2）电火锅在低温挡工作时的功率是多少？
（3）某次使用时，在标准大气压下，用中温挡将1kg水从20℃加热到沸腾，用时14min，不计热量损失，该电火锅中温挡的实际功率是多少？
43．（2024·广东深圳）图甲是某款鸡蛋孵化器，底部装有加热器。通电后，加热器对水加热，水向上方鸡蛋传递热量，提供孵化所需能量。孵化器简化电路如图乙，R1、R2都是发热电阻，孵化器相关参数如下表所示。
（1）孵化器在保温挡正常工作，通过R2的电流是多少？
（2）R2的阻值是多少？
（3）孵化器在加热挡正常工作5min消耗电能是多少？芳芳同学算出水在这段时间吸收热量2.16×104J，则孵化器对水加热的效率是多少？
44．（2024·湖北）小红用图甲的手持挂烫机帮家人熨烫衣物，挂烫机内的水被加热汽化后喷出。图乙为挂烫机的等效电路，R1为加热电阻，R2为限流电阻，S为自动温控开关。将挂烫机接入电路，S在位置“1”，前端电热板被加热，电路中的电流为5.0A；当温度升到130℃时，S切换到位置“2”，挂烫机处于待机状态，电路中的电流为0.02A，当温度降到100℃时，S又回到位置“1”。
（1）求R1的阻值。
（2）求挂烫机待机状态的功率。
（3）熨烫过程中，电路的电流随时间变化如图丙，求挂烫机0~150s消耗的电能。
（4）请从使用安全或节能的角度为该挂烫机的标签设计一条提示语。
45．（2024·四川自贡）图甲是琪琪家某型号电热加湿器的电路图，图丙为其部分技术参数。R1、R2为发热电阻，不考虑温度对电阻的影响，且R2=3R1，S为开关，1、2、3为触点，通过旋转开关S可实现“关”“低档”“高档”之间的切换。
（1）求电热加湿器处于“低档”位置时的发热功率；
（2）某次使用电热加湿器工作时，加湿器注水仓中加注冷水已达到最大注水量。图乙是使用电热加湿器工作21min的P-t图像，如果“高档”加热产生的热量全部被水吸收，则此次“高档”加热可以使注水仓中冷水的温度升高多少℃？[水的密度是，水的比热容为]
（3）一天琪琪断开家中其它所有用电器，只接通加湿器在“低档”加热，发现家中如图丁所示计量正常的电能表的转盘在10min内转了60圈，则加湿器的“低挡”实际加热功率是多少？
46．（2024·四川南充）如图甲所示为某品牌电热水壶。该型号电热水壶内部简化电路如图乙，额定电压为，具有加热、保温两挡。保温挡的额定功率为，双触点开关只能在触点1和、和3及3和4之间切换。、是两个阻值不变的发热元件，其中。现将此电热水壶装入初温为的水，接到的家庭电路中，选用加热挡加热至。已知该电热水壶加热效率为，，。求：
（1）电热水壶中水吸收的热量；
（2）加热挡的电功率；
（3）需要的加热时间。
47．（2024·重庆）如图甲所示是我市某公园的便民饮水点及其饮水机内部电路简化图，其中的阻值为48.4Ω，和均为阻值不变的电热丝，饮水机有加热和保温档，正常工作时，保温档功率为110W。[]
（1）求饮水机在保温档正常工作时的电流；
（2）当只有饮水机工作时，将3kg水从10℃加热到100℃，加热前后公园安装的数字式电能表示数如图乙所示，求饮水机的加热效率；
（3）为节能减排，相关部门计划在该公园安装如图丙所示的太阳能电池为饮水机供电。已知晴天太阳能电池一天能发电0.4kW·h，要求所有太阳能电池晴天一天的发电量能供饮水机使用3天。饮水机每天正常工作加热时间计为3h，保温时间计为8h，求至少要安装多大面积的太阳能电池。
额定电压
220V
照明功率
20W
换气功率
35W
暖风功率
1133W
热风功率
2233W
温度t/℃
温控开关
壶内水量V/L
水量开关
的功率P/W
煎煮方式
闭合
闭合
800
武火
断开
闭合
800
武火
断开
断开
100
文火
额定电压
220V
额定功率
高温挡
2200W
低温挡
440W
部分参数
功能
额定功率P/W
常温搅拌
100
高温翻炒
2300
低温慢炖
__________
高温蒸煮
__________
茶品
低浓度“煮茶加热”时间
中浓度“煮茶加热”时间
高浓度“煮茶加热”时间
乌龙茶
2min
5min
10min
红茶
1min
2min
5min
黑茶
2min
5min
7min
额定电压
220V
低温挡功率
中温挡功率
440W
高温挡功率
1100W
额定电压
220V
额定功率
加热挡
80W
保温挡
22W
