高中物理人教版 (2019)必修 第三册3 实验：导体电阻率的测量优秀课时训练

这是一份高中物理人教版 (2019)必修 第三册3 实验：导体电阻率的测量优秀课时训练，文件包含人教版2019高中物理必修第三册113实验1+长度的测量及测量工具的选用分层练习原卷docx、人教版2019高中物理必修第三册113实验1+长度的测量及测量工具的选用分层练习解析卷docx等2份试卷配套教学资源，其中试卷共15页， 欢迎下载使用。

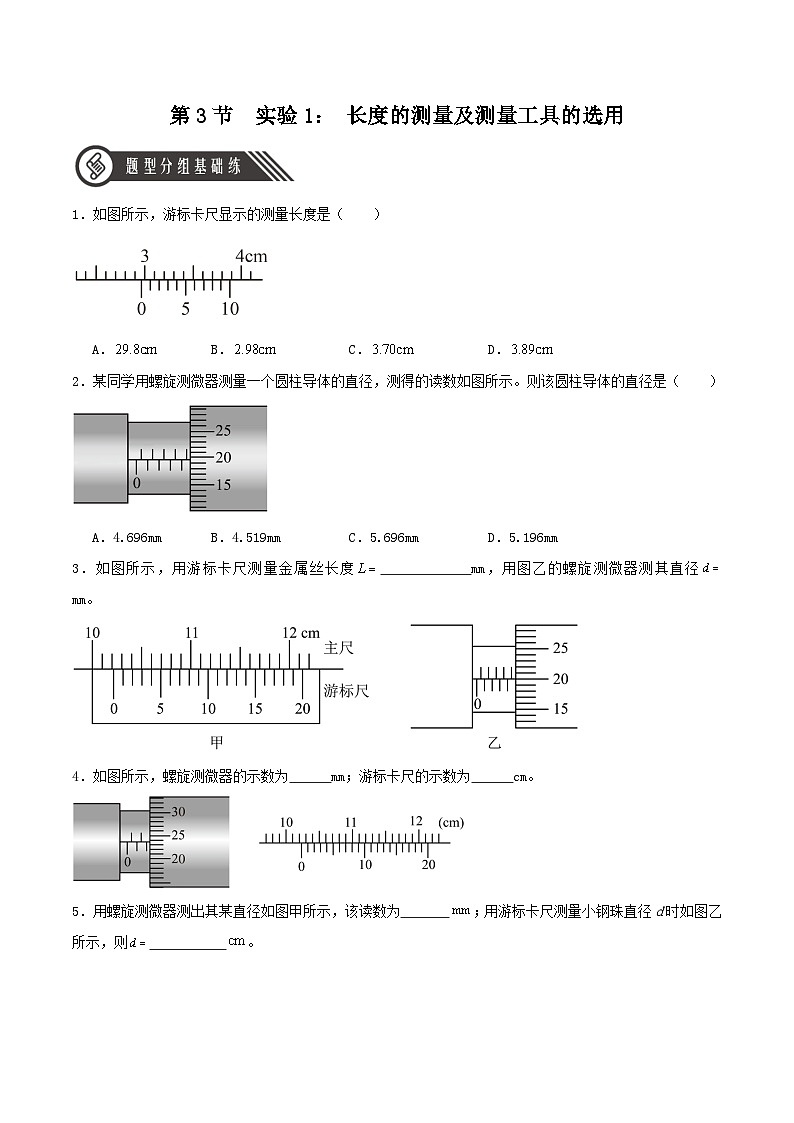

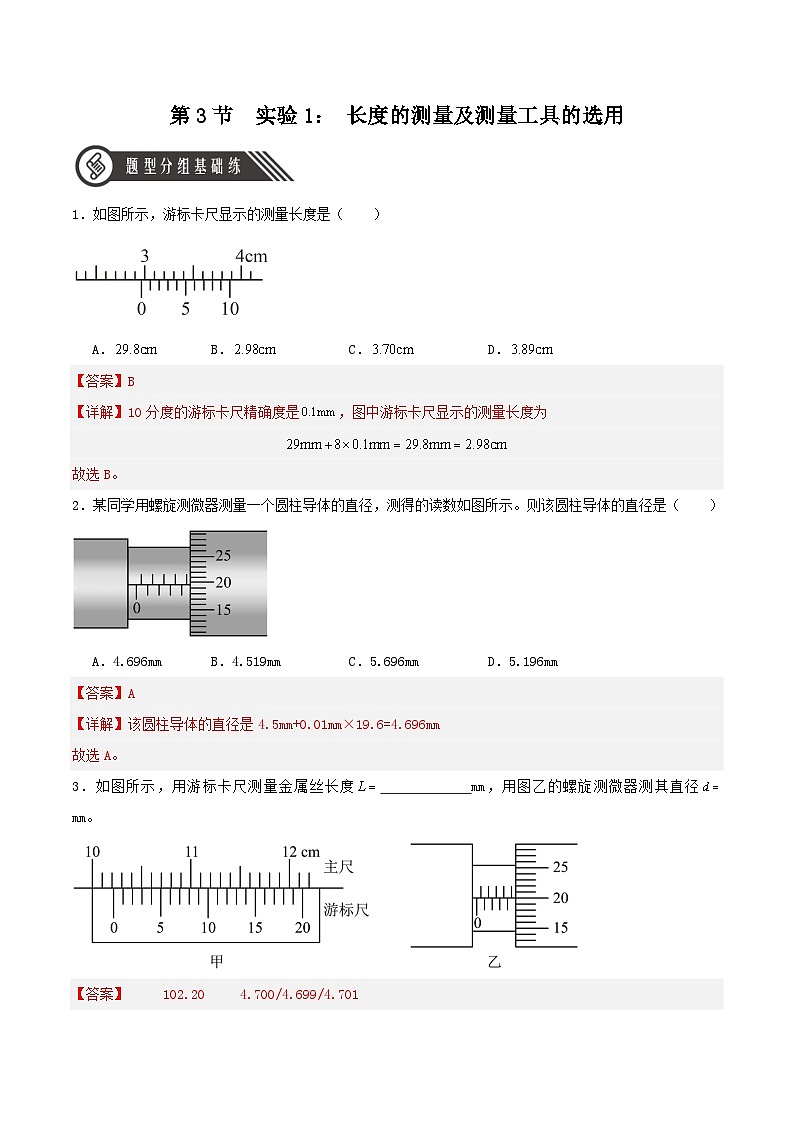

A．B．C．D．
【答案】B
【详解】10分度的游标卡尺精确度是，图中游标卡尺显示的测量长度为
故选B。
2．某同学用螺旋测微器测量一个圆柱导体的直径，测得的读数如图所示。则该圆柱导体的直径是（ ）
A．4.696mmB．4.519mmC．5.696mmD．5.196mm
【答案】A
【详解】该圆柱导体的直径是4.5mm+0.01mm×19.6=4.696mm
故选A。
3．如图所示，用游标卡尺测量金属丝长度 mm，用图乙的螺旋测微器测其直径 mm。

【答案】 102.20 4.700/4.699/4.701

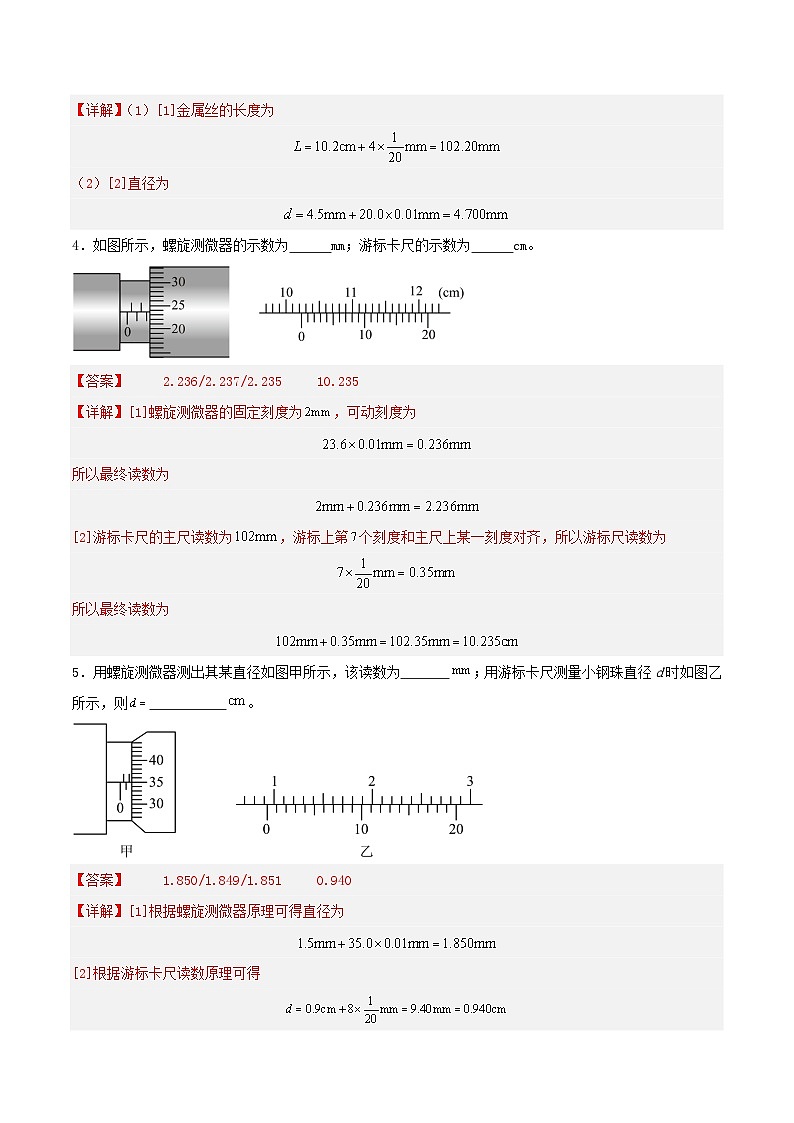

【详解】（1）[1]金属丝的长度为
（2）[2]直径为
4．如图所示，螺旋测微器的示数为 mm；游标卡尺的示数为 cm。
【答案】 2.236/2.237/2.235 10.235
【详解】[1]螺旋测微器的固定刻度为，可动刻度为
所以最终读数为
[2]游标卡尺的主尺读数为，游标上第个刻度和主尺上某一刻度对齐，所以游标尺读数为
所以最终读数为
5．用螺旋测微器测出其某直径如图甲所示，该读数为 ；用游标卡尺测量小钢珠直径d时如图乙所示，则 。
【答案】 1.850/1.849/1.851 0.940
【详解】[1]根据螺旋测微器原理可得直径为
[2]根据游标卡尺读数原理可得

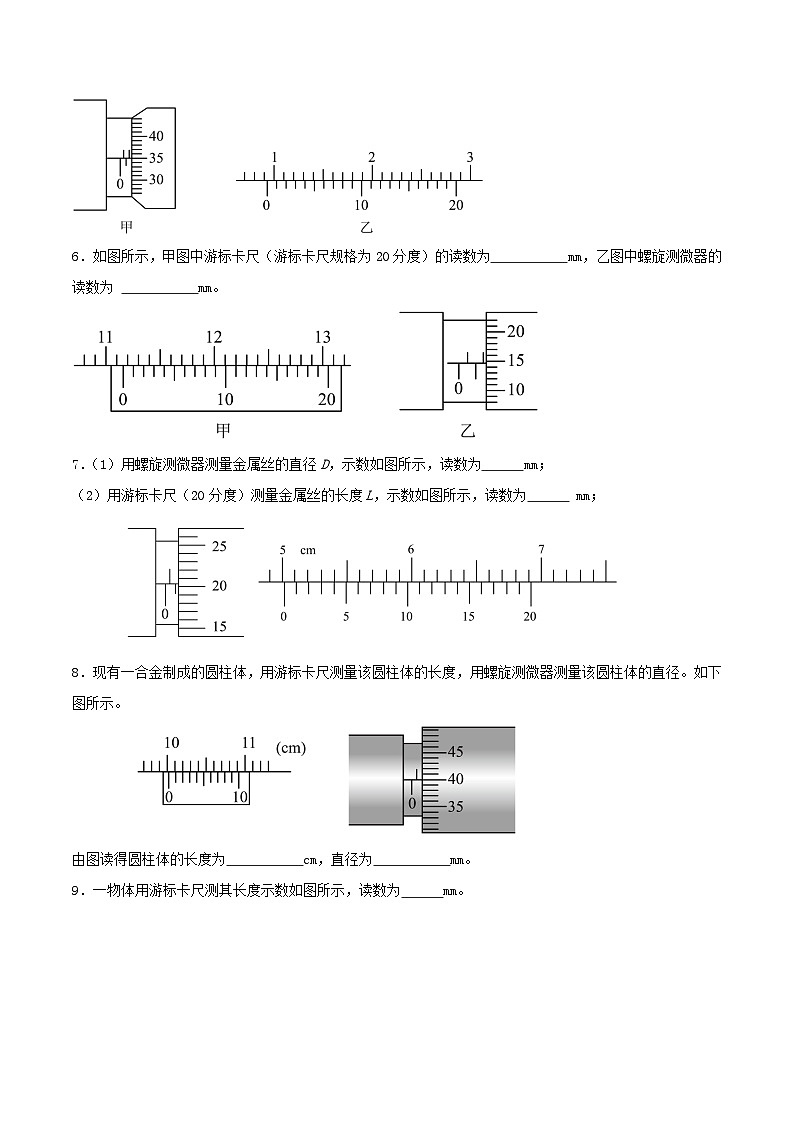

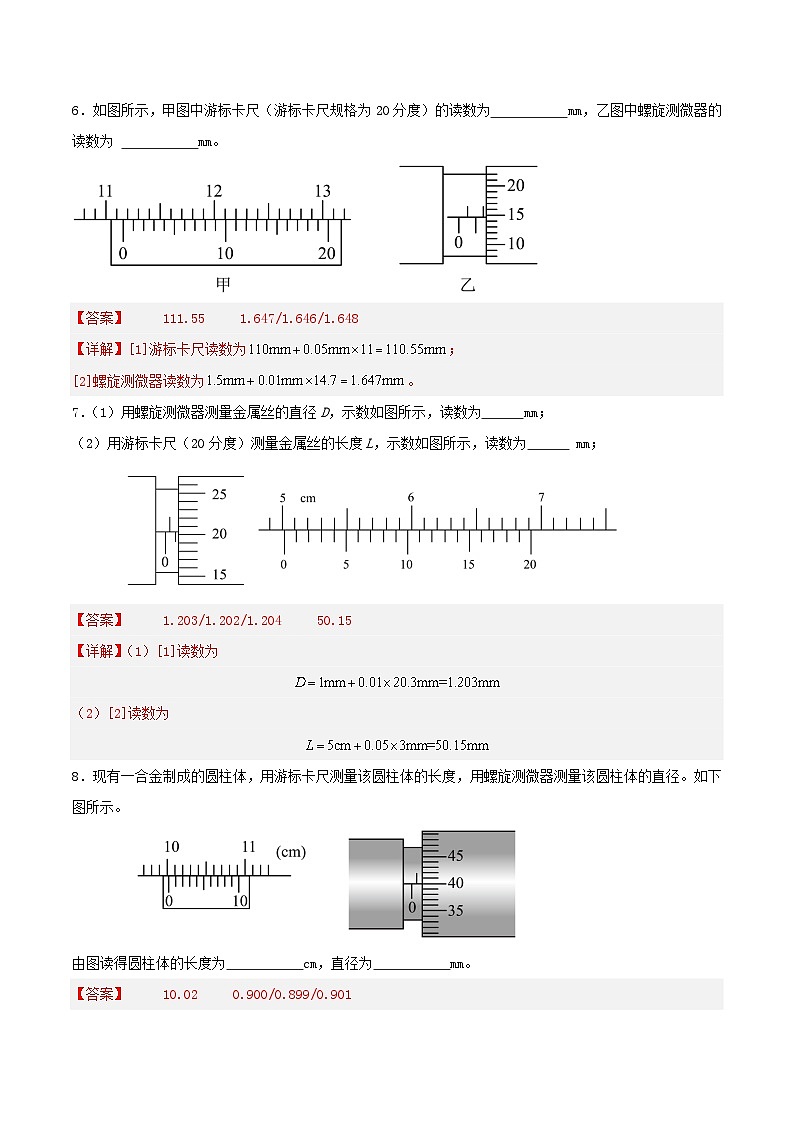

6．如图所示，甲图中游标卡尺（游标卡尺规格为20分度）的读数为 mm，乙图中螺旋测微器的读数为 mm。
【答案】 111.55 1.647/1.646/1.648
【详解】[1]游标卡尺读数为；
[2]螺旋测微器读数为。
7．（1）用螺旋测微器测量金属丝的直径D，示数如图所示，读数为 mm；
（2）用游标卡尺（20分度）测量金属丝的长度L，示数如图所示，读数为 mm；

【答案】 1.203/1.202/1.204 50.15
【详解】（1）[1]读数为
（2）[2]读数为
8．现有一合金制成的圆柱体，用游标卡尺测量该圆柱体的长度，用螺旋测微器测量该圆柱体的直径。如下图所示。

由图读得圆柱体的长度为 cm，直径为 mm。
【答案】 10.02 0.900/0.899/0.901
【详解】[1]10分度游标卡尺的精确值为，由图可知圆柱体的长度为
[2]螺旋测微器的精确值为，由图可知圆柱体的直径为
9．一物体用游标卡尺测其长度示数如图所示，读数为 mm。
【答案】12.50
【详解】游标卡尺的读数为主尺读数与游标尺读数之和，所以图中读数为

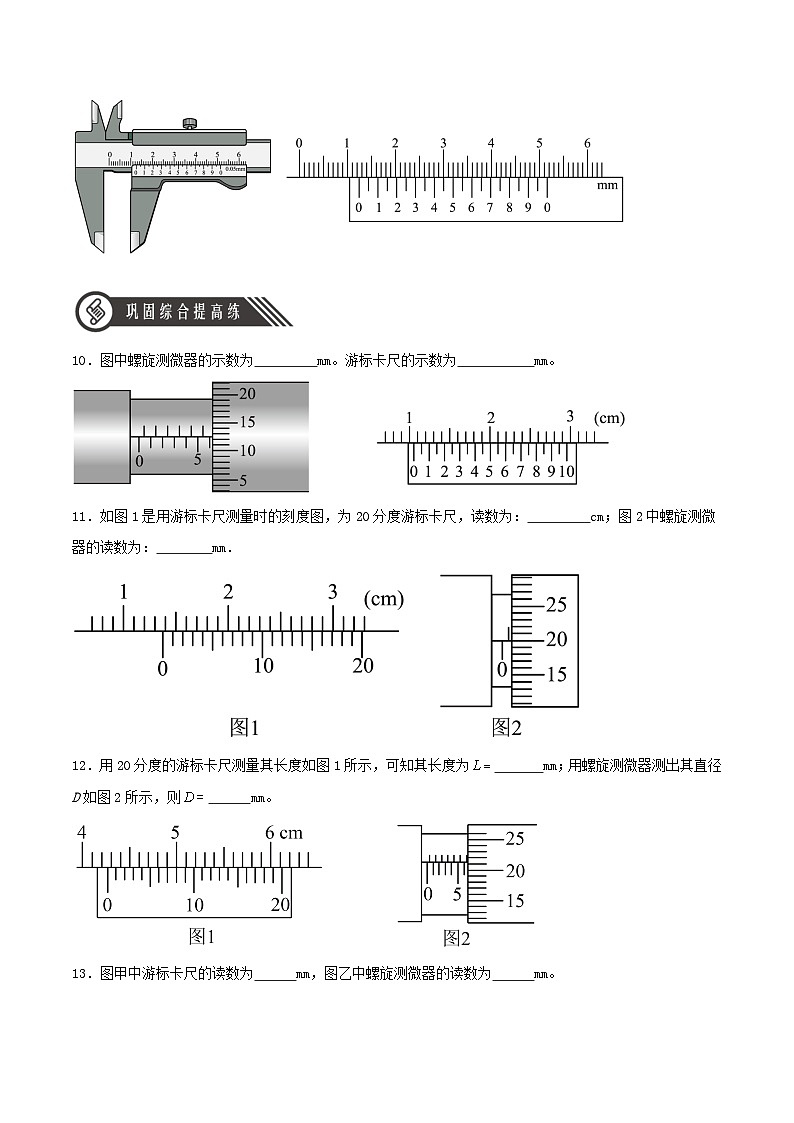

10．图中螺旋测微器的示数为 mm。游标卡尺的示数为 mm。
【答案】 6.123/6.124/6.125 10.55
【详解】[1]螺旋测微器的固定刻度为6.0mm，可动刻度为
最终读数为
[2]20分度的游标卡尺，精确度是0.05mm，游标卡尺的主尺读数为10mm，游标尺上第11个刻度和主尺上某一刻度对齐，所以游标读数为
最终读数为
11．如图1是用游标卡尺测量时的刻度图，为20分度游标卡尺，读数为： cm；图2中螺旋测微器的读数为： mm．
【答案】 1.375 0.700
【分析】解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．
【详解】20分度的游标卡尺，精确度是0.05mm，游标卡尺的主尺读数为13mm，游标尺上第15个刻度和主尺上某一刻度对齐，所以游标读数为15×0.05mm=0.75mm，所以最终读数为：13mm+0.75mm=13.75mm=1.375cm．
螺旋测微器的固定刻度为0.5mm，可动刻度为20.0×0.01mm=0.200mm，所以最终读数为0.5mm+0.200mm=0.700mm．
【点睛】对于基本测量仪器如游标卡尺、螺旋测微器等要了解其原理，要能正确使用这些基本仪器进行有关测量．
12．用20分度的游标卡尺测量其长度如图1所示，可知其长度为 mm；用螺旋测微器测出其直径D如图2所示，则 mm。
【答案】 6.712/6.713/6.714
【详解】[1]游标卡尺的固定刻度读数为42mm，游标尺上第8个刻度线与主尺对齐，则游标尺读数为
所以最终读数为
[2]螺旋测微器的固定刻度读数为，可动刻度读数为
所以最终读数为
13．图甲中游标卡尺的读数为 mm，图乙中螺旋测微器的读数为 mm。
【答案】 49.8 0.880/0.879/0.881
【详解】[1]甲中游标卡尺的读数为
[2]图乙中螺旋测微器的读数为
14．用50分度游标卡尺测量笔芯的两端点间的距离和螺旋测微器测量直径分别如图所示，则笔芯的长度L0= mm，d= mm。
【答案】 41.20 1.199/1.200/1.201
【详解】[1]50分度游标卡尺的精确值为，由图可知笔芯的长度为
[2]螺旋测微器的精确值为，由图可知笔芯的直径为
15．读出下图中游标卡尺与螺旋测微器的读数，游标卡尺读数为 mm，螺旋测微器读数为 mm．
【答案】 30.40； 5.694
【详解】游标卡尺读数为：30mm+0.05mm×8=30.40mm；螺旋测微器读数为：5.5mm+0.01mm×19.4=5.694mm．
16．（1）如图所示，甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应该用游标卡尺的 （选填“A”“B”或“C”）进行测量，示数如图乙所示，该钢笔帽的内径为 mm。

（2）用螺旋测微器测金属丝的直径，如图丙所示，则金属丝的直径 mm。
【答案】 A 11.50 3.204/3.205/3.206
【详解】（1）[1][2]由游标卡尺的结构原理可知，测内径应选游标卡尺的内测量爪，即选A，该钢笔帽的内径为
d0=1.1cm+0.05×10mm=11.50mm
（2）[3]金属丝的直径
d=3mm+0.01×20.5mm=3.205mm
17．某小组成员想利用游标卡尺测量线圈的内径以绕制一个相似的线圈，他可利用图甲中游标卡尺的的 （选填“A”、“B”、“C”）部件，测出螺线管的内径大小如图丙所示，图中游标卡尺读数为 mm。
【答案】 A 19.30
【详解】[1]利用游标卡尺测量线圈的内径时，应用内测量爪，即A部件；
[2]图中游标卡尺的分度值为0.05mm，故读数为
18．（2011·天津·高考真题）用螺旋测微器测量某金属丝直径的结果如图所示。该金属丝的直径是 mm。
【答案】1.706（1.704~1.708均可）
【详解】[1]螺旋测微器的精度为，则读数为。
19．（2015·海南·高考真题）某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图（a）和（b）所示。该工件的直径为 cm，高度为 mm。
【答案】 1.220 6.861/6.860/6.862
【详解】[1]20分度游标卡尺的精确值为，由图（a）可知该工件的直径为
[2]螺旋测微器的精确值为，由图（b）可知该工件的高度为
20．（2013·山东·高考真题）图甲为一游标卡尺的结构示意图，当测量一钢笔帽的内径时，应该用游标卡尺的 （填“A”“B”或“C”）进行测量；示数如图乙所示，该钢笔帽的内径为 mm。
【答案】 A 11.25
【详解】[1]由游标卡尺的结构原理可知，测内径应选游标卡尺的内测量爪，故选A；
[2]游标卡尺的主尺读数为11mm，游标尺的读数为
故钢笔帽的内径为
