高中物理人教版 (2019)必修 第三册4 串联电路和并联电路优秀第1课时巩固练习

这是一份高中物理人教版 (2019)必修 第三册4 串联电路和并联电路优秀第1课时巩固练习，文件包含人教版2019高中物理必修第三册114串联电路和并联电路第1课时分层练习解析卷docx、人教版2019高中物理必修第三册114串联电路和并联电路第1课时分层练习原卷docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。
一、串联电路

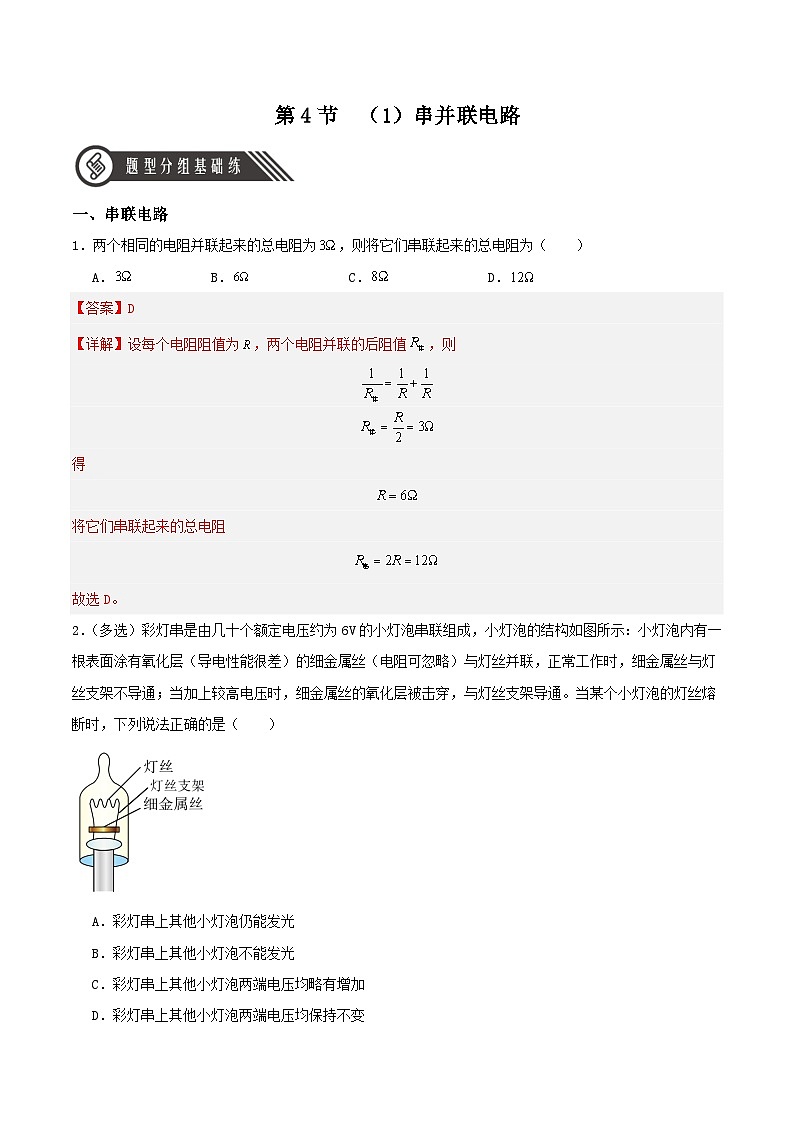

1．两个相同的电阻并联起来的总电阻为，则将它们串联起来的总电阻为（ ）
A．B．C．D．

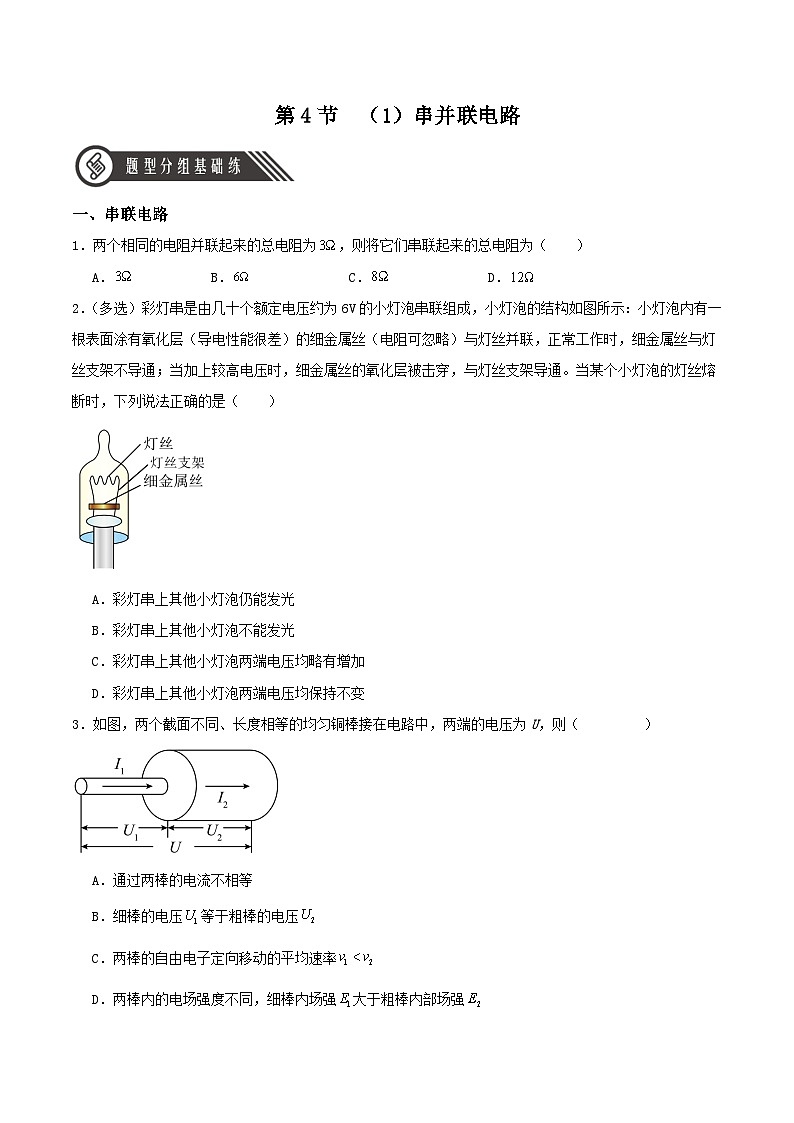

2．（多选）彩灯串是由几十个额定电压约为6V的小灯泡串联组成，小灯泡的结构如图所示：小灯泡内有一根表面涂有氧化层（导电性能很差）的细金属丝（电阻可忽略）与灯丝并联，正常工作时，细金属丝与灯丝支架不导通；当加上较高电压时，细金属丝的氧化层被击穿，与灯丝支架导通。当某个小灯泡的灯丝熔断时，下列说法正确的是（ ）
A．彩灯串上其他小灯泡仍能发光
B．彩灯串上其他小灯泡不能发光
C．彩灯串上其他小灯泡两端电压均略有增加
D．彩灯串上其他小灯泡两端电压均保持不变

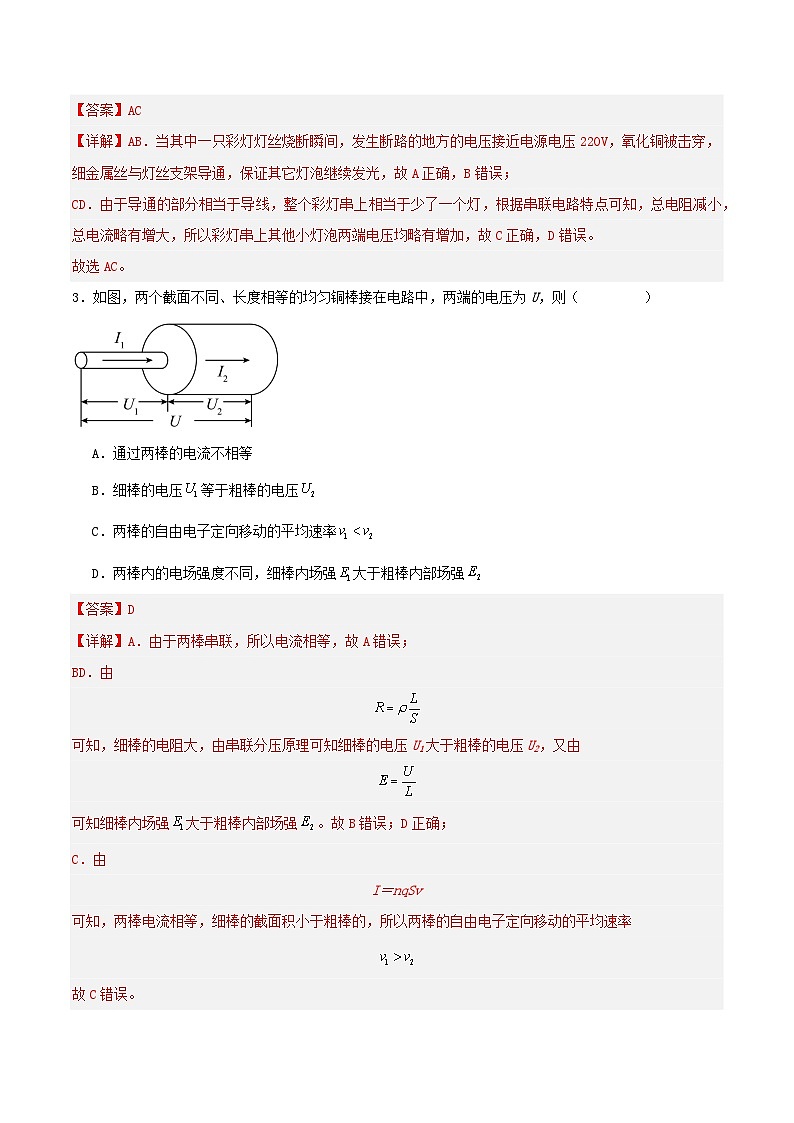

3．如图，两个截面不同、长度相等的均匀铜棒接在电路中，两端的电压为U，则（ ）
A．通过两棒的电流不相等
B．细棒的电压等于粗棒的电压
C．两棒的自由电子定向移动的平均速率
D．两棒内的电场强度不同，细棒内场强大于粗棒内部场强

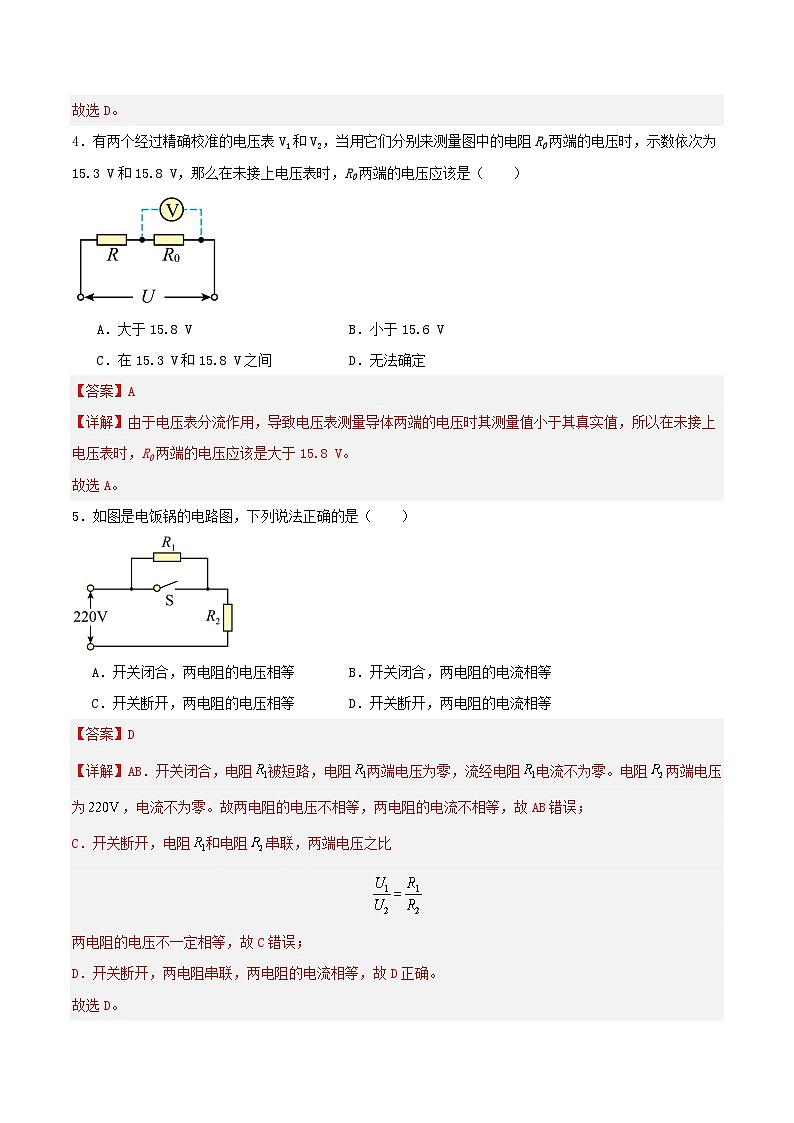

4．有两个经过精确校准的电压表V1和V2，当用它们分别来测量图中的电阻R0两端的电压时，示数依次为15.3 V和15.8 V，那么在未接上电压表时，R0两端的电压应该是（ ）
A．大于15.8 VB．小于15.6 V
C．在15.3 V和15.8 V之间D．无法确定
5．如图是电饭锅的电路图，下列说法正确的是（ ）

A．开关闭合，两电阻的电压相等B．开关闭合，两电阻的电流相等
C．开关断开，两电阻的电压相等D．开关断开，两电阻的电流相等
二、并联电路
6．把一条电阻为64的均匀电阻丝截成等长的4段后，再并联起来，电阻变为（ ）
A．B．C．D．
7．电阻R1与R2并联在电路中，通过R1与R2的电流之比为3∶2，则当R1与R2串联后接入电路中时， R1和 R2两端电压之比U1∶U2为（ ）
A．3∶2B．2∶3C．3∶4D．5∶2
三、混联电路

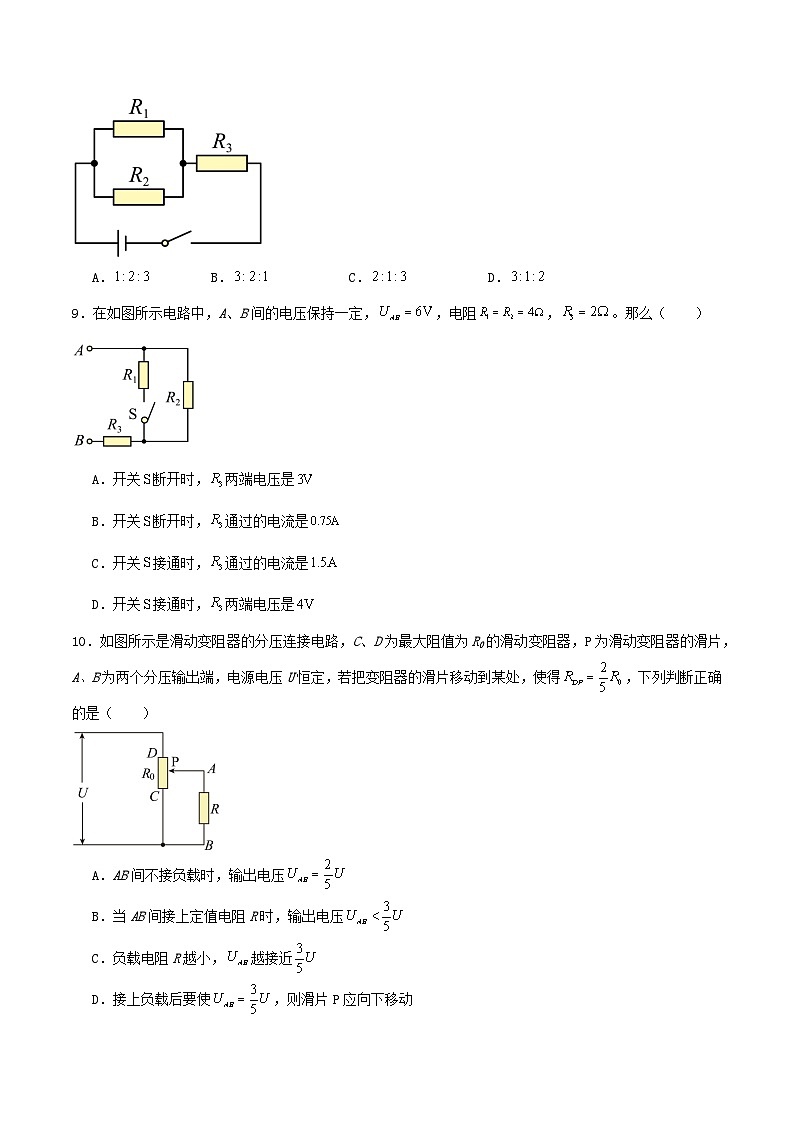

8．如图所示的电路中，，，，闭合开关，那么通过电阻、、的电流之比为（ ）
A．B．C．D．
9．在如图所示电路中，A、B间的电压保持一定，，电阻，。那么（ ）
A．开关断开时，两端电压是
B．开关断开时，通过的电流是
C．开关接通时，通过的电流是
D．开关接通时，两端电压是
10．如图所示是滑动变阻器的分压连接电路，C、D为最大阻值为R0的滑动变阻器，P为滑动变阻器的滑片，A、B为两个分压输出端，电源电压U恒定，若把变阻器的滑片移动到某处，使得，下列判断正确的是（ ）
A．AB间不接负载时，输出电压
B．当AB间接上定值电阻R时，输出电压
C．负载电阻R越小，越接近
D．接上负载后要使，则滑片P应向下移动
11．如图所示，a、b两条直线分别表达、两个电阻的图像。则下列说法对的是（ ）
A．与的电阻之比等于
B．把和串联接入电路中，流过两电阻电流之比是
C．把和串联接入电路中，电阻两端电压与电阻两端电压之比是
D．把和并联接入电路中，流过电阻的电流与流过电阻的电流之比是
12．如图所示电路，电源电压恒定，L1（4V，1W）、L2（2V，1W）串联，设灯丝电阻保持不变，电压表和电流表连接完好。当闭合开关S时，其中一只灯泡能正常发光，则此时电压表和电流表的示数分别为（ ）
A．1V ，0.5AB．1V，0.25AC．2V，0.5AD．5V，0.25A
13．如图所示电路中，R1=R3=12Ω，R2=3Ω，电流表、电压表均视为理想电表。开关S断开与闭合时，外电路的总电阻分别为（ ）
A．9Ω、15ΩB．15Ω、9ΩC．9Ω、24ΩD．15Ω、24Ω
14．如图所示的电路中，，，若在a、c两点之间加上的电压，则电流表的读数为（ ）
A．0.5AB．0C．1AD．1.5A
15．（多选）在如图所示的电路中，定值电阻分别为R1=4Ω、R2=6Ω、R3=3Ω、R4=6Ω，现在M、N两点间加上稳恒电压，下列说法正确的是（ ）
A．M、N间的总电阻为
B．R1和R4两端的电压比为2:3
C．流过R2和R3的电流比为1:2
D．R2和R3并联部分的电阻大于R3
16．（多选）如图示电路，已知，两端电压为6V，两端电压为1V。、为定值电阻。则（ ）
A．两端电压可能为5V
B．A、B两端电压可能为13V
C．若A、B两端电压为11V，可以判断出
D．若A、B两端电压为13V，可以判断出
17．如图所示，电阻，，R3为一滑动变阻器，不考虑电压表、电流表对电路的影响。将开关S闭合，调节滑片P，观察电压表和电流表示数的变化。当滑片P距R3左端M点的长度为R3总长度的时，两个电压表的示数均达到最大值。求：滑动变阻器的总阻值R3。
18．如图所示，电源的电动势E=4V，电阻，，，已知电流表A的示数为0.3A，电表均为理想电表，求：
（1）流过电阻和的电流是多大？
（2）电压表V1和V2的示数各是多少？
19．（2014·上海·高考真题）将阻值随温度升高而减小的热敏电阻Ⅰ和定值电阻Ⅱ串联，接在不计内阻的稳压电源两端．开始时，Ⅰ和Ⅱ阻值相等，加热或冷却热敏电阻，则Ⅰ的电功率在
A．加热时变大，冷却时变小
B．加热时变小，冷却时变大
C．加热或冷却时都变小
D．加热或冷却时都变大
20．（2009·天津·高考真题）为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U-I图象应是
A．B．C．D．
21．（2008·宁夏·高考真题）（多选）一个T型电路如图所示，电路中的电阻，，，另有一测试电源，电动势为100V，内阻忽略不计，则（ ）
A．当cd端短路时，ab之间的等效电阻是40B．当ab端短路时，cd之间的等效电阻是40
C．当ab两端接通测试电源时，cd两端的电压为80 VD．当cd两端接通测试电源时，ab两端的电压为80 V
22．（2023·全国·高考真题）（多选）黑箱外有编号为1、2、3、4的四个接线柱，接线柱1和2、2和3、3和4之间各接有一个电阻，在接线柱间还接有另外一个电阻R和一个直流电源。测得接线柱之间的电压U12= 3.0V，U23= 2.5V，U34= －1.5V。符合上述测量结果的可能接法是（ ）

A．电源接在1、4之间，R接在1、3之间
B．电源接在1、4之间，R接在2、4之间
C．电源接在1、3之间，R接在1、4之间
D．电源接在1、3之间，R接在2、4之间
