人教版（2019）高中物理必修第三册 第十一章 电路及其应用 单元复习课件

这是一份人教版（2019）高中物理必修第三册 第十一章 电路及其应用 单元复习课件，共39页。

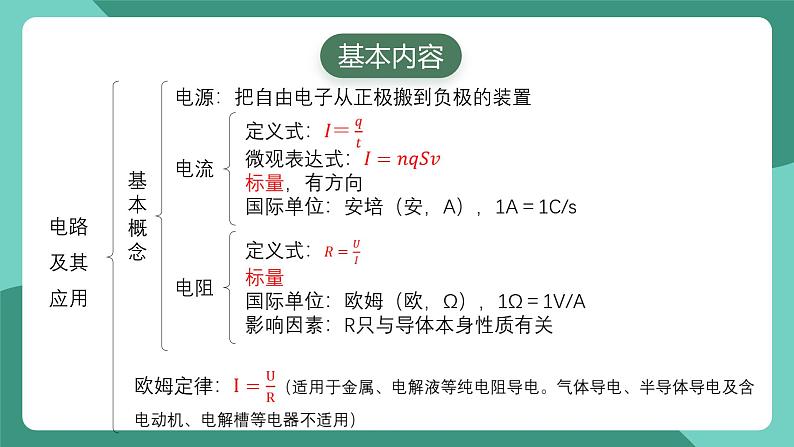

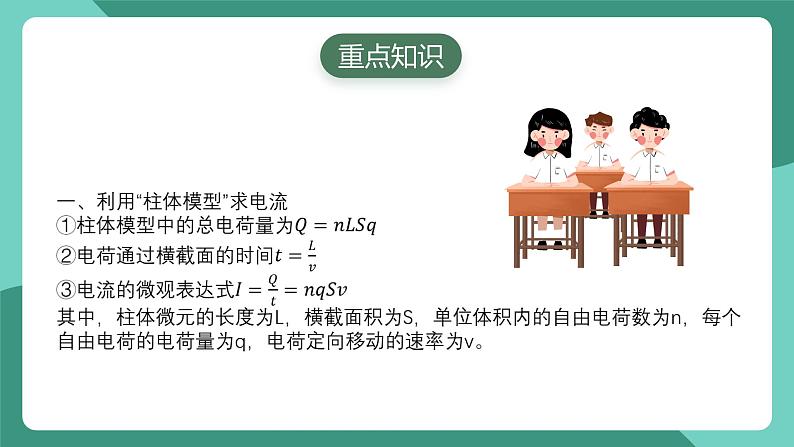

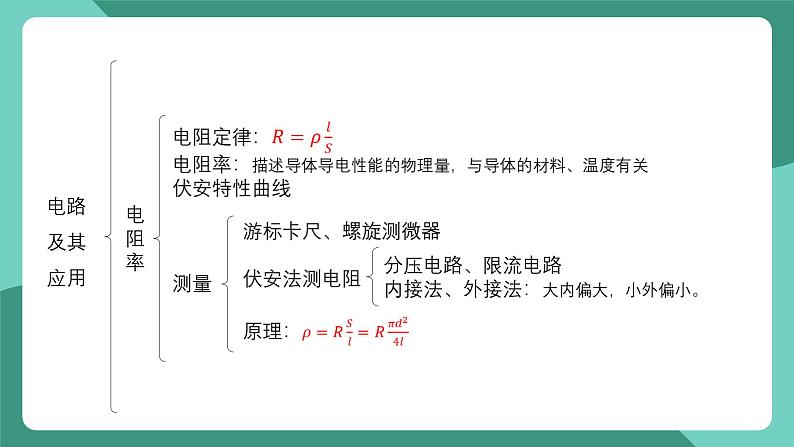

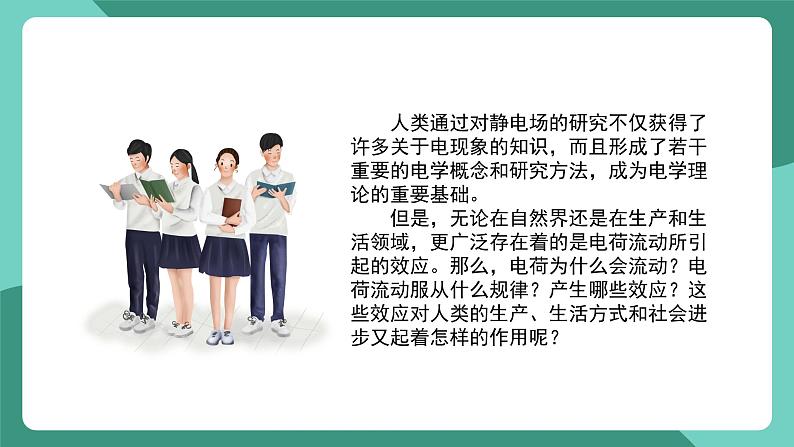

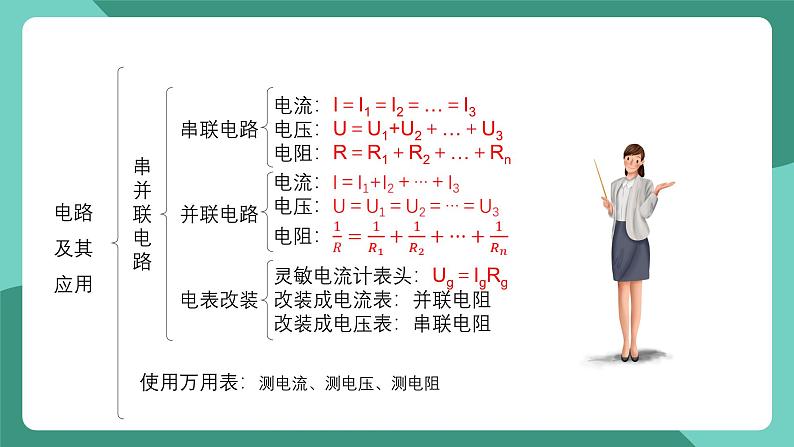

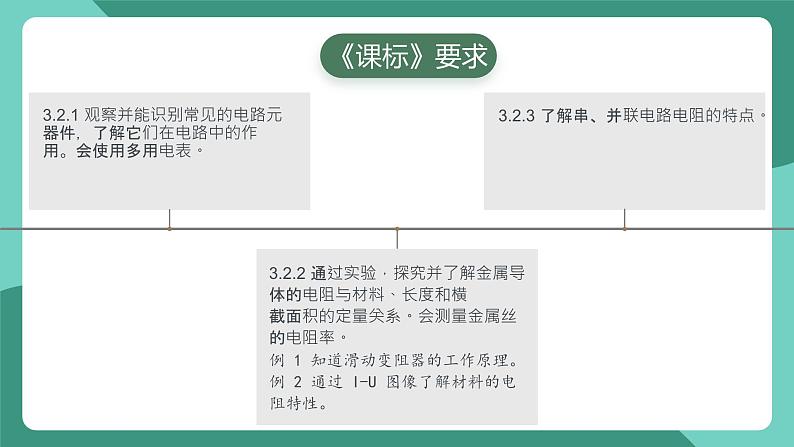

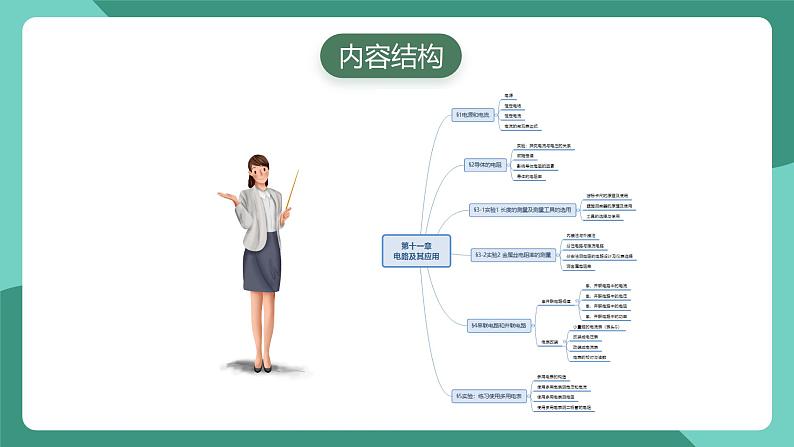

人教版（2019）高中物理必修第三册第十一章电路及其应用　　人类通过对静电场的研究不仅获得了许多关于电现象的知识，而且形成了若干重要的电学概念和研究方法，成为电学理论的重要基础。　　但是，无论在自然界还是在生产和生活领域，更广泛存在着的是电荷流动所引起的效应。那么，电荷为什么会流动？电荷流动服从什么规律？产生哪些效应？这些效应对人类的生产、生活方式和社会进步又起着怎样的作用呢？基本内容电路及其应用基本概念电源：把自由电子从正极搬到负极的装置电流电阻   电阻率  分压电路、限流电路内接法、外接法：大内偏大，小外偏小。电路及其应用串并联电路串联电路电流：I＝I1＝I2＝…＝I3电压：U＝U1+U2＋…＋U3电阻：R＝R1＋R2＋…＋Rn并联电路 电表改装灵敏电流计表头：Ug＝IgRg改装成电流表：并联电阻改装成电压表：串联电阻使用万用表：测电流、测电压、测电阻电路及其应用《课标》要求3.2.1 观察并能识别常见的电路元器件，了解它们在电路中的作用。会使用多用电表。3.2.2 通过实验，探究并了解金属导体的电阻与材料、长度和横截面积的定量关系。会测量金属丝的电阻率。例 1 知道滑动变阻器的工作原理。例 2 通过 I-U 图像了解材料的电阻特性。3.2.3 了解串、并联电路电阻的特点。内容结构重点知识   【习题2】（2023上·高二课前预习）有一条铜导线，横截面积为S=1mm2，通过的电流为I=1A。已知铜的密度为ρ=8.9×103kg/m3，铜的摩尔质量为M=6.4×10-2kg/mol，阿伏加德罗常数NA=6.02×1023 mol-1，铜导线中平均每个铜原子贡献一个自由电子。求铜导线中自由电子定向移动的速率。 【习题3】（2023上·北京东城·高二北京市第十一中学校考期中）某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中，质子先被加速到具有较高的能量，然后被引向轰击肿瘤，杀死其中的恶性细胞，如图所示。来自质子源的质子（初速度为零），经加速电压为U的加速器加速后，形成细柱形的质子流，细柱形的质子流横截面积为S，其等效电流为I； 已知质子的加速长度为d， 加速电场为匀强电场，质子电量为q，质量为m，求：（1） 加速电场中质子的加速度大小a；（2）质子在加速电场中获得的最大速度v。（3） 加速后这束质子流内单位体积的质子数n。 二、伏安特性曲线①斜率反映了导体电阻大小的倒数，斜率越大，电阻越小。②线性元件：伏安特性曲线是直线的电学元件，适用于欧姆定律；　非线性元件：伏安特性曲线是曲线的电学元件，不适用于欧姆定律。    【习题5】（2024上·北京大兴·高一校考期末）如图所示，物理图像不仅反映了两个相关量之间的数值关系，其上任一点的切线斜率有时也有相应的物理含义。例如对于直线运动，若y轴表示物体的运动的速度，x轴表示时间，则其图像切线的斜率表示物体的加速度。下面说法中不正确的是（　　）A．对于某电子元件，若y轴表示其两端的电压，x轴表示流过它的电流，则图像切线的斜率表示该元件的电阻B．闭合回路中，若y轴表示通过电阻横截面的电量，x轴表示时间，则其图像切线的斜率表示通过导体的电流强度C．对于做直线运动的物体，若y轴表示物体的动量，x轴表示时间，则图像切线的斜率表示物体受到的合外力D．对于静电场，若y轴表示电势，x轴表示位置，则图像切线斜率的绝对值表示电场强度在x方向上的分量大小【习题5】（2024上·北京大兴·高一校考期末）A．对于某电子元件，若y轴表示其两端的电压，x轴表示流过它的电流，则图像切线的斜率表示该元件的电阻B．闭合回路中，若y轴表示通过电阻横截面的电量，x轴表示时间，则其图像切线的斜率表示通过导体的电流强度 【习题5】（2024上·北京大兴·高一校考期末）C．对于做直线运动的物体，若y轴表示物体的动量，x轴表示时间，则图像切线的斜率表示物体受到的合外力D．对于静电场，若y轴表示电势，x轴表示位置，则图像切线斜率的绝对值表示电场强度在x方向上的分量大小      ABCD   （3）D电路采取外接法，A选项滑动变阻器没起到调节作用，B选项电压表串联到电路中，C选项采取了内接法。故选D。ABCD （1） 50.25用20分度的游标卡尺测量其长度为5cm+0.05mm×5=50.25mm。（2） 1.850用螺旋测微器测量其直径为1.5mm+0.01mm×35.0=1.850mm。 （3）C，大于①用如图所示的电路测量时，S闭合前，滑动变阻器的滑片P应置于最左端，故选C。②用上图所示电路由于电流表分压，则电压的测量值偏大，则测得的电阻值大于真实值。             【习题11】 （河南省中原名校2022-2023学年高三一轮复习检测联考卷物理试题）某同学将一个表头G改装成电压表，如图所示是改装和校准电压表的电路图，图中虚线框内是电压表的改装电路。已知表头G满偏电流为100μA，表头上标记的内阻值为900Ω及两个待定的定值电阻R1和R2（R1
