人教版（2019）高中物理必修第三册 第十三章 电磁感应与电磁波初步 单元复习课件

这是一份人教版（2019）高中物理必修第三册 第十三章 电磁感应与电磁波初步 单元复习课件，共23页。

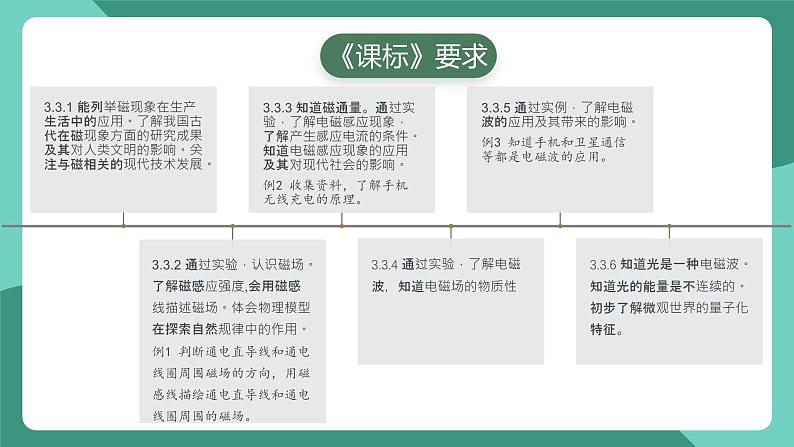

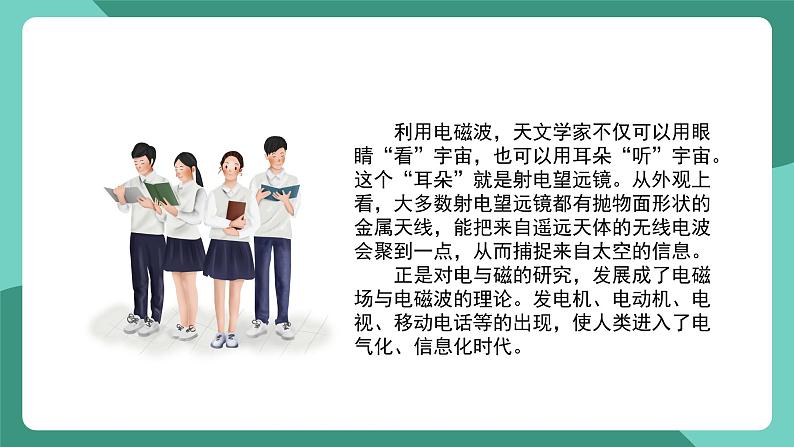

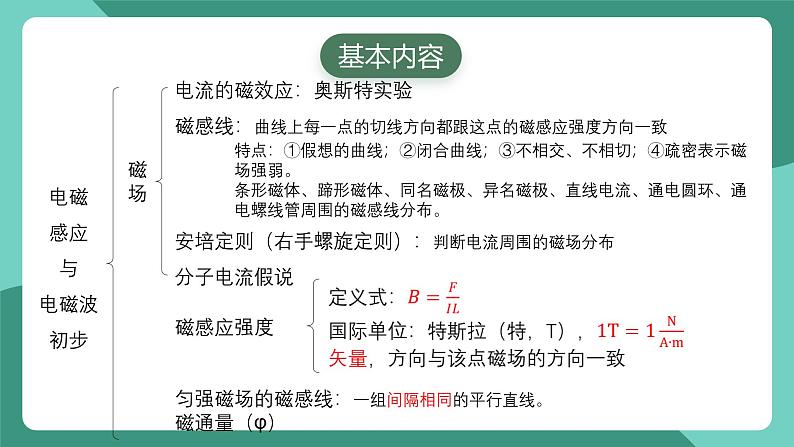

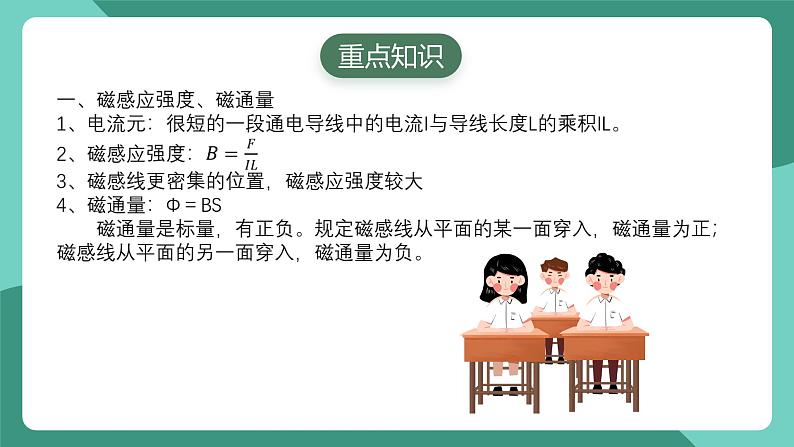

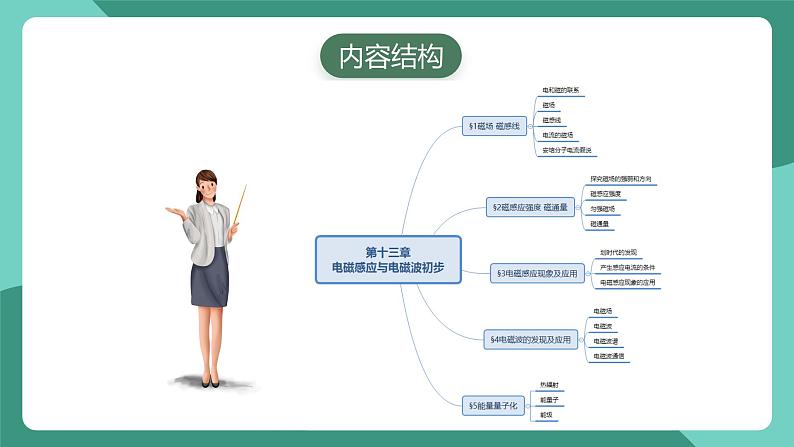

人教版（2019）高中物理必修第三册第十三章 电磁感应与电磁波初步　　利用电磁波，天文学家不仅可以用眼睛“看”宇宙，也可以用耳朵“听”宇宙。这个“耳朵”就是射电望远镜。从外观上看，大多数射电望远镜都有抛物面形状的金属天线，能把来自遥远天体的无线电波会聚到一点，从而捕捉来自太空的信息。　　正是对电与磁的研究，发展成了电磁场与电磁波的理论。发电机、电动机、电视、移动电话等的出现，使人类进入了电气化、信息化时代。基本内容电磁感应与电磁波初步磁场电流的磁效应：奥斯特实验磁感线：曲线上每一点的切线方向都跟这点的磁感应强度方向一致特点：①假想的曲线；②闭合曲线；③不相交、不相切；④疏密表示磁场强弱。条形磁体、蹄形磁体、同名磁极、异名磁极、直线电流、通电圆环、通电螺线管周围的磁感线分布。安培定则（右手螺旋定则）：判断电流周围的磁场分布分子电流假说磁感应强度匀强磁场的磁感线：一组间隔相同的平行直线。磁通量（φ） 《课标》要求内容结构重点知识 【习题1】（2024上·福建南平·高二统考期末）下列各图中，电流I与其产生的磁场的磁感应强度B的方向关系正确的是（　　） ABCD    【习题3】（2024上·山东枣庄·高二统考期末）在探究通电线圈产生磁场的实验中，有一位同学画出了一组如图所示的小磁针状态，同组的同学发现其中小磁针的N极指向有多处错误，请帮忙找出小磁针的N极指向正确的是（　　） A．aB．bC．cD．d【答案】D根据右手螺旋定则可知，通电线圈的左端相当于条形磁铁的N极，通电线圈的右端相当于条形磁铁的S极，则磁感线从通电线圈的左端出发从外部指向磁感线从通电线圈的右端，从内部回到通电线圈的左端，构成闭合的曲线；小磁针的N极与所在处的磁场方向相同，则a处小磁针的N极向左；b处小磁针的N极向右；c处小磁针的N极向左；d处小磁针的N极向左。          二、感应电流产生的条件：1、穿过闭合导体回路的磁通量发生变化2、磁通量改变的情况：①正对面积改变②磁场的大小改变③磁场的方向改变【习题9】（2023上·四川成都·高二校考期末）下列给出了四幅与感应电流产生条件相关的情景图，判断正确的是（　　）A．图甲，水平直导线中电流逐渐减小时，其正下方的水平金属圆线圈中有感应电流B．图乙，正方形金属线圈以虚线为轴匀速转动时，线圈中有感应电流C．图丙，矩形导线框以其任何一条边为轴转动时，线框中都有感应电流产生D．图丁，正方形导线框加速离开同一平面内的条形磁体时，线框中有感应电流产生【答案】B【详解】A．图甲金属圆形线圈水平放置在通电直导线的正下方，则直线电流产生的磁场穿过线圈的磁通量为零，即使减小通过导线电流，圆线圈中的磁通量也不会发生变化，不会有感应电流产生，故A错误；B．图乙正方形金属线圈绕竖直虚线转动的过程中，线圈在磁场中运动过程中磁通量会发生变化，会产生感应电流，故B正确；【习题9】（2023上·四川成都·高二校考期末）下列给出了四幅与感应电流产生条件相关的情景图，判断正确的是（　　）A．图甲，水平直导线中电流逐渐减小时，其正下方的水平金属圆线圈中有感应电流B．图乙，正方形金属线圈以虚线为轴匀速转动时，线圈中有感应电流C．图丙，矩形导线框以其任何一条边为轴转动时，线框中都有感应电流产生D．图丁，正方形导线框加速离开同一平面内的条形磁体时，线框中有感应电流产生【答案】BC．图丙闭合导线框以左边或右边为轴在匀强磁场中旋转时，线圈中的磁通量始终为零保持不变，闭合导线框中不会有感应电流，故C错误；D．图丁中正方形导线框加速离开同一平面内的条形磁体时，线圈中的磁通量始终为零保持不变，闭合导线框中不会有感应电流，故D错误。【习题10】（2024上·北京通州·高二统考期末）下列各图所描述的物理情境，正确的是（　　）A．图甲中开关S闭合瞬间，线圈P中没有感应电流B．图乙中条形磁体附近水平放置的金属框从A位置向C位置竖直向下运动过程中，穿过金属框的磁通量先增大后减小C．图丙中线圈垂直于匀强磁场方向在磁场中向右平移时，线圈中有感应电流D．图丁中矩形线圈绕与匀强磁场平行的水平轴OO匀速转动时，穿过线圈的磁通量的变化量为零【答案】DA．图甲中开关S闭合瞬间，穿过线圈P的磁通量瞬间增大，P中有感应电流，故A错误；B．图乙中条形磁体附近的金属框从A位置向C位置运动过程中，穿过金属框的磁通量先减小后增大，故B错误；【习题10】（2024上·北京通州·高二统考期末）下列各图所描述的物理情境，正确的是（　　）A．图甲中开关S闭合瞬间，线圈P中没有感应电流B．图乙中条形磁体附近水平放置的金属框从A位置向C位置竖直向下运动过程中，穿过金属框的磁通量先增大后减小C．图丙中线圈垂直于匀强磁场方向在磁场中向右平移时，线圈中有感应电流D．图丁中矩形线圈绕与匀强磁场平行的水平轴OO匀速转动时，穿过线圈的磁通量的变化量为零【答案】DC．图丙中线圈垂直于匀强磁场方向在磁场中向右平移时，线圈中的磁通量没有变化，没有感应电流，故C错误；D．图丁中矩形线圈绕与匀强磁场平行的水平轴匀速转动时，穿过线圈的磁通量的变化量一直为零，故D正确。【习题11】（2021上·天津·高二天津市西青区杨柳青第一中学校联考期末）如图所示，在竖直放置的长直导线右侧有一矩形线框abcd，导线与线框在同一平面内，且线框的ad、bc边与导线平行，导线中通有如图所示的恒定电流，则以下情况能使线框中产生感应电流的是（　　）A．线圈在原处不动B．线圈竖直向上平动少许C．线圈以bc为轴转动D．线圈竖直向下平动少许【答案】CA．产生感应电流的条件是穿过闭合电路的磁通量发生变化。线圈在原处不动，由于电流恒定，则磁通量不变，无感应电流产生，故A错误；B．线圈竖直向上平动少许，线框中的磁感应强度不变，磁通量不变，不会产生感应电流，故B错误；C．线圈以bc为轴转动，穿过线框的磁通量变化，则有感应电流产生，故C正确；D．线圈竖直向下平动少许，线框中的磁感应强度不变，磁通量不变，不会产生感应电流，故D错误。【习题12】（2023下·广东·高二统考学业考试）如图所示，空间中有一个方向垂直于纸面向里的匀强磁场区域，纸面内有两个闭合金属线圈M、N，分别为圆形、正三角形，各自中心点均在磁场边界上，不计线圈相互影响，当两个线圈绕过各自中心点、且垂直于纸面的轴旋转时，以下说法正确的是（　　）A．仅M中有感应电流B．仅N中有感应电流C．M和N中都有感应电流D．M和N中都无感应电流【答案】BM中磁通量不变化，故M中无感应电流，N中的磁通量变化不为0，故N中有电流。课程结束
