b、弹簧测力计的使用及测量力
a、从力的三要素学会看力的示意图

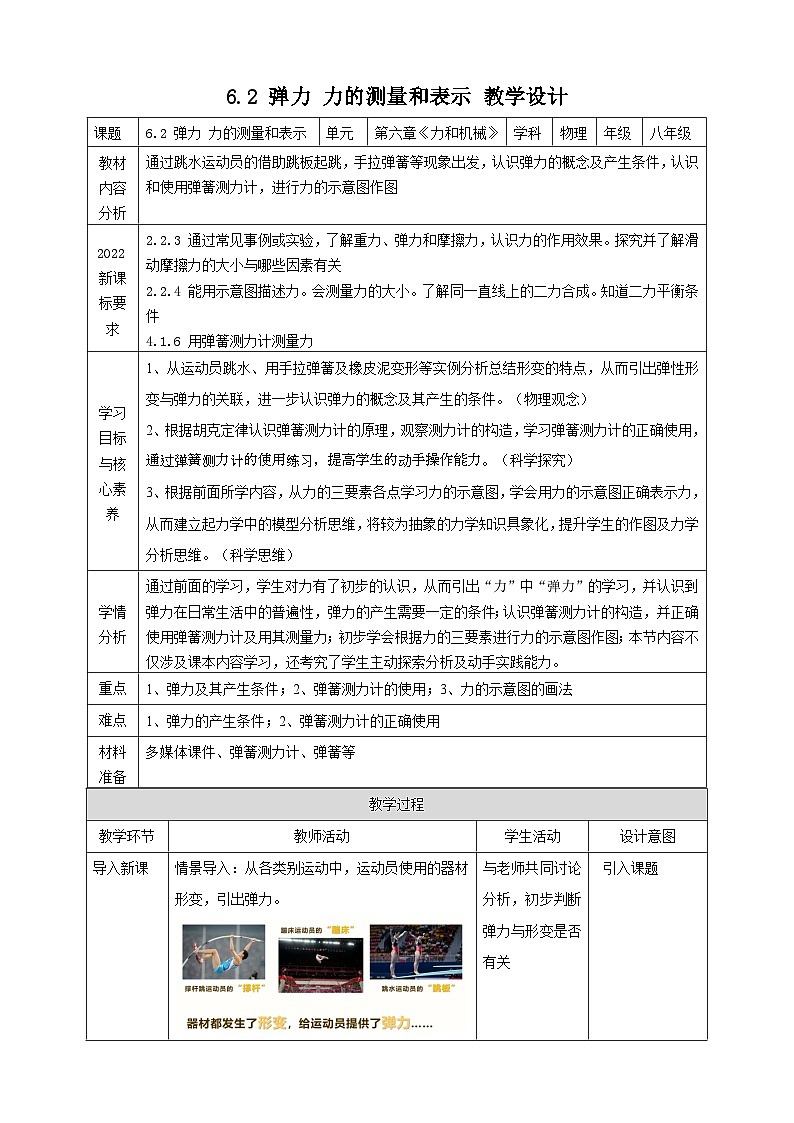

观察下图运动，他们所用到的器材有什么共同点……
撑杆跳运动员的“撑杆”
器材都发生了形变，给运动员提供了弹力……
所有的形变都能产生弹力吗？
新知导入——知识点1 力的概念

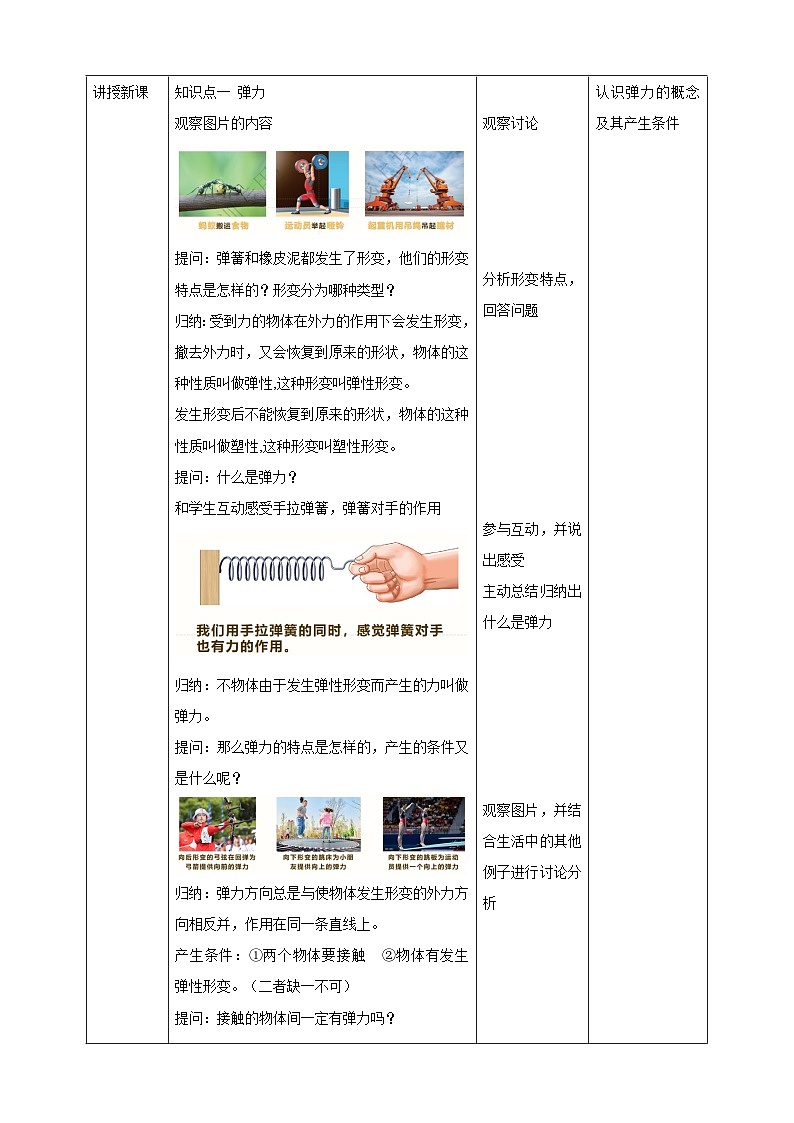

观察下列图片，说出图片的内容……
弹簧受到外力发生形变，撤去外力能恢复原状
橡皮泥受到外力发生形变，撤去外力不能恢复原状
受到力的物体在外力的作用下会发生形变，撤去外力时，又会恢复到原来的形状，物体的这种性质叫做弹性,这种形变叫弹性形变。
发生形变后不能恢复到原来的形状，物体的这种性质叫做塑性,这种形变叫塑性形变。
物体由于发生弹性形变而产生的力叫做弹力。
跳水运动员就是利用跳板变形时产生的弹力使自己高高地弹起，从而在空中完成各种翻腾动作的。
我们用手拉弹簧的同时，感觉弹簧对手也有力的作用。
那么弹力的特点是怎样的，产生的条件又是什么呢？
向后形变的弓弦在回弹为弓箭提供向前的弹力
向下形变的跳床为小朋友提供向上的弹力
向下形变的跳板为运动员提供一个向上的弹力
弹力方向：总是与使物体发生形变的外力方向相反并，作用在同一条直线上。
产生条件：①两个物体要接触 ②物体有发生弹性形变。（二者缺一不可）
接触的物体间一定存在弹力吗？

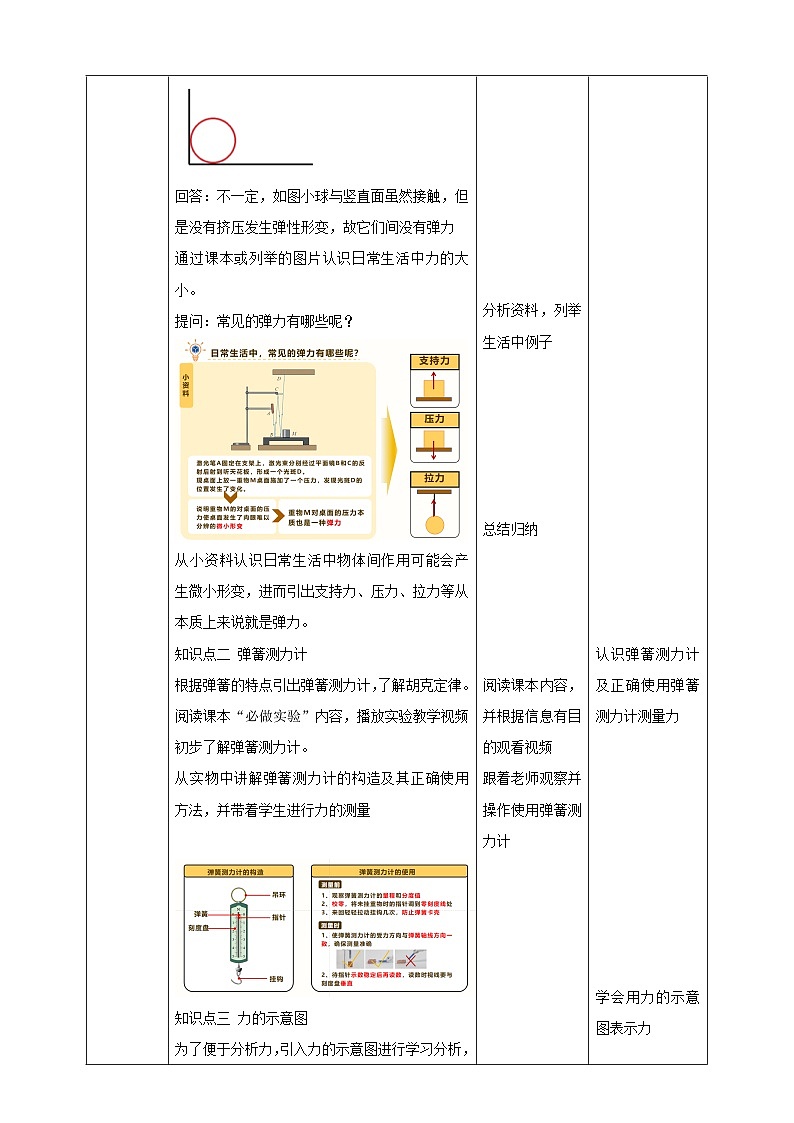

不一定，如下图小球与竖直面恰好接触，但物体间未挤压发生弹性形变，故它们间无弹力。
日常生活中，常见的弹力有哪些呢？
激光笔A固定在支架上，激光束分别经过平面镜B和C的反射后射到听天花板，形成一个光斑D。现桌面上放一重物M桌面施加了一个压力，发现光斑D的位置发生了变化。
说明重物M的对桌面的压力使桌面发生了肉眼难以分辨的微小形变
重物M对桌面的压力本质也是一种弹力
知识点2——弹簧测力计
物体的弹性具有一定的限度，在这个限度内就能恢复到原来的形状，这个限度叫做弹性限度
17世纪，英国科学家胡克 做了大量的实验后发现：当弹簧或金属丝在弹性限度内发生弹性形变时，它的伸长量跟其所受拉力的大小成正比。这个规律后来叫做胡克定律。
弹簧测力计就是根据这个原理制成的。
1. 观察弹簧测力计的结构 （1）仔细观察图 6-2-3 所示的弹簧测力计，它主要由刻度板、弹簧和指针等部件组成。刻度板上的字母“N”是国际单位制中力的单位 “牛顿”。 （2）这个弹簧测力计的量程是 0~5 N，分度值为 0.1 N。 2. 阅读弹簧测力计的使用说明（摘要） （1）测量前要使指针对准零刻度线，若有偏差，可通过调零拉扣进行校正，这一步骤叫做调零。 （2）测量时，先要明确弹簧测力计的量程和分度值，被测力的大小应在量程之内。 （3）测量时，弹簧测力计的弹簧伸长方向要与所测力的方向在同一条直线上。 3. 感受力的大小 参照图 6-2-4，用手拉弹簧测力计，观察并感受1 N、2 N、4 N 力的大小。
阅读课本实验内容，根据老师播放的视频认识弹簧测力计。
1、观察弹簧测力计的量程和分度值
2、待指针示数稳定后再读数，读数时视线要与刻度盘垂直
1、使弹簧测力计的受力方向与弹簧轴线方向一致，确保测量准确
初步了解弹簧测力计后，跟着老师一起操作弹簧测力计的使用及简单的测力。
2、校零，将未挂重物时的指针调到零刻度线处
3、来回轻轻拉动挂钩几次，防止弹簧卡壳
知识点3——力的示意图
在物理日常学习中，为了更具体分析力的问题，力的示意图来分析问题。
力的示意图：用一段带箭头的线段把力的三要素表示出来
力的作用点：线段的起点
因此左图所示的就是物体受到了桌子对其的30N的支持力
尝试分析下图中力的示意图
即钩子受到手指向下的5N拉力的。
力的作用点：线段的起点——位于钩子上
力的大小：线段的长短——用大概长度示意5N的力
力的方向：线段的箭头——向下
作图方法：1、找到作用点；2、沿着力的方向画一端带箭头的线段；3、标上力的符号或大小
如图所示，在水平桌 面上放有一木块，木块一点处受到一个大小为20 N、方向与水平面成θ =30°角的向左上方的拉力，画出这个拉力的示意图。
用100N 的 力 水 平 向 右推小车，小车受到的推力
用300N的力沿着斜向上的方向拉小车，小车受到的拉力
概念：物体由于发生弹性形变而产生的力叫做弹力
弹力方向：总是与使物体发生形变的外力方向相反并作用在同一条直线上。
产生条件：①两个物体要接触， ②物体有发生弹性形变。（二者缺一不可）
1、找到作用点；2、沿着力的方向画一端带箭头的线段；3、标上力的符号或大小
1、如图所示一只杯子放在水平桌面上，下列说法正确的是（　　） A．杯和桌均不发生形变 B．桌对杯的支持力是因为杯子发生了形变 C．杯对桌的压力是因为杯子发生了形变 D．杯对桌的压力是因为桌面发生了形变
2、下列有关弹力的说法，正确的是（　　） A．相互接触的物体之间一定能产生弹力 B．两个物体接触，不一定产生弹力 C．只要物体发生形变就会产生弹力 D．物体间不直接接触也可能产生弹力
3、如图所示，水平地面上并列放着两个相互接触的静止木箱甲和乙，则( ) A. 甲和乙之间没有弹力 B. 甲对乙有弹力，乙对甲也有弹力 C. 只有甲对乙有弹力 D. 只有乙对甲有弹力
4、如图所示，跳水运动员在起跳前压弯跳板，因跳板形变后要恢复原状所产生的力是（　　） A．脚对跳板的压力 B．跳板对脚的支持力 C．跳板受到的重力 D．运动员受到的重力
5、关于弹簧测力计的使用，说法正确的是（　　） A．弹簧测力计使用时必须要竖直放置，不能倾斜 B．弹簧测力计的原理是弹簧的长度与受到的拉力成正比 C．使用弹簧测力计之前，要注意观察指针是否在零刻线和分度值、量程 D．如图所示，此时弹簧测力计的示数为3.3N
6、如图，正确使用弹簧测力计的是（　　） A．甲、丙 B．甲、乙 C．乙、丙 D．丙、丁
7、如图所示，弹簧测力计的读数正确的是（　　） A．2.1N B．2.2N C．3.4N D．3.8N
8、（1）弹簧测力计使用前必须 、观察量程、认清分度值。如图甲、乙为不同的弹簧测力计，现要测量一个约为1.5N的拉力，选用 弹簧测力计测量结果更准确。图丙中手的拉力为 。（2）如图丁所示，弹簧测力计的分度值为 N；若将弹簧测力计在水平方向调零后，在竖直方向测量物体的重力，测出物体的重力将 （填“偏小”“不变”或“偏大”）。（3）如图戊所示，圆筒测力计使用前要调零，看清量程和分度值；使用中，测得空桶重为G，则桶中水重为 G。
10、在弹簧测力计的两侧沿水平方向各施加一个力F1、F2，并使其保持静止，此时弹簧测力计的示数如图所示，则F1、F2的大小分别为（　　） A．2N 2N B．4N 4N C．0N 0N D．8N 4N
9、用一个刻度准确的弹簧测力计，没有调零就直接去测量大小为2N的力，弹簧测力计的示数是2.2N，若直接用它去测另一个力，弹簧测力计的示数变为4.3N，则被测力的大小为（　　） A．4.1NB．4.3NC．4.2ND．无法确定
11、在教材安排的“用弹簧测力计测量力的大小”的实验中：（1）模据力的作用效果可以对力的大小进行测量，弹簧测力计能够测量力的大小，利用的是 ； A.力可以改变弹簧的形状 B.力可以改变弹簧的运动方向 C.力可以改变弹簧的运动快慢（2）使用弹簧测力计测量力的过程中，有如下操作： ①把待测物体加在挂钩上； ②观察弹簧测力计的量程，弄清刻度上每一小格表示多少牛顿； ③调整弹簧测力计指针的位置（对准零刻线）；④待指针稳定后读数。 关于测力计的正确使用，合理的顺序是 ；（3）实验方案要求：用手拉挂钩，使指针指到0.1N、0.5N，这样安排的目的是： ；（4）如图所示，用弹簧测力计水平拉动木块在水平面上做匀速直线运动时，木块所受的拉力为 N；
感受不同的拉力同时检查弹簧拉伸是否灵活
12、大雁塔的四角都挂着铃铛，每当风吹拂铃铛时，铃铛会发出悦耳的声音。请在图中画出铃铛受到拉力F的示意图。​
13、如图弹簧—端固定在墙壁上，用手向左按压弹簧另一端。请画出弹簧对手的弹力示意图。​
