四川省眉山市东坡区东坡中学2023-2024学年九年级上学期期末物理试题-A4

这是一份四川省眉山市东坡区东坡中学2023-2024学年九年级上学期期末物理试题-A4，共16页。试卷主要包含了选择题，填空题，作图题，实验与探究题，计算题等内容，欢迎下载使用。

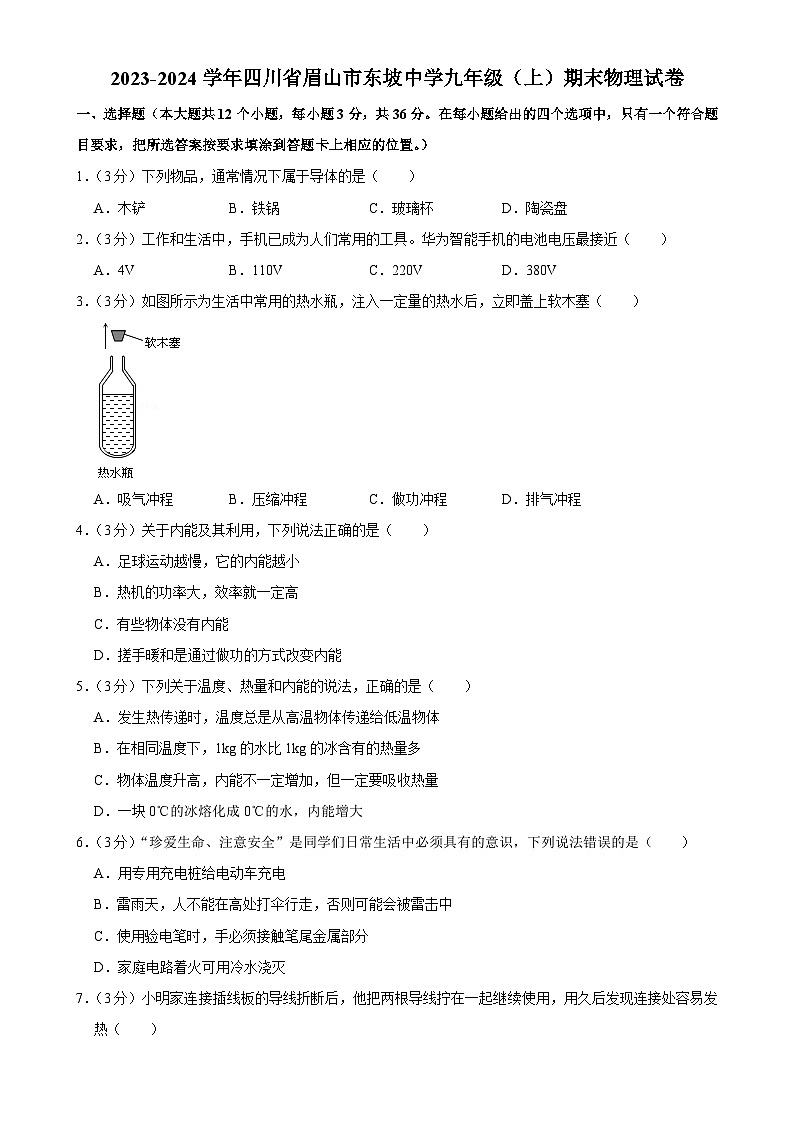

1．（3分）下列物品，通常情况下属于导体的是（ ）
A．木铲B．铁锅C．玻璃杯D．陶瓷盘
2．（3分）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
3．（3分）如图所示为生活中常用的热水瓶，注入一定量的热水后，立即盖上软木塞（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
4．（3分）关于内能及其利用，下列说法正确的是（ ）
A．足球运动越慢，它的内能越小
B．热机的功率大，效率就一定高
C．有些物体没有内能
D．搓手暖和是通过做功的方式改变内能
5．（3分）下列关于温度、热量和内能的说法，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．在相同温度下，1kg的水比1kg的冰含有的热量多
C．物体温度升高，内能不一定增加，但一定要吸收热量
D．一块0℃的冰熔化成0℃的水，内能增大
6．（3分）“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法错误的是（ ）
A．用专用充电桩给电动车充电
B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C．使用验电笔时，手必须接触笔尾金属部分
D．家庭电路着火可用冷水浇灭
7．（3分）小明家连接插线板的导线折断后，他把两根导线拧在一起继续使用，用久后发现连接处容易发热（ ）
A．电阻变小B．电流比别处电流小
C．电阻变大D．电流比别处电流大

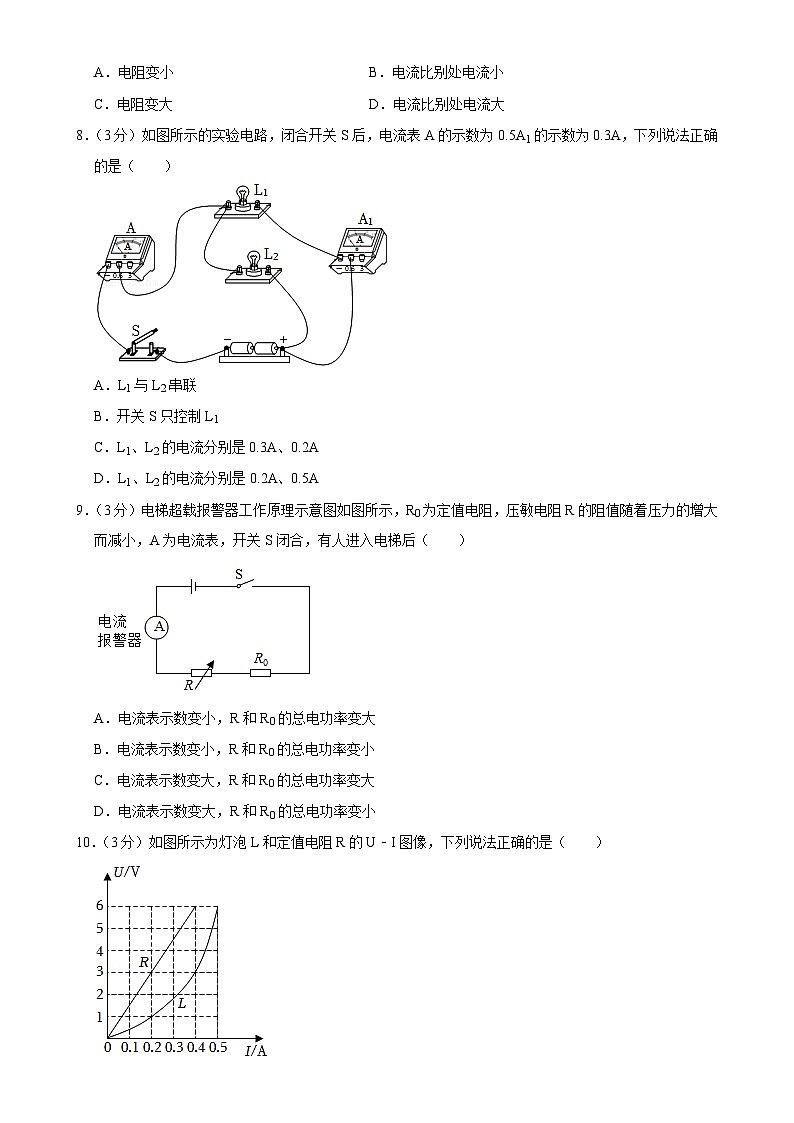

8．（3分）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A1的示数为0.3A，下列说法正确的是（ ）
A．L1与L2串联
B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A
D．L1、L2的电流分别是0.2A、0.5A
9．（3分）电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，开关S闭合，有人进入电梯后（ ）
A．电流表示数变小，R和R0的总电功率变大
B．电流表示数变小，R和R0的总电功率变小
C．电流表示数变大，R和R0的总电功率变大
D．电流表示数变大，R和R0的总电功率变小
10．（3分）如图所示为灯泡L和定值电阻R的U﹣I图像，下列说法正确的是（ ）
A．当L两端的电压为3V时，L的电阻为6Ω
B．当R两端的电压改变时，其阻值也改变
C．若将L和R串联在电源电压为4V的电路中，则L与R的阻值之比为1：3
D．若将L和R并联在电源电压为6V的电路中，则整个电路的总电流为0.6A

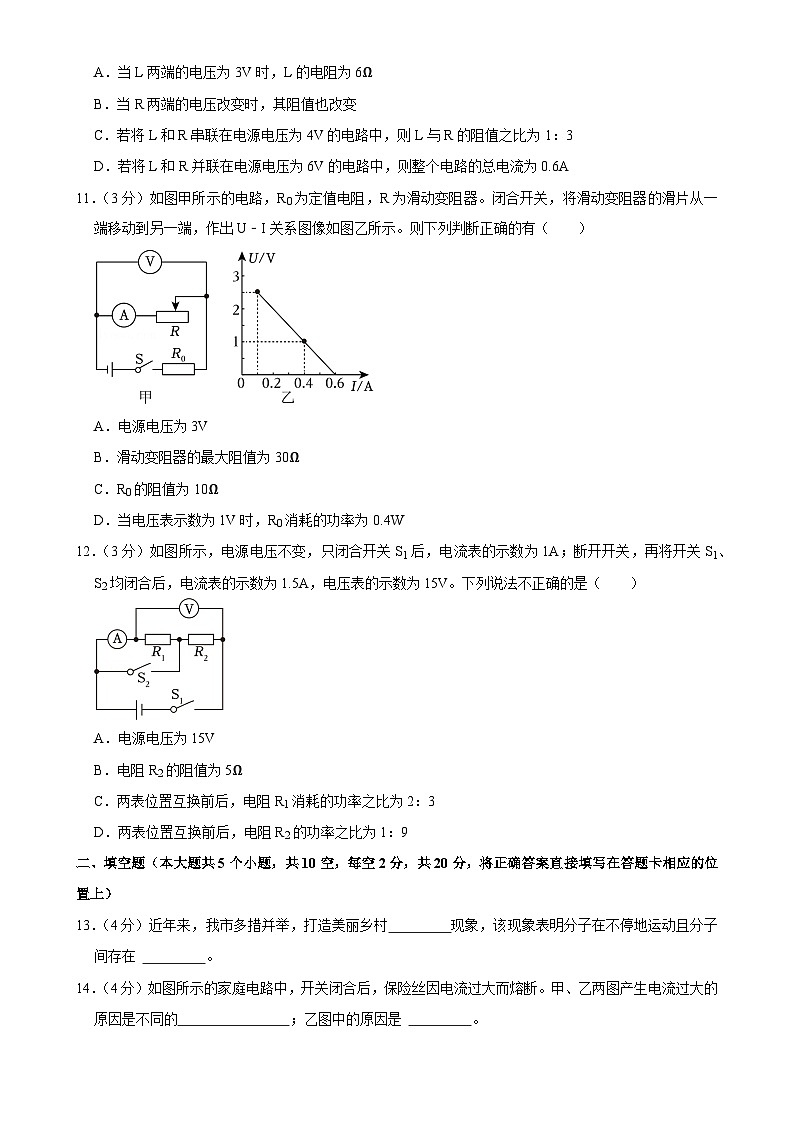

11．（3分）如图甲所示的电路，R0为定值电阻，R为滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移动到另一端，作出U﹣I关系图像如图乙所示。则下列判断正确的有（ ）
A．电源电压为3V
B．滑动变阻器的最大阻值为30Ω
C．R0的阻值为10Ω
D．当电压表示数为1V时，R0消耗的功率为0.4W
12．（3分）如图所示，电源电压不变，只闭合开关S1后，电流表的示数为1A；断开开关，再将开关S1、S2均闭合后，电流表的示数为1.5A，电压表的示数为15V。下列说法不正确的是（ ）
A．电源电压为15V
B．电阻R2的阻值为5Ω
C．两表位置互换前后，电阻R1消耗的功率之比为2：3
D．两表位置互换前后，电阻R2的功率之比为1：9
二、填空题（本大题共5个小题，共10空，每空2分，共20分，将正确答案直接填写在答题卡相应的位置上）
13．（4分）近年来，我市多措并举，打造美丽乡村 现象，该现象表明分子在不停地运动且分子间存在 。
14．（4分）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的 ；乙图中的原因是 。
15．（4分）将两个小灯泡L1（6V，3W）和L2（6V，6W）串联接入电路，在保证电路安全的前提下闭合开关，两灯均发光1与L2的 （选填“电流”、“电压”或“电功率”）相等， （选填“L1”或“L2”）较亮。
16．（4分）如图所示为小明家中安装的电能表，此时显示的示数为 kW•h；小明关闭家里其它所有用电器，只打开空调，则空调的功率是 W。
17．（4分）如图所示，灯泡规格为“4V，2W”（灯丝电阻不变），1A”，电流表所选量程为“0～0.6A”，电源电压恒为6V，闭合开关，通过移动滑动变阻器的滑片 （选填：“可以”或“不可以”）使小灯泡正常发光，滑动变阻器允许连入电路的阻值范围为 Ω。
三、作图题（本题共2个小题，每小题2分，共4分；请用签字笔在答题卡上作答）
18．（2分）图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。
19．（2分）请设计符合如下要求的电路：灯L1和L2并联，电流表测通过灯L1的电流，滑动变阻器只能使灯L2的亮度改变，开关控制整个电路的通断。请在虚线框内画出符合要求的电路图。
四、实验与探究题（本题共3小题，20题5分，21题5分，22题8分，共18分）
20．（5分）如图所示，在“比较不同物质吸热情况”的实验中，各取质量为100g、初温为20℃的水和食用油分别装在两个相同的烧杯中，每隔1min记录一次数据，如下表所示。
（1）分析实验数据可知， （选填“水”或“食用油”）的吸热能力更强；
（2）实验中利用加热时间的长短来反映物质 ，这种科学探究方法叫 法；
（3）根据表中记录的数据可知，2min内食用油吸收的热量是 J，所使用的酒精灯的加热效率为 [q酒精＝3.0×107J/kg，c水＝4.2×103J/（kg•℃）]。
21．（5分）小明用如图甲所示电路探究“串联电路电压的规律”，用新干电池作为电源。
（1）接线时，开关应处于 （选填“断开”或“闭合”）状态，而且 （选填“需要”或“不需要”）按照一定的顺序连接电路；
（2）如图甲所示，连接完成后小明检查电路时发现 （选填“电池”“开关”或“灯座”）安装错误；
（3）正确安装后，闭合开关，两灯均不发光，发现指针偏转情况如图乙所示，则可判断 （选填“L1”“L2”或“开关”）发生了断路；
（4）排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验得到的结论为：串联电路中各用电器两端电压相等且电压之和等于电源电压。由此可知他的实验存在的不足是： 。
22．（8分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线；
（2）连接好电路后经检查无误闭合开关前，滑动变阻器的滑片应该移动到最 （选填“左”或“右”）端；
（3）正确连接电路并调节好滑动变阻器后闭合开关，发现灯泡不亮，接下来应进行的操作是 ；（填选项符号）
A.更换灯泡
B.更换滑动变阻器
C.观察电流表、电压表有无示数
（4）正确操作后，闭合开关，移动滑动变阻器的滑片，则此时通过小灯泡的电流是 A；
（5）正确操作后，小灯泡发光，此时电压表的示数为2.0V，这时应该向 （选填“左”或“右”）端移动滑动变阻器的滑片；
（6）小丽根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙所示），则小灯泡的额定功率为 W；
（7）小丽根据小灯泡的I﹣U图像（如图丙所示），分析出小灯泡的电阻随两端电压的增大而 （选填“增大”、“不变”或“减小”），你认为影响小灯泡的电阻的因素是 。
五、计算题（本题共2小题，每小题6分，共12分）
23．（6分）如图所示，电源电压保持不变。闭合开关后，电流表A1的示数为0.4A，电流表A2的示数为0.6A，电阻若R1＝15Ω。求：
（1）电源电压；
（2）电阻R2的阻值；
（3）1分钟内，电阻R2上产生的热量。
24．（6分）如图所示为某家用电饭锅的简化电路图，表格为铭牌的部分参数，R1、R2为发热丝，其中R2＝40Ω。求：
（1）电水壶处于保温挡时，正常工作10min消耗的电能；
（2）电水壶的加热功率；
（3）R1的阻值。
2023-2024学年四川省眉山市东坡中学九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本大题共12个小题，每小题3分，共36分。在每小题给出的四个选项中，只有一个符合题目要求，把所选答案按要求填涂到答题卡上相应的位置。）
1．（3分）下列物品，通常情况下属于导体的是（ ）
A．木铲B．铁锅C．玻璃杯D．陶瓷盘
【答案】B
2．（3分）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4VB．110VC．220VD．380V
【答案】A
3．（3分）如图所示为生活中常用的热水瓶，注入一定量的热水后，立即盖上软木塞（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
【答案】C
4．（3分）关于内能及其利用，下列说法正确的是（ ）
A．足球运动越慢，它的内能越小
B．热机的功率大，效率就一定高
C．有些物体没有内能
D．搓手暖和是通过做功的方式改变内能
【答案】D
5．（3分）下列关于温度、热量和内能的说法，正确的是（ ）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．在相同温度下，1kg的水比1kg的冰含有的热量多
C．物体温度升高，内能不一定增加，但一定要吸收热量
D．一块0℃的冰熔化成0℃的水，内能增大
【答案】D
6．（3分）“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列说法错误的是（ ）
A．用专用充电桩给电动车充电
B．雷雨天，人不能在高处打伞行走，否则可能会被雷击中
C．使用验电笔时，手必须接触笔尾金属部分
D．家庭电路着火可用冷水浇灭
【答案】D
7．（3分）小明家连接插线板的导线折断后，他把两根导线拧在一起继续使用，用久后发现连接处容易发热（ ）
A．电阻变小B．电流比别处电流小
C．电阻变大D．电流比别处电流大
【答案】C
8．（3分）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A1的示数为0.3A，下列说法正确的是（ ）
A．L1与L2串联
B．开关S只控制L1
C．L1、L2的电流分别是0.3A、0.2A
D．L1、L2的电流分别是0.2A、0.5A
【答案】C
I1＝0.5A﹣0.3A＝4.2A，故C正确。
故选：C。
9．（3分）电梯超载报警器工作原理示意图如图所示，R0为定值电阻，压敏电阻R的阻值随着压力的增大而减小，A为电流表，开关S闭合，有人进入电梯后（ ）
A．电流表示数变小，R和R0的总电功率变大
B．电流表示数变小，R和R0的总电功率变小
C．电流表示数变大，R和R0的总电功率变大
D．电流表示数变大，R和R0的总电功率变小
【答案】C
10．（3分）如图所示为灯泡L和定值电阻R的U﹣I图像，下列说法正确的是（ ）
A．当L两端的电压为3V时，L的电阻为6Ω
B．当R两端的电压改变时，其阻值也改变
C．若将L和R串联在电源电压为4V的电路中，则L与R的阻值之比为1：3
D．若将L和R并联在电源电压为6V的电路中，则整个电路的总电流为0.6A
【答案】C
11．（3分）如图甲所示的电路，R0为定值电阻，R为滑动变阻器。闭合开关，将滑动变阻器的滑片从一端移动到另一端，作出U﹣I关系图像如图乙所示。则下列判断正确的有（ ）
A．电源电压为3V
B．滑动变阻器的最大阻值为30Ω
C．R0的阻值为10Ω
D．当电压表示数为1V时，R0消耗的功率为0.4W
【答案】A
12．（3分）如图所示，电源电压不变，只闭合开关S1后，电流表的示数为1A；断开开关，再将开关S1、S2均闭合后，电流表的示数为1.5A，电压表的示数为15V。下列说法不正确的是（ ）
A．电源电压为15V
B．电阻R2的阻值为5Ω
C．两表位置互换前后，电阻R1消耗的功率之比为2：3
D．两表位置互换前后，电阻R2的功率之比为1：9
【答案】C
2的功率之比为：P2：P′2＝（5W）：（45W）＝6：9，故D正确。
故选：C。
二、填空题（本大题共5个小题，共10空，每空2分，共20分，将正确答案直接填写在答题卡相应的位置上）
13．（4分）近年来，我市多措并举，打造美丽乡村 扩散 现象，该现象表明分子在不停地运动且分子间存在 间隙 。
【答案】扩散；间隙。
14．（4分）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的 用电器的总功率过大 ；乙图中的原因是 短路 。
【答案】用电器的总功率过大；短路。
15．（4分）将两个小灯泡L1（6V，3W）和L2（6V，6W）串联接入电路，在保证电路安全的前提下闭合开关，两灯均发光1与L2的 电流 （选填“电流”、“电压”或“电功率”）相等， L1 （选填“L1”或“L2”）较亮。
【答案】电流；L1。
16．（4分）如图所示为小明家中安装的电能表，此时显示的示数为 781.5 kW•h；小明关闭家里其它所有用电器，只打开空调，则空调的功率是 1200 W。
【答案】781.5；1200
17．（4分）如图所示，灯泡规格为“4V，2W”（灯丝电阻不变），1A”，电流表所选量程为“0～0.6A”，电源电压恒为6V，闭合开关，通过移动滑动变阻器的滑片 不可以 （选填：“可以”或“不可以”）使小灯泡正常发光，滑动变阻器允许连入电路的阻值范围为 8～50 Ω。
【答案】不可以；8～50。
三、作图题（本题共2个小题，每小题2分，共4分；请用签字笔在答题卡上作答）
18．（2分）图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。
【答案】
19．（2分）请设计符合如下要求的电路：灯L1和L2并联，电流表测通过灯L1的电流，滑动变阻器只能使灯L2的亮度改变，开关控制整个电路的通断。请在虚线框内画出符合要求的电路图。
【答案】
四、实验与探究题（本题共3小题，20题5分，21题5分，22题8分，共18分）
20．（5分）如图所示，在“比较不同物质吸热情况”的实验中，各取质量为100g、初温为20℃的水和食用油分别装在两个相同的烧杯中，每隔1min记录一次数据，如下表所示。
（1）分析实验数据可知， 水 （选填“水”或“食用油”）的吸热能力更强；
（2）实验中利用加热时间的长短来反映物质 吸收热量的多少 ，这种科学探究方法叫 转换法 法；
（3）根据表中记录的数据可知，2min内食用油吸收的热量是 1.26×104 J，所使用的酒精灯的加热效率为 21% [q酒精＝3.0×107J/kg，c水＝4.2×103J/（kg•℃）]。
【答案】（1）水；（2）吸收热量的多少；转换；（3）1.26×104；21%。
21．（5分）小明用如图甲所示电路探究“串联电路电压的规律”，用新干电池作为电源。
（1）接线时，开关应处于 断开 （选填“断开”或“闭合”）状态，而且 需要 （选填“需要”或“不需要”）按照一定的顺序连接电路；
（2）如图甲所示，连接完成后小明检查电路时发现 电池 （选填“电池”“开关”或“灯座”）安装错误；
（3）正确安装后，闭合开关，两灯均不发光，发现指针偏转情况如图乙所示，则可判断 L1 （选填“L1”“L2”或“开关”）发生了断路；
（4）排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验得到的结论为：串联电路中各用电器两端电压相等且电压之和等于电源电压。由此可知他的实验存在的不足是： 没有换用不同规格的灯泡进行多次实验 。
【答案】（1）断开；需要；（2）电池；（3）L1；（4）没有换用不同规格的灯泡进行多次实验。
22．（8分）小丽在“测量小灯泡的电功率”实验中，实验器材有：电压恒为3V的电源一个、小灯泡（额定电压为2.5V）、电压表、电流表、滑动变阻器、开关各一个
（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线；
（2）连接好电路后经检查无误闭合开关前，滑动变阻器的滑片应该移动到最 左 （选填“左”或“右”）端；
（3）正确连接电路并调节好滑动变阻器后闭合开关，发现灯泡不亮，接下来应进行的操作是 C ；（填选项符号）
A.更换灯泡
B.更换滑动变阻器
C.观察电流表、电压表有无示数
（4）正确操作后，闭合开关，移动滑动变阻器的滑片，则此时通过小灯泡的电流是 0.14 A；
（5）正确操作后，小灯泡发光，此时电压表的示数为2.0V，这时应该向 右 （选填“左”或“右”）端移动滑动变阻器的滑片；
（6）小丽根据记录的多组I﹣U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙所示），则小灯泡的额定功率为 0.625 W；
（7）小丽根据小灯泡的I﹣U图像（如图丙所示），分析出小灯泡的电阻随两端电压的增大而 增大 （选填“增大”、“不变”或“减小”），你认为影响小灯泡的电阻的因素是 温度 。
【答案】（1）见解答；（2）左；（3）C；（4）0.14；（5）右；（6）0.625；（7）增大；温度。
五、计算题（本题共2小题，每小题6分，共12分）
23．（6分）如图所示，电源电压保持不变。闭合开关后，电流表A1的示数为0.4A，电流表A2的示数为0.6A，电阻若R1＝15Ω。求：
（1）电源电压；
（2）电阻R2的阻值；
（3）1分钟内，电阻R2上产生的热量。
【答案】（1）电源电压为6V；
（2）电阻R2的阻值为30Ω；
（3）1分钟内，电阻R2上产生的热量为72J
24．（6分）如图所示为某家用电饭锅的简化电路图，表格为铭牌的部分参数，R1、R2为发热丝，其中R2＝40Ω。求：
（1）电水壶处于保温挡时，正常工作10min消耗的电能；
（2）电水壶的加热功率；
（3）R1的阻值。
【答案】（1）电水壶处于保温挡时，正常工作10min消耗的电能2.4×104J；
（2）电水壶的加热功率是1210W；
（3）R1的阻值是1170Ω。
物质
加热时间/min
消耗酒精/g
末温度/℃
物质
加热时间/min
消耗酒精/g
末温度/℃
食用油
1
1.0
54
水
1
1.1
35
2
2.0
88
2
2.0
50
3
3.0
122
3
3.0
65
型号
SDS﹣15X05
容量
1L
额定电压
220V
额定频率
50Hz
加热功率
？W
保温功率
40W
题号
1
2
3
4
5
6
7
8
9
10
11
答案
B
A
C
D
D
D
C
C
C
C
A
题号
12
答案
C
物质
加热时间/min
消耗酒精/g
末温度/℃
物质
加热时间/min
消耗酒精/g
末温度/℃
食用油
1
1.0
54
水
1
1.1
35
2
2.0
88
2
2.0
50
3
3.0
122
3
3.0
65
型号
SDS﹣15X05
容量
1L
额定电压
220V
额定频率
50Hz
加热功率
？W
保温功率
40W
