（安徽专用）中考数学三轮冲刺提分07网格作图题（5种题型）（2份，原卷版+解析版）

这是一份（安徽专用）中考数学三轮冲刺提分07网格作图题（5种题型）（2份，原卷版+解析版），文件包含安徽专用中考数学三轮冲刺提分07网格作图题5种题型原卷版doc、安徽专用中考数学三轮冲刺提分07网格作图题5种题型解析版doc等2份试卷配套教学资源，其中试卷共38页， 欢迎下载使用。
网格作图题（10年10考）
题型1：作图—平移变换
题型2：作图-旋转变换
题型3：作图-位似变换
题型4：作图-轴对称变换
题型5：作图—相似变换
题型1：作图-平移变换
1．（2019•安徽）如图，在边长为1个单位长度的小正方形组成的12×12的网格中，给出了以格点（网格线的交点）为端点的线段AB．
（1）将线段AB向右平移5个单位，再向上平移3个单位得到线段CD，请画出线段CD．
（2）以线段CD为一边，作一个菱形CDEF，且点E，F也为格点．（作出一个菱形即可）

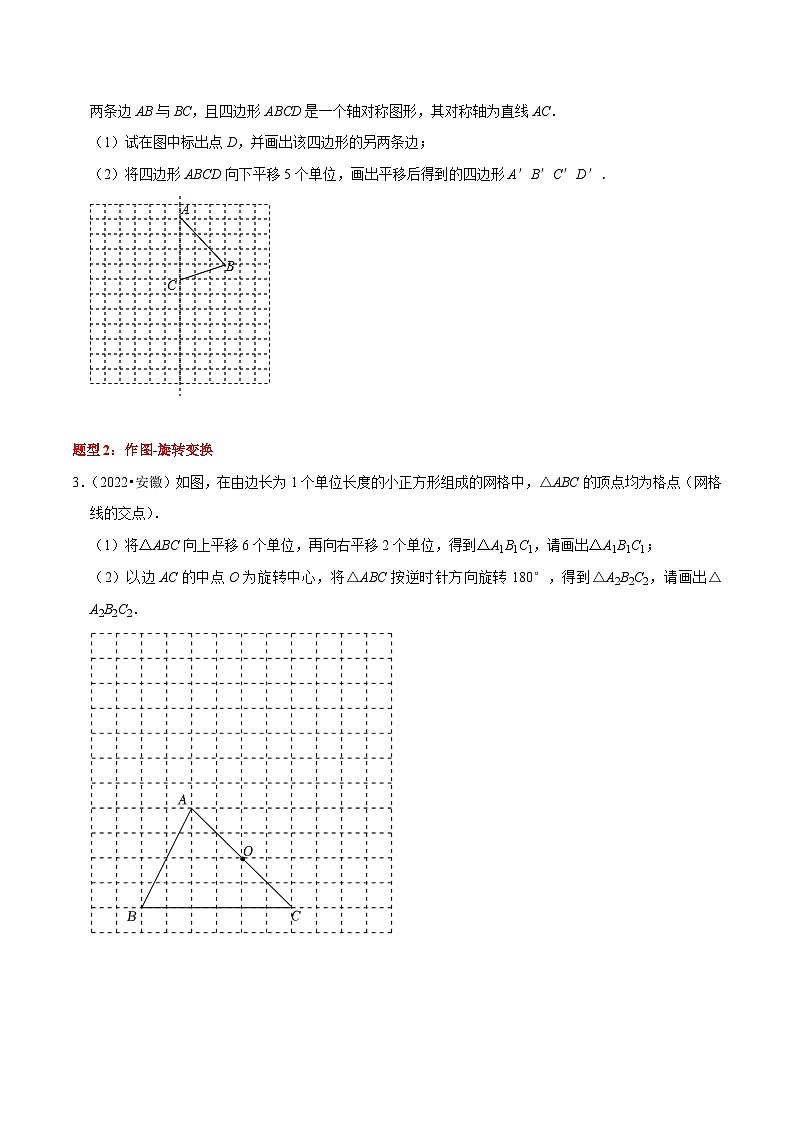

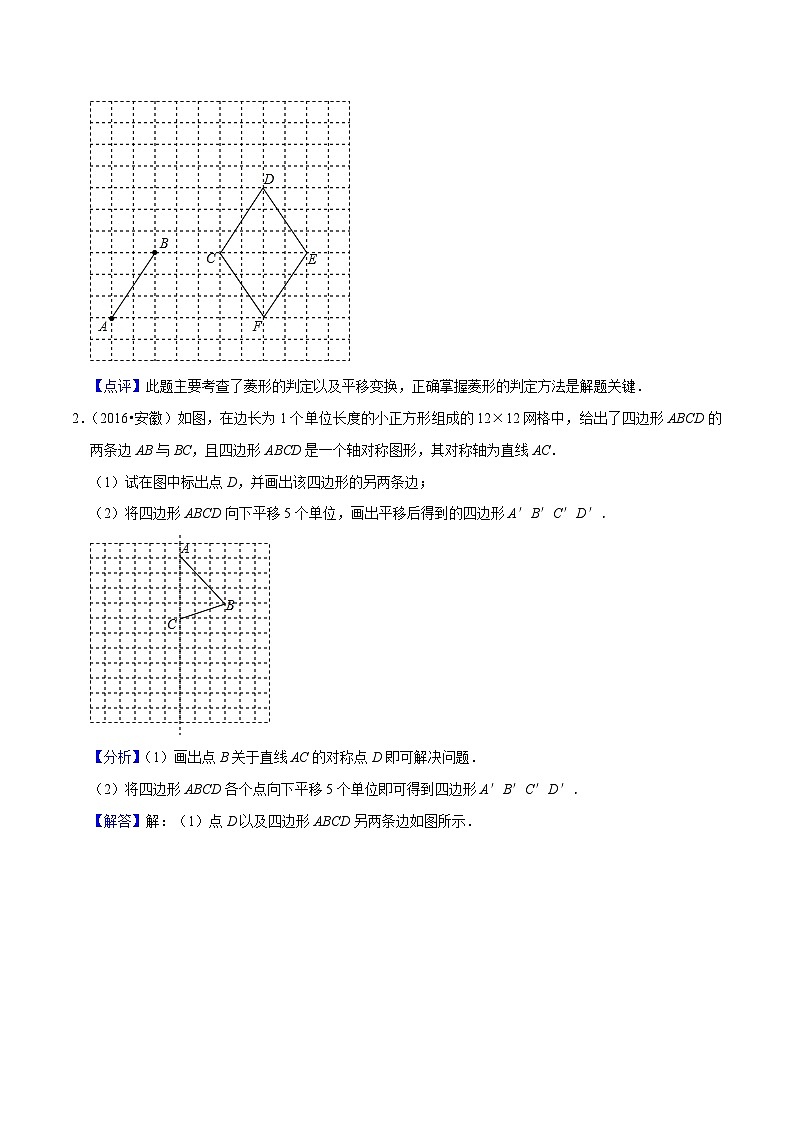

2．（2016•安徽）如图，在边长为1个单位长度的小正方形组成的12×12网格中，给出了四边形ABCD的两条边AB与BC，且四边形ABCD是一个轴对称图形，其对称轴为直线AC．
（1）试在图中标出点D，并画出该四边形的另两条边；
（2）将四边形ABCD向下平移5个单位，画出平移后得到的四边形A′B′C′D′．
题型2：作图-旋转变换

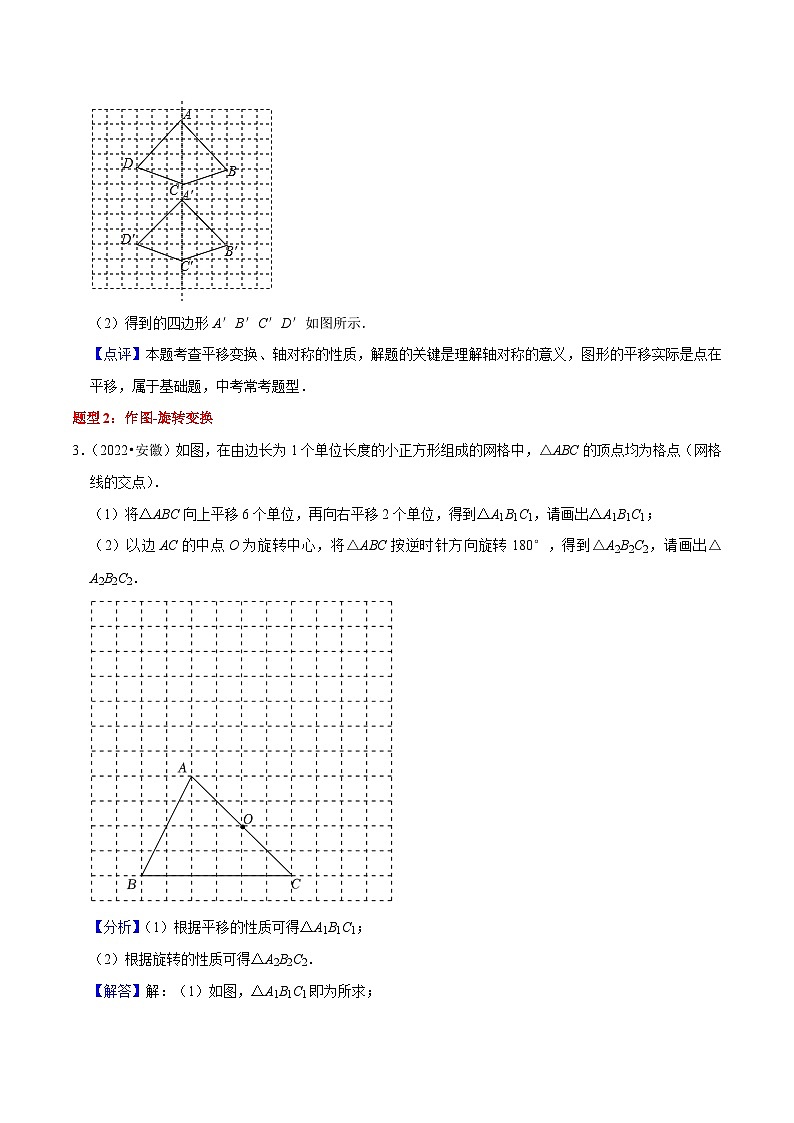

3．（2022•安徽）如图，在由边长为1个单位长度的小正方形组成的网格中，△ABC的顶点均为格点（网格线的交点）．
（1）将△ABC向上平移6个单位，再向右平移2个单位，得到△A1B1C1，请画出△A1B1C1；
（2）以边AC的中点O为旋转中心，将△ABC按逆时针方向旋转180°，得到△A2B2C2，请画出△A2B2C2．
4．（2021•安徽）如图，在每个小正方形的边长为1个单位的网格中，△ABC的顶点均在格点（网格线的交点）上．
（1）将△ABC向右平移5个单位得到△A1B1C1，画出△A1B1C1；
（2）将（1）中的△A1B1C1绕点C1逆时针旋转90°得到△A2B2C1，画出△A2B2C1．
5．（2020•安徽）如图，在由边长为1个单位长度的小正方形组成的网格中，给出了以格点（网格线的交点）为端点的线段AB，线段MN在网格线上．
（1）画出线段AB关于线段MN所在直线对称的线段A1B1（点A1，B1分别为A，B的对应点）；
（2）将线段B1A1绕点B1顺时针旋转90°得到线段B1A2，画出线段B1A2．
6．（2013•安徽）如图，已知A（﹣3，﹣3），B（﹣2，﹣1），C（﹣1，﹣2）是直角坐标平面上三点．
（1）请画出△ABC关于原点O对称的△A1B1C1；
（2）请写出点B关于y轴对称的点B2的坐标，若将点B2向上平移h个单位，使其落在△A1B1C1内部，指出h的取值范围．
7．（2023•合肥二模）如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点△ABC（顶点式网格线的交点）．A（0，1），B（3，3），C（1，3）．
（1）先将△ABC竖直向下平移5个单位，再水平向右平移2个单位得到△A1B1C1，请画出△A1B1C1；
（2）将△ABC绕A点逆时针旋转90°，得到△AB2C2，请画出△AB2C2．
8．（2023•怀远县校级二模）如图所示的正方形网格中，△ABC的顶点均在格点上，在所给直角坐标系中解答下列问题：
（1）分别写出点A、B两点的坐标并作出△ABC以原点为旋转中心逆时针旋转180°的△A1B1C1；
（2）作出点C关于x轴的对称点P．若点P向右平移x个单位长度后落在△A1B1C1的内部，请直接写出x的取值范围．
9．（2023•亳州二模）如图，在平面直角坐标系中，已知△ABC的三个顶点的坐标分别为A（﹣1，1），B（﹣4，2），C（﹣3，3）．
（1）将△ABC先向下平移2个单位长度，再向右平移5个单位长度得到△A1B1C1，画出△A1B1C1；
（2）将△ABC绕点A按顺时针方向旋转90°得到△A2B2C2，画出△A2B2C2．
10．（2023•合肥模拟）如图，在由边长为1个单位长度的小正方形组成的网格中，△ABC的顶点均为格点（网格线的交点），直线l也经过格点．
（1）画出△ABC关于直线l对称的△A′B′C′；
（2）将线段AB绕点A′顺时针旋转90°得到线段DE，画出线段DE．
11．（2023•明光市一模）如图，△ABC三个顶点的坐标分别为A（1，1），B（4，2），C（3，4）．
（1）请画出将△ABC向左平移4个单位长度后得到的图形△A1B1C1；
（2）请画出△ABC关于原点O成中心对称的图形△A2B2C2．
12．（2023•蜀山区校级一模）如图，在边长为1个单位长度的正方形网格中，给出了以格点（网格线的交点）为顶点的△ABC和过点A的直线l．
（1）画出△ABC关于直线l对称的△ADE，使点B与D，C与E为对称点．
（2）以D为旋转中心，将△ADE顺时针旋转90°得到△GFD，使点E与F，A与G为对称点，画出△GFD，写出由△ABC通过一种变换得到△GFD的方法．
13．（2023•蚌山区校级二模）如图，在每个小正方形的边长为1个单位的网格中，△ABC的顶点均在格点（网格线的交点）上．已知△ABC是格点△ABD的一部分，且△ABD是轴对称图形．
（1）在图中画出△ABD；
（2）将△BCD绕点A逆时针旋转90°，得到△B′C′D′，画出△B′C′D′．
14．（2023•合肥二模）如图，在平面直角坐标系中，△ABC的三个顶点分别是A（1，1），B（4，1），C（5，3）．
（1）请画出△ABC关于x轴对称的△A1B1C1，点A、B、C分别对应A1、B1、C1；
（2）将△ABC以O为旋转中心，顺时针旋转90°，点A、B、C分别对应A2、B2、C2，请画出旋转后的图形△A2B2C2；
（3）直接画出△A1B1C1与△A2B2C2关于直线对称的对称轴l．
15．（2023•六安三模）如图，在10×10的正方形网格中，小正方形的顶点称为格点，顶点均在格点上的图形称为格点图形，图中△ABC为格点三角形．
（1）在图中作出点C关于直线AB对称的点C'；
（2）以点C为旋转中心，作出将△ABC顺时针旋转90°后得到的△A1B1C，其中点A与点A1对应，点B与点B1对应．
题型3：作图-位似变换
16．（2018•安徽）如图，在由边长为1个单位长度的小正方形组成的10×10网格中，已知点O，A，B均为网格线的交点．
（1）在给定的网格中，以点O为位似中心，将线段AB放大为原来的2倍，得到线段A1B1（点A，B的对应点分别为A1，B1），画出线段A1B1；
（2）将线段A1B1绕点B1逆时针旋转90°得到线段A2B1，画出线段A2B1；
（3）以A，A1，B1，A2为顶点的四边形AA1B1A2的面积是 20 个平方单位．
17．（2023•利辛县模拟）已知：△ABC三个顶点的坐标分别为A（2，2），B（4，1），C（1，5）．
（1）以点O为位似中心，在第一象限将△ABC放大为原来的2倍，得到△A1B1C1，请在网格中画出△A1B1C1；
（2）若点P（x，y）是△ABC内任意一点，点P在△A1B1C1内的对应点为P1，则点P1的坐标为 （2x，2y） ；
（3）请用无刻度直尺将线段AB三等分．
题型4：作图-轴对称变换
18．（2017•安徽）如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点△ABC和△DEF（顶点为网格线的交点），以及过格点的直线l．
（1）将△ABC向右平移两个单位长度，再向下平移两个单位长度，画出平移后的三角形．
（2）画出△DEF关于直线l对称的三角形．
（3）填空：∠C+∠E＝ 45° ．
19．（2015•安徽）如图，在边长为1个单位长度的小正方形网格中，给出了△ABC（顶点是网格线的交点）．
（1）请画出△ABC关于直线l对称的△A1B1C1；
（2）将线段AC向左平移3个单位，再向下平移5个单位，画出平移得到的线段A2C2，并以它为一边作一个格点△A2B2C2，使A2B2＝C2B2．
20．（2023•合肥模拟）如图，在由边长为1个单位长度的小正方形组成的网格中，△ABC的顶点均为格点（网格线的交点）．
（1）画出△ABC以AC为对称轴的对称图形△AB1C．
（2）作出△ABC外接圆的圆心O，并求出AB弦所对的劣弧弧长．
21．（2023•安徽模拟）如图，方格纸中每个小正方形的边长都是1个单位长度，△ABC在平面直角坐标系中的位置如图所示．
（1）将△ABC向上平移3个单位后，再向右平移2个单位得到△A1B1C1，再作△A1B1C1关于x轴对称的△A2B2C2，请画出△A2B2C2并直接写出点A2的坐标．
（2）则△A2B2C2的周长为 ．
五．作图-相似变换（共1小题）
22．（2014•安徽）如图，在边长为1个单位长度的小正方形组成的网格中，给出了格点△ABC（顶点是网格线的交点）．
（1）将△ABC向上平移3个单位得到△A1B1C1，请画出△A1B1C1；
（2）请画一个格点△A2B2C2，使△A2B2C2∽△ABC，且相似比不为1．
