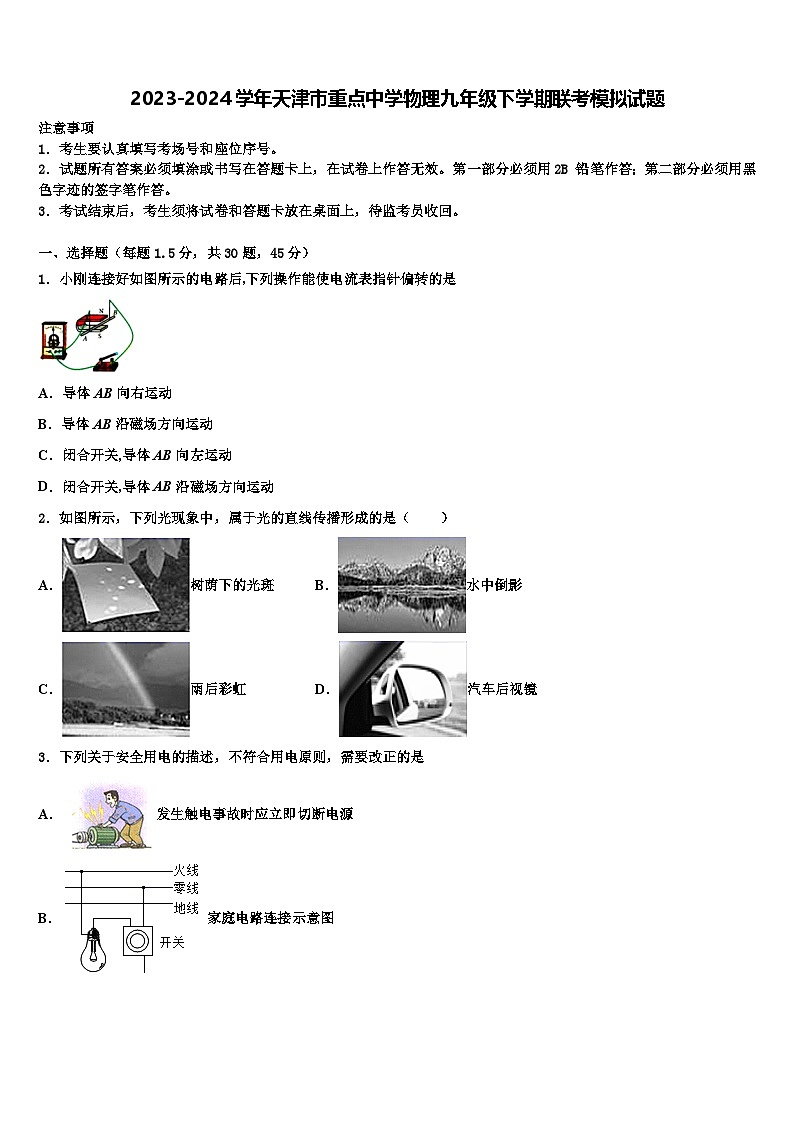

2023-2024学年天津市重点中学物理九年级下学期联考模拟试题

这是一份2023-2024学年天津市重点中学物理九年级下学期联考模拟试题，共23页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．小刚连接好如图所示的电路后,下列操作能使电流表指针偏转的是
A．导体AB向右运动
B．导体AB沿磁场方向运动
C．闭合开关,导体AB向左运动
D．闭合开关,导体AB沿磁场方向运动
2．如图所示，下列光现象中，属于光的直线传播形成的是（ ）
A．树荫下的光斑B．水中倒影
C．雨后彩虹D．汽车后视镜

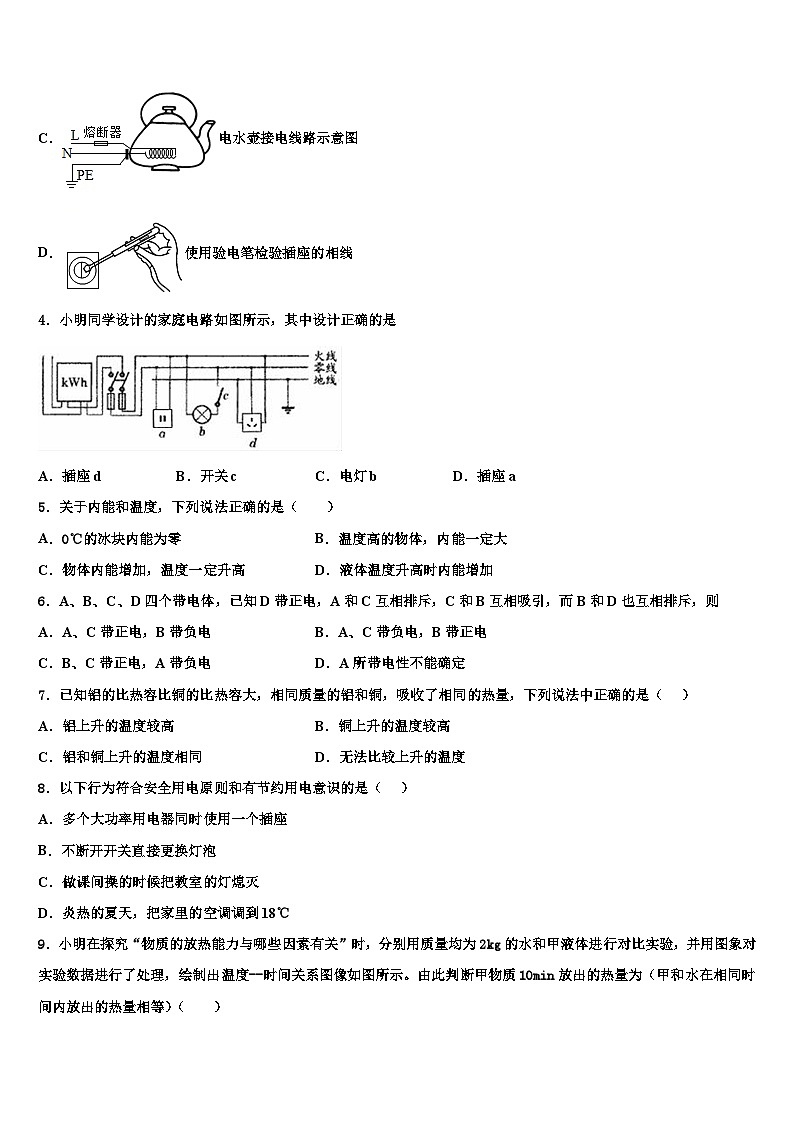

3．下列关于安全用电的描述，不符合用电原则，需要改正的是
A．发生触电事故时应立即切断电源
B．家庭电路连接示意图
C．电水壶接电线路示意图
D．使用验电笔检验插座的相线
4．小明同学设计的家庭电路如图所示，其中设计正确的是
A．插座dB．开关cC．电灯bD．插座a
5．关于内能和温度，下列说法正确的是（ ）
A．0℃的冰块内能为零B．温度高的物体，内能一定大
C．物体内能增加，温度一定升高D．液体温度升高时内能增加
6．A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则
A．A、C带正电，B带负电B．A、C带负电，B带正电
C．B、C带正电，A带负电D．A所带电性不能确定
7．已知铝的比热容比铜的比热容大，相同质量的铝和铜，吸收了相同的热量，下列说法中正确的是（ ）
A．铝上升的温度较高B．铜上升的温度较高
C．铝和铜上升的温度相同D．无法比较上升的温度
8．以下行为符合安全用电原则和有节约用电意识的是（ ）
A．多个大功率用电器同时使用一个插座
B．不断开开关直接更换灯泡
C．做课间操的时候把教室的灯熄灭
D．炎热的夏天，把家里的空调调到18℃

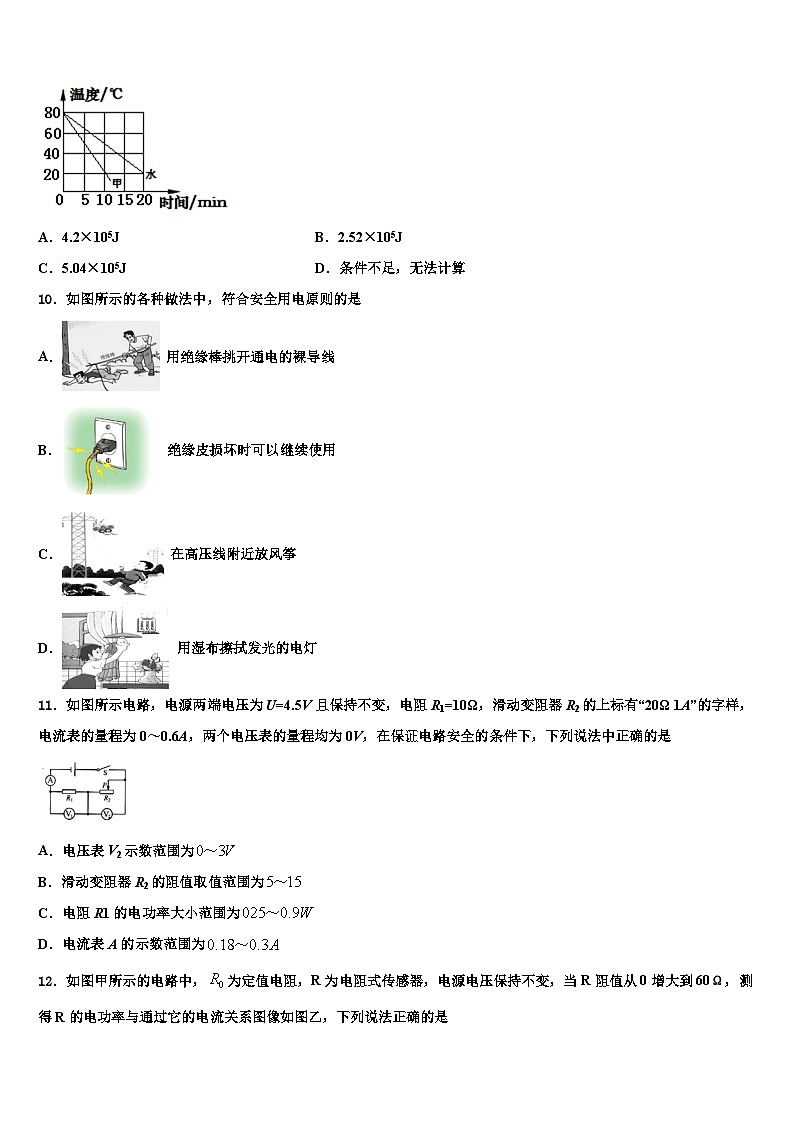

9．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均为2kg的水和甲液体进行对比实验，并用图象对实验数据进行了处理，绘制出温度--时间关系图像如图所示。由此判断甲物质10min放出的热量为（甲和水在相同时间内放出的热量相等）（ ）
A．4.2×105JB．2.52×105J
C．5.04×105JD．条件不足，无法计算
10．如图所示的各种做法中，符合安全用电原则的是
A． 用绝缘棒挑开通电的裸导线
B． 绝缘皮损坏时可以继续使用
C． 在高压线附近放风筝
D． 用湿布擦拭发光的电灯
11．如图所示电路，电源两端电压为U=4.5V且保持不变，电阻R1=10Ω，滑动变阻器R2的上标有“20Ω 1A”的字样，电流表的量程为0～0.6A，两个电压表的量程均为0V，在保证电路安全的条件下，下列说法中正确的是
A．电压表V2示数范围为
B．滑动变阻器R2的阻值取值范围为
C．电阻R1的电功率大小范围为
D．电流表A的示数范围为
12．如图甲所示的电路中，为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是
A．R的阻值增大，电流表与电压表的示数都变小
B．电源电压为12V
C．当电流为0.6A时，1s内电路消耗的电能为21.6J
D．两端的电压变化范围为6V~18V
13．下列用电器主要利用电流热效应工作的是
A．电饭煲
B．电视机
C．洗衣机
D．油烟机
14．甲、乙为两个条形磁铁的两个磁极，根据图中的小磁针静止时的指向，可以判断
A．甲是N极，乙是S极
B．甲、乙都是N极
C．甲、乙都是S极
D．甲是S极，乙是N极
15．某混合动力型汽车的动力装置由汽油发动机和电动机组成。一般情况下，蓄电池为电动机供电，由电动机提供动力；当需要较大动力时，由汽油发动机和电动机共同提供动力；当汽车制动减速时，电动机还可作为发电机为蓄电池充电。关于该车动力装置在工作时的能量转化情况，以下分析不正确的是
A．汽油发动机做功冲程把内能转化为机械能
B．电动机在提供动力时把电能转化为机械能
C．发电机为蓄电池充电时把电能转化为化学能
D．制动减速发电的过程中把内能转化为电能
16．关于磁场和磁感应线，以下说法正确的是（ ）
①磁场看不见摸不着，但可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁体周围的磁感线从N极发出，回到磁体S极
④地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近
A．①②③B．①②④C．①③④D．②③④
17．做功和热传递在改变物体的内能上是等效的，下图不属于做功改变物体内能的是（ ）
A． 两手摩擦能发热
B． 烧热水水变热
C． 锯木材锯子发热
D．钻木取火
18．如图所示电路，电源电压保持不变。下列说法正确的是

A．同时闭合开关S1和S3，则电路不会出现短路
B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路
C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小
D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变小
19．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
20．汽油机和柴油机有很多的异同点，下列有关四冲程汽油机和柴油机的异同点说法不正确的是
A．汽油机和柴油机都是内燃机
B．吸气冲程，汽油机吸入的只有空气，柴油机吸入的是柴油和空气的混合物
C．汽油机和柴油机的一个工作循环对外只做一次功，活塞往复两次
D．柴油机压缩冲程末的温度比汽油机高，燃料燃烧更完全，效率比汽油机高
21．某自动售货机，它可通过手机扫码使开关闭合，也可通过投币使开关闭合，启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。如图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）
A．B．
C．D．
22．下列现象不能说明分子之间有引力的是（ ）
A．气体容易被压缩
B．两块铅块结合在一起
C．测力计的示数变大
D．两个小露珠相遇后变成一个大露珠
23．科技引领生活，第五代通信技术(简称5G技术)时代已经来临。比如无人驾驶车辆可以应用5G技术在一、两公里之外提前感知交通信号灯，如图所示。其中5G技术传递信息的载体及红黄绿三种颜色指示灯的连接方式分别是（ ）
A．超声波 串联B．电磁波 串联
C．超声波 并联D．电磁波 并联
24．如图所示的事例中，属于用热传递的方法改变物体内能的是
A． 两手摩擦能发热B． 烧水水变热
C． 锯木材锯子发热D．钻木取火
25．如图所示为运动员投掷铅球的过程示意图，下列说法错误的是（ ）
A．在a到b的过程中，运动员对铅球做了功B．在b到c的过程中，运动员对铅球没有做功
C．在c到d的过程中，没有力对铅球做功D．在a到d的过程中，重力对铅球做了功
26．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（ ）
A．通过导线的电流大于通过电炉丝的电流
B．导线的电阻远大于电炉丝的电阻
C．通过导线的电流小于通过电炉丝的电流
D．导线的电阻远小于电炉丝的电阻
27．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A．B．
C．D．
28．同学们在做分组实验，器材是两只灯泡、一个开关、一个电源。组成电路后，发现这个开关都可以同时控制两只灯泡，则这两个灯泡的连接方式是（ ）
A．串联B．并联
C．串联、并联都有可能D．串联、并联都不是
29． “珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列做法中符合安全用电原则的是（ ）
A．使用试电笔时手要接触笔尾金属体
B．电视天线与电线接触
C．电动机外壳没有接地
D．人体靠近高压带电体
30．如图是两个演示实验的示意图，甲图是在一个配有活塞的厚壁玻璃筒里放一小团硝化棉，用力把活塞迅速下压，棉花就会立即燃烧；乙图是给试管里的水加热，水沸腾后，水蒸气推动橡胶塞迅速冲出试管口；根据实验现象判断下列说法中正确的是（ ）
A．甲图中活塞下压过程中，筒中气体的内能减小
B．甲图中活塞下压过程的能量转化与热机压缩冲程能量转化相同
C．乙图中水蒸气推动橡胶塞迅速冲出试管口的过程中，水蒸气的内能增加
D．乙图中水蒸气推动橡胶塞过程的能量转化是机械能转化为内能
二、填空题（每空1分，共10题，20分）
31．邻居家油炸咸鱼时会闻到浓浓的香味，因为温度越高，分子的热运动_________，咸鱼放入油锅里是通过_________迅速地升温而炸熟（填写改变内能的途径）；小林家最近开通了天然气，细心的他发现同样条件下烧开同一壶水比过去用液化气所用时间短了，这主要是由于两种燃料的_________不同。
32．在下图中括号内标出静止在通电螺线管正上方小磁针右端的极性．
（______）
33．如图为单相电子式电能表，其示数为______kw·h；由参数可得，此电能表允许接入的最大电功率是______W；参数“3000imp/（kW·h）表示接在此电能表上的电器，每消耗lkW·h电能，电能表的指示灯闪烁3000次，若家庭电路只有一个电热水壶工作，指示灯10min内闪烁300次，此过程电热水壶的实际功率是______W，电热水壶工作过程能量转化情况是_________。
34．如图所示的仪表是测量________的仪表，它应该__________（选填“串联”或“并联”）在电路中使用，它的分度值是______A。
35．丹麦物理学家_____发现了电流的磁效应，生产生活中的_____（选填“电磁起重机”“电动机或“电饭煲）就是利用这个原理工作的．
36．如图所示，小明课间在单杠上做“引体向上”锻炼身体，小明的质量为50kg，如每次“引体向上”使身体重心上升0.6m，连续做10次“引体向上”所用时间为30s，则小明在这段时间内做的功为________J，做功的功率为____________W.
37．如图所示甲装置研究液体压强的实验仪器名称叫做_____，可以用来研究同种液体内部压强与______的关系。如图乙所示的装置，可用来验证__________原理，其中V2-V1表示物体__________．
38．汽车发动机是在_____冲程获得动力的，发动机常用水作为冷却剂，这是因为水的_____较大；发动机把热量传递给水使水的内能增加是通过_____的方式实现的。
39．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_____联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是_____________．
40．酒精的热值为3.0×107J/kg，其物理意义是_____；5kg酒精的热值_____1kg酒精的热值（选填“大于”、“小于”或者“等于”）．
三、实验题（每空1分，共2题，15分）
41． (1)在研究滑动摩擦力的实验中，用弹簧测力计拉着木块在水平木板上做____运动（如图所示）。
(2)这时弹簧测力计所示的拉力为____N，木块受到摩擦力为____N，理由是木块处于平衡状态，拉力与摩擦力是一对____。
(3)如果在木块下加一粗糙的毛巾，摩擦力将____（填“变大”“变小”或“不变”），这一事实说明：滑动摩擦力大小与____有关。
(4)要探究滑动摩擦力的大小与压力的关系，需保持接触面不变，改变____的大小；这种方法叫____。
42．某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定电功率小于1W，电源电压恒为6V，滑动变阻器R的规格“20Ω 1A”，图甲所示是该实验小组未连接完整的电路。
(1)请你用笔画线代替导线，在图甲中把电路图连接完整。
（______）
(2)正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该现象的原因应该是_____（填序号）。
A．电流表内部断路了 B．灯泡的灯丝断了 C．灯座内部出现短路 D．滑动变阻器的电阻线断了
(3)排除故障后，通过正确操作，等灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为_____W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（填“左”或“右”）端滑动。
(5)测量小灯泡的电功率_____（填“需要”或“不需要”）多次测量求平均值，原因是_____。
(6)随着灯泡亮度的增加，发现灯泡阻值变大，原因是_____。
四、计算题（每题10分，共2题，20分）
43．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。体重显示表是由电流表改装而成，定值电阻R0起保护电路作用，其电阻值为10Ω。在人体秤上不施加力时滑片P在电阻R的最上端，施加的力最大时滑片P移至电阻R的最下端。已知人体秤测量范围0~100kg，电路中电流变化范围0.1~0.6A，求:
(1)则电源电压为多大？
(2)滑动变阻器的最大值为多少？
44．如图所示，小王站在高4m、长8m的斜面上，将重200N的木箱A沿斜面从底端匀速拉上顶端，拉力大小恒为120N，所花的时间是10s。求：
(1)木箱A沿斜面方向的运动速度；
(2)小王对木箱A做功的功率；
(3)斜面的机械效率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】电流表指针偏转要偏转，则要电路中产生感应电流，产生感应电流的条件是：①电路闭合；②闭合电路中的一部分导体在磁场中做切割磁感线运动．
A. 导体AB向右运动，电路没有闭合．故A错误．
B. 导体AB沿磁场方向运动，电路没有闭合，且导体没有切割磁感线．故B错误．
C. 闭合开关，导体AB向左运动时，导体AB切割了磁感线．故C正确．
D. 闭合开关，导体AB沿磁场方向运动时，导体AB没有切割磁感线．故D错误．
2、A
【详解】A． 树荫下的光斑是小孔成像现象，是光的直线传播形成的，故A符合题意；
B． 水中倒影是平面镜成像，是光的反射现象，故B不合题意；
C． 雨后彩虹是光的色散，主要是光的折射形成的，故C不合题意；
D． 汽车后视镜是凸面镜成像，是光的反射形成的，故D不合题意。
故选A。
3、B
【详解】A．发生触电事故时应立即切断电源，故A项符合用电安全，不符合题意；
B．家庭电路中，开关控制用电器时，应接在火线与用电器的一侧，故B项不符合用电安全，符合题意；
C．电水壶属于带金属外壳的用电器，连接的时候需要连接地线，故C项符合用电安全，不符合题意；
D．使用验电笔时，金属笔尖接触检测部分，手指与金属笔尾部分接触形成通路，故D项符合用电安全，不符合题意。
4、D
【解析】A、图中三孔插座的左孔接地线、右孔接火线、中间接线柱接零线，应该是左零右火上接地，插座d连接错误，故A错；
BC、开关应该将开关接在火线和灯之间，所以开关c、电灯b连接错误，故BC错；
D、两孔插座的左零线、右火线，插座a连接正确，故D正确；
故选：D。
5、D
【详解】A．一切物体都具有内能，故A不正确；
B．内能与物体的质量和温度都有关系，温度高质量小的物体内能也不一定大，故B不正确；
C．晶体熔化过程中，吸收热量，内能增大，但温度保持不变，故C不正确；
D．液体温度升高时，分子运动加快，内能增加，故D正确。
故选D。
6、B
【解析】由于A. B. C. D四个是带电体，D带正电，B. D排斥，根据电荷间的相互作用可知B也带正电，C. B相互吸引，因为它们都是带电体，根据电荷间的相互作用可知C带负电，同时由于A. C排斥，故A带负电．综上所述，A. C带负电，B带正电．
点睛：根据电荷间的相互作用规律分析：同种电荷相互排斥，异种电荷相互吸引．
7、B
【详解】铝与铜的质量和吸收的热量相等，
c铝＞c铜，
由Q=cmΔt可知
Δt铝＜Δt铜，
铜上升的温度高于铝上升的温度，故选B。
8、C
【分析】(1)多个大功率用电器同时使用一个插座易造成电流过大，引发火灾；
(2)更换灯泡前，应断开电源开关，以防止触电；
(3)节约用电，在不使用灯的情况下，及时关灯；
(4)使用空调时，设置温度过低，既浪费电能，也对身体有害。
【详解】A．多个大功率用电器同时使用一个插座易造成电流过大，引发火灾，故A项不符合题意；
B．更换灯泡前，应断开电源开关，以防止人接触用电器时触电，故B项不符合题意；
C．做课间操的时候把教室的灯熄灭，减少灯的工作时间，可以达到节能的目的，故C项符合题意；
D．人体舒适温度在25℃左右，使用空调时，设置温度过低，既浪费电能，也对身体有害，故D项不符合题意。
【点睛】
本题考查的是日常生活中的一些安全用电常识，要求我们牢记安全用电常识，并在生活中加以运用，有一定的现实意义。
9、B
【详解】取水为研究对象，设在放出的热量Q，则有
甲和水在相同时间内放出的热量相等，故甲物质10min放出的热量也为2.52×105J。故选B。
10、A
【详解】A．发现有人触电时，需及时切断电源或用绝缘棒挑开通电裸导线，符合题意；
B．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，不符合题意；
C．高压输电线附近有高压，在下面放风筝时可能会发生高压触电事故，不符合题意；
D．因为湿的物体是导体，用湿布擦拭发光的电灯，容易发生触电事故，不符合题意。
11、C
【解析】由电路图可知，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。当电压表V1的示数时，电路中的电流最大，变阻器接入电路中的电阻最小，R1的功率最大，因串联电路中各处的电流相等，所以电路中的最大电流，因串联电路中总电压等于各分电压之和，所以R2两端的最小电压：，变阻器接入电路中的最小阻值：，电阻R1的最大电功率：；
当滑动变阻器接入电路中的电阻最大时电路中的电流最小，即：，此时电压表V2的示数：，
所以，电压表V2示数范围为 ，故A错误；
电流表A的示数范围为 ，故D错误；
滑动变阻器R2的阻值取值范围为，故B错误；
此时，电阻R1两端的最小电压： ，电阻R1的最小电功率：,所以，电阻R1的电功率取值范围为
，故C正确。
故选：C。
12、D
【解析】A. R的阻值增大，电路总电阻增大，根据欧姆定律知，电流减小，所以电流表示数变小，R的阻值增大，分得电压增多，所以电压表的示数变大，故A错误；
B. 根据乙图知，R的阻值为零时，电流最大为0.6A，得电源电压为：；
当R的阻值为最大60Ω时，电流最小为0.2A，得电源电压为：；
联合两式解得：，，故B错误；
C. 当电流为0.6A时，1s内电路消耗的电能为：
，故C错误；
D. 当R的阻值为零时，R0两端为电源电压18V；
当R的阻值为最大60Ω时，电流最小为0.2A，所以R0两端的电压为：
，即两端的电压变化范围为6V~18V，故D正确；
故选D．
点睛：综合考查了欧姆定律的应用，电路的动态分析，有一定难度，关键是根据乙图能列出两次电源电压的关系式，从而求出电源电压和R0的阻值，这种类型的题目综合性强，要多练习以求熟练解题．
13、A
【解析】A．电饭煲工作时，将电能转化为内能，加热食物，是利用电流的热效应工作的，故A符合题意；
B．电视机工作时，主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故B不符合题意；
C．D．洗衣机和油烟机工作时，主要是把电能转化为机械能，不是利用电流的热效应工作的，故CD不符合题意。
14、B
【详解】由图中磁感线可知两磁极相互排斥，小磁针静止时N极指向下方，磁感线的方向向外，所以两磁极均为N极，故B正确，ACD错误．
15、D
【详解】A．汽油发动机做功冲程是利用内能来做功的冲程，把内能转化为机械能，故A选项正确，不符合题意；
B．电动机在提供动力时消耗电能转来获得机械能，使汽车运动，故B选项正确，不符合题意；
C．发电机为蓄电池充电时，蓄电池发生化学反应，将电能转化为化学能，故C选项正确，不符合题意；
D．当汽车制动减速时，电动机还可以作为发电机为蓄电池充电，将机械能转化为电能，故D选项错误，符合题意。
16、C
【详解】磁场存在看不见摸不着，我们可以通过小磁针在磁场中偏转来感受磁场的存在，所以①正确。
磁感线是我们想象出来的线，真实不存在，所以②错误。磁体周围的磁感线从北极即N极发出，回到磁体南极即S极，所以③正确。地磁两极和地理两极刚好相反，所以④正确。故A、B、D项错误，C项正确。
17、B
【详解】A．两手互相摩擦时手发热，是由于克服摩擦力做功，将机械能转化为内能，属于做功改变物体的内能，不符合题意；
B．在烧开水，利用火焰直接加热，使物体的温度升高，是通过热传递的方式改变物体内能，符合题意；
C．锯木头木头发热，机械能转化为内能，属于做功改变物体的内能，不符合题意；
D．钻木取火，克服摩擦力做功，属于做功改变物体的内能，不符合题意。
故选B。
18、C
【详解】A．由图知，同时闭合开关S1和S3，导线将电源两极连接起来，则电路会出现短路，故A错误；
B．同时闭合开关S1和S2，则R1被短接(被短路)，只有R2接入电路，故B错误；
C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的并联规律，电路的总电阻变小，故C正确；
D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，变阻器连入电路中的电阻变小，根据电阻的串联规律，总电阻变小，根据P=可知，电路的总功率变大，故D错误。
19、D
【解析】AB、若电路发生断路故障时，换用更大功率的灯泡或增加电池数量，灯泡同样不发光，故AB错误；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故C错误；
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数；如果无示数，说明电路出现断路现象，然后检测出断路的位置，并进行处理；如果电流表有较小的示数，则是电路中电阻较大造成的，可移动滑片观察灯泡是否发光，故D正确．
20、B
【解析】A、柴油机和汽油机都属于内燃机，工作过程中将燃料燃烧释放出的内能转化为活塞的机械能，故A正确；B、工作过程中，汽油机吸入的是空气和汽油的混合物，柴油机吸入的是空气，故B错误；C、四冲程汽油机和柴油机的一个工作循环，四个冲程，活塞往复运动两次，曲轴连杆转两周，飞轮转两周，只有做功冲程对外做功一次，把内能转化为机械能，其它三个冲程靠飞轮的惯性完成．故C正确；D、柴油机属于压燃式压缩冲程末的温度比汽油机高，燃料燃烧更完全，效率比汽油机高，故D正确．故选B．
21、B
【详解】由题意可知，通过手机扫码，使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机，由题可知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制。
故选B。
22、A
【详解】A．气体容易被压缩说明了分子之间有间隙，符合题意；
BCD．两块铅块结合在一起、测力计的示数变大、两个露珠相遇后变成一个露珠，都能说明分子间存在着相互作用的引力，不符合题意。
故选A。
23、D
【详解】5G技术传递信息的载体不会是超声波，应该是电磁波；红黄绿三种颜色指示灯的连接方式应该是并联，不会是串联，否则三种颜色指示灯同时亮。
24、B
【解析】改变物体内能有两种方式：做功和热传递。做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化；热传递实质是热量从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分；两手摩擦时，克服摩擦力做功，是做功改变内能，故A不符合题意；用火烧水时，水从火吸热，使水的内能增加、温度升高，是热传递改变物体的内能，故B符合题意；锯木材时，是克服摩擦做功，是做功改变物体内能，故C不符合题意；钻木取火，是克服摩擦对木头做功，使得木头的内能增加，是做功改变内能，故D不符合题意，故选B。
25、C
【详解】A．在a到b的过程中，运动员对铅球有一个推力的作用且铅球在推力作用下移动了一段距离，所以在这个阶段，运动员对铅球做了功，故选项A正确；不符合题意；
B．在b到c的过程中，铅球已经离开人手，铅球不再受到手的推力，铅球是靠惯性向前运动一段距离，所以在这个阶段，运动员对铅球没有做功，故选项B正确；不符合题意；
C．在c到d的过程中，铅球始终受到重力作用，且铅球在重力作用下向下运动，所以在这个阶段，重力在对铅球做功，故选项C错误；符合题意；
D．在a到d的过程中，当手与铅球接触时做功，同时重力也会对铅球做功，故D正确；不符合题意。
26、D
【详解】电炉丝与导线串联，通过它们的电流I和通电时间t相等，由于Q=I2Rt，R电炉丝＞R导线，即电阻越大，相同时间内产生的热量越多，故选D．
27、B
【详解】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B．
28、C
【详解】开关在不同电路中的作用不相同，在串联电路中开关控制所有用电器，在并联电路中干路开关控制所有用电器；因此当用一个开关同时控制两只灯泡，则两只灯泡的连接方式可能是串联也可能是并联。故选C。
29、A
【详解】A．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，不能用手触及测电笔前端的金属探头，这样会造成人身触电事故，故A正确；
B．电视机天线与电线接触易引发触电，不符合安全用电原则，故B错误；
C．电动机外壳没有接地，若电动机漏电，这时人接触电动机有触电的危险，不符合安全用电原则，故C错误；
D．人靠近高压带电体极易引发触电，不符合安全用电原则，故D错误。
故选A。
30、B
【详解】AB．图甲所示，在一个配有活塞的厚壁玻璃筒中放一小团硝化棉，迅速向下压活塞，由于压缩玻璃筒内的空气对其做功，使得空气的内能增加，温度升高，故是将机械能转化为内能的过程，故与内燃机的压缩冲程相类似，故A错误，B正确；
CD．图乙所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，即该过程中消耗水蒸气的内能，产生机械能，故是将内能转化为机械能的过程，内能减小，故CD错误。
故选B。
二、填空题（每空1分，共10题，20分）
31、越剧烈 热传递 热值
【分析】由题意可知，本题考查了分子的热运动和温度的关系，以及对改变物体内能两种方式的辨别
【详解】[1]分子热运动和温度有关，温度越高，分子的热运动越剧烈。
[2]咸鱼放入油锅中，锅中高温的油放热，低温的咸鱼吸热，这是利用热传递的方式使咸鱼内能增加，温度快速升高。
[3]烧开一壶水所需的热量大致相等；用不同的燃料所花时间不同，说明在给水提供相等热量的前提下，两种燃料所消耗的质量不同，由公式可知，这两种燃料的热值不同。
32、
【解析】由右手螺旋定则知道，螺线管右侧为N极，根据异名磁极相互吸引知道，小磁针的右端为S极，左侧为N极，如图所示：
33、8888.8 4400 600 电能转化为内能
【详解】[1]电能表读数时，最后一位为小数位，因此读数为8888.8kW·h；
[2]根据公式可知，电能表允许接入的最大功率为
[3]根据公式可知，在这一段时间内消耗的电能为
又由公式可得，电热水壶的实际功率为
[4]电热水壶工作的过程中，将电能转化为水的内能。
34、电流 串联 40
【详解】[1][2]图中表盘上标示的物理量的单位是kA，则该仪表为电流表，是用来测量电流的仪表；使用时应串联连接在电路中。
[3]由图可知，0～0.4kA之间有10个格，则每一个格的示数为
=40A
即分度值为40A。
35、奥斯特 电磁起重机
【解析】丹麦物理学家奥斯特发现了电流的磁效应；通电导线周围有磁场，这就是的电流的磁效应，电磁起重机是利用该原理制成的；电饭煲是利用电流流过导体时发热而工作的，应用了电流的热效应．
36、3000 100
【详解】[1]小明所受重力：
完成一次引体向上，克服重力做的功：
连续做10次“引体向上”所做的总功是：
[2]小明在这段时间内做功的功率为：
37、U形管压强计 液体深度（方向） 阿基米德原理 排开液体的体积
【详解】[1]由图示可知，此实验仪器为U形管压强计；
[2]此实验仪器可以用来观察同种液体内在不同深度和方向上的压强；
[3]图乙所示的装置是验证物体浮力与其排开水的重力的关系，即阿基米德原理；
[4]V1是量筒中液体体积，V2为放入石块后液体体积，两者的差即为石块排开液体的体积
38、做功 比热容 热传递
【解析】汽车依靠发动机工作时的做功冲程，将内能转化为机械能，从而获得动力；
因为水的比热容较大，不同物质，质量相同，升高相同的温度，吸收更多的热量。所以用水作为汽车发动机的冷却剂；
发动机把热量传给水，热量从高温的发动机转移给低温的水，使水的内能增大，温度升高，是通过热传递的方式改变了水的内能。
39、并 L2断路
【详解】由电路图可知，闭合开关S后，电流从电源正极开始分支，分别经过两个灯泡再回到电源负极，因此两灯泡并联连接；图中电流表测L1支路的电流，电流表的示数不变，说明小灯泡L1没有故障，则故障在L2上；若L2短路，小灯泡L1也同时被短路，两个灯泡都不亮，所以只能是L2断路。
40、1kg酒精完全燃烧放出的热量是3.0×107J 等于
【解析】酒精的热值是3.0×107J/kg，表示的物理意义是1kg酒精完全燃烧放出的热量是3.0×107J；
5kg酒精和1kg酒精的质量不同，但是热值是燃料的一种特性，和燃料的质量大小无关，所以5kg酒精和1kg酒精的热值相等．
三、实验题（每空1分，共2题，15分）
41、匀速直线 2.4 2.4 平衡力 变大 接触面粗糙程度 压力 控制变量法
【详解】(1)[1]在研究滑动摩擦力的实验中，根据二力平衡条件，用弹簧测力计拉着木块在水平木板上做匀速直线运动。
(2)[2][3][4]弹簧测力计分度值为0.2N，所示的拉力为2.4N，根据二力平衡可知拉力与摩擦力是一对平衡力，则木块受到摩擦力大小等于拉力即2.4N。
(3)[5][6]如果在木块下加一粗糙的毛巾，粗糙度增大，则摩擦力将变大，说明滑动摩擦力大小与接触面粗糙程度有关。
(4)[7][8]根据控制变量法的思想，要探究滑动摩擦力的大小与压力的关系，需保持接触面不变，改变压力的大小。
42、见解析 B 0.2 0.76 右 不需要 灯泡在不同电压下的功率不同 灯丝温度升高，电阻增大
【详解】(1)[1]小灯泡的额定电压为3.8V，额定功率小于1W，额定电流小于0.27A，电压表应该选用大量程，测量灯泡的电压，电流表应选小量程，滑动变阻器与灯泡串联，如图所示
(2)[2]电流表无示数，说明电路处于断路状态，电压表示数明显，说明电压表测量电源电压，可能是小灯泡断路。故选B。
(3)[3]电流表量程为0~0.6A，分度值为0.02A，读数为0.2A。
[4]小灯泡的额定功率为
(4)[5]此时应使小灯泡两端的电压大于3.8V，应减小滑动变阻器的阻值，滑片应向右移动。
(5)[6][7]小灯泡的阻值会随温度的变化而变化，所以不需要多次测量求平均值。
(6)[8]小灯泡亮度增加，灯丝的温度也会增加，小灯泡的阻值随着温度升高而变大。
四、计算题（每题10分，共2题，20分）
43、 (1)6V；(2)50Ω
【详解】解：(1)由图知，变阻器与定值电阻串联，施加的力最大时滑片P移至电阻R的最下端，此时变阻器接入电路的阻值为0，电路中最有定值电阻接入电路，电路中的电流最大，即为0.6A，则电源电压为
(2) 由图知，变阻器与定值电阻串联，当变阻器以最大值接入电路时，电路的中的电流最小，即
电路中的总电阻为
则变阻器最大值为
答：(1)电源电压为6V；
(2)滑动变阻器的最大值为50Ω。
44、 (1)0.8m/s；(2)96W；(3)83.3%
【详解】(1)木箱在斜面上的速度为
(2)小王所用拉力对木箱做功
小王对木箱A做功的功率
(3)小王克服木箱重力做功
斜面的机械效率
答：(1)木箱A沿斜面方向的运动速度是；
(2)小王对木箱A做功的功率是；
(3)斜面的机械效率是。
