山东省临沂市兰山区2024-2025学年九年级（上）期中物理试卷（解析版）

这是一份山东省临沂市兰山区2024-2025学年九年级（上）期中物理试卷（解析版），共23页。试卷主要包含了 陕南晒秋别样美， 临沂炒鸡是一道经典美食等内容，欢迎下载使用。

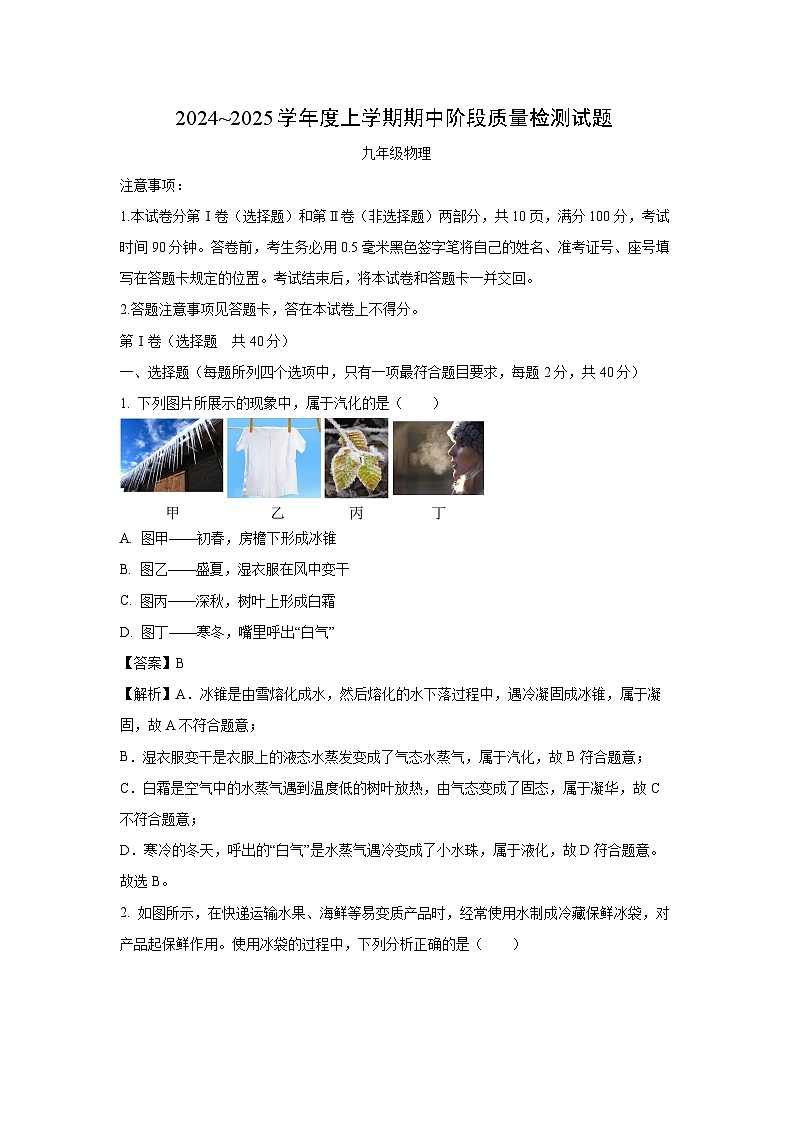

注意事项：
1.本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共10页，满分100分，考试时间90分钟。答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、准考证号、座号填写在答题卡规定的位置。考试结束后，将本试卷和答题卡一并交回。
2.答题注意事项见答题卡，答在本试卷上不得分。
第Ⅰ卷（选择题 共40分）
一、选择题（每题所列四个选项中，只有一项最符合题目要求，每题2分，共40分）
1. 下列图片所展示的现象中，属于汽化的是（ ）
A. 图甲——初春，房檐下形成冰锥
B. 图乙——盛夏，湿衣服在风中变干
C. 图丙——深秋，树叶上形成白霜
D. 图丁——寒冬，嘴里呼出“白气”
【答案】B
【解析】A．冰锥是由雪熔化成水，然后熔化的水下落过程中，遇冷凝固成冰锥，属于凝固，故A不符合题意；
B．湿衣服变干是衣服上的液态水蒸发变成了气态水蒸气，属于汽化，故B符合题意；
C．白霜是空气中的水蒸气遇到温度低的树叶放热，由气态变成了固态，属于凝华，故C不符合题意；
D．寒冷的冬天，呼出的“白气”是水蒸气遇冷变成了小水珠，属于液化，故D符合题意。
故选B。

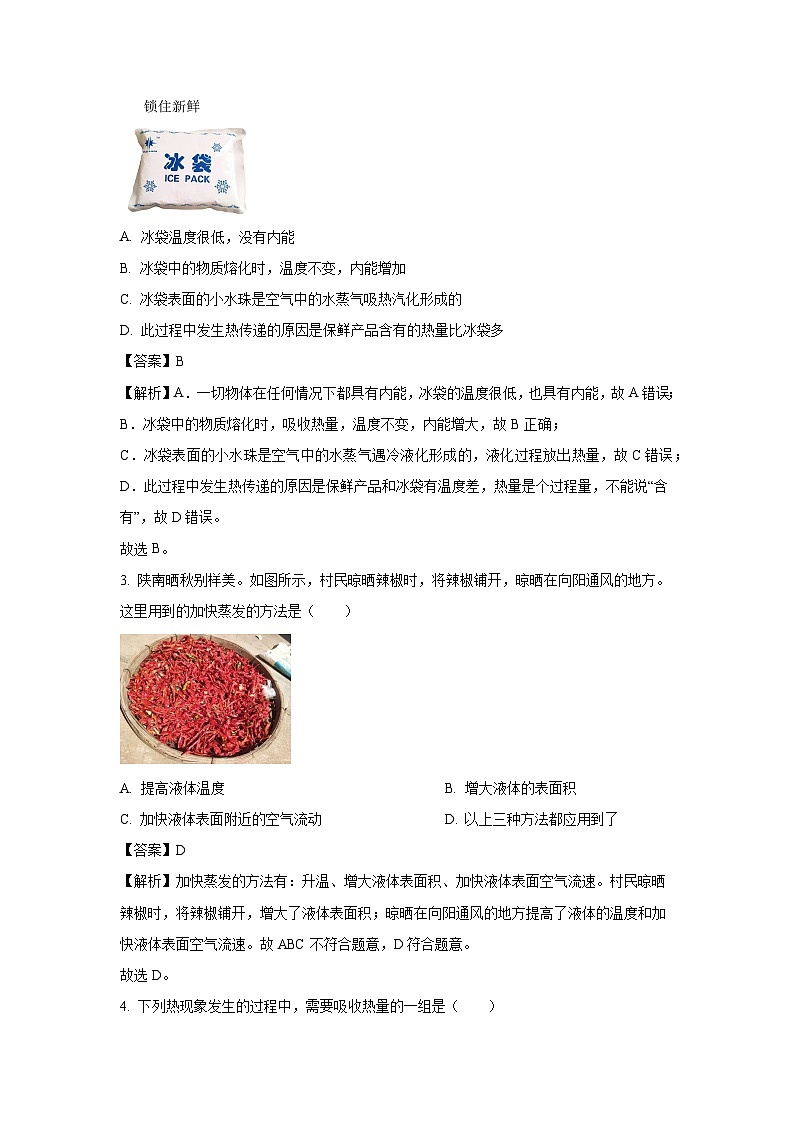

2. 如图所示，在快递运输水果、海鲜等易变质产品时，经常使用水制成冷藏保鲜冰袋，对产品起保鲜作用。使用冰袋的过程中，下列分析正确的是（ ）
A. 冰袋温度很低，没有内能
B. 冰袋中的物质熔化时，温度不变，内能增加
C. 冰袋表面的小水珠是空气中的水蒸气吸热汽化形成的
D. 此过程中发生热传递的原因是保鲜产品含有的热量比冰袋多
【答案】B
【解析】A．一切物体在任何情况下都具有内能，冰袋的温度很低，也具有内能，故A错误；
B．冰袋中的物质熔化时，吸收热量，温度不变，内能增大，故B正确；
C．冰袋表面的小水珠是空气中的水蒸气遇冷液化形成的，液化过程放出热量，故C错误；
D．此过程中发生热传递的原因是保鲜产品和冰袋有温度差，热量是个过程量，不能说“含有”，故D错误。
故选B。
3. 陕南晒秋别样美。如图所示，村民晾晒辣椒时，将辣椒铺开，晾晒在向阳通风的地方。这里用到的加快蒸发的方法是（ ）
A. 提高液体温度B. 增大液体的表面积
C. 加快液体表面附近的空气流动D. 以上三种方法都应用到了
【答案】D
【解析】加快蒸发的方法有：升温、增大液体表面积、加快液体表面空气流速。村民晾晒辣椒时，将辣椒铺开，增大了液体表面积；晾晒在向阳通风的地方提高了液体的温度和加快液体表面空气流速。故ABC不符合题意，D符合题意。
故选D。
4. 下列热现象发生的过程中，需要吸收热量的一组是（ ）

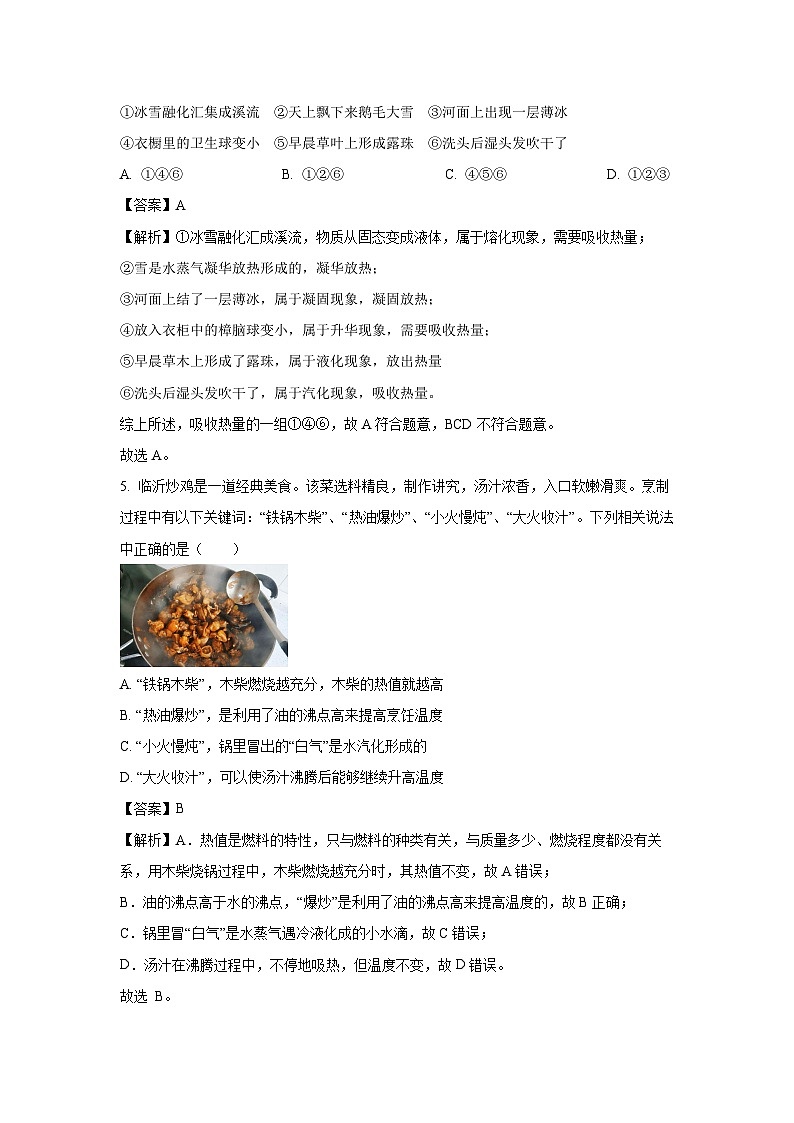

①冰雪融化汇集成溪流 ②天上飘下来鹅毛大雪 ③河面上出现一层薄冰
④衣橱里的卫生球变小 ⑤早晨草叶上形成露珠 ⑥洗头后湿头发吹干了
A. ①④⑥B. ①②⑥C. ④⑤⑥D. ①②③
【答案】A
【解析】①冰雪融化汇成溪流，物质从固态变成液体，属于熔化现象，需要吸收热量；
②雪是水蒸气凝华放热形成的，凝华放热；
③河面上结了一层薄冰，属于凝固现象，凝固放热；
④放入衣柜中的樟脑球变小，属于升华现象，需要吸收热量；
⑤早晨草木上形成了露珠，属于液化现象，放出热量
⑥洗头后湿头发吹干了，属于汽化现象，吸收热量。
综上所述，吸收热量的一组①④⑥，故A符合题意，BCD不符合题意。
故选A。
5. 临沂炒鸡是一道经典美食。该菜选料精良，制作讲究，汤汁浓香，入口软嫩滑爽。烹制过程中有以下关键词：“铁锅木柴”、“热油爆炒”、“小火慢炖”、“大火收汁”。下列相关说法中正确的是（ ）
A. “铁锅木柴”，木柴燃烧越充分，木柴的热值就越高
B. “热油爆炒”，是利用了油的沸点高来提高烹饪温度
C. “小火慢炖”，锅里冒出的“白气”是水汽化形成的
D. “大火收汁”，可以使汤汁沸腾后能够继续升高温度
【答案】B
【解析】A．热值是燃料的特性，只与燃料的种类有关，与质量多少、燃烧程度都没有关系，用木柴烧锅过程中，木柴燃烧越充分时，其热值不变，故A错误；
B．油的沸点高于水的沸点，“爆炒”是利用了油的沸点高来提高温度的，故B正确；
C．锅里冒“白气”是水蒸气遇冷液化成的小水滴，故C错误；
D．汤汁在沸腾过程中，不停地吸热，但温度不变，故D错误。
故选 B。
6. 近期河南多地出现干旱的情况，为了缓解农田干旱无法种植，各地政府采用人工降雨的措施，如图所示。该措施是将大量的干冰（固态的二氧化碳）发射到空中，从而达到降雨的效果，下列有关人工降雨的说法正确的是（ ）
A. 人工降雨是利用干冰熔化形成的B. 干冰在常温下容易升华放热
C. 人工降雨是由于干冰汽化形成的D. 人工降雨是利用干冰升华导致水蒸气遇冷形成的
【答案】D
【解析】人工降雨是利用干冰升华吸热，使周围冷空气层中的温度急剧下降，冷空气层中的水蒸气遇冷变成小冰晶，小冰晶逐渐变大后下落，遇到暖气流熔化成水滴，从而形成雨，故D正确。
故选D。
7. 如图所示是探究固体熔化过程中温度的特点时，小华做出的温度随时间变化的图像。下列说法中正确的是（ ）
A. 该物体是非晶体，熔点为80℃
B. 该物体熔化过程共持续了10min
C. 该物体在第7min之后处于固液共存状态
D. 该物体在第7min时的内能大于第3min时的内能
【答案】D
【解析】A．该固体熔化时温度不变，是晶体，熔点为80℃，故A错误；
B．该固体熔化从第3min开始，到第7min结束，熔化过程持续了大约4min，故B错误；
C．该物体在第7min熔化结束，之后处于液态，故C错误；
D．该固体在熔化过程中，不断吸热，温度不变，内能增大，因此在第7min时的内能大于第3min时的内能，故D错误。
故选D 。
8. 大多数汽车采用汽油机作为发动机，如图是单缸四冲程汽油机的工作循环示意图，下列说法中不正确的是（ ）
A. 一个工作循环的正确顺序是：丁、甲、丙、乙
B. 丁冲程是吸气冲程，吸入的是汽油和空气的混合物
C. 乙冲程是把内能转化为机械能
D. 气缸内气体的内能最大的是丙冲程
【答案】C
【解析】ABC．甲图气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程，将机械能转化为了内能，是第二冲程； 乙图排气门打开，活塞向上运动，气缸容积减小，是排气冲程，没有能量的转化，是第四冲程； 丙图气门都关闭，活塞向下运行，气缸容积增大，是做功冲程，将内能转化为机械能，是第三冲程； 丁图进气门打开，活塞向下运行，气缸容积增大，是吸气冲程，吸入的是汽油和空气的混合物，是第一冲程，所以一个工作循环的正确顺序是：丁、甲、丙、乙，故AB正确，不符合题意，C不正确，符合题意；
D．做功冲程中电火花点火后的瞬间，汽油燃烧产生高温高压的燃气，此时气缸中的温度最高、内能最大，故D正确，不符合题意。
故选C。
9. 2024年10月30日4时27分，“长征二号F遥十九”运载火箭在酒泉卫星发射中心点火发射，将“神舟十九号”载人飞船成功送入太空预定轨道，如图所示。下列说法不正确的是（ ）
A. 火箭发动机属于热机
B. 火箭发动机将燃料燃烧释放的内能转化为机械能
C. 火箭利用偏二甲肼作燃料，是因为偏二甲肼的比热容大
D. 火箭能承受与大气剧烈摩擦导致的高温，其外壳具有熔点较高的特点
【答案】C
【解析】A．利用内能做功的机械叫热机，火箭的发动机利用内能做功，将内能转化成机械能，火箭发动机属于热机，故A正确，不符合题意；
B．火箭发动机的燃料燃烧释放的内能，再将内能转化为机械能，故B正确，不符合题意；
C．火箭利用偏二甲肼作燃料，是因为偏二甲肼的热值大，和其它燃料相比，同质量的偏二甲肼燃烧释放的热量更多，故C错误，符合题意，
D．火箭能承受与大气剧烈摩擦机械能转化成内能，导致外壳的高温，其外壳具有熔点较高的特点，使外壳不至于因温度过高而熔化，故D正确，不符合题意。
故选C。
10. 小朋友在玩滑梯时，头发一根根竖了起来，出现了“怒发冲冠”的现象，如图所示。对于这一现象，下列解释正确的是（ ）
A. 身体与滑梯摩擦时，创造了电荷，导致身体带电
B. 身体与滑梯摩擦时，只有身体带电，滑梯不带电
C. 头发与头发之间所带的电荷是异种电荷
D. 由于同种电荷相互排斥，导致头发竖了起来
【答案】D
【解析】小朋友在玩滑梯时，与滑梯间摩擦生电，摩擦生电，是电荷发生了转移，身体和滑梯都带电，由于头发带上了同种电荷相互排斥而竖起来。故ABC错误，D正确。
11. 对如图所示的三个电路，状态判断正确的是（ ）
A. 甲断路、乙短路、丙通路
B. 甲通路、乙短路、丙断路
C. 甲断路、乙通路、丙短路
D. 甲短路、乙断路、丙通路
【答案】A
【解析】图甲中，开关断开，电路断路，图乙中，电流不能过灯泡，处于短路，图丙中，开关闭合，电路通路，故A正确，BCD错误。
故选A。
12. 下列关于电流和电路的说法中，正确的是（ ）
A. 用电器是提供电压的装置
B. 电路中有电源，不一定有电流
C. 导体中自由电子定向移动的方向就是电流的方向
D. 在连接、检修、拆除电路之前，都应将开关闭合
【答案】B
【解析】A．电源是提供电压装置，故A错误；
B．电路中有电源，且电路是通路时，电路中才有电流，故B正确；
C．物理学规定：正电荷定向移动的方向为电流的方向，自由电子带负电，所以自由电子定向移动的方向与电流方向相反，故C错误；
D．为了保护电流，在连接检修、拆除电路之前都应将开关断开，故D错误。
故选B。
13. 下列电路图中，与实物电路对应的是（ ）
A. B.
C. D.
【答案】A
【解析】由实物图可知，电流从电源正极流出后分两支，一支过开关S2、L2；另一支过电流表、L1，会合后经开关S1回电源负极，两灯泡并联，故A符合题意，BCD不符合题意。
故选A。
14. 如图所示，使用空气炸锅时发现：仅闭合定时开关产生冷风，同时闭合定时开关和温控开关产生热风，不会出现只发热不吹风的现象。则其电路可能是（ ）
A. B.
C. D.
【答案】A
【解析】可以单独产生冷风，说明吹风的电动机与发热的发热管是并联的；电动机与发热管都受定时开关影响，说明定时开关在干路上。两个开关都闭合才发热，说明温控开关在发热管所在支路上。故A符合题意，BCD不符合题意。
故选A。
15. 如图所示的电路中，电阻R1和R2均能正常工作，电源电压恒为1.5V。闭合开关后，电压表的示数为0.9V，则下列说法错误的是（ ）
A. 电阻R1和R2串联
B. 通过R2的电流小于通过R1的电流
C. 电阻R2两端的电压为0.6V
D. 若R2发生短路，电压表示数将变为1.5V
【答案】B
【解析】AB．根据电路图可知，闭合开关，两电阻串联接入电路，电流表测通过电路的电流，串联电路各处电流相等，通过R2的电流等于通过R1的电流，故A正确，不符合题意，B错误，符合题意；
C．电压表测R1两端的电压，R1两端的电压为0.9V，因串联电路总电压等于各部分电压之和，则R2两端的电压为
故C正确，不符合题意；
D．当R2发生短路，此时电压表测量电源电压，电压表示数将变为1.5V，故D正确，不符合题意。
故选B。
16. 如图所示，甲为某调光台灯，乙为该调光台灯用到的电位器的结构图，A、B、C为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析正确的是（ ）
A. 电位器应与灯泡并联
B. 电位器是通过改变接入电路中电阻丝的粗细来改变灯泡亮度的
C. 若只将A、C接入电路，顺时针转动旋钮时灯泡变暗
D. 若只将B、C接入电路，顺时针转动旋钮时灯泡变亮
【答案】D
【解析】A．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故A错误；
B．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流，达到改变灯泡亮度的目的，故B错误；
C．若只将A、C接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故C错误；
D．若只将B、C接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故D正确。
故选D。
17. 如图所示，电源电压3V保持不变，定值电阻为5Ω，滑动变阻器的最大阻值为10Ω。闭合开关后，滑片由b端向a端移动的过程中，以下说法正确的是（ ）
A. 电流表的示数减小
B. 电压表的示数减小
C. 电压表示数与电流表的示数之比不变
D. 当滑片移到a端时，电流表示数为0.2A
【答案】C
【解析】AB．由图可知，定值电阻和滑动变阻器串联，电压表测量定值电阻两端电压，电流表测电路中电流，滑片由b端向a端移动的过程中，滑动变阻器接入电路中的阻值变小，故电路中电流变大，电流表的示数变大，定值电阻的阻值不变，根据公式可知定值电阻两端电压变大，电压表的示数变大，故AB错误；
C．电压表示数与电流表的示数之比等于定值电阻的阻值，定值电阻的阻值不变，故电压表示数与电流表的示数之比不变，故C正确；
D．当滑片移到a端时，滑动变阻器接入电路的阻值为0，电路为只有定值电阻的简单电路，故电流表的示数为
故D错误。
18. 小松同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，下列说法中错误的是（ ）
A. 依据图像可得导体电阻分别为、
B. 导体两端的电压为零时，通过导体的电流为零，电阻也为零
C. 若只将甲、乙导体串联在电路中，当电路电流为0.2A时，电源电压为3V
D. 若只将甲、乙导体并联在电路中，当电源电压为2V时，电路总电流为0.6A
【答案】B
【解析】A．由图像知道，当U甲=3V时，I甲=0.6A，由知道，甲的电阻为
当U乙=3V时，I乙=0.3A，由知道，乙的电阻为
故A正确，不符合题意；
B．导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，故B错误，符合题意；
C．若只将甲、乙导体串联在电路中，当电路电流为0.2A时，因串联电路电流处处相等，所以通过两电阻的电流均是0.2A，由图像知道，两电阻两端的电压分别是，，因串联电路的总电压等于各部分电压之和，所以，电源电压为
故C正确，不符合题意；
D．将甲、乙两导体并联到电压为2V的电源上时，因并联电路中各支路两端的电压相等，所以，两电阻两端的电压均为2V，由图像知道，通过两电阻的电流分别为I甲=0.4A，I乙=0.2A，因并联电路中干路电流等于各支路电路之和，所以，干路电流
故D正确，不符合题意。
19. 如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮．调节变阻器滑片P，灯泡L1的亮度发生变化，但灯泡L2始终不亮．出现这一现象的原因可能是（ ）
A. 灯泡L2灯丝断了
B. 滑动变阻器短路了
C. 灯泡L2短路了
D. 滑动变阻器接触不良
【答案】C
【解析】分析实物图，看出灯泡L1和L2是串联连接，闭合开关，观察发现灯泡L1亮，说明电路不是断路，AD错误；L2不亮有可能是L2这里发生了短路故障，正确选C．
20. 如图所示电路，电源电压不变，闭合S1和S2，灯泡L1和L2均能正常发光，电流表和电压表均有示数。下列分析正确的是（ ）
①只闭合S1，电压表可以测量出电源两端的电压
②只闭合S1，电流表可以测量出通过L2的电流
③先闭合S1，再闭合S2，L1的亮度不变
④先闭合S1，再闭合S2，电流表和电压表的示数均不变
A. 只有①②③正确B. 只有②③④正确
C. 只有①②④正确D. 只有①③④正确
【答案】D
【解析】①②．只闭合S1，电路为只有L1的简单电路，电流表测电路中的电流，即L1的电路，电压表测L1两端的电压，即电源电压，故①正确，②错误；
③④．先闭合S1，电路为只有L1的简单电路，电流表测电路中的电流；再闭合S2，两灯泡并联，电流表测通过L1的电流，电压表测电源电压，L1两端电压不变，因此通过L1的电流大小不变，即电流表示数不变，L1的的亮度不变，电流表和电压表的示数均不变，故③④正确，故D正确，ABC错误。
故选D。
第Ⅱ卷（非选择题共60分）
注意事项：
第Ⅱ卷所有题目的答案，考生须用0.5毫米黑色签字笔答在答题卡规定的区域内。
二、填空题（每空1分，共18分）
21. 如图所示为四个轻质小球相互靠近时的现象。如果甲带正电，则丙带_____电，丁_______带电（选填“一定”、“可能”或“不可能”）。
【答案】负 可能
【解析】[1][2]由同种电荷相互排斥，异种电荷相互吸引可知，乙、丙相互排斥，说明乙、丙一定带同种电荷；甲、乙相互吸引，甲带正电，则乙一定带负电，则丙也一定带负电；由异种电荷相互吸引和带电物体会吸引轻小物体可知，丙、丁相互吸引，说明丁带正电或不带电。
22. 汽车已经成为现代生活不可缺少的一部分，其工作过程与许多物理知识有关。
（1）内燃机是燃油汽车的“心脏”，燃料燃烧时将化学能转化为内能。某内燃机的能量流向如图甲所示，根据给出的信息，该内燃机的效率为________。有一种采用“涡轮增压”技术的发动机，给汽缸内输入更多的空气，使燃料燃烧更充分，更节能。和普通发动机相比，其热机效率________（选填“更高”、“更低”或“不变”）。
（2）汽车在转向前，司机会拨动转向横杆，使左转向灯单独亮，或者右转向灯单独亮，这两个转向灯在电路中的连接方式为________（选填“串”或“并”）联，转向横杆相当于电路中的________（选填“用电器”或“电源”“开关”）。给汽车蓄电池充电时，蓄电池相当于电路中的________（选填“用电器”或“电源”“开关”）。
（3）酷热的夏季，在高速公路服务区内，交警会强制一些重型汽车在降温池里停留一会，如图乙所示。这是因为汽车在高速行驶过程中，通过________的方式增加轮胎的内能，使轮胎的温度升高；轮胎停在水中，是通过________的方式减少内能，降低温度，以保行车安全。（均选填“做功”或“热传递”）
（4）寒冷的冬季，坐满人的汽车门窗紧闭，水蒸气液化成小水珠附着在玻璃车窗________（选填“内”或“外”）侧，使玻璃变模糊，水蒸气变成水珠会________（选填“吸收”或“放出”）热量。
【答案】（1）30% 更高 （2）并 开关 用电器 （3）做功 热传递 （4）内 放出
【解析】（1）[1]根据给出的信息可知，该内燃机的效率为
[2]“涡轮增压”技术的发动机，给汽缸内输入更多的空气，使燃料燃烧更充分，发动机燃烧同样的燃料做的功更多，和普通发动机相比，其热机效率更高。
（2）[1][2]汽车左、右转向灯可以单独工作，互不影响，两个转向灯是并联的；转向横杆相当于电路中的开关，可以控制转向灯的工作。
[3]给汽车蓄电池充电时，蓄电池消耗电能，相当于电路中用电器。
（3）[1][2]汽车在高速行驶过程中，轮胎和地面摩擦，内能增加，温度升高，这是通过做功方式增加轮胎的内能；轮胎停在水中，水吸收轮胎的热量，这是通过热传递的方式减少轮胎的内能，降低温度，以保行车安全。
（4）[1][2]寒冷的冬季，坐满人的汽车门窗紧闭，车内的水蒸气遇到冷的车玻璃液化成小水珠，附着在玻璃车窗内侧，使玻璃变模糊，水蒸气变成水珠会放出热量。
23. 有一种新型LED灯带，它由20个相同的LED灯串联组成的，若通过第一个LED灯的电流是10mA，则通过第20个LED灯的电流是________A；接入家庭电路正常工作时，每个LED灯两端的电压是________V。小聪发现该LED灯带有一个灯不亮了，但是其余的灯都亮，则不亮的灯发生的故障是________（选填“开路”或“短路”）。
【答案】0.01 11 短路
【解析】[1]根据串联电路电流的特点：串联电路电流处处相等，所以通过第20个灯的电流与通过第一个灯的电流相等，即10mA=0.01A。
[2]根据串联电路电压的特点：串联电路总电压等于各用电器两端电压之和，由于20个灯泡相同且家庭电路电压，所以每个LED灯两端的电压为
[3]一个灯不亮了，其余的灯都亮，说明电路是通路，不亮的灯发生的故障是短路。因为如果不亮的灯发生的故障是开路，整个电路都会断开，其余的灯也不会亮。
24. 为了保护学生的视力，很多学校教室里的日光灯全部更换成如图所示的LED护眼灯。每间教室里9盏护眼灯并联，正常工作时通过每盏灯的电流约为0.2A，则干路电流为________A。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会________（选填“变大”、“变小”或“不变”）。
【答案】1.8 变大
【解析】[1]根据并联电路中电流规律可知，干路电流为
[2]老师又打开了教室中的多媒体设备，支路会增加一条，则干路电流会变大。
25. 将电阻R1与阻值为20Ω的电阻R2接入电源电压恒定的电路，如图所示。闭合开关S，电流表A1的示数为0.45A，电流表A2的示数为0.3A。则通过R2的电流为________A；电源电压为________V。
【答案】0.15 3
【解析】[1]如图，闭合开关，两个电阻并联，电流表A1测干路电流，A2测通过R1的电流，通过R2的电流为
[2]并联电路各支路的电压等于电源电压，电源电压为
三、作图与实验探究题（26题8分，27题4分，28题4分，29题8分，共24分）
26. 如图是探究“水的沸腾特点”的实验装置。
（1）组装器材时，应先固定图甲中的铁圈________（选填“1”或“2”）；调整铁圈确定高度时________（选填“需要”或“不需要”）点燃酒精灯；
（2）小明按照老师要求在烧杯中注入适量的水，用酒精灯加热，直到水沸腾。在水沸腾前观察到的是图乙中的________（选填“a”或“b”）图；
（3）有一组同学安装好实验器材后，在烧杯中倒入热水，目的是________；
A. 缩短加热时间B. 减少热量散失C. 提高水的沸点
（4）另外两组同学选用相同的实验装置完成实验，他们分别绘制的温度随时间变化的图像如图丙中a、b所示，由图像可以判断水的沸点为________℃，水在沸腾过程中温度的特点是________；
（5）撤掉酒精灯一会儿后，水停止沸腾，说明水的沸腾过程需要不断________；
（6）如果操作及实验器材均无问题，两个小组得到图丙a、b两种不同图像的原因可能是水的________不同（选填“初温”、“质量”或“比热容”）。
【答案】（1）2 需要 （2）a （3）A （4）97 吸收热量，温度保持不变 （5）吸收热量 （6）质量
【解析】（1）[1]实验时酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度，安装实验器材应按照自下而上顺序进行，应先固定图甲中的铁圈2。
[2]按规范要求，调节酒精灯上方摆放着石棉网和烧杯的铁圈的高度时，需要点燃酒精灯。
（2）水沸腾之前，下层水的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小，a符合水沸腾前的现象；水沸腾时，整个容器中水温相同，水内部不停地汽化，产生大量的水蒸气进入气泡，气泡变大，b符合水沸腾时的现象；则在沸腾前过程中，先观察到的是图乙中的a图。
（3）为了节约实验时间，采取的措施有提高水的初温，减少水的质量，用酒精灯的外焰加热等都是可以的，所以，在烧杯中倒入热水，目的是缩短加热时间，故 A符合题意，BC不符合题意。
故选A。
（4）[1][2]由图象丙可知，图线在97℃成为直线，温度不再随时间增加而上升，所以分析图像可知，水的沸点是97°C；水在沸腾过程中温度的特点是：吸收热量，温度保持不变。
（5）加热过程中，水持续沸腾，撤掉酒精灯一会儿后，水停止沸腾，说明水的沸腾过程需要不断吸收热量。
（6）两个小组得到图丙a、b两种不同图像，水的初温、沸点相同，沸腾前加热的时间不同，原因可能是水的质量不同，水多的需要的加热时间长，也可能是火焰大小不同，火焰小的需要的时间长。
27. 为了探究不同物质的吸热能力，在两个相同的容器中分别装入质量、初温都相同的液体A、B，并且用相同的装置加热，如图甲、乙所示。
（1）经观察，图乙中器材有一处明显错误。为改正此错误，应进行的操作是________；
（2）实验前，应向两个烧杯中加入________（选填“质量”或“体积”）相同的两种不同液体；
（3）根据实验数据，做出了两种液体的温度随时间变化的图像如图丙所示。分析可知，两温度计示数都从10℃升高到30℃时，A吸收的热量________（选填“大于”、“小于”或“等于”）B吸收的热量；冬天，如果你想自制暖手袋，应选液体________（选填“A”或“B”）作为供暖物质，其效果更佳。
【答案】（1）把温度计（或：上边的铁圈）向上调节 （2）质量 （3）大于 A
【解析】（1）图乙中器材有一处明显错误：温度计的玻璃泡碰到了烧杯底，为改正此错误，应进行的操作是：把温度计（或：上边的铁圈）向上调节。
（2）由于物体吸热多少还与物体的质量有关，为了便于比较，实验中，应控制两种不同液体的质量相等。
（3）[1][2]实验中，加热装置相同，可用加热时间来表示液体吸收热量的多少；由图乙可知，两温度计示数都升高到30°C时，A加热时间比B长，A吸收的热量大于B吸收的热量，由此可判断处， A液体的吸热能力比B强。吸热能力强的物质放热能力也强，所以冬天想自制暖手袋，应选液体A作为供暖物质，其效果更佳。
28. 在“探究并联电路中的电流特点”实验中，图甲是某探究小组同学设计的电路图。
（1）图乙是该小组连接的电路，闭合开关S电流表测量的是通过________（选填“A”、“B”或“C”）处的电流；
（2）小成同学测量通过A处电流时，L1正常发光，L2忽亮忽灭，他接下来的操作应该是________；（写出一条即可）
（3）该小组同学换用不同规格的小灯泡进行实验，用电流表多次测A、B、C三点电流，记录实验数据如下表。
分析表中数据，以下说法不合理的是________；
A. 四次实验中电流表选用量程为0~0.6A
B. 表中的数据均在误差范围内
C. 此实验还可测量更多组数据
D. 通过多次实验，可避免偶然性
（4）分析表中实验数据，在误差允许范围内，可得出的结论是________。（选填字母代号）
A. 并联电路中各处电流都相等
B. 并联电路中干路电流等于各支路电流之和
C. 并联电路中电阻值越大的支路电流就越大
【答案】（1）B （2）拧紧灯泡L2 （3）B （4）B
【解析】（1）识别乙图，两个支路一条是L1单独接入，另一条支路是L2和电流表串联接入电路，所以电流表测量L2的电流，即B处的电流。
（2）L1与L2此时是并联关系，若L2忽亮忽灭，可能是 L2所在支路接触不良导致，可以检查L2支路的接线柱是否连接好，或者检查L2是否拧紧，或更换L2的灯座、更换灯泡L2、更换与灯泡L2相连的导线。
（3）A．所有示数没有超过0.6A，应选择小量程来提高数据的精确度，故A正确，不符合题意；
B．第4次实验Ic的电流与两个支路之和差距过大，不在误差允许范围内，故B错误，符合题意；
C．此实验还可以继续换不同规格灯泡，或者换电源电压进行实验，测量更多数据，寻找普遍规律，故C正确，不符合题意；
D．本实验为探究实验，多次实验的目的是避免实验结论出现偶然性，故D正确，不符合题意。
（4）第四组数据错误，观察表中前三组数据可得，在误差范围内，并联电路中，各支路电流之和等于干路电流，故选B。
29. 小华利用如图甲所示的电路“探究电流与电压的关系”，阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一个，滑动变阻器上标有“20Ω 1A”字样。
（1）请用笔画线代替导线，在图乙中完成电路连接________；（要求滑动变阻器的滑片向右滑动时，其接入电路的阻值减小）
（2）开关闭合前，小华发现电流表的指针指在零刻度线左端（如图丙），其原因是________（选填字母代号）；
A. 电流表所选量程太大
B. 电流表指针没有校零
C. 电流表正、负接线柱接反了
（3）解决以上问题后进行实验，并将测量数据记录到下列表格中，第5次实验电流表示数如图丁所示，此时通过电阻的电流为_______A。分析表中数据可得：当电阻一定时，________；
（4）小华利用图乙所示电路继续探究“电流与电阻的关系”，图戊是根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为________V；当R的电阻由5Ω更换为10Ω时，闭合开关后，电压表的示数________（选填“变大”或“变小”），此时应向________（选填“左”或“右”）移动滑片，使电压表的示数与上次相同，进而读取电流表数值。
【答案】（1） （2）B （3）0.30 电流与电压成正比例 （4）2.5 变大 左
【解析】（1）由题意可知电压表测定值电阻两端电压，因此需要并联在定值电阻两端；要求滑动变阻器的滑片向右滑动时，其接入电路的阻值减小，因此滑动变阻器接入部分为右侧，如图所示：
（2）闭合开关前，小亮发现电流表的指针指在零刻度线左端，说明电流表没有调零，故B符合题意，AC不符合题意。
故选B。
（3）[1]图丁中电流表量程为0~0.6A,分度值为0.02A，因此第五组电流为0.30A。
[2]由表格中数据可知，电压增大为原来的几倍，通过的电流也增大为原来的几倍，故得出的结论：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）[1]由图像可知电阻为5Ω时电流为0.5A，则电压为
[2][3]探究电流与电阻的实验中应控制电压不变，当R的电阻由5Ω更换为10Ω时，定值电阻分压变大，电压表示数变大。为了保证定值电阻两端电压不变，应该将滑动变阻器接入阻值调大，故滑动变阻器滑片向左移动。
四、计算题（30题9分，31题9分，共18分）
30. 如图甲、乙所示，班级组织户外野炊活动，同学们大展厨艺，“煎”、“炸”、“蒸”、“煮”、“烤”，献上一道道美味佳肴；小明所在的“火力小分队”负责收集干木柴并煮水饺。在水饺入锅之前，需要先点燃干木柴，把锅内10kg的水从20℃加热到100℃。已知：水的比热容为，木柴热值为1.2×107J/kg，干木柴完全燃烧放出的热量中有10%被水吸收。求此过程中：
（1）水吸收的热量；
（2）至少需要多少质量的干木柴。
【答案】（1）3.36×106J （2）2.8kg
【解析】（1）水吸收的热量Q吸=c水m水Δt=4.2×103J/(kg·℃)×10kg×(100℃-20℃)=3.36×106J
（2）干木柴完全燃烧放出的热量
由得
至少需要干木柴质量
31. 冬天即将来临，爱好钻研、乐于实践的小聪同学对自己的小动物饲养箱进行升级改造，以电压恒定的蓄电池为电源，加装了照明灯和电热系统，如图甲所示。电路基本构造如图乙所示，L是阻值为60Ω的白炽灯泡，R1是阻值为10Ω的发热电阻，为滑动变阻器，用来控制R1以调节箱内温度。已知单独闭合开关时，通过灯泡的电流为0.2A；单独闭合开关S2，且滑片调到最右端时，R1两端的电压为8V。求：
（1）电源电压；
（2）单独闭合开关S2，且滑片调到最右端时，通过R1的电流；
（3）R2的最大阻值。
【答案】（1）12V （2）0.8A （3）
【解析】（1）单独闭合开关时，电路中只有灯泡接入电路，通过灯泡的电流为0.2A，灯泡的阻值为60Ω，则电源电压为
（2）单独闭合开关S2，滑动变阻器与定值电阻串联，且滑片调到最右端时，R1两端的电压为8V，R1的阻值为10Ω，通过R1的电流为
（3）单独闭合开关S2，且滑片调到最右端时，定值电阻与滑动变阻器串联，通过的电流为0.8A，滑动变阻器接入的阻值最大，此时滑动变阻器两端电压为
R2的最大阻值为
次数
IA/A
IB/A
Ic/A
1
0.22
0.28
0.50
2
0.30
0.22
0.52
3
0.24
0.22
0.46
4
0.28
0.30
0.28
次数
1
2
3
4
5
U/V
1.0
1.5
2.0
2.5
3.0
I/A
0.10
0.15
0.20
0.25
