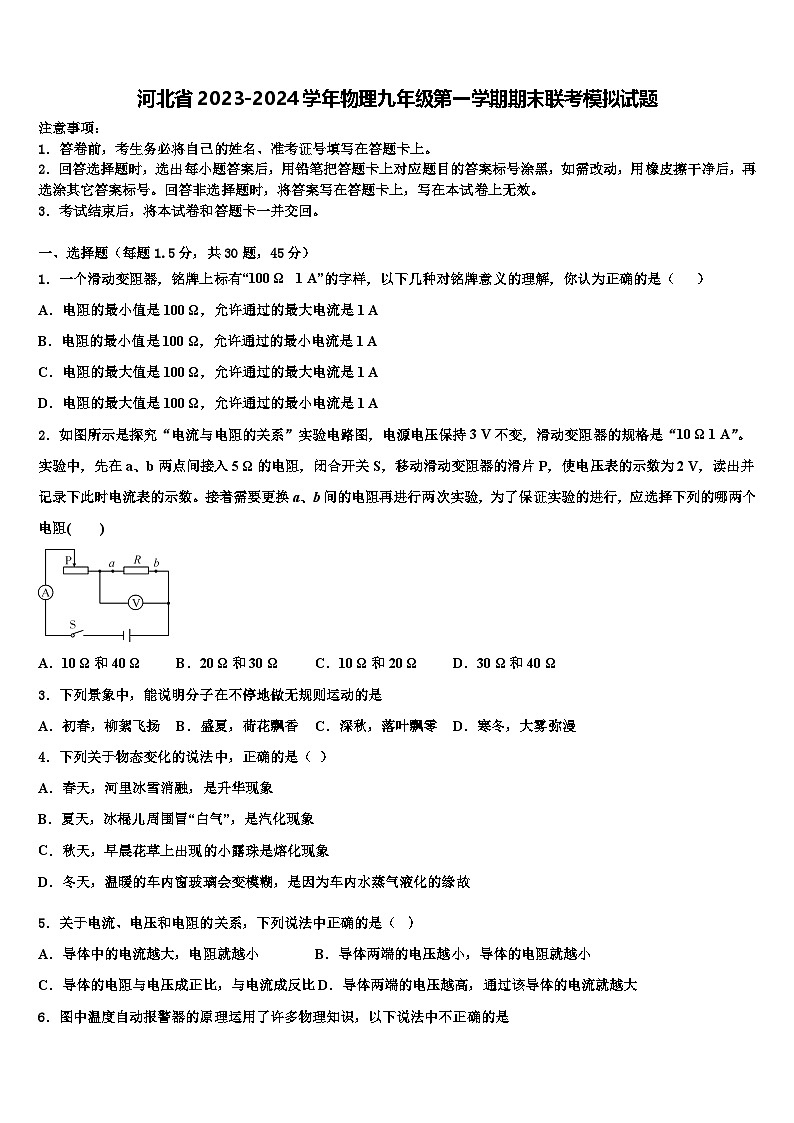

河北省2023-2024学年物理九年级第一学期期末联考模拟试题

这是一份河北省2023-2024学年物理九年级第一学期期末联考模拟试题，共24页。试卷主要包含了下列情境中能减小摩擦力的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（ ）
A．电阻的最小值是100 Ω，允许通过的最大电流是1 A
B．电阻的最小值是100 Ω，允许通过的最小电流是1 A
C．电阻的最大值是100 Ω，允许通过的最大电流是1 A
D．电阻的最大值是100 Ω，允许通过的最小电流是1 A
2．如图所示是探究“电流与电阻的关系”实验电路图，电源电压保持3 V不变，滑动变阻器的规格是“10 Ω 1 A”。实验中，先在a、b两点间接入5 Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2 V，读出并记录下此时电流表的示数。接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻( )
A．10 Ω和40 ΩB．20 Ω和30 ΩC．10 Ω和20 ΩD．30 Ω和40 Ω
3．下列景象中，能说明分子在不停地做无规则运动的是
A．初春，柳絮飞扬B．盛夏，荷花飘香C．深秋，落叶飘零D．寒冬，大雾弥漫
4．下列关于物态变化的说法中，正确的是（ ）
A．春天，河里冰雪消融，是升华现象
B．夏天，冰棍儿周围冒“白气”，是汽化现象
C．秋天，早晨花草上出现的小露珠是熔化现象
D．冬天，温暖的车内窗玻璃会变模糊，是因为车内水蒸气液化的缘故
5．关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A．导体中的电流越大，电阻就越小B．导体两端的电压越小，导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过该导体的电流就越大

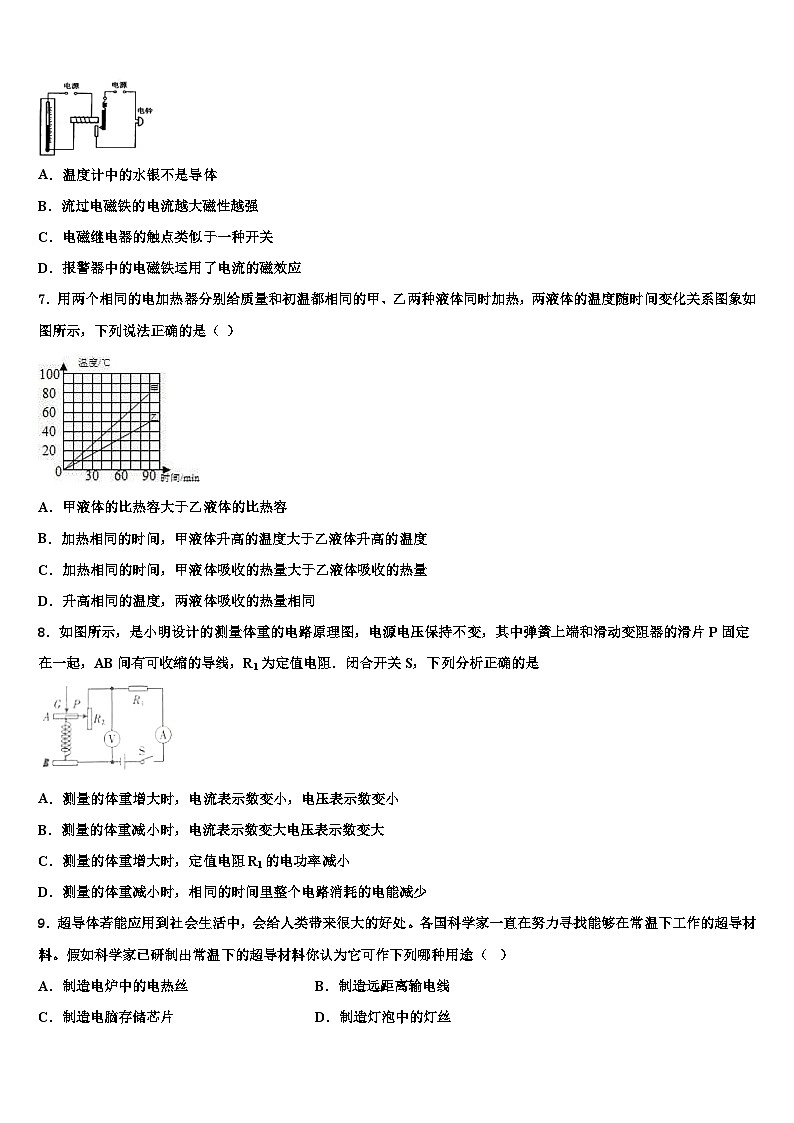

6．图中温度自动报警器的原理运用了许多物理知识，以下说法中不正确的是
A．温度计中的水银不是导体
B．流过电磁铁的电流越大磁性越强
C．电磁继电器的触点类似于一种开关
D．报警器中的电磁铁运用了电流的磁效应
7．用两个相同的电加热器分别给质量和初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系图象如图所示，下列说法正确的是（ ）
A．甲液体的比热容大于乙液体的比热容
B．加热相同的时间，甲液体升高的温度大于乙液体升高的温度
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．升高相同的温度，两液体吸收的热量相同
8．如图所示，是小明设计的测量体重的电路原理图，电源电压保持不变，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻．闭合开关S，下列分析正确的是
A．测量的体重增大时，电流表示数变小，电压表示数变小
B．测量的体重减小时，电流表示数变大电压表示数变大
C．测量的体重增大时，定值电阻R1的电功率减小
D．测量的体重减小时，相同的时间里整个电路消耗的电能减少
9．超导体若能应用到社会生活中，会给人类带来很大的好处。各国科学家一直在努力寻找能够在常温下工作的超导材料。假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（ ）
A．制造电炉中的电热丝B．制造远距离输电线
C．制造电脑存储芯片D．制造灯泡中的灯丝

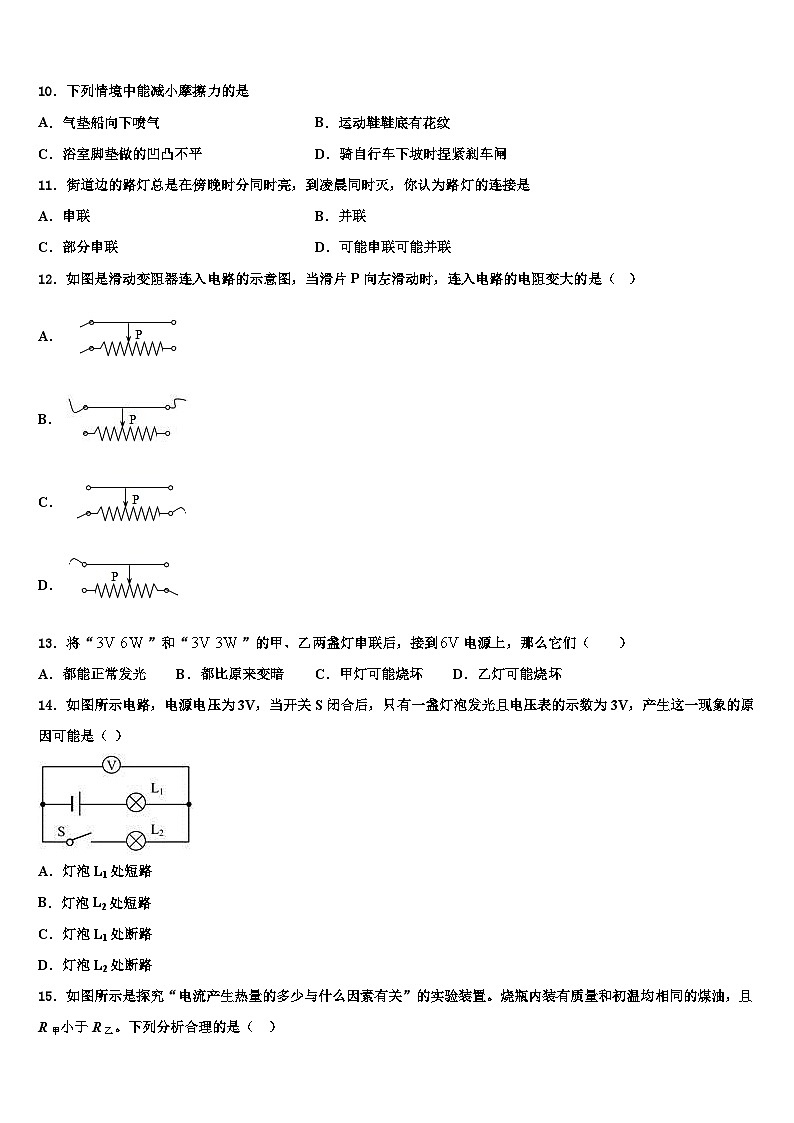

10．下列情境中能减小摩擦力的是
A．气垫船向下喷气B．运动鞋鞋底有花纹
C．浴室脚垫做的凹凸不平D．骑自行车下坡时捏紧刹车闸
11．街道边的路灯总是在傍晚时分同时亮，到凌晨同时灭，你认为路灯的连接是
A．串联B．并联
C．部分串联D．可能串联可能并联
12．如图是滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是（ ）
A．
B．
C．
D．
13．将“”和“”的甲、乙两盏灯串联后，接到电源上，那么它们（ ）
A．都能正常发光B．都比原来变暗C．甲灯可能烧坏D．乙灯可能烧坏
14．如图所示电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是（ ）
A．灯泡L1处短路
B．灯泡L2处短路
C．灯泡L1处断路
D．灯泡L2处断路
15．如图所示是探究“电流产生热量的多少与什么因素有关”的实验装置。烧瓶内装有质量和初温均相同的煤油，且R甲小于R乙。下列分析合理的是（ ）
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．烧瓶内的液体选用煤油而不是水，是因为煤油不善于导电
C．闭合开关后，加热相同的时间，乙装置中温度计的示数上升得比甲装置低
D．闭合开关后，加热相同的时间，要使乙装置中温度计的示数上升得更高，应将滑动变阻器滑片P向左移动
16． “绿水青山就是金山银山”为来来中国的生态文明建设和绿色发展指明了路线，我们要从生活中的小事做起，以下行为符合节能减排要求的是
A．尽量多开启电冰箱门
B．照明时选用新型节能灯
C．电视机长期处于待机状态
D．多使用内燃机为动力的汽车
17．如图电路，闭合开关，灯L1、L2正常发光，电流表和电压表均有示数。过一会儿，灯L1突然熄灭，电流表示数变小，电压表示数为零。此过程出现的故障是
A．L1短路
B．L1灯丝烧断
C．导线a或b开路
D．导线c或d开路
18．甲乙两地相距S，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为I1，乙地检修员后用相同的测量仪接入CD时，电流表的示数为I2。则短路位置离甲地
A．B．C．D．
19．关于温度、热量和内能，下列说法正确的是
A．温度高的物体内能一定大
B．物体的温度越高，所含的热量越多
C．内能少的物体也可能将热量传给内能多的物体
D．物体的内能与温度有关，只要温度不变，物体的内能就一定不变
20．如图所示，给试管里的水加热，水沸腾后，软木塞被冲出试管口，试管口出现白雾，下列说法正确的是（ ）
A．试管口出现的白雾是液态
B．用酒精灯加热水，主要是通过做功的方式改变水的内能
C．软木塞被冲出试管口前，管内的水蒸气内能不断减小
D．软木塞冲出的过程，软木塞的机械能转化为水蒸气的内能
21．如图所示，电源电压恒为20V，电压表量程是“0V～15V”，电流表量程是“0A～0.6A”，滑动变阻器的规格是“100Ω 1A”，灯泡标有“14V 7W”字样。闭合开关S，若两表的示数均不超过量，灯泡两端的电压不超过额定电压，不考虑灯丝电阻的变化。下列说法正确的是
A．电压表的示数变化范围是3V～15VB．电流表的示数变化范围是0.16A～0.5A
C．滑动变阻器连入电路中阻值变化范围是14Ω～84ΩD．电路中的最小功率约为3.6W
22．生活到处皆物理，留心分析皆学问，你认为对下列生活情境的分析，正确的（ ）
A．一壶开水冷却后，温度降低，内能不一定减少
B．冬天用热水袋取暖，人体感到暖和，是用做功的方法改变内能
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象
D．和平号空间站坠入大气层与空气摩擦生热，是用热传递的方法改变内能
23．如图是小灯泡的电流与两端电压的关系图象，下列说法正确的是( )
A．小灯泡的电阻不变，是7.6Ω
B．小灯泡的电流随两端电压的增大而增大的越来越慢
C．小灯泡的电阻与两端电压有关，随电压的增大而减小
D．小灯泡的实际功率与两端电压有关，随电压的增大而减小
24．下列现象中能用分子动理论解释的是
A．灰尘飞舞B．杏花飘香C．大河奔流D．瑞雪飘飘
25．关于图所示的“I﹣U”图象分析，正确的是（ ）
A．R1＝R2B．R1＜R2C．R1＝2R2D．R1＞R2
26．如图用同一滑轮组分别将两个不同的物体A和B匀速提升相同的高度，不计绳重和摩擦的影响，提升A的过程滑轮组的机械效率较大，则下列判断正确的是①A物体比B物体轻 ②提升A的拉力较大 ③提升A所做的额外功较少 ④提升A做的有用功较多
A．只有①③B．只有②④
C．只有②③D．只有①④
27．下列说法正确的是
A．甲轻质小球与丝绸摩擦过的玻璃棒相互吸引，则甲一定带负电
B．根据公式可知，导体的电阻与其两端电压成正比，与通过它的电流成反比
C．电路两端有电压，电路中就一定有电流
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是并联的
28．下列说法正确的是（ ）
A．物体温度降低，一定要放出热量B．燃料燃烧越充分，热值一定越大
C．两物体温度相同时不会发生热传递D．热水的内能一定比冷水内能大
29．通过直接感知的现，推测无法直接感知的事实是常用的物理下列根象所出推测，符实的是
A．街边的路灯同时亮、灭路灯是串联的
B．投篮抛向空中的篮球，离开手后还能继续运动手对空中的篮球还有力的作用
C．小磁针放在磁体旁受力偏转磁体周围有磁场
D．用超声波可击碎人体内的“钻石”声波能传递信息
30．图所示为四冲程汽油机的一个冲程，下列说法正确的是
A．这是压缩冲程，机械能转化为内能 B．这是压缩冲程，内能转化为机械能
C．这是做功冲程，机械能转化为内能 D．这是做功冲程，内能转化为机械能
二、填空题（每空1分，共10题，20分）
31．如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，用餐巾纸摩擦吸管，再用一带负电物体靠近吸管，发现它们互相排斥，说明吸管带_____（选填“正”或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是_____（选填“导体”或“绝缘体”）．
32．如图所示，电路中的小灯泡L1、L2是________（填“串联”或“并联”），若小灯泡L1的灯丝断了后，再闭合开关S，小灯泡L2将________（填“发光”或“不发光”）．

33．如图甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的图像，如图乙所示。则定值电阻R0的阻值是_____Ω；将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值是_____Ω。
34．某同学连接的电路如图所示，他所用的电源是电压为6V的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为_______V ，L2两端的电压为________V。
35．电视信号在天线上感应的电压约为0.1mV =___V，家庭照明电路的电压是_____V。
36．小夏在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的水和另一种液体进行了实验，并用图象对实验数据进行了处理，如图所示．实验中，水和另种液体在相同时间内放出的热量相等．分析图象可以得出：______物质为水，另一种液体的比热容为__J/（kg·℃）．
37．如图所示电路中，电源电压恒定，R1=2R2，只闭合S2，电压表示数为U1，电流表示数为I1，电路中消耗的总功率为P1；断开S2，闭合S1、S3，电压表示数为U2，电流表示数为I2，电路中消耗的总功率为P′。则U1：U2=_________，P1：P′=_________。（结果不保留符号）
38．如图电路中，电源电压、灯泡的灯丝电阻都保持不变，当滑动变阻器的滑片P向右滑动时，电流表的示数将________，电压表的示数将________。（选填“变大”、“变小”或“不变”）
39．物理是以实验为基础的科学，请根据你掌握的实验操作技能，完成下列各题。
（1）图甲中电阻箱的示数为_____Ω；图乙中电能表的示数为_____kW·h。
（2）图丙是实验室中的滑动变阻器，通过滑片改变_____的长度，就改变了连入电路中的电阻值。若要把它其中两个接线柱连接到电路中，并能改变电路中的电流大小，共有_____种接法。
（3）如图丁所示的电磁继电器，当控制电路接通时，_____（填“红”或“绿”）灯亮；
40．如图所示，是有关电与磁实验的装置图，其中发电机是根据图______的原理制成；电动机是根据图_____的原理制成．
三、实验题（每空1分，共2题，15分）
41．如图所示为探究并联电路电流特点的实物连接图。
（1）本实验用干电池作为电源，干电池供电时，把_______能转化为电能。
（2）连接电路时，开关应_______．闭合开关，发现L1亮，L2不亮，小明认为L2不亮的原因是L2被短路，小明的判断是_______（选填“正确”或“错误”）的。
（3）实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“-”接线柱上，其他都不变。他这样连接的目的是为了测量_______灯中的电流。请评价其是否可行？答：_____________。
（4）下表是小明在实验中测得的数据：
根据实验数据小明得出的实验结论是:在并联电路中，干路电流等于各支路电流之和。其不妥之处是_________________。
42．要测量一个额定电压是2.5V的小灯泡的额定功率，估计小灯泡工作时的电阻约为5Ω，现有电流表、电压表、开关、滑动变阻器、电源（3V左右）各一个，导线若干．

（1）连接的电路如图所示，但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，并画出正确的导线．
（_______）
（2）调节滑动变阻器的滑片P的位置时，电压表的示数如图所示，其示数为_____V，若想测量小灯泡的额定功率应将如图中的滑片P向_____（选填“C”或“D”）端移动，使电压表的示数为2.5V时，电流表的示数如图示数，则通过小灯泡的电流为_____A，该灯泡的额定功率是_____W．
（3）根据实验数据绘出小灯泡的伏安特性曲线如图所示：
①通过图象可以发现灯丝的电阻变化特点是_____．
②有关小灯泡功率P的图象如图所示，以下正确的是_____．
四、计算题（每题10分，共2题，20分）
43．图甲是一种家用电暖器，有“低温”、“中温”、“高温”三挡，铭牌见下表（“高温”挡功率未知），图乙为其简化电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全，闭合S1为“低温”挡。请完成下列问题：
(1)“低温”挡正常工作时的电阻是多少？
(2)“高温”挡正常工作时的总电流是多少？
(3)若某房间内空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/（kg·℃）且保持不变，用该电暖器的“高温”挡正常工作20 min，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少？
44．已知物体的动能表达式为E=mv2，重力势能表达式为Ep=mgh；其中m为物体的质量，h为物体距离参考面的高度，v为物体的运动速度。有一小球以初速度为v沿光滑、足够长的斜面向上运动，上升最大高度为h，不计空气阻力，整个过程中机械能守恒。
（1）试推导：小球的初速度；
（2）若小球初速度v=2m/s，则沿斜面上升最大高度是多少?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
【详解】铭牌上标有“100Ω 1A”，含义是滑动变阻器的接入电路的电阻范围0-100Ω，电阻的最大值是100Ω，允许通过的最大电流是1A。
故选C。
2、C
【详解】探究“电流与电阻的关系”实验中应控制电阻两端的电压即电压表的示数不变，因为串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压
U滑 =U-UR =3V-2V=1V
因为串联电路中各处的电流相等，所以根据欧姆定律可得
当滑动变阻器接入电路中的电阻为10Ω时，定值电阻的最大阻值
Rmax =2R滑max =2×10Ω=20Ω
即定值电阻的最大阻值不能超过20Ω，则a、b间换接的电阻阻值应为10Ω、20Ω。
故选C。
3、B
【解析】分子运动是看不见的，在不知不觉中发生了变化。柳絮飞扬是物体的机械运动，故A不符合题意；荷花飘香是芳香油分子运动的结果，是分子运动，故B符合题意；落叶飘零是物质的机械运动，故C不符合题意；寒冬的大雾弥漫，是水蒸气液化成的小水滴在运动，是机械运动，故D不符合题意，故选B。
4、D
【详解】A．冰雪消融属于熔化现象，故A错；
B．冰棍周围的“白气”属于液化现象，故B错；
C．露珠的形成属于液化现象，故C错；
D．温暖的车内窗玻璃会变模糊属于液化现象，故D正确；
应选D．
5、D
【详解】ABC．电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关；跟电压、电流都无关，故ABC错误；
D．根据I＝可知：电阻一定时，导体两端的电压越大，通过它的电流就越大；故D正确。
故选D。
6、A
【解析】A．水银是导体、温度计是根据液体热胀冷缩的性质制成的，故A错误，符合题意；
B．温度自动报警器的原理是当温度达到一定值时，温度计内水银上升，因为水银是导体，控制电路会接通，电磁铁产生磁性，并且通过电磁铁的电流越大，磁性越强，故B正确，不合题意；
C．电磁铁通电后产生磁性，将衔铁吸引，将报警电路接通，电铃响，起到报警作用，所以电磁继电器的触点类似于一种开关，故C正确，不合题意；
D．电磁铁是运用电流的磁效应工作，故D正确，不合题意。
故选A.
7、B
【详解】由题知，用两个相同的电加热器加热，在相等时间内液体吸收的热量相等，故C错；
由图象可以看出，当加热时间相同时，即吸收的热量相同时，甲液体升高的温度大于乙液体升高的温度，故B正确；
由图象可以看出，升高相同的温度，乙的加热时间长，乙吸收的热量多，故D错；
根据Q吸=cm△t可知，在质量相等、初温相同、吸热也相同的情况下，谁的温度升高得多，它的比热容小；在其它条件相同时，甲液体升高的温度较高，所以甲液体的比热容小于乙液体的比热容，故A错．故选B．
8、C
【详解】由电路图可知，R1、R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流；
AB、测量的体重增大时，R2接入电路的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，即电流表的示数变小；由 可知，定值电阻R1两端的电压变小，因为串联电路总电压等于各分电压之和，所以滑动变阻器两端的电压变大，即电压表的示数变大，故A错误；同理可知，测量的体重减小时，电流表的示数变大，电压表的示数变小，故B错误；
C、测量的体重增大时，电流表的示数变小，由 可知，定值电阻R1消耗的电功率减小，故C正确；
D、由前面解答可知，测量的体重减小时，电流表的示数变大，且电源电压保持不变，由可知，相同的时间里整个电路消耗的电能增加，故D错误．
9、B
【详解】A．电炉丝需要将电能转化为内能，电阻为0无法将电能转化为内能，故A错误；
B．用超导体做输电导线，可以减小由电能到内能的损耗，提高传输效率，故B正确；
C．制造电脑存储芯片的主要材料是半导体，故C错误；
D．灯丝是利用电流的热效应工作的，电阻为0无法将电能转化为内能，故D错误。
10、A
【详解】A．气垫船向下喷气，使接触面脱离接触，减小摩擦．故A符合题意。
B．鞋底有花纹，增加了接触面的粗糙程度，从而可以增大摩擦。故B不符合题意。
C．浴室脚垫做得凸凹不平，增大了接触面的粗糙程度，可以增大摩擦。故C不符合题意。
D．用力捏闸，增大了压力，从而增大了摩擦。故D不符合题意。
11、B
【解析】街上的路灯虽然能同时亮，同时灭，但它们互不影响，能独立工作，即路灯中的某盏灯坏了，其它灯能正常工作，因此各路灯是并联的。
12、D
【详解】A．滑动变阻器满足“一上一下”接线方式，下端接左，则当滑片左移时滑动变阻器接入长度变短，则接入阻值变小，故A不符合题意；
B．滑动变阻器接为了同上，则相当于一根导线，滑片移动无影响，故B不符合题意；
C．滑动变阻器接为了同下，则相当于整个滑动变阻器全部接入，滑片移动无影响，故C不符合题意；
D．滑动变阻器满足“一上一下”接线方式，下端接右，则当滑片左移时滑动变阻器接入长度变长，则接入阻值变大，故D符合题意。
故选D。
13、D
【详解】ABCD．由P=UI可得两灯泡的额定电流为
两灯泡的电阻分别为
当甲、乙两盏灯串联后，接到6V电源上，则总电阻
则流经的电流
因串联电路中电流处处相等，所以甲灯不能正常发光，而此数值超出了乙灯的额定电流，因此乙灯可能烧坏。
故选D。
14、A
【详解】由电路图知，两灯泡串联，电压表测量L2两端的电压，因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L1被短路．
故选A．
15、D
【详解】A．由图知，R甲、R乙串联，电路中电流相等，通电时间相同，R甲、R乙吸收的热量相同，R甲、R乙的阻值不同，故该实验装置用于探究“电流和通电时间一定时，电热与电阻的关系”，故A不符合题意；
B．因为煤油的比热容较小，在吸收相同热量后，煤油的温度变化大，易于观察，故B不符合题意；
C．加热相同的时间，由于串联电路，电流相等，电阻越大，产生的热量越多，乙的电阻大，产生的热量多，故乙装置中温度计的示数上升得更高，故C不符合题意；
D．由图知，当滑片P向左移动时，滑动变阻器接入电路的电阻减小，整个电路的电流增大，在电阻，通过时间一定时，电流越大，电阻产生的热量越多，装置乙中温度计的示数上升得更高，故D符合题意。
故选D。
16、B
【详解】A．频繁开启电冰箱门，进入冰箱内的热空气增加，加重了冰箱的负荷，不利于节约电能，故A项不符合题意；
B．选用新型节能灯，灯泡发光亮度不变，但功率大大减小，相同时间消耗电能减少，有利于节约用电，故B项符合题意；
C．电视机不使用时处于待机状态，也会消耗电能，这样会浪费电能，故C项不符合题意；
D．使用内燃机作为动力的汽车，排放的废气较多，用电动汽车代替燃油车，能减少废气的排放，这样符合减排的要求，故D项不符合题意。
17、C
【详解】由图可知，两个灯泡并联，电流表测量干路中的电流，电压表测量电源电压；
A．L1短路，同时发生电源短路，灯L2也不亮，故A不符合题意；
B．L1灯丝烧断，灯L2发光，电压表测量灯L2两端的电压，电压表有示数，故B不符合题意；
C．原来电流表测量干路中的电流，导线a或b开路，没有电流通过灯L1，灯L1熄灭，电流表测量通过L2的电流，由并联电路电流的规律可知电流表的示数变小，没有电流通过电压表，电压表的示数为零，故C符合题意；
D．导线c或d开路，没有电流通过电压表，电压表的示数为零，电流通过两个灯泡，两个灯泡发光，故D不符合题意。
18、D
【详解】输电线的电阻与其长度成正比，设每km输电线的电阻为R0，短路位置离甲地的距离为，则短路位置离乙地的距离为s-，则AB间的总电阻：
RAB=2R0
同理可得，CD间的总电阻：
RCD=2×(s-)R0
用如图所示的测量仪进行检测时，电源电压不变，所以由欧姆定律得：
U=RAB=RCD
2R0=2×(s-)R0
解之得短路位置离甲地：
=
故选D。
19、C
【详解】温度是表示物体冷热程度的物理量、热量是在热传递过程中传递能量的多少、内能是物体内部所有分子做无规则运动的分子动能和分子势能的总和，内能的多少与物体温度的高低无关，内能少的物体也可能温度高，而热传递是热量由高温物体传递给低温物体，所以内能少的物体也可能将能量传给内能多的物体．选项C正确．
20、A
【分析】(1)对物体做功时，机械能转化为物体的内能，物体的内能增大；物体对外做功时，物体的内能转化为机械能，物体的内能减小。并据此可判断能量的转化形式；
(2)水蒸气遇冷发生液化，从气态变为液态。
【详解】A．试管口的“白气”是水沸腾产生的水蒸气液化成的小水滴，故A项正确；
B．加热水的过程中，酒精灯火焰的温度较高，水温较低，热量从火焰转移到水，发生热传递，使水的内能增加，故B项错误；
C．软木塞被冲出试管口前，试管内的水从酒精灯火焰不断吸热，管内水蒸气内能增加，故C项错误；
D．软木塞冲出的过程，水蒸气的内能转化为软木塞的机械能，故D项错误。
【点睛】
此题来源于课本插图，考查了做功可以改变物体的内能和能量转化的知识，要求学生在学习中一定要注意课本上的插图，明白每个插图蕴含的物理意义。
21、D
【详解】由题图可知，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；由，得，小灯泡的电阻是：
；
由得，小灯泡正常发光时的电流是：
；
A．当电压表的示数是3V时，由串联电路电压的特点可知，小灯泡两端的电压是：
；
此时小灯泡两端的实际电压已经超过了额定电压，故A项错误；
BC．小灯泡正常发光时的电流是0.5A，可知电路中允许通过的最大电流是0.5A，所以当小灯泡正常发光时，滑动变阻器接入电路的阻值最小；此时滑动变阻器两端的电压是：
；
由得，滑动变阻器接入电路的最小阻值是：
；
当电压表的示数是15V时，滑动变阻器接入电路的阻值最大，此时电路中的电流最小；最小电流是：
；
由得，滑动变阻器接入电路的最大阻值是：
；
即电流表的示数变化范围是0.18A～0.5A；滑动变阻器连入电路中阻值变化范围是12Ω～83Ω；故BC项错误；
D．当电路中的电流最小时，电路中消耗的电功率最小，约为：
；
故D项正确。
22、C
【解析】A．一壶开水冷却，温度降低，内能一定减少，A错误；
B．冬天用热水袋取暖，是用热传递的方法改变内能，B错误；
C．压在一起的铅片和金片，几年后剖开，切面处互相渗透，属于扩散现象，C正确；
D．和平号空间站坠入大气层与空气摩擦生热，是用做功的方法改变内能，D错误。
23、B
【详解】ABC．小灯泡的电流随电压的增大而增大，但增大的越来越慢，不成正比，所以小灯泡电阻是变大。故AC错误，B正确；
D．由于P=UI，电压增大时电流也在增大，所以电压增大时小灯泡实际功率也增大。故D错误。
24、B
【解析】A．灰尘飞舞，属于机械运动，不符合题意；
B．杏花飘香是分子在运动，属于扩散现象，符合题意；
C．大河奔流，属于机械运动，不符合题意；
D．瑞雪飘飘，属于机械运动，不符合题意。
25、B
【详解】由图知，在电压一定时，R1的电流是R2电流的2倍，根据U＝IR知，电压一定，电流与电阻成反比，所以R1的电阻是R2电阻的，即R1＜R2、R2＝2R1，故B正确。
26、B
【详解】由题知，提起两物体所用的滑轮组相同，将物体提升相同的高度，不计绳重和摩擦，克服动滑轮重力所做的功是额外功，由W额=G动h知，提升A和B所做额外功相同，不计绳重与摩擦的影响，滑轮组的机械效率：η==，额外功相同，提升A物体时滑轮组的机械效率较大，所以提升A物体所做的有用功较大，由于提升物体高度一样，所以A物体较重，提升A物体用的拉力较大，故ACD错误，B正确．
27、D
【解析】A、甲轻质小球与带正电的玻璃棒相互吸引，甲可能带负电荷，也可能不带电，故A错误；
B、电阻是导体对电流的阻碍作用，是导体本身的一种特性，其大小与导体的材料、长度、横截面积、温度有关；而与导体两端有无电压、电压高低，导体中有无电流、电流大小无关，故B错误；
C、电路中有电压且电路是通路，电路中才有电流，故C错误；
D、路灯是并联的，晚上同时亮，早晨同时灭是有一个总开关来控制的。如果各路灯是串联的，各路灯不能正常工作，并且有一盏灯损坏，其它灯将都不能工作，故D正确。
故选：D。
28、C
【详解】A．物体温度降低，可能对外释放出热量，也可能是对外做了功；故A项错误；
B．燃料的热值与燃料的种类有关，与燃料的燃烧情况无关，故B项错误；
C．发生热传递的条件是要有温度差，温度相同的两物体间不会发生热传递，故C项正确；
D．物体内能与温度、体积以及质量有关；如一湖水的质量远大于一壶热水的质量，故壶中热水虽然温度高，但其内能不一定大于一湖水中冷水的内能；故D项错误；
29、C
【解析】A．路灯同时亮、灭是开关作用的结果，串联电路和开关装在干路上的并联电路均能达到该效果，所以不能推测它们的串并联情况，选项A不符合事实；
B．投篮抛向空中的篮球，离开手后由于惯性继续运动，不是因为受到力的作用；选项B不符合事实；
C．当小磁针受到力的作用时可发生偏转，而磁体间力的作用是通过磁场产生的，所以可推测磁体周围有磁场，选项C符合事实；
D．用超声波可击碎人体内的“钻石“，说明声波具有能量，而不是声波能传递信息；选项D不符合事实．
30、D
【详解】由图可知，汽油机的火花塞正在打火，所以汽油机正处于做功冲程，在做功冲程中的能量转化是内能转化为机械能，故ABC错、D正确．故选D.
【点睛】
（1）汽油机的四个冲程，可根据气阀和活塞的状态判断是哪个冲程；（2）汽油机的四个冲程中只有做功冲程对外做功，将内能转化为机械能．
二、填空题（每空1分，共10题，20分）
31、负 绝缘体
【分析】电荷间的相互作用规律是：同种电荷相互排斥，异种电荷相互吸引．容易导电的物体叫做导体，不容易导电的物体叫做绝缘体．
【详解】同种电荷相互排斥，用带负电的物体靠近吸管，发现它们互相排斥，说明吸管带负电荷；吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体．
32、串联 不发光
【详解】由图可知，电路中只有一条电流的路径，故电路中的小灯泡L1、L2是串联，串联电路中各用电器互相影响，所以若小灯泡L1的灯丝断了后，再闭合开关S，没有形成电流的回路，小灯泡L2将不发光．
33、10 5
【详解】[1]由图乙可知，当U0=2V时，I0=0.2A，由欧姆定律得
[2]分析图象可知，当IL=0.4A时，UL=2V，，则电源电压U=6V，根据欧姆定律可得
34、4 2
【解析】由电路图可知，两灯泡串联，电压表测L2两端的电压，即U2=2V；
则根据串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压
。
35、1×10-4 220
【详解】[1]，所以。
[2]家庭照明电路的电压是220V。
36、甲 2.1×103
【详解】[1]质量和初温相等的水和另一种液体，放出相等的热量，由于水的比热容大，由，可知水降低的温度小，故甲物质是水；
[2]如图15min时，在放出相同热量的情况下，另一种液体降低的温度是水降低的温度2倍，所以另一种液体的比热容是水的一半，为2.1×103J/（kg·℃）．
37、2﹕3 2﹕9
【详解】[1][2]只闭合S2时，电阻R1、R2构成串联电路，电压表测R1的电压，由于R1=2R2，所以由分压公式得电压表示数为
串联时电路中消耗的总功率P1为
断开S2，闭合S1、S3电阻R1、R2构成并联电路，电压表测电源电压，即U2=U，电流表测电阻R1的电流，并联时电路中消耗的总功率P′为
所以由以上算式得
38、变大 变小
【详解】[1]由电路图可知，滑片向右移动时，滑动变阻器接入电路的阻值变小，电路总电阻变小，电源电压不变，由欧姆定律可知，电路中电流变大，则电流表示数变大；
[2]滑动变阻器接入电路的阻值变小，滑动变阻器分压变小，电压表测滑动变阻器两端电压，因此电压表示数变小。
39、2057 201.9 接入电路中的电阻丝 4 红
【详解】(1)[1]由图甲知道，电阻箱的示数是：
R=2×1000Ω+5×10Ω+7×1Ω=2057Ω；
[2]由于电能表读数时，最后一位是小数，且单位是kW•h，所以，图乙所示电能表的示数是201.9kW•h；
(2)[3]实验室常用的滑动变阻器，它是改变接入电路中的电阻线的长度来改变电阻的器件；
[4]滑动变阻器有4个接线柱，根据一上一下原则，只接两个，且能改变电路中的电流大小，则有4种接法；
(3)[5]由图丁知道，当控制电路接通时，电磁继电器有磁性，衔铁就会在电磁力吸引的作用下使红灯电路接通，即红灯亮。
40、 A D
【解析】A、这是研究电磁感应现象的实验，是发电机的制作原理；
B、这是奥斯特实验装置，说明通电导线周围存在磁场；
C、这是研究电磁铁的磁性强弱与匝数多少关系的实验，结论是当电流一定时，线圈匝数越多，电磁铁的磁性越强；
D、此实验探究的是通电导体在磁场中受力运动的现象，是电动机的制作原理.
三、实验题（每空1分，共2题，15分）
41、化学 断开 错误 L2 不可行，电流表正负接线柱接反，指针反偏 实验次数太少，结论可能具有偶然性
【解析】(1)[1]实验用干电池作为电源，干电池供电时，将化学能转化为电能。
(2)[2]为了保护电路，防止连接错误而烧坏电路元件，所以，连接电路时，开关应断开。
[3]通过电路分析可知，此电路中L1，L2并联，闭合开关，发现L1亮，L2不亮，说明应是L2断路，如果是L2短路，则对于并联电路来说，整个电路就短路了，L1也不会亮了，故小明的判断是错误的。
(3)[4][5]实验中，小明将图中的c导线上端不动，下端由“0.6”接线柱改接到“-”接线柱上，其他都不变，这样是想让电流表与L2串联，测量L2电流，但是这样的接法电流从电流表负接线柱流入，正接线柱流出，导致正负接线柱接反了，电路接通会使电流表指针反偏。
(4)[6]根据表格中数据直接得出并联电路特点是不妥的，因为实验只进行了一次，得出结论不具有普遍性，有偶然性，应多次测量分析数据得出结论。
42、 2 C 0.5 1.25 电阻随温度的升高而变大 D
【详解】(1)原电路中，电压表测电源电压了，是错误的，电压表应测灯的电压，变阻器右下的接线柱与电压表“3”之间的连线是错误的，将电压表“3”接线柱与灯的右接线柱之间连接起来，改正后如下所示：
(2)调节滑动变阻器的滑片P的位置时，电压表的示数如图2所示，电压表选用小量程，分度值为0.1V，其示数为2V，若想测量小灯泡的额定功率，应增大灯的电压，减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻，将图1中的滑片P向C端移动，使电压表的示数为2.5V时；电流表的示数如图3示数，图中电流表选用小量程，分度值为0.02A，通过小灯泡的电流为0.5A，该灯泡的额定功率是P=UI=2.5V×0.5A=1.25W.
(3)根据实验数据绘出小灯泡的伏安特性曲线如图4所示：①通过图象可以发现灯丝的电流随电压的变化不是直线，R=，即R不是一个定值；通过灯的电流随电压的增大而增大，根据P=UI，灯的功率增大，灯丝的温度升高，故灯丝的电阻随温度的升高而变大；
②由图乙所示图象可知，灯泡电阻随电压与电流的增大而增大，AB、根据P==，得P−U2图线的斜率表示电阻的倒数，小灯泡电阻随电压的增大而增大，电阻增大，知P与U2图线的斜率减小，故A. B错误；
CD、根据P=I2R得P−I2图线的斜率表示电阻，小灯泡电阻随电流的增大而增大，电阻增大，知P与I2图线的斜率增大，故C错误、D正确；
故选D.
四、计算题（每题10分，共2题，20分）
43、 (1)88 Ω；(2)7.5 A；(3)15 ℃。
【详解】(1)根据题意知道，当闭合S1 时为“低温”档，此时R1单独接入电路，由P=U2/R知道，“低温”档正常工作时的电阻是：
R1 =U2/P低=(220V）2/550W=88Ω；
(2)由电路图知道，只闭合S1 为“低温”档，只闭合S2 为“中温”档，当同时闭合S1 、S2为高温档，此时R1、R2 并联，电路的总功率是：
P高温 =P低温+P中温=550W+1100W=1650W，
由P=UI知道，此时正常工作的电流是：
I=P高/U=1650W/220V=7.5A，
(3)若电暖器的“高温”档正常工作20分钟，则放出的热量是：
W=P高温t=1650W×20×60s=1.98×106 J；
根据题意知道，空气吸收的热量是：
Q吸=ηW=50%×1.98×106 J=0.99×106 J；
由Q吸=cm△t可知，房间内的空气升高的温度是：
△t=Q吸/cm=0.99×106J/1.1×103J/（kg•℃）×60kg=15℃。
【点睛】
本题考查的是电功率公式、效率公式和热量公式的应用，是一道电功与热量的综合，解题的关键是不同档位时电路连接方式的判断。
44、（1）（2）0.2
【详解】(1)根据题意：不计空气阻力，小球从斜面底端沿光滑斜面向上运动的过程中机械能守恒；所以小球在最高处的重力势能等于小球在底端的动能，即
，
则
，
解得
；
(2)由可得，小球沿斜面上升最大高度：
。
答：(1)小球的初速度推导过程见解答；
(2)若小球初速度v=2m/s，则沿斜面上升最大高度是0.2m。
a点电流Ia/A
b点电流Ib/A
c点电流Ic/A
0.22
0.16
0.38
