江苏省常州市第二十四中学2024-2025学年九年级上学期12月月考物理试题

这是一份江苏省常州市第二十四中学2024-2025学年九年级上学期12月月考物理试题，文件包含江苏省常州市天宁区常州市第二十四中学2024-2025学年九年级上学期12月月考物理试题docx、江苏省常州市天宁区常州市第二十四中学2024-2025学年九年级上学期12月月考物理试题pdf等2份试卷配套教学资源，其中试卷共10页， 欢迎下载使用。

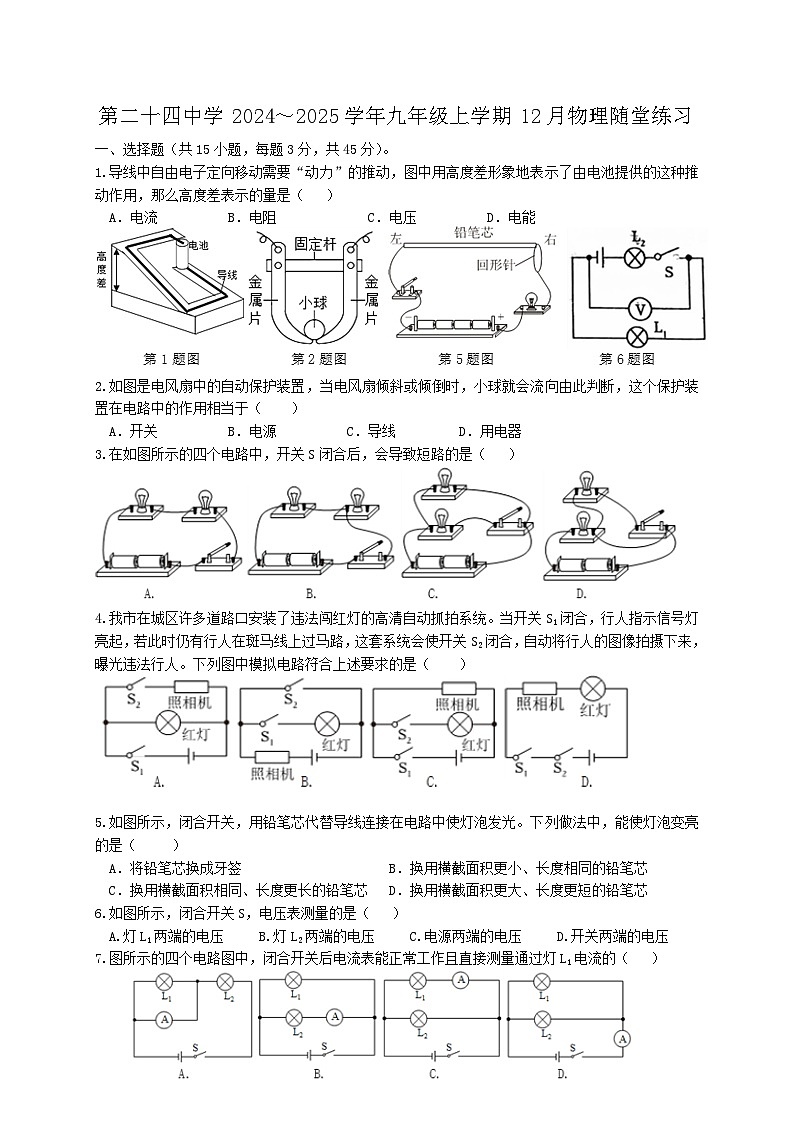

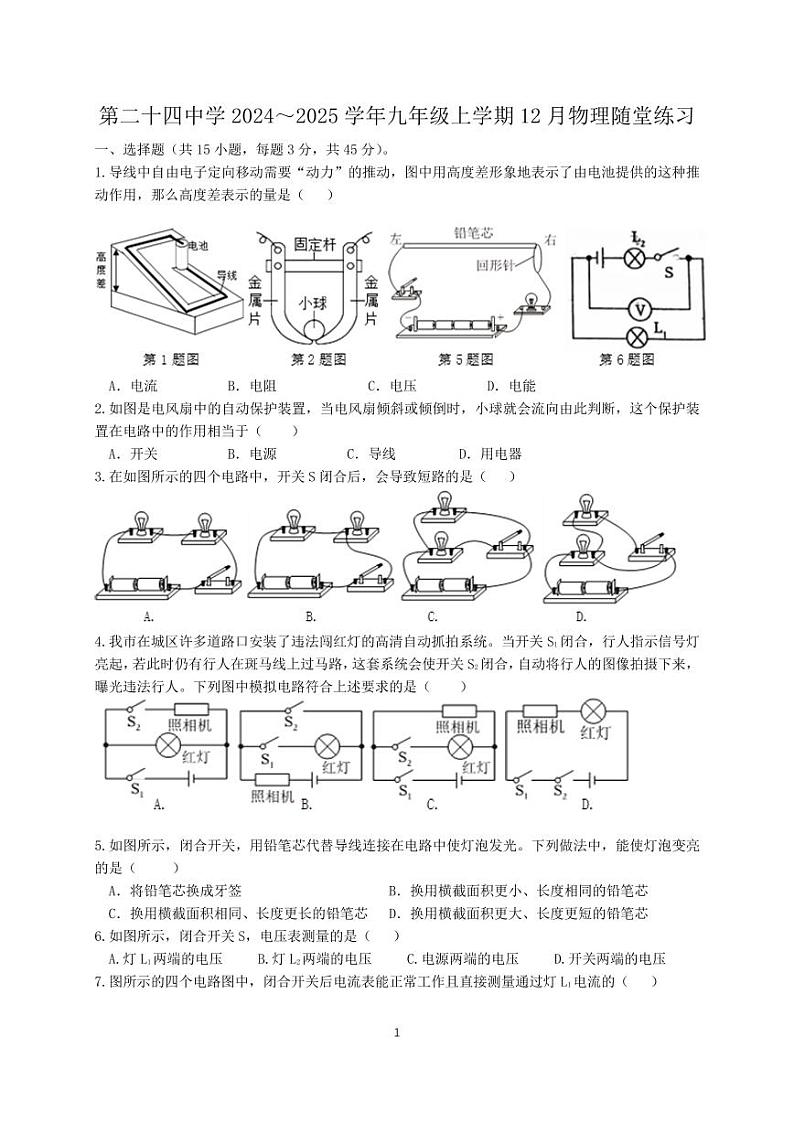

1.导线中自由电子定向移动需要“动力”的推动，图中用高度差形象地表示了由电池提供的这种推动作用，那么高度差表示的量是（ ）
A．电流 B．电阻 C．电压 D．电能
2.如图是电风扇中的自动保护装置，当电风扇倾斜或倾倒时，小球就会流向由此判断，这个保护装置在电路中的作用相当于（ ）
A．开关 B．电源 C．导线 D．用电器
3.在如图所示的四个电路中，开关S闭合后，会导致短路的是（ ）
4.我市在城区许多道路口安装了违法闯红灯的高清自动抓拍系统。当开关S1闭合，行人指示信号灯亮起，若此时仍有行人在斑马线上过马路，这套系统会使开关S2闭合，自动将行人的图像拍摄下来，曝光违法行人。下列图中模拟电路符合上述要求的是（ ）


5.如图所示，闭合开关，用铅笔芯代替导线连接在电路中使灯泡发光。下列做法中，能使灯泡变亮的是（ ）
A．将铅笔芯换成牙签 B．换用横截面积更小、长度相同的铅笔芯
C．换用横截面积相同、长度更长的铅笔芯 D．换用横截面积更大、长度更短的铅笔芯
6.如图所示，闭合开关S，电压表测量的是（ ）
A.灯L1两端的电压 B.灯L2两端的电压 C.电源两端的电压 D.开关两端的电压
7.图所示的四个电路图中，闭合开关后电流表能正常工作且直接测量通过灯L1电流的（ ）

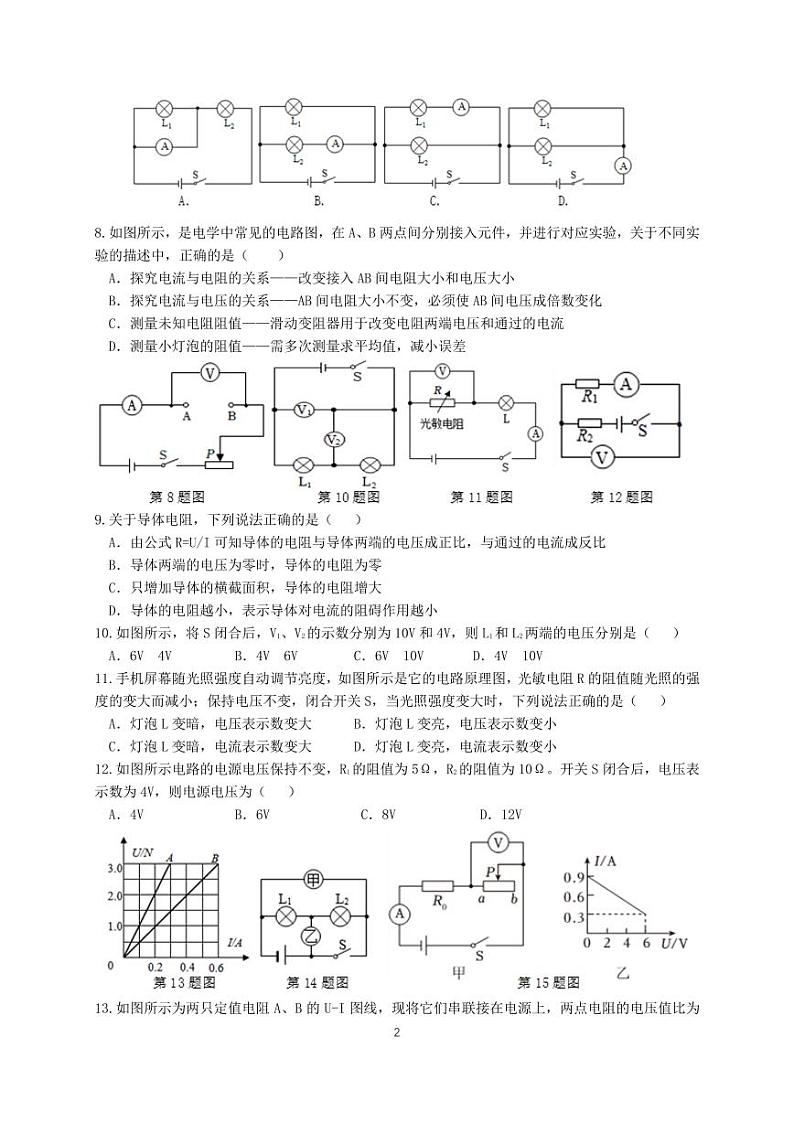

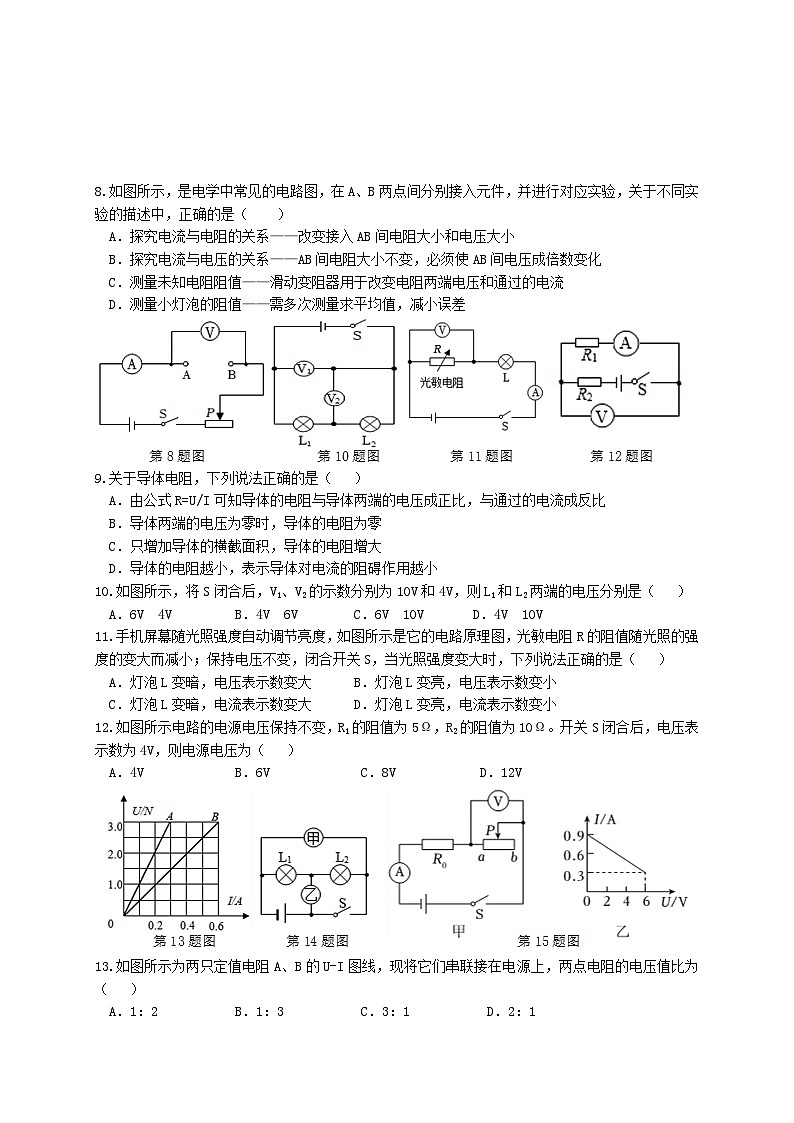

8.如图所示，是电学中常见的电路图，在A、B两点间分别接入元件，并进行对应实验，关于不同实验的描述中，正确的是（ ）
A．探究电流与电阻的关系——改变接入AB间电阻大小和电压大小
B．探究电流与电压的关系——AB间电阻大小不变，必须使AB间电压成倍数变化
C．测量未知电阻阻值——滑动变阻器用于改变电阻两端电压和通过的电流
D．测量小灯泡的阻值——需多次测量求平均值，减小误差
9.关于导体电阻，下列说法正确的是（ ）
A．由公式R=U/I可知导体的电阻与导体两端的电压成正比，与通过的电流成反比
B．导体两端的电压为零时，导体的电阻为零
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小
10.如图所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1和L2两端的电压分别是（ ）
A．6V 4V B．4V 6V C．6V 10V D．4V 10V
11.手机屏幕随光照强度自动调节亮度，如图所示是它的电路原理图，光敏电阻R的阻值随光照的强度的变大而减小；保持电压不变，闭合开关S，当光照强度变大时，下列说法正确的是（ ）
A．灯泡L变暗，电压表示数变大 B．灯泡L变亮，电压表示数变小
C．灯泡L变暗，电流表示数变大 D．灯泡L变亮，电流表示数变小
12.如图所示电路的电源电压保持不变，R1的阻值为5Ω，R2的阻值为10Ω。开关S闭合后，电压表示数为4V，则电源电压为（ ）
A．4V B．6V C．8V D．12V
13.如图所示为两只定值电阻A、B的U-I图线，现将它们串联接在电源上，两点电阻的电压值比为（ ）
A．1：2 B．1：3 C．3：1 D．2：1
14.如图所示电路中，甲、乙两处是两块电表，当开关S闭合后，要使灯L1、L2串联，甲、乙应该接入的是（ ）
A．电压表和电流表 B．电流表和电压表 C．都接电流表 D．都接电压表
15.如图甲所示电路，电源电压保持不变，R0为定值电阻，闭合开关S，滑动变阻器滑片P从a端移到b端，电压表和电流表的示数变化图像如图乙所示，以下说法正确的是（ ）
A．定值电阻R0的阻值是20Ω B．电源电压为6V
C．滑动变阻器的最大阻值10Ω
D．当电流表的示数是0.6A时，滑动变阻器接入电路的电阻为5Ω
二、填空题（每空2分，共20分）。
16.如图所示为小亮设计的电路图，闭合开关________时，L1、L2和L3组成串联电路；闭合开关______时，L1和L2组成并联电路。如果要使灯L1亮、灯L2、L3不亮，则应将开关________。

17.有一定值电阻，如果在两端加12V的电压，通过它的电流是0.4A，那么它的电阻是______Ω；如果在它两端加15V的电压，那么通过它的电流是_______A。
18.有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲、U乙，通过它们的电流分别为I甲、I乙。则I甲______I乙，则U甲_____U乙（两空均填“＞”、“＜”或“=”）。
19.如图所示电路中，电源电压恒为9V，电阻R1=10Ω，滑动变阻器R2的最大阻值是20Ω，则闭合开关后，当滑片P在滑动变阻器上滑动时，电流表最小的示数是_____A，此时电压表示数为______V；如果电流表量程为0～0.6A，变阻器接入电路的最小阻值是_________Ω。
三、实验探究题（每空3分，共18分）。
20.小超在探究“通过导体的电流与导体两端电压的关系”时，电路如图甲所示，电源电压保持不变，R为定值电阻：
（1）请用笔画线代替导线，将图中的电路按甲图连接完整；
（2）实验前滑动变阻器的滑片应位于______（选填“A”或“B”）端。滑动变阻器的作用除了保护电路外，还起到了_____________________________的作用；
（3）电路连接正确后，发现电压表有示数但电流表无示数，此时出现的故障可能是______；
A.滑动变阻器短路 B.电流表断路 C.电阻R短路 D.电阻R断路
（4）排除故障后，小超又取了两个定值电阻，想利用这些器材继续探究“电压不变时，电流与电阻的关系”。实验中所用电阻的阻值分别为5Ω、10Ω、20Ω，电源电压为6V，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图象。由图象可以得出结论：当电压一定时，__________________________________________；
（5）当小超把R换为20Ω的电阻接入电路时，为完成整个实验，小超应该选取滑动变阻器____（选填字母）。
A.“50Ω 1.0A” B.“30Ω 1.0A” C.“20Ω 1.0A”
四、计算题（21题6分，22题11分，共17分）。
21.如图所示的电路中，电源电压保持不变，电阻R1=20Ω，闭合开关S后，电流表A的示数为0.6A，电流表A1的示数为0.2A，求：
（1）R1两端的电压；
（2）R2的阻值。
22.如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1=20Ω，滑动变阻器R2的规格为“100Ω 1A”。
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
（2）闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值；
（3）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的最小阻值。
参考答案
一、选择题（共15小题，每题3分，共45分）。
二、填空题（每空2分，共20分）。
16.S3 S1、S2 S2
17.30 0.5
18.＜ =
19.0.3 6 5
三、实验探究题（每空3分，共18分）。
20.（1）见图
（2）B 改变定值电阻两端电压
（3）D
（4）通过导体的电流与导体的电阻成反比
（5）A
四、计算题（21题6分，22题11分，共17分）。
21.（1）4V （2）10Ω
22.（1）8V （2）50Ω （3）40Ω
题号
1
2
3
4
5
6
7
8
答案
C
A
D
A
D
A
C
C
题号
9
10
11
12
13
14
15
答案
D
A
B
D
D
D
D
