2024年广东省肇庆市九年级（上）期末物理模拟试卷含答案

这是一份2024年广东省肇庆市九年级（上）期末物理模拟试卷含答案，共15页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题，综合能力题等内容，欢迎下载使用。

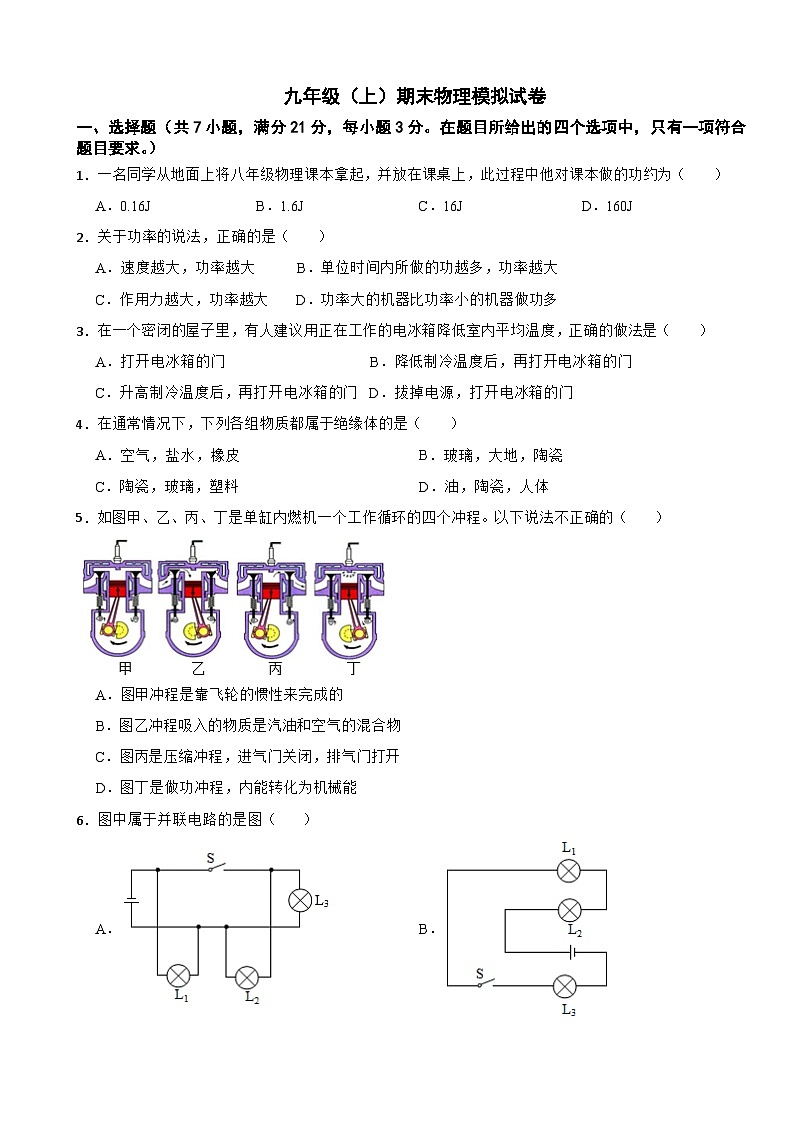

1．一名同学从地面上将八年级物理课本拿起，并放在课桌上，此过程中他对课本做的功约为（ ）
A．0.16JB．1.6JC．16JD．160J
2．关于功率的说法，正确的是（ ）
A．速度越大，功率越大 B．单位时间内所做的功越多，功率越大
C．作用力越大，功率越大 D．功率大的机器比功率小的机器做功多
3．在一个密闭的屋子里，有人建议用正在工作的电冰箱降低室内平均温度，正确的做法是（ ）
A．打开电冰箱的门 B．降低制冷温度后，再打开电冰箱的门
C．升高制冷温度后，再打开电冰箱的门 D．拔掉电源，打开电冰箱的门
4．在通常情况下，下列各组物质都属于绝缘体的是（ ）
A．空气，盐水，橡皮B．玻璃，大地，陶瓷
C．陶瓷，玻璃，塑料D．油，陶瓷，人体
5．如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程。以下说法不正确的（ ）
A．图甲冲程是靠飞轮的惯性来完成的
B．图乙冲程吸入的物质是汽油和空气的混合物
C．图丙是压缩冲程，进气门关闭，排气门打开
D．图丁是做功冲程，内能转化为机械能
6．图中属于并联电路的是图（ ）
A．B．
C．D．

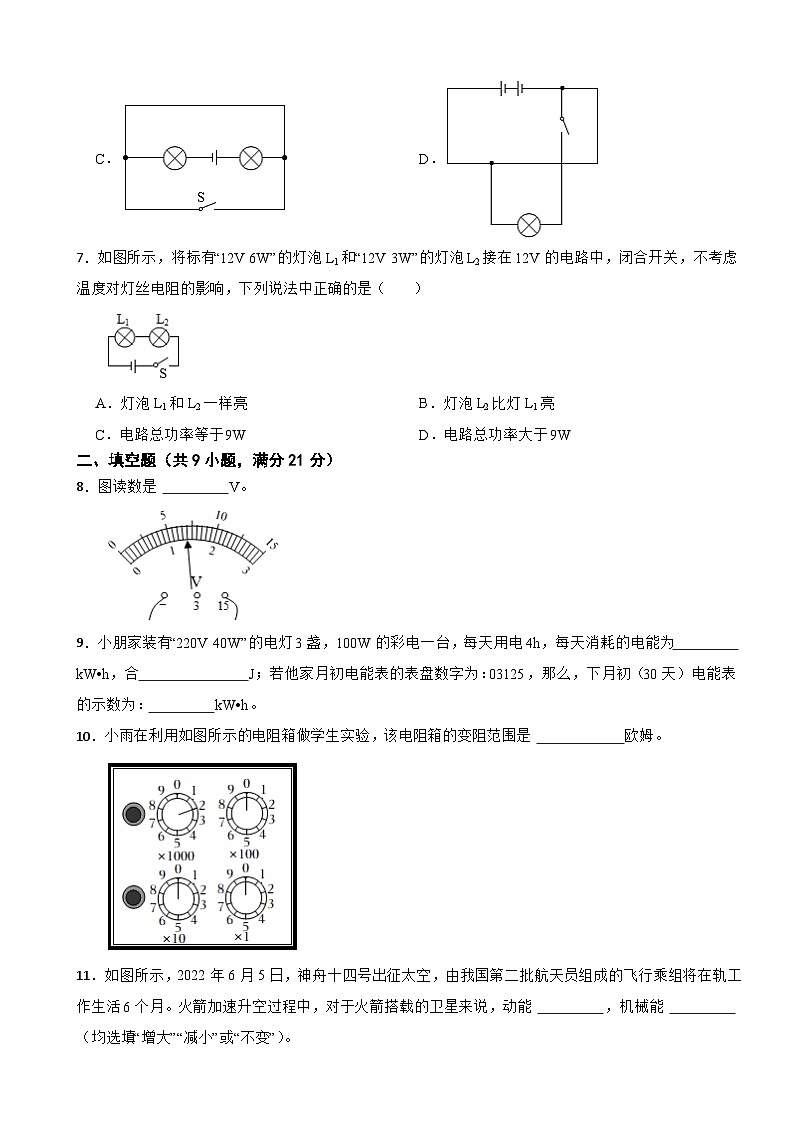

7．如图所示，将标有“12V 6W”的灯泡L1和“12V 3W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（ ）
A．灯泡L1和L2一样亮B．灯泡L2比灯L1亮
C．电路总功率等于9WD．电路总功率大于9W
二、填空题（共9小题，满分21分）
8．图读数是 V。
9．小朋家装有“220V 40W”的电灯3盏，100W的彩电一台，每天用电4h，每天消耗的电能为 kW•h，合 J；若他家月初电能表的表盘数字为：03125，那么，下月初（30天）电能表的示数为： kW•h。
10．小雨在利用如图所示的电阻箱做学生实验，该电阻箱的变阻范围是 欧姆。
11．如图所示，2022年6月5日，神舟十四号出征太空，由我国第二批航天员组成的飞行乘组将在轨工作生活6个月。火箭加速升空过程中，对于火箭搭载的卫星来说，动能 ，机械能 （均选填“增大”“减小”或“不变”）。

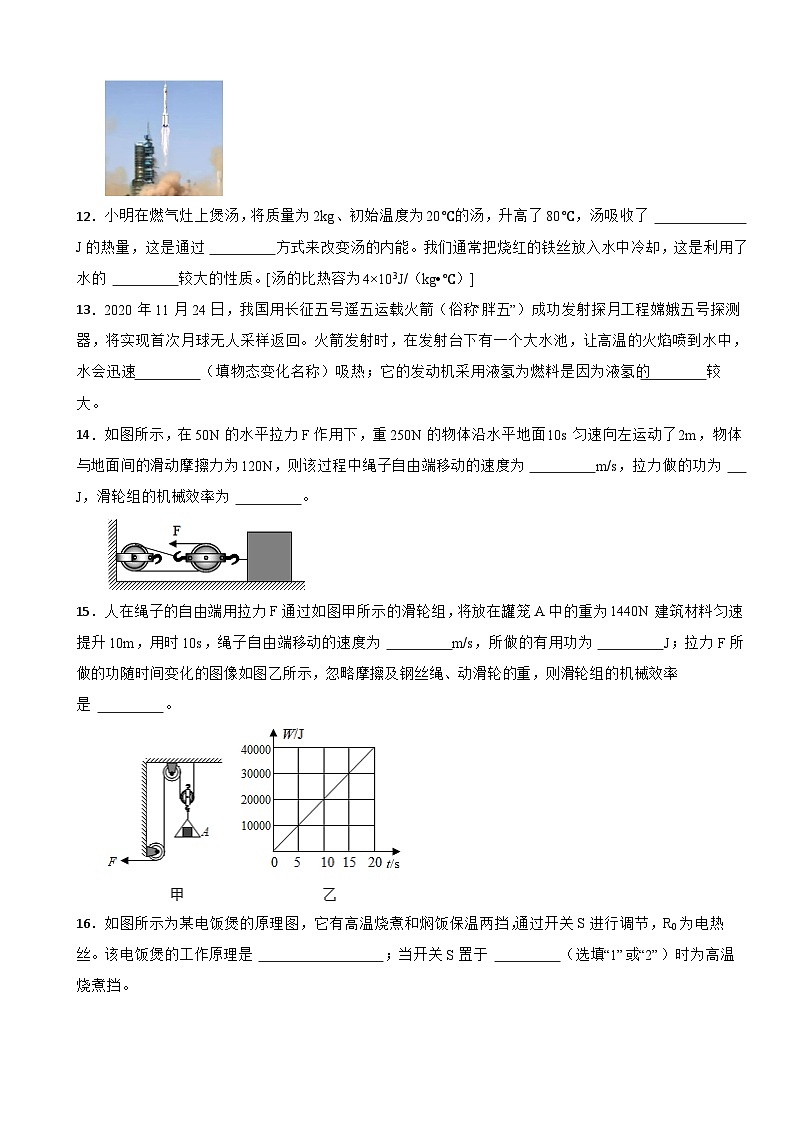

12．小明在燃气灶上煲汤，将质量为2kg、初始温度为20℃的汤，升高了80℃，汤吸收了 J的热量，这是通过 方式来改变汤的内能。我们通常把烧红的铁丝放入水中冷却，这是利用了水的 较大的性质。[汤的比热容为4×103J/（kg•℃）]
13．2020年11月24日，我国用长征五号遥五运载火箭（俗称“胖五”）成功发射探月工程嫦娥五号探测器，将实现首次月球无人采样返回。火箭发射时，在发射台下有一个大水池，让高温的火焰喷到水中，水会迅速 （填物态变化名称）吸热；它的发动机采用液氢为燃料是因为液氢的 较大。
14．如图所示，在50N的水平拉力F作用下，重250N的物体沿水平地面10s匀速向左运动了2m，物体与地面间的滑动摩擦力为120N，则该过程中绳子自由端移动的速度为 m/s，拉力做的功为 J，滑轮组的机械效率为 。
15．人在绳子的自由端用拉力F通过如图甲所示的滑轮组，将放在罐笼A中的重为1440N建筑材料匀速提升10m，用时10s，绳子自由端移动的速度为 m/s，所做的有用功为 J；拉力F所做的功随时间变化的图像如图乙所示，忽略摩擦及钢丝绳、动滑轮的重，则滑轮组的机械效率是 。
16．如图所示为某电饭煲的原理图，它有高温烧煮和焖饭保温两挡，通过开关S进行调节，R0为电热丝。该电饭煲的工作原理是 ；当开关S置于 （选填“1”或“2”）时为高温烧煮挡。
三、作图题（共2小题，满分6分，每小题3分）
17．请根据下面的实物连接图，在虚线方框内画出对应的电路图。
18．如图，根据电路图，画出实物连接图。
四、实验探究题（共3小题，满分19分）
19．在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块请回答下列问题：
（1）该实验的目的是研究 。
（2）若水平面绝对光滑，该实验还能得出结论吗？并说明理由。
20．在温度一定下做“研究决定导体电阻大小因素”的实验时，我们采用了 法的科学探究方法。如表给出了实验中所用到的导体的情况。选择C、F两根导体进行对比，是为了研究导体电阻大小与 是否有关；选择 两根导体进行对比，是为了研究导体电阻与长度的关系；为了研究导体电阻与横截面积的关系，应选择的两根导体是 （填写导体的代号）。大部分导体一般情况下其电阻随温度的升高而 。
21．小明和同学用“伏安法”测小灯泡的电阻，小灯泡正常工作时的电压为2.5V。
（1）开关S闭合前，应将滑动变阻器的滑片P移动到 （选填“A”或“B”）端。
（2）闭合开关S前，他们发现电流表的指针指在零刻度线的左侧，其原因可能是 ____（选填字母序号）。
A．电流表没调零B．电流表正、负接线柱接反了
（3）当滑动变阻器的滑片移到某一位置时，电压表示数为2.1V，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 移。
（4）移动滑片P，记录多组对应的电压表和电流表的示数，画出如图乙所示的U﹣I图像，则小灯泡正常发光时的电阻是 Ω。
（5）实验中测出了小灯泡在多次不同电压下的灯丝电阻，有些同学认为可以进一步求出它们的平均值以减小误差。这些同学的观点是错误的，因为灯泡的电阻受 影响很大。
（6）实验过程中电压表损坏，老师向小明他们多提供了一个阻值已知的定值电阻R0、一个电流表和若干导线，要求他们测出小灯泡L正常发光时的电阻。请你在图丙方框内帮他们画出电路图（要求电路连接后不能再拆接）。
五、计算题（共2小题，满分13分）
22．一辆汽车在3000N的牵引力作用下做匀速直线运动，50s内行驶了1500m。求这个过程中：
（1）汽车的速度；
（2）汽车牵引力做的功；
（3）汽车牵引力做功的功率。
23．如图所示，一灯泡L标有“6V 6W”字样，接入电路中，电源电压保持15V不变，灯泡灯丝电阻不随温度而改变，闭合开关s，当滑动变阻器滑片P移到b端时，电压表示数为12V，
求：
（1）灯丝电阻是多少？
（2）灯泡L正常发光时，在10min内消耗的电能是多少？
（3）滑动变阻器的最大阻值是多少？
六、综合能力题（共3小题，满分20分）
24．用平行于斜面、大小为800N的拉力把质量为100kg的物体沿斜面从A点匀速拉至B点，用时20s，g＝10N/kg。求：
（1）物体的重力。
（2）拉力对物体所做的功和功率。
（3）物体的运动速度。
（4）画出此过程物体的s﹣t图。
25．如图甲是某种车载空气净化器，其工作过程如图乙所示，受污染的空气被吸入后，颗粒物进入电离区后带上某种电荷，然后在集尘器上被带电金属网捕获，再通过复合过滤网使空气净化，其中带电金属捕获颗粒物的工作原理是 ，车载空气净化器的额定功率为6W，额定电压为12V，则它正常工作的电流为 A。
26．在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表的转盘转了70r，热水器的实际功率为 W；若不计能量损失，这段时间内热水器中50L的水可升温 ℃．[已知ρ水＝1.0×103kg/m3，c水＝4.2×103J/（kg•℃）]
答案
【解析】【解答】功的计算公式：W=Fs，其中 W 表示功，F 表示力，s 表示力的作用距离。
在这道题中，力的大小等于课本的重力，即 F=mg，其中 m 表示课本的质量，g 表示重力加速度。而力的作用距离就是课本被拿起的高度，即 s=h。
根据题目所给的信息，我们可以估算出课本的质量大约为 0.2kg，课本被拿起的高度大约为 0.8m。
将这些数据代入公式中，我们可以得到：
W=Fs=mgh=0.2kg×10m/s^2×0.8m=1.6J
这名同学对课本做的功约为 1.6J，正确答案是选项 B。
【分析】首先，我们需要明确题目中所涉及的物理概念和公式。在这道题中，我们需要用到功的计算公式：W=Fs，其中 W 表示功，F 表示力，s 表示力的作用距离。
其次，我们需要根据题目所给的信息，估算出课本的重力和力的作用距离。在这道题中，课本的重力可以通过课本的质量和重力加速度来计算，力的作用距离就是课本被拿起的高度。
最后，我们将估算出的数值代入公式中，计算出这名同学对课本做的功。
【解析】【解答】A ，速度与功率之间没有直接的因果关系，功率的大小还取决于其他因素，故A不符合题意；
B、单位时间内所做的功越多，功率越大，这个说法是正确的，故B符合题意；
C ，作用力的大小并不直接决定功率，还需要考虑作用力在单位时间内所做的功，故C不符合题意；
D ，功率大的机器在单位时间内做功多，但做功的多少还取决于时间的长短，不能仅仅根据功率大小来判断机器做功的多少，故D不符合题意；
综上所述，本题选B。
【分析】 功率是表示做功快慢的物理量，它等于单位时间内所做的功。功率的大小取决于做功的效率和速度等因素。
【解析】【解答】打开电冰箱门，不能降低室温，因为冰箱致冷是靠压缩机把热量从冰箱内带到冰箱外，排出的热量还在室内。同时由于电动压缩机工作时要发热，反而会使房间内的温度升高，故应拔掉电源，打开电冰箱的门电冰箱，降低室内平均温度，故D正确、ABC错误。
【分析】根据电冰箱的工作原理，电冰箱只是将冰箱内的热搬运出去，不会降低房间内的温度。
【解析】【解答】绝缘体是指不容易导电的物质。在这四个选项中：
A 选项中的盐水是导体；
B 选项中的大地是导体；
D 选项中的人体是导体。
C：陶瓷、玻璃、塑料通常都属于绝缘体。
而陶瓷、玻璃和塑料在通常情况下具有良好的绝缘性能。故本题选C
【分析】 绝缘体在电气和电子领域有广泛应用，用于防止电流泄漏、保证安全等。这些物质的绝缘性能可能会受到温度、湿度等条件的影响。
【解析】【解答】A ，图甲是吸气冲程，是靠飞轮的惯性来完成的，说法正确；
B，图乙是吸气冲程，吸入的物质是汽油和空气的混合物，说法正确；
C ，图丙是压缩冲程，进气门和排气门都关闭，而不是进气门关闭，排气门打开，说法错误；
D ，图丁是做功冲程，内能转化为机械能，说法正确；
【分析】 内燃机的工作过程是将燃料的化学能转化为内能，再将内能转化为机械能的过程。理解每个冲程的特点和作用对于理解内燃机的工作原理非常重要。
【解析】【解答】A、由图可知，开关闭合后，电流的路径有三条，三个灯泡是并列连接的，为并联电路，故A正确；
B、由图可知，开关闭合后，三个灯泡首尾连接，电流的路径只有一条，为串联电路，故B错误；
C、由图可知，无论开关是否闭合，两个灯泡首尾连接，为串联电路，故C错误；
D、由图可知，无论开关是否闭合，导线都会直接接在电源的两极上，会造成电源短路，故D错误；
综上所述，本题选A。
【分析】电流路径：串联电路只有一条电流路径；并联电路有多条电流路径。
电器关系：串联电路中各电器相互影响；并联电路中各电器独立工作。
开关作用：串联电路中开关控制整个电路；并联电路中干路开关控制整个电路，支路开关只控制所在支路。
电流特点：串联电路中电流处处相等；并联电路中干路电流等于各支路电流之和。
电压特点：串联电路中总电压等于各部分电压之和；并联电路中各支路两端电压相等。
【解析】【解答】根据题目所给的信息，“12V 6W”的灯泡 L1 和“12V 3W”的灯泡 L2。我们可以通过比较它们的额定功率和电阻来分析。 L1 的额定功率为 6W，L2 的额定功率为 3W，说明 L1 比 L2 更亮。但在这个电路中，两个灯泡都接在 12V 的电路中。
根据电功率的计算公式 P=U2/R（其中 P 为功率，U 为电压，R 为电阻）。可以得到 R=U2/P，即电阻与功率成反比。
L2 的功率较小，所以它的电阻较大。在相同电压下，电阻较大的灯泡实际功率较小。因此，L2 比 L1 暗，B 选项正确，A 选项错误。电路的总功率等于两个灯泡实际功率之和。由于 L2 的实际功率小于 3W，所以总功率小于 9W，C、D 选项错误。
综上所述，正确答案是 B。
【分析】分析题目中给出的灯泡参数，“12V 6W”的 L1 和“12V 3W”的 L2。根据电功率公式 P=U2/R，得出电阻与功率成反比，L2 的电阻较大。
在相同电压下，电阻较大的灯泡实际功率较小。因为 L2 的功率小，电阻大，所以实际功率小于 3W，L2 比 L1 暗。电路总功率为两个灯泡实际功率之和，小于 9W。
【解析】【解答】电压表使用的量程是0~15V，对应的分度值为0.5V，指针在5V后面第4格，示数为5V+4x0.5V=7V。故答案为“7”。
【分析】电压表读数时，先确定使用的量程、对应的分度值，再根据指针位置读数。
【解析】【解答】3盏“220V 40W＂的电灯总功率为：
1台100W的彩电，所有用电器的总功率为：
每天用电4h，每天消耗的电能为：
因为 ，所以0.
一个月（30天）消耗的电能为：
月初电能表的表盘数字为312.5，那么下月初电能表的示数为：
综上，答案依次为：0.88；3.168x106；338.9。
【分析】首先，根据题目中给出的电灯和彩电的功率，计算出所有用电器的总功率。
然后，根据每天用电时间，利用公式W=Pt计算每天消耗的电能，这里需要注意单位的换算，将功率和时间的单位统一。
接下来，根据1kW·h与焦耳的换算关系，将每天消耗的电能转换为焦耳。
最后，计算一个月（30 天）消耗的电能，并加上月初电能表的示数，得到下月初电能表的示数。
【解析】【解答】 该电阻箱的 电阻当各旋钮所对的数字均为0时，电阻箱接入电路的最小阻值是0Ω：当各旋钮所对的数字均为9时，电阻箱接入电路的最大阻值R=9x1000Ω+9x100Ω+9x10Ω+9x1Ω=9999Ω。所以，该电阻箱的变阻范围是0~9999Ω。
【分析】说明了电阻箱的最小阻值情况：当各旋钮数字均为 0 时，电阻箱接入电路的阻值为 0Ω。
描述了电阻箱的最大阻值情况：当各旋钮数字均为 9 时，通过计算各个位数对应的阻值之和，得到最大阻值 R=9999Ω。
基于最小和最大阻值的确定，得出该电阻箱的变阻范围是 0~9999Ω。
【解析】【解答】 第1空、动能增大：卫星随着火箭加速上升，速度不断增加。根据动能的定义，动能与物体的速度和质量有关，速度增大意味着动能增大。
第2空、机械能增大：机械能是动能和势能的总和。
1.在这个过程中，卫星的高度上升，重力势能增大。
2.同时动能也在增大。
3.所以总的机械能增大。
【分析】 这是一个符合 能量守恒定律的过程，燃料的化学能转化为卫星的机械能，使其能够进入太空轨道并执行任务。
【解析】【解答】汤吸收的热量可以通过以下计算得出：
，其中Q表示吸收的热量，c表示比热容，m表示质量，Δt表示温度的变化。
将数值代入公式可得：
这是通过热传递的方式来改变汤的内能。
【分析】我们通常把烧红的铁丝放入水中冷却，这是利用了水的比热容较大的性质。比热容大表示单位质量的物质在吸收或放出相同热量时，温度变化较小。
【解析】【解答】 第1空、火箭发射时，在发射台下的大水池中，高温的火焰喷到水中，水会迅速汽化吸热。
第2空、 液氢作为发动机燃料的优点之一是其热值较大。热值是燃料的一种特性，它表示单位质量或单位体积的燃料完全燃烧时所放出的热量。
【分析】液氢的热值较大，意味着在燃烧过程中能够释放出更多的能量，从而为火箭提供强大的动力。
【解析】【解答】
解：（1）由图知， ，绳子自由端移动的距离
则绳子自由端移动的速度： S；
（2）拉力做的功：
（3）滑轮组的机械效率：
故答案为：0.6；300；80％。
【分析】
（1）由图可知，绳子自由端移动的距离s＝nS物，利用求出绳子自由端移动的速度；
（2）利用求出拉力做的功；
（3）用滑轮组水平拉动物体时，克服物体与地面间的摩擦力做的功是有用功，拉力做的功是总功；求滑轮组的机械效率；
【解析】【解答】（1）由图知， ，绳子自由端移动的距离
绳子自由端移动的速度：
（2）将重为1440N建筑材料匀速提升10m，所做的有用功：
（3）据图乙可知，10s内拉力做的功：
滑轮组的机械效率：
故答案为 第1空、 2； 第2空、 14400； 第3空、 72％。
【分析】（1）由图知， ，绳子自由端移动的距离，利用速度公式求绳子自由端移动的速度；
（2）已知建筑材料的重力、升高的高度，利用求使用滑轮组做的有用功；
（3）由图乙可以确定10s拉力做的总功，滑轮组的机械效率等于有用功与总功之比。
【解析】【解答】(1)电饭煲工作时将电能转化为内能，因此电饭煲的工作原理是利用电流的热效应；
(2)由P=I2R可知，当电热丝的阻值一定时，电路中的电流越大，发热功率越大。
①由电路图可知，当开关置于1时，电热丝R与R串联，电路中的电阻最大；
②当开关S置于2时，电阻R被短路，电路为R的简单电路，电路中的电阻最小，由欧姆定律可知，此时电路中的电流最大，R的发热电功率最大，电饭煲处于高温烧煮挡。故答案为：2。
【分析】指出电饭煲工作时将电能转化为内能，说明其工作原理是利用电流的热效应。
根据P=I2R，分析电热丝的发热功率与电路中电流的关系。结合电路图，说明开关置于不同位置时，电路中的电阻不同，导致电流不同。当开关置于 2 时，电路电阻最小，电流最大，发热功率最大，电饭煲处于高温烧煮挡。
【解析】【解答】由实物图可知，L2与L3串联后再与L1并联，开关S1在干路上，开关S2在L1所在支路上。电流从电源正极流出回到负极。连接各电路原件即可。
【分析】通过实物图明确了各灯泡（L1、L2、L3）之间的连接关系，即 L2 和 L3 先串联，再与 L1 并联。开关 S1 位于干路，开关 S2 则在 L1 所在的支路上。
【解析】【解答】由左侧电路图知，两灯串联，电流表测电路中电流，开关控制整个电路，电压表并联在L2两端，由于电路中的电流和L2两端的电压未知，为了安全两电表都可选用大量程。
【分析】分析左侧电路图，明确两灯串联的电路连接方式。确定电流表用于测量电路中的电流，开关控制整个电路。说明电压表并联在 L2 两端。
【解析】【解答】(1)由题意知，同一铁球的质量相同，从不同的高度滚下时，到达水平面的速度不同，可以探究动能大小与物体速度的关系，故该空答案“动能大小与物体速度的关系”；
(2)实验中通过木块被铁球推动的距离的长短来比较动能的大小；若水平面绝对光滑，木块根据牛顿第一定律将做匀速直线运动，不能得到木块被铁球推动的距离的长短不同，故本实验将不能达到探究目的。该空答案“不能，水平面绝对光滑，木块将做匀速直线运动，不能得到木块被铁球推动的距离的长短不同”。
【分析】
(1)物体的动能与物体的质量和速度有关，在探究过程中需用控制变量法，根据已知条件判断出控制的变量，便可得出探究的因素；
(2)根据牛顿第一定律，若水平面绝对光滑，则木块不受摩擦力作用，运动后将保持匀速直线运动。实验将不能达到探究目的。
【解析】【解答】 第1空、 影响电阻大小的因素有导体的材料、长度、横截面积和温度，实验中采用的是控制变量法，故该空填“ 控制变量 ”；
第2空、 从数据表格中可以获取C、F两根导线的横截面积和长度相同，它们的材料不同，故探究的是导体的电阻大小与导体材料的关系，故该空填“ 材料 ”；
第3空、 要研究电阻大小与长度的关系，应该选择横截面积和材料相同的导线，故应该是C和G，故该空填“ C、G ”；
第4空、 要研究电阻的大小与横截面积的关系，应该选择长度和导线材料相同的导线，故应该是A、D， 故该空填“ A、D ” ；
第5空、 大部分导体一般情况下其电阻随温度的升高而增大。
【分析】影响电阻大小的因素有导体的材料、长度、横截面积和温度；从数据表格中获取信息，找出实验中所控制的量和改变的量，从而确定出所要探究的问题；题目中给出所要探究的问题，再结合控制变量法和数据表格选出适当的导线。
【解析】【解答】（1）为了保护电路，开关S闭合前，应将滑动变阻器的滑片P移动到阻值最大处，即A端；
（2）闭合开关S前，他们发现电流表的指针指在零刻度线的左侧，说明电流表使用前没有调零，故选：A；
（3）当滑动变阻器的滑片移到某一位置时，电压表示数为2.1V，小于灯泡额定电压2.5V，增大灯泡两端电压，根据串联电路电压规律，减小滑动变阻器两端电压，根据串联电路分压原理，应减小滑动变阻器接入电路的阻值，故要将滑动变阻器的滑片向右移；
（4）由图乙可知，当灯泡两端电压为2.5V 时，通过灯泡的额定电流为0.2A，则小灯泡正常发光时的电阻为：
（5）灯丝电阻随温度的变化而变化，不是一定值，求平均值没有意义，故这些同学的观点是错误的。
【分析】
（1）为了保护电路，开关S闭合前，应将滑动变阻器的滑片P移动到阻值最大处；
（2）电表使用前要调零；
（3）比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向；
（4）根据图乙确定灯泡额定电压对应的额定电流，利用求出小灯泡正常发光时的电阻；
（5）灯丝电阻随温度的变化而变化，不是一定值，求平均值没有意义。
【解析】【分析】(1)利用速度公式v=S/t，即可求出汽车的速度；
(2)功的计算公式W=Fs可以求出牵引力的功。
(3) 功率等于单位时间内所做的功。 应用功率公式P=w/t可以求出牵引力的功率。
【解析】【分析】(1)根据灯泡的规格“6V 6W”，利用 可以计算出灯丝的电阻；
(2)根据灯泡的规格“6V 6W”可知，p=6w，利用W=Pt可以计算出灯10min内消耗的电能；
(3)当滑动变阻器滑片P移到b端时滑动变阻器的阻值最大，计算出此时滑动变阻器的阻值即为其最大阻值。
【解析】【分析】计算物体重力：根据重力公式G=mg，其中m为质量，g为重力加速度，可直接计算出物体的重力。
计算拉力做功和功率：通过拉力F和在拉力方向上的位移s，利用公式W=Fs计算拉力所做的功；再根据功率公式P=W/t计算拉力的功率。
计算物体运动速度：根据位移和时间，利用速度公式v=s/t计算物体的运动速度。
画出 s-t 图：根据物体做匀速直线运动的特点，画出过原点的斜线表示 s-t 图像。
【解析】【解答】 第1空、 颗粒物进入电离区后带上某种电荷，然后在集尘器上被带电金属网捕获，再通过复合过滤网使空气净化，工作原理是异种电荷相互吸引。
(2)由P=UI得，I=P/U=6w/12V=0.5A
【分析】同种电荷相互排斥，异种电荷相互吸引。电功率的计算公式P= Ul，变形后可求电流。
【解析】【解答】电能表上标有1000，表示每消耗1 的电能，电能表的转盘转1000转，
所以，电能表的转盘转70r消耗的电能为
热水器的实际功率为
；
若不计能量损失，这段时间内热水器中水吸收的热量 ，
水的质量 ，
由 得水升高的温度
【分析】 ①测量较大电能时用刻度盘读数：最后一位是小数位；两次读数相减就得到这段时间内消耗的电能，单位是度（千瓦时）；
②测量较小电能时用转盘转数读数：某段时间内电能表转盘转数，电能表转盘每转表示的电能计算出该段时间内消耗的电能。导体代号
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm2）
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍铬丝
