2025高考物理二轮复习专题四-电路和电磁感应-第九讲 恒定电流和交变电流【课件】

这是一份2025高考物理二轮复习专题四-电路和电磁感应-第九讲 恒定电流和交变电流【课件】，共38页。PPT课件主要包含了迁移拓展等内容，欢迎下载使用。

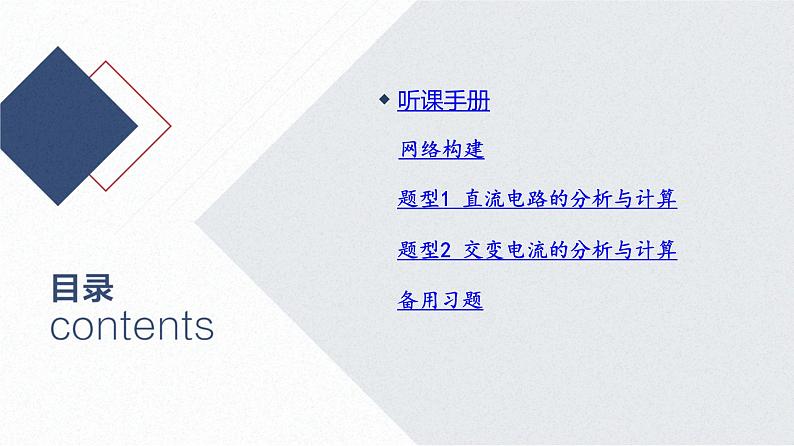

题型1 直流电路的分析与计算
题型2 交变电流的分析与计算

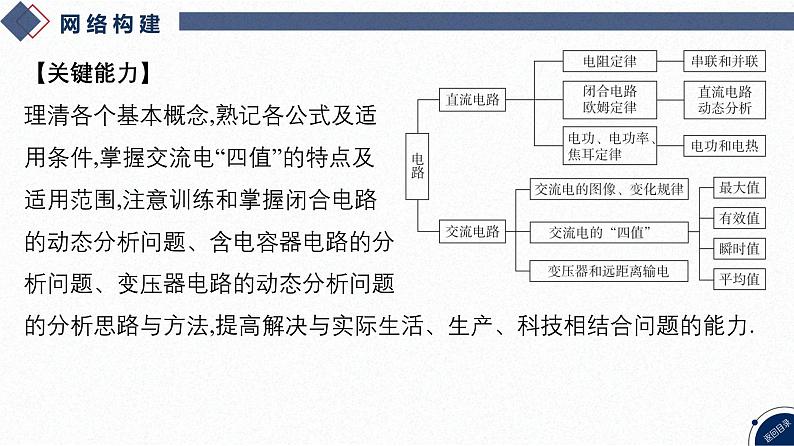

【关键能力】理清各个基本概念,熟记各公式及适用条件,掌握交流电“四值”的特点及适用范围,注意训练和掌握闭合电路的动态分析问题、含电容器电路的分析问题、变压器电路的动态分析问题
的分析思路与方法,提高解决与实际生活、生产、科技相结合问题的能力.

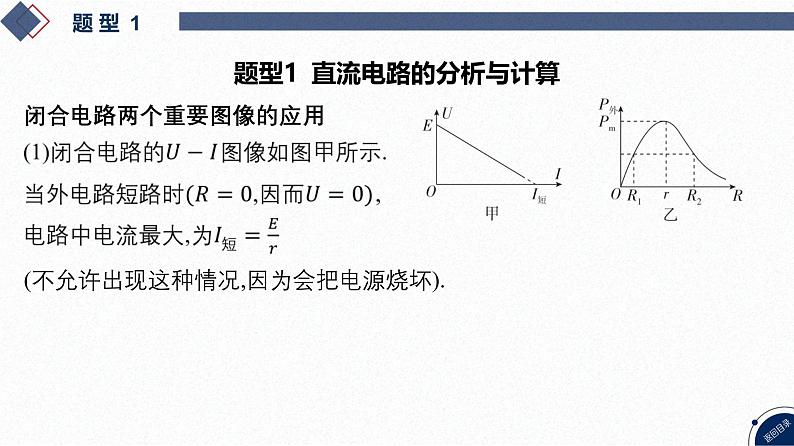

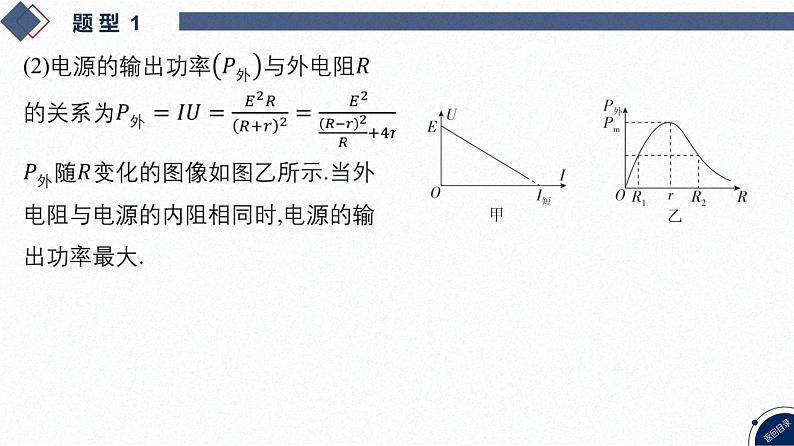

闭合电路两个重要图像的应用
(不允许出现这种情况,因为会把电源烧坏).
交变电流的产生与描述
变压器和远距离输电

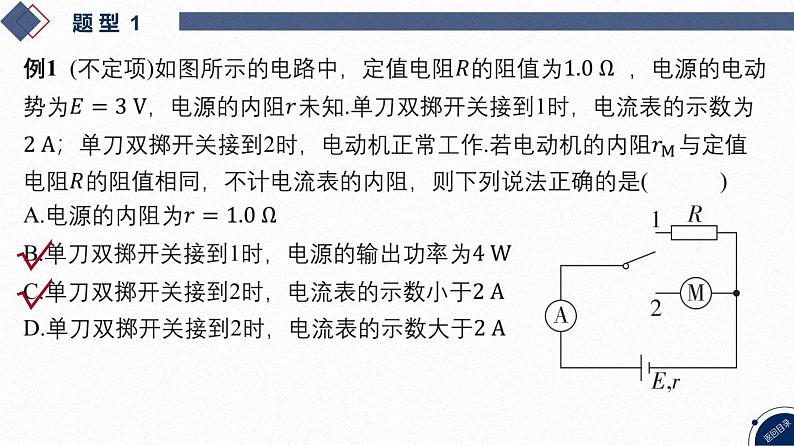

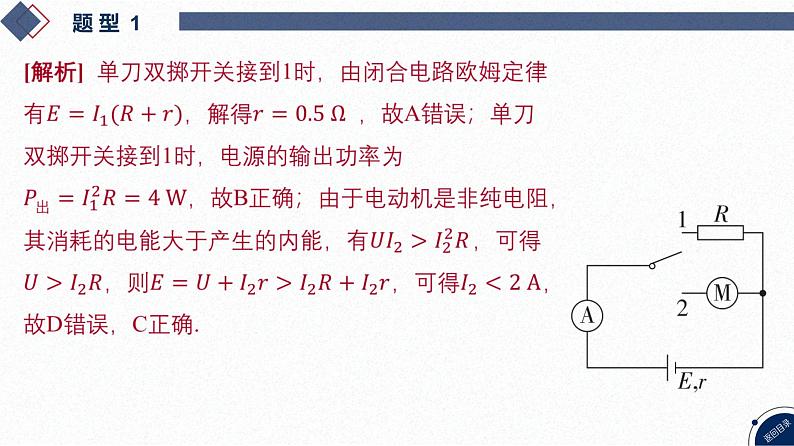

1.　(多选)如图所示的电路中,定值电阻R的阻值为1.0 Ω,电源的电动势为E=3 V,电源的内阻r未知.单刀双掷开关接到1时,电流表的示数为2 A;单刀双掷开关接到2时,电动机正常工作.若电动机的内阻rM与定值电阻R的阻值相同,不计电流表的内阻,则下列说法正确的是(　　)A.电源的内阻为r=1.0 ΩB.单刀双掷开关接到1时,电源的输出功率为4 WC.单刀双掷开关接到2时,电流表的示数小于2 AD.单刀双掷开关接到2时,电流表的示数大于2 A
2.　如图所示,甲图是一种手摇发电机及用细短铁丝显示的磁场分布情况,摇动手柄可使对称固定在转轴上的矩形线圈转动;乙图是另一种手摇发电机及磁场分布情况,皮带轮带动固定在转轴两侧的两个线圈转动.下列说法正确的是(　 )A.甲图中线圈转动区域磁场可视为匀强磁场B.乙图中线圈转动区域磁场可视为匀强磁场C.甲图中线圈转动时产生的电流是正弦交流电D.乙图线圈匀速转动时产生的电流是正弦交流电
