2023-2024学年湖南省长沙市雅礼教育集团七校高二（下）期末物理试卷

这是一份2023-2024学年湖南省长沙市雅礼教育集团七校高二（下）期末物理试卷，共18页。试卷主要包含了选择题，实验题，计算题等内容，欢迎下载使用。
1．（4分）甲图为不同温度下的黑体辐射强度随波长λ的变化规律；乙图为原子核的比结合能与质量数关系曲线；丙图为分子间作用力随分子间距的变化规律；丁图为放射性14C元素剩余质量m与原质量m0的比值随时间t的变化规律，下列说法正确的是（ ）
A．甲图中，随着温度的升高，辐射强度的极大值向波长较长的方向移动
B．根据图乙可知，U核的比结合能比Kr核的比结合能小，故U核更稳定
C．.图丙中分子间距从C到A的过程中分子引力和分子斥力均减小，但分子势能一直增大
D．丁图中，14C的半衰期是5730年，则100个14C经过5730年还剩50个
2．（4分）如图所示的火灾自动报警器具有稳定性好、安全性高的特点，应用非常广泛，其工作原理为：放射源处的镅放出的α粒子，使壳内气室空气电离而导电，当烟雾进入壳内气室时，α粒子被烟雾颗粒阻挡，导致工作电路的电流减小，于是锋鸣器报警。则（ ）
A．发生火灾时温度升高，的半衰期变短
B．这种报警装置应用了α射线贯穿本领强的特点
C．发生α衰变的核反应方程是Pu→Ame
D．发生α衰变的核反应方程是Am→NpHe
3．（4分）以下现象能说明光具有粒子性的是（ ）
A．用紫外线照射锌板时有电子射出
B．贴有增透膜的相机镜头呈现淡紫色
C．光的偏振
D．泊松亮斑

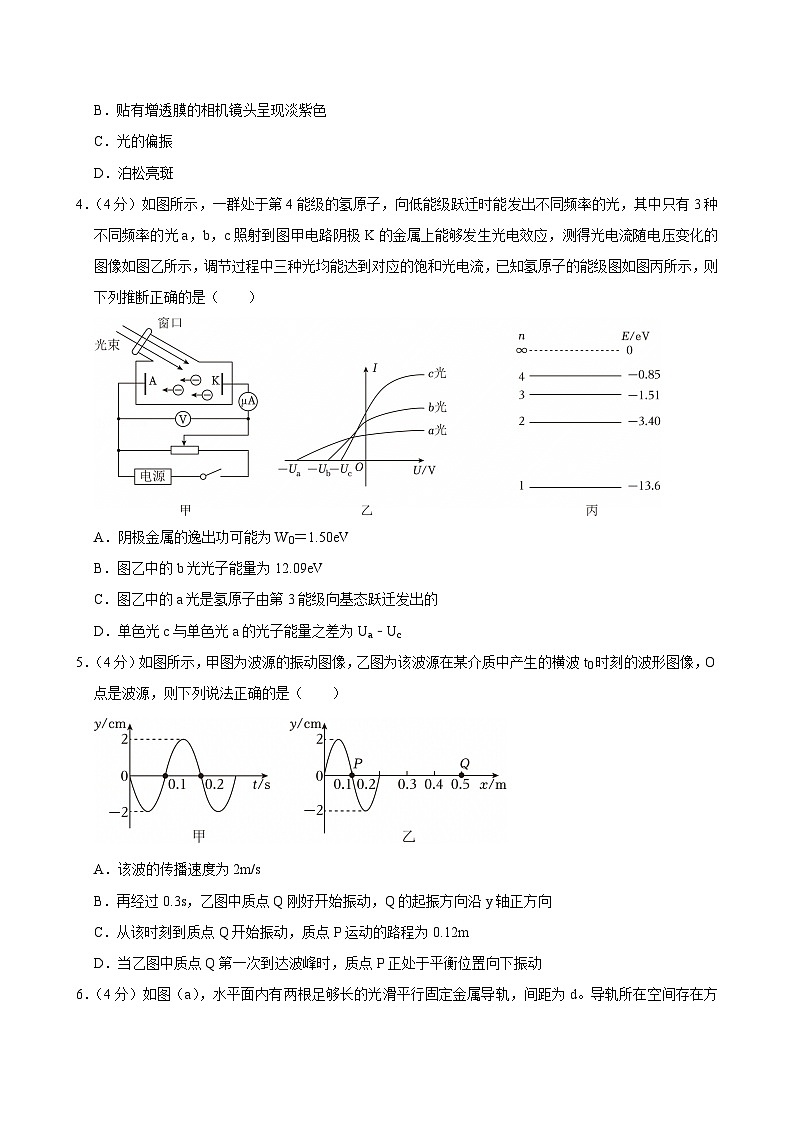

4．（4分）如图所示，一群处于第4能级的氢原子，向低能级跃迁时能发出不同频率的光，其中只有3种不同频率的光a，b，c照射到图甲电路阴极K的金属上能够发生光电效应，测得光电流随电压变化的图像如图乙所示，调节过程中三种光均能达到对应的饱和光电流，已知氢原子的能级图如图丙所示，则下列推断正确的是（ ）
A．阴极金属的逸出功可能为W0＝1.50eV
B．图乙中的b光光子能量为12.09eV
C．图乙中的a光是氢原子由第3能级向基态跃迁发出的
D．单色光c与单色光a的光子能量之差为Ua﹣Uc
5．（4分）如图所示，甲图为波源的振动图像，乙图为该波源在某介质中产生的横波t0时刻的波形图像，O点是波源，则下列说法正确的是（ ）
A．该波的传播速度为2m/s
B．再经过0.3s，乙图中质点Q刚好开始振动，Q的起振方向沿y轴正方向
C．从该时刻到质点Q开始振动，质点P运动的路程为0.12m
D．当乙图中质点Q第一次到达波峰时，质点P正处于平衡位置向下振动

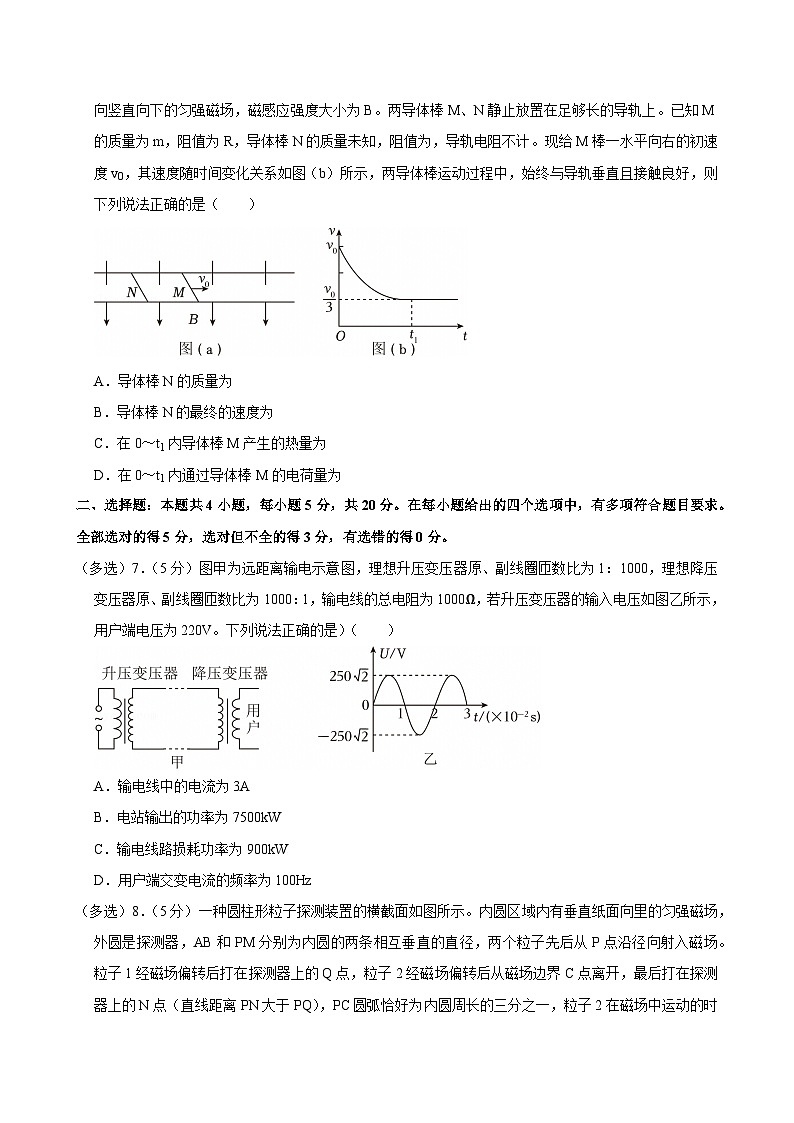

6．（4分）如图（a），水平面内有两根足够长的光滑平行固定金属导轨，间距为d。导轨所在空间存在方向竖直向下的匀强磁场，磁感应强度大小为B。两导体棒M、N静止放置在足够长的导轨上。已知M的质量为m，阻值为R，导体棒N的质量未知，阻值为，导轨电阻不计。现给M棒一水平向右的初速度v0，其速度随时间变化关系如图（b）所示，两导体棒运动过程中，始终与导轨垂直且接触良好，则下列说法正确的是（ ）
A．导体棒N的质量为
B．导体棒N的最终的速度为
C．在0～t1内导体棒M产生的热量为
D．在0～t1内通过导体棒M的电荷量为
二、选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
（多选）7．（5分）图甲为远距离输电示意图，理想升压变压器原、副线圈匝数比为1：1000，理想降压变压器原、副线圈匝数比为1000：1，输电线的总电阻为1000Ω，若升压变压器的输入电压如图乙所示，用户端电压为220V。下列说法正确的是）（ ）
A．输电线中的电流为3A
B．电站输出的功率为7500kW
C．输电线路损耗功率为900kW
D．用户端交变电流的频率为100Hz
（多选）8．（5分）一种圆柱形粒子探测装置的横截面如图所示。内圆区域内有垂直纸面向里的匀强磁场，外圆是探测器，AB和PM分别为内圆的两条相互垂直的直径，两个粒子先后从P点沿径向射入磁场。粒子1经磁场偏转后打在探测器上的Q点，粒子2经磁场偏转后从磁场边界C点离开，最后打在探测器上的N点（直线距离PN大于PQ），PC圆弧恰好为内圆周长的三分之一，粒子2在磁场中运动的时间为t。装置内部为真空状态，忽略粒子所受重力及粒子间相互作用力。下列说法正确的是（ ）
A．粒子1带负电
B．若仅减小粒子2的入射速率，则粒子2在磁场中的运动时间增加
C．若两粒子的入射速率相等，则粒子1的比荷小于粒子2的比荷
D．改变粒子2入射方向，速率变为原来的，则粒子2在磁场中运动的最长时间为t
（多选）9．（5分）如图是由折射率的材料制作的光学器件的切面图，内侧是O以为圆心，R为半径的半圆，外侧为矩形，其中BC＝2R。一束单色光从BC的中点O1射入器件，入射角为α，满足，光线进一步射到内侧圆面时恰好发生全反射，不计光线在器件内的多次反射，已知光在真空中的速度为c。则（ ）
A．光线在O1折射后的折射角为β＝30°
B．光在器件中的传播速度
C．光在器件中传播的时间
D．内侧圆面发生全反射的入射光线与反射光线恰好垂直
10．（5分）图甲为某风速测量装置，可简化为图乙所示的模型。圆形磁场半径为L，磁感应强度大小为B，方向垂直纸面向里，风推动风杯组（导体棒OA代替）绕水平轴以角速度ω顺时针转动，风杯中心到转轴距离为2L，导体棒OA电阻为r，导体棒与弹性簧片接触时回路中产生电流，接触过程中，导体棒转过的圆心角为45°，图乙中电阻阻值为R，其余电阻不计。下列说法正确的是（ ）
A．流过电阻R的电流方向为从左向右
B．风杯的速率为ωL
C．导体棒与弹性簧片接触时产生的电动势为E＝BL2ω
D．导体棒每转动一圈，流过电阻R的电荷量为
三、实验题：本题共2小题，每空2分，共18分。
11．（8分）在“用油膜法估测分子大小”的实验中，所用油酸酒精溶液的浓度为每V1体积溶液中有纯油酸体积V2，用注射器和量筒测得V0体积上述溶液有n滴，把一滴该溶液滴入盛水的撒有痱子粉的浅盘中，待水面稳定后，得到油酸薄膜的轮廓形状和尺寸如图所示，图中每个小正方形格的边长为a，则可求得：
（1）油酸薄膜的面积S＝ ；
（2）每滴溶液中含有纯油酸的体积为 ；油酸分子的直径是 ；（用V1、V2、V0、n、S表示）
（3）某同学实验中最终得到的油酸分子直径数据偏大，可能是由于 。
A.油膜中含有大量未溶解的酒精
B.计算油膜面积时，舍去了所有不足一格的方格
C.水面上痱子粉撒得太多，油膜没有充分展开
D.用注射器和量筒测V0体积溶液滴数时多记录了几滴
12．（10分）为节能减排，保护环境，公共场所使用声、光控照明系统，声、光控开关需要同时满足光线较暗、有活动声音时才打开的工作要求（电源及电流表内阻不计），其示意图如图甲所示。
（1）其中光控开关的结构如图乙所示，现用多用电表测量电磁继电器的等效电阻，完成基本操作后将多用电表的选择开关置于“×1”挡，进行 （选填“机械调零”、“欧姆调零”），调零后，测量的示数如图丁所示，则电磁继电器的等效电阻为 Ω。
（2）光敏电阻的阻值随照度（照度可以反映光的强弱，光越强，照度越大，单位为lx）的变化关系如图丙所示，由图丙可知随光照强度的减小，光敏电阻的阻值 （选填“增加”、“减小”、“不变”）。
（3）已知光控开关的电源电动势为3.0V，电阻箱的阻值为25Ω。若设计要求当流过电磁继电器的电流为0.04A时，光控开关闭合，则此时的照度约为 lx。为了节约用电，需要降低光照度值，应该把电阻箱的阻值 （选填“调大”、“调小”）。
四、计算题：本题共3小题，共38分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
13．（10分）如图甲所示，一圆柱形绝热汽缸开口向上竖直放置，通过绝热活塞将一定质量的理想气体密封在汽缸内，活塞质量m＝2kg、横截面积S＝5×10﹣4m2，原来活塞处于A位置。现通过电热丝缓慢加热气体，直到活塞缓慢到达新的位置B，在此过程中，缸内气体的V﹣T图像如图乙所示，已知大气压强，忽略活塞与汽缸壁之间的摩擦，重力加速度g取10m/s2。
（1）求缸内气体的压强；
（2）若缸内气体原来的内能U0＝60J，且气体内能与热力学温度成正比，求缸内气体变化过程中从电热丝吸收的总热量。
14．（12分）如图甲所示，倾角为37°足够长的光滑绝缘斜面，虚线MN、PQ间存在垂直斜面向上的匀强磁场，磁感应强度B随时间t的变化规律如图乙所示，MN、PQ均与斜面顶边（顶边水平）平行。一单匝正方形金属线框abcd通过一轻质绝缘细线连接静止在斜面上，且线框一半位于磁场中，ab边平行MN。已知线框质量m＝2kg、边长L＝0.5m、电阻R＝0.5Ω。重力加速度g取10m/s2，sin37°＝0.6，cs37°＝0.8。
（1）求t＝0.1s时线框中的感应电流大小及t＝0.25s时细线的拉力大小；
（2）在0.25s后剪断细线，金属线框由静止沿斜面下滑，ab边进磁场前瞬间，线框加速度为0，当cd边刚出磁场时，线框加速度大小为2m/s2，整个下滑过程cd边始终与PQ平行。求MN、PQ间距s及线框进入磁场的过程中产生的焦耳热Q。（计算结果保留两位有效数字）
15．（16分）在竖直平面内建立一平面直角坐标系xOy，x轴沿水平方向，如图所示。第一象限内OBAD区域（AB＝2R，AD＝R）有一水平向左的匀强电场E，第二象限内有一半径为R的垂直纸面的匀强磁场B1，边界与xy轴相切，与x轴的切点为C，与y轴的切点为P，第四象限内有垂直纸面的匀强磁场B2，如图（B1、B2均未知）。已知一个质量为m、电荷量为q（q＞0）的带电粒子（可视为质点）从AB边界任意一点无初速度释放，经电场加速后进入第二象限，再经磁场偏转后都从同一点C离开第二象限。（E、m、q、R、v已知）求：
（1）磁感应强度B1；
（2）此粒子从坐标处无初速度释放，依次经过一二三四象限后恰好垂直与x轴再次射入第一象限，求该情况下磁感应强度B2及粒子在第四象限运动的时间。
2023-2024学年湖南省长沙市雅礼教育集团七校高二（下）期末物理试卷
参考答案与试题解析
一、选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求。
1．（4分）甲图为不同温度下的黑体辐射强度随波长λ的变化规律；乙图为原子核的比结合能与质量数关系曲线；丙图为分子间作用力随分子间距的变化规律；丁图为放射性14C元素剩余质量m与原质量m0的比值随时间t的变化规律，下列说法正确的是（ ）
A．甲图中，随着温度的升高，辐射强度的极大值向波长较长的方向移动
B．根据图乙可知，U核的比结合能比Kr核的比结合能小，故U核更稳定
C．.图丙中分子间距从C到A的过程中分子引力和分子斥力均减小，但分子势能一直增大
D．丁图中，14C的半衰期是5730年，则100个14C经过5730年还剩50个
【答案】C
【点评】考查了对比结合能、分子间作用力与分子势能和半衰期的定义的理解，难度一般。
2．（4分）如图所示的火灾自动报警器具有稳定性好、安全性高的特点，应用非常广泛，其工作原理为：放射源处的镅放出的α粒子，使壳内气室空气电离而导电，当烟雾进入壳内气室时，α粒子被烟雾颗粒阻挡，导致工作电路的电流减小，于是锋鸣器报警。则（ ）
A．发生火灾时温度升高，的半衰期变短
B．这种报警装置应用了α射线贯穿本领强的特点
C．发生α衰变的核反应方程是Pu→Ame
D．发生α衰变的核反应方程是Am→NpHe
【答案】D
【点评】本题主要考查了天然放射现象，理解反应前后的特点即可完成分析，属于基础考法。
3．（4分）以下现象能说明光具有粒子性的是（ ）
A．用紫外线照射锌板时有电子射出
B．贴有增透膜的相机镜头呈现淡紫色
C．光的偏振
D．泊松亮斑
【答案】A
【点评】熟悉干涉、衍射、偏振等在生活中应用是解题的基础，难度不大。
4．（4分）如图所示，一群处于第4能级的氢原子，向低能级跃迁时能发出不同频率的光，其中只有3种不同频率的光a，b，c照射到图甲电路阴极K的金属上能够发生光电效应，测得光电流随电压变化的图像如图乙所示，调节过程中三种光均能达到对应的饱和光电流，已知氢原子的能级图如图丙所示，则下列推断正确的是（ ）
A．阴极金属的逸出功可能为W0＝1.50eV
B．图乙中的b光光子能量为12.09eV
C．图乙中的a光是氢原子由第3能级向基态跃迁发出的
D．单色光c与单色光a的光子能量之差为Ua﹣Uc
【答案】B
【点评】解决该题需熟记光电效应方程，能通过能级图判断可能的跃迁情况，要会推算金属逸出功的范围。
5．（4分）如图所示，甲图为波源的振动图像，乙图为该波源在某介质中产生的横波t0时刻的波形图像，O点是波源，则下列说法正确的是（ ）
A．该波的传播速度为2m/s
B．再经过0.3s，乙图中质点Q刚好开始振动，Q的起振方向沿y轴正方向
C．从该时刻到质点Q开始振动，质点P运动的路程为0.12m
D．当乙图中质点Q第一次到达波峰时，质点P正处于平衡位置向下振动
【答案】B
【点评】本题考查了振动图像和波动图像，理解不同质点在不同时刻的运动状态，知道波速、周期和波长的关系是解决此类问题的关键。
6．（4分）如图（a），水平面内有两根足够长的光滑平行固定金属导轨，间距为d。导轨所在空间存在方向竖直向下的匀强磁场，磁感应强度大小为B。两导体棒M、N静止放置在足够长的导轨上。已知M的质量为m，阻值为R，导体棒N的质量未知，阻值为，导轨电阻不计。现给M棒一水平向右的初速度v0，其速度随时间变化关系如图（b）所示，两导体棒运动过程中，始终与导轨垂直且接触良好，则下列说法正确的是（ ）
A．导体棒N的质量为
B．导体棒N的最终的速度为
C．在0～t1内导体棒M产生的热量为
D．在0～t1内通过导体棒M的电荷量为
【答案】D
【点评】本题是电磁感应与电路、力学相结合的一道综合题，根据题意分析清楚导体棒的运动过程是解题的前提，应用动量守恒定律、动能定理、即可解题。
二、选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得5分，选对但不全的得3分，有选错的得0分。
（多选）7．（5分）图甲为远距离输电示意图，理想升压变压器原、副线圈匝数比为1：1000，理想降压变压器原、副线圈匝数比为1000：1，输电线的总电阻为1000Ω，若升压变压器的输入电压如图乙所示，用户端电压为220V。下列说法正确的是）（ ）
A．输电线中的电流为3A
B．电站输出的功率为7500kW
C．输电线路损耗功率为900kW
D．用户端交变电流的频率为100Hz
【答案】BC
【点评】本题主要是考查了变压器的知识；解答本题的关键是知道变压器的电压之比等于匝数之比，在只有一个副线圈的情况下的电流之比等于匝数的反比；知道理想变压器的输出功率决定输入功率且相等。原线圈的电压决定副线圈的电压；理想变压器在改变电压和电流的同时，不改变功率和频率。
（多选）8．（5分）一种圆柱形粒子探测装置的横截面如图所示。内圆区域内有垂直纸面向里的匀强磁场，外圆是探测器，AB和PM分别为内圆的两条相互垂直的直径，两个粒子先后从P点沿径向射入磁场。粒子1经磁场偏转后打在探测器上的Q点，粒子2经磁场偏转后从磁场边界C点离开，最后打在探测器上的N点（直线距离PN大于PQ），PC圆弧恰好为内圆周长的三分之一，粒子2在磁场中运动的时间为t。装置内部为真空状态，忽略粒子所受重力及粒子间相互作用力。下列说法正确的是（ ）
A．粒子1带负电
B．若仅减小粒子2的入射速率，则粒子2在磁场中的运动时间增加
C．若两粒子的入射速率相等，则粒子1的比荷小于粒子2的比荷
D．改变粒子2入射方向，速率变为原来的，则粒子2在磁场中运动的最长时间为t
【答案】ABD
【点评】本题考查带电粒子在磁场中的运动，要求学生能正确分析带电粒子的运动过程和运动性质，熟练应用对应的规律解题。
（多选）9．（5分）如图是由折射率的材料制作的光学器件的切面图，内侧是O以为圆心，R为半径的半圆，外侧为矩形，其中BC＝2R。一束单色光从BC的中点O1射入器件，入射角为α，满足，光线进一步射到内侧圆面时恰好发生全反射，不计光线在器件内的多次反射，已知光在真空中的速度为c。则（ ）
A．光线在O1折射后的折射角为β＝30°
B．光在器件中的传播速度
C．光在器件中传播的时间
D．内侧圆面发生全反射的入射光线与反射光线恰好垂直
【答案】AC
【点评】解决本题的关键要掌握折射率公式、折射率与光速的关系公式n、以及临界角与折射率的关系式sinC，充分运用几何知识进行求解。
10．（5分）图甲为某风速测量装置，可简化为图乙所示的模型。圆形磁场半径为L，磁感应强度大小为B，方向垂直纸面向里，风推动风杯组（导体棒OA代替）绕水平轴以角速度ω顺时针转动，风杯中心到转轴距离为2L，导体棒OA电阻为r，导体棒与弹性簧片接触时回路中产生电流，接触过程中，导体棒转过的圆心角为45°，图乙中电阻阻值为R，其余电阻不计。下列说法正确的是（ ）
A．流过电阻R的电流方向为从左向右
B．风杯的速率为ωL
C．导体棒与弹性簧片接触时产生的电动势为E＝BL2ω
D．导体棒每转动一圈，流过电阻R的电荷量为
【答案】D
【点评】本题考查电磁感应和恒定电路的知识，要知道导体棒上各点切割速度不同，要根据平均速度来求感应电动势。
三、实验题：本题共2小题，每空2分，共18分。
11．（8分）在“用油膜法估测分子大小”的实验中，所用油酸酒精溶液的浓度为每V1体积溶液中有纯油酸体积V2，用注射器和量筒测得V0体积上述溶液有n滴，把一滴该溶液滴入盛水的撒有痱子粉的浅盘中，待水面稳定后，得到油酸薄膜的轮廓形状和尺寸如图所示，图中每个小正方形格的边长为a，则可求得：
（1）油酸薄膜的面积S＝ 71a2 ；
（2）每滴溶液中含有纯油酸的体积为 ；油酸分子的直径是 ；（用V1、V2、V0、n、S表示）
（3）某同学实验中最终得到的油酸分子直径数据偏大，可能是由于 BC 。
A.油膜中含有大量未溶解的酒精
B.计算油膜面积时，舍去了所有不足一格的方格
C.水面上痱子粉撒得太多，油膜没有充分展开
D.用注射器和量筒测V0体积溶液滴数时多记录了几滴
【答案】（1）71a2；（2）；；（3）BC。
【点评】该题考查“用单分子油膜估测分子的大小”实验中的步骤，要理解实验的原理，能够正确求解1滴油酸酒精溶液中含纯油酸的体积以及油膜的面积是解题的关键。
12．（10分）为节能减排，保护环境，公共场所使用声、光控照明系统，声、光控开关需要同时满足光线较暗、有活动声音时才打开的工作要求（电源及电流表内阻不计），其示意图如图甲所示。
（1）其中光控开关的结构如图乙所示，现用多用电表测量电磁继电器的等效电阻，完成基本操作后将多用电表的选择开关置于“×1”挡，进行 欧姆调零 （选填“机械调零”、“欧姆调零”），调零后，测量的示数如图丁所示，则电磁继电器的等效电阻为 20 Ω。
（2）光敏电阻的阻值随照度（照度可以反映光的强弱，光越强，照度越大，单位为lx）的变化关系如图丙所示，由图丙可知随光照强度的减小，光敏电阻的阻值 增加 （选填“增加”、“减小”、“不变”）。
（3）已知光控开关的电源电动势为3.0V，电阻箱的阻值为25Ω。若设计要求当流过电磁继电器的电流为0.04A时，光控开关闭合，则此时的照度约为 0.6 lx。为了节约用电，需要降低光照度值，应该把电阻箱的阻值 调小 （选填“调大”、“调小”）。
【答案】（1）欧姆调零，20；（2）增加；（3）0.6，调小。
【点评】考查多用电表的使用、读数和闭合电路的欧姆定律，会根据题意进行准确分析和解答。
四、计算题：本题共3小题，共38分。解答应写出必要的文字说明、方程式和重要演算步骤。只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
13．（10分）如图甲所示，一圆柱形绝热汽缸开口向上竖直放置，通过绝热活塞将一定质量的理想气体密封在汽缸内，活塞质量m＝2kg、横截面积S＝5×10﹣4m2，原来活塞处于A位置。现通过电热丝缓慢加热气体，直到活塞缓慢到达新的位置B，在此过程中，缸内气体的V﹣T图像如图乙所示，已知大气压强，忽略活塞与汽缸壁之间的摩擦，重力加速度g取10m/s2。
（1）求缸内气体的压强；
（2）若缸内气体原来的内能U0＝60J，且气体内能与热力学温度成正比，求缸内气体变化过程中从电热丝吸收的总热量。
【答案】（1）缸内气体的压强为1.4×105Pa；
（2）缸内气体变化过程中从电热丝吸收的总热量为58J。
【点评】本题主要考查理想气体状态方程与热力学第一定律的综合应用能力，对于这类型的题目注意找到初末两个状态，再进行代入。
14．（12分）如图甲所示，倾角为37°足够长的光滑绝缘斜面，虚线MN、PQ间存在垂直斜面向上的匀强磁场，磁感应强度B随时间t的变化规律如图乙所示，MN、PQ均与斜面顶边（顶边水平）平行。一单匝正方形金属线框abcd通过一轻质绝缘细线连接静止在斜面上，且线框一半位于磁场中，ab边平行MN。已知线框质量m＝2kg、边长L＝0.5m、电阻R＝0.5Ω。重力加速度g取10m/s2，sin37°＝0.6，cs37°＝0.8。
（1）求t＝0.1s时线框中的感应电流大小及t＝0.25s时细线的拉力大小；
（2）在0.25s后剪断细线，金属线框由静止沿斜面下滑，ab边进磁场前瞬间，线框加速度为0，当cd边刚出磁场时，线框加速度大小为2m/s2，整个下滑过程cd边始终与PQ平行。求MN、PQ间距s及线框进入磁场的过程中产生的焦耳热Q。（计算结果保留两位有效数字）
【答案】（1）t＝0.1s时线框中的感应电流大小6.0A，t＝0.25s时细线的拉力大小24N；
（2）MN、PQ间距0.65m，及线框进入磁场的过程中产生的焦耳热0.75J。
【点评】对于电磁感应问题研究思路常常有两条：一条从力的角度，根据牛顿第二定律或平衡条件列出方程；另一条是能量，分析涉及电磁感应现象中的能量转化问题，根据动能定理、功能关系等列方程求解。
15．（16分）在竖直平面内建立一平面直角坐标系xOy，x轴沿水平方向，如图所示。第一象限内OBAD区域（AB＝2R，AD＝R）有一水平向左的匀强电场E，第二象限内有一半径为R的垂直纸面的匀强磁场B1，边界与xy轴相切，与x轴的切点为C，与y轴的切点为P，第四象限内有垂直纸面的匀强磁场B2，如图（B1、B2均未知）。已知一个质量为m、电荷量为q（q＞0）的带电粒子（可视为质点）从AB边界任意一点无初速度释放，经电场加速后进入第二象限，再经磁场偏转后都从同一点C离开第二象限。（E、m、q、R、v已知）求：
（1）磁感应强度B1；
（2）此粒子从坐标处无初速度释放，依次经过一二三四象限后恰好垂直与x轴再次射入第一象限，求该情况下磁感应强度B2及粒子在第四象限运动的时间。
【答案】（1）磁感应强度；
（2）该情况下磁感应强度及粒子在第四象限运动的时间。
【点评】本题考查了带电粒子在匀强电场和匀强磁场中运动问题，对于带电粒子在匀强磁场只受了洛伦兹力而做匀速圆周运动，依据题意作出粒子运动轨迹图是解题的前提，根据几何关系求得运动半径和轨迹圆心角是解题关键。
