物理八年级上册4 探究光的折射规律综合训练题

这是一份物理八年级上册4 探究光的折射规律综合训练题，共11页。试卷主要包含了选择题，填空题，作图题，实验探究题，解答题，综合能力题等内容，欢迎下载使用。

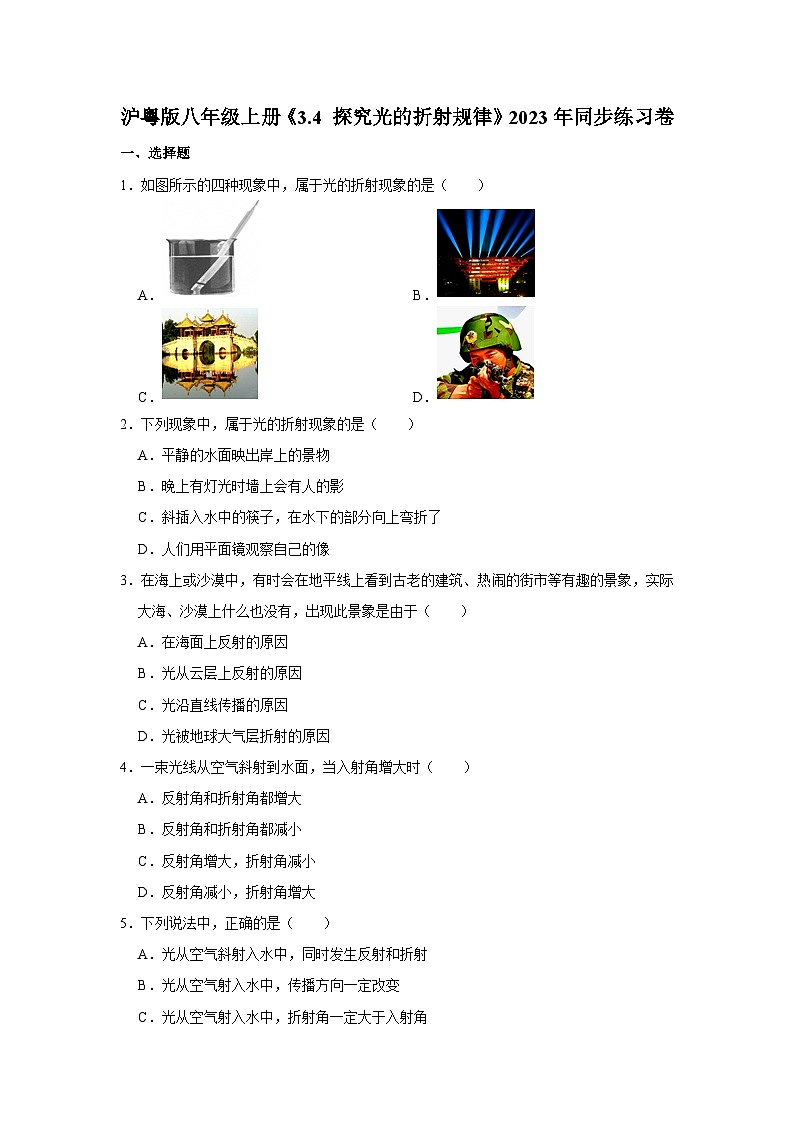

1．如图所示的四种现象中，属于光的折射现象的是（ ）
A．B．
C．D．
2．下列现象中，属于光的折射现象的是（ ）
A．平静的水面映出岸上的景物
B．晚上有灯光时墙上会有人的影
C．斜插入水中的筷子，在水下的部分向上弯折了
D．人们用平面镜观察自己的像
3．在海上或沙漠中，有时会在地平线上看到古老的建筑、热闹的街市等有趣的景象，实际大海、沙漠上什么也没有，出现此景象是由于（ ）
A．在海面上反射的原因
B．光从云层上反射的原因
C．光沿直线传播的原因
D．光被地球大气层折射的原因
4．一束光线从空气斜射到水面，当入射角增大时（ ）
A．反射角和折射角都增大
B．反射角和折射角都减小
C．反射角增大，折射角减小
D．反射角减小，折射角增大
5．下列说法中，正确的是（ ）
A．光从空气斜射入水中，同时发生反射和折射
B．光从空气射入水中，传播方向一定改变
C．光从空气射入水中，折射角一定大于入射角
D．光从空气斜射入水中，只发生折射现象

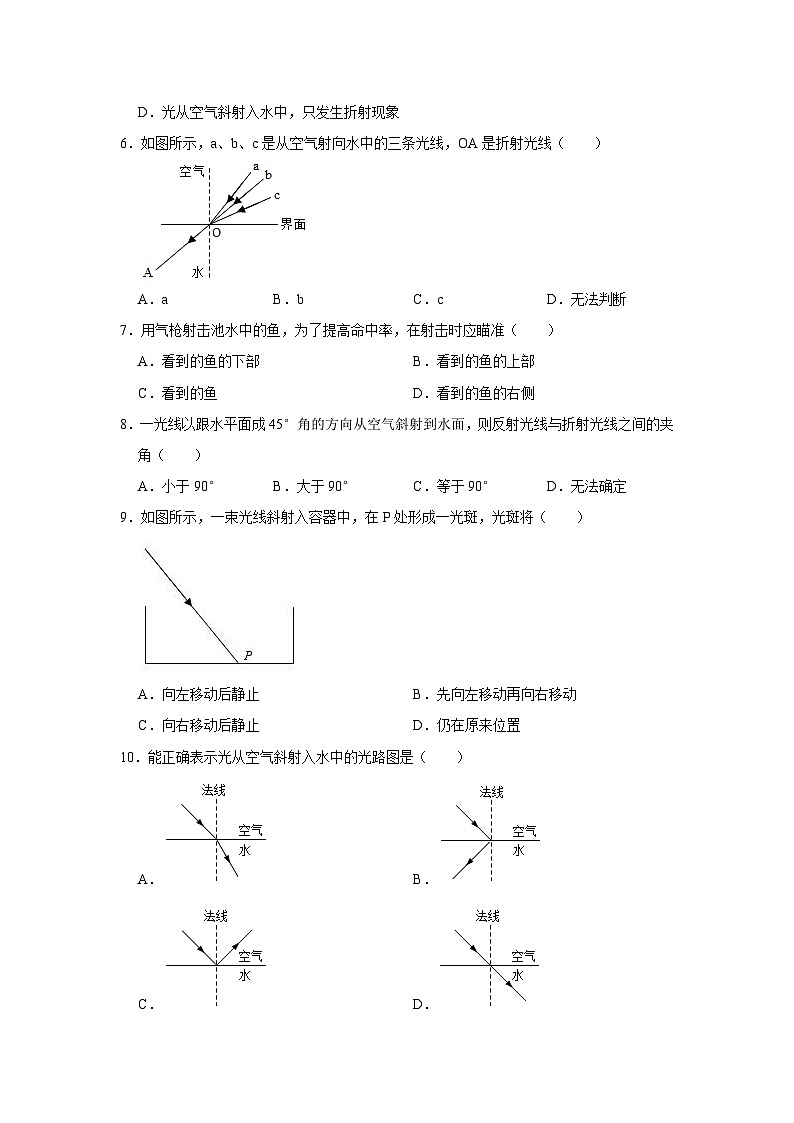

6．如图所示，a、b、c是从空气射向水中的三条光线，OA是折射光线（ ）
A．aB．bC．cD．无法判断
7．用气枪射击池水中的鱼，为了提高命中率，在射击时应瞄准（ ）
A．看到的鱼的下部B．看到的鱼的上部
C．看到的鱼D．看到的鱼的右侧
8．一光线以跟水平面成45°角的方向从空气斜射到水面，则反射光线与折射光线之间的夹角（ ）
A．小于90°B．大于90°C．等于90°D．无法确定
9．如图所示，一束光线斜射入容器中，在P处形成一光斑，光斑将（ ）
A．向左移动后静止B．先向左移动再向右移动
C．向右移动后静止D．仍在原来位置
10．能正确表示光从空气斜射入水中的光路图是（ ）
A．B．
C．D．

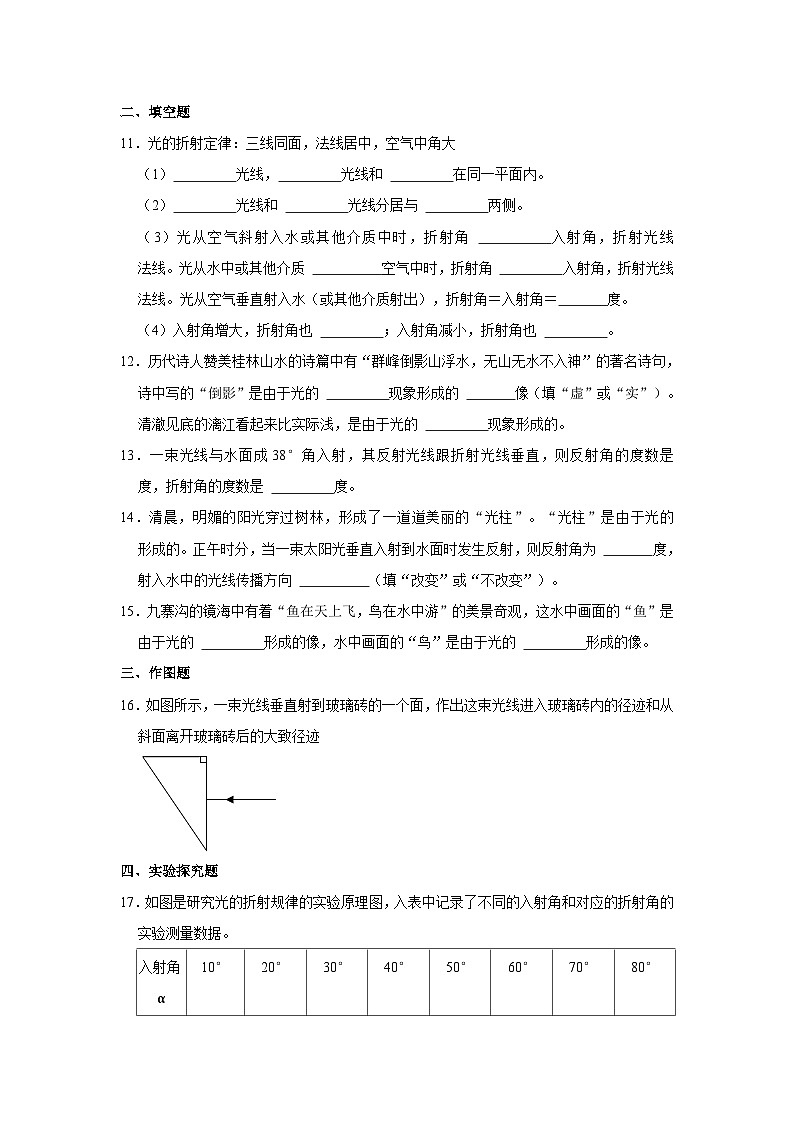

二、填空题
11．光的折射定律：三线同面，法线居中，空气中角大
（1） 光线， 光线和 在同一平面内。
（2） 光线和 光线分居与 两侧。
（3）光从空气斜射入水或其他介质中时，折射角 入射角，折射光线 法线。光从水中或其他介质 空气中时，折射角 入射角，折射光线 法线。光从空气垂直射入水（或其他介质射出），折射角＝入射角＝ 度。
（4）入射角增大，折射角也 ；入射角减小，折射角也 。
12．历代诗人赞美桂林山水的诗篇中有“群峰倒影山浮水，无山无水不入神”的著名诗句，诗中写的“倒影”是由于光的 现象形成的 像（填“虚”或“实”）。清澈见底的漓江看起来比实际浅，是由于光的 现象形成的。
13．一束光线与水面成38°角入射，其反射光线跟折射光线垂直，则反射角的度数是 度，折射角的度数是 度。
14．清晨，明媚的阳光穿过树林，形成了一道道美丽的“光柱”。“光柱”是由于光的 形成的。正午时分，当一束太阳光垂直入射到水面时发生反射，则反射角为 度，射入水中的光线传播方向 （填“改变”或“不改变”）。
15．九寨沟的镜海中有着“鱼在天上飞，鸟在水中游”的美景奇观，这水中画面的“鱼”是由于光的 形成的像，水中画面的“鸟”是由于光的 形成的像。
三、作图题
16．如图所示，一束光线垂直射到玻璃砖的一个面，作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹
四、实验探究题
17．如图是研究光的折射规律的实验原理图，入表中记录了不同的入射角和对应的折射角的实验测量数据。
（1）请你结合图，以光从空气进入玻璃中的情况为例，分析实验数据（光从空气进入其他透明介质中也可得到具有相同规律的实验数据）
①折射光线跟入射光线和法线在同一平面内，并且分居在法线两侧。
② 。
（2）请定量比较实验数据，把你的新发现写在横线上： 。
五、解答题
18．如图所示，人眼在A处看见河里B处有一彩色的鹅卵石。若在A处使激光手电筒的激光束照射到这块鹅卵石上，请在图上画出鹅卵石的大致位置（用C点表示）
19．如图所示，光从空气斜射入某种液体中，被水平放置于液体底部的平面镜反射
20．小明做了如下实验：照图那样，让一束光沿半圆形玻璃砖的半径射到直边上，可以看到一部分光线从玻璃砖的直边上折射到空气中 入射角，另一部分光反射玻璃砖内。逐渐增大光的入射角，将看到折射光线离法线越来越 ，而且越来越弱，反射光越来越强。当入射角增大到某一角度，使折射角达到90°时， 光线就消失了，只剩下 光线。他把这个发现与小刚进行了交流，最后他们去请教老师，老师告诉他们这种现象叫做全反射。折射角变成了90°时的入射角，得出了同样的结论。
（1）根据小明和小刚的探究，判断下列说法是否正确（填“√”或“×”）
①当光以任何角度从玻璃射到空气中时都能发生全反射 ；
②当光从空气射到水中时，也会发生全反射 。
（2）根据上面小明的探究和已经学过的知识，请你总结一下发生全反射的条件是：
① ；② 。
21．如图，一束光射入水中，在水底形成光斑
（1）画出水面的反射光线；
（2）画出水中的折射线。
六、综合能力题
22．阅读短文并回答下列问题。
老师在课堂上做了光从空气中斜射入水中发生折射的实验。小华想知道，光从水中斜射入空气中的实验现象是怎样的，于是他找到了如下器材进行实验：他取了一个装满水的透明水槽，在塑料板上画一条线与水面垂直当作法线，法线与水面的交点作为光线的入射点。为了看清光在水中的传播路线，小华用激光手电筒在水中靠近白板的位置上使激光平行白板射向水面，在入射点发生折射。小华发现空气中的折射光线很难看清楚，不一会空气中烟雾缭绕，他重复上述实验时便在空气中看到了清晰的光线。小华一边实验一边描绘着实验现象的草图。
（1）如图所示的是小华描绘的三张图，他把水面画成实线，把法线画成虚线，但没有及时标上箭头。图的方向放乱了，请你帮他在三个图上分别标上箭头，哪一边是空气。
（2）阅读完以上材料，想一想，小华哪些方面值得我们学习？
沪粤版八年级上册《3.4 探究光的折射规律》2023年同步练习卷
参考答案与试题解析
一、选择题
1．【解答】解：
A、水中铅笔变折了，故A正确；
B、发出的光束是光的直线传播现象；
C、水中的倒影属于平面镜成像，故C错误；
D、瞄准时的“三点一线”利用了光的直线传播。
故选：A。
2．【解答】解：A、水面相当于平面镜，故属于光的反射；
B、影子是由于光在同一均匀介质中沿直线传播形成的。
C、水中的筷子弯折是由于光从水中通过空气进入人的眼睛时，故属于光的折射现象。
D、人们用平面镜观察自己的像，属于光的反射。
故选：C。
3．【解答】解：海市蜃楼是一种由光的折射产生的现象，是由于光在密度不均匀的物质中传播时；
在炎热的沙漠中出的“海市蜃楼”：就是太阳光遇到了不同密度的空气而出现的折射现象。沙漠里，沙层表面的气温迅速升高，在无风时，下热上冷，下层空气密度低，光的速度发生了改变，便将远处的绿洲呈现在人们眼前了。
故选：D。
4．【解答】解：当一束光线从空气斜射到水面时，会同时发生反射和折射，反射角等于入射角；
当光线由空气斜射入水中时，折射角小于入射角，则折射角也会逐渐增大。
故选：A。
5．【解答】解：由于光从空气斜射入水中时，同时要发生反射和折射，折射角小于入射角，反射角和折射角都增大。
当光从空气垂直射入水中，传播方向不改变。
故选：A。
6．【解答】解：由图可知a、b、c是从空气射向水中的三条光线，
根据光从水中射向空气中时，折射角大于入射角，若a是OA的入射光线，所以a不是。
若b是OA的入射光线，那么折射角等于入射角；
若c是OA的入射光线，那么折射角大于入射角。
故选：C。
7．【解答】解：人眼看到物体的原因是物体本身或者反射的光线进入了人眼，人才看到了物体，人眼感觉到物体是在最后进入人眼光线的方向上，人看到水中的鱼，发生折射，而人眼感觉到物体是在最后进入人眼光线的方向上，比鱼的实际位置要高，在射击时应瞄准看到的鱼的下部。
故选：A。
8．【解答】解：如图所示：
一光线以跟水平面成45°角的方向从空气斜射到水面，则入射角为45°，也为45°；由于光从空气中斜射入水中，那么折射光线与水平面的夹角就大于45°。
故选：B。
9．【解答】解：当容器内加水时，由光的折射规律可知，折射光线靠近法线，也就是在容器底的光斑向左移动，当水加满后；
故选：A。
10．【解答】解：A、光从空气斜射入水中时，折射角小于入射角，符合折射规律；
B、折射光线与入射光线分居法线的两侧，故本选项错误。
C、光从空气斜射入水中时，折射角小于入射角，故本选项错误。
D、光从一种介质斜射入另一种介质时，而D中光的传播方向不变。
故选：A。
二、填空题
11．【解答】解：（1）当光从空气斜射入水或其他介质中时，折射光线与入射光线；
（2）折射光线和入射光线分居法线两侧；折射角小于入射角；
（3）光从空气斜射入水或其他介质中时，折射角小于入射角；光的折射现象中，所以当光从水或其他介质中斜射入空气中时，折射光线远离法线，入射光线，传播方向不改变；
（4）入射角增大时，折射角也增大，折射角也减小。
故答案为：（1）折射；入射；（2）折射；法线；靠近；大于；0；
（4）增大；减小。
12．【解答】解：因为平静的水面相当于平面镜，所以看到湖水中的岸边树木的倒影是平面镜成虚像；
清澈见底的漓江看起来比实际浅，是因为光线从水中通过空气进入人的眼睛的；
故答案为：反射；虚；折射。
13．【解答】解：因为入射光线与物质的界面成38°角，所以入射角是90°﹣38°＝52°；
由光的反射定律可知：反射角等于入射角，为52°，
又知反射光线跟折射光线垂直，则折射角＝180°﹣（52°+90°）＝38°
故答案为：52；38。
14．【解答】解：（1）阳光穿过树林，由于光沿直线传播；
（2）正午时分，当一束太阳光垂直入射到水面，根据光的反射定律；
（3）当光由空气垂直射入水中时，光的传播方向不变。
故答案为：直线传播；0；不改变。
15．【解答】解：①“鱼在天上飞”中“鱼”是光的折射形成的虚像；“天”是空中的景物在水中的倒影
②“鸟在水里游”是光的反射现象，“鸟”是由于光的反射形成的虚像；
故答案分别为：折射；反射。
三、作图题
16．【解答】解：首先光从空气垂直入射到玻璃的侧面，所以光的传播方向不变。
然后光从玻璃斜射入空气中，先过入射点垂直于界面画出法线，折射角大于入射角。
如图所示：
四、实验探究题
17．【解答】解：（1）当光从空气斜射入其他透明介质中时，折射光线向法线靠拢，入射角增大；
（2）当入射角α等于10°时，折射角γ等于6.7°；当入射角α等于20°时，折射角γ：入射角α＝2.65≈6.7，折射角γ等于19.6°；当入射角α等于40°时，折射角γ：入射角α＝6.3，当入射角较小时；当入射角较大时。
故答案为：（1）当光从空气斜射入到其他透明介质中时，折射角总小于入射角，折射角也增大；
（2）当入射角较小时，折射角γ与入射角α近似成正比关系，正比关系不再成立。
五、解答题
18．【解答】解：过A点做入射光线AO，由于光从空气斜射入水中，故做折射光线O应更靠近法线。
由于看到的虚像的位置要比实际位置要高，所以鹅卵石在B点的下方C点处。
故答案如下图所示：
19．【解答】解：平面镜反射时，反射角等于入射角，
而光从水中斜射入空气中时，折射角大于入射角，如图所示，
20．【解答】解：（1）观察第一个图象，光从玻璃斜射入空气时；
比较第一、二个图象，折射角也相应增大；
由第三个图象，入射角增大到某一角度，折射光线就消失了。
故答案为：大于、远、折射。
（2）只有入射角大于或等于临界角，才会发生全反射；光只有从水或玻璃射向空气时，因此②错误。
故答案为：①×；②×。
（3）根据探究和已学知识可以得出发生全反射的条件是：①光线从玻璃或水等射入空气；②入射角大于或等于临界角。
21．【解答】解：根据光的反射中，反射角等于入射角，发生折射，完成光路如图所示：
六、综合能力题
22．【解答】解：（1）第一图：虚线右侧的为入射光线，左侧的为折射光线，上面一侧为空气：
第二图：虚线下侧为入射光线，上侧为折射光线，右侧为空气：
第三图：虚线左侧为入射光线，右侧为折射光线，下面一侧为空气
（2）实验中光在水中的传播路线和空气中的折射光线很难看清楚，小华动脑筋都想出了解决方法，乐于动手的好习惯。
故答案为：（1）见解答图；学习小华勤于动脑入射角α
10°
20°
30°
40°
50°
60°
70°
80°
折射角γ
6.7°
13.3°
19.6°
25.2°
30.7°
35.1°
38.6°
40.6°
