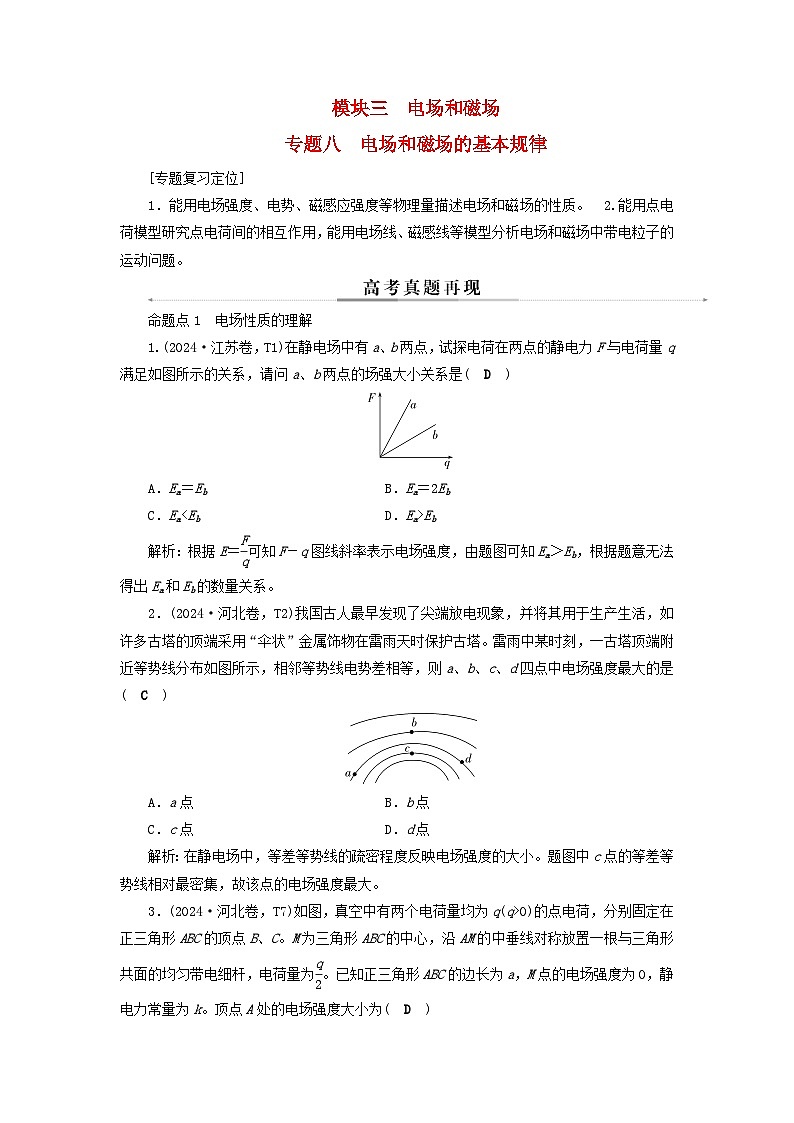

[专题复习定位]
1．能用电场强度、电势、磁感应强度等物理量描述电场和磁场的性质。 2.能用点电荷模型研究点电荷间的相互作用，能用电场线、磁感线等模型分析电场和磁场中带电粒子的运动问题。
命题点1 电场性质的理解
1.(2024·江苏卷，T1)在静电场中有a、b两点，试探电荷在两点的静电力F与电荷量q满足如图所示的关系，请问a、b两点的场强大小关系是( D )
A．Ea＝Eb B．Ea＝2Eb
C．EaEb
解析：根据E＝ eq \f(F,q) 可知F－q图线斜率表示电场强度，由题图可知Ea＞Eb，根据题意无法得出Ea和Eb的数量关系。
2．(2024·河北卷，T2)我国古人最早发现了尖端放电现象，并将其用于生产生活，如许多古塔的顶端采用“伞状”金属饰物在雷雨天时保护古塔。雷雨中某时刻，一古塔顶端附近等势线分布如图所示，相邻等势线电势差相等，则a、b、c、d四点中电场强度最大的是( C )
A．a点 B．b点
C．c点 D．d点
解析：在静电场中，等差等势线的疏密程度反映电场强度的大小。题图中c点的等差等势线相对最密集，故该点的电场强度最大。

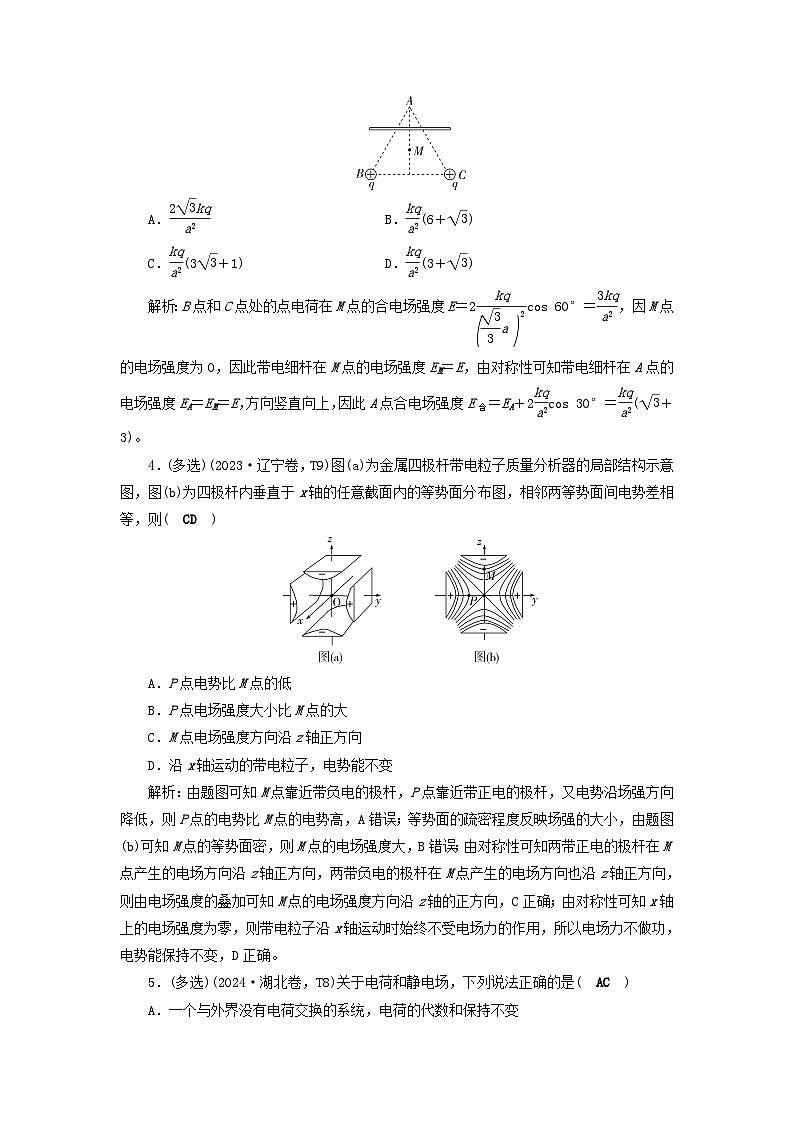

3．(2024·河北卷，T7)如图，真空中有两个电荷量均为q(q>0)的点电荷，分别固定在正三角形ABC的顶点B、C。M为三角形ABC的中心，沿AM的中垂线对称放置一根与三角形共面的均匀带电细杆，电荷量为 eq \f(q,2) 。已知正三角形ABC的边长为a，M点的电场强度为0，静电力常量为k。顶点A处的电场强度大小为( D )
A． eq \f(2\r(3)kq,a2) B． eq \f(kq,a2) (6＋ eq \r(3) )
C． eq \f(kq,a2) (3 eq \r(3) ＋1) D． eq \f(kq,a2) (3＋ eq \r(3) )
解析：B点和C点处的点电荷在M点的合电场强度E＝2 eq \f(kq,\b\lc\(\rc\)(\a\vs4\al\c1(\f(\r(3),3)a))\s\up12(2)) cs 60°＝ eq \f(3kq,a2) ，因M点的电场强度为0，因此带电细杆在M点的电场强度EM＝E，由对称性可知带电细杆在A点的电场强度EA＝EM＝E，方向竖直向上，因此A点合电场强度E合＝EA＋2 eq \f(kq,a2) cs 30°＝ eq \f(kq,a2) ( eq \r(3) ＋3)。
4．(多选)(2023·辽宁卷，T9)图(a)为金属四极杆带电粒子质量分析器的局部结构示意图，图(b)为四极杆内垂直于x轴的任意截面内的等势面分布图，相邻两等势面间电势差相等，则( CD )
A．P点电势比M点的低
B．P点电场强度大小比M点的大
C．M点电场强度方向沿z轴正方向
D．沿x轴运动的带电粒子，电势能不变
解析：由题图可知M点靠近带负电的极杆，P点靠近带正电的极杆，又电势沿场强方向降低，则P点的电势比M点的电势高，A错误；等势面的疏密程度反映场强的大小，由题图(b)可知M点的等势面密，则M点的电场强度大，B错误；由对称性可知两带正电的极杆在M点产生的电场方向沿z轴正方向，两带负电的极杆在M点产生的电场方向也沿z轴正方向，则由电场强度的叠加可知M点的电场强度方向沿z轴的正方向，C正确；由对称性可知x轴上的电场强度为零，则带电粒子沿x轴运动时始终不受电场力的作用，所以电场力不做功，电势能保持不变，D正确。

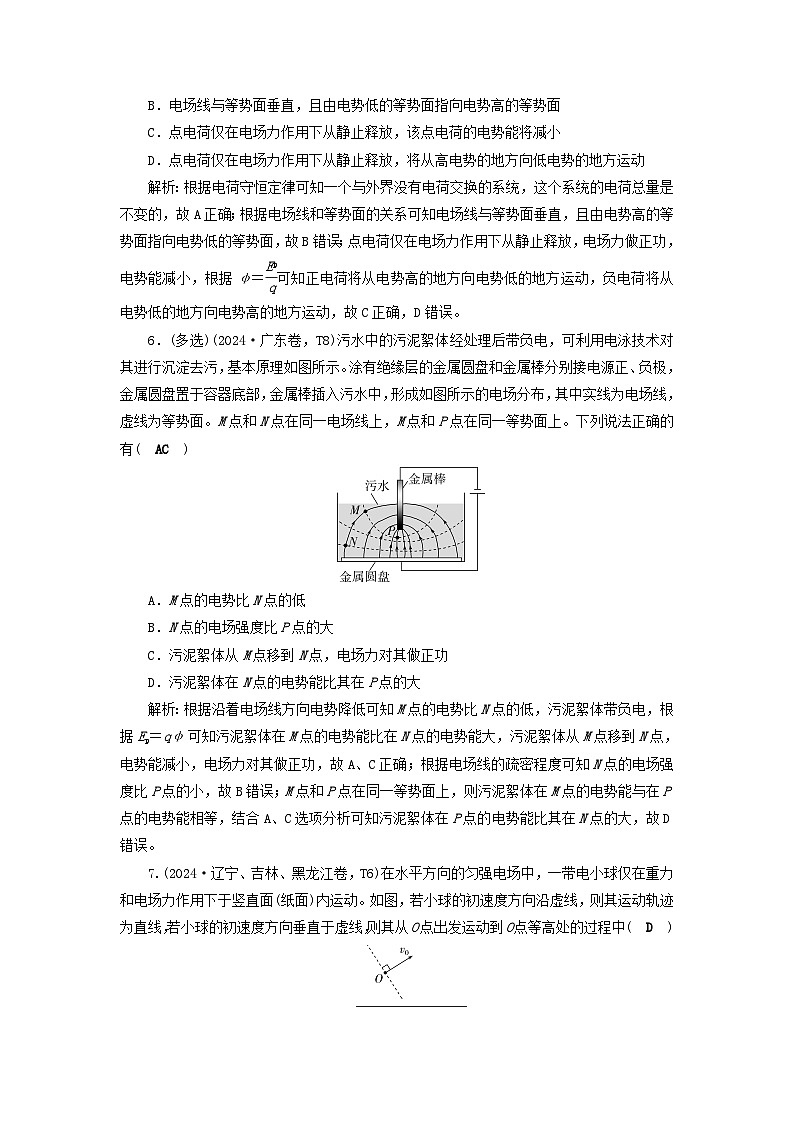

5．(多选)(2024·湖北卷，T8)关于电荷和静电场，下列说法正确的是( AC )
A．一个与外界没有电荷交换的系统，电荷的代数和保持不变
B．电场线与等势面垂直，且由电势低的等势面指向电势高的等势面
C．点电荷仅在电场力作用下从静止释放，该点电荷的电势能将减小
D．点电荷仅在电场力作用下从静止释放，将从高电势的地方向低电势的地方运动
解析：根据电荷守恒定律可知一个与外界没有电荷交换的系统，这个系统的电荷总量是不变的，故A正确；根据电场线和等势面的关系可知电场线与等势面垂直，且由电势高的等势面指向电势低的等势面，故B错误；点电荷仅在电场力作用下从静止释放，电场力做正功，电势能减小，根据φ＝ eq \f(Ep,q) 可知正电荷将从电势高的地方向电势低的地方运动，负电荷将从电势低的地方向电势高的地方运动，故C正确，D错误。
6．(多选)(2024·广东卷，T8)污水中的污泥絮体经处理后带负电，可利用电泳技术对其进行沉淀去污，基本原理如图所示。涂有绝缘层的金属圆盘和金属棒分别接电源正、负极，金属圆盘置于容器底部，金属棒插入污水中，形成如图所示的电场分布，其中实线为电场线，虚线为等势面。M点和N点在同一电场线上，M点和P点在同一等势面上。下列说法正确的有( AC )
A．M点的电势比N点的低
B．N点的电场强度比P点的大
C．污泥絮体从M点移到N点，电场力对其做正功
D．污泥絮体在N点的电势能比其在P点的大
解析：根据沿着电场线方向电势降低可知M点的电势比N点的低，污泥絮体带负电，根据Ep＝qφ可知污泥絮体在M点的电势能比在N点的电势能大，污泥絮体从M点移到N点，电势能减小，电场力对其做正功，故A、C正确；根据电场线的疏密程度可知N点的电场强度比P点的小，故B错误；M点和P点在同一等势面上，则污泥絮体在M点的电势能与在P点的电势能相等，结合A、C选项分析可知污泥絮体在P点的电势能比其在N点的大，故D错误。
7.(2024·辽宁、吉林、黑龙江卷，T6)在水平方向的匀强电场中，一带电小球仅在重力和电场力作用下于竖直面(纸面)内运动。如图，若小球的初速度方向沿虚线，则其运动轨迹为直线，若小球的初速度方向垂直于虚线，则其从O点出发运动到O点等高处的过程中( D )
A．动能减小，电势能增大
B．动能增大，电势能增大
C．动能减小，电势能减小
D．动能增大，电势能减小
解析：根据题意，若小球的初速度方向沿虚线，则其运动轨迹为直线，可知电场力和重力的合力沿着虚线方向，又电场强度方向为水平方向，根据力的合成可知电场强度方向水平向右，若小球的初速度方向垂直于虚线，则其从O点出发运动到O点等高处的过程中重力对小球做功为零，电场力的方向与小球的位移方向相同，则电场力对小球做正功，小球的动能增大，电势能减小。
8．(多选)(2023·广东卷，T9)电子墨水是一种无光源显示技术，它利用电场调控带电颜料微粒的分布，使之在自然光的照射下呈现出不同颜色，透明面板下有一层胶囊，其中每个胶囊都是一个像素。如图所示，胶囊中有带正电的白色微粒和带负电的黑色微粒，当胶囊下方的电极极性由负变正时，微粒在胶囊内迁移(每个微粒电量保持不变)，像素由黑色变成白色。下列说法正确的有( AC )
A．像素呈黑色时，黑色微粒所在区域的电势高于白色微粒所在区域的电势
B．像素呈白色时，黑色微粒所在区域的电势低于白色微粒所在区域的电势
C．像素由黑变白的过程中，电场力对白色微粒做正功
D．像素由白变黑的过程中，电场力对黑色微粒做负功
解析：像素呈黑色时，胶囊下方的电极带负电，像素胶囊里电场线方向向下，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故A正确；像素呈白色时，胶囊下方的电极带正电，像素胶囊里电场线方向向上，所以黑色微粒所在的区域的电势高于白色微粒所在区域的电势，故B错误；像素由黑变白的过程中，白色微粒受到的电场力向上，位移向上，电场力对白色微粒做正功，故C正确；像素由白变黑的过程中，黑色微粒受到的电场力向上，位移向上，电场力对黑色微粒做正功，故D错误。
9．(2024·辽宁、吉林、黑龙江卷，T5)某种不导电溶液的相对介电常数εr与浓度Cm的关系曲线如图(a)所示，将平行板电容器的两极板全部插入该溶液中，并与恒压电源、电流表等构成如图(b)所示的电路，闭合开关S后，若降低溶液浓度，则( B )
A．电容器的电容减小
B．电容器所带的电荷量增大
C．电容器两极板之间的电势差增大
D．溶液浓度降低过程中电流方向为M→N
解析：降低溶液浓度，不导电溶液的相对介电常数εr增大，根据电容器的决定式C＝ eq \f(εrS,4πkd) 可知电容器的电容增大，故A错误；溶液不导电没有形成闭合回路，电容器两端的电压不变，根据Q＝CU结合A选项分析可知电容器所带的电荷量增大，故B正确，C错误；根据B选项分析可知电容器所带的电荷量增大，则给电容器充电，结合题图可知电路中电流方向为N→M，故D错误。
命题点2 力电综合问题
10．(2024·新课标卷，T18)如图，两根不可伸长的等长绝缘细绳的上端均系在天花板的O点上，下端分别系有均带正电荷的小球P、Q；小球处在某一方向水平向右的匀强电场中，平衡时两细绳与竖直方向的夹角大小相等，则( B )
A．两绳中的张力大小一定相等
B．P的质量一定大于Q的质量
C．P的电荷量一定小于Q的电荷量
D．P的电荷量一定大于Q的电荷量
解析：设Q和P两球之间的库仑力为F，细绳的拉力分别为T1、T2，两球质量分别为m1、m2，与竖直方向夹角为θ，对于小球Q有q1E＋T1sin θ＝F，T1cs θ＝m1g，对于小球P有q2E＋F＝T2sin θ，T2cs θ＝m2g，联立有T1＝ eq \f(F－q1E,sin θ) ，T2＝ eq \f(q2E＋F,sin θ) ，所以可得T2＞T1，又因为 eq \f(T1,T2) ＝ eq \f(m1,m2) ，可知m2＞m1，即P的质量一定大于Q的质量；两小球的电荷量则无法判断。
11．(多选)(2024·山东卷，T10)如图所示，带电量为＋q的小球被绝缘棒固定在O点，右侧有固定在水平面上、倾角为30°的光滑绝缘斜面。质量为m、带电量为＋q的小滑块从斜面上A点由静止释放，滑到与小球等高的B点时加速度为零，滑到C点时速度为零。已知AC间的距离为s，重力加速度大小为g，静电力常量为k，下列说法正确的是( AD )
A．OB的距离l＝ eq \r(\f(\r(3)kq2,mg))
B．OB的距离l＝ eq \r(\f(\r(3)kq2,3mg))
C．从A到C，静电力对小滑块做功W＝－mgs
D．AC之间的电势差UAC＝－ eq \f(mgs,2q)
解析：由题意知小滑块在B点处的加速度为零，则根据受力分析有，沿斜面方向mg sin 30°＝ eq \f(kq2,l2) cs 30°， 解得l＝ eq \r(\f(\r(3)kq2,mg)) ，A正确，B错误；因为滑到C点时速度为零，小滑块从A到C的过程，设静电力对小滑块做的功为W，根据动能定理有W＋mgs sin 30°＝0，解得W＝－ eq \f(mgs,2) ，故C错误；根据电势差与电场力做功的关系可知AC之间的电势差UAC＝ eq \f(W,q) ＝－ eq \f(mgs,2q) ，故D正确。
12．(2024·河北卷，T13)如图，竖直向上的匀强电场中，用长为L的绝缘细线系住一带电小球，在竖直平面内绕O点做圆周运动。图中A、B为圆周上的两点，A点为最低点，B点与O点等高。当小球运动到A点时，细线对小球的拉力恰好为0，已知小球的电荷量为q(q>0)，质量为m，A、B两点间的电势差为U，重力加速度大小为g，求：
(1)电场强度E的大小；
(2)小球在A、B两点的速度大小。
解析：(1)在匀强电场中，根据公式可得电场强度E＝ eq \f(U,L) 。
(2)在A点细线对小球的拉力为0，根据牛顿第二定律得Eq－mg＝m eq \f(v eq \\al(2,A) ,L)
A到B过程根据动能定理得
qU－mgL＝ eq \f(1,2) mv eq \\al(2,B) － eq \f(1,2) mv eq \\al(2,A)
联立解得vA＝ eq \r(\f(Uq－mgL,m))
vB＝ eq \r(\f(3(Uq－mgL),m)) 。
答案：(1) eq \f(U,L) (2) eq \r(\f(Uq－mgL,m)) eq \r(\f(3(Uq－mgL),m))
13．(2023·山东卷，T15)电磁炮灭火消防车(图甲)采用电磁弹射技术投射灭火弹进入高层建筑快速灭火。电容器储存的能量通过电磁感应转化成灭火弹的动能，设置储能电容器的工作电压可获得所需的灭火弹出膛速度。如图乙所示，若电磁炮正对高楼，与高楼之间的水平距离L＝60 m，灭火弹出膛速度v0＝50 m/s，方向与水平面夹角θ＝53°，不计炮口离地面高度及空气阻力，重力加速度大小g取10 m/s2，sin 53°＝0.8。
(1)求灭火弹击中高楼位置距地面的高度H。
(2)已知电容器储存的电能E＝ eq \f(1,2) CU2，转化为灭火弹动能的效率η＝15%，灭火弹的质量为3 kg，电容C＝2.5×104 μF，电容器工作电压U应设置为多少？
解析：(1)灭火弹做斜抛运动，则水平方向上有
L＝v0t cs θ
竖直方向上有H＝v0t sin θ－ eq \f(1,2) gt2
联立并代入数据解得H＝60 m。
(2)根据题意可知
Ek＝ηE＝15%× eq \f(1,2) CU2
又因为Ek＝ eq \f(1,2) mv eq \\al(2,0)
联立可得U＝1 000 eq \r(2) V。
答案：(1)60 m (2)1 000 eq \r(2) V
命题点3 磁场性质的理解
14．(2024·广西卷，T5)Oxy坐标平面内一有界匀强磁场区域如图所示，磁感应强度大小为B，方向垂直于纸面向里。质量为m，电荷量为＋q的粒子，以初速度v从O点沿x轴正向开始运动，粒子过y轴时速度与y轴正向夹角为45°，交点为P。不计粒子重力，则P点至O点的距离为( C )
A． eq \f(mv,qB) B． eq \f(3mv,2qB)
C．(1＋ eq \r(2) ) eq \f(mv,qB) D． eq \b\lc\(\rc\)(\a\vs4\al\c1(1＋\f(\r(2),2))) eq \f(mv,qB)
解析：
粒子的运动轨迹如图所示，在磁场中，根据洛伦兹力提供向心力有qvB＝m eq \f(v2,r) ，可得粒子做圆周运动的半径r＝ eq \f(mv,qB) ，根据几何关系可得P点至O点的距离LPO＝r＋ eq \f(r,cs 45°) ＝(1＋ eq \r(2) ) eq \f(mv,qB) 。
15.(2024·湖北卷，T7)如图所示，在以O点为圆心、半径为R的圆形区域内有垂直于纸面向里的匀强磁场，磁感应强度大小为B。圆形区域外有大小相等、方向相反、范围足够大的匀强磁场。一质量为m、电荷量为q(q>0)的带电粒子沿直径AC方向从A点射入圆形区域。不计重力，下列说法正确的是( D )
A．粒子的运动轨迹可能经过O点
B．粒子射出圆形区域时的速度方向不一定沿该区域的半径方向
C．粒子连续两次由A点沿AC方向射入圆形区域的最小时间间隔为 eq \f(7πm,3qB)
D．若粒子从A点射入到从C点射出圆形区域用时最短，粒子运动的速度大小为 eq \f(\r(3)qBR,3m)
解析：在圆形匀强磁场区域内，沿着径向射入的粒子，总是沿径向射出，根据圆的特点可知粒子的运动轨迹不可能经过O点，故A、B错误；粒子连续两次由A点沿AC方向射入圆形区域，时间最短则根据对称性可知轨迹如图甲所示，则最小时间间隔t＝2T＝ eq \f(4πm,qB) ，故C错误；粒子从A点射入到从C点射出圆形区域用时最短，则轨迹如图乙所示，设粒子在磁场中运动的半径为r，根据几何关系可知r＝ eq \f(\r(3)R,3) ，根据洛伦兹力提供向心力有qvB＝m eq \f(v2,r) ，可得v＝ eq \f(\r(3)qBR,3m) ，故D正确。

16.(2023·江苏卷，T2)如图所示，匀强磁场的磁感应强度为B。L形导线通以恒定电流I，放置在磁场中。已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行。该导线受到的安培力为( C )
A．0 B．BIl
C．2BIl D． eq \r(5) BIl
解析：因bc段与磁场方向平行，则不受安培力；ab段与磁场方向垂直，所受安培力Fab＝BI·2l＝2BIl，则该导线受到的安培力为2BIl。
题型一 电场性质的理解
1．三个公式
(1)E＝ eq \f(F,q) 是电场强度的定义式，适用于任何电场。电场中某点的电场强度是确定值，其大小和方向与试探电荷q无关，试探电荷q充当“测量工具”的作用。
(2)E＝k eq \f(Q,r2) 是真空中点电荷所形成的电场的电场强度的决定式，E由场源电荷Q和场源电荷到某点的距离r决定。
(3)E＝ eq \f(U,d) 是电场强度与电势差的关系式，只适用于匀强电场。
注意：式中d为两点间沿电场方向的距离。
2．电场线、电势、电场强度
(1)电场线与电场强度的关系：电场线越密的地方电场强度越大，电场线上某点的切线方向表示该点电场强度的方向。
(2)电场线与等势面的关系：电场线总是与等势面垂直，且从电势高的等势面指向电势低的等势面；电场线越密的地方，等差等势面也越密；沿等势面移动电荷，电场力不做功，沿电场线移动电荷，电场力一定做功。
(3)电场强度大小与电势无直接关系：零电势可人为选取，电场强度的大小由电场本身决定，故电场强度大的地方，电势不一定高。
3．带电粒子的轨迹
(1)轨迹的切线方向：速度的方向。
(2)某点电场力方向：沿着该点的电场线的切线方向，轨迹向着电场力的方向弯曲。
4．电场能的性质
(1)电势与电势能：φ＝ eq \f(Ep,q) 。
(2)电势差与电场力做功：UAB＝ eq \f(WAB,q) ＝φA－φB。
(3)电场力做功与电势能的变化：W＝－ΔEp。
5．静电力做功的求解
(1)由功的定义式W＝Fl cs α来求解；
(2)利用结论“电场力做功等于电荷电势能变化量的负值”来求，即W＝－ΔEp；
(3)利用WAB＝qUAB来求解。
考向1 电场强度的矢量合成
(2023·湖南卷，T5)如图所示，真空中有三个点电荷固定在同一直线上，电荷量分别为Q1、Q2和Q3，P点和三个点电荷的连线与点电荷所在直线的夹角分别为90°、60°和30°。若P点处的电场强度为零，q>0，则三个点电荷的电荷量可能为( D )
A．Q1＝q，Q2＝ eq \r(2) q，Q3＝q
B．Q1＝－q，Q2＝－ eq \f(4\r(3),3) q，Q3＝－4q
C．Q1＝－q，Q2＝ eq \r(2) q，Q3＝－q
D．Q1＝q，Q2＝－ eq \f(4\r(3),3) q，Q3＝4q
[解析] 若三个点电荷都带正电或负电，则三个点电荷在P点产生的电场强度叠加后一定不为零，A、B错误；几何关系如图1，若Q1＝Q3＝－q，则根据E＝k eq \f(Q,r2) 分析可知Q1和Q3在P点产生的电场强度的关系为E1＝4E3 ，Q1和Q3在P点产生的电场强度叠加后为E13，如图2所示，与Q2在P点产生的电场强度不可能在一条直线上，即P点处的电场强度不可能叠加为零，C错误；若4Q1＝Q3＝4q, Q2＝－ eq \f(4\r(3),3) q，则根据E＝k eq \f(Q,r2) 分析可知E1＝E3＝k eq \f(q,r2) ，叠加后E13＝k eq \f(\r(3)q,r2) ，如图3所示，与Q2在P点产生的电场强度等大、反向，叠加为零，D正确。
考向2 电场中的平衡问题
如图所示，用一条绝缘轻绳在竖直平面内悬挂一个带正电小球，小球质量为1.0×10－3 kg，所带电荷量为2.0×10－8 C。现加水平方向的匀强电场，平衡时绝缘轻绳与竖直方向夹角为30°。重力加速度g取10 m/s2。
(1)求匀强电场的电场强度；
(2)若可以加任意方向的匀强电场，平衡时小球仍在图示位置，则所加匀强电场的电场强度的最小值是多大？方向如何？
[解析]
(1)根据题意，小球的受力情况如图甲所示，
根据几何关系有
eq \f(Eq,mg) ＝tan 30°
解得E＝ eq \f(5\r(3),3) ×105 N/C。
(2)当电场方向与绳垂直时，电场强度最小，如图乙所示，
根据平衡条件有
eq \f(E′q,mg) ＝sin 30°
解得E′＝2.5×105 N/C
方向应与绳垂直斜向右上方。
[答案] (1) eq \f(5\r(3),3) ×105 N/C (2)2.5×105 N/C 方向与绳垂直斜向右上方
考向3 电场性质的理解
(2023·湖北卷，T3)在正点电荷Q产生的电场中有M、N两点，其电势分别为φM、φN，电场强度大小分别为EM、EN。下列说法正确的是( C )
A．若φM>φN，则M点到电荷Q的距离比N点的远
B．若EMφN，则M点到电荷Q的距离比N点的近，故A错误；电场线的疏密程度表示电场强度的大小，根据正点电荷产生的电场特点可知，若EMφB>φC，B正确；因为U＝Ed，相同距离时，电场强度越大，电势降落越快，而A、B间的平均电场强度大于B、C间的平均电场强度，故UAB>UBC，C正确，D错误。
7.如图所示，空间有一圆锥OBB′，点A、A′分别是两母线的中点。现在顶点O处固定一带正电的点电荷，下列说法正确的是( B )
A．A、A′两点的电场强度相同
B．将一带负电的试探电荷从B点沿直径移到B′点，其电势能先减小后增大
C．平行于底面且圆心为O1的截面为等势面
D．若B′点的电势为φB′，A′点的电势为φA′，则BA连线中点C处的电势φC等于 eq \f(φB′＋φA′,2)
解析：A、A′两点的电场强度大小相等，方向不同，A错误；将带负电的试探电荷从B点沿直径移到B′点过程中，电场力先做正功后做负功，电势能先减小后增大，B正确；O处固定的带正电的点电荷产生的等势面是以O为圆心的球面，不是以圆心为O1的截面，C错误；由于C、B间的场强小于A、C间的场强，由U＝ eq \x\t(E) d得C、B间的电势差小于A、C间的电势差，又因为A、A′到O点的距离相等，所以φA＝φA′，同理可得φB＝φB′，C为AB中点，则有φC< eq \f(φB′＋φA′,2) ，D错误。
8．(多选)如图所示的是带电荷量不同的正、负点电荷的电场线，A、M、N是电场中的三点，A是两电荷连线的中点，M、N在两电荷连线的垂直平分线上。一个带负电的点电荷在M、N两点受到的电场力分别为FM、FN。无穷远处电势为零，则( ACD )
A．FM>FN
B．A点电势为零
C．M点电势高于N点电势
D．将负点电荷从M点移动到N点的过程中，电势能增加
解析：因为电场线的疏密表示电场强度，电场线越密的地方电场强度越大，由题图可知，M点的电场强度大小大于N点的电场强度大小，则由F＝qE可得FM>FN，故A正确；由等势线与电场线垂直可得，过A点的等势线如图所示，因为无穷远处电势为零，且沿着电场线电势降低，所以A点电势大于零，故B错误；因为沿着电场线电势降低，则M点电势高于N点电势，故C正确；因为负电荷在电势高的地方电势能小，所以将负点电荷从M点移动到N点的过程中，电势能增加，故D正确。
9.(2024·韶关市综合测试)水平架设的三根绝缘直流输电线缆彼此平行，某时刻电流方向如图所示，电缆线M在最上方，两根电缆线P、Q在下方，且位于同一水平高度处，PQM为等腰三角形，MQ＝MP，O点是P、Q连线的中点，电缆线上的M点、P点、Q点在同一竖直平面内，忽略地磁场，下列说法正确的是( D )
A．输电线缆M、P相互吸引
B．输电线缆M所受安培力的方向竖直向下
C．输电线缆M在O点处产生的磁场方向竖直向下
D．O点处的磁场方向沿水平方向由Q指向P
解析：输电线缆M、P电流方向相反，相互排斥，故A错误；由右手螺旋定则及磁场的叠加可知P、Q两条线缆在M点所产生的合场强水平向右，根据左手定则知M线缆受到的安培力方向竖直向上，故B错误；由右手螺旋定则可知M线缆在O点处产生的磁场方向由O点指向P点，故C错误；由右手螺旋定则及题意可知P、Q线缆在O点处产生的磁场方向等大、反向，M线缆在O点处产生的磁场方向由O点指向P点，故合场强的方向由Q点指向P点，故D正确。
10．用电流传感器研究电容器充放电现象，电路如图所示。电容器不带电，闭合开关S1，待电流稳定后再闭合开关S2，通过传感器的电流随时间变化的图像是( A )
解析：闭合开关S1后，电容器充电，电容器电压与电源电压差值越来越小，则通过传感器的电流越来越小，充电完成后，电容器电压等于电源电压，此时电路中电流为零；再闭合开关S2，因为电容器电压大于R2电压，则电容器放电，电容器电压与R2电压差值越来越小，则通过传感器的电流越来越小，且电流方向与开始充电时的方向相反，当电容器电压等于R2电压时电路中电流为零。
11．(多选)(2024·广东省普通高中一模)如图为晶圆掺杂机的简图，O是晶圆面(设其半径足够大)的圆心，上、下竖直放置的圆柱形电磁线圈可在中间圆柱形区域形成匀强磁场；圆柱形磁场区域的横截面半径为L、圆心为O1，OO1水平且垂直于晶圆面；若线圈中通入如图所示的电流，比荷为k的正离子以速度v、沿OO1射入，且全部掺杂在晶圆上，则( BC )
A．离子掺杂在x轴的负半轴上
B．离子掺杂在x轴的正半轴上
C．圆柱形磁场的磁感应强度必须小于 eq \f(v,kL)
D．圆柱形磁场的磁感应强度必须小于 eq \f(v,2kL)
解析：根据安培定则可得，两圆柱形电磁线圈中间的匀强磁场方向竖直向上，刚开始运动时，根据左手定则，正离子受到的洛伦兹力方向沿x轴正方向，故A错误，B正确；若所有的离子都在晶圆上，则离子在磁场中做圆周运动的最小半径r＝L，根据牛顿第二定律qvB＝m eq \f(v2,r) ，解得最小的磁感应强度B＝ eq \f(mv,qL) ＝ eq \f(v,kL) ，故C正确，D错误。
12.(多选)如图所示，长l＝1 m的轻质细绳上端固定，下端连接一个可视为质点的带电小球。已知小球的质量m＝1×10－4 kg，且位于电场强度E＝3.0×103 N/C，方向水平向右的匀强电场中。小球静止时，绳与竖直方向的夹角θ＝37°，(sin 37°＝0.6，cs 37°＝0.8，重力加速度g取10 m/s2)，则( AC )
A．此带电小球带正电
B．小球受轻绳拉力F为1.66×10－3 N
C．小球所带电荷量q＝2.5×10－7C
D．将小球拉至最低点由静止释放，小球回到绳与竖直方向的夹角θ＝37°时速度v的大小为2 eq \r(5) m/s
解析：对小球的受力分析可知，小球所受电场力的方向与场强的方向相同，故小球带正电，A正确；小球受轻绳拉力F＝ eq \f(mg,cs 37°) ＝ eq \f(1×10－4×10,0.8) N＝1.25×10－3 N，B错误；小球所受的电场力F电＝mg tan 37°＝1×10－4×10× eq \f(3,4) N＝7.5×10－4 N，小球所带电荷量q＝ eq \f(F电,E) ＝ eq \f(7.5×10－4,3.0×103) C＝2.5×10－7 C，C正确；将小球拉至最低点由静止释放，小球回到绳与竖直方向的夹角θ＝37°时，由动能定理可知－mgl(1－cs 37°)＋F电l sin 37°＝ eq \f(1,2) mv2，解得v＝ eq \r(5) m/s，D错误。
13．如图所示，一立方体空间平行于x轴方向存在匀强电场，处于yOz平面内粒子源P能同时发射速率相同的同种粒子，其中沿x轴、z轴正方向的粒子分别从该空间的M、N点离开电场。不计粒子所受重力和粒子间的相互作用，则( D )
A．P点的电势一定高于M点的电势
B．从M、N点离开电场的粒子速度相同
C．从M、N点离开电场的粒子在电场中运动的时间相等
D．从M点离开时电场力的功率大于从N点离开时电场力的功率
解析：由题意知为同种粒子，但未说明所带电荷的正负，所以无法证明平行于x轴方向的匀强电场方向，当电场方向水平向右时，M点的电势低于P点，当电场方向水平向左时，M点的电势高于P点，故A错误；M点出来的粒子处于加速电场，速度水平向右，沿z轴正方向的粒子能够从N点出来，则两粒子受到的电场力做的功相同，又粒子的初动能相同，即粒子的速度大小相同，但方向不同，M点速度方向水平向右，N点速度方向斜向右下，故B错误；两粒子水平加速度相同，但水平初速度不同，水平位移相同，x＝v0t＋ eq \f(1,2) at2，所以运动时间不同，故C错误；功率P＝Fv，电场力相同，但是水平速度不同，根据题意从M点离开时的水平速度大，则从M点离开时电场力的功率大于从N点离开时电场力的功率，故D正确。
14．某医用肿瘤化疗装置的原理如图所示，利用在O点沿y轴正方向射出的高能质子束对肿瘤病灶精准打击从而杀死癌细胞。实际中，质子束的运动方向并不是严格沿y轴而是与y轴有一个很小的偏角，呈发散状。为此加一个方向沿y轴正向，磁感应强度大小为B的匀强磁场，使得质子参与两种运动，沿y轴方向的直线运动和垂直于y轴的平面内的圆周运动。为了研究方便，用垂直于y轴的足够大的显示屏表示病人，癌细胞位于屏上，从O点射出的质子速度为v，质量为m，电荷量为q，所有质子与y轴正方向偏差角均为θ，不考虑质子所受重力和空气阻力。
(1)y轴方向的直线运动速度大小是否变化，请简述理由。
(2)当显示屏离O点距离为多大时，所有的质子会重新会聚于一点？
(3)移动显示屏，屏上出现一亮环，当屏到O点的距离为L＝ eq \f(πmv cs θ,2qB) 时，亮环半径多大？在移动显示屏过程中，最大亮环的面积是多少？
解析：(1)速度大小不变，y轴方向与磁场平行，y轴方向不受磁场力。
(2)y轴方向L＝vt cs θ
质子做圆周运动，有qvB sin θ＝ eq \f(m\b\lc\(\rc\)(\a\vs4\al\c1(v sin θ))2,r)
又T＝ eq \f(2πr,v sin θ) ，解得T＝ eq \f(2πm,Bq)
当t＝T时，所有质子会汇聚一点，可得
L＝ eq \f(2πmv cs θ,qB) 。
(3)当L＝ eq \f(πmv cs θ,2qB) 时，可得t1＝ eq \f(T,4)
又r＝ eq \f(mv sin θ,qB)
如图α＝ eq \f(π,2) ，r′＝ eq \r(r2＋r2) ＝ eq \r(2) r
解得r′＝ eq \f(\r(2)mv sin θ,qB)
当α＝π，r′＝2r，圆环面积最大，易知最大面积S＝πr′2，
S＝ eq \f(4π(mv sin θ)2,q2B2) 。
答案：(1)见解析 (2) eq \f(2πmv cs θ,qB)
(3) eq \f(\r(2)mv sin θ,qB) eq \f(4π(mv sin θ)2,q2B2) 基本
思路
(1)画轨迹：确定圆心，用几何方法求半径并画出轨迹；
(2)找联系：轨迹半径与磁感应强度、运动速度相联系，偏转角度与圆心角、运动时间相联系，运动时间与周期相联系；
(3)用规律：利用牛顿第二定律和圆周运动的规律，特别是周期公式和半径公式
重要
结论
r＝ eq \f(mv,qB) ，T＝ eq \f(2πm,qB) ，T＝ eq \f(2πr,v)
圆心的
确定
(1)轨迹上的入射点和出射点的速度垂线的交点为圆心，如图(a)；
(2)轨迹上入射点的速度垂线和两点连线中垂线的交点为圆心，如图(b)；
(3)沿半径方向与入射点距离等于r的点，如图(c)(当r已知或可算)
半径的
确定
方法一：由Bqv＝ eq \f(mv2,r) 得半径r＝ eq \f(mv,qB)
方法二：由几何关系求解，一般由数学知识(勾股定理、三角函数等)通过计算来确定
时间的
求解
方法一：由圆心角求解，t＝ eq \f(θ,2π) ·T
方法二：由弧长求解，t＝ eq \f(l,v)
