人教版（2024）九年级全册第2节 电流和电路一课一练

这是一份人教版（2024）九年级全册第2节 电流和电路一课一练，共9页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

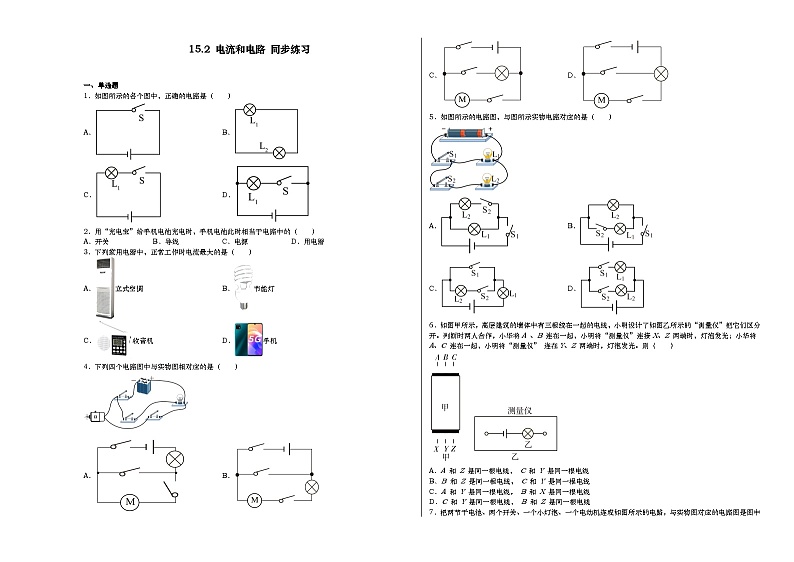

一、单选题
1．如图所示的各个图中，正确的电路是（ ）
A．B．
C．D．
2．用“充电宝”给手机电池充电时，手机电池此时相当于电路中的（ ）
A．开关B．导线C．电源D．用电器
3．下列家用电器中，正常工作时电流最大的是（ ）
A．立式空调B．节能灯
C．收音机D．手机
4．下列四个电路图中与实物图相对应的是（ ）
A．B．
C．D．
5．如图所示的电路图，与图所示实物电路对应的是（ ）
A．B．
C．D．
6．如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（ ）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线

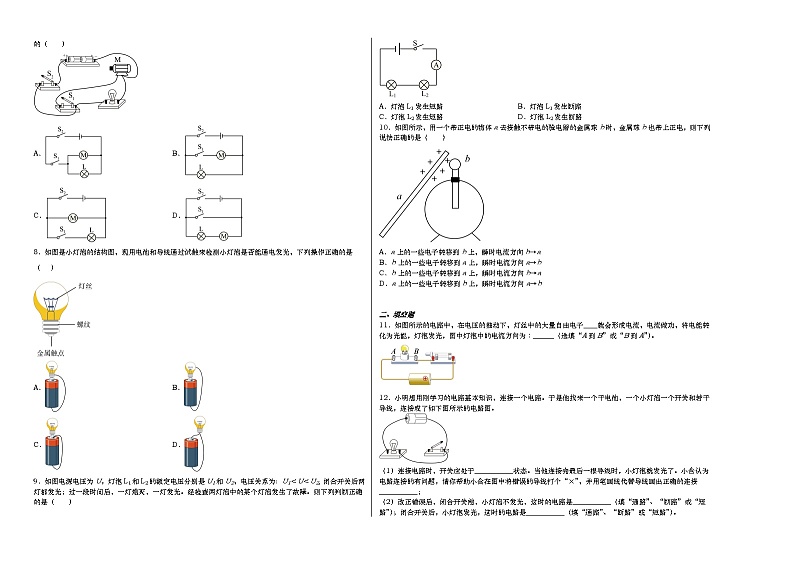

7．把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路，与实物图对应的电路图是图中的（ ）
A．B．
C．D．
8．如图是小灯泡的结构图，现用电池和导线通过试触来检测小灯泡是否能通电发光，下列操作正确的是（ ）
A．B．
C．D．
9．如图电源电压为U，灯泡L1和L2的额定电压分别是U1和U2，电压关系为：U1＜U＜U2。闭合开关后两灯都发光；过一段时间后，一灯熄灭，一灯发光。经检查两灯泡中的某个灯泡发生了故障。则下列判断正确的是（ ）
A．灯泡L1发生短路B．灯泡L1发生断路
C．灯泡L2发生短路D．灯泡L2发生断路
10．如图所示，用一个带正电的物体a去接触不带电的验电器的金属球b时，金属球b也带上正电，则下列说法正确的是（ ）
A．a上的一些电子转移到b上，瞬时电流方向b→a
B．b上的一些电子转移到a上，瞬时电流方向a→b
C．b上的一些电子转移到a上，瞬时电流方向b→a
D．a上的一些电子转移到b上，瞬时电流方向a→b
二、填空题
11．如图所示的电路中，在电压的推动下，灯丝中的大量自由电子____就会形成电流，电流做功，将电能转化为光能，灯泡发光，图中灯泡中的电流方向为∶______（选填“A到B”或“B到A”）。
12．小明想用刚学习的电路基本知识，连接一个电路。于是他找来一个干电池，一个小灯泡一个开关和若干导线，连接成了如下图所示的电路图。
（1）连接电路时，开关应处于___________状态。当他连接完最后一根导线时，小灯泡就发光了。小含认为电路连接的有问题，请你帮助小含在图中将错误的导线打个“×”，并用笔画线代替导线画出正确的连接___________；
（2）改正错误后，闭合开关前，小灯泡不发光，这时的电路是___________（填“通路”、“断路”或“短路”）；闭合开关后，小灯泡发光，这时的电路是___________（填“通路”、“断路”或“短路”）。

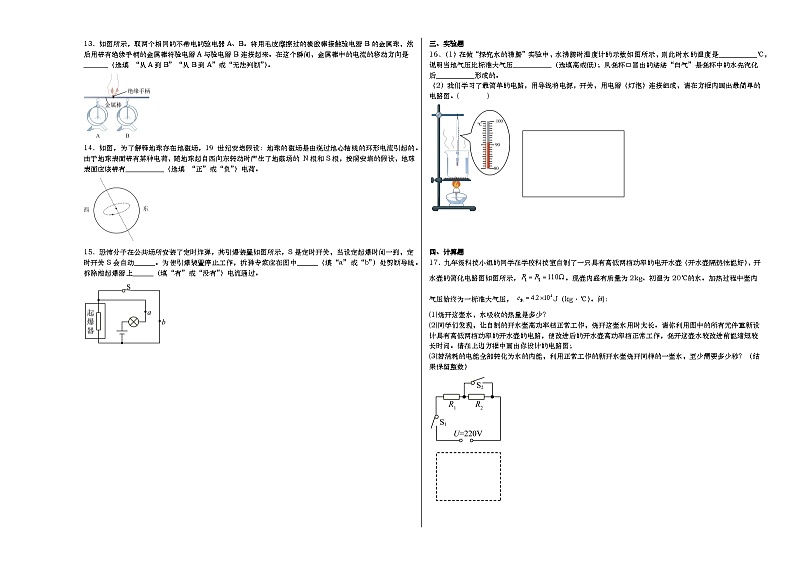

13．如图所示，取两个相同的不带电的验电器A、B。将用毛皮摩擦过的橡胶棒接触验电器B的金属球，然后用带有绝缘手柄的金属棒将验电器A与验电器B连接起来。在这个瞬间，金属棒中的电流的移动方向是_______（选填 “从A到B”“从B到A”或“无法判断”）。
14．如图，为了解释地球存在地磁场，19 世纪安培假设：地球的磁场是由绕过地心轴线的环形电流引起的。由于地球表面带有某种电荷，随地球起自西向东转动时产生了地磁场的 N极和S极，按照安培的假设，地球表面应该带有___________（选填 “正”或“负”）电荷。
15．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动______。为使引爆装置停止工作，拆弹专家应在图中______（填“a”或“b”）处剪断导线。拆除前起爆器上______（填“有”或“没有”）电流通过。
三、实验题
16．（1）在做“探究水的沸腾”实验中，水沸腾时温度计的示数如图所示，则此时水的温度是___________℃，说明当地气压比标准大气压___________（选填高或低）；从烧杯口冒出的缕缕“白气”是烧杯中的水先汽化后___________形成的。
（2）我们学习了最简单的电路，用导线将电源，开关，用电器（灯泡）连接组成，请在方框内画出最简单的电路图。( )
四、计算题
17．九年级科技小组的同学在学校科技室自制了一只具有高低两档功率的电开水壶（开水壶隔热性能好），开水壶的简化电路图如图所示，。现壶内盛有质量为2kg、初温为20℃的水。加热过程中壶内气压始终为一标准大气压， J（kg·℃）。问：
(1)烧开这壶水，水吸收的热量是多少？
(2)同学们发现，让自制的开水壶高功率档正常工作，烧开这壶水用时太长。请你利用图中的所有元件重新设计具有高低两档功率的开水壶的电路，使改进后的开水壶高功率档正常工作，烧开这壶水较改进前能缩短较长时间。请在上边方框中画出你设计的电路图；
(3)若消耗的电能全部转化为水的内能，利用正常工作的新开水壶烧开同样的一壶水，至少需要多少秒？（结果保留整数）
参考答案
1．C
【详解】电源、开关、用电器，用导线连接起来组成简单的电路；
A． 电路中没有用电器，故A不符合题意；
B．电路中没有开关和电源，故B不符合题意；
C.．电源、开关、用电器、导线都有，满足形成电路的条件，故C符合题意；
D.．导线直接接在电源两端，形成电源短路，故D不符合题意。
故选C。
2．D
【详解】充电宝给手机电池充电时，充电宝提供电能，相当于电路中的电源；手机电池消耗电能，所以此时手机电池相当于电路中的用电器，故ABC不符合题意，D符合题意。
故选D。
3．A
【详解】立式空调的工作电流约10A，节能灯的工作电流约0.1A，收音机的工作电流约0.05A，手机的工作电流约0.1A。所以正常工作时电流最大的立式空调。故A符合题意，BCD不符合题意。
故选A。
4．C
【详解】A．实物图中，电动机和小灯泡分别串联一个开关，然后并联，干路串联一个开关，连接在电源两端；电路图中，电动机、小灯泡和两个开关串联，另一个开关和电动机并联，实物图和电路图不对应，故A不符合题意；
B．实物图中，电动机和小灯泡分别串联一个开关，然后并联，干路串联一个开关，连接在电源两端；电路图中，小灯泡和电动机串联，实物图和电路图不对应，故B不符合题意；
C．实物图中，电动机和小灯泡分别串联一个开关，然后并联，干路串联一个开关，连接在电源两端；分析电路图，电路图和实物图对应，故C符合题意；
D．实物图中，电动机和小灯泡分别串联一个开关，然后并联，干路串联一个开关，连接在电源两端；电路图中，电动机、小灯泡和两个开关串联，另一个开关和电动机并联，实物图和电路图不对应，故D不符合题意。
故选C。
5．A
【详解】由实物图可知，灯L1和L2并联，开关S1在干路上，控制整个电路，S2与灯L2串联在一条支路上，L1单独在一条支路上，只有A选项电路图符合实物电路要求的。
故选A。
6．A
【详解】（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将A、C 连在一起时，小明将“测量仪”连在Y、Z两端，灯泡发光，如图2所示；图1中上面只剩下B端，下面只剩下的是X端，则说明B和X是同一根电线；综上分析，C和Y是同一根电线，B和X是同一根电线，则剩下的A和Z是同一根电线，故A符合题意， BCD不符合题意。
故选A。
7．B
【详解】由实物图知，灯泡与电动机并联，开关S2在干路上， S1在电动机的支路上，故B符合题意，ACD不符合题意。
故选B。
8．A
【详解】A．由图可知，电流从电池正极出来，经过金属触点、灯丝、金属螺纹壳、导线，最后回到电池的负极，组成一个闭合回路，此时能检测小灯泡是否通电发光，故A正确；
B．由图可知，电池的正极与金属触点相连，电池的负极与小灯泡的玻璃外壳相连，由于玻璃是绝缘体，不容易导电，不能形成一个闭合回路，电路中没有电流，所以不能检测小灯泡是否通电发光，故B错误；
CD．电流从电池正极经过小灯泡的金属触点，经过导线直接回到电池负极，导线直接连接了电源的正、负极，所以该电路状态是短路，所以不能检测小灯泡是否通电发光，故CD错误。
故选A。
9．A
【详解】由电路图可知，两灯泡串联，电流表测量电路电流；
A．若灯泡L1发生短路，则电路为只有L2的电路，灯泡L2两端电压等于电源电压，由于U＜U2，所以灯泡L1不发光，灯泡L2发光，故A正确；
BD．若灯泡L1发生断路或灯泡L2发生断路，则整个电路都不能工作，即两个灯泡都不发光，故BD错误；
C．若灯泡L2发生短路，则电路为只有L1的电路，灯泡L1两端电压等于电源电压，由于U1＜U，所以灯泡L1会被烧坏，烧坏后，两灯泡都不发光，故C错误。
故选A。
10．B
【详解】原来金属球b不带电，对外显中性，金属球b与带正电的a物体接触时，带正电a物体得到电子的本领大于不带电的金属球b，带正电的a物体得到电子，金属球b失去电子带正电，电子的移动方向为b→a，所以瞬时电流的方向为a→b。故ACD错误，B正确。
故选B。
11． 定向移动 B到A
【详解】[1]电流是电荷的定向移动形成的，所以灯丝中的大量自由电子定向移动就会形成电流。
[2]由图知，电流从电源的正极出发，经过开关，经过灯泡的B端流向A端，回到负极。
12． 断开 断路 通路
【详解】（1）[1]连接电路时，为保护电路，开关应处于断开状态。
[2]当他连接完最后一根导线时，小灯泡就发光了，是因为开关没有连入电路中，改正后如下所示：
（2）[3][4]在某处断开的电路叫断路，处处连通的电路叫通路。改正错误后，闭合开关前，小灯泡不发光，这时的电路是断路；闭合开关后，小灯泡发光，这时的电路是通路。
13．从A到B
【详解】因为用毛皮摩擦过的橡胶棒带负电，所以，将用毛皮摩擦过的橡胶棒接触验电器B的金属球时，验电器B带负电，再用带有绝缘手柄的金属棒把验电器A和验电器B连接起来，负电荷（电子）会由B转移到A，因为正电荷定向移动的方向规定为电流方向，所以，负电荷定向移动方向与电流方向相反，故在这个瞬间，金属棒中的电流的移动方向是从A到B。
14．负
【详解】地磁的北极在地理南极附近，故在用安培定则判定环形电流的方向时右手的拇指必须指向南方；根据安培定则：拇指与四指垂直，而四指弯曲的方向就是电流流动的方向，故四指的方向应该向西。电流方向与电荷的定向移动方向相反，所以按照安培的假设，地球表面应该带有负电荷。
15． 断开 a 没有
【详解】[1]由图可知，此时起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作。
[2]当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸。
[3]如果剪断线a，则电路处于断路状态，爆炸装置不工作。
16． 91 低 液化
【详解】（1）[1]由图可知，此温度计的分度值为1℃，其示数为91℃。
[2]温度计示数为91℃，根据1个标准大气压下，水的沸点为100℃可得，当地气压比标准大气压低。
[3]从烧杯口冒出的缕缕“白气”，先是烧杯中的水由液态转为气态，这属于汽化过程，再由热的水蒸气液化而形成的小水珠，之后形成的“白气”。
（2）[4]最简单的电路是由电源、用电器、开关和导线四部分组成的，如下图所示
17．(1)6.72×105 J；(2) ；(3)764s
【详解】(1) 烧开这壶水，水吸收的热量是
(2)要想使烧水时间更短，电路中的烧水功率要更大，两个定值电阻的阻值一定，根据，就需要电路中的总电阻最小，也就是让两个电阻并联，电路设计如下图所示：
。
(3)新开水壶烧开同样的一壶水的总电阻为
消耗的电能全部转化为水的内能，利用正常工作的新开水壶烧开同样的一壶水，至少需要
答：(1)烧开这壶水，水吸收的热量是6.72×105J；
(2)设计的电路图为 ；
(3)若消耗的电能全部转化为水的内能，利用正常工作的新开水壶烧开同样的一壶水，至少需要764s。
