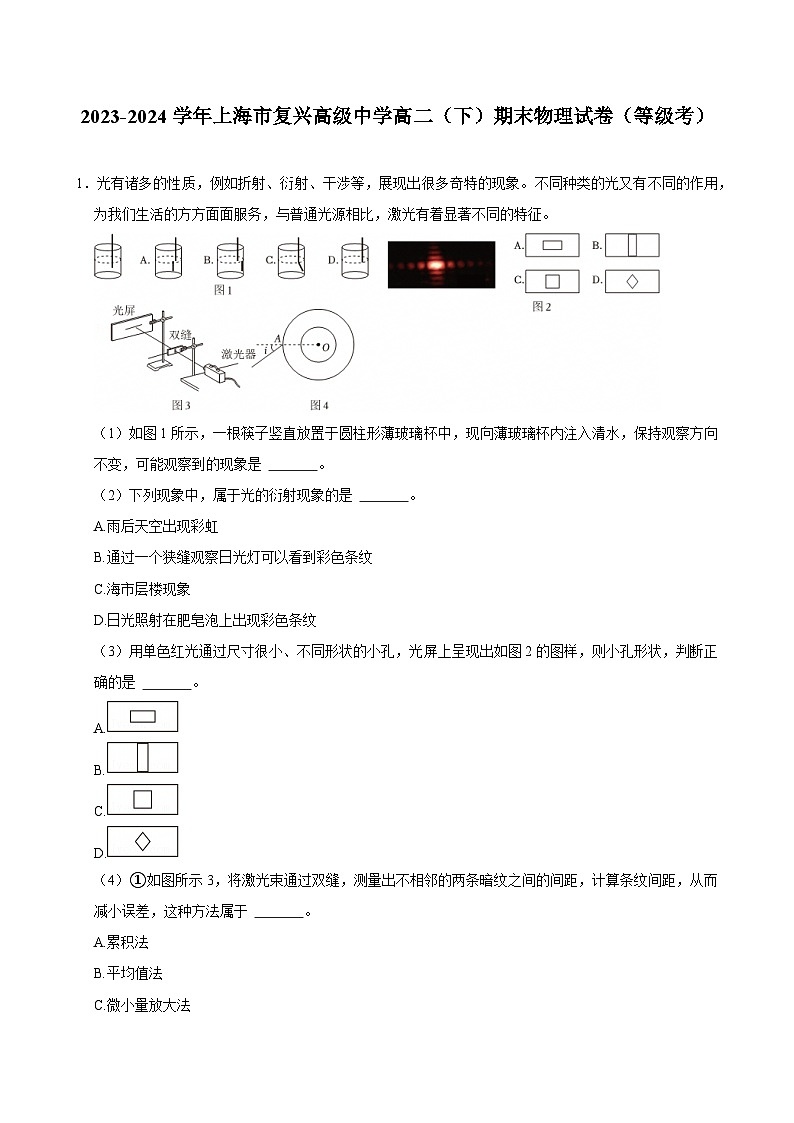

2023-2024学年上海市复兴高级中学高二（下）期末物理试卷（等级考）

这是一份2023-2024学年上海市复兴高级中学高二（下）期末物理试卷（等级考），共16页。

（1）如图1所示，一根筷子竖直放置于圆柱形薄玻璃杯中，现向薄玻璃杯内注入清水，保持观察方向不变，可能观察到的现象是 。
（2）下列现象中，属于光的衍射现象的是 。
A.雨后天空出现彩虹
B.通过一个狭缝观察日光灯可以看到彩色条纹
C.海市层楼现象
D.日光照射在肥皂泡上出现彩色条纹
（3）用单色红光通过尺寸很小、不同形状的小孔，光屏上呈现出如图2的图样，则小孔形状，判断正确的是 。
A.
B.
C.
D.
（4）①如图所示3，将激光束通过双缝，测量出不相邻的两条暗纹之间的间距，计算条纹间距，从而减小误差，这种方法属于 。
A.累积法
B.平均值法
C.微小量放大法
D.等效替代法

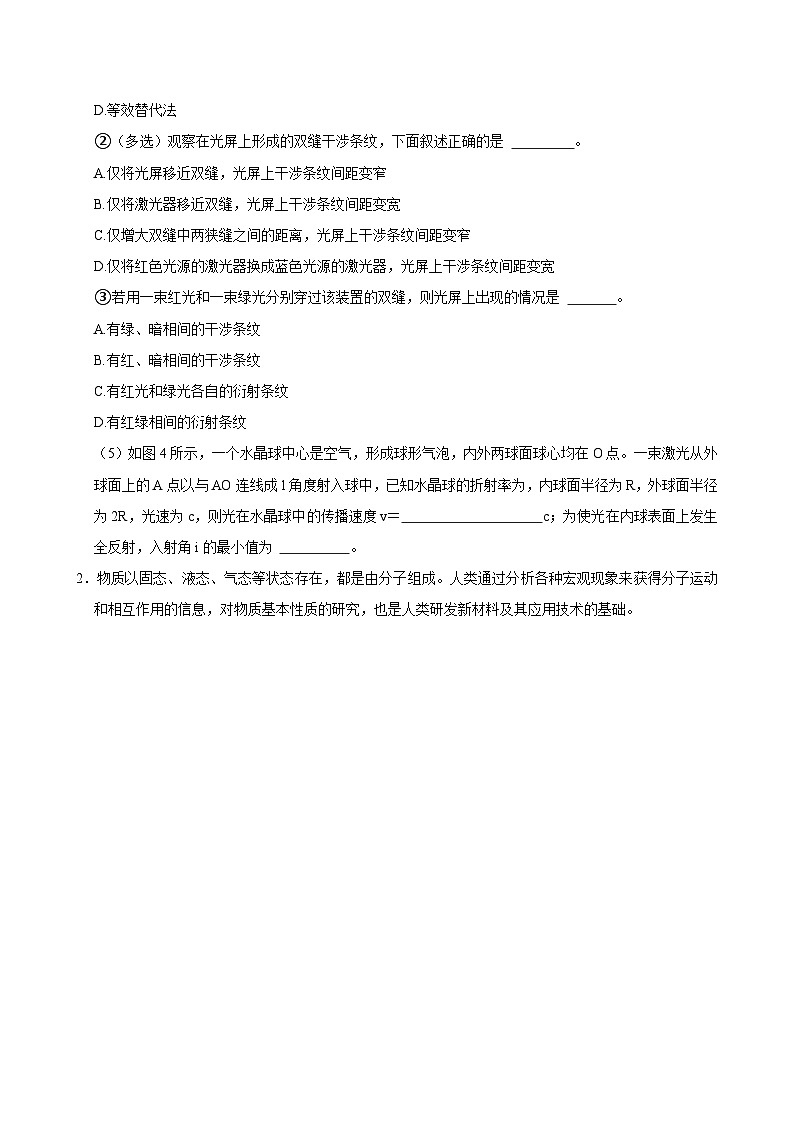

②（多选）观察在光屏上形成的双缝干涉条纹，下面叙述正确的是 。
A.仅将光屏移近双缝，光屏上干涉条纹间距变窄
B.仅将激光器移近双缝，光屏上干涉条纹间距变宽
C.仅增大双缝中两狭缝之间的距离，光屏上干涉条纹间距变窄
D.仅将红色光源的激光器换成蓝色光源的激光器，光屏上干涉条纹间距变宽
③若用一束红光和一束绿光分别穿过该装置的双缝，则光屏上出现的情况是 。
A.有绿、暗相间的干涉条纹
B.有红、暗相间的干涉条纹
C.有红光和绿光各自的衍射条纹
D.有红绿相间的衍射条纹
（5）如图4所示，一个水晶球中心是空气，形成球形气泡，内外两球面球心均在O点。一束激光从外球面上的A点以与AO连线成l角度射入球中，已知水晶球的折射率为，内球面半径为R，外球面半径为2R，光速为c，则光在水晶球中的传播速度v＝ c；为使光在内球表面上发生全反射，入射角i的最小值为 。
2．物质以固态、液态、气态等状态存在，都是由分子组成。人类通过分析各种宏观现象来获得分子运动和相互作用的信息，对物质基本性质的研究，也是人类研发新材料及其应用技术的基础。

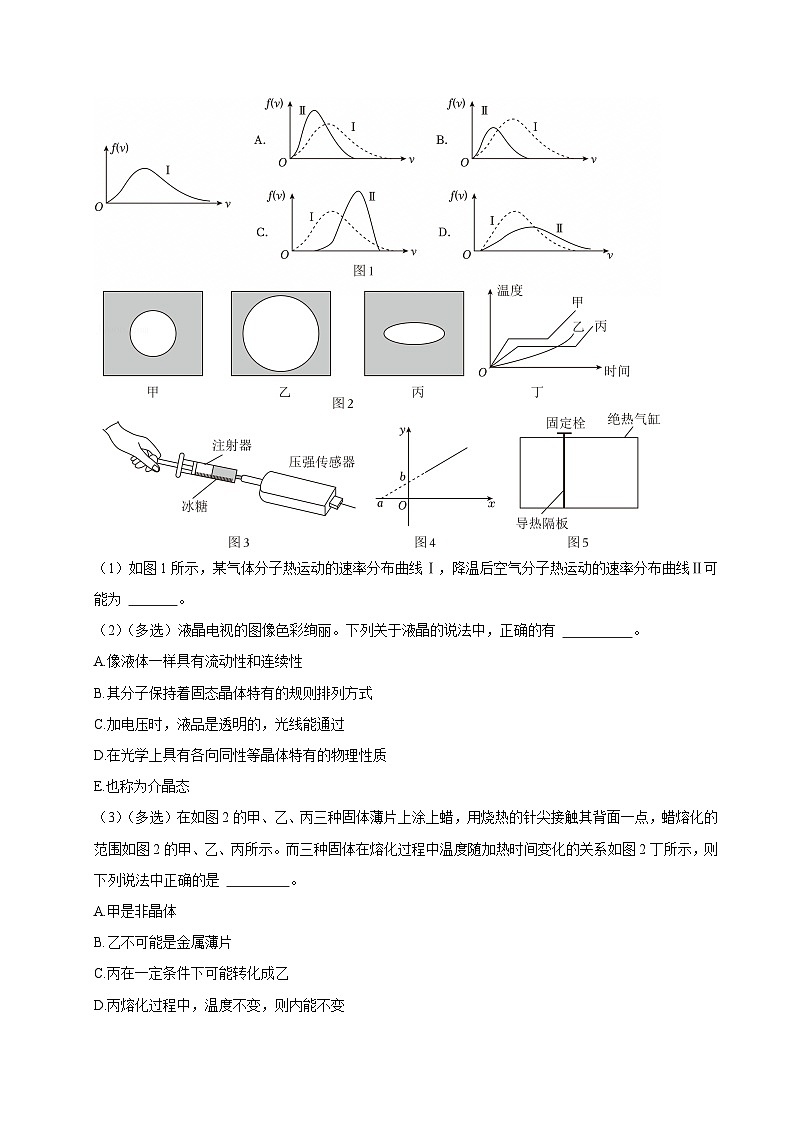

（1）如图1所示，某气体分子热运动的速率分布曲线Ⅰ，降温后空气分子热运动的速率分布曲线Ⅱ可能为 。
（2）（多选）液晶电视的图像色彩绚丽。下列关于液晶的说法中，正确的有 。
A.像液体一样具有流动性和连续性
B.其分子保持着固态晶体特有的规则排列方式
C.加电压时，液品是透明的，光线能通过
D.在光学上具有各向同性等晶体特有的物理性质
E.也称为介晶态
（3）（多选）在如图2的甲、乙、丙三种固体薄片上涂上蜡，用烧热的针尖接触其背面一点，蜡熔化的范围如图2的甲、乙、丙所示。而三种固体在熔化过程中温度随加热时间变化的关系如图2丁所示，则下列说法中正确的是 。
A.甲是非晶体
B.乙不可能是金属薄片
C.丙在一定条件下可能转化成乙
D.丙熔化过程中，温度不变，则内能不变
（4）某同学通过图3所示的实验装置，利用玻意耳定律来测定一颗形状不规则的冰糖的体积。
①将冰糖装进注射器，通过推、拉活塞改变封闭气体的体积和压强。若实验过程中不慎将活塞拔出针筒，则 （填“需要”或“不需要”）重做实验。
②实验中通过活塞所在刻度读取了多组体积V及对应压强p，为了在xOy坐标系中获得直线图像，应选择 。
A.p﹣V图像
B.图像
C.图像
D.图像
③选择合适的坐标后，该同学通过描点作图，得到直线的图像，如图4所示，忽略传感器和注射器连接处的软管容积，则这颗冰糖的体积为 。（用图中的字母表示）
（5）①如图5所示，绝热汽缸中间用固定栓将可无摩擦移动的导热隔板固定，隔板质量不计，左右两室分别充有一定量的氢气和氧气（视为理想气体）。初始时，两室气体的温度相等，氢气的压强大于氧气的压强，松开固定栓直至系统重新达到平衡，下列说法中正确的是 。
A.初始时氢分子的平均动能大于氧分子的平均动能
B.系统重新达到平衡时，氢气的内能比初始时的小
C.松开固定栓直至系统重新达到平衡的过程中有热量从氧气传递到氢气
D.松开固定栓直至系统重新达到平衡的过程中，氧气的内能先增大后减小
②假定某一温度下，氢气分子运动的平均速率为v，氢气分子质量为m，那么一个分子垂直碰撞器壁前后的动量改变量大小约为 （碰撞可视为弹性碰撞）；设Δt时间内有N个这样的分子碰撞器壁一次，被碰撞器壁的总面积为ΔS，那么这些分子对器壁产生的压强为 。
③某同学认为氢能源汽车通过液态氢与空气中的氧结合而发电，从而推动汽车前进。随着技术的提升，能源利用的效率可以达到100%。这个理解对吗？请说明理由。
3．5G作为一种新型移动通信同络，不仅要解决人与人通信，为用户提供增强现实、虚拟现实、超高清（3D）视频等更加身临其境的极致业务体验。5G网络使用的无线电波通信频率在3.0GHz以上的超高频段和极高频段，比4G及以下网络（通信频率在0.3GHz～3.0GHz间的特高频段）拥有更大的带宽和更快的传输速率。未来5G网络的传输速率（指单位时间传送的数据量大小）可达10Gbps（比特率、比特/秒），是4G网络的50﹣100倍。
（1）在5G技术领域，华为绝对是领跑者。与4G相比，5G使用的电磁波频率更高。下列说法中正确的是 。
A.5G使用的电磁波是横波
B.5G使用的电磁波是纵波
C.5G使用的电磁波在介质中传播速度比4G的快
D.空间中的5G信号和4G信号相遇会产生干涉现象
（2）关于5G网络使用的无线电波相比4G网络，下列说法正确的是 。
A.在真空中的传播速度更快
B.在真空中的波长更长
C.衍射的本领更弱
D.频率更高，相同时间传递的信息量更大
（3）产生5G无线信号电波的LC振荡电路某时刻的工作状态如图2所示，则该时刻 。
A.线圈中磁场的方向向上
B.电容器两极板间电场强度正在变大
C.电容器正在放电，线圈储存的磁场能正在增加
D.线路中的电流正在减小且与线圈中感应电流的方向相反
（4）目前困扰5G发展的难题之一是供电，5G基站单系统功耗为4kW（基站用电器功率），信号覆盖半径约为100m，而在4G时代，基站单系统功耗仅为1kW，信号覆盖半径约为2km。如图3所示，某5G基站距离100kV主供电线路一定距离，线路电阻为40Ω，线路损耗功率占总功率的20%（变压器均视作理想变压器）。
①求输电回路的电流；
②高压变压器原、副线圈的匝数比；
③为了实现5G网络信号全覆盖面积约为2000平方公里城市，试估算全市的5G基站运行一天将消耗约多少kW•h？（保留一位有效数字）
4．在粒子物理研究中，为了测量粒子的电荷量、质量、自旋等性质。在粒子加速器中。通过施加磁场，可以将粒子束偏转到我们所需的轨道上。同时，通过调整磁场的强度和分布，可以实现对粒子束的聚焦和分离。
（1）极光是由来自宇宙空间的高能带电粒子流进入地球大气层后，由于地磁场的作用而产生的。如图1所示，科学家发现并证实，这些高能带电粒子流向两极时做螺旋运动，旋转半径不断减小。此运动形成的主要原因是 。
A.太阳辐射对粒子产生了驱动力的作用效果
B.粒子的带电荷量减小
C.洛伦兹力对粒子做负功，使其动能减小
D.南北两极附近的磁感应强度较强
（2）如图2所示，在赤道处，将一不带电小球向东水平抛出，落地点为a，给小球带上电荷后，仍以原来的速度抛出，考虑地磁场的影响，下列说法正确的是 。
A.无论小球带何种电荷，小球落地时的速度的大小不变
B.无论小球带何种电荷，小球在运动过程中机械能不守恒
C.若小球带负电荷，小球会落在a点的右侧
D.若小球带正电荷，小球仍会落在a点
（3）洛伦兹力演示仪的实物图和原理图分别如图3（a）、图（b）所示。电子束从电子枪向右水平射出，使玻璃泡中的稀薄气体发光，从而显示电子的运动轨迹。调节加速极电压可改变电子速度大小，调节励磁线圈电流可改变磁感应强度，某次实验，观察到电子束打在图（b）中的P点，则两个励磁线圈中的电流均为 方向（选填“顺时针”或“逆时针”），若要看到完整的圆周运动，则可以 （选填“增大”或“减小”）加速极电压。
（4）如图4所示，真空区域有宽度为L，磁感应强度为B的矩形匀强磁场，方向垂直于纸面向里，MN、PQ是磁场的边界，质量为m、电荷量为q的带正电粒子（不计重力）沿着与MN夹角为θ＝30°的方向垂直射入磁场中，刚好垂直于PQ边界射出，并沿半径方向垂直进入圆形磁场，磁场半径为L，方向垂直纸面向外，离开圆形磁场时速度方向与水平方向夹角为60°，求：
①粒子射入磁场的速度大小；
②粒子在矩形磁场中运动的时间；
③圆形磁场的磁感应强度。
5．电磁感应是指因为磁通量变化产生感应电动势的现象。电磁感应现象的发现，是电磁学领域中最伟大的成就之一。它不仅揭示了电与磁之间的内在联系，而且为电与磁之间的相互转化奠定了实验基础，为人类获取巨大而廉价的电能开辟了道路。
（1）下列现象属于电磁感应现象的是 。
A.电磁炮发射出膛
B.通电导线在磁场中受到力的作用
C.一些物体在磁体或电流的作用下会显现磁性
D.当交变电流通过变压器的原线圈，能使副线圈中产生感应电动势
（2）关于电磁感应在生产、生活中的应用，下列说法正确的是 。
A.磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼作用
B.真空冶炼炉的工作原理主要是电流的磁效应
C.变压器使用硅钢作为铁芯材料，原因是硅钢是铁磁性材料且电阻率较小
D.电磁炉可以用陶瓷材料的锅加热食物
（3）如图1所示，L是自感系数很大的线圈，但其自身的电阻几乎为0。A和B是两个相同的小灯泡。实验过程中两灯泡均未烧坏，下列说法正确的是 。
A.开关S由断开变为闭合时，A灯泡逐渐变亮
B.开关S由断开变为闭合时，B灯保持亮度不变
C.开关S由闭合变为断开时，A灯泡逐渐变暗
D.开关S由闭合变为断开时，B灯先变亮再逐渐变暗，直到熄灭
（4）面积为S的单匝矩形线圈，放在磁感应强度为B2的匀强磁场，线圈在磁场中以周期T绕OO′轴匀速转动；从如图2所示位置开始计时，则磁通量随时间的变化规律为Φ＝ ；感应电动势的大小随时间变化的规律为e＝ 。
（5）如图3甲所示，间距为L的平行光滑金属导轨固定在绝缘水平面上，导轨的左端连接一阻值为R的定值电阻。导轨所在空间存在竖直向下的匀强磁场，磁感应强度为B。一根质量为m、长度为L、电阻为r的导体棒cd放在导轨上。导体棒运动过程中始终保持与导轨垂直且接触良好，导轨的电阻可忽略不计。
①若对导体棒cd施加一水平向右的恒力，使其以速度v向右做匀速直线运动，求此力的大小F1；
②若对导体棒cd施加一水平向右的瞬时冲量，使其以速度v0开始运动，并最终停在导轨上。
a.求整个过程中，电阻R产生的热量QR；
b.求整个过程中，通过电阻R的电荷量q；
c.在图乙中定性画出导体棒cd两端的电势差Ucd随位移x变化的图像。
2023-2024学年上海市复兴高级中学高二（下）期末物理试卷（等级考）
参考答案与试题解析
1．光有诸多的性质，例如折射、衍射、干涉等，展现出很多奇特的现象。不同种类的光又有不同的作用，为我们生活的方方面面服务，与普通光源相比，激光有着显著不同的特征。
（1）如图1所示，一根筷子竖直放置于圆柱形薄玻璃杯中，现向薄玻璃杯内注入清水，保持观察方向不变，可能观察到的现象是 B 。
（2）下列现象中，属于光的衍射现象的是 B 。
A.雨后天空出现彩虹
B.通过一个狭缝观察日光灯可以看到彩色条纹
C.海市层楼现象
D.日光照射在肥皂泡上出现彩色条纹
（3）用单色红光通过尺寸很小、不同形状的小孔，光屏上呈现出如图2的图样，则小孔形状，判断正确的是 B 。
A.
B.
C.
D.
（4）①如图所示3，将激光束通过双缝，测量出不相邻的两条暗纹之间的间距，计算条纹间距，从而减小误差，这种方法属于 B 。
A.累积法
B.平均值法
C.微小量放大法
D.等效替代法
②（多选）观察在光屏上形成的双缝干涉条纹，下面叙述正确的是 AC 。
A.仅将光屏移近双缝，光屏上干涉条纹间距变窄
B.仅将激光器移近双缝，光屏上干涉条纹间距变宽
C.仅增大双缝中两狭缝之间的距离，光屏上干涉条纹间距变窄
D.仅将红色光源的激光器换成蓝色光源的激光器，光屏上干涉条纹间距变宽
③若用一束红光和一束绿光分别穿过该装置的双缝，则光屏上出现的情况是 C 。
A.有绿、暗相间的干涉条纹
B.有红、暗相间的干涉条纹
C.有红光和绿光各自的衍射条纹
D.有红绿相间的衍射条纹
（5）如图4所示，一个水晶球中心是空气，形成球形气泡，内外两球面球心均在O点。一束激光从外球面上的A点以与AO连线成l角度射入球中，已知水晶球的折射率为，内球面半径为R，外球面半径为2R，光速为c，则光在水晶球中的传播速度v＝ c；为使光在内球表面上发生全反射，入射角i的最小值为 30° 。
【答案】（1）B；（2）B；（3）B；（4）①B；②AC；③C；（5），30°。
2．物质以固态、液态、气态等状态存在，都是由分子组成。人类通过分析各种宏观现象来获得分子运动和相互作用的信息，对物质基本性质的研究，也是人类研发新材料及其应用技术的基础。
（1）如图1所示，某气体分子热运动的速率分布曲线Ⅰ，降温后空气分子热运动的速率分布曲线Ⅱ可能为 A 。
（2）（多选）液晶电视的图像色彩绚丽。下列关于液晶的说法中，正确的有 ABE 。
A.像液体一样具有流动性和连续性
B.其分子保持着固态晶体特有的规则排列方式
C.加电压时，液品是透明的，光线能通过
D.在光学上具有各向同性等晶体特有的物理性质
E.也称为介晶态
（3）（多选）在如图2的甲、乙、丙三种固体薄片上涂上蜡，用烧热的针尖接触其背面一点，蜡熔化的范围如图2的甲、乙、丙所示。而三种固体在熔化过程中温度随加热时间变化的关系如图2丁所示，则下列说法中正确的是 BC 。
A.甲是非晶体
B.乙不可能是金属薄片
C.丙在一定条件下可能转化成乙
D.丙熔化过程中，温度不变，则内能不变
（4）某同学通过图3所示的实验装置，利用玻意耳定律来测定一颗形状不规则的冰糖的体积。
①将冰糖装进注射器，通过推、拉活塞改变封闭气体的体积和压强。若实验过程中不慎将活塞拔出针筒，则 需要 （填“需要”或“不需要”）重做实验。
②实验中通过活塞所在刻度读取了多组体积V及对应压强p，为了在xOy坐标系中获得直线图像，应选择 C 。
A.p﹣V图像
B.图像
C.图像
D.图像
③选择合适的坐标后，该同学通过描点作图，得到直线的图像，如图4所示，忽略传感器和注射器连接处的软管容积，则这颗冰糖的体积为 b 。（用图中的字母表示）
（5）①如图5所示，绝热汽缸中间用固定栓将可无摩擦移动的导热隔板固定，隔板质量不计，左右两室分别充有一定量的氢气和氧气（视为理想气体）。初始时，两室气体的温度相等，氢气的压强大于氧气的压强，松开固定栓直至系统重新达到平衡，下列说法中正确的是 CD 。
A.初始时氢分子的平均动能大于氧分子的平均动能
B.系统重新达到平衡时，氢气的内能比初始时的小
C.松开固定栓直至系统重新达到平衡的过程中有热量从氧气传递到氢气
D.松开固定栓直至系统重新达到平衡的过程中，氧气的内能先增大后减小
②假定某一温度下，氢气分子运动的平均速率为v，氢气分子质量为m，那么一个分子垂直碰撞器壁前后的动量改变量大小约为 2mv （碰撞可视为弹性碰撞）；设Δt时间内有N个这样的分子碰撞器壁一次，被碰撞器壁的总面积为ΔS，那么这些分子对器壁产生的压强为 。
③某同学认为氢能源汽车通过液态氢与空气中的氧结合而发电，从而推动汽车前进。随着技术的提升，能源利用的效率可以达到100%。这个理解对吗？请说明理由。 不对，理由见解析
【答案】（1）A；（2）ABE；（3）BC；（4）①需要；②C；③b；（5）①CD；②2mv；；③不对，理由见解析。
3．5G作为一种新型移动通信同络，不仅要解决人与人通信，为用户提供增强现实、虚拟现实、超高清（3D）视频等更加身临其境的极致业务体验。5G网络使用的无线电波通信频率在3.0GHz以上的超高频段和极高频段，比4G及以下网络（通信频率在0.3GHz～3.0GHz间的特高频段）拥有更大的带宽和更快的传输速率。未来5G网络的传输速率（指单位时间传送的数据量大小）可达10Gbps（比特率、比特/秒），是4G网络的50﹣100倍。
（1）在5G技术领域，华为绝对是领跑者。与4G相比，5G使用的电磁波频率更高。下列说法中正确的是 A 。
A.5G使用的电磁波是横波
B.5G使用的电磁波是纵波
C.5G使用的电磁波在介质中传播速度比4G的快
D.空间中的5G信号和4G信号相遇会产生干涉现象
（2）关于5G网络使用的无线电波相比4G网络，下列说法正确的是 CD 。
A.在真空中的传播速度更快
B.在真空中的波长更长
C.衍射的本领更弱
D.频率更高，相同时间传递的信息量更大
（3）产生5G无线信号电波的LC振荡电路某时刻的工作状态如图2所示，则该时刻 B 。
A.线圈中磁场的方向向上
B.电容器两极板间电场强度正在变大
C.电容器正在放电，线圈储存的磁场能正在增加
D.线路中的电流正在减小且与线圈中感应电流的方向相反
（4）目前困扰5G发展的难题之一是供电，5G基站单系统功耗为4kW（基站用电器功率），信号覆盖半径约为100m，而在4G时代，基站单系统功耗仅为1kW，信号覆盖半径约为2km。如图3所示，某5G基站距离100kV主供电线路一定距离，线路电阻为40Ω，线路损耗功率占总功率的20%（变压器均视作理想变压器）。
①求输电回路的电流；
②高压变压器原、副线圈的匝数比；
③为了实现5G网络信号全覆盖面积约为2000平方公里城市，试估算全市的5G基站运行一天将消耗约多少kW•h？（保留一位有效数字）
【答案】（1）A；（2）CD；（3）B；（4）①输电回路的电流为5A；②高压变压器原、副线圈的匝数比为100：1；③为了实现5G网络信号全覆盖面积约为2000平方公里城市，全市的5G基站运行一天将消耗约8×106kW•h。
4．在粒子物理研究中，为了测量粒子的电荷量、质量、自旋等性质。在粒子加速器中。通过施加磁场，可以将粒子束偏转到我们所需的轨道上。同时，通过调整磁场的强度和分布，可以实现对粒子束的聚焦和分离。
（1）极光是由来自宇宙空间的高能带电粒子流进入地球大气层后，由于地磁场的作用而产生的。如图1所示，科学家发现并证实，这些高能带电粒子流向两极时做螺旋运动，旋转半径不断减小。此运动形成的主要原因是 D 。
A.太阳辐射对粒子产生了驱动力的作用效果
B.粒子的带电荷量减小
C.洛伦兹力对粒子做负功，使其动能减小
D.南北两极附近的磁感应强度较强
（2）如图2所示，在赤道处，将一不带电小球向东水平抛出，落地点为a，给小球带上电荷后，仍以原来的速度抛出，考虑地磁场的影响，下列说法正确的是 A 。
A.无论小球带何种电荷，小球落地时的速度的大小不变
B.无论小球带何种电荷，小球在运动过程中机械能不守恒
C.若小球带负电荷，小球会落在a点的右侧
D.若小球带正电荷，小球仍会落在a点
（3）洛伦兹力演示仪的实物图和原理图分别如图3（a）、图（b）所示。电子束从电子枪向右水平射出，使玻璃泡中的稀薄气体发光，从而显示电子的运动轨迹。调节加速极电压可改变电子速度大小，调节励磁线圈电流可改变磁感应强度，某次实验，观察到电子束打在图（b）中的P点，则两个励磁线圈中的电流均为 逆时针 方向（选填“顺时针”或“逆时针”），若要看到完整的圆周运动，则可以 减小 （选填“增大”或“减小”）加速极电压。
（4）如图4所示，真空区域有宽度为L，磁感应强度为B的矩形匀强磁场，方向垂直于纸面向里，MN、PQ是磁场的边界，质量为m、电荷量为q的带正电粒子（不计重力）沿着与MN夹角为θ＝30°的方向垂直射入磁场中，刚好垂直于PQ边界射出，并沿半径方向垂直进入圆形磁场，磁场半径为L，方向垂直纸面向外，离开圆形磁场时速度方向与水平方向夹角为60°，求：
①粒子射入磁场的速度大小；
②粒子在矩形磁场中运动的时间；
③圆形磁场的磁感应强度。
【答案】（1）D；（2）A；（3）逆时针，减小；（4）①粒子射入磁场的速度大小为；
②粒子在矩形磁场中运动的时间为；③圆形磁场的磁感应强度是。
5．电磁感应是指因为磁通量变化产生感应电动势的现象。电磁感应现象的发现，是电磁学领域中最伟大的成就之一。它不仅揭示了电与磁之间的内在联系，而且为电与磁之间的相互转化奠定了实验基础，为人类获取巨大而廉价的电能开辟了道路。
（1）下列现象属于电磁感应现象的是 D 。
A.电磁炮发射出膛
B.通电导线在磁场中受到力的作用
C.一些物体在磁体或电流的作用下会显现磁性
D.当交变电流通过变压器的原线圈，能使副线圈中产生感应电动势
（2）关于电磁感应在生产、生活中的应用，下列说法正确的是 A 。
A.磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼作用
B.真空冶炼炉的工作原理主要是电流的磁效应
C.变压器使用硅钢作为铁芯材料，原因是硅钢是铁磁性材料且电阻率较小
D.电磁炉可以用陶瓷材料的锅加热食物
（3）如图1所示，L是自感系数很大的线圈，但其自身的电阻几乎为0。A和B是两个相同的小灯泡。实验过程中两灯泡均未烧坏，下列说法正确的是 D 。
A.开关S由断开变为闭合时，A灯泡逐渐变亮
B.开关S由断开变为闭合时，B灯保持亮度不变
C.开关S由闭合变为断开时，A灯泡逐渐变暗
D.开关S由闭合变为断开时，B灯先变亮再逐渐变暗，直到熄灭
（4）面积为S的单匝矩形线圈，放在磁感应强度为B2的匀强磁场，线圈在磁场中以周期T绕OO′轴匀速转动；从如图2所示位置开始计时，则磁通量随时间的变化规律为Φ＝ ；感应电动势的大小随时间变化的规律为e＝ 。
（5）如图3甲所示，间距为L的平行光滑金属导轨固定在绝缘水平面上，导轨的左端连接一阻值为R的定值电阻。导轨所在空间存在竖直向下的匀强磁场，磁感应强度为B。一根质量为m、长度为L、电阻为r的导体棒cd放在导轨上。导体棒运动过程中始终保持与导轨垂直且接触良好，导轨的电阻可忽略不计。
①若对导体棒cd施加一水平向右的恒力，使其以速度v向右做匀速直线运动，求此力的大小F1；
②若对导体棒cd施加一水平向右的瞬时冲量，使其以速度v0开始运动，并最终停在导轨上。
a.求整个过程中，电阻R产生的热量QR；
b.求整个过程中，通过电阻R的电荷量q；
c.在图乙中定性画出导体棒cd两端的电势差Ucd随位移x变化的图像。
【答案】（1）D；（2）A；（3）D；（4）；；
（5）①此力的大小F1为；
②a.整个过程中，电阻R产生的热量QR为；
b.整个过程中，通过电阻R的电荷量q为；
c.导体棒cd两端的电势差Ucd随位移x变化的图像见解答。
