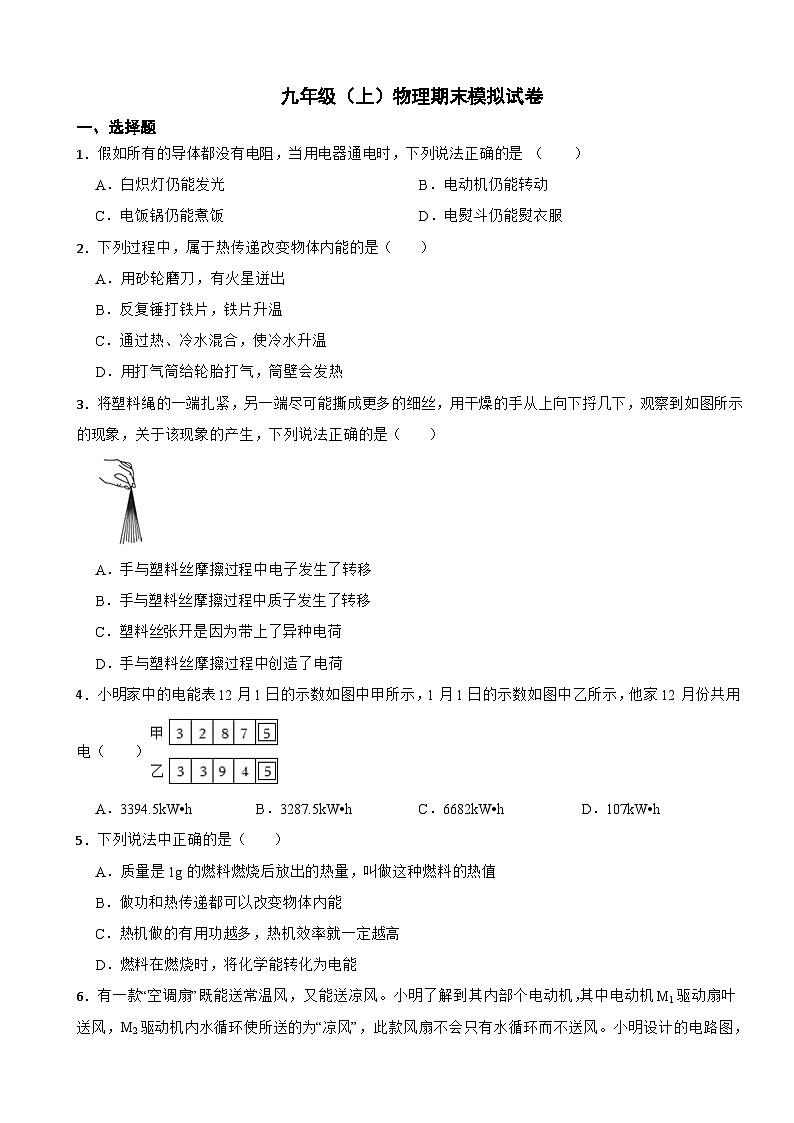

湖南常德市2024年九年级（上）物理期末模拟试卷附参考答案

这是一份湖南常德市2024年九年级（上）物理期末模拟试卷附参考答案，共11页。试卷主要包含了选择题，作图题，实验探究题，简答题等内容，欢迎下载使用。
1．假如所有的导体都没有电阻，当用电器通电时，下列说法正确的是 （ ）
A．白炽灯仍能发光B．电动机仍能转动
C．电饭锅仍能煮饭D．电熨斗仍能熨衣服
2．下列过程中，属于热传递改变物体内能的是（ ）
A．用砂轮磨刀，有火星迸出
B．反复锤打铁片，铁片升温
C．通过热、冷水混合，使冷水升温
D．用打气筒给轮胎打气，筒壁会发热
3．将塑料绳的一端扎紧，另一端尽可能撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，关于该现象的产生，下列说法正确的是（ ）
A．手与塑料丝摩擦过程中电子发生了转移
B．手与塑料丝摩擦过程中质子发生了转移
C．塑料丝张开是因为带上了异种电荷
D．手与塑料丝摩擦过程中创造了电荷
4．小明家中的电能表12月1日的示数如图中甲所示，1月1日的示数如图中乙所示，他家12月份共用电（ ）
A．3394.5kW•hB．3287.5kW•hC．6682kW•hD．107kW•h
5．下列说法中正确的是（ ）
A．质量是1g的燃料燃烧后放出的热量，叫做这种燃料的热值
B．做功和热传递都可以改变物体内能
C．热机做的有用功越多，热机效率就一定越高
D．燃料在燃烧时，将化学能转化为电能

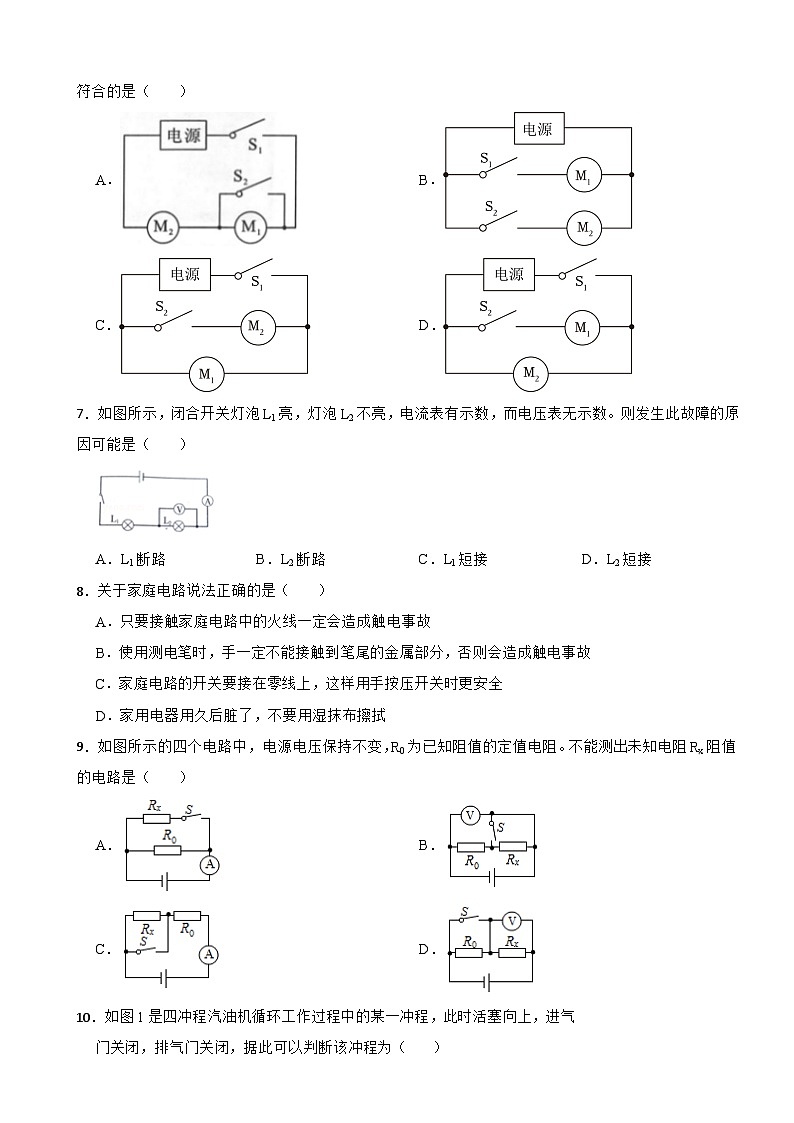

6．有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合的是（ ）
A．B．
C．D．
7．如图所示，闭合开关灯泡L1亮，灯泡L2不亮，电流表有示数，而电压表无示数。则发生此故障的原因可能是（ ）
A．L1断路B．L2断路C．L1短接D．L2短接
8．关于家庭电路说法正确的是（ ）
A．只要接触家庭电路中的火线一定会造成触电事故
B．使用测电笔时，手一定不能接触到笔尾的金属部分，否则会造成触电事故
C．家庭电路的开关要接在零线上，这样用手按压开关时更安全
D．家用电器用久后脏了，不要用湿抹布擦拭
9．如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻。不能测出未知电阻Rx阻值的电路是（ ）
A．B．
C．D．

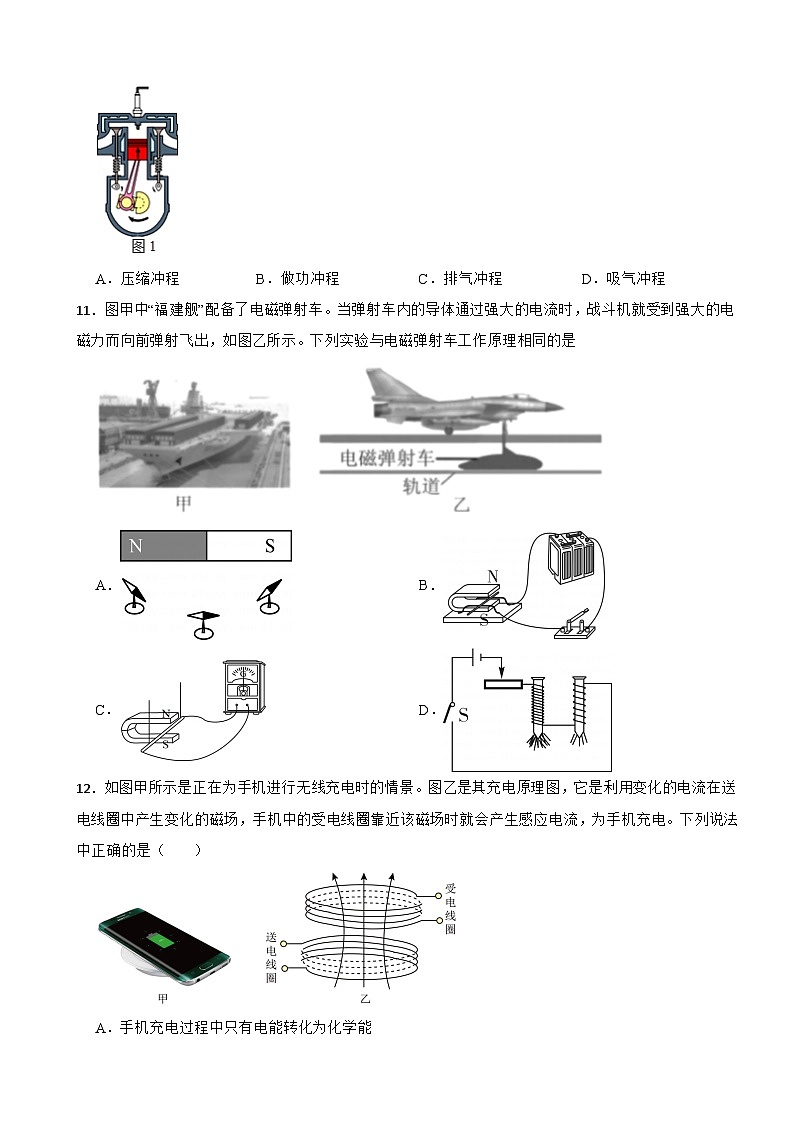

10．如图1是四冲程汽油机循环工作过程中的某一冲程，此时活塞向上，进气
门关闭，排气门关闭，据此可以判断该冲程为（ ）
A．压缩冲程B．做功冲程C．排气冲程D．吸气冲程
11．图甲中“福建舰”配备了电磁弹射车。当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射车工作原理相同的是
A．B．
C．D．
12．如图甲所示是正在为手机进行无线充电时的情景。图乙是其充电原理图，它是利用变化的电流在送电线圈中产生变化的磁场，手机中的受电线圈靠近该磁场时就会产生感应电流，为手机充电。下列说法中正确的是（ ）
A．手机充电过程中只有电能转化为化学能
B．无线充电是利用电流的热效应原理工作的
C．送电线圈与电动机的工作原理相似
D．受电线圈与发电机的工作原理相似
13．关于下列四个实验的认识，正确的是（ ）
A．甲实验说明电流周围存在磁场
B．丙实验是电能转化为机械能，与发电机的原理相同
C．乙实验中通电螺线管左端是S极
D．丁实验是机械能转化为电能，与电动机的原理相同
14．小明、小李和小红按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示。其中电路图与实验数据对应的是 ）
A．小明和小李B．小李和小红C．小明和小红D．都不对应
15．如图所示的电路中，当滑动变阻器滑片P向右滑动过程中（ ）
A．电流表示数变小，电压表V1示数变大
B．电压表V1示数不变，灯L亮暗不变
C．电压表V2示数不变，灯L亮暗不变
D．电压表V2示数变大，电流表示数变小
16．如图所示的电路中，各元件均完好，仅闭合开关S1时，下列说法正确的是（ ）
A．灯泡L1与L2并联B．电压表测量灯泡L2两端的电压
C．通过灯泡L1和L2的电流相等D．灯泡L1和L2两端的电压相等
17．有一款新型充电宝，既可以利用太阳能给自身充电，又能给手机等电子设备充电。下列说法正确的是（ ）
A．太阳能电池可以把太阳能转化为电能
B．给手机充电时手机电池相当于电源
C．太阳能属于一次、不可再生能源
D．LED指示灯是由超导材料制成的
18．在图甲电路中，当滑动变阻器R2的滑片P从B端往A端滑动时，电压表与电流表示数的变化规律如图乙所示。下列分析正确的是（ ）
A．电源电压是2.5V
B．当电流表的示数为0.2A时，电阻R1、R2都是10Ω
C．当电流表的示数为0.2A时，电阻R1的电功率是0.1W
D．当滑片在B端时，1min内电阻R2消耗的电能为15J
二、作图题
19．用测电笔分别测家庭电路的A、B两条输电线，如图所示，只有接触A时测电笔氖管发光，请用笔画线表示导线，将图中的电灯及开关正确接入电路中。
20．画出图中所示的实物图的电路图。（电路图中要标注电路元件符号）
21．如图所示的三个装置图a可用来演示 现象，图b的实验名称叫 实验，根据图c的原理，可以制作 。
22．地磁的南极在地理 极附近，放在地面附近的小磁针静止时，其北极指向 方。
23．如图甲所示电路，电源电压为24V，滑动变阻器R的最大阻值为200Ω，灯泡上标有“12V，6W”的字样，电流表量程为0～0.6A，电压表量程为0～15V。闭合开关S和S1且断开S2时，移动滑动变阻器的滑片P，电路中的电流I与其接入电路的电阻R的关系如图乙所示。当滑动变阻器接入电路的阻值由R1增大到5R1时，定值电阻R0的功率变化了2.7W。则：
（1）灯泡L正常发光时的电阻值为 Ω；
（2）闭合S和S2，断开S1时，在保证电路安全的情况下，滑动变阻器的最小阻值为 Ω；
（3）闭合开关S和S1，断开S2时，在保证电路安全的情况下，当R0的功率最小时，在10min内滑动变阻器消耗的电能为 J。
24．小丽在用2000W的电热水壶烧水，壶里装有质量1kg、初温20℃的水，通电3min将水烧开，则壶中水吸收的热量是 J，电热水壶消耗的电能是 J（已知当地气压为1标准大气压，水的比热容为c水＝4.2×103J/（kg•℃））。
三、实验探究题
25．如图所示，某同学在做“比较不同液体吸热能力”的实验时，使用相同的加热装置给液体甲和乙加热，实验所测数据如表。
（1）在设计实验方案时，需要确定以下控制的变量，你认为其中多余的是 ____；
A．采用完全相同的加热方式
B．酒精灯里所加酒精的质量相同
C．取相同质量的甲、乙两种液体
D．盛放甲、乙两种液体的容器相同
（2）分析第1、4次，第2、5次或第3、6次实验数据，该同学认为：加热相同的时间时，乙升高的温度高一些，这说明乙吸收的热量多一些。这名同学的判断是否正确， ，原因是物体吸收热量的多少是通过 反映的；
（3）分析第2、3次或第5、6次实验数据，可以得出的初步结论：同种物质升高相同温度时，物质的 越大，吸收的热量就越 （选填“多”或“少”）；
（4）通过比较第2、4次实验数据可知，液体吸收的热量与液体的 有关， （选填“甲”或“乙”）的吸热能力更强。
26．如图所示，是“探究影响导体电阻大小的因素”的实验装置：
（1）实验中，连接电路时开关应该 ；
（2）实验中通过电流表示数比较电阻丝电阻的大小，小灯泡的作用是 。
（3）要探究导体电阻与导体材料是否有关，应将 两根电阻丝接入电路中。
（4）若将A、C两根电阻丝接入电路中，电流表的示数不同，初步得到的结论是：当材料和长度相同时，导体的电阻跟 有关，我们把这种实验方法称为 。
（5）小明把一根白炽灯的钨丝接入电路，并用酒精灯加热，发现小灯泡的亮度逐渐变暗，得出导体的电阻还可能跟 有关的结论。
27．如图是陆艳同学探究电流产生的热量与哪些因素有关的装置：
（1）在两个相同的烧瓶中装有质量 （选填“相等”或“不等”）的 （选填“同种”或“不同”）液体，实验中通过观察 来比较电阻丝产生热量的多少。
（2）瓶中各放置一根电阻丝，且R甲＞R乙，这样的装置可以研究电流产生的热量与 的关系，通电一段时间 （选填“左瓶”或“右瓶”）内的电阻丝产生的热量多，实验中采用的科学探究方法为 法。
（3）如果所用液体仅备有水或煤油，为使实验现象明显些，应选 来进行实验。
四、简答题
28．图中是一种水位自动报警器原理图。河水中有很多杂质，所以河水导电，水位没有到达金属块A时绿灯亮，水位到达金属块A时红灯亮。
（1）请你叙述这种水位自动报警器的工作原理。
（2）这种水位自动报警器就是电磁继电器在生活中的实际应用。工人师傅说，工厂里用电磁继电器来控制工作电流达几十安甚至几百安的大型机械都很安全，请你说明一下理由。
29．如图所示，电源电压保持不变，小灯泡规格是“3V 1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω 1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。
答案
1．【答案】B
2．【答案】C
3．【答案】A
4．【答案】D
5．【答案】B
6．【答案】C
7．【答案】D
8．【答案】D
9．【答案】B
10．【答案】A
11．【答案】B
12．【答案】D
13．【答案】A
14．【答案】C
15．【答案】D
16．【答案】C
17．【答案】A
18．【答案】D
19．【答案】
20．【答案】
21．【答案】电磁感应；奥斯特；电动机
22．【答案】北；北
23．【答案】（1）24
（2）24
（3）900
24．【答案】3.36×105；3.6×105
25．【答案】（1）B
（2）错误；加热时间
（3）质量；多
（4）种类；甲
26．【答案】（1）断开
（2）可以通过灯泡亮度反映电流大小，同时保护电路
（3）A、D
（4）导体的横截面积；控制变量法
（5）导体温度
27．【答案】（1）相等；同种；温度计示数的变化
（2）电阻；左瓶；控制变量
（3）煤油
28．【答案】（1）当水位没有达到警戒水位时，A、B不导通，电磁铁没有磁性，动触点与绿灯电路接通，绿灯亮表示水位没有达到警戒水位。当河水水位升高至警戒水位时，河水是导体，A、B两金属块导通，电磁铁有了磁性，吸下衔铁，动触点接通红灯电路，红灯亮报警
（2）电磁继电器是利用低电压、弱电流控制高电压、强电流的自动开关。所以使用时非常安全
29．【答案】（1）解：小灯泡正常发光时的电流
答：小灯泡正常发光时的电流是0.5A；
（2）解：滑片P移到中点时，小灯泡正常发光，此时电路中的电流是0.5A，此时滑动变阻器两端的电压为
所以电源电压U=UL+U2=3V+5V=8V
答：电源电压是8V；
（3）解：断开S1，闭合S和S2，当电压表为3V时，电流最大，电路的功率最大，此时电路中的电流
电路消耗的最大功率P=UI1=8V×0.3A=2.4W
答：断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是2.4W。液体种类
次数
质量m/kg
升高的温度Δt温/℃
加热时间t时/min
甲
1
0.1
5
1
2
0.1
10
2
3
0.2
10
4
乙
4
0.1
10
1
5
0.1
20
2
6
0.2
20
4
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
