陕西省延安市2024年九年级（上）期末物理模拟试卷附参考答案

这是一份陕西省延安市2024年九年级（上）期末物理模拟试卷附参考答案，共10页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。

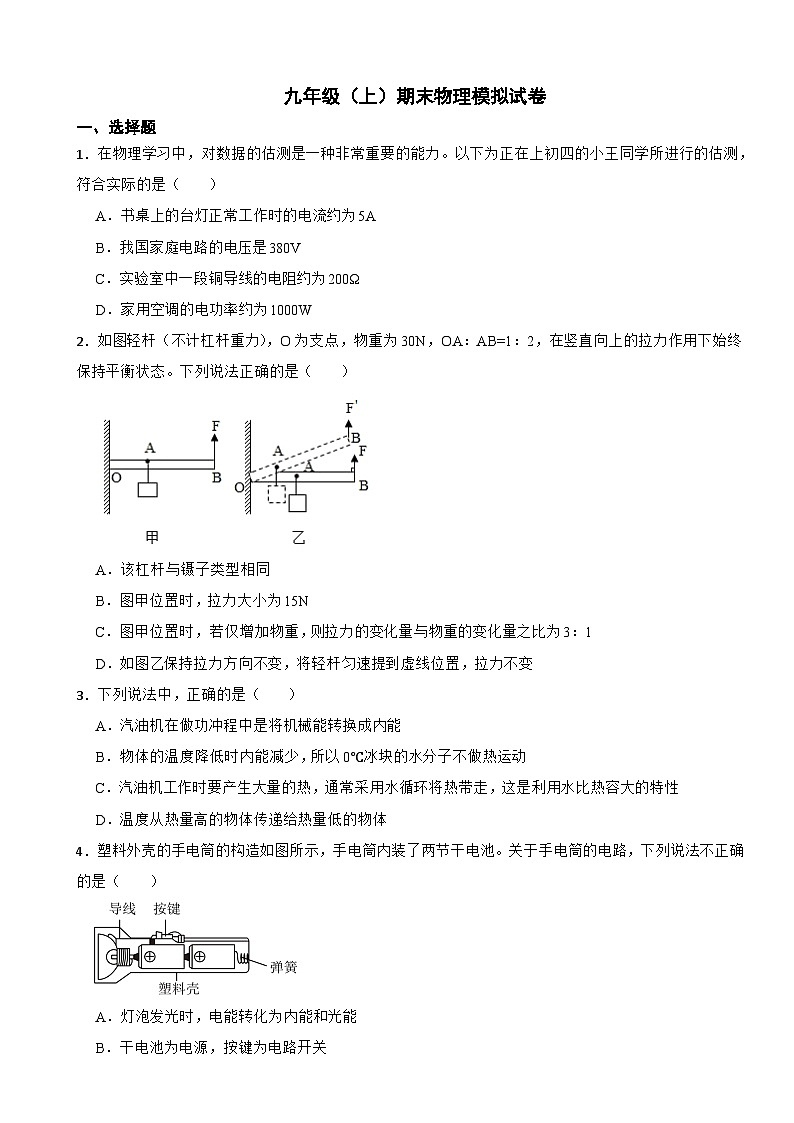

1．在物理学习中，对数据的估测是一种非常重要的能力。以下为正在上初四的小王同学所进行的估测，符合实际的是（ ）
A．书桌上的台灯正常工作时的电流约为5A
B．我国家庭电路的电压是380V
C．实验室中一段铜导线的电阻约为200Ω
D．家用空调的电功率约为1000W
2．如图轻杆（不计杠杆重力），O为支点，物重为30N，OA：AB=1：2，在竖直向上的拉力作用下始终保持平衡状态。下列说法正确的是（ ）
A．该杠杆与镊子类型相同
B．图甲位置时，拉力大小为15N
C．图甲位置时，若仅增加物重，则拉力的变化量与物重的变化量之比为3：1
D．如图乙保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变
3．下列说法中，正确的是（ ）
A．汽油机在做功冲程中是将机械能转换成内能
B．物体的温度降低时内能减少，所以0℃冰块的水分子不做热运动
C．汽油机工作时要产生大量的热，通常采用水循环将热带走，这是利用水比热容大的特性
D．温度从热量高的物体传递给热量低的物体
4．塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池。关于手电筒的电路，下列说法不正确的是（ ）
A．灯泡发光时，电能转化为内能和光能
B．干电池为电源，按键为电路开关
C．金属弹簧为导体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是自由电子定向移动形成的

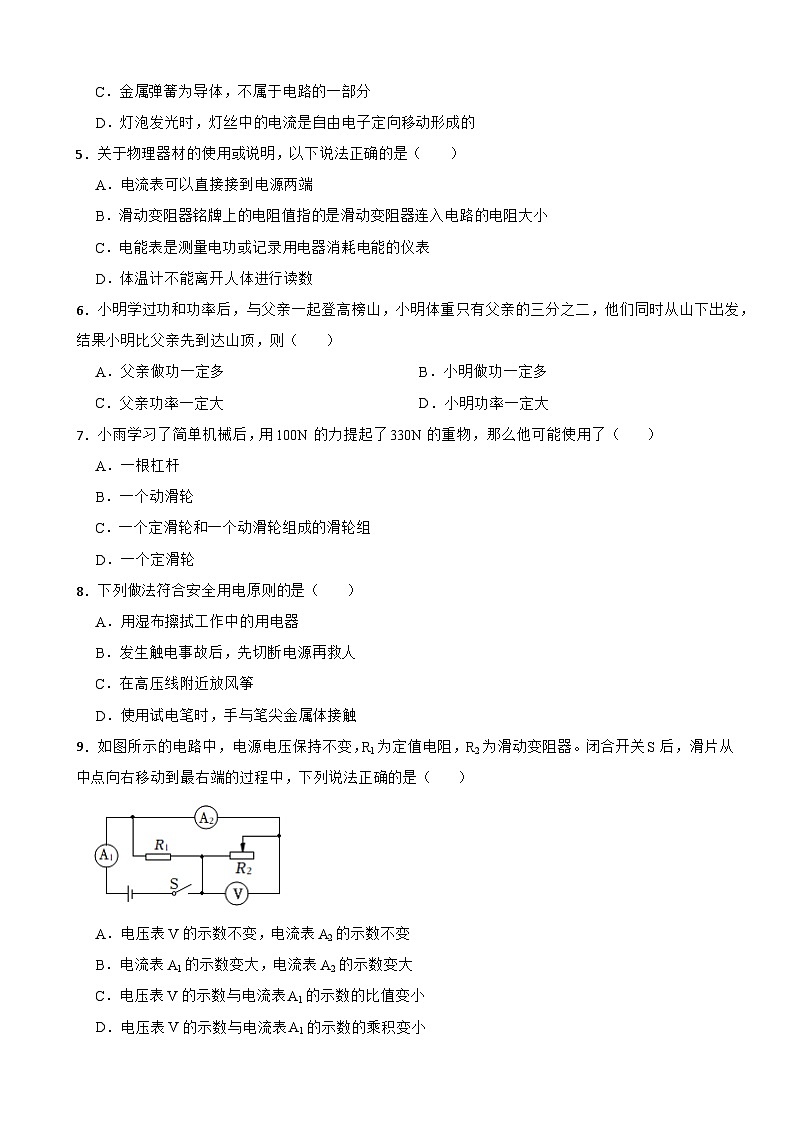

5．关于物理器材的使用或说明，以下说法正确的是（ ）
A．电流表可以直接接到电源两端
B．滑动变阻器铭牌上的电阻值指的是滑动变阻器连入电路的电阻大小
C．电能表是测量电功或记录用电器消耗电能的仪表
D．体温计不能离开人体进行读数
6．小明学过功和功率后，与父亲一起登高榜山，小明体重只有父亲的三分之二，他们同时从山下出发，结果小明比父亲先到达山顶，则（ ）
A．父亲做功一定多B．小明做功一定多
C．父亲功率一定大D．小明功率一定大
7．小雨学习了简单机械后，用100N的力提起了330N的重物，那么他可能使用了（ ）
A．一根杠杆
B．一个动滑轮
C．一个定滑轮和一个动滑轮组成的滑轮组
D．一个定滑轮
8．下列做法符合安全用电原则的是（ ）
A．用湿布擦拭工作中的用电器
B．发生触电事故后，先切断电源再救人
C．在高压线附近放风筝
D．使用试电笔时，手与笔尖金属体接触
9．如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S后，滑片从中点向右移动到最右端的过程中，下列说法正确的是（ ）
A．电压表V的示数不变，电流表A2的示数不变
B．电流表A1的示数变大，电流表A2的示数变大
C．电压表V的示数与电流表A1的示数的比值变小
D．电压表V的示数与电流表A1的示数的乘积变小

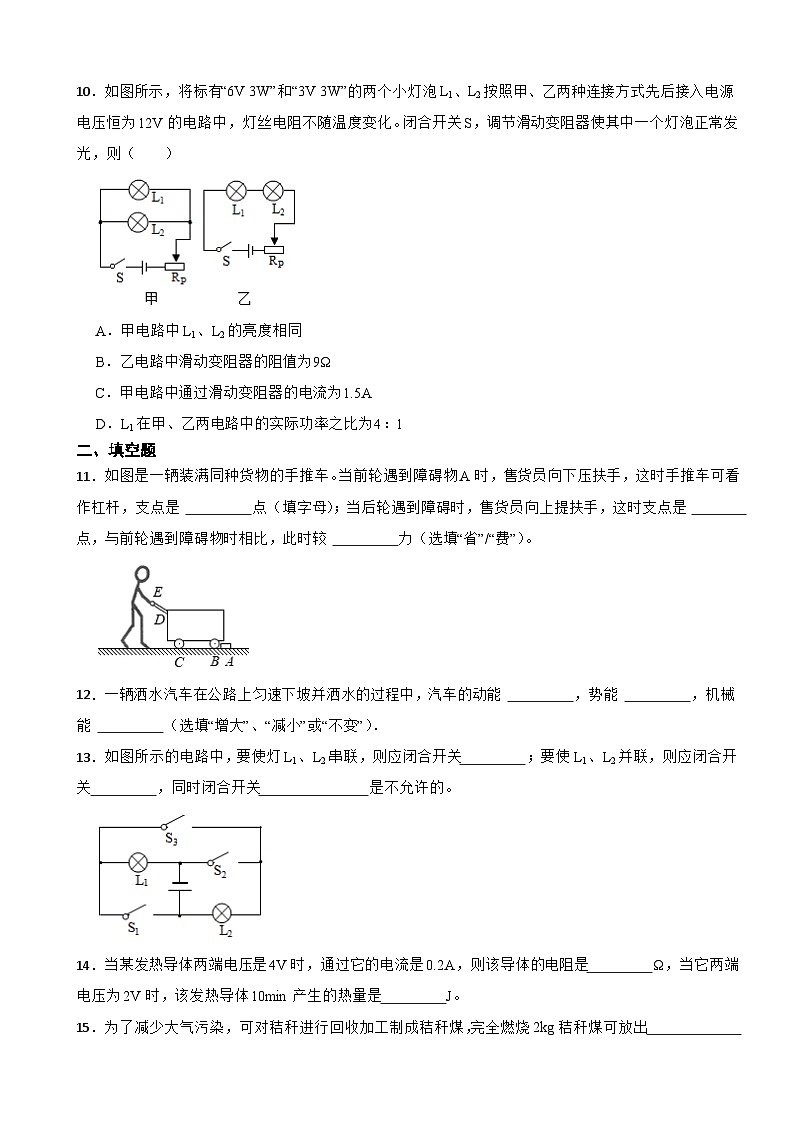

10．如图所示，将标有“6V 3W”和“3V 3W”的两个小灯泡L1、L2按照甲、乙两种连接方式先后接入电源电压恒为12V的电路中，灯丝电阻不随温度变化。闭合开关S，调节滑动变阻器使其中一个灯泡正常发光，则（ ）
A．甲电路中L1、L2的亮度相同
B．乙电路中滑动变阻器的阻值为9Ω
C．甲电路中通过滑动变阻器的电流为1.5A
D．L1在甲、乙两电路中的实际功率之比为4：1
二、填空题
11．如图是一辆装满同种货物的手推车。当前轮遇到障碍物A时，售货员向下压扶手，这时手推车可看作杠杆，支点是 点（填字母）；当后轮遇到障碍时，售货员向上提扶手，这时支点是 点，与前轮遇到障碍物时相比，此时较 力（选填“省”/“费”）。
12．一辆洒水汽车在公路上匀速下坡并洒水的过程中，汽车的动能 ，势能 ，机械能 （选填“增大”、“减小”或“不变”）．
13．如图所示的电路中，要使灯L1、L2串联，则应闭合开关 ；要使L1、L2并联，则应闭合开关 ，同时闭合开关 是不允许的。
14．当某发热导体两端电压是4V时，通过它的电流是0.2A，则该导体的电阻是 Ω，当它两端电压为2V时，该发热导体10min产生的热量是 J。
15．为了减少大气污染，可对秸秆进行回收加工制成秸秆煤，完全燃烧2kg秸秆煤可放出 J热量；若这些热量可使100kg的水温度由20℃升高到60℃，则水吸收的热量为 J，此过程热效率为 。[已知q秸秆煤＝2.1×107J/kg，c水＝4.2×103J/（kg•℃）]
16．如图所示，利用轻质滑轮组沿水平方向匀速拉动水平地面上的物体。已知物体重为300N，地面对它的摩擦力为45N，拉力F为30N，物体在10s内移动的距离为1.5m。则拉力F做的功是 J，拉力的功率是 W，滑轮组的机械效率是 。
17．如图所示的家庭电路中，灯泡由开关控制，墙上有一固定的三孔插座。请把电路连接完整。
三、解答题
18．同学们研制了一种测量手压力大小的电子秤，其测力部分的原理如图甲所示，它主要由手压板、杠杆OAB，压力传感器R（电阻值会随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A（实质是电流表）构成，其中OA：OB＝1：2，且已知压力传感器R的电阻与它所受的压力F的关系如图乙所示。接通电源后，压力传感器两端的电压横为4.8V．手压板和杠杆的质量不计。求：
（1）若某同学对手压板的压力为400N时，压力传感器上受的压力多大？此时，电流表的示数多大？
（2）若压力传感器R表面能承受的最大压强为4×106pa，压力杆与压力传感器之间的接触面积是3cm2，则施加在手压板上的最大压力为多大？
（3）电子秤的电流表的读数变化范围是多少？
19．在探究“物体动能的大小与哪些因素有关”的实验中，实验小组设计了如图甲、乙、丙三次实验。让铁球从同一斜面上某处由静止开始向下运动，然后与放在水平桌面上的纸盒相碰，铁球与纸盒在水平面上共同移动一段距离后静止。
（1）该实验是通过观察 来比较铁球动能的大小。下面的三个实例中也采用这种研究方法的是 。
A．探究浮力大小跟哪些因素有关 B．用磁感线来描述磁场
C．探究电流通过导体产生热量与什么因素有关时通过液体升高的温度判断电流产生的热量
（2）比较 两次实验可以得出的结论：当速度相同时，质量越大，物体的动能越大。
（3）实验结束后，拿走纸盒，先后将同一小球从同一斜面的不同高度处静止释放，记录小球在相同表面上滑行到静止的距离，如图丁所示，根据此现象，小刚得出了动能与速度有关的结论。你认为上面的实验方案是否合理 （选填“合理”或“不合理”）。
（4）若只利用图甲中的器材进行实验，能否完成探究物体重力势能与高度的关系， （填“能”或“不能”）。
20．小温同学探究“电流与电阻的关系”，电路图如图甲所示，图乙是他连接的部分电路。电源电压15V保持不变，滑动变阻器的规格是“50Ω 2A”，阻值为10Ω、20Ω、30Ω、40Ω的电阻各一个，电流表量程0～0.6A，电压表量程0～15V。
（1）请用笔画线代替导线将乙中电路补充完成，要求P向右移动，滑动变阻器电阻变大。
（2）本实验中，滑动变阻器除了保护电路外，还有一个重要作用是 。
（3）丙表是小温同学测得的实验数据，老师认为小温最后一次实验数据是造假的。老师这样认为理由是 。
21．在“测量小灯泡电功率”的实验中，电源是由两节新的干电池串联组成的，小灯泡的额定电压为2.5V。
（1）连接电路时应该断开开关，但另外图甲中还接错了一根导线，请你在这根接错的导线上打“×”，并补画出正确的那根导线。
（2）纠正（1）中所有错误后开始实验，当移动滑动变阻器滑片到某一位置时，电压表的示数如图乙所示，要测量小灯泡的额定功率，接下来应将滑片适当向 （选填“A”或“B”）端移动。
（3）图丙是通过小灯泡的电流随它两端电压变化关系图象，由此可知小灯泡P额＝ 。
四、解答题
22．将重600N的装修材料放在水平地面上，工人用如图所示的滑轮组将装修材料匀速提高到了6m，滑轮组的机械效率是80%，试求：
（1）提升装修材料做的有用功是多少？
（2）工人的拉力做的功？
（3）工人对绳子自由端的拉力是多大？
23．图甲是一家用电暖器，有“低温”，“中温”，“高温”三挡，铭牌见如表（“高温”挡功率空出），图乙为其简化的电路原理图，电阻恒定，且R1＞R2，S是自我保护开关，电暖器跌倒时，S自动断开，切断电源，保证安全。请完成下列问题：
（1）“高温”挡正常工作时的总电流是多少？
（2）某天傍晚，小明关闭家里其它用电器，只让“中温挡”状态的电暖气工作，发现自家电能表（如图丙）指示灯每闪烁40次所用的时间为2min。则实际电压为多少？
答案
1．【答案】D
2．【答案】D
3．【答案】C
4．【答案】C
5．【答案】C
6．【答案】A
7．【答案】A
8．【答案】B
9．【答案】D
10．【答案】B
11．【答案】C；B；省
12．【答案】减小；减小；减小
13．【答案】S3；S1、S2；S1、S2、S3
14．【答案】20；120
15．【答案】4.2×107；1.68×107；40%
16．【答案】90；9；75%
17．【答案】
18．【答案】（1）根据杠杆平衡条件得：FA×OA＝FB×OB
所以压力传感器受的压力：
FA800N
由图象知压力为800N对应的压力传感器R1的阻值为200Ω，
所以I0.024A
（2）压力传感器R承受最大压力为：
F大＝p大s＝4×106Pa×3×10﹣4m2＝1200N
由FA大×OA＝FB大×OB得：
手压板上的最大压力：
FB大600N
（3）由图象知：空载时R0＝400Ω|
则I00.012A
传感器承受1200N的最大压力为对应的压力传感器R1的阻值为100Ω，
则I大0.048A
所以电流表的读数变化范围是0.012A﹣﹣﹣0.048A
19．【答案】（1）纸盒移动的距离；C
（2）甲、乙
（3）合理
（4）能
20．【答案】（1）
（2）控制定值电阻两端的电压不变
（3）要控制电阻两端的电压6V不变，所需分压电阻超出了滑动变阻器的最大阻值
21．【答案】（1）
（2）A
（3）0.625W
22．【答案】（1）提升装修材料做的有用功：W有＝Gh＝600N×6m＝3600J
（2）由η可得，工人的拉力做的功：W总4500J
（3）由图可知绳子段数n＝2，由W总＝Fs可得，
工人对绳子自由端的拉力：F375N
23．【答案】（1）已知R1＞R2，闭合S和S2时，此时只有电阻R2连在电路中，此时电路中电阻较小，由公式P可知电路消耗的功率较大，为“中温”挡，
当S、S1、S2同时闭合，R1、R2并联，总电阻最小，由公式P可知总功率最大，为高温挡，
高温挡的额定功率：P高温＝P低温+P中温＝550W+1210W＝1760W，
根据P＝UI可得高温挡时正常工作的电流：I8A
（2）“中温挡”状态时只有R2接入电路，由P得，R2的阻值：R240Ω，
电能表指示灯闪烁40次，则电暖器消耗的电能：WkW•h，
所用时间t＝2minh，
“中温挡”状态的实际功率：P中实1kW＝1000W
由P得，实际电压：
U200V实验次序
R/Ω
I/A
1
10
0.60
2
20
0.30
3
30
0.20
4
40
0.15
电暖器
额定电压
220V
额定功率
低温挡
550W
中温挡
1210W
高温挡
频率
50Hz
