安徽省合肥市2024年上学期九年级物理期末模拟试题四套附答案

这是一份安徽省合肥市2024年上学期九年级物理期末模拟试题四套附答案，共59页。试卷主要包含了选择题，填空题，实验题，计算题，实验探究题等内容，欢迎下载使用。
一、选择题
九年级上学期物理期末试题

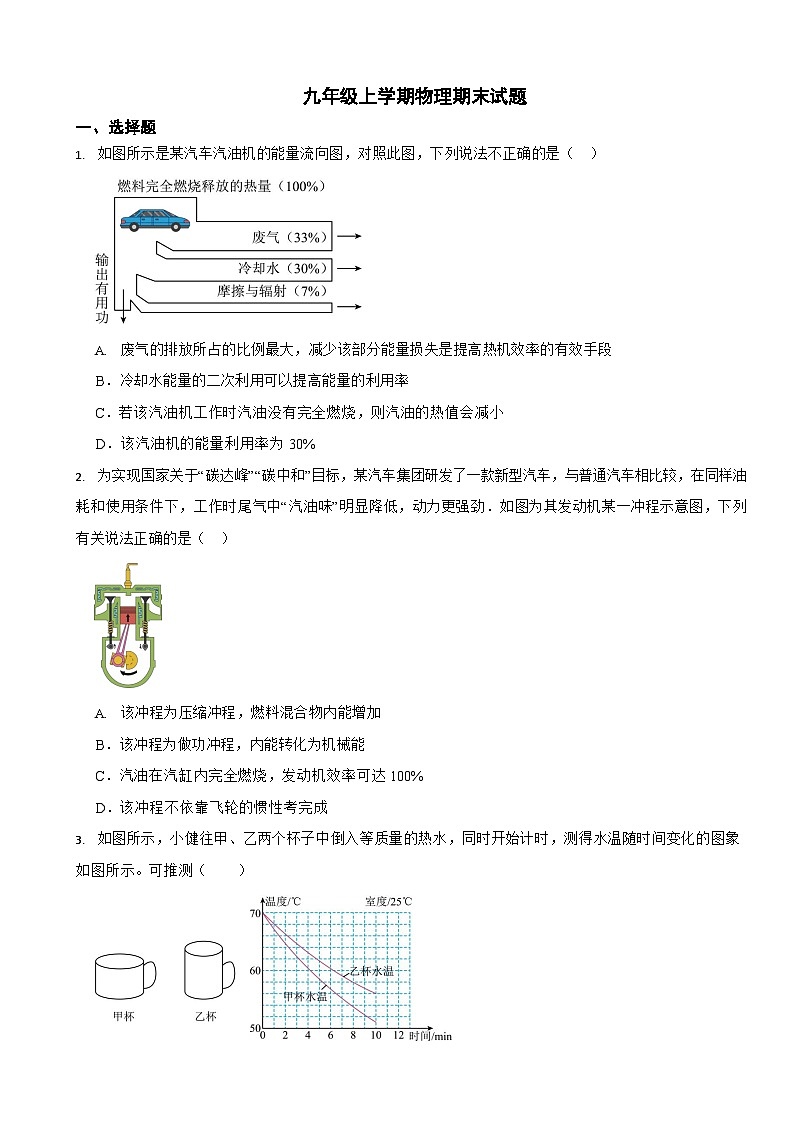

如图所示是某汽车汽油机的能量流向图，对照此图，下列说法不正确的是（ ）
废气的排放所占的比例最大，减少该部分能量损失是提高热机效率的有效手段B．冷却水能量的二次利用可以提高能量的利用率
C．若该汽油机工作时汽油没有完全燃烧，则汽油的热值会减小D．该汽油机的能量利用率为 30%
为实现国家关于“碳达峰”“碳中和”目标，某汽车集团研发了一款新型汽车，与普通汽车相比较，在同样油耗和使用条件下，工作时尾气中“汽油味”明显降低，动力更强劲．如图为其发动机某一冲程示意图，下列有关说法正确的是（ ）
该冲程为压缩冲程，燃料混合物内能增加B．该冲程为做功冲程，内能转化为机械能
C．汽油在汽缸内完全燃烧，发动机效率可达 100% D．该冲程不依靠飞轮的惯性考完成
如图所示，小健往甲、乙两个杯子中倒入等质量的热水，同时开始计时，测得水温随时间变化的图象如图所示。可推测（）
乙杯中的热水先降至 60℃
甲杯中的水在 0～10min 放出的热量比乙杯的多
两杯水的质量及初温相同，降温速度不同是因为两杯水的比热容不同
由上述实验可得结论：两杯热水降温快慢不同唯一的原因是两个杯子的材料不同
如图所示，是闪电产生的电流通过避雷针的示意图（已知云层带正电），则下列说法中正确的是（）
云层带正电，是因为云层失去了电子B．避雷针是导体，所以它没有电阻 C．产生闪电时，创造了电荷
D．空气是绝缘体，所以它在任何情况下都不导电
如图所示，AB 和 BC 是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，则下列说法正确的是（）
A．AB 段的电阻一定大于 BC 段的电阻
B．AB 段的电阻一定小于 BC 段的电阻
C．通过 AB 段的电流可能大于也可能小于 BC 段的电流
D．通过 AB 段的电流一定等于通过 BC 段的电流
如图甲，电源电压恒定，R1 为定值电阻，R2 为滑动变阻器。当把滑片P 分别移到 a、b、c 三个位置时， 得到电流表示数 I 和电压表示数 U 的三组数据。因为粗心，记录时三组数据没有对应，如图乙。下列说法中正确的是（）
电源电压为 12V
定值电阻的阻值为 12Ω
C．c 点时电压表示数为 6V
D．滑片在 c 处时，滑动变阻器连入的电阻 9.6Ω

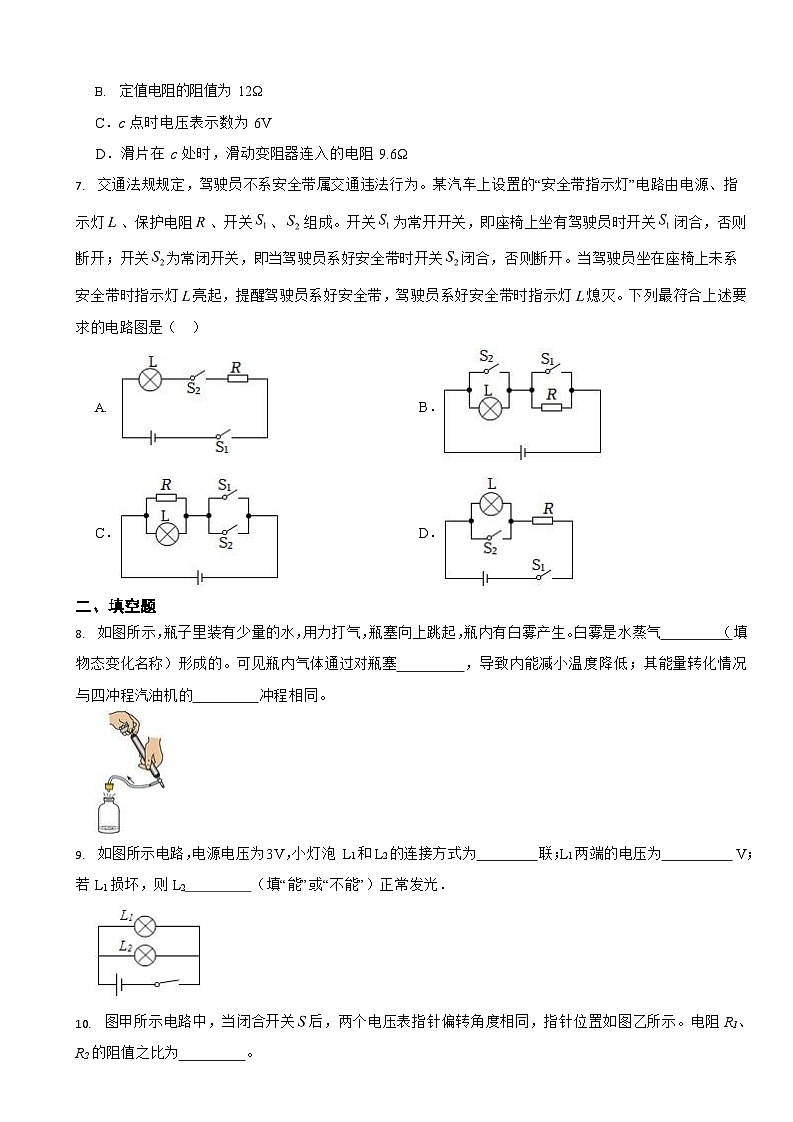

交通法规规定，驾驶员不系安全带属交通违法行为。某汽车上设置的“安全带指示灯”电路由电源、指示灯、保护电阻、开关、 组成。开关为常开开关，即座椅上坐有驾驶员时开关闭合，否则断开；开关 为常闭开关，即当驾驶员系好安全带时开关 闭合，否则断开。当驾驶员坐在座椅上未系
安全带时指示灯 亮起，提醒驾驶员系好安全带，驾驶员系好安全带时指示灯 熄灭。下列最符合上述要求的电路图是（ ）
B．
C．D．
二、填空题
如图所示，瓶子里装有少量的水，用力打气，瓶塞向上跳起，瓶内有白雾产生。白雾是水蒸气（填物态变化名称）形成的。可见瓶内气体通过对瓶塞，导致内能减小温度降低；其能量转化情况与四冲程汽油机的冲程相同。
如图所示电路，电源电压为3V，小灯泡 L1 和L2 的连接方式为 联；L1 两端的电压为 V；若L1 损坏，则L2（填“能”或“不能”）正常发光．
图甲所示电路中，当闭合开关 后，两个电压表指针偏转角度相同，指针位置如图乙所示。电阻 R1、R2 的阻值之比为。
有一段导体，当两端电压为 6V 时，通过它的电流为 1A，这段导体的电阻是Ω；若所加电压增大到 12V 时，通过它的电流为A；若所加的电压为零时，这段导体的电阻为Ω。12．有一箱木炭，其质量是 20kg，木炭热值为 3.4×107J/kg。若用掉一半，剩下的木炭的热值是 ，完全燃烧剩下的木炭最多可放出热量J；用这些木炭将水烧开是用方式改变水的内能。
五一假期，小明去看望外婆，陪伴外婆 5 天后返回，发现家中电能表示数由 变为如图所示示数，经检查，家中除电视机和数字机顶盒处于待机状态，其它用电器均已关闭，则电视机和数字机顶盒待机状态下总功率为W，在此期间，电能表指示灯闪烁次，消耗的电能可供定功率为 15W 的台灯正常工作h，请从节约电能的角度提出一条合理的建
议：。
小华用电能表测量家中电热水器的热效率，他断开家中的其他用电器，仅让电热水器工作，40min 把质量为 40kg、初温为 20℃的水加热到 45℃，水吸收的热量是J；此过程中标有“3000imp/
（kW·h）”字样的电能表闪烁了 4000 次，则该热水器的效率为。
如图所示为一只“6V1.5W”小灯泡的电流随电压变化的关系图象，若把这样的三只灯泡串联起来接在
12V 的电源上，则每只小灯泡的电阻为Ω；整个电路消耗的功率为W，若把这样的三只灯泡并联起来接在 6V 的电源上，整个电路消耗的功率为。
春天百花争艳花香袭人，“花香袭人”是现象，树叶上两滴水珠接触时，能自动结合成一滴
较大的水珠，这一事实说明分子间存在；干燥的秋李，用塑料梳子梳头，发现越梳头发越蓬松， 同时梳子还能吸引碎纸屑。前者是因为头发带同种电荷互相，后者是因为带电体具有
的性质。
如图所示的电路中，滑动变阻器连入电路的电阻丝是 段（选填“aP”、“Pb”或“ab”），滑动变阻器向右移，灯亮度 （选填“变亮”、“变暗”或“不变”）。
三、实验题
某物理实验小组用如图甲中所示的装置比较水和煤油的吸热本领。
加热前，在一个烧杯中倒入 240mL 的水，为了使水和煤油的质量相同，需要在另一个相同烧杯中倒入 240mL 的煤油（选填“大于”、“小于”或“等于”）（ρ水＝1.0/cm3，ρ煤油＝0.9/cm3）；
用两个相同规格的电加热器来加热水和煤油，每隔 1min 记录一次温度，整个实验操作无误，图乙中，若图线 b 反映水的温度随时间的变化规律，则图线可以反映煤油的温度随时间的变化规律（选填“a”、“b”、“c”或“d”）；
实验中，是通过比较来间接反映水和煤油吸收热量的多少（选填“加热时间”或“温度变化”）；
同时停止加热，在相同质量的水和煤油温度降低的过程中，水放出的热量与降低的温度之比
（选填“大于”、“小于”或“等于”）煤油放出的热量与降低的温度之比。
在“探究电流与电压关系”的实验中，如下图所示是某实验小组设计的电路，电源电压 保持不变。
请用笔画线代替导线，在图中完成电路连接，要求滑片向端滑动时，电流表的示数变小；（导
液体
质量/g
初温/℃
末温/℃
加热时间/min
水
25
50
6
煤油
25
75
6
线不能交叉）
连完电路，检查无误后，闭合开关，测得五组数据，如下表所示：
请根据表的数据在下图中绘制出定值电阻的 关系图像；
由图像可得：实验中所用定值电阻的阻值为；实验结论：在电阻一定的情况下， 通过导体的电流与导体两端的电压成比；
结合所测数据分析，实验中所用的滑动变阻器的最大阻值不小于；
电压
0.5
1
1.5
2
2.5
电流
0.14
0.24
0.35
0.44
0.54
某小组实验后，记录的数据下下表，分析数据发现表格中的电流与电压不成正比，检查两电表均无故障，你认为可能的原因是：；
小聪同学用伏安法测电阻，实验电路图如图甲所示。
首先按照甲图连接好电路；
小聪同学按图甲所示的实验电路图连接电路后，进行实验的过程中，发现电流表和电压表示数都比较大，无论怎么移动滑动变阻器的滑片，两表示数都不变化，原因可能是；
小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图丙所示，电流表示数如图丁所示，被测电阻 Rx=Ω；
实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻 Rx 的阻值。实验步骤如下：
①将滑动变阻器滑到 a 端，闭合开关 S 读出电压表的读数，记为 U1；
序号
1
2
3
4
5
电压
0.5
1
1.5
2
2.5
电流
0.1
0.2
0.3
0.4
0.5
②，闭合开关 S，读出电压表的读数，记为 U2；
③读出滑动变阻器的最大值 R；
④则被测电阻 Rx 的阻值为：Rx=（写出表达式）。
四、计算题
如图所示，已知 R1=9Ω，先闭合S，断开S1 时电压表的示数为 1.8V，再闭合S1 时，电压表的示数为
V。整个实验过程中电源电压不变，求：
电源电压；
被测电阻 R2 的阻值。
电磁炉是一种高效、方便、卫生的新型灶具，为了研究电磁炉，小锋同学首先观察了家中的电能表， 看到电能表的铭牌上标有“ 220V 10（20）A”和“3000r/kW·h”字样。然后小锋关闭了家中其他用电器，只把电磁炉接入电路中，10min 内电能表转盘转了 900 转。求；
电磁炉消耗的电能是多少 J?
电磁炉的实际功率多少W?
此电能表允许接入用电器的总功率不能超过多少?
垃圾分类看似小事，实则是“大事”，它体现了一座城市的社会文明水平。我国生活垃圾分类工作已取得阶段性进展，46 个重点城市生活垃圾分类已覆盖 7700 多万家庭。为了有效处理这些垃圾，某垃圾焚烧
发电厂日处理垃圾，垃圾的平均热值 。求：
（1） 垃圾完全燃烧产生的热量；
这些热量相当于多少 t 煤完全燃烧所产生的热量？（ ）
若 垃圾完全燃烧产生热量的 被水吸收，则能使 初温为 的水温度升高到多少 ？[大气压为一个标准大气压，水的比热容]
答案
【解析】【解答】A、废气会带走一部分能量，所以减少该部分能量损失可以有效的提高热机效率，故 A
不符合题意；
B、冷却水会带走一部分能量，二次利用可以提高能量的利用率，故 B 不符合题意；
C、热值是燃料的一种属性，汽油即使没有完全燃烧，汽油的热值也是一定的，故 C 符合题意；
D、该汽油机的热机效率η=100%-33%-30%-7%=30%，故D 不符合题意； 故答案为C。
【分析】减少废气带走的能量可以有效的提高热机效率；二次利用可以提高能量的利用率；热值是燃料的一种属性，与燃料的多少无关；根据能量守恒，已知能量损失，可求输出的有用功。
【解析】【解答】AB、由图可知，活塞向上运行，两个气门都关闭，气缸容积减小，是压缩冲程，此冲程中机械能转化为了内能，在压缩冲程中，对燃料混合物做功，使其温度升高、内能增大，故A 正确，B 错误；
C、汽油在汽缸内完全燃烧，要克服一些额外阻力做额外功，故发动机效率小于 100%，故C 错误；
D、在汽油机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的，故该冲程是靠飞轮惯性来完成的，故 D 错误；
故答案为：A。
【分析】根据气门的闭合情况、活塞的运动情况分析是哪个冲程及能量的转化；任何机器都不可避免的做额外功，效率不可能达到 100%；在汽油机的四个冲程中，只有做功冲程对外做功，其他三个冲程是靠飞轮的惯性完成的。
【解析】【解答】A、从图中可以看出，甲杯中的热水先降至 60℃，故A 错误；
B、根据 Q = cm△t 可知，甲杯中的水在 0~10min 内△t 变化大，故在甲杯中的水在 0~10min 放出的热量比乙杯的多，故B 正确；
C、两杯水的比热容是相同的，故 C 错误；
D、由上述实验可得结论：两杯热水降温快慢与杯子材料以及杯口大小都有关，故 D 错误； 故答案为：B。
【分析】从图中可以看出甲杯中的热水先降至 60℃；质量和初温相同的物质，降温越多，释放的热量越多；比热容是物质的一种特性，与质量无关；两杯热水降温快慢不同与杯子的材料及杯口大小等都有关。
【解析】【解答】AC、云层带正电荷，是在运动过程中与空气摩擦失去电子，摩擦起电，是电荷的转移， 不能创造电荷，故 A 正确，C 错误；
B、避雷针是导体，对电流有阻碍作用，有电阻，故 B 错误；
D、空气是绝缘体，通常情况下不导电，在很高的电压下时会被电离成正负离子而变成导体，故 D 错误；
故答案为： A。
【分析】物体得到电子，带负电；物体失去电子，带正电；云层放电时，是自由电子发生转移；容易导电的物体叫导体，不容易导电的物体叫绝缘体；摩擦起电是电荷的转移。
【解析】【解答】AB、已知导体 AB 和BC 由不同材料制成、长度相同，由图可知导体AB 横截面积比BC
的小，由于电阻的大小与材料、长度、横截面积有关，所以不能判断电阻的大小。故 AB 错误；
CD、因为两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故C 错误，D 正确； 故答案为：D
【分析】根据串联电路的电流特点可知通过两段导体的电流关系；电阻的大小与材料、长度、横截面积有关，同种材料制成的长度相同、横截面积不同的两段导体，横截面积越大，电阻越小。
【解析】【解答】由图可知，R1 与R2 串联，电压表测量R2 两端电压，电流表测串联电路中电流，把滑片P 分别移到a、b、c 三个位置时，滑片在a 点时，滑动变阻器接入电路中的阻值最小，则电路中电流最大， 电压表示数最小，所以电流表示数为 0.9A，电压表示数为 4.8V；滑片在C 点时，滑动变阻器接入电路中的阻值最大，则电路中电流最小，电压表示数最大，所以电流表示数为 0.5A，电压表示数为 8V；则滑片在b 点时，电流表示数为 0.75A，电压表示数为 6V；则滑片P 分别移到a、b、c 三种情况，电源电压U=I1R1+U21=0.9A×R1+4.8V，U=I2R1+U22=0.75A×R1+6V，U=I3R1+U23=0.5AxR1+8V，联立上式，可得 R=8Ω，
U=12V；滑片在C 处时，滑动变阻器连入的电阻为 ；故A 正确，BCD 错误； 故答案为：A。
【分析】先识别电路，确定各元件的串并联关系；根据串联分压不分流以及欧姆定律，结合电路的动态变化情况，列式计算。
【解析】【解答】根据题意可知，当驾驶员坐在座椅上未系安全带时指示灯 L 亮起，此时 S1 闭合、S2 断开， 指示灯L 亮；驾驶员系好安全带时指示灯L 熄灭，此时S1 闭合，S2 也闭合，指示灯 L 熄灭，这说明开关S2 与L 是并联的；由此可知保护电阻与L 串联，S2 与L 并联，开关S1 串联在电路中，故D 正确，而A、B、C 错误。
故选D。
【分析】根据题目描述的现象分析灯泡，开关的串并联关系即可。
【解析】【解答】瓶塞向上跳起时，瓶内气体对瓶塞做功，气体内能减小，温度降低，使瓶内的水蒸气液化成小水滴，所以出现白雾。
瓶塞向上跳起时，瓶内气体内能转化为瓶塞的机械能，这一过程与四冲程汽油机的做功冲程相同。
【分析】物质从气态变成液态的过程叫液化，液化要放热。使气体液化的方法有：降低温度和压缩体积。
（液化现象如：“白气”、雾、等）
做功改变内能实质是能量的转化过程，故分析清楚该过程中消耗了什么能，产生了什么能即可。内燃机做功冲程是将内能转化为机械能，在压缩冲程是将机械能转化为内能。
【解析】【解答】解：电流从电源的正极出发，分别经过两个灯泡回到电源负极，因此小灯泡 L1 和L2 并联连接；
因为两灯泡并联，电源电压为 3V，所以L1 两端的电压为 3V；
因为并联电路中各支路用电器互不影响，所以 L1 损坏时，L2 能正常发光． 故答案为：并；3；能．
【分析】按照电流的路径来分析两个灯泡的连接方式；并联电路两端电压相等，并联电路中各支路用电器互不影响．
【解析】【解答】由题意可知，电阻 R1、R2 串联，V 测量的是电源两端电压，故选择的是大量程，U= 8V， V2 测量的是R2 两端的电压U2=1.6V，则电阻R1、R2 的阻值之比为 U1： U2 =(8V-1.6V)：1.6V=4： 1。
【分析】分析电路图可知，两电阻串联，电压表 V2 测 R2 两端的电压，电压表V 测的是总电压，因为指针偏转相同角度，所以两个电压表选择的量程不同，所以两个电压表示数之比是 1：5，根据串联电路的特点和欧姆定律即可求出 R1、R2 的阻值之比。
【解析】【解答】 （1）根据欧姆定律可得，导体的电阻： 。
（2）因为导体的电阻与两端的电压和通过的电流无关，所以当所加电压增大到 12V 时或所加的电压为零时，导体的电阻不变，仍为 6Ω，根据欧姆定律可得：当所加电压增大到 12V 时，导体中的电流：
。
【分析】 1）已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻。
（2）导体的电阻是导体本身的一种属性，与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出导体两端电压增加到原来的 2 倍时导体中的电流。
【解析】【解答】热值是燃料的特性，不随质量改变而改变，因此用掉一半，剩下木炭的热值仍然是3.4X107J/kg；用掉一半，质量变为 10kg，半箱木炭燃烧最多放出热量为Q=mq=10kg×3.4×107J/kg=3.4x108J，用木炭烧水的过程中，水从火焰中吸收热量，温度升高，是通过热传递的方式增加水的内能。
【分析】热值是物体的本质特性，不会改变；根据燃料燃烧放出热量公式 Q=mq 可计算木炭燃烧放出的热量；改变物体内能的方式有做功和热传递。
【解析】【解答】上图中，电能表的示数为 ，原来电能表示数为 ，这个过程中消耗的电能
5 天即为 120 小时，电视机和数字机顶盒待机状态下总功率为
电能表上标有 ，表示每消耗 的电能，电能表闪烁 1600 次，在此期间，电能表
指示灯闪烁 （次）
消耗的电能可供定功率为 15W 的台灯正常工作
因用电器待机也要消耗电能，给出的一条合理的建议：长时间不使用的电器应切断电源。
【分析】（1）已知原有电能表的示数、现在电能表的示数，可以用两次的示数差求出电视机和数字机顶盒待机状态下消耗的电能，然后由 求出它们的总功率大小；
已知每消耗 的电能，电能表闪烁 1600 次，可以用总电能除以消耗 的电能得到电能表指示灯闪烁的次数；
用t= 求出电能可供定功率为 15W 的台灯正常工作的时间多少；
根据使用时间的长短、使用的频率、是否必须使用等提出合理性建议。
【解析】【解答】水吸收的热量是 Q=cmΔt=4.2×103J/(kg·℃)×40kg×(45℃-20℃)=4.2×106J
此过程中电热水器消耗的电能为 W= 4.8×106J
则该热水器的效率为η= 87.5%
【分析】根据物体的比热容、质量和温度差的乘积计算热量；根据电能表转盘转数计算消耗的电能；利用吸收的热量和消耗电能的多少的比值，计算电热效率。
【解析】【解答】把三只相同的灯泡串联接在 12V 的电源上，三灯泡的电阻相等，因串联电路中各处的电
流相等，三灯泡两端的电压相等，即 ，由图象可知，电路中的电流I=0.2A，则，此时每只灯泡灯丝的电阻 ，整个电路消耗的功率为 P=UI=12V×0.2A=2.4W，若把这样的三只灯泡并联起来接在 6V 的电源上，三个灯泡的功率相等，都为 1.5W，整个电路消耗的功率为 P 总
=3×1.5W=4.5W
【分析】根据串联电路电压规律，计算分压；根据电压和电流的比值， 计算电阻；根据电压和电流的乘积计算电功率。
【解析】【解答】 春天百花争艳花香袭人 ，这是扩散现象；树叶上两滴水珠接触时，能自动结合成一滴
较大的水珠 ，这说明分子之间存在相互作用的引力；干燥的秋李，用塑料梳子梳头，发现越梳头发越蓬松，同时梳子还能吸引碎纸屑。前者是因为头发带同种电荷相互排斥的结果。 后者是因为梳子与头发摩擦而带电，带电体能够吸引轻小物体。
【分析】 对生活中的一些扩散现象、 分子间的作用力和摩擦起电现象要有所了解是解决本题的关键。
【解析】【解答】根据电路图可知，电阻丝 Pb 段所在电路与电流表所在电路并联，即电阻丝Pb 段被短路； 灯泡与电阻丝aP 段串联，所以滑动变阻器连入电路的电阻丝是aP 段；滑动变阻器右移，接入电路的电阻丝增长，电阻增大，总电阻增大，根据欧姆定律可知，电路中电流减小，根据P=I2R 可知，灯泡的实际功率减小，故灯泡变暗。
【分析】根据电路图以及滑动变阻器的使用方法，可判断连入电路的电阻丝及动态变化；无论串联还是并联，电路中某电阻减小，总电阻都会减小；灯泡的亮暗程度取决于实际电功率，电功率越大，灯泡越亮。
【解析】【解答】(1)水的体积为 V 水= 240mL=240cm3，水的质量为m 水=ρ水V 水=1.0g/cm3x 240cm3= 240g； 实验中应该控制水和煤油的质量相同，所以煤油的质量为 240g；则煤油的体积为
；
可观察图象，在加热时间相同的情况下，a 的温度变化量大，故a 的吸热能力弱。又因b 是水的温度随时间的变化规律图象，水的比热容又大于煤油的比热容，故 a 为煤油；
根据转换法可知，水和煤油吸热的多少是通过加热时间来反映的；
相同质量的水和煤油吸收相同的热量，水的温度变化小，则水的吸热能力强；同时停止加热，在相同质量的水和煤油温度降低的过程中，放出相同的热量，水降低的温度要小于煤油降低的温度，水放出的热量与降低的温度之比大于煤油放出的热量与降低的温度之比。
【分析】(1)利用公式m =pV 求出水的质量，再利用 求出煤油的体积；
比较物质吸热能力的 2 种方法：①使相同质量的不同物质升高相同的温度，比较吸收的热量(即比较加热时间)，吸收热量多的吸热能力强；②使相同质量的不同物质吸收相同的热量(即加热相同的间)，比较温度的变化，温度变化小的吸热能力强；
我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
物质的吸热能力越强，放热能力越强，相同质量的不同物质，放出相同的热量，吸热能力越强的物质温度降低的越慢。
【解析】【解答】（1）根据要求，滑片 P 向B 端滑动时，电流表的示数变小，需将滑动变阻器下方左接线柱接入电路，如图所示；
根据表中U-I 数据，描点划线做出 I-U 图像，如图所示；
由图象及欧姆定律，可得 R 的阻值 ；可得结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成正比；
由表格数据可知，电阻 R 两端的电压最小为 0.5V，由于电阻 R 与滑动变阻器串联且电源电压为 3V，
所以滑动变阻器电压最大为 3V-0.5V=2.5V，根据串联分压特点，可有 ，即 ，求得滑动变阻器的最大阻值 R 滑=25Ω；
分析数据发现表格中的电流与电压不成正比，检查两电表均无故障，根据欧姆定律可知，电阻值不恒定，所以原因可能是 R 的阻值受温度影响。
【分析】（1）接滑动变阻器时一上一下，画皮哪里下接线柱越近，电阻越小；
根据表中U-I 数据，描点划线做出 I-U 图像；
由图象及欧姆定律，可得 R 的阻值及结论；
由表格数据可知，电阻R 两端的电压最小值，由于电阻 R 与滑动变阻器串联且电源电压为 3V，可
得滑动变阻器电压最大值，根据串联分压特点，由 求得滑动变阻器的最大阻值；
电阻值不恒定，可能是由于 R 的阻值受温度影响。
【解析】【解答】(1)接入滑动变阻器时需“一上一下”，由于实物图中电源为两节干电池，所以电源电压 3V， 电压表选用小量程，画出实物图，如图所示；
小聪同学按图甲所示的实验电路图连接电路后，进行实验的过程中，发现电流表和电压表示数都比较大， 则说明电路电阻过小，无论怎么移动滑动变阻器的滑片，两表示数都不变化，说明变阻器没有了变阻的作用，故原因可能是将变阻器的上面两个接线柱连入了电路中；
电压表示数如图丙所示，电压表选用小量程，分度值为 0.1V，电压为 2.4V，电流表选用小量程，分度
值为 0.02A，电流为 0.3A，由欧姆定律，则被测电阻为 ；
②将滑动变阻器滑到B 端，闭合开关S，读出电压表的读数记为U2；③读出滑动变阻器的最大值R；
④在①中，变阻器连入电路的电阻为 0，电压表测电源电压U1；在②中，R 与待测电阻串联，电压表测
待测电阻的电压 U1，由串联电路电压的规律及分压原理，有 ，则被测电阻R 的阻值为
。
【分析】(1)根据电路图，画出实物图，注意根据电池判断电压表量程，接入滑动变阻器时“一上一下”； (2)实验的过程中，电流表和电压表示数都比较大，则说明电路电阻过小，无论怎么移动滑动变阻器的滑片， 两表示数都不变化，说明变阻器没有了变阻的作用，据此分析；
根据电压表选用小量程确定分度值读数，由欧姆定律求出被测电阻；
实验步骤：分别将滑动变阻器滑片移动到 A 端和B，读出电压表的示数，由串联电路电压的规律及分压原理得出被测电阻 R 的阻值。
【解析】【分析】（1）当开关 S 闭合、S1 断开时，两电阻串联，电压表测R2 两端的电压，当两个开关都闭合时， R1 处于短路状态，电路中只有 R2，电压表测电源的电压；
（2）根据串联电路特点与欧姆定律求出电源电压与电阻阻值。
【解析】【分析】（1）已知电能表参数，即能求出电能表转过一定的圈数期间，所消耗的电能，即为电磁炉消耗的电能；
已知电磁炉一定时间内消耗的电能，根据功率的定义式，即可求出电磁炉的实际功率；
合理利用电能表参数，根据 P=UI 即可求出电能表允许接入用电器的总功率不能超过多少。
【解析】【分析】(1)已知生活垃圾的质量和热值，根据放= mq 求出放出的热量；
已知煤的热值，可利用公式 计算煤的质量；
先根据效率公式求出水箱中水吸收的热量，再根据 Q=cm△t 求出水吸收热量后温度的变化。
一、填空题
九年级上学期期末物理试题
1．小车河城市湿地公园是重要的民生工程之一。科学合理地利用河道、湖泊的低洼地段建设湿地公园， 可有效涵养水源、调节气候。湿地含水丰沛，湿地面积增大，昼夜温差小，主要因为水的的特性。
2．2023 年 10 月 26 日，搭载神舟十七号载人飞船的长征二号 F 遥十七运载火箭发射成功。火箭加速上升过程中，机械能 （选填“增大”、“减小”或“不变”）。
如图所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后，小灯泡（选填“能”或“不能”）正常发光。
如图所示，用 8N 的力把质量 1kg 的物体沿斜面从底端匀速拉到顶端，斜面长 10m，高 6m，则物体受到的摩擦力是N。
为了减少环境污染，共建绿水青山的美好生态，我市部分农村地区已经用上了天然气烧水煮饭，设天然气热值为 ，完全燃烧 天然气放出热量的 被 、 的水吸收，能使水的温度升高到。（ ）
甲灯标有“220V 40W”，乙灯标有“220V 100W”，若它们的灯丝是用长度相同的钨丝制成，则灯丝较粗
的是灯。
如图所示，电源电压恒定不变，闭合开关 K，当滑动变阻器的滑片 P 向右移动时，电流表 A 的示数将
（选填“变小”、“不变”或“变大”）。
如图，电源电压保持不变，定值电阻 R1 的阻值为 10Ω，闭合开关，电流表 A 的示数为 0. 8A，A1 的示数为 0.3A，则定值电阻 R2 在 1min 内消耗的电能为J。
小鹏同学家的电能表如图所示，他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘 3 分钟转过 100 转，电水壶工作时的实际电功率为W。
小明用如图所示电路探究电流与电压的关系，所用电源电压恒为 4.5V，闭合开关 S 后，移动滑动变阻器滑片，发现当电压表示数是 1.2V 时，电流表示数是 0.3A；继续移动滑片，使电压表示数增加了 1.2V， 则该过程中滑动变阻器 R2 连入电路的阻值减小了Ω。
二、选择题
下列关于功、内能和热量的描述中正确的是（）
物体的温度不变，内能一定不变B．做功和热传递都能改变物体的内能
C．温度高的物体含有的热量比温度低的物体多D．热量总是从内能大的物体向内能小的物体传递
利用四个相同的滑轮，组成如图所示的甲、乙两个滑轮组，用同样的时间，把质量相等的重物 G 提升了相同的高度，所用的拉力分别为 F 甲、F 乙，拉力做的功分别为 W 甲、W 乙，拉力的功率分别为 P 甲、P 乙， 机械效率分别是η甲、η乙（忽略绳重与摩擦），下列关系式中正确的是（）
A．F 甲 ＞F 乙B．η甲＝η乙C．W 甲 ＞W 乙D．P 甲 ＜P 乙
如图所示，电源电压恒定，灯 、的连接方式未知。当开关闭合后两灯均发光，电流表示数为 0.9A； 若把灯泡 取下，电流表示数变为 0.5A。以下判断正确的是（）
A． 和 是串联的B．取下 后 也不发光
C．通过 的电流是 0.9AD．通过 的电流是 0.5A
有两个电路元件 A 和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关 S，这时电流表的示数为 0.4A，则电源电压和电路消耗的总功率分别是（）
在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置。在相同时间内左右两容器中产生的热量比为（）
A．4.5V
1.8W
B．2.5V
1.0W
C．4.5V
1.0W
D．2.0V
0.8W
A．1∶1B．1∶2C．4∶1D．1∶4
某实验小组在做“探究串联电路的电压规律”实验时，连好了如图所示的电路，闭合开关 S 后发现L2
正常发光，L1 只能微弱发光。以下对这一现象产生的原因分析中，合理的是（）
灯泡L2 发生了断路
灯泡L2 发生了短路
由于灯泡L1 的电阻较小，其实际功率较小
由于灯泡L2 的电阻较大，其实际功率较小
如图，电路中电源电压保持不变，闭合开关 S，将滑动变阻器的滑片从 b 端向中点移动的过程中（不考虑温度对灯丝电阻的影响）。下列说法正确的是（）
电压表示数变大，电流表示数变大B．电压表与电流表示数的比值变小 C．灯泡的亮度变亮，电流表的示数变大D．灯泡的亮度不变，电路的总功率变大
三、实验题
为了比较水和食用油吸热本领的大小，小明做了如图所示的实验；在 2 个相同的烧杯中分别装质量和初温都相同的水和食用油，用两个相同的加热器对其加热。
实验所用到的器材除如图甲中所提供的外，还需要温度计、天平（带砝码）和；
前 2min 时间内，水和食用油吸收的热量 ；（选填“大于”、“小于”或“等于”）
若水的比热容为，根据图像乙可得食用油的比热容为 J（/ kg·℃）。
为探究电流与电压、电阻的关系，实验器材；4 节新干电池，阻值分别为 5Ω、10Ω、20Ω的电阻各一个，滑动变阻器一个，电流表、电压表、开关各一个，导线若干，小明将实物连接成如图所示。
请你指出上图中连接的错误之处：；
电路连接正确后，闭合开关，移动滑片当电压表的示数为 2V 时，记录电流表的示数，保持滑片不变，用 10Ω的电阻替换 5Ω的电阻时，则此时电压表的示数（选填“大于”、“小于”或“等于”） 2V；
当用 20Ω电阻替换 10Ω的电阻时，继续进行探究实验，发现无论怎样移动滑片，电压表的示数始终大于 2V，由此判断本实验中使用的滑动变阻器最大阻值可能为（选填“10Ω”、“20Ω”或“50Ω”）。 20．在“测量小灯泡的电功率”实验中，小灯泡的额定电压为 2.5V，正常发光时的电阻约为 10Ω。
在图甲中，请你用笔画线代替导线，要求滑片向右移动，灯泡变亮；
移动滑片，记下多组对应的电压表和电流表的示数，并绘制成图乙所示的 I—U 图像，由图像可计算出小灯泡的额定功率是W；
完成上述测量后，不用电流表，用如图丙所示的电路也可测量小灯泡的额定功率。定值电阻的阻值为 R0，已知电源电压不变，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器的滑片，使电压表读数为 ；
②闭合开关S，断开开关S1，再闭合S2，保持滑片不动，读出此时电压表的示数为 U；
③小灯泡额定功率的表达式 。（用 、U、R0 表示）
四、计算题
如图，开关S 闭合时电流表的示数为 0.9A，S 断开时电流表的示数减小 0.5A，已知 R2 的阻值为 20Ω， 求：
电源电压；
R1 的阻值；
如图电源电压不变，R1=12Ω，灯L 标有“6V3W”字样，（不考虑温度对灯丝电阻的影响），电流表量程为 0.3A，变阻器标有“0.6A”字样：
只闭合S1 时，灯L 恰能正常发光，求电源电压；
闭合S1、S2、S3，当滑片移到 b 端时，电流表的示数为 1. 5A，求变阻器的最大阻值。
如图甲是一款家庭用煮茶器，有“加热”和“保温”两个挡位，其简化电路图如图乙所示， 和均为发
热电阻，煮茶器装满质量为 1.5kg 的水，煮茶器正常工作时的电压为 220V，保温功率为 100W，加热功率为 1000W。（）求：
发热电阻 的阻值；
煮茶器中装满初温为 20℃的水，在标准大气压下，将水刚好加热到沸腾，水吸收的热量；
若煮茶器消耗电能的 80%被水吸收，则用加热功率煮沸一壶水所用时间是多少秒？
答案
【答案】比热容大
【答案】增大
【答案】能
【答案】2
【答案】70
【答案】乙
【答案】不变
【答案】90
【答案】1000
【答案】7.5
【答案】B
【答案】B
【答案】D
【答案】A
【答案】C
【答案】C
【答案】D
【答案】（1）停表
（2）等于
（3）
【答案】（1）电流表接线柱接反了（接错了）
（2）小于
（3）10Ω
【答案】（1）
（2）0.5
（3）
【答案】（1）开关 S 闭合时，两电阻并联，电流表测干路电流；S 断开时，电路为 的简单电路，电流表测 支路的电流，因并联电路中各支路独立工作、互不影响，所以，开关断开前后通过 的电流不变，减小的电流即为通过 的电流 0. 5A，因并联电路中干路电流等于各支路电流之和，所以，通过 的电流
因并联电路中各支路两端的电压相等，所以，由 得，电源的电压
（2）的阻值
【答案】（1）只闭合 S1 时，灯泡L 与定值电阻R1 串联，电流表测电路中的电流，因串联电路中各处的
电流相等，且灯 L 恰能正常发光，所以，由知道 ，电路中的电流由 可得，R1 两端的电压
因串联电路中总电压等于各分电压之和，所以，电源电压
（2）闭合S1、S2、S3，当滑片移到b 端时，定值电阻R1 与滑动变阻器的最大阻值并联，电流表测干路电
流，因并联电路中各支路两端的电压相等，所以，通过 R1 的电流
因并联电路中干路电流等于各支路电流之和，所以，通过滑动变阻器的电流
则变阻器的最大阻值
【答案】（1）由电路图可知，闭合开关 时，电阻 与 并联；只闭合开关 时，电路为 的简
单电路，此时电路中的总电阻比并联时的总电阻大，根据 可知，此时煮茶器的总功率小，处于保温挡，由
可得的电阻
标准大气压下水的沸点为 ，加热过程水吸收的热量
由 可得，消耗的电能 由可得，煮沸一壶水所用时间
九年级上册期末物理试卷
一、单选题：本大题共 7 小题，共 21 分。
根据你对生活中物理量的认识，指出下列数据不符合生活实际的是（ ）
中学生课桌高约为
一块橡皮从课桌表面掉到地上的时间约为 C．成年人正常步行 通过的路程约为 D．洗澡水的温度约为
从物理学的角度对下列成语进行解释，正确的是（ ）
云开雾散液化
隔墙有耳声音的传播可以不需要介质
一叶障目光的反射
立竿见影光的直线传播
如图，在圆形的玻璃瓶内装满水，把一支铅笔紧贴玻璃瓶并竖直放在玻璃瓶后。透过玻璃瓶，你可以看到这支铅笔。改变观察角度，你可能看到的现象是（）
B．C．D．
质量相同的甲、乙两辆电动玩具车同时在水平地面上做匀速直线运动，其路程 随时间 变化的图象如图所示．则甲玩具车 选填选项前的字母 （）
具有的惯性大B．所受的合力大
C．具有的动能大D．具有的势能大
下列数据最接近实际的是（）
家用电风扇额定功率约为
对人体的安全电压不高于 C．柴油机工作效率可高达
D．电磁波在空气中的传播速度约为
善于归纳总结是学习的好习惯，下列部分物理知识结构总结正确的是（）
分子
浮力
发电机
线路发热过大的原因
如图所示，分别用两种机械在相同时间内将相同的物体匀速提升相同的高度，则 不计绳重及摩擦
（）
拉动绳端的速度之比是 ：B．拉动绳端的力大小一定相同
C．有用功之比是 ：D．机械效率相同
二、多选题：本大题共 3 小题，共 9 分。
关于声现象，下列说法不正确的是（）
吹笛子时，手指按压不同的笛孔是为了改变音调B．吉他演奏时发出声音是由于弦在振动
C．声呐是利用次声波传递信息的
D．市区内禁止鸣笛是在传播过程中减弱噪声
如图所示，当热气球喷火装置“喷火”时，气囊内的空气被加热并排出一部分后，气球上浮。下列关于
其升空原因的说法正确的是（ ）
加热时气囊内气体密度不变
气囊排开空气的重力大于自身重力C．气囊内气体密度小于空气密度
D．气囊所受的浮力大于它排开空气的重力
如图甲所示，电源电压为 保持不变，为定值电阻．闭合开关，电流表 的示数为 ，电压表的示数为 ，电压表 的示数为 移动滑动变阻器得到在不同电流下的 图线和 图线，如图乙所示．则下列判断中正确的是（ ）
当滑片向右移动时，电压表 的示数 增大，电压表 的示数 减小
图中， 表示 图线， 表示 图线
在 坐标中两条图线在 点相交，此状态滑动变阻器连人电路的阻值是
电源电压 ，定值电阻 的阻值
三、填空题：本大题共 10 小题，共 22 分。
物理学上规定把一个物体相对于另一个物体的变化叫做机械运动。自然界中，一切物体都是 选填“运动”或“静止” 的。用来判断物体是否运动的物体叫做。
在鼓面上放些碎纸屑，敲鼓时观察到纸屑在不停地跳动，这个现象说明声音是由物体的产生的；放在真空罩里的发声手机来电时，只见指示灯闪烁，听不见铃声，这说明了； 严禁爬雪山的登山运动员高声喊叫，是为了防止声波传递而引起雪崩。
一本八年级物理教科书重约，长度大约是 填合适单位 。
频繁的雾霾天气对人们无节制地发展汽车工业敲响了警钟。研究表明，汽车排出的尾气中所含微粒是
形成雾霾天气的主要原因，这些微粒的直径通常在 左右，约合。使汽车轻量化是
减少废气排放的措施之一，要减小汽车质量，则应尽量采用密度较小的材料。请你写出一条提高汽车效率的建议。
激光测距技术广泛应用在人造地球卫星测控、大地测量等方面．激光在空气中的速度接近于真空中的光速为 ；已知一束激光从测距仪发出并射向月球，大约经过 反射回来中，则地球到月球的距离约是 ．
“奥运火炬登珠峰”开创了奥运火炬传递的历史先河。火炬进发珠峰，“高原反应”是队员们必须面对的诸多困难之一，“高原反应”与气压有关，高度越高，气压越 （选填“大”或“小”），水的沸点越
（选填“低”或“高”）所以高原上为了提高水的沸点，通常使用锅煮饭。
年月中国探月工程三期中技术难度最高的“再入返回飞行试验”完美成功，在火箭携带飞船加速升空阶段，飞船的机械能 选填“增大”或“减小”或“不变” ，火箭与大气间剧烈摩擦使得火箭
表面温度急剧升高，这是通过的方式增大了火箭的内能，火箭升空燃料燃烧时将能转化为内能．
电阻 ， ，将它们并联在电路中，则 、 的电压之比 ： ；如果将它们串联，此时 与 消耗的功率之比 ： 。
想要移动一个笨重的重物，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降重物，如图所示。
电磁铁的工作原理是奥斯特发现的。闭合开关后，电磁铁上端为 选填“ ”
或“ ” 极。若重物被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应 选填，“大
于”、“等于”或“小于” 重物的重力，若提不起，则应将滑动变阻器滑片向 选填“左”或“右” 滑动。
把 的电阻 跟 的电阻 并联起来，接在电压是 的电源上，则并联的总电阻是
，干路电流是A.
四、作图题：本大题共 3 小题，共 9 分。
按照题目要求作图：
①图 小球悬挂在细线下来回摆动，请画出小球在图中位置时所受绳子拉力和重力 的示意图
②如图 所示，根据平面镜成像特点作出物体在平面镜 中的像．
作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
如图所示是一种恒温箱的工作原理图．当温度高于 时，电热器不工作；当温度低于 时，电热器工作．根据要求连好电路．
五、实验探究题：本大题共 6 小题，共 39 分。
小明所在学习小组正在“探究冰和蜡烛熔化特点”。
该实验用水浴法加热而不是用酒精灯直接加热试管，除了减慢熔化速度，便于记录温度，还有
的好处；甲图中应该选用 选填“小碎冰”或“大冰块” 。
正确安装好器材之后，开始读数，如图乙所示，温度计读数时眼睛应该在位置，除了温度计外，该实验还需测量工具。
小明根据数据作出冰的温度随时间图像，如图丙所示，分析图像可知冰是 选填“晶体”
或“非晶体” ，原因是；冰的熔化过程共经历，在第 处于
状态。
小明根据数据作出蜡烛的温度随时间的图像，如图丁所示，最后温度不再升高，小明思考后，认为是的原因。
如图所示，同学们用光学实验盒里的器材探究平面镜成像的特点。
为了使实验效果更明显，应选择 选填“ ”或“ ” 厚的平板玻璃，在较
选填“暗”或“亮” 的环境下进行实验。
在竖立的玻璃板前放置棋子，移动棋子，使与棋子的像完全重合，并及时记录相关数据。
这样操作能够比较像和物的大小关系，这种确定像与物大小的方法是 选填“控制变量法”
或“等效替代法” 。
把棋子远离玻璃板，像的大小将；为了让右边的同学也能够看到棋子的像，小明将玻璃板向右平移，棋子像的位置将 选填“向右移动”“向左移动”或“不变” 。
若要确认平面镜所成像是虚像还是实像，进一步的操作是。
为使结论具有普遍性，你认为应采取下列哪一项操作？
填序号
保持、两个棋子的位置不变，多次改变玻璃板的位置进行观察
保持玻璃板的位置不变，多次改变的位置，进行与上述 相同的操作
小亮和小阳在实验室做测量密度的实验。
小亮同学把天平放在水平桌面上，然后调节平衡螺母，使天平横梁在水平位置平衡如图甲所示， 请你指出小亮同学调节天平横梁平衡的过程中遗漏的操作步骤；
完成遗漏的操作步骤后，为了调节横梁平衡，需要向 选填“左”或“右” 调节平衡螺母；
他想测量酒精的密度，正确的操作步骤应该是：
用天平测出空烧杯的质量记为 ；
将酒精全部倒入量筒中，用量筒测出酒精的体积记为 ；
用天平测出烧杯和酒精的总质量记为 ；
在上述步骤中，量筒的示数如图乙所示，则量筒中酒精的体积为 ；在上述 步骤中，天平的示数如图丙所示，则烧杯和酒精的总质量为；
同组的小阳用另外的方法来测量酒精的密度，他取来一块密度为 的鹅卵石，利用电子秤继续测量，设计了如下方案：
先用电子秤测出鹅卵石的质量 ；
在烧杯中放入适量的酒精将鹅卵石浸没，在液面到达的位置上作标记，用电子秤测出总质量为 ； 将鹅卵石从酒精中取出，用电子秤测出剩余酒精和烧杯的总质量为 ；
向烧杯中加酒精到标记处，再用电子秤测出此时酒精和烧杯的总质量为 ；
为了使测出来的酒精密度尽可能的准确，在小阳记录的上述数据中，步骤 选填
“ ”“ ”“ ”“ ” 记录的数据是多余的，则酒精的密度是 用测出来的物理量表示 。小阳测量完毕之后，取下电子秤上的烧杯发现电子秤的示数并不为 ，而是显示为“ ”，则他测得的酒精密度将 选填“偏大”、“偏小”或“不受影响” 。 已知 。
在“探究影响滑动摩擦力大小因素”的实验中，装置如图所示。
实验过程中，必须用弹簧测力计沿水平方向拉着物块做运动，这样做便于测量滑动摩擦力的大小。
图丙中，弹簧测力计的示数下，为 。
比较甲、乙两次实验，可以得出：，滑动摩擦力越大。
丙图中，若增大弹簧测力计的拉力，此时木块所受滑动摩擦力 . 选填“变大”“变小” 或“不变” 。
兴趣小组的同学认为车祸的危害程度与汽车的动能大小有关，于是他们进行了如下探究：
【提出问题】汽车的动能大小跟什么因素有关？
【猜想假设】由“十次车祸九次快”可猜想：汽车的动能可能跟有关；由“安全驾驶莫超载”可猜想：汽车的动能可能跟有关；
【进行实验】他们做了如图所示的三次实验：用金属球模拟汽车，让金属球从斜槽的某一高度由静止开始滚下，碰到水平面上的物块，将物块撞出一段距离。物块被撞击得越远，说明金属球到达水平面时的动能就越。此实验过程采用了控制变量法和法；
【分析论证】分析甲、丙两图的实验现象，可以初步得到的结论是：；
【实践应用】用甲、乙两图的实验现象所得到的结论，可以解释汽车 选填“超载”或“超速”
行驶时危险性大的原因。
小强做测定“小灯泡的电功率”实验时，所用器材有电压为 的电源，额定电压为 的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。如图是小强没有连接完的实物电路。
请你用笔画线代替导线，帮小强将实物电路连接完整。
连接电路时，开关应处于状态，滑动变阻器的滑片应滑到阻值最大的位置，即最
端 选填“左”或“右” 。
小强连好电路闭合开关，移动变阻器滑片 发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是；另一组同学发现灯泡也始终不亮，但电流表有示数，电压表无示数，则故障的原因可能是。
小强排除故障后闭合开关，移动滑片 到某处，电压表的示数为 ，要测量小灯泡的额定功率，应将滑片 向端滑动 选填“左”或“右” 。
小强通过移动滑片 ，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的
图像。根据 图像提供的信息，可计算出小灯泡的额定功率是 ，当加在小灯泡两端
的电压为 时，小灯泡的电阻是。
通过计算电阻他发现灯泡的电阻总是随温度的升高而。
六、计算题：本大题共 3 小题，共 20 分。
小林用如图所示的滑轮组在 的时间内把重为 的重物匀速提升了 ，拉力所做的功为
求：
小林所做的有用功功率；
滑轮组的机械效率；
拉力的大小。
小红在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示， 、 均是发热电阻阻值不随温度变化 ，欲将质量为 、初温为 的汤加热至 ，设此汤的比热容为
. ，求：
汤需要吸收的热量；
利用电饭煲高温挡煲汤时，将汤由 加热至 需要 ，则电饭煲的效率是多少？
计算 的电阻是多少？ 有必要的文字说明
如图电路，电源电压恒为 闭合开关 ，电压表 示数为 ，电流表示数为 求：
（1）电压表 的示数；（2） 的阻值。
额定电压
额定功率
低温挡
高温挡
.
答案
【解析】【解答】A、 中学生课桌高约为 ，课桌约为中学生身高 170cm 的一半，A 正确；
B、 一块橡皮从课桌表面掉到地上的时间约为 ，B 错误
C、 成年人正常步行 通过的路程约为 ，人步行的速度大约为 1.1m/s，根据
，C 正确。
D、 洗澡水的温度和人体温基本相同，人体温约为 37℃， 洗澡水的温度约为 ，D 正确。综上选B
【分析】根据长度、温度的估计，速度公式以及以上物理常识的积累进行选项识别。
1、识记生活中常见的速度、心跳一分钟 70 次，走路的速度 1.1m/s，所以 5min 通过的路程为 330m，一块橡皮从课桌表面掉到地上的时间约为 。
2、熟悉生活重常见的温度，如体温为 37℃，令人舒适的温度为 24℃，
3、识记生活中常见的长度、中学生身高 160cm，课桌 80cm，
【解析】【解答】 A、云开雾散表明液体的小水滴吸收热量汽化为气态，A 错误；
B、 隔墙有耳，表明声音能在空气、固体中传播，B 错误；
C、 一叶障目表明光沿直线传播 ，C 错误； D、 立竿见影表明光的直线传播，D 正确综上选D。
【分析】考查汽化为液态变为气态，声音的传播、光的直线传播判识选项，
1、汽化为液态变为气态，会吸收热量，如：蒸发
2、声音产生是由物体振动产生，通过介质（固体、液体、气体）中传播，不能在真空中传播；
3、 光的直线传播：光在同种介质中沿直线传播，实例有影子的形成、日食、小孔成像、激光校准等
【解析】【解答】水瓶相当于凸透镜，笔在一倍焦距之内，呈放大、正立的虚像，故 B 正确。A、C、D 错误。
综上选B.
【分析】根据凸透镜成像规律判识选项
透镜成像规律：物体距透镜小于一倍焦距，呈正立放大的虚像，应用为放大镜；
【解析】【解答】A、惯性只与物体质量有关，A 错误；
B、 玩具车同时在水平地面上做匀速直线运动，受到平衡力，合力为 0，B 错误；
C、由图可知相同时间甲车运动距离大，所以速度大，速度越大，质量相同，其动能越大，C 正确；
D、玩具车同时在水平地面上做匀速直线运动，势能相同，D 错误。综上选C
【分析】根据惯性、运动和力、动能和势能的特点判识选项。
1、动能和势能：当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时， 重力势能和高度成正比，高度不变时，重力势能和质量成正比；
2、惯性：惯性只与物体质量有关，质量越大，惯性越大
3、运动和力：物体做匀速直线运动，所受平衡力即合力为 0
【解析】【解答】A、电风扇 额定电压为 220V，额定电流为 0.5A，根据功率公式P=UI，可知 家用电风扇额定功率约为 ，A 错误；
B、 对人体的安全电压不高于 ，B 正确；
C、由于重力做功、排气冲程带走部分能量、摩擦做功， 柴油机工作效率一般为 45%，C 错误；
D、 电磁波在空气中的传播速度约为为 ，D 错误。综上B 正确。
【分析】根据家庭常用电器的功率、安全用电原则、热机的效率、电磁波传播判识选项 家庭常用电器的功率：电风扇 100W，空调 1000w，电视机 50W，冰箱 100w，电灯 20w；
安全用电原则：人体安全电压为小于 36V；不同时使用功率较大的电器，避免电路中功率较大导致电流较大，引发火灾、不湿手接触用电器开关、不在电线上上晾衣服，金属外壳要接地，避免发生触电；
热机的效率：热机的效率为热机有效功和总功的比值，柴油机功率最大为 45%；
电磁波传播：声音在空气中的传播速度为 340m/s，电磁波空气中的传播速度约为为 。
【解析】【解答】A、原子、原子核、夸克等都比分子小，A 错误；
B、根据阿基米德远离可知浮力的大小等于排开水的重力，轮船和潜水艇通过改变自生体积来改变浮力的大小，浮力产生的原因为上下表面存在压强差，B 正确；
C、发电机的能量转换为机械能转化为电能，C 错误；
D、线路发热的原因，电阻太大，D 错误。综上选B
【分析】根据物质的微观结构、浮力、发电机本质是磁生电、线路发热的原因判识选项
1、物质的微观结构：有分子和原子、原子包含原子核，电子，原子核包括质子和中子等，分子之间存在间隙，分子间的相互作用力包括引力和斥力。
2、浮力：浮力产生的原因为上下表面存在压强差，根据阿基米德远离可知浮力的大小等于排开水的重力， 浮力的公式F 浮=ρ液gV 排，应用：通过改变自身重力改变浮力，轮船以及潜水艇
3、发电机本质是磁生电，能量转换为机械能转化为电能，原理为：电磁感应现象：闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象，实例：发电机、 POS 机读出信息
4、线路发热的原因，电阻太大，电流过大，通电时间过长。
【解析】【解答】A、定滑轮 拉动绳端的速度与物体上升速度一致， 滑轮组 拉动绳端的速度与动滑轮两端绳子数有关，绳子数目为 2，则 拉动绳端的速度是物体上升速度的 2 倍，所以 拉动绳端的速度之比是 ：
，A 正确；
B、 拉动绳端的力大小一定不相同，动滑轮可以省力，定滑轮不省力，B 错误；
C、 有用功均为相同重物上升相同高度，为 1：1，C 错误；
D、考虑滑轮重，定滑轮的机械效率高，D 错误。综上选A
【分析】根据定滑轮不省力可改变受力方向，动滑轮省力费距离，动滑轮 ，以及效率公
式 进行选项识别。
1、动滑轮的工作特点：可以省力，但是费距离，定滑轮的工作特点：可以改变方向但是不省力
2、拉力距离的计算， ，n 为动滑轮缠绕绳子数，绳子移动的距离为物体移动距离的n
倍，
3、功的相关计算：W=Fs，距离为拉力的方向，有用功为重力上升所做的功。
4、考虑滑轮自重的情况下，定滑轮的机械效应大于动滑轮
【解析】【解答】A、 吹笛子时，手指按压不同的笛孔是为了改变声音振动的频率，即音调，A 正确；
B、声音是由振动产生，B 正确；
C、 声呐是利用超声波传递信息的，C 错误；
D、 市区内禁止鸣笛是在声源处减弱噪声 ，D 错误。综上选CD
【分析】根据声音的产生、特点、减弱噪音的途径判识选项
1、声音产生是由物体振动产生，通过介质（固体、液体、气体）中传播，不能在真空中传播；
2、声音的特点：不同材料决定音色不同；振幅决定响度；振动频率决定音频；
3、减弱噪音的途径有：声源处、传播中、人耳处
【解析】【解答】A、 加热时气囊内气体密度变小，气体受热膨胀体积变大，根据密度公式可知质量不变， 体积增大，密度减小，A 错误；
B、气球上浮表明浮力大于自身重力，根据阿基米德原理可知浮力等于排开气体的重力，所以 B 正确、D 错误；
C、 根据阿基米德原理可知浮力等于排开气体的重力以及此时浮力大于重力可知， 气囊内气体密度小于空气密度 ，C 正确；
综上选BC
【分析】根据浮力相关知识进行选项识别。
浮力：浮力产生的原因为上下表面存在压强差，根据阿基米德远离可知浮力的大小等于排开水的重力，浮力的公式F 浮=ρ液gV 排，应用：通过改变自身重力改变浮力，轮船以及潜水艇、热气球
【解析】【解答】A、 当滑片向右移动时，滑动变阻器阻值减小， 电压表 的示数为 测灯泡电压， 灯泡分压变大，所以 电压表 的示数 增大，电压表 为电滑动变阻器和电灯泡两端电压，滑动变阻器阻值减小，电压表 的示数 减小，A 错误，B 正确
C、电压表 为电滑动变阻器和电灯泡两端电压， 电压表 的示数为 测量灯泡电压，当滑动变阻器
阻值为 0 时， 和 相等，C 正确。
D、由图可知，电路中电流为 0A，电压表为 4.5V，表明此时电压表直接与电源相连，所以电源电压为 4.5V， 滑动变阻器阻值为 0 时，电路中仅有电灯和定值电阻，此时电压表示数为 2.5V，所以定值电阻两端电压为
2V，根据欧姆定律可知： 定值电阻 的阻值 为 1Ω。
综上选BC。
【分析】根据电路的动态分析、电流表、电压表的连接、欧姆定律判识选项。
1、电路的动态分析：变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压，当变阻器滑片向右移动时，接入电路中的阻值变小，导致电路中的电流变大，电流表示数变大，根据欧姆定律可知
U2=UL=IRL 增大，所以 表示 图线 ，U 电源不变，所以U1=U 电源-U2 减小， 表示 图线。 2、电流表、电压表的连接：电流表与待测原件串联；电压表的与待测原件并联，连接过程需要电流正极流入负极流出，同时选择合适的量程，电压表 为电滑动变阻器和电灯泡两端电压， 电压表 的示数为
测量灯泡电压，当滑动变阻器阻值为 0 时， 和 相等
3、欧姆定律：根据该公式U=IR，电路中电流为 0A，电压表为 4.5V，=V2=2.5V，据图可知电流为 2A， 定值电阻电压为 2V，所以定值电阻阻值为 2V/2A=1Ω
【解析】【解答】机械运动： 一个物体相对于另一个物体的 位置变化；由于地球在公转和自传，所以一切物体都是运动的，参照物是用来判断其他物体是否运动的指标。
综上第 1 空为位置；第 2 空为运动；第 3 空为参照物
【分析】根据机械运动填空
1、机械运动：一个物体相对于另一个物体的 位置变化；由于地球在公转和自传，所以一切物体都是运动的。
2、参照物是用于判断其他物体运动状态的指标。
【解析】【解答】声音是由物体振动产生，真空中不能传声；声音能传递能量
综上第 1 空为振动；第 2 空为声音的传播需要介质，真空不能传声；第 3 空为能量
【分析】根据声音的产生、特点、声音传递能量的途径判识选项
1、声音产生是由物体振动产生，通过介质（固体、液体、气体）中传播，不能在真空中传播；
2、声音的特点：不同材料决定音色不同；振幅决定响度；振动频率决定音频；
3、声音能传递能量的实例：能量震碎玻璃，使得火焰动摇等
【解析】【解答】物理教科书长约 26cm，质量为 200g，根据
综上第 1 空为N，第 2 空为cm
【分析】根据常见物体的质量和长度填空
1、熟悉生活中常见的物体质量，如一枚鸡蛋为 50g，中学生质量为 50kg，书本的质量为 200g 所以重力
G=0.2kg*10N/kg=2N
2、识记生活中常见的长度、中学生身高 160cm，课桌 80cm，物理教科书长约 26cm
【解析】【解答】1m=106，所以 ， 提高汽车效率：改良热机的结构，减少排气冲程废弃的能量损失，摩擦损耗。
综上第 1 空为 0.1；第 2 空为保证热机部件间有良好的润滑
【分析】根据单位换算、机械效率填空。
1、微米和米的单位换算，1m=106
2、机械效率：有用功与总功的比值，有用功为总功与额外功之差，提高汽车效率：改良热机的结构，减少排气冲程废弃的能量损失，使用润滑油减少摩擦损耗。
【解析】【解答】光速 ，根据速度公式
综上第 1 空为 ，第 2 空为
【分析】根据速度公式计算。
1、光的特点：速度为
2、根据题目可知，光单向传播的时间为 1.25s，根据速度公式 s=vt 计算 地球到月球的距离
【解析】【解答】气压大小和海拔高度有关，海拔越高气压越小，气压越小，水沸点越低，所以高原上为了提高水的沸点，使用高压锅煮饭。
【分析】海拔越高气压越小，气压越小，水沸点越低。
【解析】【解答】机械能为重力势能和动能之和，重力势能和动能均增加，所以机械能增大，摩擦做功使得火箭表面温度升高，燃料燃烧时化学能转化为内能。
综上第 1 空为增大；第 2 空为做功；第 3 空为化学
【分析】根据机械能、改变内能的方式填空
1、机械能：机械能为动能和重力势能之和，当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时，重力势能和高度成正比，高度不变时，重力势能和质量成正比；
2、改变物体内能的方式有做功和热传递，如钻木取火、搓手取暖属于做功改变物体内能，用酒精灯热水属于热传递改变物体内能，比热容是物体的固有属性，与质量无关
【解析】【解答】并联电路电压相等为 1：1；串联电路电流相等，根据 可知 ：
综上第 1 空为 1：1；第 2 空为 2：3
【分析】根据并联电路规律，串联电路规律，功率公式为 填空
1、并联电路规律：并联电路电压相等、所以将两电阻并联，电压之比为 1：1；
2、串联电路的电路规律：串联电路，电流处处相等，所以通过两点阻电流之比为 1：1，根据功率公式
可知，电流相等，功率和电阻成正比。
【解析】【解答】奥斯特法线通电导线周围存在磁场，为电流的磁效应；根据安培定则可知，电磁铁上端为N 级， 若重物被提起并悬挂于空中，表明磁力大于重力， 若提不起， 磁力较小，增加电流或者减小电路阻值，可增加磁力， 则应将滑动变阻器滑片向左滑动。
综上第 1 空为电流的磁效应；第 2 空为；第 3 空为大于；第 4 空为左
【分析】根据电流的磁效应、安培定则、通电螺线管磁性影响因素填空
1、电流的磁效应：通电导线周围存在磁场
2、安培定则： 将右手握住通电直导线，大拇指指向导线中电流的方向，那么弯曲的四指所指的就是导线周围磁场的方向 ，所以上端为N 极；
3、通电螺线管的磁场强弱与电流、匝数有关。
【解析】【解答】并联电路总电阻的倒数为支路倒数之和，计算可知电路的总电阻为：； 根据欧姆定律
综上第一空为 15，第二空为 0.4
【分析】根据并联电路规律以及欧姆定律计算分析
1、并联电路规律：总电阻的倒数为支路倒数之和，即 ，并联电路电压相等U1=U2=6V
2、根据欧姆定律 计算通过R1 电流和 R2 电流，所以总电流为I=I1+I2
【解析】【解答】拉力沿着绳子方向指向上，重力方向竖直向下，如图所示：
平面镜成像特点为物像距离平面镜的距离相等。如图所示：
【分析】根据重力示意图、平面镜成像特点作图
1、重力示意图的画法：方向竖直向下，作用点为重心，大小为小球重力，拉力沿着绳子方向指向上；
2、平面镜成像特点：物像等大、物像等距、物像关于平面镜对称、成虚像
3、光路图的画法：物体在平面镜中的像关于平面镜对称，根据光路的图画法以及平面镜成像的特点进行作图
【解析】【解答】拉力沿着绳子方向指向上，重力方向竖直向下，如图所示：
【分析】根据重力示意图作图
重力示意图的画法：方向竖直向下，作用点为重心，大小为小球重力，拉力沿着绳子方向指向上。
【解析】【解答】 恒温箱的工作原理分为控制电路和工作电路，控制电路中温度低于 35℃，电磁继电器吸引衔铁使得电热器工作，如图所示：
【分析】根据电磁继电器工作原理作图
电磁继电器：本质为一种开关（控制电路）恒温箱的工作原理分为控制电路和工作电路，控制电路中温度低于 35℃，电磁继电器吸引衔铁使得电热器工作。
【解析】【解答】1）使用水浴法加热物体可以是物体均匀加热，小碎冰可以均匀的受热，大碎冰由于体积大且形状不规则，无法均匀受热；
综上第 1 空为使物质受热均匀；第 2 空为小碎冰
温度读数应该平视，所以选 B，据图可知，探究冰熔化的温度时间曲线，需要的工具有停表； 综上第 1 空为B；第 2 空为停表
据图可知冰有固定的熔点，所以冰是晶体，冰在 2min 开始熔化一直持续到 6min，共 4min，第 5min
处于固液混合状态；
综上第 1 空为晶体；第 2 空为冰有固定的熔点；第 3 空为 4；第 4 空为固液共存
由图可知，蜡烛不是晶体，物熔点和沸点，温度不在升高可能是由于没有持续加热的原因综上 第 1 空为没有持续加热
【分析】根据晶体与非晶体的识别、熔化温度时间曲线识别、温度计的原理及使用方法填空
1、晶体与非晶体的识别：晶体有固定的熔点，非晶体没有固定的熔点
2、熔化温度时间曲线识别：物体熔化时，温度不变（熔点），但是需要不断吸热，使用仪器有停表和温度计，使用水浴法加热物体可以是物体均匀加热
3、温度计的原理及使用方法：温度计的之作用原理为热胀冷缩，读数时，需确定分度值，视线平行液柱所对应的刻度线。
【解析】【解答】1）玻璃板的厚度和较亮的环境会影响虚像的位置和观察虚像，所以选择 2mm，较暗的环境；
综上第一空为；第 2 空、暗
使用与A 完全相同的B，来观察像与B 的大小关系，进而获得结论这样的方法为等效代替法； 综上 第 1 空为等效替代法
平面镜成像，物像等大，所以像大小不变，玻璃板右移动，物的位置不变像的位置不变； 综上第 1 空为不变；第 2 空为不变
在像位置放置光屏，观察光屏是否有像。
综上 第 1 空、将棋子 移走，在原来放置棋子 的位置放一光屏，在光屏右侧观察光屏上能否承接到像5）平面镜成像的结论时物像的关系，因此要多次改变物的位置，使用等效代替法进行观察，所以选 B。综上选B
【分析】根据平面镜成像试验填空
平面镜成像试验：实验仪器有白纸、薄玻璃板（便于确定像的位置），两个大小相同的棋子，使用 B 和棋
子A 的像进行比较，判断像物大小关系（等效代替法是使用相同的物体来观察像和物体的大小关系）
实验步骤：将玻璃垂直于白纸，在竖立的玻璃板前放置棋子，移动棋子，使与棋子的像完全重合，并及时记录相关数据；
将棋子 移走，在原来放置棋子 的位置放一光屏，在光屏右侧观察光屏上能否承接到像 （验证平面镜成像是否为虚像）
试验结论：平面镜成像特点为物像等大、物像等距、物像关于平面镜对称、成虚像
【解析】【解答】1）调零的步骤为： 把天平放在水平桌面上，将游码归零，然后调节平衡螺母，使天平横梁在水平位置 。所以遗漏的步骤： 应先用镊子将游码移至横梁标尺左端的刻度线上
综上 第 1 空为应先用镊子将游码移至横梁标尺左端的刻度线上2）当游码归零，天平右侧较轻，所以应该向右调节平衡螺母； 综上 第 1 空为右
3)根据密度公式 可知，需要测量酒精的质量和体积，故步骤为ABC
综上正确步骤为 ABC
据图可知酒精的体积为 30mL，物质的质量为砝码加游码，所以其质量为 130.4g
综上第 1 空为 30；第 2 空为 130.4
由 先已知鹅卵石的质量， 测算出的M3 的目的可以用于计算鹅卵石的质量，与步骤 重复， 所以重复；根据试验可知酒精的质量m=M4-M2+M1，酒精的体积为M1/ρ，密度公式 可知，酒
精的密度 ，电子秤示数为 0.5g，表明全部称重步骤的质量均偏大 10g，所以酒精的密度为
对比可知分母减小， 所以总体偏大。
综上第一空为 ；第 2 空为 ；第 3 空为偏大
【分析】根据测量物体密度试验进行填空。
测量物体密度试验：原理为ρ=m/v，使用的仪器为天平和量筒；
天平的使用步骤：1、调零：天平置于水平台上，将游码归零，调节平衡螺母使得指针指向刻度中央，测量为左物右码，为了准确测量液体质量需要：用天平测出空烧杯的质量记为 ，将酒精全部倒入量筒中，
用量筒测出酒精的体积记为 ； 用天平测出烧杯和酒精的总质量记为；
量筒的使用：确定分度值，视线平行对准液面最低处，进行读数。
【解析】【解答】1）当物体做匀速直线运动时，滑动摩擦力等于拉力，所以 必须用弹簧测力计沿水平方向拉着物块 做 匀速直线运动；
综上第一空为 匀速直线
据图可知 弹簧测力计的示数 2.4N； 综上 第 1 空为 2.4
乙的拉力大，表明压力一定时，接触面越粗糙 ，滑动摩擦力越大综上 第 1 空为压力一定时，接触面越粗糙
滑动摩擦力的大小与物体所受压力以及接触面光滑程度有关，所以 增大弹簧测力计的拉力 ，滑动摩擦力不变
综上第一空为不变
【分析】根据物体运动状态、摩擦力影响因素填空。
1、物体运动状态：物体做匀速直线运动时，物体受力平衡，所以弹簧测力计读数等于物体所受摩擦力
2、摩擦力影响因素：滑动摩擦力的大小只与物体所受压力以及接触面光滑程度有关，压力一定，接触面越粗糙，滑动摩擦力越大
【解析】【解答】1） 十次车祸九次快 ，表明动能与速度有关；
安全驾驶莫超载 ，表明汽车的动能与质量有关
物块被撞击得越远，说明金属球到达水平面时的动能就越 大，
控制小球的质量和下落高度，保证其余变量相同，为控制变量法，将动能转化为物块被撞击距离，使用了转换法
甲、丙两次实验只有下落高度发生变化， 分析甲、丙两图的实验现象 可知，当质量不变时，小球下落速度越大，动能越大
甲乙两次实验只有质量不同，质量越大动能越大，可以解释超载形式危险性大的原因。
综上第 1 空为速度；第 2 空为质量；第 3 空为大；第 4 空为转换；第 5 空为质量一定时，物体的速度越大，
动能越大；第 6 空为超载
【分析】根据物理学方法、动能影响因素填空
1、物理学方法：转换法：在物理实验中，某些物理量（动能、电能）难以直接观察，需要转换成容易观察的指标进行测量，如本题中动能大小难以直接测量，所以需要通过物块移动距离来表示；控制变量法： 在物理实验中，存在多个影响因素共同决定某个物理量，如动能的影响因素有：质量和速度。在探究某个单一变量对物理量的影响时，需要控制其余变量相同，如探究动能与质量的关系时，控制速度不变，探究动能与速度关系时，控制质量不变。
2、 机械能：机械能为动能和重力势能之和，当质量不变时，动能和速度成正比，速度不变时，动能和质量成正比；当质量不变时，重力势能和高度成正比，高度不变时，重力势能和质量成正比
【解析】【解答】1）小灯泡额定电压只有 2.5V，所以电压表量程为 0-3V，做图如下：
为了保护电路，连接电路时开关处于断开状态，当 滑动变阻器的滑片 在左端时，滑动变阻器电阻最大；
综上第 1 空为断开；第 2 空为左
小灯泡始终不亮，但电压表有示数，电流表无示数 ，所以灯泡发生断路； 灯泡也始终不亮，但电流表有示数，电压表无示数 则灯泡短路；
综上第 1 空为灯泡断路；第 2 空为灯泡短路
根据串联分压可知，小灯泡电压变大只需滑动变阻器阻值减小即可，因此 滑片向 右移动； 综上 第 1 为右
电压为 2.5V 时，电流为 0.2A，根据P=UI 可知，小灯泡功率P=2.5V*0.2A=0.5W；电压为 1.5V 时，电
流为 0.15A，根据欧姆定律综上第 1 空为 0.5；第 2 空为 10
电压为 1.5V 时，电流为 0.15A，根据欧姆定律 ，电压为 2.5V 时，电流为 0.2A， 根据欧姆定律 ， 灯泡的电阻总是随温度的升高而增大。
综上第一空为增
【分析】
1、电路连接的基本操作：连接电路时，为保护电路开关应断开，变阻器调节至最大阻值处，对电表进行试触，根据电表偏转角度选择合适的电表量程；同时电表的正负极接线柱要符合电流的正进负出；
2、电路故障分析：题目中电流表指针几乎没有偏转，电压表指针迅速偏转到满偏刻度外 ，表明电压表接入电路，所以和电压表并联的用电器断路， 电流表有示数，电压表无示数， 所以灯泡短路
3、电路动态分析：变阻器是通过改变接入电路的电阻长度进而改变电路的电流和电压，当变阻器滑片向右移动时，接入电路中的阻值变小，导致电路中的电流变大，电流表示数变小，使得电灯泡电压增大； 4、欧姆定律：根据 U=IR，当电压为 1.5V，电流为 0.15A，可计算灯泡电阻 10Ω
5、电功率公式：额定电压为 2.5V，额定电流为 0.2A，所以额定电功率为P=2.5V*0.2A=0.5W
【解析】【分析】根据做功公式、效率公式以及滑轮的距离关系计算
有用功即为物体克服重力做功，根据题目可知重物的重力为 120N，提升高度为 6m 根据重力做功公式计算；提升重物的时间为 20s，有用功功率 计算；
根据 1）可计算有用功 W 有，根据效率公式 计算机械效率
根据滑轮组绳子移动距离为重物移动距离的 n 倍，n 为动滑轮连接绳子数，可知动滑轮绳子移动距离为
12m，根据做功公式 计算拉力。
【解析】【分析】1）根据吸热公式 Q=cmΔt 代数计算 汤需要吸收的热量 ；
根据做功公式可知高温档时，电路做功为 W 高温=Pt，根据效率公式 计算；
由电路图可知结合功率公式 可知，电阻越大，功率越低，挡电路处于高温挡时，电路中只有
R1，根据功率公式 可计算 R1，低温挡时电路中 R1 和R2 串联，根据功率公式 可计算R1+R2， 进而计算R2。
【解析】【分析】1）由图可知，R1 和R2 串联，电压表V1 测量R1 的电压，电压表V2 测量R2 的电压，根据串联电路总电压为各用电器电压之和可知 U2=U-U1；
2）根据串联电路电流处处相等可知，通过 R2 的电流为 0.4A，欧姆定律可知
一、填空题
九年级（上）期末考试物理试题
如图是我国古代发明的取火器的模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过的方式，使筒内空气内能增加，温度升高，达到艾绒的着火点。
如图所示，电源电压不变，R2 的电阻为 20Ω，闭合开关后，电压表的示数为 2V，电流表的示数为 0.2A，则电源电压为V。
如图所示电路中，已知 等于 ，在开关 断开时，电压表示数为 ，当开关 闭合时，电压表示数为 ，则电阻 阻值为。
4．2023 年 1 月 9 日，我国在文昌航天发射场使用长征七号改运载火箭，成功将实践二十三号卫星发射升空。运载火箭一般使用液态氢作为燃料，完全燃烧 3kg 液态氢放出的热量全部被水吸收能将 kg、初温为 20℃的水在一个标准大气压下加热至沸腾。[c 水＝4.2×103J/（kg•℃），q 液态氢＝1.4×108J/kg]
如图所示，用大小为 F 的拉力将重为 G 的物体沿倾角为 30°的斜面由底端匀速拉至顶端（不考虑物体的大小），已知物体与斜面间的摩擦力大小 f 为物重 G 的 0.5 倍，该过程中斜面的机械效率为 。
如图所示，一台家用电器单独接进家庭电路工作 ，电能表的表盘旋转 240r。该用电器的实际功
率是W。
汽车发动机工作时把内能转化为机械能，当汽油在发动机内燃烧不充分时会冒“黑烟”，这时发动机的效率（“升高”、“不变”、“降低”）
小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象。由图象可知，甲、乙两电阻并联时的等效电阻是。
如图所示电路， ， ，开关闭合后，通过 的电流为 1A，则 通电 1min 产生的热量是J。
有两只灯泡，L1 规格为“12V 6W”、L2 规格为“12V 12W”，它们的电流随电压的变化关系如图，若将L1、L2 并联接在 8V 的电源上，此时 L1、L2 的电功率之比为。
二、选择题
有两个都不带电的验电器 A 和B，当把与丝绸摩擦过的玻璃棒接触A 验电器的金属球后，金属指针
张开，B 验电器的金属指针也张开了，如图所示（）
丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
当玻璃棒接触 A 验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器 A 带正电
当金属棒把A、B 两验电器连起来时，B 验电器由于失去电子带正电
当金属棒把A、B 两验电器连起来时，瞬间电流方向从验电器 B 到验电器A
如图，在光滑的水平台面上，一轻质弹簧左端固定，右端连接一金属小球，O 点是弹簧保持原长时小球的位置。压缩弹簧使小球至 A 位置，然后释放小球，小球就在 A、B 间做往复运动（已知 AO=OB）。下列说法正确的是（ ）
小球在往复运动过程中机械能守恒B．小球在 O 点动能最大
C．小球从 B 往 A 运动过程中速度不断增大
D．小球在往复运动过程中所受弹力方向不变
有一个转速为 3600r/min 的四冲程汽油机，如图所示，为该汽油机某冲程的示意图，则下列说法不正确的是（）
汽油机的效率越高，做功越快
这是汽油机的压缩冲程，机械能转化为内能C．汽油机的该冲程是靠飞轮惯性完成的
D．汽油机正常工作时，1s 对外做功 30 次
如图所示，小明将两只灯泡 L1、L2 串联在电路中。闭合开关后，发现：灯泡 L1 较亮，灯泡L2 较暗， 这现象说明（）
通过两只灯泡的电流不相同B．两只灯泡的电阻可能相等
C．两只灯泡的额定功率一定不相同D．两只灯泡两端的电压一定不相同
如图是分拣计数装置简化电路。 为定值电阻， 为光敏电阻，当有光遮挡时 电阻变小，激光被
遮挡一次，由电压表改装而成的计数器会自动计数一次。闭合开关，激光被遮挡瞬间，下列说法错误的是
（）
A． 的阻值变小B．通过 的电流变小
C． 的功率变大D． 两端的电压变大
汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关 S1 闭合，若未系安全带， 则开关S2 断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关 S2 闭合，指示灯熄灭，蜂鸣器不工作．图设计的电路图正确的是（）
B．
C．D．
定值电阻 R 和小灯泡L 接在如图甲的电路中，其两者的 图像如图乙所示，则（）
图中曲线 B 表示电阻 R 的 关系图像
当电源电压为 2V 时，R 与灯泡L 电阻之比为 2 比 1
当电流表示数为 时，电阻 R 的实际功率为
若将电阻 R 和小灯泡L 串联接在电压为 3V 的电源两端，电路消耗的总功率为
三、实验题
如图所示，在“探究影响重力势能大小的因素”实验中，有三个实心的、大小相同的铁球 A、铁球 B 和塑料球 C， 球 A、C 离沙地高度相同。现让三个球同时由静止释放，球落到沙地上的状态如图中虚线球所示。
B.
C.D.
根据 A、B、C 三个小球在沙地中下陷的深度可以判断出释放前小球的做功本领最大；
比较球 A、C 可得出重力势能大小与的关系；
小球在下落过程中，重力会对小球做功，则重力对小球做功大小与时间关系图应是。
小明和同学们在探究“电流与电压的关系”的实验中，电源电压保持 3V 不变。
请用笔画线代替导线，帮助小明将图甲中实物电路连接完整，要求滑片P 向 B 端滑动时，电流表的示数变大；
实验中测得五组数据，并绘制出定值电阻 R 的 图像如题图乙所示。由图像可得实验结论：；
结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于。
用图甲所示电路测量额定电压为 2.5V 的小灯泡的电阻，电源电压为 3V。
闭合开关，小灯泡不亮，电压表和电流表均无示数，可能是 （选填序号）；
A．小灯泡短路B．小灯泡断路
C．滑动变阻器短路D．滑动变阻器断路
实验记录的数据如上表所示，其中第 4 次实验时电压表的示数如图乙所示，接下来测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向（选填“左”或“右”）端移动；
由实验数据可知，小灯泡正常发光时的电阻为Ω（保留 1 位小数）。
四、计算题
一辆在水平路面上沿直线匀速行驶的货车，行驶时所受的阻力始终为车总重的 0.1 倍，货车（含驾驶员）空载时重为 。求：
货车以 36km/h 的速度空载匀速行驶时，10s 内货车牵引力做的功；
当货车装载 的货物以 20km/h 的速度匀速行驶时，货车牵引力的功率。
如图所示的电路中，电源电压为 6V，且保持不变。电阻 R1 为 8Ω，R2 为 4Ω，当开关闭合后，求：
实验次数
1
2
3
4
5
电压 U/V
0.6
1.0
1.5
2.5
电流 I/A
0.16
0.2
0.24
0.26
0.3
电阻 R/
通过 R1 的电流；
电压表的示数。
如图甲所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片 P 从 a 端移到 b 端，两电表示数变化关系用图乙线段表示，求：
电源电压；
滑片P 滑到中点时电路消耗的总功率。
答案
【解析】【解答】封闭的气体被推杆压缩过程中，活塞对气体做功，所以气体内能增加，则温度升高，达到艾绒的着火点，使艾绒燃烧起来。
【分析】猛推推杆时间较短，气体来不及吸、放热，主要是外力对气体做功，气体内能增加，温度升高。
【解析】【解答】由电路图可知，R1 与R2 串联，电压表测R1 两端的电压，电流表测电路中的电流，则根据欧姆定律，求得 R2 两端的电压 ；根据串联分压，可求得电源电压 U=U1+U2=2V
＋4V=6V。
【分析】由电路图可知，R1 与R2 串联，电压表测R1 两端的电压，电流表测电路中的电流；根据欧姆定律求出R2 两端的电压，根据串联电路的电压特点求出电源电压。
【解析】【解答】开关 S 断开时，电路为 R 的简单电路，电源电压全部加在R1 上，电压表示数为 6V，所以电源电压为 6V；当开关S 闭合时，R1 和R2 的串联在电路中，电压表测 R2 两端的电压，电压表示数为2V，则U2= 2V，串联电路总电压等于各部分电压之和，则R2 两端的电压为U1=U-U2= 6V-2V=4V，串联
电路各处电流相等，根据欧姆定律可得此时通过电路的电流 ，电阻R2 的阻值为 。
【分析】开关S 断开时，电路为 R1 的简单电路，电源电压全部加在R1 上，电压表示数即电源电压，当开
关S 闭合时，R1 和R2 的串联在电路中，电压表测 R2 两端的电压，根据串联电路电压规律计算 R2 两端的电压，根据串联电路电流特点结合根据欧姆定律计算此时通过电路的电流，根据欧姆定律计算电阻 R2 的阻值。
【解析】【解答】若完全燃烧 3kg 液态氢会放出的热量 Q 放=mq= 3kg×1.4x108J/kg= 4.2x108J，完全燃烧 3kg
液态氢放出的热量全部被水吸收，所以水吸收的热量 Q 吸= Q 放=4.2 x108J，水的质量
。
【分析】根据Q 放= mq 得出完全燃烧 3kg 液态氢会放出的热量；全部被水吸收，根据Q 吸=Q 放得出水吸收的热量，根据Q 吸= cm(t-t0)得出水的质量。
【解析】【解答】设斜面长为 s，斜面高为h，因为在直角三角形中 30°角所对的直角边等于斜边的一半， 所以s =2h，拉力做的有用功为 W 有= Gh，物体与斜面间的摩擦力大小 f=0.5G，拉力做的额外功为 W 额=fs= 0.5Gx2h=Gh，拉力所做总功为W 总=W 有+W 额= Gh+Gh =2Gh，斜面的机械效率为
。
【分析】利用W 有=Gh 求出有用功，根据W 额= fs 求出额外功，拉力做的总功等于拉力做的有用功和额外功之和，斜面的效率等于有用功与总功之比；在直角三角形中 30°角所对的直角边等于斜边的一半，物体与斜面间的摩擦力大小为物重 G 的 0.5 倍。
【解析】【解答】1200r/(kW·h)表示的是电路中每消耗 1kW·h 的电能，电能表的转盘转 1200r，转盘转动 240r
用电器消耗的电能为 W= ；用电器的功率为
。
【分析】已知电能表的相关参数，即可求出电能表传动一定的圈数，用电器所消耗的电能；再根据电功率的定义式即可求出用电器的实际电功率。
【解析】【解答】汽油在发动机内燃烧不充分时消耗能量将会增加，发动机的机械效率是有用功与消耗总功的比值，故机械效率降低。
【分析】汽油在发动机内燃烧不充分时，机械效率降低。
【解析】【解答】由 I-U 图线知，U 甲=4V 时，I 甲= 0.2A，U 乙 = 4V 时，I 乙=0.6A，则由欧姆定律，求得
， ，电阻并联，根据并联后的总电阻的倒数等于各并联电阻的倒数之和。所以有 ， 即，解得 R 并=5Ω。
【分析】利用图象中的I-U 图线对应的具体电流和电压值分别求出甲、乙两导体的电阻值，然后再求出并
联后的等效电阻。
【解析】【解答】由图可知，闭合开关，R1、R2 并联，知道 R1 的阻值和通过 R1 的电流；由欧姆定律可知，
R1 两端的电压为U1= I1R1= 1A×6Ω=6V；根据并联电路的电压特点可知，R2 两端的电压U2=U1=6V；R2 是
纯电阻用电器，则 R2 通电 1min 产生的热量为 。
【分析】由图可知，闭合开关，R1、R2 并联，知道 R1 的阻值和通过 R1 的电流，利用欧姆定律求出R1 两
端的电压，根据并联电路的电压特点可知R2 两端的电压，利用公式 求出R2 通电 1min 产生的热量。
【解析】【解答】若将 L1、L2 并联接在 8V 的电源上，由并联电路的电压规律可知，L1、L2 两端的电压为U=U1=U2= 8V；由图象可知，此时通过 L1、L2 的实际电流分别为 I1=0.4A，I2= 0.8A，则L1、L2 的电功率之比为P1： P2=UI1： UI2=I1： I2=0.4A：0.8A=1：2。
【分析】若将 L1、L2 并联接在 8V 的电源上，根据图象可知读出实际通过灯泡的电流，利用 P=UI 求出L1、
L2 的电功率之比。
【解析】【解答】A、丝绸与玻璃棒摩擦时，玻璃棒失去电子带正电，丝绸得到电子而带负电，故 A 不符合题意；
B、当带正电的玻璃棒接触 A 验电器的金属球时，验电器 A 的一部分电子向玻璃棒转移，验电器A 失去电子带上了正电，故 B 不符合题意；
CD、当金属棒把A、B 两验电器连起来时，因原来验电器A 带正电，验电器B 的一部分电子向验电器 A 转移，B 验电器由于失去电子而带正电，电子从B 向A 移动，电流的方向与电子定向移动方向相反，瞬间电流方向从验电器 A 到验电器B，故C 符合题意，D 不符合题意；
故答案为：C。
【分析】丝绸与玻璃棒摩擦时，玻璃棒失去电子带正电，丝绸得到电子而带负电；当带正电的玻璃棒接触验电器的金属球时，验电器的一部分电子向玻璃棒转移，验电器失去电子带上了正电；电流的方向为正电荷定向移动的方向，与负电荷定向移动的方向相反。
【解析】【解答】A、小球在光滑的水平台面上 AB 间做往复运动，且AO=OB，这表明小球和弹簧的整体机械能是守恒的，在任一位置，小球的动能与弹簧的弹性势能的总和保持不变，小球在往复运动过程中机械能不守恒，故 A 错误；
BC、小球从 A(或B)位置运动到O 位置的过程中，弹簧的形变程度变小，弹性势能变小，小球的速度变大， 动能变大，弹簧的弹性势能转化为小球的动能，到达 O 点时，弹簧的弹性势能全部转化为小球的动能，弹性势能为零，小球的动能最大；从 0 到B(或A)的过程中，弹簧的形变程度变大，弹性势能变大，小球的动能转化为弹簧的弹性势能，所以整个过程中小球在 O 点动能最大，小球从 B 往A 运动过程中速度先增大后减小，故B 正确，C 错误；
D、小球在往复运动过程中弹簧在 AO 段是缩短的，弹力方向向右，弹簧在 OB 段是伸长的，弹力方向向左，所受弹力方向不同。故 D 错误。
故答案为：B。
【分析】动能的大小与速度、质量有关；弹性势能的大小与弹性形变程度的大小有关；小球在AB 间做往复运动，AO=OB，且水平台面是光滑的，则小球和弹簧的机械能是守恒的。
【解析】【解答】A、由热机效率的概念可知，效率与做功快慢无关，故 A 错误；
B、图中的进、排气门都关闭，活塞上行，因此这是压缩冲程，将机械能转化为内能，故 B 正确；
C、压缩冲程是靠飞轮惯性完成的，故 C 正确；
D、飞轮转速是 3600r/min，表示 1 分钟飞轮转动 3600 圈，要经过 7200 个冲程，对外做功 1800 次，1s 对外做功 30 次，故D 正确；
故答案为：A。
【分析】热机效率是指有效利用的能量与燃料完全燃烧放出的热量的比值；根据气门和活塞的状态判断是哪个冲程；汽油机的做功冲程对外做功，将内能转化为机械能，压缩冲程将机械能转化为内能；内燃机的四个冲程中，只有做功冲程对外做功，其它三个冲程都是依靠惯性完成的；热机完成一个工作循环，要经过 4 个冲程，燃气对外做功 1 次，活塞往返 2 次，飞轮转动 2 周，比例关系为 4：1：2：2。
【解析】【解答】A、串联电路中电流处处相等，图中的两盏灯串联接入电路，故通过两灯的电流相等，故
A 错误；
B、通过两灯的电流相等，根据 P=I2R 可知，较亮的灯的电阻较大，灯泡 L1 较亮，灯泡 L2 较暗，灯泡L1
电阻大，灯泡L2 电阻小，故B 错误；
C、通过两灯的电流相等，灯 L 电阻较大，根据 U=IR 可知，灯L1 两端电压较大，故 C 正确；
D、灯泡 L 电阻大，灯泡L2 电阻小，根据P=I2R 可知，若灯泡L1 的额定电流比L2 的小，有可能两灯的额定功率相同，故 D 错误；
故答案为：C。
【分析】串联电路中电流处处相等；通过两灯的电流相等，根据P=I2R 分析两灯的电阻大小关系；通过两灯的电流相等，已分析得出电阻的大小关系，根据 U=I2R 分析两灯的电压大小关系；已知两灯的电阻大小关系，可根据P=I2R 分析额定功率的大小关系。
【解析】【解答】AB、根据电路图可知，两电阻串联，计数器(电压表)测 R2 两端的电压；闭合开关，激光被遮挡瞬间，电阻 R2 变大，由串联电阻的规律可知，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，通过 R2 的电流变小，故A 错误，B 正确；
CD、根据U = IR 可知，电流变小时，R1 两端的电压变小，根据P =UI 知R1 的功率变小，故 CD 错误； 故答案为：B。
【分析】两电阻串联，计数器(电压表)测R2 两端的电压，已知当有光照射时电阻变小，据此分析激光被遮挡瞬间电阻R2 变化，由串联电阻的规律和欧姆定律分析电路的电流变化；
根据U=IR 确定R1 两端电压的变化，由串联电路电压的规律分析计数器两端的电压变化，根据P=UI 分析
R 功率的变化。
【解析】【解答】由电路图可知，
A、系上安全带时开关 S2 闭合，会造成电源短路，A 不符合题意；
B、当乘客坐在副驾驶座椅上时，开关 S1 闭合，蜂鸣器和指示灯均工作，系上安全带后开关 S2 闭合，蜂鸣器和指示灯被短路均不工作，此时电路安全，B 符合题意；
C、只有当乘客坐在副驾驶座椅上且系上安全带时，两开关闭合，蜂鸣器和指示灯才工作，C 不符合题意； D、当乘客坐在副驾驶座椅上时，开关 S1 闭合，蜂鸣器和指示灯均工作，系上安全带后开关S2 闭合，蜂鸣器和指示灯仍工作，D 不符合题意．
故答案为：B
【分析】导线和用电器并联时，用电器短路，不能工作。
【解析】【解答】
A、由图甲可知，定值电阻R 和小灯泡L 并联，电流表测干路电流；由欧姆定律可知，通过定值电阻的电流与其两端的电压成正比，定值电阻的 I-U 关系图像为过原点的一条斜直线，因此 A 为电阻R 的I-U 关系图像，由于灯泡的电阻随着温度的变化而变化，灯泡 L 的I-U 关系图像为一条曲线，因此 B 为灯泡L 的I-U 关系图像，故A 错误；
B、由并联电路的电压特点可知，定值电阻 R 与灯泡L 两端的电压均为 2V，由图乙可知，此时通过R 的
电流为0.4A，通过L 的电流为0.2A，由欧姆定律可知，此时R 与灯泡L 电阻之比，
故B 错误；
C、由并联电路的电压特点可知，定值电阻 R 与灯泡L 两端的电压相等，由图乙可知，当定值电阻 R 与灯泡L 两端的电压为 1.5V 时，通过R 的电流为 0.3A，通过L 的电流为 0.1A，由并联电路的电流特点可知， 电流表的示数为 I=IR’+IL’=0.3A+0.1A=0.4A，符合题意，则电阻 R 的实际功率为PR '= UR'IR'=1.5V×0.3A=0.45W，故C 错误；
D、由串联电路的电流可知，通过定值电阻 R 和灯泡L 的电流相等，由图乙可知，当电路中的电流为 0.2A 时，R 两端的电压为 1V，L 两端的电压为 2V，由串联电路的电压特点可知，此时电源电压为 U 串=UR 串+UL 串=1V+2V=3V，电路消耗的总功率为 P 串=U 串I 串=3Vx 0.2A=0.6W，故D 正确；
故答案为：D。
【分析】由图甲可知，定值电阻 R 和小灯泡L 并联，电流表测干路电流；根据欧姆定律可知通过定值电阻的电流与其两端的电压成正比结合图乙可知定值电阻的 I-U 图像，根据灯泡的电阻随着温度的变化而变化结合图乙可知灯泡的 I-U 图像；根据并联电路的电压特点可知定值电阻 R 与灯泡 L 两端的电压，根据图乙可知此时通过定值电阻 R 和灯泡L 的电流，根据欧姆定律求出此时R 与灯泡L 电阻之比；根据并联电路的电压和电流特点结合图乙可知定值电阻 R 和灯泡L 两端的电压和通过的电流，根据 P=UI 求出此时电阻R 的实际功率；根据串联电路的电流和电压特点结合图乙可知电路中的电流和定值电阻R 与灯泡L 两端的电压，根据 P=UI 求出电路消耗的总功率。
【解析】【解答】(1)小球释放前的重力势能越大，小球的能量就越多，做功本领越强，则小球陷入沙中越深；图中铁球A 陷入沙中的深度最大，说明铁球A 的重力势能最大；
比较A、C 两球可知，两球所处的高度相同，A 是铁球，C 是塑料球，铁球A 的质量大，A 球陷入沙的
深度大，因此得出的结论是：物体所处的高度相同时，质量越大，物体的重力势能越大；
小球在单位时间内下落的高度越来越大，即小球下落过程中速度逐渐增大，根据 W= Gh 可知，单位时间内重力对该球做功也越来越多，故 D 正确。
【分析】(1)本实验中把小球的重力势能转化成小球陷进沙坑的深度来比较各小球重力势能的大小的，这种研究问题的方法叫转换法；
重力势能的大小与物体的质量和被举的高度有关；比较 A、C 两球找出相同因素和不同因素，根据小球陷进沙坑的深度比较重力势能的大小，结合控制变量法的思想得出结论；
先根据小球下落速度的变化中得出单位时间内物体下落高度的变化，再根据 W=Gh 即可判断小球重力做功与时间关系的图象。
【解析】【解答】(1)要求滑片 P 向B 端滑动时，电流表的示数变大，说明变阻器接入电路的电阻减小，变阻器的D 端接入电路，据此连接电路，完整电路如图所示；
由图乙可知，定值电阻 R 的I-U 图像是一条过原点的倾斜直线，符合正比例的特点，据此得出结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
由图乙知定值电阻两端电压最小为 0.5V，即Ur=0.5V 时，I=0.1A，根据串联电路电压规律知，此时滑动变阻器两端的电压最大，滑动变阻器两端电压为 UP=U 总-UR=3V-0.5V=2.5V，由串联分压规律知此时滑
动变阻器接入电路的电阻最大，此时滑动变阻器的电阻 ，故本实验所用滑动变阻
器的最大阻值应不小于 25Ω。
【分析】(1)要求滑片 P 向B 端滑动时，电流表的示数变大，说明变阻器接入电路的电阻减小，变阻器的 D
端接入电路，据此连接电路；
定值电阻R 的I-U 图像是一条过原点的斜直线，符合正比例的特点，据此得出结论；
根据串联电路电压规律知，当定值电阻两端电压最小时，滑动变阻器两端的电压最大，由串联分压规律知滑动变阻器接入电路的电阻最大，由欧姆定律可得到本实验所用滑动变阻器的最大阻值应不小于多少。
【解析】【解答】(1)闭合开关，小灯泡不亮，电流表无示数，说明是发生断路，电压表也无示数，说明电压表两端没有与电源连通，则可能是滑动变阻器断路。故 ABC 不符合题意，D 符合题意，故答案为 D。(2)如图乙所示，电压表选用小量程，分度值为 0.1V，示数为 2V，要测量小灯泡正常发光时的电阻，应增大灯泡的电压直至为 2.5V，根据串联分压原理，应减小变阻器的阻值，即滑片向右端移动；
(3)由实验数据可知，小灯泡正常发光时电压为 2.5V，电流为 0.3A，则正常发光时的电阻
。
【分析】(1)闭合开关，小灯泡不亮，电流表无示数，说明是发生断路，电压表也无示数，说明电压表两端没有与电源连通进行分析；
根据电压表的量程和分度值读出图乙中电压表的示数；测量小灯泡正常发光时的电阻，应增大灯泡的电
压直至为 2.5V，根据串联分压原理分析；
由实验数据可知，小灯泡正常发光时电压和电流，由欧姆定律可得正常发光时的电阻。
【解析】【分析】(1)根据题意求出货车行驶过程中受到的阻力，由于货车匀速行驶，处于平衡状态，受到平衡力作用，由二力平衡的条件可得出货车的牵引力；已知货车的速度和行驶时间，利用 s=vt 可求出货车行驶的路程，再利用 W= Fs 求出货车牵引力做的功；
(2)由二力平衡的条件可得出货车此时受到的牵引力，利用 P=Fv 即可求出牵引力做功的功率。
【解析】【分析】（1）由电路图可知，两电阻串联，电压表测 R1 两端电压；已知两电阻大小，可求串联后的总电阻；已知总电阻和电源电压，根据欧姆定律，即可求出电路中的电流；
（2）根据串联电路中电流处处相等，即可知 R1 的电流，根据欧姆定律，可求出 R1 两端的的电压，即为 电压表的示数。
【解析】【分析】（1）根据图甲可知，当滑片在 b 端时，只有R1 接入电路，此时电路电流最大，由 U-I 图像可知，当电路最大电流为 0.6A 时，所以电源电压可由欧姆定律求得；
（2）由电路图可知，滑片在a 端时，滑动变阻器阻值全部接入电路，且R1 与R2 串联，电压表测R2 两端电压，电流表测电路中电流，由 U-I 图像可知，此时电路中的电流和滑动变阻器两端电压，根据欧姆定律， 可求出滑动变阻器最大阻值以及滑片在ab 中点时电路中的电流，再根据P=UI 即可求出电路消耗的总功率。
