甘肃省定西市2024年九年级（上）期末物理模拟试题四套附答案

这是一份甘肃省定西市2024年九年级（上）期末物理模拟试题四套附答案，共38页。试卷主要包含了选择题，填空题，识图，实验探究题，简答及计算题，计算题等内容，欢迎下载使用。

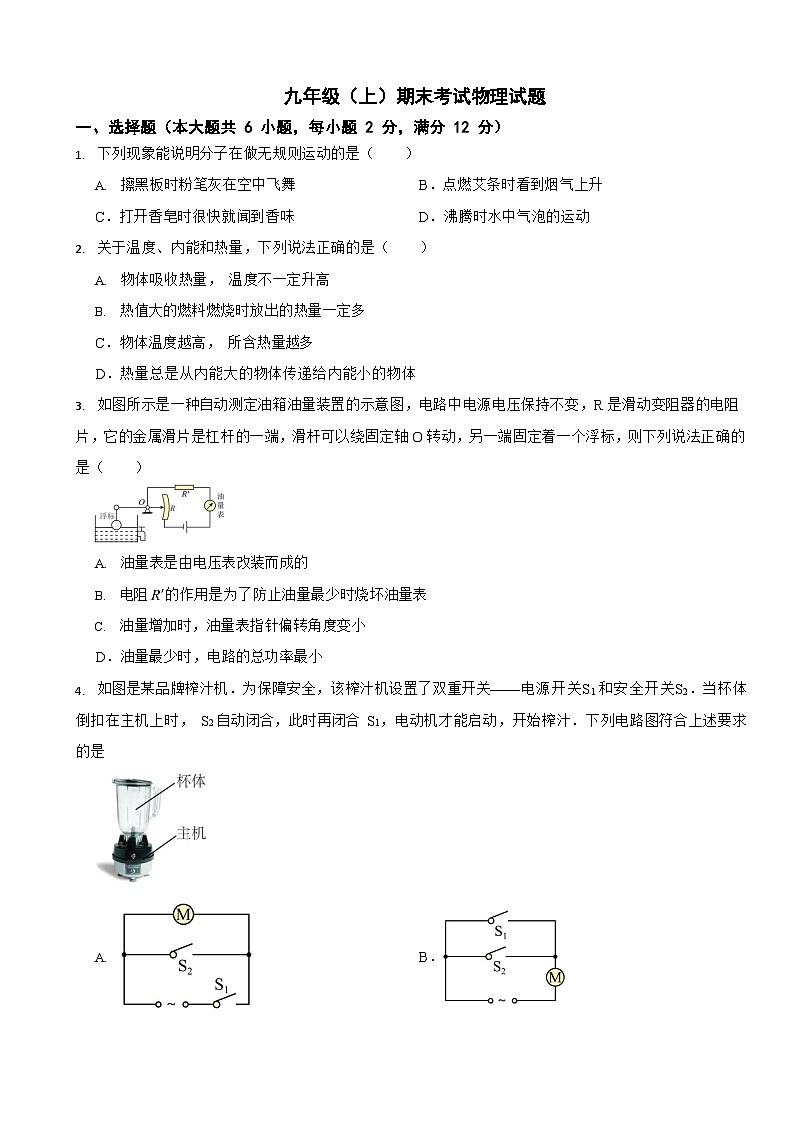

下列现象能说明分子在做无规则运动的是（）
擦黑板时粉笔灰在空中飞舞B．点燃艾条时看到烟气上升
C．打开香皂时很快就闻到香味D．沸腾时水中气泡的运动
关于温度、内能和热量，下列说法正确的是（）
物体吸收热量， 温度不一定升高
热值大的燃料燃烧时放出的热量一定多C．物体温度越高， 所含热量越多
D．热量总是从内能大的物体传递给内能小的物体
如图所示是一种自动测定油箱油量装置的示意图，电路中电源电压保持不变，R 是滑动变阻器的电阻片，它的金属滑片是杠杆的一端，滑杆可以绕固定轴 O 转动，另一端固定着一个浮标，则下列说法正确的是（）
油量表是由电压表改装而成的
电阻 的作用是为了防止油量最少时烧坏油量表
油量增加时，油量表指针偏转角度变小D．油量最少时，电路的总功率最小

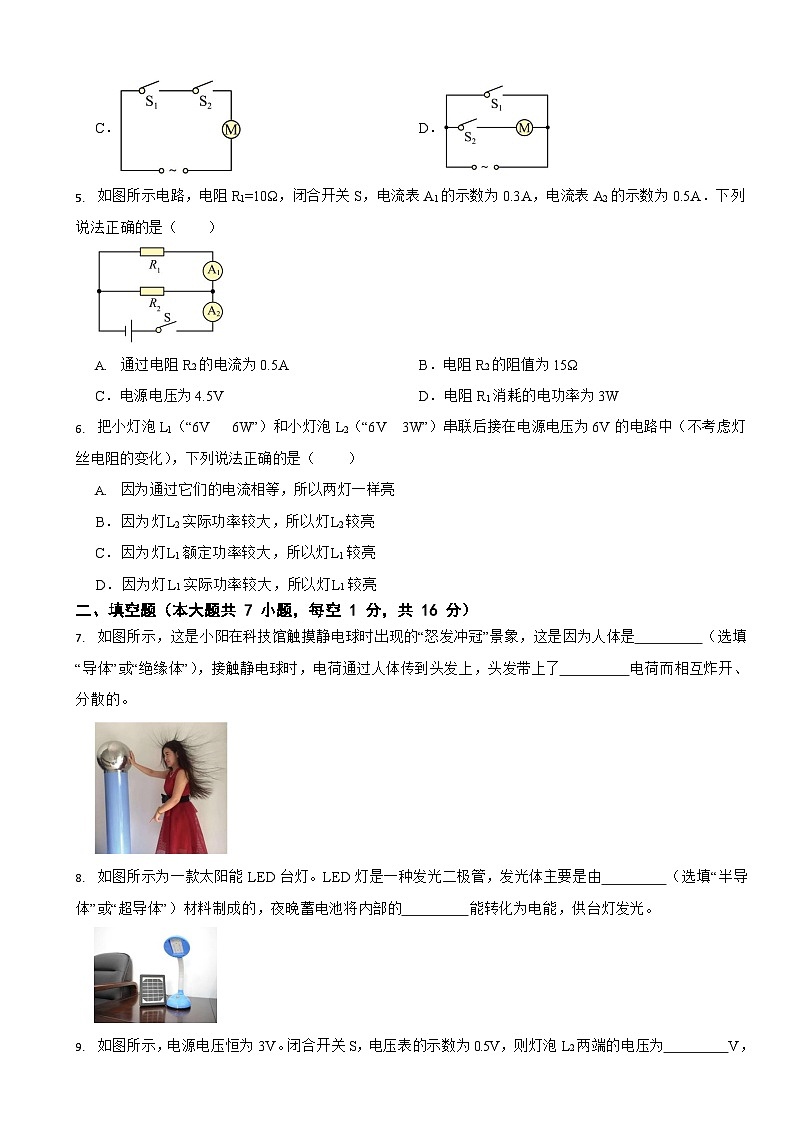

如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1 和安全开关S2．当杯体倒扣在主机上时， S2 自动闭合，此时再闭合 S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是
B．
C．D．
如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1 的示数为 0.3A，电流表A2 的示数为 0.5A．下列说法正确的是（）
通过电阻R2 的电流为 0.5AB．电阻R2 的阻值为 15Ω
C．电源电压为 4.5VD．电阻R1 消耗的电功率为 3W
把小灯泡L1（“6V6W”）和小灯泡L2（“6V3W”）串联后接在电源电压为 6V 的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）
因为通过它们的电流相等，所以两灯一样亮B．因为灯L2 实际功率较大，所以灯L2 较亮
C．因为灯L1 额定功率较大，所以灯L1 较亮
D．因为灯L1 实际功率较大，所以灯L1 较亮
二、填空题（本大题共 7 小题，每空 1 分，共 16 分）
如图所示，这是小阳在科技馆触摸静电球时出现的“怒发冲冠”景象，这是因为人体是（选填“导体”或“绝缘体”），接触静电球时，电荷通过人体传到头发上，头发带上了 电荷而相互炸开、分散的。
如图所示为一款太阳能 LED 台灯。LED 灯是一种发光二极管，发光体主要是由（选填“半导体”或“超导体”）材料制成的，夜晚蓄电池将内部的能转化为电能，供台灯发光。

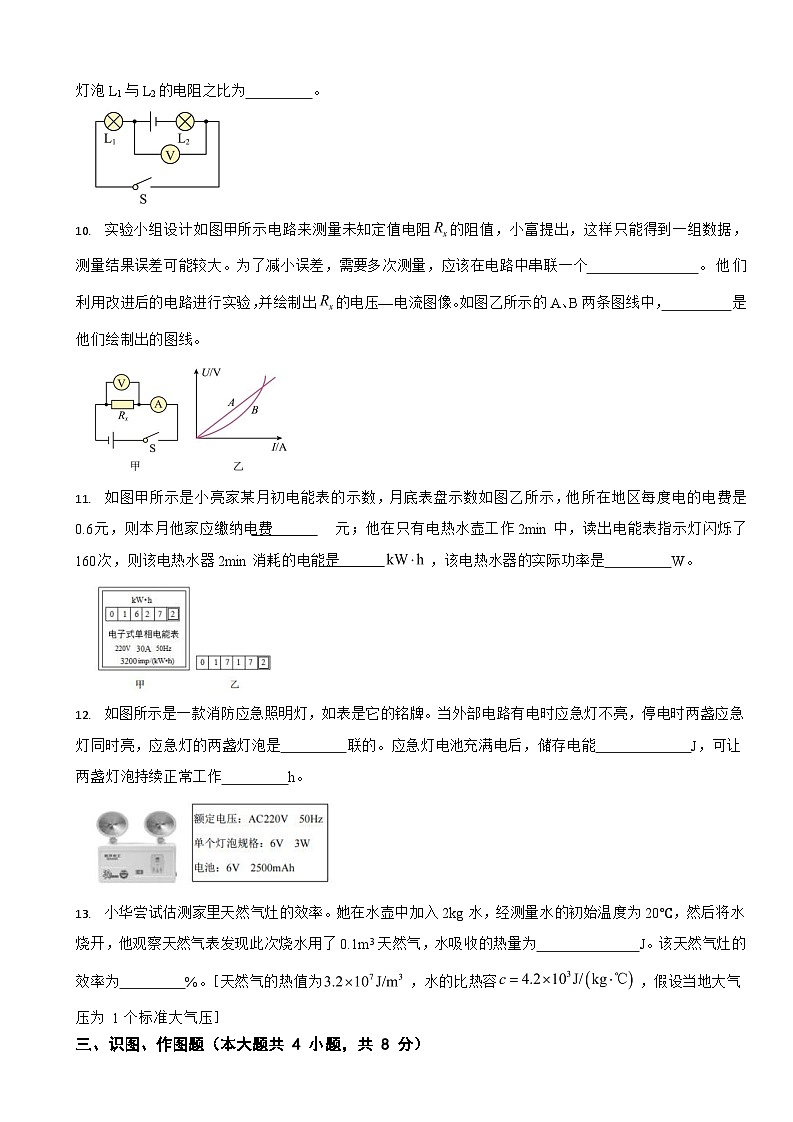

如图所示，电源电压恒为 3V。闭合开关 S，电压表的示数为 0.5V，则灯泡 L2 两端的电压为V，
灯泡L1 与L2 的电阻之比为。
实验小组设计如图甲所示电路来测量未知定值电阻 的阻值，小富提出，这样只能得到一组数据， 测量结果误差可能较大。为了减小误差，需要多次测量，应该在电路中串联一个。他们利用改进后的电路进行实验，并绘制出 的电压—电流图像。如图乙所示的 A、B 两条图线中，是他们绘制出的图线。
如图甲所示是小亮家某月初电能表的示数，月底表盘示数如图乙所示，他所在地区每度电的电费是 0.6元，则本月他家应缴纳电费 元；他在只有电热水壶工作 2min 中，读出电能表指示灯闪烁了160次，则该电热水器 2min 消耗的电能是，该电热水器的实际功率是W。
如图所示是一款消防应急照明灯，如表是它的铭牌。当外部电路有电时应急灯不亮，停电时两盏应急灯同时亮，应急灯的两盏灯泡是联的。应急灯电池充满电后，储存电能J，可让两盏灯泡持续正常工作h。
小华尝试估测家里天然气灶的效率。她在水壶中加入 2kg 水，经测量水的初始温度为 20℃，然后将水烧开，他观察天然气表发现此次烧水用了 0.1m3 天然气，水吸收的热量为J。该天然气灶的
效率为%。［天然气的热值为，水的比热容 ，假设当地大气
压为 1 个标准大气压］
三、识图、作图题（本大题共 4 小题，共 8 分）
如图甲所示，两个压紧在一起的铅块能吊着钩码不动，说明分子间存在相互作用的力，如图乙所示，用酒精灯加热试管中的水，当水沸腾一段时间以后，塞子被试管内水蒸气推出，说明液体变成气体后分子间距离 （选填“变大”“不变”或“变小”）。
如图甲所示，小方从滑梯上滑下时感觉屁股发热，这是通过的方式将增大了内能。图乙中
（选填“A”或“B”）汽油机的工作过程与这一过程中能量的转化是一致的。
夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气产生流动。请在图中圆圈上画上箭头表示空气流动方向。
如图所示，请根据实物图在虚线框中画出对应的电路图。
四、实验探究题（本大题共 2 小题，每空 1 分，共 16 分）
在探究“电流与电阻的关系”的实验过程中，小明选择了 5Ω、10Ω、15Ω、20Ω、25Ω五个电阻进行实验，电源电压为 6V，电路图如图甲所示。
请用笔画线代替导线将图乙中未完成的电路完成，且使变阻器滑片向右移动时电流表示数变大；
按照电路图连接电路过程中，开关应该处于状态；
连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压。造成这一现象的原因可能是 （填字母）；
A．电阻断路B．电流表坏了
C．滑动变阻器短路D．电阻短路
排除电路故障进行实验。根据电路图，实验中，当把 5Ω的电阻换成 10Ω的电阻后，应把变阻器滑片向（填“左”或“右”）滑动，直到电压表的示数为V；
在学习物理的过程中，经常会用到一些科学研究方法。下列事例中运用科学研究方法与本实验相同的是；
研究两个力的共同作用效果时，引入“合力”的概念； B．研究分子运动规律时，运用扩散现象；
C．研究电阻跟材料的关系时，保证长度和横截面积相同。
由图象可以得出结论：；
为完成整个实验，应该选取最大阻值不小于Ω的滑动变阻器。
在“测量小灯泡的电功率”的实验中，小铭同学选用的电源电压为 6V，小灯泡额定电压为 2.5V。
“测量小灯泡的电功率”实验的原理是；
闭合开关，移动滑片P 到某一点时，电压表示数（如图乙所示）为V；若想测量小灯泡的额定功率，应将图甲中滑片 P 向（填“左”或“右”）端移动，使电压表的示数为V；
表 1：测量小灯泡的电功率
某同学移动滑片P，记下多组对应的电压表和电流表的示数，并记录到表 1 中，根据表格信息， 可以得到结论：灯泡越亮，实际功率 （选填“越大”或“越小”），计算出小灯泡的额定功率是 W；
利用上述器材，在不改变电路的情况下，小明认为还可以继续探究电流与电压的关系，他的想法
是的。（选填“正确”或“错误”）理由是。
五、简答及计算题（本大题共 3 小题，共 18 分）
实验次数
电压
电流
电功率
小灯泡发光情况
1
2.0
0.26
较暗
2
2.5
0.30
正常发光
3
3.0
0.32
较亮
我们在生活中发现：电炉通电时，电炉丝热得发红，而与电炉丝串联的铜导线却几乎不发热。对于产生这一现象的原因，两位同学从以下两个方面进行了推断。
小明：通过电炉丝的电流比通过铜导线的电流大得多； 小华：电炉丝的电阻比铜导线的电阻大得多；
你赞同谁的观点？请运用所学知识进行简要分析。
额定电压/V
额定功率/W
使用寿命/h
售价/元
电费（元/度）
白炽灯
220
60
1000
2
0.6
节能灯
220
11
5000
12
0.6
每个家庭都需要灯泡照明，目前市场上流行的既有白炽灯，又有电子节能灯，究竟选择哪一种更好呢？学校某课外活动小组的同学对这个问题进行了社会调查，发现正常工作时，60W 的白炽灯与 11W 的电子节能灯的发光效果相当，收集到的有关数据如下表所示：
请根据以上调查的数据，解答下列问题：
电子节能灯正常工作时的电流为多少A？
按照两种灯都正常工作 5000h 计算，节能灯替换白炽灯能节约多少 电能？
家庭照明成本包括照明电费和购买灯泡的费用。从节省家庭照明成本的角度，通过计算说明，两种灯都正常工作 5000h，应选择哪一种灯更好一些？
多功能养生壶深受市场认可和欢迎。某品牌多功能养生壶部分铭牌信息如表格所示，其中高温档功率已被磨损，看不清楚。如图甲是该养生壶的模型，如图乙是养生壶简化电路图，其中 、 都是发热电
阻。
开关S1、S2 处于什么状态，养生壶为低温档，说明判断依据；
求 的阻值为多少？
养生壶处于高温档正常工作时，10min 产生的热量为多少？
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
答案
【解析】【解答】A.擦黑板时粉笔灰在空中飞舞，是固体颗粒的运动，不是分子运动，A 不符合题意；
点燃艾条时看到烟气上升，是固体颗粒在运动，B 不符合题意；
打开香皂时很快就闻到香味 ，是分子不停的无规则运动形成的，C 符合题意；
沸腾时水中气泡的运动 ，是气体的运动，不是分子运动，D 不符合题意； 故答案为：C.
【分析】闻到气味，说明分子在不停的做无规则运动。
【解析】【解答】A.物体吸收热量，内能变大，但温度不一定升高，A 符合题意； B.根据Q=mq，燃料放出热量的多少，和热值大和燃料的质量有关，B 不符合题意； C.热量是热传递时改变的能量，和温度无关，C 不符合题意；
D.热传递的条件是温度差，热量总是从温度高的物体传递给温度低的物体，D 不符合题意。故答案为：A.
【分析】内能的影响因素是温度、质量和状态；燃料放出热量的多少和燃料的质量有关，和热值有关；热传递改变的能量是热量，热传递的条件是温度差。
【解析】【解答】A.根据图像，油量表串联，是由电流表改装而成的，A 不符合题意；
电阻R'的作用，防止油量最多时，滑动变阻器电阻很小，电流很大，烧坏油量表，B 不符合题意；
油量增加时，浮标上升，滑动变阻器电阻减小，电流变大，油量表指针偏转角度变大，C 不符合题意；
油量最少时，浮标下沉，滑动变阻器接入电阻最大，电流最小，电路的总功率最小，D 符合题意。故答案为：D.
【分析】电流表在电路中串联；串联电路中，滑动变阻器接入的电阻减小，电流变大；根据 P=UI 分析电功率的变化。
【解析】【解答】根据要求，当杯体倒扣在主机上时，S2 自动闭合，再闭合 S1，电动机才能启动，电路中开关S1 和S2 共同控制电动机，开关和电动机串联，C 符合题意。
故答案为：C.
【分析】多个开关共同控制用电器，开关和用电器串联。
【解析】【解答】A.根据电路图，电阻并联，电流表 A1 串联R1 的电流，A2 测量干路电流，通过电阻R2 的电流为 0.5A-0.3A=0.2A，A 不符合题意；
BC.电源电压U=U1=I1R1=0.3A×10Ω=3V，电阻R2 的阻值为 ，B 符合题意；C 不符合题意；
D.电阻R1 消耗的电功率为 P=UI1=3V×0.3A=0.9W，D 不符合题意。
故答案为：B.
【分析】并联电路中，干路电流等于各支路电流之和；利用 U=IR，计算电压，并联电路中各支路电压等于电源电压；利用 ，可以计算电阻。
【解析】【解答】计算灯泡电阻为 ， ，串联后，电源电压
为 6V，电流处处相等，根据P=I2R，电阻越大， 电功率越大，电阻较大的R2 实际电功率大，更亮，B 符合题意。
故答案为：B.
【分析】根据 ，计算用电器的电阻，电阻串联时，阻值越大， 电功率越大。
【解析】【解答】人体容易导电，是导体；人接触静电球时，电荷通过人体传到头发上，头发带上了同种电荷而相互排斥，头发分散。
【分析】人体容易导电，是导体；带电体间同种电荷相互排斥。
【解析】【解答】LED 灯是一种发光二极管，是由半导体材料制成的，夜晚，蓄电池供电，将内部的化学能转化为电能，供台灯发光。
【分析】LED 灯是半导体材料做成的；电池供电时，将化学能转化为电能。
【解析】【解答】根据图像，灯泡串联，电压表测量 L1 的分压，示数 0.5V，L1 分压为 0.5V，根据串联电路分压规律，L2 的分压为 3V-0.5V=25V；根据测量分压规律，灯泡的电阻比等于分压比，电阻比为 R1：R2=U1： U2=0.5V：2.5V=1：5。
【分析】串联电路中，总电压等于各用电器分压之和；各电阻的分压比等于电阻比。
【解析】【解答】利用伏安法测量电阻时，为了减小误差，需要多次测量，电路中需要串联滑动变阻器； 定值电阻的电流和电压成正比，是过原点的直线，A 是定值电阻的图像。
【分析】电路中串联滑动变阻器，可以调节滑片实现多次测量减小误差。
【解析】【解答】根据窗口示数差，计算电能为 W=1717.2kW·h-1627.2kW·h=90kW·h，结合电费单价，计算费用为 0.6 元/kW·h×90kW·h=54 元；根据闪烁次数，计算消耗的电能
，电功率为。
【分析】根据电能表窗口示数差， 计算消耗的电能；利用 ，计算消耗电能，利用 ，计算电功率。
【解析】【解答】根据图像，电池的电压为 6V，每个灯泡的电压为 6V，两个灯泡需要并联，灯能正常发光，根据 2500mAh=2.5Ah，储存的电能W=UIt=6V×2.5A×3600s=5.4×104J；根据电能，计算用电器的工作
时间为 。
【分析】用电器的电压等于电源电压时，各用电器并联；根据W=UIt，计算电能；利用 ，计算工作时间。
【解析】【解答】计算水吸收的热量为 Q 吸=cm∆t=4.2×103J/(kg·℃)×2kg×(100℃-20℃)=6.72×105J；消耗燃料
放出的热量Q 放=Vq=0.1m3×3.2×107J/m3=3.2×106J；热效率为 。
【分析】根据Q 吸=cm∆t，计算水吸收热量，利用 Q 放=Vq，计算燃料放出的热量，利用 ，计算热效率。
【解析】【解答】两个压紧在一起的铅块能吊着钩码而不分开，是分子间存在引力；如图乙，加热试管中的水，水沸腾后，塞子被试管内水蒸气推出，是液体变成气体后分子间距离变大。
【分析】分子间存在引力；液体变为气体，分子间距离变大。
【解析】【解答】从滑梯上滑下，相互摩擦时，通过做功的方式增大了内能，将机械能转化为内能，图乙中B，气门关闭，活塞上行，是压缩冲程，将机械能转化为内能。
【分析】物体间相互摩擦，是做功改变内能，将机械能转化为内能；汽油机的气门关闭活塞下行，是压缩冲程。
【解析】【解答】在太阳光照射下，陆地与海面吸收同样多的热量，由于砂石的比热容比水的比热容小， 所以陆地温度升高快，海面温度升高慢，则陆地表面空气温度高，热空气上升，海面空气温度低，冷空气
下降，然后冷空气从海洋吹向陆地，如下图所示：。
【分析】水和砂石的比热容不同，水的比热容较大，吸收热量后，温度变化小，会产生空气流动现象。
【解析】【解答】根据实物图，灯泡串联，电压表和灯泡 L2 并联，画出电路图为。
【分析】各用电器顺次连接是串联电路，电压表和所测量的位置并联。
【解析】【解答】探究电流与电阻的关系的实验中，
探究电流和电阻关系时，滑动变阻器一上一下和电阻串联，变阻器滑片向右移动时电流表示数变大，
电阻减小，连接右下接线柱，如图；
连接电路时，开关应该断开；
闭合开关，发现电流表没有示数，电压表示数接近电源电压，电压表测量的位置断路，可能是电阻断路，A 符合题意；
当把 5Ω的电阻换成 10Ω的电阻后，电压表处的电阻变大，为使电压表示数不变，滑动变阻器的取值变大，把变阻器滑片向左滑动；
探究电流和电阻关系时，需要保持电压一定，是控制变量法的利用，
研究两个力的共同作用效果时，引入“合力”的概念，利用了等效替代法，A 不符合题意；
研究分子运动规律时，运用扩散现象，是转换法，B 不符合题意；
研究电阻跟材料的关系时，保证长度和横截面积相同，利用了控制变量法，C 符合题意；
由图象，电流和电阻是反比例图像，可以得出结论：导体两端电压一定时，通过导体的电流与导体本身的电阻成反比；
计算电压表示数为U=IR=0.5A×5Ω=2.5V，根据分压规律 ，RP=35Ω， 滑动变阻器最大阻值不小于 35Ω。
【分析】（1）滑动变阻器一上一下串联，滑片远离下面的接线柱， 电阻变大；
闭合开关前，滑片在电阻最大处；
在串联电路中，电流表无示数，电压表有示数，电压表测量的位置断路；
探究电流和电阻关系时，电压表处的电阻变大，滑动变阻器的电阻取值变大；
探究影响因素时，需要利用控制变量法；
通过实验，总结规律，电压一定时，通过导体的电流与导体的电阻成反比；
根据串联电路分压规律，计算滑动变阻器的电阻取值。
【解析】【解答】测量小灯泡的电功率的实验中，
根据电压和电流，计算电功率，测量小灯泡的电功率实验的原理是 P=UI ；
根据图乙，电压表量程为 0~3V，结合指针位置，测量电压为 2.2V；若测量小灯泡的额定功率，灯泡电压需要为 2.5V，需要减小滑动变阻器的分压，减小电阻，应将滑片P 向左端移动，使电压表的示数为2.5V；
（3）根据表格信息，计算电功率为P1=U1I1=2.0V×0.26A=0.52W，P2=U2I2=2.5V×0.3A=0.75W，
P3=U3I3=3.0V×0.32A=0.96W，可得到：灯泡越亮，实际功率越大，小灯泡额定电压是 2.5V，额定功率是0.75W；
（4）探究电流与电压的关系时，需要保持电阻一定，由于无法控制灯泡的电阻不变，不能探究电流和电压规律。
【分析】（1）测量电功率的实验原理是 P=UI；
根据电压表的量程和指针位置，测量电压；减小滑动变阻器的电阻，可以减小分压，其他位置分压变大；
根据P=UI，计算灯泡的电功率；电功率越大， 灯泡亮度越大；
探究电流和电压关系时，需要保持电阻一定；灯丝电阻随温度改变而改变。
【解析】【解答】因为串联电路中，各处电流都相等，根据 Q=I2Rt，当电流和时间相同时，电阻越大，产生的热量越多，而导线电阻较小，产生的热量少。
【分析】根据Q=I2Rt，判断电流通过电路中产生热量的多少。
【解析】【分析】（1）根据 ，计算电流；
根据W=Pt，计算消耗电能的多少；
根据各灯泡的消耗的电能，判断费用的合理性。
【解析】【解答】（1）根据电路图，开关 S1 断开，S2 接A 时，R1、R2 串联，电路中总电阻最大，根据 ，电功率最小，是低温档；
【分析】（1）根据电源电压一定，结合 ，当电阻越大， 电功率越小；
利用 ，计算电阻大小；
根据Q=W=Pt，计算用电器产生的热量。
一、选择题
九年级上学期期末物理试题
下列事实能够说明“分子在不停地运动”的是（）
公园里花香四溢B．春天里柳絮飞扬
C．海面上浪花飞溅D．天空中乌云翻滚
关于温度、热量和内能，下列说法正确的是（） A．热量总是从内能大的物体传递给内能小的物体B．只要物体放出热量，温度就一定降低
C．物体温度越高，含有的热量越多D．0℃的物体也具有内能
下列实例中，属于内能转化为机械能的是
煤炭的燃烧B．锯铁管时锯条发热
C．植物进行的光合作用D．放烟火时，礼花腾空而起
用毛皮摩擦过的橡胶棒靠近一个轻质小球，小球被吸引过来，则这个小球（）
一定带正电B．一定带负电
C．可能带正电，也可能不带电D．可能带负电，也可能不带电
小灯泡的 I—U 图像如图甲所示，将它与定值电阻 R 并联，如图乙所示。闭合开关 ，电流表的示数为
2A；再闭合开关 ，电流表的示数增加了 0. 25A。则（）
A．电源电压为 1. 5VB．灯泡功率为 5W
C．定值电阻的阻值为 8ΩD．电路总功率为 0. 9W
在图示电路中，电源电压保持不变。闭合开关S 后，将滑动变阻器的滑片 P 自左向右滑动，则（）
电流表A 的示数减小
电压表V2 的示数减小
电压表V1 与电流表A 的示数比值减小
电压表V2 与电流表A 的示数比值减小
二、填空题
端午佳节，粽香万里｡煮粽子是通过（选填“做功”或“热传递”）的方式来增大粽子的内能；煮熟的粽子散发出香味，这是现象。
将很干净的玻璃板挂在弹簧测力计下，使玻璃板水平接触水面，如图甲所示，然后稍稍用力向上拉动玻璃板，玻璃板并未与水面分离，却发现其边缘处的水面稍微向上弯曲，如图乙所示，这是因
为，此时弹簧测力计示数(选填“大于”“等于”或“小于”)玻璃板自身重力．
石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是 （选填“导体”或“绝缘体”），飘落到供电设备上会造成电路
（选填“断路”或“短路”），从而使供电系统瘫痪。
如图所示，验电器 A 带正电，验电器B 不带电，当用带有绝缘柄的金属棒把验电器 A、B 连接起来的瞬间，发现验电器 B 的金属箔片张开，则验电器 B 带电，自由电子的转移方向是（选填“A→B”或“B→A”）；瞬间电流的方向是 （选填“A→B”或“B→A”）。
将 50mL 的水和 50mL 的酒精充分混合，混合后总体积将（选填“大于”、“等于”或“小于”）
100mL，上述现象说明分子之间存在。
某燃气热水器将 的水从 加热到 ，完全燃烧了 的煤气。水吸收的热量是
J。热水器烧水的效率是。（已知水的比热容为 ，煤气的热值为 ）
某段导体两端的电压是 4V 时，通过导体的电流是 1A；如果将该导体两端的电压减少到 2V 时，通过导体的电流是，如果将该导体两端的电压减小到 0V 时，它的电阻是。
有一只小灯泡，正常发光时灯丝的电阻是 10Ω，正常工作时所需电压是 2. 5V，如果我们手边只有电压是 6V 的电源，要使小灯泡正常工作，需要联（填“串”或“并”）一个阻值是Ω的电阻。
小明同学家中电能表月初和月底的读数如图所示：则这个月小明家里共用了度电。小明同
学为了测一只正在工作的电饭锅的实际电功率，他关闭了家中其它所有电器，此时他家标有“3000r（/字样的电能表每分钟转过 45 圈，则这只电饭锅工作时的实际功率为W。
kW·h）”
三、识图、作图题
在四冲程汽油机中，将机械能转化为内能的冲程是冲程，如图所示的是汽油机的冲程．
根据下面的实物图画出与之对应的电路图．
如图：电阻箱的读数为Ω。
四、实验探究
某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔 2min 记录一次温度。
图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处：；
纠正错误后继续实验，实验中用表示物质吸热的多少；
某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图象可知 吸热能力强。已知水的比热容为 4.2×103J/(kg•℃)，则煤油的比热容为J/(kg•℃)。
小明用图中所示的器材测量小灯泡的电功率。待测小灯泡的额定电压为 2.5V，额定功率估计在 0.8W
左右：
请补全导线，完成电路连接；（）
小明刚连好最后一根导线，小灯泡就发出了明亮的光。经检查，发现连线正确，请你指出实验中的两个操作不妥之处是：
①；②；
实验要求
小灯泡的发光情况
电压表示数/V
电流表示数/A
小灯泡的实际功率/W
明亮
2.5
0.28
较暗
2
0.25
微弱
1
0.20
改正错误后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的发光情况，测量数据和实验现象记录在下表中：
①小灯泡的额定功率是W；
②实验结果表明：越小，小灯泡的实际功率越小，小灯泡越暗；
③分析数据发现小灯泡的电阻是变化的，原因是；
小明和同学交流时发现，他在实验设计中存在不完善的地方是，修改实验方案后，接下来的操作是把滑动变阻器的滑片向（选填“A”或“B”）调节，记录电压表和电流表的示数，并观察小灯泡的发光情况。
五、计算与简答
在干燥的天气里，用塑料梳子梳头发，发现头发越梳越蓬松，有的头发还会随着梳子飘起来，这是为什么？
如图所示电路中，电源电压恒为 30V，电阻 R1 为 15Ω．同时闭合开关 S1、S2 时，电流表的示数为 2.5A．求：
通过电阻R1 的电流；
电阻R2 的阻值．
如图所示为某养生壶的电路原理图，其中 和 都是发热电阻。该壶有“加热”和“保温”两种工作状态，
由温控开关 自动控制，该壶铭牌上提供的部分信息如下表所示。
（1） 、 闭合后，该壶在额定电压下工作时的发热功率是多少 W？结合表格数据判断电路处于哪一种工作状态？
（2） 阻值是多少Ω？
用该壶加热 2kg 的水，温度由 50℃升高到 100℃，水需要吸收多少 J 热量？该壶消耗的电能 80%
被水吸收，该过程需要消耗多少 J 电能？[水的比热容]
养生壶容量
2L
额定电压
220V
保温功率
200W
加热功率
阻值
44Ω
答案
【答案】A
【答案】D
【答案】D
【答案】C
【答案】D
【答案】C
【答案】热传递；扩散
【答案】分子间有引力；大于
【答案】导体；短路
【答案】正；B→A；A→B
【答案】小于；间隙
【答案】 ；
【答案】0. 5A；4Ω
【答案】串；14
15．【答案】82；900
【答案】压缩；做功
【答案】解：如图所示；
【答案】8532
【答案】（1）没有控制液体的质量相同
（2）加热时间
（3）水；2.1×103
【答案】（1）
（2）连接电路时没有断开开关；滑动变阻器滑片没有处于最大阻值处
（3）0.7；实际电压；灯泡电阻随温度的变化而变化
（4）小明三组实验灯泡两端的电压都小于等于灯泡的额定电压，没有观察灯泡两端电压大于额定电压的情况；B
【答案】用塑料梳子梳头发时，由于摩擦而带了电；其中，头发和梳子带有异种电荷，相互吸引， 所以头发会随梳子飘起来；而头发之间带同种电荷，相互排斥，故头发越梳越蓬松
【答案】（1）解：因并联电路中各支路两端的电压相等，所以，通过电阻 R1 的电流： ； 答：通过电阻R1 的电流为 2A
（2）解：因并联电路中干路电流等于各支路电流之和，所以，通过电阻 R2 的电流：I2=I-I1=2.5A-2A=0.5A，
则电阻R2 的阻值： ．
答：电阻R2 的阻值为 60Ω．
【答案】（1）由电路图可知，S1、S2 闭合后，电路为 R1 的简单电路，由表格数据可知，R1＝44Ω，则
该壶在额定电压下工作时的发热功率 由 1100 W＞200W 可知，电路处于加热状态
由电路图可知，S1 闭合、S2 断开时，R1 与R2 串联，养生壶处于保温挡，此时电路的总电阻
所以R2 的阻值R2＝R－R1＝242Ω－44Ω＝198Ω
由表格数据可知，该壶允许装入水的最大体积 V＝2L＝2×10－3m3
水
允许装入水的最大质量 m＝ρ V＝1.0×103kg/m3×2×10－3m3＝2kg
用该壶加热 2L 的水，水的温度由 50 ℃升高到 100 ℃，水需要吸收的热量Q 吸＝c 水m(t2－t1)＝
4.2×103J/(kg·℃)×2kg×(100 ℃－50 ℃)＝4.2×105J
该过程需要消耗的电能
一、单选题
九年级上学期期末考试物理试题
下列关于能量的说法，正确的是（）
金属汤勺放在热汤中，汤勺温度升高，这说明内能是可以转移的B．小孩从滑梯上滑下，机械能不变
C．电水壶工作时，将内能转化为电能
D．“神舟十号”飞船在加速升空过程中，它的动能增加，机械能不变
下列与热学有关叙述合理的是（）
南极﹣25℃的冰山没有内能
烤火取暖是通过做功的方式增加人体内能C．内燃机压缩冲程将内能转化为机械能
D．“端午佳节粽叶飘香”，说明分子在不停地做无规则运动
下表是一些物质的比热容[J/（kg·℃）]
根据表中数据，下列判断正确的是（）
物质的比热容与物质的状态无关
0g 水的比热容是 50g 水的比热容的两倍
质量相等的铝块和铜块吸收相同的热量，铜块温度变化较大
寒冬季节，放在室外盛有水的水缸会破裂，主要是因为水的比热容较大
如图所示，小华用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开。下面说法正确的是（）
用丝绸摩擦过的玻璃棒带负电
当玻璃棒接触验电器时，电子由金属球转移到玻璃棒
水
4 .2×103
铝
0.88×103
煤油、冰
2.1×103
干泥土
0.84×103
沙石
0. 92×103
铜
0.39×103
玻璃棒带正电，验电器带负电
金属箔张开是因为它们带上了异种电荷
一只白炽灯泡，正常发光时的电阻为 121Ω，当这只灯泡停止发光一段时间后的电阻应是（）
大于 121ΩB．等于 121ΩC．小于 121ΩD．无法判断
如图所示电路，当开关 S1、S2 均闭合后（）
铃不响、灯亮B．铃响、灯不亮
C．铃响、灯亮D．铃不响、灯不亮
如图所示，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中（）
电路的总电阻变小B．电流表的示数变大
C．电压表的示数不变D．小灯泡的亮度变暗
如图所示的电路中，电源电压保持 3V 不变，当开关S 闭合时，电流表示数为 0.5A，当开关S 断开后， 下列关于各电表示数的说法中正确的是（）
电压表和电流表的示数都为零
电压表示数为 0V，电流表示数为 0.5A
电压表示数为 3V，电流表示数为 0V
电压表示数为 3V，电流那表示数为 0.5A
二、填空题
我国用长征火箭发射“嫦娥”系列卫星，火箭发射升空时，燃料燃烧将转化为燃气的内能，再转换为火箭的能；火箭的燃料使用液态氢，主要是因为它的大。
走进公园，闻到花香，这是现象：在城市里修建人工湖，来适当降低周边地区夏天过高的
温度，是利用水的的特点：若质量 1000t 的湖水，温度升高 1C 时，吸收的热量为
J。
某单缸四冲程内燃机的其中一个冲程剖面图如图所示，由图可知。该内燃机在吸气冲程中吸入的物质是，所示冲程是冲程，若该内燃机飞轮转动速度为 3600r/min，则每秒完成涉及能量转化的冲程有次。
12．1kW•h 的电能可以供一只“220V；50W”的灯泡工作h。一只“110V、100W”的用电器正常工作 1h 消耗电能为J。
将标有“6V，6W”的小灯泡 和“6V，3W”的小灯泡 串联起来使用，为保证电路安全，电源电压最
大不超过V，此时灯泡偏亮；若将这两只灯泡并联接在 6V 的电源上，灯泡偏亮，此时电路消耗的最大功率为W。
家庭电路中零线与火线之间的电压为V，各用电器之间连接方式是，三线插头上端的插脚更长，是为了保证插头插入插座时用电器金属外壳先与相连。电能表表盘上标有“2500r/
（kW∙h）”字样，将某用电器单独接在该表上工作 40min，电能表转盘转了 50 圈，该用电器的电功率是
W。
如图实验装置，闭合开关后，相同时间内电阻丝 R1 产生的热量比电阻丝 R2 产生的热量（选填“多”或“少”）；向左移动滑片，一段时间后，U 形管两侧液面高度差变 （选填“大”或“小”）；除时间有影响外，该实验中对 U 形管两侧液面高度差影响更大的因素是电阻丝的（选填“阻值” 或“电流”）。
三、作图题
请在空白处画出实物连线电路对应的电路图。
如图所示，在 a、b、c 的“○”内填上适当的电表，且保证两灯均正常发光。
将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒．
四、实验题
如图所示，这是实验小组探究“物体的动能大小与哪些因素有关”的实验装置，其中mA=mBhB；
实验中，通过观察木块被钢球撞击后来判断钢球的动能大小；
分析比较图甲、丙两次实验现象可知，速度一定时，物体的质量越大，物体的动能；
分析比较图两次实验现象可知，质量一定时，物体的速度越大，物体的动能越大；
根据实验结论，请你给汽车司机写出一条交通警示语：。（合理即可）
如图甲是小明和同学做测定小灯泡电功率实验的电路。已知电源电压为 6V，小灯泡额定电压为 ， 正常发光时灯丝的电阻在 之间。
请你用笔画线代替导线，帮小明把图甲中的器材连接成实验电路，要求滑片 P 向左移灯泡变亮（ 所画的导线不能交叉）；
闭合开关前，滑动变阻器的滑片应置于 端（填“A”或“B”）；
当滑动变阻器滑片 P 在某一位置时，电压表的示数如图乙所示，为了使小灯泡正常发光，应将滑片向（填“A”或“B”）移动；
移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的 U-I 图像，根据图像信息，可计算出小灯泡的额定功率是W；通过这个实验，小明发现，灯泡的亮度是由它的
决定的。
对照以下三个热学实验，请写出其中蕴含的物理知识：
①两块表面干净的铅压紧后可吊起重物；
②抽掉中间的玻璃板后，两种气体混合在一起；
③绳子摩擦使铜管内乙醚沸腾，蒸气冲起软木塞。
五、简答题
小华用毛皮摩擦橡胶棒后，发现有两种现象：一种现象是摩擦后的橡胶棒能吸引头发；另一现象是用
手摸摩擦过的橡胶棒会变热，请利用学过的物理知识分别解释这两种现象。
六、计算题
如图所示，把 10Ω的电阻 R1 和 15Ω的电阻 R2 并联起来。闭合开关 S 后，电流表的示数为 0.2A。求：
电路的总电阻；
电源电压；
通过电阻 R1 的电流。
在图甲的电路中，电源电压为 9V 且保持不变，电流表的量程为 0～3A，电压表的量程为 0～15V，灯泡上标有“6V，6W”字样，灯泡电流随电压变化的关系如图乙所示。求：
灯泡正常发光时的电阻。
当电流表示数为 0.4A 时，电压表的示数。
为了保证电路安全，滑动变阻器接入电路中的最小阻值及此时电路消耗的总功率。
答案
【答案】A
【答案】D
【答案】C
【答案】B
【答案】C
【答案】B
【答案】C
【答案】C
【答案】化学能；机械；热值
【答案】扩散；比热容大；
【答案】空气和汽油的混合物；压缩；60
12．【答案】20；360000
13．【答案】9； ； ；9
【答案】220；并联；大地；30
【答案】少；大；电流
【答案】
【答案】
【答案】解：根据连接要求，电路如下：
【答案】（1）移动的距离
越大
甲、乙
禁止汽车超载
【答案】（1）
（2）B
（3）A
（4） ；实际功率
【答案】分子间存在引力；分子在无规则运动或气体扩散等；对物体做功物体内能增大或摩擦生热等
【答案】摩擦后的橡胶棒带电，而带电体可以吸引轻小物体，所以摩擦后的橡胶棒能吸引头发；橡胶棒克服摩做功内能增加，温度升高，所以用手摸摩擦过的橡胶棒会变热
【答案】（1）利用并联电路 得
由欧姆定律 得电源电压
由欧姆定律 得通过电阻的电流
【答案】（1）灯泡正常发光时的电压为 6V，由乙图可知正常发光时的电流为 1A。灯泡正常发光时的电
阻
由图像可知，当电流表示数为 0.4A 时，小灯泡两端的电压为 1V，则电压表读数
由题意可知，电路的最大电流等于灯泡正常发光时的电流，即 电路中的最小总电阻
由图可知当灯泡电流 1A 时，灯泡电压为 6V，所以滑动变阻器的最小阻值为此时电路消耗的总功率
一、选择题
九年级上学期期末考试物理试题
物理学的发展是建立在一代代物理学家的钻研与探索之上，他们为人类的发展做出了不可磨灭的贡献， 人们为了纪念他们，电阻的基本单位是运用了下列哪位科学家的名字（）
牛顿B．安培
C．欧姆D．焦耳
冬日的街头，常有糖炒板栗的清香弥漫在风中，下列关于糖炒板栗的说法中正确的是（）
板栗的清香弥漫在空中说明分子在扩散
用小石头和板栗同炒能提高效率是因为石头的比热容大C．糖炒板栗，主要是通过热传递的方式增大板栗的内能D．炒板栗时热量总是从低温的板栗向高温的铁锅转移
神舟十六号载人飞船于 2023 年 5 月 30 日成功发射（如图）。神十五和神十六两个乘组六名航天员会师空间站，下列有关说法正确的是（）
飞船上升主要利用了空气的浮力
反推发动机点火后，发动机工作是机械能转化为内能
飞船在加速上升的过程中动能和重力势能都增大
火箭选用液态氢作燃料，主要是因为氢具有较小的密度
如图所示，下列关于静电现象的说法正确的是（ ）
甲图：摩擦后的气球能够吸引细水流，说明摩擦过程中创造了电荷
乙图：细绳悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷C．丙图：丝绸摩擦过的玻璃棒会带正电荷，在这个过程中丝绸会失去电子 D．丁图：验电器是利用了同种电荷相互排斥的原理制成的
组云街上投放了许多小黄车，为促进文明骑行，某同学对小黄车的启动做了如下设想：只有戴上头盔并扣上卡扣后，头盔上的开关（S1）才会闭合，再扫码闭合感应开关（S2），车才能正常启动。下列电路符合设想的是（ ）
B．
C．D．
下列电路中，闭合开关后，电流表能正确测量出通过灯泡 电流的是（ ）
B．
C．D．
中国一位“95 后”年轻科学家发现：当两层石墨烯以一个“魔角”扭曲在一起时，就能在零电阻下导电。这一发现为超导研究打开了一扇新的大门，可能成为常温超导体研究的里程碑。你认为常温下的超导体最
适合用来做（）
洗衣机电机的线圈B．电烤箱的电热丝
C．滑动变阻器的电阻线D．白炽灯的灯丝
小琪同学对身边一些物理量进行了估测，最接近实际的是（）
维持人体生物电流的电压为 36VB．空调正常工作的电流约为 5A C．手机电池的电压为 D．人体电阻大约几十欧姆
如图所示，下面给出了四种变阻器接入电路的情形，当滑片P 向左移动时，电阻变大的是（）
B．
C．D．
要想测出 两端的电压，下列电路图连接正确的是（）
B．
C．D．
在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压 ，其现象如图所示，导线是铜导线。则以下说法正确的是（）
自制电池的作用是提供电流B．盐水电池将电能转化为化学能
C．铜导线中定向移动的是铜原子的核外自由电子D．自制电池中铜片为负极，锌片为正极
如图所示，甲为可调亮度台灯，乙为电位器的结构图，A、B、C 为电位器的三个接线柱，转动滑片可调节灯泡亮度。下列分析错误的是（）
若只将B，C 接入电路，顺时针旋转滑片，灯泡变亮
若只将A，C 接入电路，顺时针旋转滑片，灯泡变亮
该电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度
将A，B 接入电路，若只将电阻丝做得更细些，以相同速度顺时针旋转滑片，灯泡亮度变化更明显
二、填空题
来自山东的“拉面哥”靠卖拉面为生，如图所示，他卖的面完全是他用双手拉出来的，面团在他的手下被塑形，这表明力可以；拉面下到锅里被煮熟的过程中，使拉面内能改变的方式是；当力的大小和方向相同，作用在面团上的位置不同时，面团的形状不同，这说明力的作用效果还与有关。
春天百花争艳花香袭人，“花香袭人”是现象，树叶上两滴水珠接触时，能自动结合成一滴 较大的水珠，这一事实说明分子间存在；干燥的秋李，用塑料梳子梳头，发现越梳头发越蓬松， 同时梳子还能吸引碎纸屑。前者是因为头发带同种电荷互相，后者是因为带电体具有
的性质。
计算器中的电流很小，大约 100μA，也就是A；雷电是一种常见的自然现象，发生闪电时云层间电压高达 1.0×106V，相当于kV。
家庭照明电路电压是V，四节干电池串联的电压是V，对人体安全的电压是
V。
一节干电池的电压约为V；如图所示，闪电电流通过避雷针时电流方向（选填“向上”、“向下”）。
如图所示为一款新式无线插座转换器，带有 USB 插头、一转多位插座、调光台灯等多种功能，其中调节台灯亮度的元件相当于，图中正在用 USB 插头给手机充电，手机的电池此时相当于
（选填“电源”或“用电器”），台灯与手机是 （选填“串联”或“并联”）的。
如图所示的电路中，当开关 S 断开时，电流表示数为 1.5A；当开关S 闭合时，电流表示数为 2A，则开关S 闭合时，通过L1 的电流为A，通过L2 的电流为A。
如图甲所示，闭合开关，电压表 V1、V2 指针偏转均如图乙所示，则电阻 R2 两端的电压是V， 电源电压是V。
在图中的虚线框中填入电源、电流表或电压表的符号，使开关 S 闭合后，两灯才能发光。
在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线连接完整。要求：①电压表测小灯泡两端电压；②闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
三、实验探究题
如图所示，甲、乙、丙三图中的装置完全相同，图中搅拌器未画出。燃料的质量都为 10g，烧杯内的液体初温相同。
在实验中，三个烧杯中a、b 液体的质量（选填“必须”或“无需”）相等。
若要比较不同燃料的热值大小，则应选择甲图和图进行实验；实验中，用
（选填“加热时间”或“升高温度”）来表示液体吸收热量的多少。
温度
20
30
40
50
加热时间
液体a
0
40
82
126
液体b
0
18
40
64
某同学选用甲、丙两图进行实验，所得数据如下表所示，分析表中数据，你认为 a、b 两种液体中 ，比热容较大的是（选填“a”或“b”）液体。
为了探究并联电路中电流关系，小洋同学设计了如图甲所示电路进行实验。
他按照甲图连接好并联电路，测量干路电流应该将电流表串联在甲图中的（选填“A”“B” 或“C”）处，闭合开关前，电流表指针如图乙所示，未进行调节直接接通电路后电流表读数为 0.3A，则此时干路电流的真实值（选填“大于”“小于”或“等于”） 0.3A；
改正错误后小洋把电流表接入 C 处测量支路电流，闭合开关后，电流表的指针来回摆动，故障的原因可能是 （填字母）；
A．电流表被烧坏B．某段导线断开
C．某灯泡被短路D．某接线柱处接触不良
IA/A
IB/A
IC/A
小洋将电路问题排除后，多次实验记录数据如表所示，由此可知实验中选择了规格（选填“相同”或“不同”）的小灯泡．得出并联电路的电流特点关系式是（用 IA、IB、IC 表示）。
如图甲所示是探究“影响导体电阻大小因素”的实验电路，下表给出了可供选择的几种导体，分别用 A 、 B、C、D 四个字母代表。问：
实验中，通过观察可以判断导体的电阻大小；
通过对A 和导体进行实验，可探究电阻的大小与长度的关系。；
通过对D 和导体进行实验，可探究电阻的大小与材料的关系；
分别将A 和C 两导体接入电路进行实验，发现接入 C 导体时，电流表的示数比接入 A 导体时更大，说明电阻的材料和长度一定时，导体的横截面积越小，导体的电阻越 （选填“大”或“小”）；
刘老师在课堂上做了一个补充实验，连接的电路如图乙所示，当闭合开关S 时，小灯泡L 正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡 L 的亮度明显变暗，此时通过小灯泡的电流变 （选填“大”或“小”），这个实验说明了电阻还跟 有关。
小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为 3V 的电源，一个开关，两只灯泡（L1 和L2），两只相同电压表 和 （量程均为 0~3V 和 0~15V），导线若干。
他们按图甲所示的电路图连接电路，用一只电压表分别测 AB、BC、AC 间的电压。每次拆接电压
1
0.22
0.12
0.10
2
0.44
0.24
0.20
3
0.55
0.30
0.25
编号
长度（m）
横截面积（mm2）
材料
A
0.6
0.4
镍铬合金
B
1.0
0.4
镍铬合金
C
0.6
0.6
镍铬合金
D
0.6
0.6
锰铜
表时，开关应处于状态；
为测量 两端电压，请在图乙中用笔画线代替导线将实物图连接完整；
具有创新精神的小雅决定改进实验。她按照图丙所示电路图连接好电路，闭合开关，发现电压表
和 的指针偏转角度相同，则可能的原因是电压表（选填“ ”或“ ”）的量程选大了，此
时电压表 和 的示数分别为V 和V；
解决问题后，小雅同学测出了 AB 间和 AC 间的电压，为了测量 BC 间的电压，断开开关，接下来可以；
保持 B 接线不动，将电压表 连线由 A 改接到 C
保持 C 接线不动，将电压表 连线由 A 改接到 B
为了得到更普遍的规律，下列操作最合理的是；
将灯泡 和 互换位置进行多次测量
换用不同规格的灯泡进行多次测量
最后，分析 AB、BC、AC 间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。
四、计算题
小红用天然气加热 5kg 的水，水温从 20℃升高到 90℃，耗了 天然气．已知水的比热容为，天然气的热值 。求：
水吸收的热量是多少？
天然气灶烧水的效率是多少？
如图，已知电源电压为 9V，V1 表示数为 6V，通过L2 的电流为 2.5A，则：
通过L1 的电流是多少？
L1 和L2 两端的电压各是多少？
答案
【答案】C
【答案】C
【答案】C
【答案】D
【答案】A
【答案】D
【答案】A
【答案】B
【答案】C
【答案】C
【答案】C
【答案】B
【答案】改变物体的形状；热传递；作用点
【答案】扩散；引力；排斥；吸引轻小物体
15．【答案】1×10-4；1.0×103
16．【答案】220；6；不高于 36
【答案】1.5；向下
【答案】滑动变阻器；用电器；并联
19．【答案】0.5；1.5
【答案】8；10
【答案】或
【答案】
【答案】（1）必须
乙；升高温度
（3）a
【答案】（1）A；大于
（2）D
不同；IA=IB+IC
【答案】（1）电流表示数
（2）B
（3）C
大
小；温度
【答案】（1）断开
（2）
（3） ； ；3
（4）B
（5）B
【答案】（1）水吸收的热量是
（2）天然气完全燃烧放出的热量为
天然气灶烧水的效率是
【答案】（1）由电路图可知，两灯串联，电压表 V1 测L1 两端电压，电压表V2 测L2 两端电压，电流表测串联电路中的电流，根据串联电路的电流处处相等可知：通过两灯的电流一样大，即 I1=I2=2.5A
（2） 测量 两端电压，示数为 6V，则L1 两端的电压为 6V；由串联电路的电压规律得 L2 两端的电压
