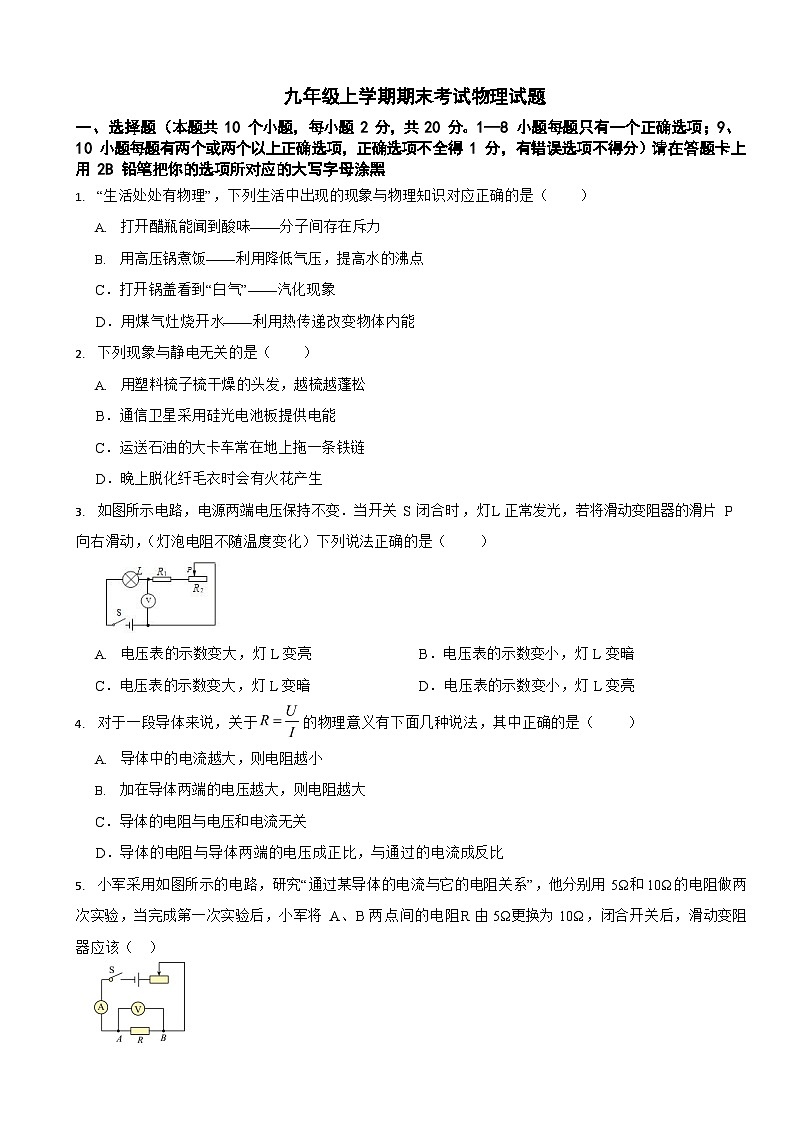

“生活处处有物理”，下列生活中出现的现象与物理知识对应正确的是（）
打开醋瓶能闻到酸味——分子间存在斥力
用高压锅煮饭——利用降低气压，提高水的沸点C．打开锅盖看到“白气”——汽化现象
D．用煤气灶烧开水——利用热传递改变物体内能
下列现象与静电无关的是（）
用塑料梳子梳干燥的头发，越梳越蓬松B．通信卫星采用硅光电池板提供电能 C．运送石油的大卡车常在地上拖一条铁链D．晚上脱化纤毛衣时会有火花产生
如图所示电路，电源两端电压保持不变．当开关 S 闭合时，灯L 正常发光，若将滑动变阻器的滑片 P
向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（）
电压表的示数变大，灯 L 变亮B．电压表的示数变小，灯L 变暗
C．电压表的示数变大，灯 L 变暗D．电压表的示数变小，灯L 变亮
对于一段导体来说，关于 的物理意义有下面几种说法，其中正确的是（）
导体中的电流越大，则电阻越小
加在导体两端的电压越大，则电阻越大C．导体的电阻与电压和电流无关
D．导体的电阻与导体两端的电压成正比，与通过的电流成反比

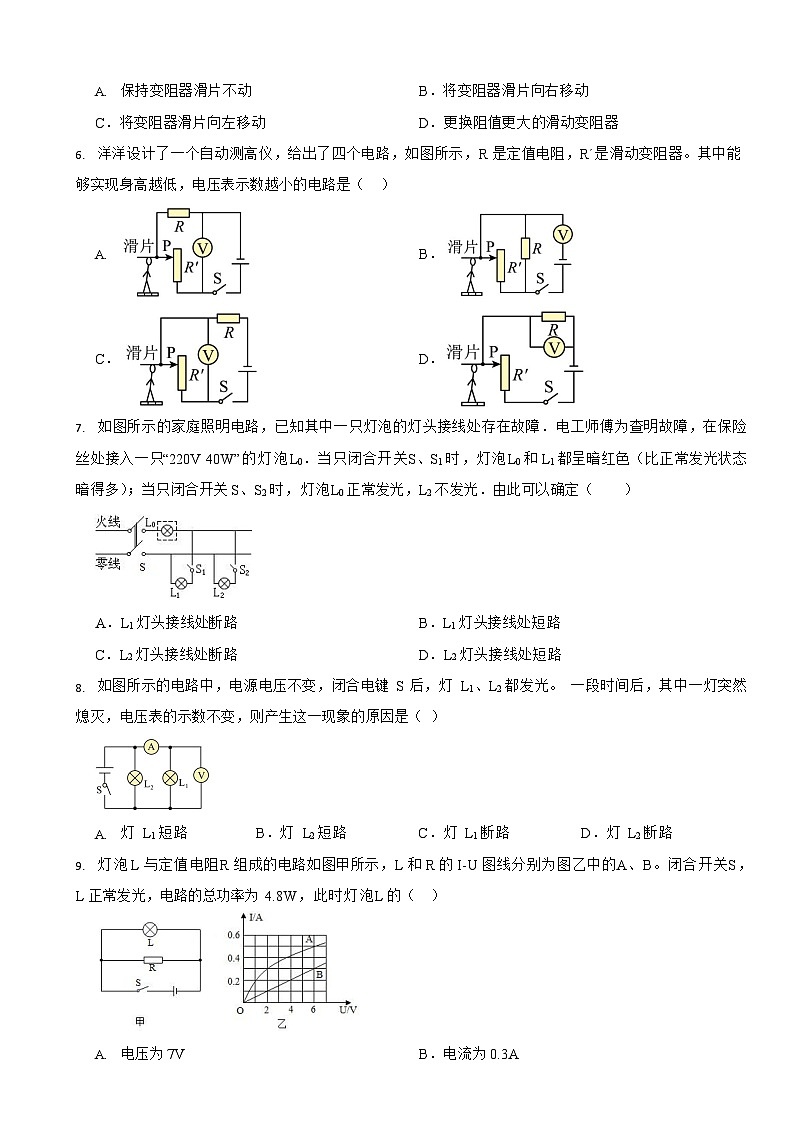

小军采用如图所示的电路，研究“通过某导体的电流与它的电阻关系”，他分别用 5Ω和 10Ω的电阻做两次实验，当完成第一次实验后，小军将 A、B 两点间的电阻R 由 5Ω更换为 10Ω，闭合开关后，滑动变阻器应该（ ）
保持变阻器滑片不动B．将变阻器滑片向右移动
C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器
洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R 是定值电阻，R´是滑动变阻器。其中能够实现身高越低，电压表示数越小的电路是（ ）
B．
C．D．
如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1 时，灯泡L0 和L1 都呈暗红色（比正常发光状态暗得多）；当只闭合开关 S、S2 时，灯泡L0 正常发光，L2 不发光．由此可以确定（ ）
A．L1 灯头接线处断路B．L1 灯头接线处短路
C．L2 灯头接线处断路D．L2 灯头接线处短路
如图所示的电路中，电源电压不变，闭合电键 S 后，灯 L1、L2 都发光。 一段时间后，其中一灯突然熄灭，电压表的示数不变，则产生这一现象的原因是（ ）
灯 L1 短路B．灯 L2 短路C．灯 L1 断路D．灯 L2 断路
灯泡L 与定值电阻R 组成的电路如图甲所示，L 和R 的I-U 图线分别为图乙中的A、B。闭合开关S， L 正常发光，电路的总功率为 4.8W，此时灯泡L 的（ ）
电压为 7VB．电流为 0.3A
C．电阻为 12D．功率为 3W

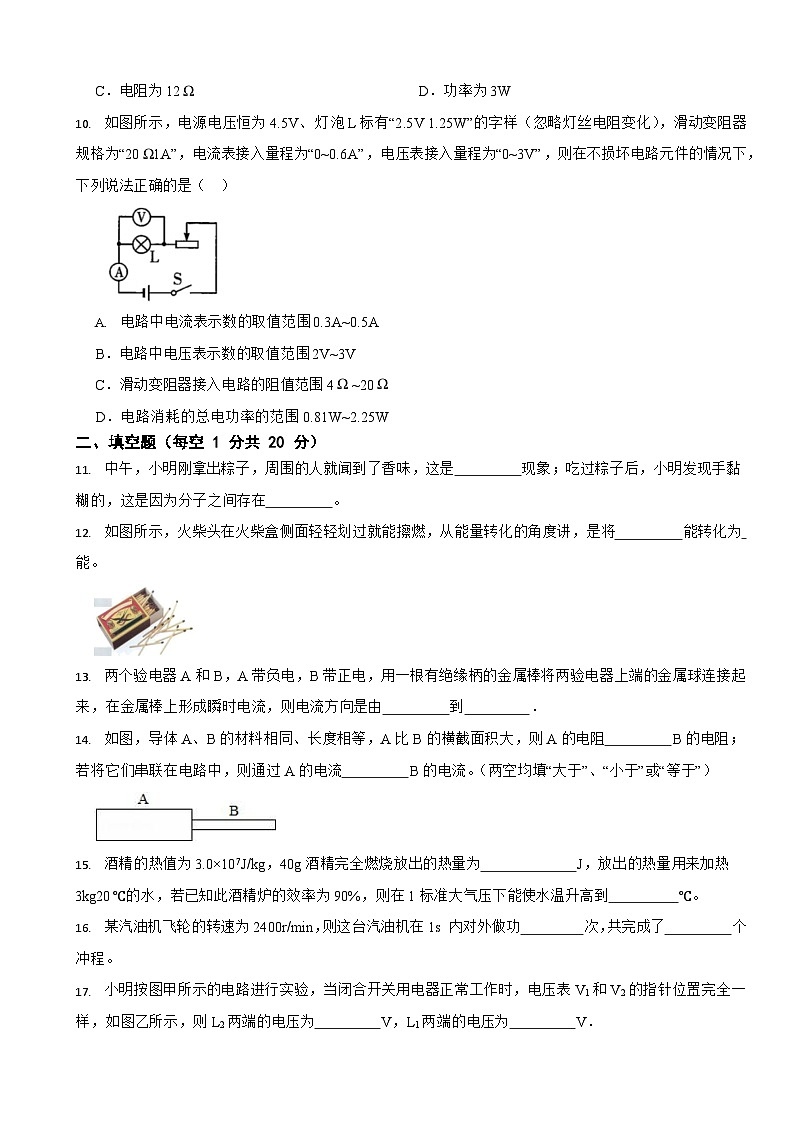

如图所示，电源电压恒为 4.5V、灯泡L 标有“2.5V 1.25W”的字样（忽略灯丝电阻变化），滑动变阻器规格为“20 1A”，电流表接入量程为“0~0.6A”，电压表接入量程为“0~3V”，则在不损坏电路元件的情况下，下列说法正确的是（ ）
电路中电流表示数的取值范围 0.3A~0.5A B．电路中电压表示数的取值范围 2V~3V C．滑动变阻器接入电路的阻值范围 4~20
D．电路消耗的总电功率的范围 0.81W~2.25W
二、填空题（每空 1 分共 20 分）
中午，小明刚拿出粽子，周围的人就闻到了香味，这是现象；吃过粽子后，小明发现手黏糊的，这是因为分子之间存在。
如图所示，火柴头在火柴盒侧面轻轻划过就能擦燃，从能量转化的角度讲，是将能转化为
能。
两个验电器A 和B，A 带负电，B 带正电，用一根有绝缘柄的金属棒将两验电器上端的金属球连接起来，在金属棒上形成瞬时电流，则电流方向是由到．
如图，导体 A、B 的材料相同、长度相等，A 比B 的横截面积大，则A 的电阻B 的电阻； 若将它们串联在电路中，则通过 A 的电流B 的电流。（两空均填“大于”、“小于”或“等于”）
酒精的热值为 3.0×107J/kg，40g 酒精完全燃烧放出的热量为J，放出的热量用来加热
3kg20℃的水，若已知此酒精炉的效率为 90%，则在 1 标准大气压下能使水温升高到℃。
某汽油机飞轮的转速为 2400r/min，则这台汽油机在 1s 内对外做功 次，共完成了 个冲程。
小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表 V1 和V2 的指针位置完全一样，如图乙所示，则 L2 两端的电压为V，L1 两端的电压为V．
某电能表的表盘上标有“1600imp/(kW·h)”的字样，将铭牌上标有“220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作 6min，这段时间内电能表的指示灯闪烁了 160 次，则该电热水器在上述时间内实际消耗的电能为kW·h，该电路的实际电压为V。
现有“6V；3W”的L1 和“3V；6W”的L2 两只小灯泡串联后接在电路中，为了使电路安全使用，电路两端允许加的最大电压为V，若并联则干路最大电流为A。（不计温度对灯丝电阻的影响） 20．灯L1 与灯L2 串联，先用电压表测灯 L1 两端的电压，如图所示。再测灯 L2 两端的电压时，只将电压表接A 的一端改接C，这种接法 （填“正确”或“不正确”）。原因是 。
三、探究实验与作图题（21 小题 2 分其余没空 1 分共 26 分）
小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮。他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响。请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）
为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间。实验数据记录如下表。
在实验过程中控制加热时间相同，通过比较来研究水和食用油吸热能力的
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
差异。
在此实验中，如果要使水和食用油的最后温度相同，就要给加热更长的时间，此时水吸收的热量（选填“大于”或“小于”或“等于”）食用油吸收的热量。
小刚和小强在连接串并联电路的实验中
在连接过程中，开关应该是（选填“断开”或“闭合”）的．
小刚连接了如图所示电路，如果合上开关，两个灯泡都将（选填“不会发光”或“会被烧坏”），出现 （选填“开路”或“短路”）现象．
小刚想将电路全部拆散，重新连接．小强认为只需拆除 c 这一根导线，就能成为两灯（选填“串联”或“并联”）的正确电路．小强将多余的 c 导线拆除以后，闭合开关 S 时，小电灯 L1、L2 都不亮．用一段导线的两端接触 A、B 两点时，两灯都不亮；接触 C、D 两点时，两灯也不亮；接触 E、F 两点时， 只有灯L1 亮．对此，下列判断中正确的是.
A．灯L1 断路 B．灯L2 断路 C．开关S 断路 D．灯L2 短路
某市举办的中学生物理实验大赛中，其中一小组抽到的实验内容是测量小灯泡的电功率，给他们的实验器材有：额定电压为 2.5V 的小灯泡、电源、电流表、电压表、开关、滑动变阻器和导线若干。
如图甲，连接完电路后，小组中某同学闭合开关时，移动滑动变阻器的滑片 P，发现电流表有示数，电压表无示数，小灯泡不亮，则电路中存在的故障可能是小灯泡 （选填“断路”或“短路”）；
排除故障后，移动滑动变阻器的滑片P，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为W；
小华同学所在的实验小组电压表被损坏，老师另给该小组两个开关和一个阻值为 10的定值电阻
R0，仍然测出了小灯泡的额定功率，他们所设计的实验电路如图丙所示，请根据电路图和操作步骤完成下列问题。
①连接好电路后，闭合开关S、S1 断开S2，调节滑动变阻器的滑片 P，使电流表的示数 I1=A
时，小灯泡正常发光；
②保持滑动变阻器滑片 P 的位置不动，断开S1 闭合S、S2 读出电流表的示数为 I2；
③则小灯泡的额定功率 P=（用U 额、I1、I2 表示）。
小乔和小丽在研导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A.定值电阻B.小灯泡。
为了完成研究需要选择器材 （填序号“A”或“B”）；理由是： ；
用笔画线完成图中的实物电路连接（你所选的器材在图中用接线板代替，导线连线不能交叉），并使滑动变阻器接入电路的阻值最大；
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.05
0.1
0.15
0.2
小乔通过实验得出了下表（一）中的数据，请读出图中两表的示数，记在表中最后一列的空格处。表（一）
小乔通过分析实验数据得出的结论是；
小丽通过实验得出了表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。你认为原因可能是。
表（二）
如图所示，四个透明容器内密封着等质量的空气，U 形管中液面最初相平，四个密闭容器中都有一段电阻丝。
电压U/V
0.5
1.0
1.5
2.0
电流I/A
0.25
0.2
0.15
0.1
实验中是通过观察 U 形管中液面的来显示容器内空气温度的变化，这种研究方法叫；
连接好图甲所示电路，闭合开关，通电一段时间后，（选填“左”或“右”）侧U 形管中液面高度变化大；
通电 20 秒后乙装置中R1 和R2 消耗的电功率之比为，R3 的作用是。
四、综合应用题（27 题 6 分，28 题 8 分，共 14 分）
如图所示的电路中，电源电压为 6 V，闭合开关S 后，通过电阻R1 的电流为 1 A，通过电阻R2 的电流为 2 A。求：
通过电流表的电流；
电路的总电阻；
整个电路在 10 s 内产生的热量。
额定电压
220V
加热功率
200W
保温功率
22W
电动机功率
40W
如图所示，是某型号的爆米花机的电路图，该爆米花机具有制作和保温功能，只闭合开关 S1 时，R1 加热，电动机搅拌，开始制作爆米花；只闭合开关 S2 时，R2 保温，防止爆米花变凉；爆米花机的铭牌如表所示。[c 玉米=1.2×103J/（kg·℃）]
将 100g、20℃的玉米加热到 300℃成为爆米花时，求玉米粒需要吸收的热量；
电阻R1 发热，把 100g、20℃的玉米粒加热成为爆米花，需要用时 5min，求R1 的加热效率；
求保温电阻R2 的阻值。
答案
【解析】【解答】A、由于醋分子的扩散现象我们会闻到酸味，故 A 错误；
B、高压锅可以增大气压，这样可以提高水的沸点，故 B 错误；
C、打开锅盖看到的“白气”是水蒸气遇冷液化成小液滴，属于液化现象，故 C 错误；
D、用煤气灶烧开水属于利用热传递改变物体内能，故 D 正确。故选项为：D.
【分析】（1）扩散现象说明分子在做无规则的热运动；
气压越高，沸点就越高，气压越低，沸点就越低；
做功和热传递都可以改变物体的内能；
空气中的水蒸气遇冷会发生液化现象，热传递可以改变物体的内能。
【解析】【解答】解：A、梳子与头发摩擦，摩擦起电，使头发上带上了同种电荷，同种电荷相互排斥，导致了头发比较蓬松，这是一种与静电有关的现象，故 A 不符合题意；
B、硅光电池板是一种光电电池，其工作时，是将光能转化为电能，为太空中的设备提供电能，与静电现象无关，故B 符合题意；
C、油罐车在运送石油的过程中，石油与油罐相互摩擦，摩擦起电，如果产生的静电荷不及时导走，容易产生电火花，引起火灾．所以在油罐车的下面挂一个铁链，目的是导走石油与油罐摩擦产生的静电荷，故该现象与静电有关，故 C 不符合题意；
D、化纤衣服与身体摩擦，摩擦起电，产生了静电荷，脱衣服时，静电荷之间放电，产生电火花，这一现象也与静电有关，故 D 不符合题意．
故选B．
【分析】分析各现象的形成原因，然后判断各现象的成因是否与静电现象有关，据此解答．
【解析】【解答】解：当滑动变阻器的滑片 P 向右滑动时，电路电阻变大，滑动变阻器两端的电压变大，
所以电压表示数变大，灯泡两端的电压变小，根据公式 P= 可知灯泡实际功率变小，所以灯泡亮度变暗． 故选C．
【分析】当开关 S 闭合时，灯泡、定值电阻、滑动变阻器串联，电压表测量定值电阻和滑动变阻器两端的电压，当滑动变阻器的滑片P 向右滑动时，电路电阻变大，滑动变阻器两端的电压变大，灯泡两端的电压
变小，根据公式 P= 可求出灯泡实际功率的变化情况．
【解析】【解答】ABCD、电阻是导体的一种特性，只与材料、长度、横截面积、温度有关，与电压和电流无关，故ABD 错误，C 正确；
【分析】电阻是导体的特性，只与材料、长度、横截面积、温度有关，不随电压和电流的变化而变化，电压一定时，导体中的电流随电阻增大而减小，电流与电阻成反比。
【解析】【解答】ABCD、将 AB 两点间 5Ω的电阻更换为 10Ω的电阻，闭合开关，电路总电阻变大，电流变小AB 间的电压增大；为保持AB 间的电压不变，要移动滑片使AB 间的电压减小：当滑动变阻器连入电路的电阻增大时，即将变阻器滑片向右移动，电路中电流变小，由 U=IR 可知，AB 间的电压减小，故ACD 错误，B 正确。
故选项为：B。
【分析】要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压不变， 当电路中的电阻由 5Ω换成 10Ω时，导体两端的电压是否变化，怎样变化是此题的解题思路。
【解析】【解答】A、由电路图可知：滑动变阻器和定值电阻串联，电压表测电源电压，示数不变。故 A
错误；
B、由电路图可知：电压表串联在电路中，电路无电流通过，电压表示数为电源电压，不变化，故 B 错误； C、由电路图可知：滑动变阻器和定值电阻串联，电压表测滑动变阻器的电压，身高越低，滑动变阻器阻值越小，电压表示数越小。故 C 正确。
D、由电路图可知：滑动变阻器和定值电阻串联，电压表测定值电阻电压，身高越低，滑动变阻器阻值越小，电压表示数越大，故 D 错误。
故选项为：C.
【分析】分析电路图，先确认 R 与R'的连接方式，再确定电压表测量的是哪个电阻两端的电压，最后根据滑动变阻器的变阻原理和串联电路的分压关系判断。
【解析】【解答】解：当只闭合 S、S1 时L0 和L1 都呈暗红色，是因为L1 与该灯串联接入电路，所分电压低于 220V，所以L1 正常；
当只闭合S、S2 时，L0 正常发光，L2 不发光，是因为L2 被短路，使L0 直接接在电源上，正常发光． 故选D．
【分析】将“220V、40W”的电灯按表格中提供的接法接入电路，是把此灯串联接入电路． 若电灯恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；
若电灯比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于 220V，这条支路正常；
若电灯不发光，说明开关闭合的那条支路有开路． 据此分析判断．
【解析】【解答】A、若灯 L1 短路，灯L1 熄灭，但电电源被短路，电流表、电压表的示数都为零，不符合题意，故A 错误；
B、若灯 L2 短路，电压表读数变为零，电流表读数增大，不符合题意，故 B 错误。
C、若灯 L1 断路，灯L2 的电压和电流都不变，两电表的读数都不变，符合题意。故C 正确。
D、若灯 L2 断路，电流表读数为零，电压表读数不变，不符合题意，故D 错误。故选项为：C.
【分析】一灯突然熄灭，可能短路，也可能断路。电源电压不变，闭合电键S 后，电源电压电压不变，将四个选项逐一代入检验选择符合题意的选择。
【解析】【解答】ABD、闭合开关，图甲中灯泡和电阻并联，已知 L 和R 的I-U 图线分别为图乙中的 A、B；闭合开关S，电路的总功率为 4.8W，因并联电路各支路两端的电压相等，所以根据图象可知，在电压为 6V 时，通过灯泡的电流 IL=0.5A，通过电阻 R 的电流IR=0.3A，并联电路干路电流等于各支路电流之和， 则干路中的电流：I=IL+IR=0.5A+0.3A=0.8A，此时的总功率：P=UI=6V × 0.8A=4.8W，满足题中的要求； 所以，电源电压为 6V，则此时灯泡L 的电压为 6V，通过灯泡的电流IL=0.5A，此时灯泡的功率： PL=UIL=6V×0.5A=3W，故AB 错误，D 正确；
C、根据欧姆定律可得此时灯泡的电阻： ，故C 正确。故选项为：CD。
【分析】图中灯泡和电阻并联，根据并联电路电压特点、并联电路电流规律结合图象信息确定符合电路总功率的电源电压和电流，根据欧姆定律计算灯泡的电阻.根据P=UI 计算灯泡的电功率。
【解析】【解答】A、由题意可得，电路为灯泡和滑动变阻器串联，当灯泡正常发光时，电路中的电流最大为： ，最小电流为滑动变阻器阻值最大时，R=20 Ω，灯泡电阻为： ，此时电路中电流最小，，故电路中电流表示数的取值范围为 0.18A-0.5A，故A 错误；
B、电压表与小灯泡并联，测量小灯泡两端电压，且量程为 0-3V，当小灯泡正常发光时，电压表示数最大为 2.5V，当滑动变阻器电阻变大时，电压表示数变小，即滑动变阻器连入电路电阻最大时，电压表示数最小，此时电路里中电流最小为 0.18A，故此时灯泡两端电压为：UL=0.18A× 5Ω=0.9V，故电压表取值范围为：0.9V-2.5V，故B 错误；
C、串联电路各用电器电压之和等于电源电压，当灯泡两端电压为 2.5V 时，滑动变阻器电阻最小，此时滑
动变阻器两端电压为：U 滑=4.5V-2.5V=2V，滑动变阻器连入电路电阻为：，且分析电路可知，滑动变阻器可调至阻值最大为 20Ω，故滑动变阻器取值范围为：4Ω-20Ω，故C 正确；
D、电源电压不变，最大总功率为：P 大=UImax=4.5V×0.5A=2.25W，最小总功率为：
P 小=UIMIN=4.5V×0.18A=0.81W，故电路消耗的总功率为：0.81W-2.25W，故D 正确。故选项为：CD。
【分析】（1）分析电路，可知串联电路当灯泡正常发光时，小灯泡的额定电流为电路中允许通过的最大电流，当滑动变阻器电阻最大时，电流最小；
当小灯泡正常发光时，小灯泡两端电压最大，当滑动变阻器电阻最大时，电压表示数最小；
利用小灯泡正常发光时，滑动变阻器电阻最小，利用欧姆定律计算出最小电阻，因为滑动变阻器电阻变大，电流中电流表和电压表示数变小，故滑动变阻器可调至最大即为所求最大电阻；
根据P=UI，电源电压一定时，利用最大电流和最小电流计算出最大总功率和最小总功率。
【解析】【解答】（1）由于分子在不停地做无规则运动，所以我们会闻到粽子的香味，这就是扩散现象；
（2）由于分子间存在相互的引力而使米粒和粽叶粘在一起不容易分开。
【分析】（1）物体的分子在不停地做无规则运动，分子的运动无法用肉眼直接看到，但可以通过气味、颜色的变化来体现；
（2）分子间存在相互作用的引力和斥力。
【解析】【解答】第 1 空， 第 2 空，火柴头在火柴盒侧面轻轻划过就能擦燃， 通过克服摩擦力做功的方式将机械能转化为内能。
【分析】做功可以改变内能，克服摩擦力做功、压缩气体做功，都是将机械能转化为内能。
【解析】【解答】解：两个验电器 A 带负电，B 带正电，用带绝缘柄的金属棒将两个验电器的金属球连接起来时，自由电子移动的方向是从 A 向B，金属棒中形成的瞬间电流方向是从 B 向A．
故答案为：B；A．
【分析】正电荷定向移动的方向规定为电流方向；
验电器A 带负电，B 带正电，则A 有多余电子，B 缺少电子，当两者用导体连起来时，电子将从A 上转移到B 上，电子转移的方向与电流的方向相反．
【解析】【解答】解：（1）∵导体 A 和B 由同种材料制成、长度相同，由图可知导体A 的横截面积比B 的大，
∴A 的电阻小于B 的电阻；（2）∵两段导体串联，
∴通过两导体的电流相等； 故答案为：小于；等于。
【分析】其它条件相同时导体 A 的横截面积比B 的大，A 的电阻小于B 的电阻，串联电路中，通过两导体的电流相等。
【解析】【解答】（1） 40g 酒精完全燃烧放出的热量为 ：Q 放=mq=0.04kg ×3.0×107J/kg = 1.2×106 J；
（2）Q 吸=Q 放×90%=1.2×106 J×90%=1.08×106 J，由比热容计算公式可得升高的温度为：
，由于水的初温为20 ℃ ，且1 标准大气压水的沸点为100 ℃ ， 故水的温度最高只能升高到 100 ℃ 。
【分析】（1）根据热值计算公式 计算；
（2）由热效率公式可知水吸收的热量，再根据比热容公式计算水升高的温度，且因为 1 标准大气压沸点为 100℃，水温最高温度为 100℃。
【解析】【解答】（1） 某汽油机飞轮的转速为 2400r/min， 1s 转动 40r，汽油机做 4 个冲程，飞轮转 2 转， 做 1 次功，故飞轮转 40r，汽油机做功 20 次；
（2）汽油机完成 4 个冲程做一次功，20 次功完成 80 个冲程。
【分析】汽油机完成 4 个冲程，飞轮转 2 转，做一次工，据此分析计算。
【解析】【解答】由于电压表 V1 测的是总电压，V2 测的是串联电路的部分电压，故V1 的示数大于V2 的示数，但二者的指针位置完全一致，故说明电压表V1 用的是大量程（15V），V2 用的是小量程（3V），则 V1的示数为 10V，V2 的示数为 2V；而V2 测量的是灯泡 L2 的两端电压，故其两端电压为 2V，L1 的两端电压为 10V－2V=8V．
【分析】在串联电路中，总电压等于各用电器电压和；根据电压表的位置判断量程，结合指针位置读取电压大小。
【解析】【解答】(1) 1600imp/kW·h 表示电能表指示灯每闪烁 1600 次，电路消耗的电能为 1 kW·h ， 电能表的指示灯闪烁 160 次消耗的电能为：
电热水器的实际功率：；
(2)因为电热水器的额定电压和额定功率分别为 U=220V，P 额=1210W，
由 可得，电热水器的电阻为： ，由 得电热水器两端实际电压 为： 。
【分析】(1) 1600imp/kW·h 表示电能表指示灯每闪烁 1600 次，电路消耗的电能为 1kW·h，据此求电能表的指示灯闪烁 160 次消耗的电能，再利用 ，求电热水器的实际功率；
(2)知道电热水器的铭牌(额定电压、额定功率)，利用 ，求电热水器的电阻，再利用 求实际电压。
【解析】【解答】（1）由题意可得两只小灯泡的额定电流，L1 的额定电流和电阻为：I1=P1U1=3W6V=0.5A ， R1=U1I1=6V0.5A=12Ω ，L2 的额定电流和电阻为：I2=P2U2=6W3V=2A ， R2=U2I2=3V2A=1.5Ω ，为了使电路安全使用，电阻一定， 电路中电流最大为 0.5A 时，电路两端电压最大，即 U=IR=0.5A ×（12Ω+1.5Ω）=6.75V；
（2）当两灯泡并联时，为了使电路安全使用， 电路两端电压最大为 3V，则灯泡L2 可以正常发光，电流为 2A，灯泡L1 电流为：I1=UR1=3V12Ω=0.25A ， 由并联电路电流规律可得干路最大电流为：2A+0.25A=2.25A。
【分析】（1）串联电流电流处处相等，电路中最大电流不能超过小灯泡的额定电流，故电路最大电流应选额定电流小的，根据欧姆定律的变形公式计算电源电压；
（2）并联电路各支路电压都相等，故选择额定电压小的电压作为电源电压，这是在电路安全范围内的最大电压，根据欧姆定律计算电流。
【解析】【解答】第 1 空，第 2 空，用电压表测灯L1 两端的电压，电压表使用正确，电流是从A 点流入电压表，而只将电压表接 A 的一端改接C，则流入电压表的电流将是从 B 点流入，即电压表的正负接线柱就接反了，不符合电压表的正确用法。
【分析】根据电流应该从电压表的正极流入，负极流出的原则进行分析即可。
【解析】【解答】由题意知：只有当“光控开关”、“声控开关”都闭合了灯才能亮，说明灯泡与两个开关串联， 且火线要先过开关，再接入灯泡尾部的金属点，零线接入螺旋套，三孔插座与灯泡并联，其接法为左零右火上接地，如图所示：
【分析】由题意知，只有当“光控开关”、“声控开关”都闭合了灯才能亮，由此判断两开关与灯泡的连接情况；螺丝灯口的接法：火线接入灯尾金属点，零线接入螺旋套。对于三孔插座的接线方法是要求“左零右火上接地”。
【解析】【解答】(1)水和食用油质量相同，当加热时间相同时，表示吸收热量相同，则可根据水和食用油温度的变化多少比较其吸热能力强弱。(2 由表格数据可知，水和食用油初温和质量均相等，当加热相同时间时，食用油温度更高，则若要使水和食用油的最后温度相同，就要给水加热更长时间。实验中，水和煤油升高相同温度时，要给水加热的时间更长，则此时水吸收的热量大于食用油吸收的热量。
【分析】（1）在质量和加热时间相同时，通过温度变化判断吸热能力大小；（2）在质量和温度差相同时，升温慢的物体加热时间长，吸收热量多。
【解析】【解答】（1）为了保护电路，连接电路时，开关必须处于断开状态；（2）根据电路图可知，电源 两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光；（3）根据电路图可知，拆除 c 这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接；小强将多余的 c 导线拆除以后， 闭合开关S 时，小电灯L1、L2 都不亮，说明电路出现了断路；用一段导线的两端接触A、B 两点时，两灯
都不亮，说明开关完好；接触C、D 两点时，两灯也不亮，说明灯泡L1 完好；接触E、F 两点时，只有灯
L1 亮，说明灯L2 断路。故答案为：B。
【分析】探究电路的串联和并联时，各元件顺次连接的是串联电路，并列连接的是并联电路，当导线和用电器并联会短路。
【解析】【解答】(1)连接完电路后，小组中某同学闭合开关时，移动滑动变阻器的滑片 P，发现电流表有示数，小灯泡不亮，电压表无示数，可判断可能小灯泡短路；
排除故障后，移动滑动变阻器的滑片 P，当小灯泡正常发光时，电流表的示数如图丙所示，电流表选用小量程，分度值为 0.02A，电流为 0.3A，则小灯泡的额定功率为 P=UI=；
a.连接好电路后，闭合开关 S、S1 断开S2， 调节滑动变阻器的滑片 P，使电流表的示数I1=0.25A 时， 小灯泡正常发光；
b.保持滑动变阻器滑片 P 的位置不动， 断开S1 闭合S、S2 读出电流表的示数为 I2；
c.在b 中，电流表测灯 L 与R0 并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律可知灯的额定电流：IL=I2-I1，实验小灯泡的额定功率：P=U额(I2-I1)。
【分析】(1)电流表有示数，灯不亮，电压表无示数，说明电路可能为灯泡短路；
根据电流表选用小量程确定分度值读数，由 P=UI 得出灯的额定功率；
要测灯的额定功率，应先使灯正常发光，在没有电压表的情况下，电流表与定值电阻 R 应起到电压表的测量作用，故将 R 与电流表串联后再与灯并联，根据并联电路电压特点结合欧姆定律可知额定电压下通过定值电阻的电流，移动滑动变阻器的滑片时灯正常发光，保持滑片位置不变，通过开关的转换，使电流表测灯与R 并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光， 根据并联电路电流的规律求出灯的额定电流，根据 P=UI 写出灯的额定功率的表达式。
【解析】【解答】(1)两端电压越高，小灯泡越亮，电阻值也相应增大，要保持电阻一定，所以使用定值电阻。
因为电源电压只有 3V，所以电压表选择 0~3V 量程，电流表选择 0~0.6A 量程；滑动变阻器要求接入电路的电阻最大，必须使接入电路的电阻线最长，所以连接左下端的接线柱，如图所示：
；
电压表选择的是 0~3V 量程，所以示数是 2.4V；电流表选择的是 0~0.6A 量程，所以示数是 0.24A，分
析实验数据可知，电压与电流的比值是个定值，都等于 10Ω，故可得出结论：电阻一定时，导体的电流与导体的电压成正比；
探究电流与电压的关系，必须保持电阻一定，由表(二)对应的电压电流计算可知，电阻值是变化的，所以原因是电压表并联在滑动变阻器两端了。
【分析】[分析](1)探究电流与电压的关系，必须保持电阻一定，小灯泡灯丝电阻受温度的影响较大，而定值电阻其阻值受温度影响则小得多；
连接电路时应特别注意滑动变阻器、电流表、电压表的接法，滑动变阻器连接时应遵循“一上一下”的原则；电流表、电压表要注意电流的方向以及量程的选择；
电流表、电压表读数时，应先观察连接的是哪一个量程，然后弄清每一大格、每一小格代表的数值，最后读出题目中指针所指的具体数据；分析实验数据得出结论；
探究电流与电压的关系，必须保持电阻一定，电压表应该与定值电阻并联。
【解析】【解答】(1)第 1 空，实验中是通过观察 U 形管中液面的高度差来显示容器内空气温度的变化，第
2 空，运用了转换法；
图甲中，两电阻串联，电流和通电时间相同 5Ω
