江苏省2024年九年级（上）物理期末试题模拟试题九套附答案

这是一份江苏省2024年九年级（上）物理期末试题模拟试题九套附答案，共172页。试卷主要包含了选择题，填空题，实验题，计算题，综合题等内容，欢迎下载使用。
一、选择题

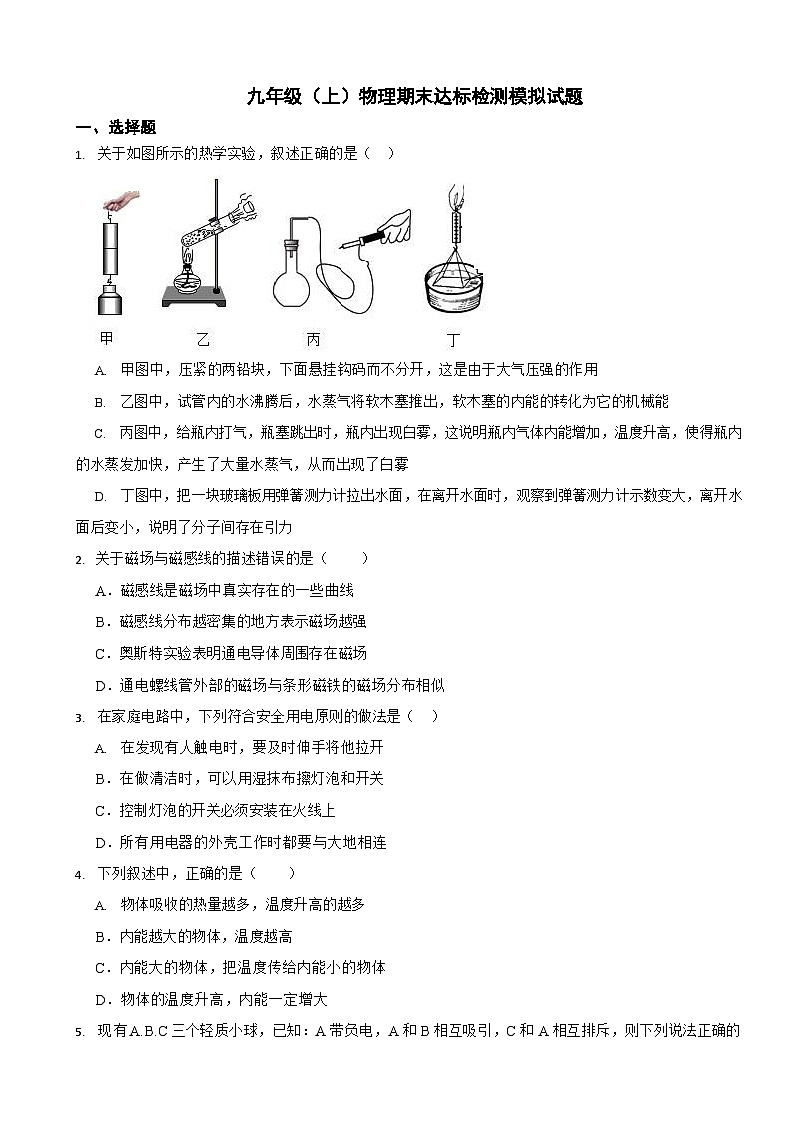

九年级（上）物理期末达标检测模拟试题
关于如图所示的热学实验，叙述正确的是（ ）
甲图中，压紧的两铅块，下面悬挂钩码而不分开，这是由于大气压强的作用
乙图中，试管内的水沸腾后，水蒸气将软木塞推出，软木塞的内能的转化为它的机械能
丙图中，给瓶内打气，瓶塞跳出时，瓶内出现白雾，这说明瓶内气体内能增加，温度升高，使得瓶内的水蒸发加快，产生了大量水蒸气，从而出现了白雾
丁图中，把一块玻璃板用弹簧测力计拉出水面，在离开水面时，观察到弹簧测力计示数变大，离开水面后变小，说明了分子间存在引力
关于磁场与磁感线的描述错误的是（） A．磁感线是磁场中真实存在的一些曲线B．磁感线分布越密集的地方表示磁场越强C．奥斯特实验表明通电导体周围存在磁场
D．通电螺线管外部的磁场与条形磁铁的磁场分布相似
在家庭电路中，下列符合安全用电原则的做法是（ ）
在发现有人触电时，要及时伸手将他拉开B．在做清洁时，可以用湿抹布擦灯泡和开关C．控制灯泡的开关必须安装在火线上
D．所有用电器的外壳工作时都要与大地相连
下列叙述中，正确的是（）
物体吸收的热量越多，温度升高的越多B．内能越大的物体，温度越高
C．内能大的物体，把温度传给内能小的物体D．物体的温度升高，内能一定增大

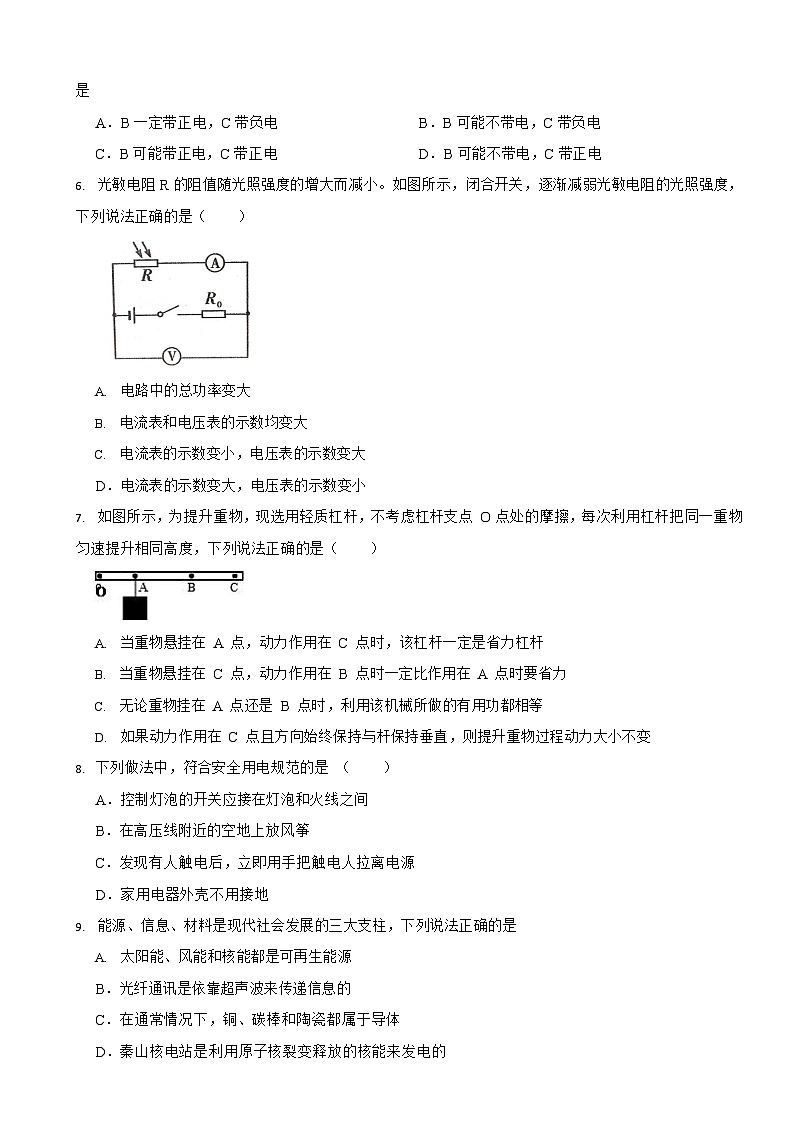

现有A.B.C 三个轻质小球，已知：A 带负电，A 和B 相互吸引，C 和A 相互排斥，则下列说法正确的
是
A．B 一定带正电，C 带负电B．B 可能不带电，C 带负电
C．B 可能带正电，C 带正电D．B 可能不带电，C 带正电
光敏电阻R 的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度， 下列说法正确的是（）
电路中的总功率变大
电流表和电压表的示数均变大
电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小
如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点 O 点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是（）
当重物悬挂在 A 点，动力作用在 C 点时，该杠杆一定是省力杠杆
当重物悬挂在 C 点，动力作用在 B 点时一定比作用在 A 点时要省力
无论重物挂在 A 点还是 B 点时，利用该机械所做的有用功都相等
如果动力作用在 C 点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变
下列做法中，符合安全用电规范的是 （） A．控制灯泡的开关应接在灯泡和火线之间 B．在高压线附近的空地上放风筝
C．发现有人触电后，立即用手把触电人拉离电源D．家用电器外壳不用接地
能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是
太阳能、风能和核能都是可再生能源B．光纤通讯是依靠超声波来传递信息的
C．在通常情况下，铜、碳棒和陶瓷都属于导体
D．秦山核电站是利用原子核裂变释放的核能来发电的

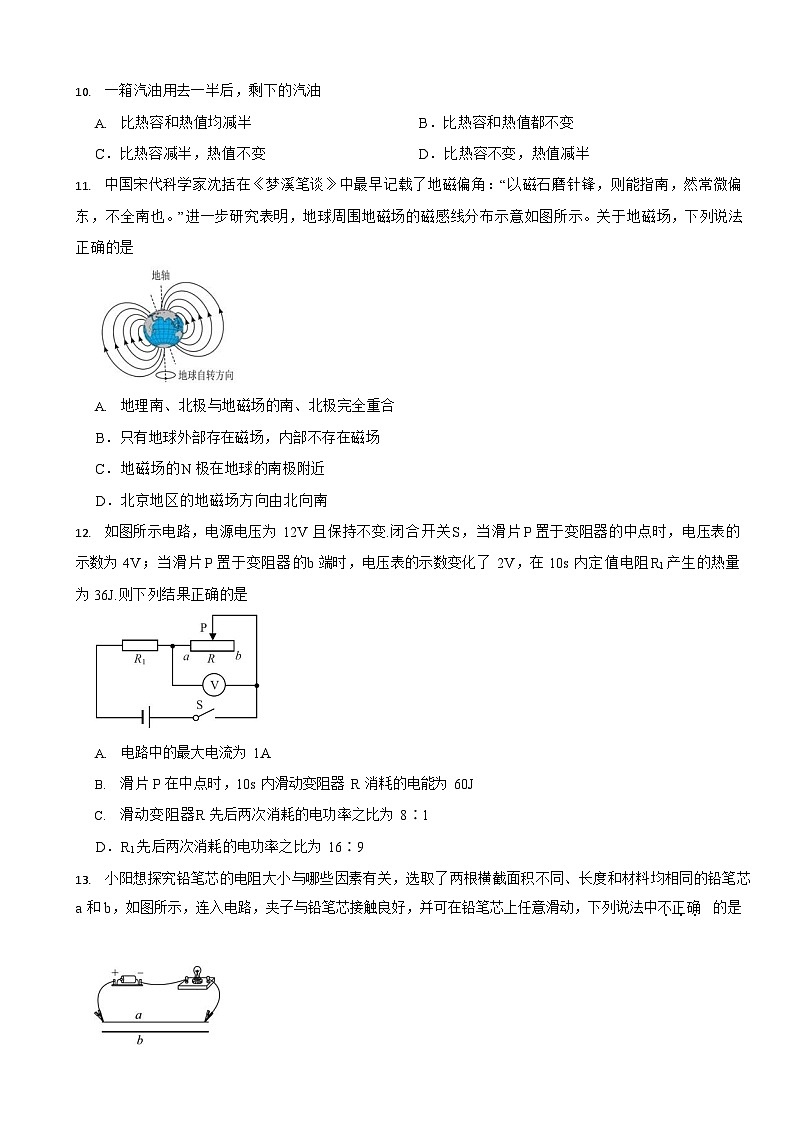

一箱汽油用去一半后，剩下的汽油
比热容和热值均减半B．比热容和热值都不变
C．比热容减半，热值不变D．比热容不变，热值减半
中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场，下列说法正确的是
地理南、北极与地磁场的南、北极完全重合B．只有地球外部存在磁场，内部不存在磁场C．地磁场的N 极在地球的南极附近
D．北京地区的地磁场方向由北向南
如图所示电路，电源电压为 12V 且保持不变.闭合开关S，当滑片P 置于变阻器的中点时，电压表的示数为 4V；当滑片P 置于变阻器的b 端时，电压表的示数变化了 2V，在 10s 内定值电阻R1 产生的热量为 36J.则下列结果正确的是
电路中的最大电流为 1A
滑片P 在中点时，10s 内滑动变阻器 R 消粍的电能为 60J
滑动变阻器R 先后两次消耗的电功率之比为 8∶1 D．R1 先后两次消耗的电功率之比为 16∶9
小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯 a 和b，如图所示，连入电路，夹子与铅笔芯接触良好，并可在铅笔芯上任意滑动，下列说法中不．正．确． 的是
该实验可以通过灯泡的亮度反映铅笔芯电阻的大小 B．该实验可以探究铅笔芯的电阻大小与材料是否有关 C．该实验可以探究铅笔芯的电阻大小与横截面积是否有关D．该实验可以探究铅笔芯的电阻大小与长度是否有关
如图所示的家用电器中，利用电流热效应工作的是
电压力锅B．
笔记本电脑
C．电风扇D．电视机
如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（）
电磁铁右端为 N 极
小车向右运动
只将滑片 P 向右移动，电磁铁磁性减弱
只将电源正负极交换，电磁铁磁性增强
小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（）
家庭电路的总电阻变大了B．家庭电路的总功率变大了
C．电视机中的电流变大了D．电视机两端的电压变大了
下列用电器利用电流热效应工作的是（）
取暖器B．吸尘器C．电视机D．手机
下列现象中，用物理知识解释正确的是（）
吹风扇时会加快身上汗液的蒸发，蒸发时要吸热，所以会感到凉爽B．吃冰棒感觉凉爽，是因为冰升华要吸热
C．物体的温度高，是因为它具有较多的热量
D．因为液态氢的比热容大，所以液态氢被用作运载火箭的燃料
如图弹簧测力计下端吊一条形磁铁，当开关 S 闭合时弹簧测力计示数变大，则电源的正极是
左端B．右端C．不变D．无法判断
关于下面四幅图的说法正确的是（）
甲图：抽出玻璃板，下瓶中出现红棕色 NO2 气体，表明气体间可以发生扩散现象
乙图：悬挂重物不能把两铅块分开，说明分子间存在引力，没有斥力C．丙图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同D．丁图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是水蒸气
如图所示，电源电压保持不变，当闭合开关 S1，灯泡L1 正常发光，再闭合开关S2，则整个电路的
总电阻增大，L1 亮度变小，总功率变小
总电阻减小，L1 亮度变大，总功率变小
总电阻减小，L1 亮度不变，总功率变大
总电阻增大，L1 亮度不变，总功率变大
如图是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U 形管中液面的高度的变化反应密闭空气温度的变化，下列说法正确的是（）
该装置是为了探究电流产生的热量与电阻的关系
将左边容器中的电阻丝由 5Ω换成 10Ω，就可以探究电流产生的热量与电阻的关系C．通电一段时间后，左侧 U 形管中液面的高度差比右侧的大
D．该实验装置是利用 U 形管中液体的热胀冷缩来反应电阻丝放出热量的多少的
通过大量实验，首先归纳出电流与电压、电阻关系的科学家是（）
安培B．伏特C．欧姆D．焦耳
小高同学在做电学实验时，按如图所示连接电路，电源电压不变，闭合开关后，灯L1、L2 都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变．产生这一现象的原因是（）
灯L1 短路B．灯L2 短路C．灯L1 断路D．灯L2 断路
POS 刷卡机的刷卡位置有一个绕有线圈的小铁环制成的检 测头，如图所示，使用时，将带有磁条的信用卡在POS 机指定位置刷一下，检测头的线圈中就会产生变化的电流，P0S 机便可读出磁条上的信息。图中能反映POS 刷卡机读出信息原理的是（）
B．
C．D．
如图所示，利用图象可以描述物理量之间的关系，以下图象大致描述正确的是（）
水沸腾时温度跟时间的关系
水的比热容与温度的关系
定值电阻消耗的电功率跟电流的关系
通电导体的电阻跟通过的电流关系
如图所示，电源电压保持不变，闭合开关 S，下列说法正确的是（）
向右移动滑片 P，电压表V1 的示数变小
向右移动滑片 P，电压表V2 的示数变小
向左移动滑片 P，电流表A 的示数变大
向左移动滑片 P，电压表V1 与电流表A 的示数比值不变
关于分子和物体内能，下列说法正确的是（） A．杯子里的水可以任意倒出说明水分子间没有引力B．把 0℃的冰块加热熔化成 0℃的水，其内能不变C．固体间能扩散，表明固体物质分子是运动的 D．用力搓手，手发热是通过热传递增加手的内能
29．2019 年 10 月国庆大阅兵中无人侦察机-8 首次公开亮相，下来说法正确的是（）
无人侦察机-8 在飞行时，机翼上方空气流速小，压强大
飞机返回机场，着陆后受到惯性作用飞机还要向前滑行一段距离才能停下C．飞机喷气发动机对空气的作用力一定与空气对发动机的力一样大
D．无人侦察机质量 1.5t，在空中飞行时受到的重力的为 1500N
下列说法正确的是（）
A．用锯条锯木头时，锯条发热，锯条内能增加，木头内能减少B．一桶水和一杯水的比热容不同
C．尘土飞扬，说明分子不停做无规则运动
D．摩托车上的热机工作时提供动力的是做功冲程
二、填空题
根据如图所示的电流方向，判断通电螺线管的左端是极。
如图所示，电能表的示数为kW·h。
如图所示，画出入射光线经过透镜后的折射光线。
（）
如图甲所示的电路中，电源电压不变，灯泡 RL 的阻值小于变阻器 R2 的最大阻值，且 R1 的阻值是灯泡电阻 RL 的两倍，灯泡电阻不随温度发生变化．现只闭合 S2，滑动变阻器滑片 P 从 a 端滑到 b 端的过程中，变阻器 R2 的电功率与它两端电压的关系图线如图乙所示，滑动变阻器滑片到达 b 端时，R2 的功率为此时电路总功率的 80%，则此时 RL：R2 =；若同时闭合 S1、S2、S3，电路消耗的最小总功率为W．
如图是体温计和寒暑表的一部分，其中图是体温计，乙温度计的示数为℃。
如图电路（电源电压及灯丝电阻保持不变）灯L 的规格为“6V 3.6W”，闭合开关S1 后，灯L 的实际功率为 0.9W，则电源电压为V；再闭合开关S2 后，电流表示数为 0.5A，则电阻R 的阻值是Ω，灯的亮度 （选填“变亮”、“变暗”或“不变”）。
某导体的电阻是 5Ω，通过它的电流为 0.2A，10s 内通过该导体产生的热量是J；电子式电能表表盘上标有“3000imp/kW·h”的字样（imp 表示电能表指示灯闪烁次数）将某用电器单独接在该电能表上， 正常工作 30min，电能表指示灯闪烁了 300 次，该用电器的功率是 W；一汽油机转速为 2400r/min，则该内燃机每秒做功次．
甲灯泡标有“220V，40W”，乙灯泡标有“220V，60W”字样，并联在 220V 电源上，通过灯丝电流大的是灯泡，如果两灯泡钨丝长短一样，则钨丝较粗的是灯泡。
可以释放核能的核反应有轻原子核的变和重原子核的变。目前人类能够有控制地使用核能，主要是利用原子核的变。
某电水壶单独正常工作 2min，使标有“1600imp/kW•h”字样的电能表指示灯闪烁了 80 次，则这段时间内电水壶消耗的电能为kW•h，实际电功率为kW。
如图所示，用吊车将棱长为 1 m 的正方体花岗岩从距水面 1 m 高的A 处沿竖直方向匀速放入水中．在
整个过程中，钢缆拉力大小与下落高度的关系如图乙所示．花岗岩浸没在水中时受到的浮力等于 N；花岗岩石下落到图甲 B 处(h0=2 m)时下表面受到水的压强等于Pa(g 取 10 N/kg，水密度为1.0×103 kg/m3，计算结果用科学记数法表示)．
如图是一种学生用的滑动变阻器，若要接入电路中改变电路电流的大小，共有种接法。
三、实验题
在探究“固体熔化时温度的变化规律”和“水沸腾时温度变化的特点”两个实验中，都需用到的测量器材是和。
探究“串联电路电压的规律”的电路如图 1 所示。电源提供的电压不超过 3V。闭合开关，电压表的示数如图 2 所示。
①此时L1 两端的电压为V。
②在后续的探究实验中：
小明的做法：把导线b 从接在 P 端改接在M 端，测出串联电路两端电压。小芳的做法：把导线a 从接在电源负极改接在M 端，测出L2 两端电压。
其中，的做法是错误的。原因是：。
在测量小灯泡的电功率实验中，小灯泡的额定电压为 2.5V
请你用笔画线代替导线将图甲的实物电路连接完整；
（）
连接好电路后闭合开关电压表的示数如图乙所示为V；为了测量小灯泡的额定功率应将滑动变阻器的滑片向（选填“A”或“B”）端移动；
小明根据表中记录的实验数据绘制了如图所示的 I﹣U 图象。
分析表中的实验数据和图的图象，可知
①小灯泡的额定功率为W；
②对同一盏灯：其亮暗决定于灯的；通过灯泡的电流与其两端电压不成正比，其原因是
若小灯泡标的额定电压模糊了，但额定电流 I 额可见，小华用如图电路也测出了小灯泡的额定功率
序号
电压U/V
电流I/A
发光情况
电功率P/W
1
0.2
0.10
不亮
0.02
2
0.5
0.12
微亮
0.06
3
1.0
0.15
稍亮
0.15
4
1.5
0.18
较亮
0.27
5
2.5
0.23
明亮
0.58
6
2.8
0.24
很亮
0.70
（电源电压为U），如图所示。请将实验步骤补充完整。
只闭合开关，移动滑片P 使电流表示数为 I 额；
，再闭合开关 S2，记下电流表示数为I；
额定功率的表达式为：P 额＝。（用符号 U、I 额、I 来表示）
四、计算题
如图所示，是一个照明系统模拟控制电路.已知电源电压U=4.5V，定值电阻R1=5Ω。滑动变阻器R2 上标有“25Ω 1A”，R3 为光敏电阻，其阻值随光照度的变化遵循某一规律，部分数据如下表所示（相同条件下，光越强，光照度越大，光照度单位为勒克斯，符号为 lx，白天光照度大于 31x），当 R1 两端电压低至 0.5V 时，控制开关自动启动照明系统（不考虑控制开关对虚线框内电路的影响）。利用该装置可以实现当光照度低至某一设定值 E0 时，照明系统内照明灯自动工作。
闭合开关S，将滑片P 移至b 端，求E0 为多少?
要使 E0=1.5lx，则 R2 接入电路的电阻应调为多大?若环境的光照度降至 1.5lx 时能保持 3min 不变， 求这段时间内R2 消耗的电能?
本系统可调E0 的最小值是?
某家庭用燃气热水器将质量为 100kg，温度为 20℃的自来水加热到 50℃，消耗的天然气体积为 1m3( 假设天然气完全燃烧).已知水的比热容为 4.2×103J/(kg·℃)，天然气的热值为 1.2×107J/m3.求：
天然气完全燃烧放出的热量；
水吸收的热量；
该热水器工作时的效率.
光照度E/1x
0.5
1
1.5
2
2.5
3
光敏电阻R3 阻值/Ω
60
30
20
15
12
10
答案
【答案】D
【答案】A
【答案】C
【答案】D
【答案】B
【答案】C
【答案】C
【答案】A
【答案】D
【答案】B
【答案】C
【答案】D
【答案】B
【答案】A
【答案】C
【答案】B
【答案】A
【答案】A
【答案】B
【答案】C
【答案】C
【答案】C
【答案】C
【答案】C
【答案】D
【答案】B
【答案】D
【答案】C
【答案】C
【答案】D
【答案】（1）N
（2）2019.1
（3）
32．【答案】1：4；15
【答案】甲；-3
【答案】3；15；不变
35．【答案】2；200；20
【答案】乙；乙
【答案】聚；裂；裂
38．【答案】0.05；1.5
39．【答案】1×104；3×104
【答案】2
【答案】（1）停表；温度计
（2）1.2；小芳；电压表正负接线柱会接反
【答案】（1）
（2）1.2；A
（3）0.58；实际功率；灯丝的电阻随温度的升高而增大
S1；保持滑动变阻器的滑片位置不变；（U﹣I 额× ）I 额
【答案（】1）由题意可知，当R1 两端电压低至0.5V 时，这时电路中的电流大小是电路中的总电阻是
由于滑片P 移至b 端，则 ，那么
从表中数据可知，这时光照度是
要使E0=1.5lx，这时 ，，则
即R2 接入电路的电阻应调为 ；
由题意可知，若环境的光照度降至 1.5lx 时能保持 3min 不变，求这段时间内R2 的电阻大小是 ，这段时间内R2 消耗的电能是
由上述可知，启动照明系统时，控制电路的总电阻是 ，且光照度与光敏电阻 阻值的乘积不变， 当滑动变阻器接入电路的电阻是零时，光敏电阻 R3 的阻值最大，这时光照度 的值最小，光敏电阻的最大阻值是
因为，所以
【答案】（1）天然气完全燃烧放出的热量：
Q 放=Vq=1m1×1.2×107J/m1=1.2×107J
（2）水吸收的热量：Q 吸=cm（t-t0）=4.2×101J/（kg•℃）×100kg×（50℃-20℃）=1.26×107J
（3）燃气灶的效率：
一、选择题
九年级上物理期末检测试题
将一只标有“100Ω 2A”的滑动变阻器与一只标有“20Ω 0.5A”的电路元件串联起来接入某一电路，该电路允许通过的最大电流及最大电源电压为（）
A．0.5A，210VB．0.5A，60VC．2A，210VD．2A，60V
如图所示是汽油机一部分工作循环，甲、乙是两个演示实验示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图（其中进气门和排气门均关闭）．与压缩冲程原理相同的是
甲、丙B．乙、丙C．甲、丁D．乙、丁
下列说法正确的是
我国家庭电路的电压为 220VB．一节干电池的电压为 2V
C．手机电池的电压为 37VD．人体的安全电压为 36V
已知电源电压恒定，灯泡标有“6V 9W”字样，灯丝电阻不变。如图甲所示，当灯泡与阻值为 8Ω的定值电阻R1 串联时，灯泡的功率是 1W。如图乙所示，当灯泡改为与定值电阻 R2 串联时，灯泡的功率为 2.25W， 则R2 的阻值为
2ΩB．4ΩC．6ΩD．12Ω
下列关于功、功率、机械效率的说法中正确的是（）
机械效率越大，做的有用功一定越多B．功率越大，做功越快
C．有力作用在物体上，力一定对物体做了功D．功率小，机械效率也一定低
如图是小灯泡的电流与两端电压的关系图象，下列说法正确的是（）
小灯泡的电阻不变，是 7.6Ω
小灯泡的电流随两端电压的增大而增大的越来越慢C．小灯泡的电阻与两端电压有关，随电压的增大而减小
D．小灯泡的实际功率与两端电压有关，随电压的增大而减小
以下说法中与事实最为符合的是（） A．一节新的 7 号南孚电池电压为 B．对人体安全的电压是
C．家庭常用节能灯正常工作时的电流约为 D．通过技术改进，热机的效率可以达到
如图所示，底面积均为 100cm2 的薄壁容盤甲和乙（不计容器质量），里面分别装有质量均为 2kg 的水和另一种液体，液面相平。把一物块浸没在甲客器的水中、水未溢出，甲容器中水面上升 5cm，水对容器底部的压强增加量与容器对地面的压强增加量之比为 1：3：当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出。则下列结论不正确的是（）
物块的密度等于 3×103kg/m3
乙容器中液体密度小于甲容器中液体密度C．乙容器对地面压强为 3.5×103Pa
D．甲容器对地面的压力增加了 15N
在探究“电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图所示。下列判断正确的是（）
两球一定带同种电荷B．两球可能带异种电荷
C．两球可能一个带电，一个不带电D．两球均只受两个力
小灯泡额定电压为 6V，额定功率估计在 7W～l2W 之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有 0.6A、3A 两档，电压表有 3V、l5V 两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
小灯泡额定功率为 7.5WB．在 5V 时小灯泡的功率为 7.5W
C．在 1V 电压下小灯泡功率 1.5WD．在 5V 时小灯泡功率为 1.5W
11．2019 年初，我国年仅 22 岁的年轻科学家曹原解决了困扰世界物理学家 107 年的难题，取得了在石墨烯超导领域中的重大突破，让超导科技向前迈出了一大步。超导就是导体电阻为零的现象，可以大大减少电阻的电热损耗。下列电器中不适用超导材料的是（ ）
A．电动机中的线圈B．发电机中的线圈
C．热得快的电热丝D．输电导线
如图是穿行在餐厅的机器人端着托盘送餐的情景。若认为机器人是静止的，则选择的参照物是（）
地面B．托盘C．餐桌D．墙壁
下列各组物质通常情况下属于绝缘体的是：
空气，盐水，橡皮B．油，陶瓷，人体
C．玻璃，大地，陶瓷D．陶瓷，空气，油
下列几种家用电器正常工作时的电流最接近 5A 的是（）
白炽灯B．空调器C．电风扇D．电脑
质量均为 1kg 的铝块、铅块、水银和水（c 水＞c 铝＞c 水银＞c 铅），将铝块和水银的温度从 10℃加热到20℃，铅块和水的温度从 40℃加热到 50℃，则吸热最多的是
铝B．铅C．水D．水银
如图所示的电路中，电源电压不变，只闭合开关 S1 时，电压表V1 与V2 的示数之比为 3：2，只闭合开关S2 时，电压表V1 与V2 的示数之比为 5：3，则 R1 与 R2 的电阻之比为（）
A．4：3B．2：3C．3：5D．5：3
一种试电笔的构造如图所示，下列说法正确的是（）
使用试电笔时手可以接触笔尖 B．使用试电笔时手不要接触笔卡 C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体
为了保证环境质量，宝鸡市实行铁腕治霾“1+18”方案，包括削减燃煤、清洁供暖、尾气治理、禁止焚烧秸秆等措施，以下说法正确的是（）
雾霾的形成是因为分子在永不停息的做无规则运动B．暖气中的工作物质用水，是因为水含有的热量大
C．秸秆燃烧过程中化学能转化为内能，会产生大量有害物质且极易引起火灾D．暖气取暖是利用热传递，热量由内能大的物体传递给内能小的物体
如图所示的实例中，改变物体内能的方式与其他三个实例不同的是（）
用酒精灯给试管加热
划火柴点火
金属管内酒精蒸汽中的水加热顶开木塞时内能减少
锯木头锯条发热
如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精。盒盖迅速飞出。这个过程与四冲程汽油机中的哪一个冲程的能量转化相同 （）
吸气冲程B．压缩冲程C．做功冲程D．排气冲程
如图所示，电源电压为 6V，闭合开关后，电压表的示数为 4V，下列描述不正确的是（）
A．L1 两端电压为 2VB．L1 两端电压为 4V
C．L2 两端电压为 4VD．L1 和L2 两端电压之和为 6V
关于温度、热量、内能，以下说法正确的是（）
物体的温度越高，所含的热量越多B．物体的温度升高，内能增大
C．物体内能减少，它一定放出热量 D．物体的温度不变，其内能就一定不变
以下研究方法相同的是（）
①研究压力作用效果与压力大小的关系时，保持受力面积不变
②研究声音的产生时，将发声的音叉与水面接触，水花四溅表明音叉在振动
③研究磁场时，引入“磁感线”
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体
A．①②B．②③C．③④D．①④
深秋时节，右江洞谷气温不是很低，但我国北方却是滴水成冰。对于滴水成冰这一过程，有关物态变化和吸、放热情况，下列说法正确的是（）
凝固，放出热量B．汽化，吸收热量
C．熔化，吸收热量D．液化，放出热量
如图所示电路中，电源电压恒定。闭合开关 Sl、S2 时，电阻的功率为 25W；再断开开关S2，电阻Rl
的功率为 4W，此时电阻R2 的功率为（）
A．6 WB．8WC．16WD．21W
下列日常使用的工具中，属于费力杠杆的是（）
食品夹B．羊角锤
C．瓶起子D．钢丝钳
如图所示，a， b 是连接在电路中的两个电表仪表。闭合开关S 后，灯L1，L2 均发光，则
A．a 为电流表、b 为电流表B．a 为电流表、b 为电压表
C．a 为电压表，b 为电流表D．a 为电压表，b 为电压表
如图所示，电源的电压不变，闭合开关，滑片 P 从右向左移动，下列说法正确的是（）
电压表示数变大B．电压表示数变小
C．电流表示数变大D．电流表示数变小
甲和乙两灯的额定电压均为 6V，图中是甲、乙两灯的电流随其两端电压变化的图象，以下说法正确的是
将两灯并联在 4V 的电源两端，电路总功率为 4W
将两灯串联，使其中一个灯泡正常发光，电源电压最大为 9V C．将两灯串联起来，并保证都发光且不被烧坏时，甲灯比乙灯亮D．将两灯并联在 6V 的电源两端，干路电流为 1.5A
超市条形码识别仪的光敏二极管的主要制作材料是（）
导体B．超导体C．半导体D．纳米材料
二、填空题
电磁感应是英国物理学家发现的，根据他的发现制成了机.
跳绳是中考的一个考试项目，小明的体重为 50N，在中考跳绳考试中，跳起时重心的平均高度为 0.02m 。则小明跳一次做功J。若小明 1mim 跳 150 次，则小明跳绳时的功率为W。
完成下列单位换算：0.45MΩ=KΩ=Ω，1 度=kW•h=J
冬天孩子们围着火炉取暖，这是利用的方式获取内能；而远离火炉的孩子同时还要靠双手反复摩擦让手感到温暖，这是利用的方式增加了手的内能。
材料、长度相同的两个电阻R1 与R2，若横截面积S1＞S2，则R1 R2（填“＞”“＝”“＜”），若加在R1 两端的电压改变时，它的电阻将 （填“改变”“不变”）。
汽车发动机是在冲程获得动力的，发动机常用水作为冷却剂，这是因为水的较大； 发动机把热量传递给水使水的内能增加是通过的方式实现的。
如图所示，要使R1 与R2 组成并联电路，应闭合开关，若此时电流表A1 和A2 的示数之比为
2∶5，则R1 与R2 的电阻之比为，R1 与R2 消耗的电功率之比为.
一个阻值不随温度变化的电阻 R，当加在它两端的电压为U 时，通过它的电流为 0.2A，当加在它两端的电压增大到 3U 时，该电阻的阻值 （选填“变大”、“变小”或“不变”），此时通过它的电流为 A
两定值电阻 R1=3Ω，R2=7Ω，若将它们串联在同一电路中，R1、R2 两端的电压之比为：若将它们并联在同一电路中，则通过 R1、R2 的电流之比为。
某小组在探究“比较两种物质在太阳照射下升温快慢”的活动中，同学们经过讨论，一致认为应控制两种物质的和初温相等，确保两种物质的受热面积相同且正对阳光，这样做是为了让两种物质在相同的时间内相同，若采用正确的方法进行探究，半小时后，甲物质的温度升高了 5℃，乙物
质的温度升高了 2℃，则比热容较大的物质是 （甲/乙）．
三、实验题
小明同学观察家中手电筒，发现里面有一个小灯泡，上面标有“2.5V”字样，他想测出该小灯泡的电功率：
请你用笔画线代替导线，将图甲中的实物电路连接完整，要求：当滑动变阻器的滑片向左移动时 ，小灯泡变暗。
（）
闭合开关前，应把滑动变阻器滑片 P 置于端。（“A”或“B”端）
实验时无论怎样移动滑动变阻器的滑片，小灯泡始终不亮，电压表没有示数，电流表有示数，则故障的原因可能是。
小明同学移动滑片 P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的 I-U 图象， 根据图象信息，可计算出小灯泡的额定功率为W。
小华借助这套实验器材还可以完成的实验有：。
在“探究电流与电压的关系”实验中，某实验小组经过相互讨论，完成了该实验方案的三次设计：
由图 1 到图 2，改进的理由是：；
由图 2 到图 3，改进的理由是：；
当用图 3 电路“探究电流与电阻的关系”时，已知电源电压为 4.5V，滑动变阻器的最大阻值为 50Ω．当定值电阻为 10Ω时，对应的电流表示数为 0.2A， 为了测量更多组数据，又提供了 20Ω、30Ω、40Ω、50Ω
定值电阻各一个，其中电阻不能使用．
四、计算题
如图所示，有一块边长为 10cm 的正方体木块漂浮在水面上，其下表面距水面 6cm，求：
（ ）
水对木块下表面的压强；
木块受到的浮力；
木块的密度。
速度
100
200
300
400
500
阻力
我国自主研制的某型新一代战斗机，它具备超音速巡航、电磁隐身、超机动性、超视距攻击等优异性能，该飞机最大起飞质量为 37t，最大飞行高度达 20000m，最大航行速度达 倍声速 合 ， 最大载油量为 10t，飞机航行时所受阻力的大小与速度的关系见下表：
已知飞机发动机燃油完全燃烧的能量转化为机械能的效率是 ，飞机使用的航空燃油的热值为求：
飞机发动机完全燃烧 5t 燃油获得的能量是多少焦？
当飞机以 的速度巡航时，飞机发动机的输出功率是多少千瓦？
若在飞机油箱中加满燃油，并且以 的速度巡航时，飞机的最大航程约是多少千米？
答案
【解析】【解答】电阻串联，为了保证电路的安全，最大电流为 0.5A，根据串联电路特点，此时两个电阻两端的电压分别为 50V 和 10V，电源电压 60V，故B 符合题意
故选择B
【分析】当电路串联时，为了元件的安全，最大电流不超额度电流小的元件，电路是安全的，利用串联电路电压的规律进行计算
【解析】【解答】汽油机的压缩冲程，活塞运行压缩体积，将机械能转化为内能，根据图像，乙图和丙图， 活塞压缩气体体积，B 符合题意。
故答案为：B.
【分析】活塞运行，压缩气体体积，将机械能转化内能。
【解析】【解答】A.我国家庭电路的电压 220V，说法正确B.一节干电池的电压为 1.5V ，故B 错误
C.手机电池的电压为 3.7V—4.2V，故C 错误
D. 对人体的安全电压为不超过 36V，故D 错误故选择A
【分析】熟记常用的一些电压值，利用干电池的电压、蓄电池的电压，
【解析】【解答】根据 6V 9W”，可以得到灯泡电阻是 4Ω，灯泡与R1 串联时，1W= （ ）2×4，灯泡
与R2 串联时 2.25W=（ ）2×4，已知R1=8Ω，解得R2 的阻值为 4Ω，故B 正确故选择B
【分析】利用用电器铭牌挖掘电阻，根据串联电路的分别计算电功率，根据欧姆定律计算电阻
【解析】【解答】A．因为机械效率是有用功与总功的比值，所以机械效率越大，做的有用功不一定越多，
A 不符合题意；
功率是表示做功快慢的物理量，功率越大，做功越快，B 符合题意；
有力作用在物体上，物体力的方向上没有移动距离，力不做功，C 不符合题意；
机械效率是有用功与总功的比值，与功率的大小无关，D 不符合题意． 故答案为：B
【分析】物体受力且在力的方向上移动距离，力对物体做了功；功率表示做功的快慢；机械效率是有用功和总功的比值大小。
【解析】【解答】A.因为图像是曲线，所以小灯泡的电阻不固定，故 A 说法错误
根据图像曲线的弧度变化可以得出，小灯泡的电流随两端电压的增大而增大的越来越慢，故 B 正确
小灯泡的电阻与两端电压有关，随电压的增大而增大，故 C 错误
小灯泡的实际功率与两端电压有关，随电压的增大而增大，故 D 错误故选择B
【分析】A.电阻的图像是曲线，电阻不固定
B.电阻曲线的斜率越来越小，说明小灯泡的电流随着电压的增大而增大的越来越慢C.小灯泡的电阻丝随着温度的增加而增大
D.小灯泡的实际功率和电压电流成正比例
【解析】【解答】A．根据生活经验可知，一节新的 7 号南孚电池电压为 1.5V，A 符合题意；
经验证明，对人体安全的电压是不高于 36V，B 不符合题意；
家庭常用节能灯约为 20W 左右，家庭电路的电压为 220V，所以家用节能灯电流为：I= = 0.1A，
C 不符合题意；
热机在工作时，一定有能量的损失，故其效率不会达到 100%，D 不符合题意。故答案为：A
【分析】根据常见电压、电流解答，热机效率不可能到达 100%。
【解析】【解答】A.甲容器的水对容器底增加的压强是 P=ρgh=1.0×103kg/m3×10N/kg×0.05m=500Pa，容器对地面的压强增加了 500×3=1500Pa，此时物体的重力为G，甲容器对地面的压力增加的为G，则有
1500Pa= ，G=15N。此时物体排开的体积小于 100cm2×5cm=500cm3，所以物体的密度大于
3×103kg/m3，故A 错误，符合题意；
甲乙两种液体质量相等，V 甲小于V 乙，根据密度公式，所以甲的密度大于乙的密度，故 B 说法正确，不符合题意
乙容器对地面的压强 p= =3.5×103Pa ，故C 正确，不符合题意
物体的重力是 15N，所以甲容器对地面的压力增加了 15N，故D 正确，不符合题意故选择：A
【分析】根据水对容器底部的压强增加量与容器对地面的压强增加量之比为 1：3 的已知条件，利用压强公式得出物体的质量，再利用物体的体积和排开水的体积相同，比较密度；
根据质量相同，体积不同利用密度公式直接判断；
乙容器对地面的压力等于液体和物体的重力和，已知容器底面积，利用压强公式计算； 甲容器对地面增加的压力就是物体的重力
【解析】【解答】悬挂的两个小球相互排斥，那么它们肯定带同种电荷，故 A 正确，B、C 错误； 小球在空中处于静止状态，受到细绳的拉力，重力和水平方向上小球之间的排斥力，故 D 错误。故选A。
【分析】（1）电荷之间的相互作用：同名磁极相互排斥，异名磁极相互吸引；
如果两个小球相互吸引，有两种情况：一个带电，另一个不带电；两个小球带异种电荷；两个小球相互排斥，只能是它们都带同种电荷；
分析两个小球的受力情况即可。
【解析】【解答】 小灯泡额定电压为 6V ，图甲电路图，电压表测小灯泡电压， 将它们连入电路时小佳作了正确选择与操作 ，则电压表量程为 0-15V 档，故图丙电压表示数为 5V。小灯泡两端电压为 5V，根据P=UI，若小灯泡为 7W，则I=1.4A，若小灯泡为 12W，则I=2.4A，故电流表量程为 0-3A，则电流表读数为 1.5A。根据P=UI=5V×1.5A=7.5W，根据欧姆定律，小灯泡电阻R=5V/1.5A=10/3 Ω。
所以A 错，7.5W 是电压 5V 时的小灯泡的功率；B 对，D 错；C 在 1V 电压下小灯泡功率 为P=U2/R=12/(10/3 Ω)=0.3W，故C 错。
该题选B
【分析】根据小灯泡额定电压为 6V 并且将它们连入电路时小佳作了正确选择与操作，确定电压表量程为0-15V，再根据小灯泡和滑动变阻器串联，串联电路电压处处相等，小灯泡额定功率估计在 7W～l2W 之间， 确定大致电流 1.4A-2.4A，得出电流表应为 0-3A 量程，确定电流表读数为 1.5A。
【解析】【解答】A.电动机中的线圈通电后会产生热，属于无用的热，所以可以适用超导体，故适用超导材料，故A 符合题意
B.发电机中的线圈通电后会产生热，属于无用的热，所以可以适用超导体，故适用超导材料，故B 符合题意
C.热得快的电阻是利用电流产生电热的，属于有用的热，故不适合超导材料，故 C 符合题意 D.输电导线产生的热属于消耗额外的店内，故电阻越小越好，适合超导材料，故 D 不符合题意故选择C
【分析】超导材料就是电阻为 0，通电后产生的电热被利用的用电器不适合超导材料，不需要产生多余电热的设备适合超导材料
【解析】【解答】以地面、餐桌、墙壁为参照物，机器人的位置在不断的变化，所以机器人是运动的，ACD
不符合题意；以托盘为参照物，机器人的位置没有改变，机器人是静止的，B 符合题意。故答案为：B.
【分析】相对于参照物而言，没有位置变化就是静止的.
【解析】【解答】A.盐水属于导体，故 A 错误
人体属于导体，故B 错误
大地属于导体，故C 错误
陶瓷、空气、由都是绝缘体，故D 正确故选择D
【分析】知道常见的导体和绝缘体，酸碱盐的水溶液都是导体，塑料、陶瓷、油灯是绝缘体
【解析】【解答】 该用电器的功率 P=UI=220V×5A=1100W； A.家用节白炽灯的功率在 40W 左右，故A 不合题意；
B.空调器的功率在 1000W 左右，故B 符合题意；
C.电风扇的电功率在 60W 左右，故C 不合题意； B.电脑的功率中 100W 左右，故D 不合题意。故选B。
【分析】首先根据 P=UI 计算该用电器的电功率，然后与各个用电器进行比较即可。
【解析】【解答】根据 Q=cm△t，三种物质升高的温度都是 10℃，质量均为 1kg，c 水＞c 铝＞c 水银＞c 铅 ，所以比热容大的吸热多，故 C 符合题意
故选择C
【分析】利用比热容的公式计算比较
【解析】【解答】由电路图知道，当只闭合开关 S1 时，电阻 R1 与 R0 串联，电压表V1 测电源电压，电压表V2 测电阻 R1 两端电压；
因为电压表V1 、V2 示数之比为 3：2，即 U：U1 =3：2，所以 U1 ：U0 =2：1， 由串联分压原理知道：R1：R0 =U1：U0 =2：1，即 R1 =2R0；
当只闭合开关S2 时，电阻 R2 与 R0 串联，电压表V1 测电源电压，电压表V2 测电阻 R2 两端电压； 因为电压表V1 、V2 示数之比为 5：3，即 U：U2 =5：3，所以 U2：U0 ′=3：2，
由串联分压原理知道：R2：R0 =U2：U0′=3：2，即 R2 = ，故 R1 ：R2 =2R0 ： =4：3.
故答案为：A.
【分析】先分析开关在不同状态下电路的连接方式和电表所测物理量，根据串联电路特点以及分压原理分析解答即可.
【解析】【解答】使用试电笔时手不能接触笔尖，否则会发生触电，A 不符合题意；使用试电笔时手一定要接触笔卡，氖管才会发光，B 不符合题意；试电笔中的电阻不能用铁丝代替，否则会有较大的电流通过人体，发生触电，C 不符合题意；当氖管发光时有微弱电流通过人体，D 符合题意；
故答案为：D．
【分析】使用测电笔时，手不能碰金属笔尖，必须接触金属笔尾，火线能使氖管发光。
【解析】【解答】A. 雾霾的形成是因为空中颗粒物超标，属于宏观微粒，不属于分子，故 A 错误
暖气中的工作物质用水，是因为水的比热容大，故B 错误
秸秆燃烧属于化学反应，反映过程中化学能转化为内能，会产生大量有害物质且极易引起火灾，故C
正确
暖气取暖是利用热传递，热量由温度高的物体传递给温度低的物体，故 D 错误故选择C
【分析】A.雾霾属于微小颗粒，不是分子B.水的比热容大，常用在制冷和取暖设备C.秸秆燃烧发生化学反应，产生有害物质D.热传递的条件物体有温度差
【解析】【解答】A.酒精灯给试管加热属于热传递改变物体内能
划火柴点火属于摩擦生热是做功改变物体内能
金属管内酒精蒸汽中的水加热顶开木塞时内能减少 ，做功改变物体内能
锯木头锯条发热，做功改变内能故A 和其余三个实例不同，
故选择A
【分析】做功两种方式，一是热传递。二是做功，区别在于热传递是内能的转移，做功是内能和其他形式能的转换
【解析】【解答】如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去，这是因为酒精燃烧产生的燃气对外做功，消耗燃气的内能，转化为盒盖的机械能，故是将内能转化为机械能的过程；四冲程汽油机中的做功冲程就是利用内能来做功的冲程，也就是将内能转化为机械能。
故答案为：C
【分析】判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，因为总是消耗的能量转化为得到的能量，注意四冲程汽油机中的做功冲程就是利用内能来做功的冲程.
【解析】【解答】解：因为电压表测 L2 两端的电压， 所以L2 两端的电压U2=4V，
又因为L1、L2 串联，则L1 和L2 两端电压之和为 6V，
所以L1 两端的电压为U1=U﹣U2=6V﹣4V=2V． 综上所述，选项 ACD 正确，B 错误．
故选B．
【分析】由电路图可知，灯泡 L1、L2 串联，电压表测 L2 两端的电压，即电压表的示数为L2 两端的电压； 根据串联电路的电压特点求出 L1 两端的电压．
【解析】【解答】A.物体的温度越高，内能越多，故 A 错误
物体的温度升高，分子运动速度加快，动能增加，内能增大，故 B 正确
物体内能减小，可能是对外做功，也可能是放出热量，故 C 错误
物体的温度不变，内能有可能增加，例如冰在熔化的时候，故 D 错误故选择B
【分析】A.热量不能含，是表示在热传递过程中内能的转移多少
B.物体的内能和质量温度有关C.改变物体内能有两种方式
D.晶体在熔化的时候，温度不变，物质内部结构发生改变，内能改变，例如冰熔化水的过程
【解析】【解答】研究压力作用效果与压力大小的关系时，保持受力面积不变，运用的是控制变量法； 研究声音的产生时，将发声的音叉与水面接触，水花四溅将音叉的振动放大，说明了声音是由物体振动产生的，采用的是转换法；
③研究磁场时，引入“磁感线”，采用的是模型法；
④研究电阻大小与导体长度的关系时，选择材料、横截面积相同的导体。采用的是控制变量法。所以研究方法相同的是①与④。
故答案为：D。
【分析】物理研究有很多科学的方法，选择正确的研究方法是保证探究成功的基础，结合物理方法的意义解答即可.
【解析】【解答】 滴水成冰这一过程，是液态的水变为固态的冰，所以发生的物态变化是凝固，凝固的过程要放出热量，A 符合题意，
BCD 不符合题意； 故答案为：A.
【分析】要判断发生怎样的物态变化，要看物质从什么状态到什么状态，再判断是吸热还是放热.
【解析】【解答】闭合开关 S1、S2 时，电路中只有电阻 R1 在工作，所以此时R1 两端的电压等于电源电压， 根据有=25W
当断开开关S2 之后，R1 和R2 串联在电路中，这时设R1 两端的电压为U1，根据串联电路中电压的特点可知，R2 两端的电压U2=U 电源− U1，则有 =4W
因为 =4W，所以P2=6W， 故答案为：A。
【分析】利用串并联电路的电流、电压规律，结合欧姆定律求解电路中的电流和电压，再利用功率公式求解功率。
【解析】【解答】A.食品夹阻力臂大于动力臂，费力杠杆，符合题意
B.羊角锤动力臂大于阻力臂，省力杠杆，不符合题意C.瓶起子动力臂大于阻力臂，省力杠杆，不符合题意D.钢丝钳动力臂大于阻力臂，省力杠杆，不符合题意故选择A
【分析】杠杆分为三类，标准是动力臂和阻力臂的大小关系，阻力臂大于动力臂，费力，阻力臂小于动力臂，省力，阻力臂等于动力臂，不省力也不费力
【解析】【解答】a 表和电灯并联，a 为电压表，b 和灯串联，b 为电流表，故C 正确故选择C
【分析】电压表测电压和用电器并联，电流表测电流和用电器串联
【解析】【解答】解：由图知，闭合开关，定值电阻和滑动变阻器串联，
AB、电压表测量电源电压，已知电源电压不变，所以滑片无论如何移动，电压表示数都不变．故A、B
错误；
CD、电流表测量电路中的电流，滑片P 从右向左移动，滑动变阻器接入电路的电阻变小，电路总电阻变
小；电源电压不变，由公式 I= 知，电路中电流变大，即电流表示数变大．故C 正确，D 错误． 故选C．
【分析】①由图知，闭合开关，定值电阻和滑动变阻器串联，电压表测量电源电压，电流表测量电路电
所以
=
=
所以
=
，R2 两端的电压U2=U 电源− U1= ，两者串联，所以通过两个电阻的电流相同，
根据
，I 相同，所以这时两电阻的电功率之比等于两电阻两端电压之比，所以=
流；②在串联电路中，一个电阻不变，另一个电阻增大，总电阻增大；③在电压一定时，电路电流与电阻成反比．
【解析】【解答】A.甲灯两端电压为 4V 时，电流 0.8A，电功率为 3.2W，乙灯两端电压为 4V 时，电流是
0.4A，电功率为 1.6W，电路的总功率为 4.8W，故A 错误
两灯串联，只能使乙正常发光，此时的电流为 0.5A，电源电压为 8V，故B 错误
两灯串联，保证两灯都发光且不烧毁时，他们的电流相同，甲的电阻比乙的电阻小，根据 P=I2R，甲灯比乙灯暗，故C 错误
两灯并联在 6V 电源两端，甲的电流为 1.0A，乙的电流为 0.5A，干路电流是支路和为 1.5A，故D 正确故选择D
【分析】利用图像分析额定电压下的额定电流和额定功率，串联并联电路的特点，实际功率的计算
【解析】【解答】当光照发生变化时，由半导体材料做成的光敏电阻的阻值可发生变化，则可以感知条形码，而其他材料都不具有此种性质。
故答案为：C。
【分析】半导体的应用，光敏二极管的主要材料是半导体材料。
【解析】【解答】（1）法拉第是发现电磁感应的英国物理学家
（2）电磁感应是闭合电路的部分导体做切割磁感线运动时产生感应电流，根据该原理制成了发电机
【分析】电磁感应是磁生电，磁场对电流的作用是电动机原理
【解析】【解答】（1）小明跳一次做功为 ；
（2）根据功率的计算公式可知小明跳绳时的功率为 。
【分析】小明在起跳过程中克服重力做功，根据功的计算公式W=Fs、功率的计算公式 本题即可求解。
【解析】【解答】（1）1MΩ=1000KΩ，0.45MΩ=0.45×1000KΩ=450KΩ
（2）KΩ=1000Ω，450KΩ=450× 1000Ω= 4.5×105 Ω
（3）1kW•h= 1 度= 3.6×106 J，
【分析】利用单位进率进行换算
【解析】【解答】冬天围着火炉取暖是利用热传递的方式改变物体的内能，使人的温度升高，所以感到温暖；
双手反复摩擦是通过做功的方式改变手的内能，使手的温度升高，内能增大，这样也会感到温暖。
【分析】温度不同时，物体间通过热传递改变内能；物体间摩擦时，是做功改变内能。
【解析】【解答】（1）影响电阻大小的因素有材料、长度、横截面积，材料、长度相同的两个电阻 R1 与R2，
若横截面积S1＞S2，则R1＜ R2
（2）电阻的大小和电压无关，所以它的电阻不变
【分析】影响电阻的因素是由导体本身决定的，和电压电流无关
【解析】【解答】（1）汽车发动机有四个冲程，吸气、压缩和排气是辅助完成做功冲程，做功冲程获得动力
水的比热容大，吸热能力强，常用做冷却剂
发动机燃烧燃料温度升高，水的温度低，是通过热传递实现热量转移
【分析】（1）汽油机的四个冲程及作用
比热容大的物质升高相同的温度比同质量的其他物质吸热多
热传递改变内能的条件物体之间存在温度差
【解析】【解答】（1）R1 与R2 组成并联电路，应闭合开关 S1 和S3
两电阻并联， A1 测R1 的电流，A2 测干路电流，他们示数之比为 2∶5，可以得出两个支路的电流之比是 2：3，所以两个电阻之比是 3：2
两电阻并联，电压相同，根据P=UI，则R1 与R2 消耗的电功率之比为他们电流之比 2：3
【分析】（1）识别并联电路的形式是彼此独立工作
并联电路支路电流比和电阻成反比例
并联电路电功率之比和电流成正比例
【解析】【解答】（1）电阻的阻值不随温度变化，和电压无关，所以当它两端的电压增大到 3U 时，该电阻的阻值不变
（2）根据欧姆定律，因为 0.2A= ， 所以 =3×0.2A=0.6A
【分析】（1）利用影响电阻的因素分析判断
（2）利用欧姆定律计算
【解析】【解答】串联电路电流处处相等，若将它们串联在同一电路中，R1、R2 两端的电压之比为
路中，则通过R1、R2 的电流之比为
并联电路各支路两端的电压都等于电源电压，若将它们并联在同一电
【分析】在串联电路中，分压比等于电阻比；并联电路中，电流比等于电阻反比。
【解析】【解答】 （1）在此实验中，为了比较两种液体吸热本领的大小，我们可以加热相同的时间，观察升高的温度的不同；也可以让它们其升高相同温度，比较加热时间，来比较它们吸热本领的大小。为了达到实验目的前提条件是：在两个相同的烧杯中应加入初温相同、质量相同的两种液体。
为了让两种物质在相同的时间内吸收相同的热量，应控制两种物质的受热面积相同且正对阳光。
根据Q=cmΔt 知质量相同的两种液体吸收相同的热量，比热容大的温度升高少，因为乙升高的比甲少，故乙的比热容大。
【分析】 （1）判断两种物质的吸热本领的大小，可以判断两种物质在吸收相同热量的情况下，升高温度的多少。温度升高较多的，则比热较小；为了达到此目的必须控制所用的物质的质量相等、初温相同，所用仪器相同。
两种物质的受热面积相同且正对阳光，这样做是为了让两种物质在相同的时间内吸收相同的热量。
加热相同的时间，质量相同两种液体，温度升高少的比热容大。
【解析】【解答】（1）小灯泡变暗，说明电路的电流变小，滑动变阻器阻值增加，导线接在 B 端
闭合开关前，使滑动变阻器接入最大值，应把滑动变阻器滑片 P 置于A 端
电路中有电流，说明电路是通路，根据小灯泡不亮，电压表无示数，电压表和小灯泡并联，则故障可能是小灯泡短路，电压表短路
小灯泡的额定电压是 2.5V，额定电流是 0.2A，根据P=UI=0.5W
本次实验的原理是利用电压表和电流表完成的实验，称为伏安法，可以完成测电阻的实验
【分析】（1）知道滑动变阻器如何改变来调节电压
闭合开关前滑动变阻器接入最大值
能够根据电路现象排除电路故障，故障一般首先判断电路是否有电流通过，无电流一般是断路或电压表串联电路里面，有电流的话电路一般是通路，有可能是某处短路
利用额定电压和额定电流计算额定功率
伏安法的实验原理
【解析】【解答】(1)由图 1 到图 2，改进的理由是：灯泡的电阻受温度的影响；(2)由图 2 到图 3，改进的理由是：可方便改变定值电阻的电压，从而多次测量；(3)由图可知，电阻两端的电压始终保持UV=IR=0.2A×10Ω=2V，根据串联电路电压的规律，变阻器分得的电压：U 滑=U-UV=4.5V-2V=2.5V，电压表
表示数为变阻器分得的电压的 =0.8 倍，根据分压原理，当变阻器接入 50Ω的最大电阻时，对应的
定值电阻最大为：R 定=0.8×50Ω=40Ω，其中 50Ω电阻不能使用．
【分析】（1）电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大；
增加滑动变阻器，可以改变定值电阻两端的电压，实现多次测量；
要研究电流和电阻的关系，需要保证电阻的电压不变，但是定值电阻太大，滑动变阻器无法控制其两端的电压不变。
【解析】【分析】（1）液体的压强先确定液体的密度和所处的深度，利用液体压强公式计算
利用阿基米德原理进行浮力的计算，找到排开液体的体积即可
根据木块漂浮，浮力等于重力，确定质量和体积之间计算密度
【解析】【分析】（1）利用热值计算热量的公式计算，已知热值和燃烧燃油的质量
根据P=FV，确定动力的时候利用二力平衡进行，F=f
首先确定燃油完全燃烧释放的能量，根据飞机的效率确定有用的功，最后根据速度和阻力的关系找到对应的阻力，也就是飞机的动力，最后利用 W=FS 计算距离S
一、选择题
九年级上学期物理期末达标检测试题
下列家用电器正常工作 1h 耗电最接近 1kW•h 的是（）
空调机B．电视机C．电冰箱D．节能灯
如图所示是桂林著名的举重运动员石智勇在奥运会上举重的情景，举重过程中经历了托起杠铃和举着杠铃保持不动两个过程。下列关于人对杠铃是否做功的判断正确的是（）
两个过程中均做了功B．两个过程中均不做功
C．托起杠铃的过程做了功，举着杠铃不动的过程不做功D．托起杠铃的过程不做功，举着杠铃不动的过程做了功
洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座，插座中有一个孔是用来接地的。如果在你家中这个孔没有接地，将会发生的现象是（）
家用电器消耗的电能会增加
人接触家用电器外壳时有可能发生触电事故C．家用电器的使用寿命会缩短
D．家用电器不能正常工作
将两只不同规格的灯泡 L1、L2 接在如图所示的电路中，闭合开关 S1、S2 后，下列说法中正确的是（）
电流表测量灯 L2 电流
B．L1 与L2 的亮度一定相同
C．通过L1 和L2 的电流一定相等
D．只断开S2，L2 不发光L1 发光且亮度不变
甲、乙两个电热器的电阻之比为 5∶4，通过的电流之比为 2∶1，通电时间之比为 1∶2，则电流通过甲、
乙两个电热器产生的热量之比为()
A．5∶2B．5∶4C．2∶5D．10∶1
如图所示，电源两端电压保持不变，闭合开关S 后，电路正常工作，过了一会儿，突然一个灯泡不亮， 两表示数都变大，则电路出现的故障可能是（）
灯L1 断路B．灯L1 短路C．灯L2 断路D．灯L2 短路
物理老师每天坚持用“微信运动”来统计当天行走的步数，如图所示为他 4 月 11 日的步行情况。按照正常成年人的身体指标 通常的步伐及频率，可以估测出（）
物理老师的质量大约为 500kg
物理老师步行的平均速度大约为 10m/s C．物理老师当天走过的路程大约为 7000m D．物理老师步行后心跳一次时间大约为 4s
利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。其中“光控开关”能在天黑时自动闭合， 天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。下列电路图中合理的是（）
B．
C．D．
高铁每节车厢内，有两个彼此相邻的洗手间.如果两个洗手间都有人使用，红灯亮；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮.洗手间有人使用，门落锁、开关闭合.下列电路图中符合要求的是
B．
C．D．
下列关于电流和电压的说法中正确的是（）
大量电荷的移动形成电流
自由电子定向移动的方向为电流方向C．电路两端有电压，电路中可能会有电流
D．通过导体的电流越大，导体两端的电压就越低
图是一种输液时所用报警电路：电源电压恒定，R 为定值电阻，闭合开关S，贴在针口处的传感器 M 接触到从针口处漏出的药液后，其电阻 RM 发生变化，导致电压表的示数增大而触犯警报器（图中未画出） 报警，则M 接触药液后（）
A．M 的电阻RM 变大
B．电路消耗的总功率变大
C．电压表与电流表的示数乘积不变D．电压表与电流表的示数之比变大
如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（）
开关B．导线C．电源D．用电器
如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、
同时熄灭，下列说法正确的是：（）
前后两个转向灯可能是串联的B．前后两个转向灯一定是并联的
C．司机拨动的横杆相当于电路中的电源D．两灯中的电流一定相等
把小灯泡L1（“6V6W”）和小灯泡L2（“6V3W”）串联后接在电源电压为 6V 的电路中（不考虑灯丝电阻的变化），下列说法正确的是（）
因为通过它们的电流相等，所以两灯一样亮B．因为灯L2 实际功率较大，所以灯L2 较亮
C．因为灯L1 额定功率较大，所以灯L1 较亮
D．因为灯L1 实际功率较大，所以灯L1 较亮
如图所示，要使灯泡 L1 和L2 组成并联电路，则应该闭合的开关是（）
只闭合S2B．只闭合S3
C．同时闭合S1 和S2D．同时闭合S1 和S3
王老师把标有“PZ220V 40W”和“PZ220V 60W”的甲、乙两盏灯串联接在 220V 的电源上（设灯丝电阻不变），则下列判断正确的是（）
两盏灯的总功率等于 100W
乙灯消耗的实际功率大于甲灯的实际功率C．两盏灯的亮度相同
D．甲灯两端的实际电压大于 110V
关于下列四个情景的说法错误的是（）
发声扬声器旁的烛焰晃动，说明声波能传递能量
不能听到真空罩中闹钟的铃声，说明声波的传播需要介质
发声的音叉将乒乓球弹开，说明发声的物体在振动
8 个相同的玻璃瓶装不同高度的水，敲击它们时发出声音音色不同
如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测 A 点氖管发光，检测B 点氖管不发光．发生这一现象的原因可能是（ ）
灯泡短路B．灯丝断了
C．开关接触不良D．插座短路
要提高热机的效率，下列做法不可行的是（ ）
尽量减少废气带走的热量 B．尽量保持机械部件之间有良好的润滑C．尽量减少曲轴传递给飞轮的机械能 D．尽量让燃料充分燃烧
有人发明了一种“发电地板”，如图所示。发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，便能发电。该发电地板的工作原理与下列哪个选项的实验原理相同（ ）
B．
C．D．
关于电流、电压、电阻的关系，下列说法中错误的是（） A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
下列事例中，不是扩散现象的是（） A．打开香水瓶，不久满屋子都能闻到香气 B．衣柜里的卫生球，过一段时间后体积变小了C．打扫教室时，在阳光下看到灰尘在空中飞舞
D．将一滴红墨水轻轻滴入热水中，一会儿后整杯水变红了
将质量相等的实心铅球、铜球和铁球，分别浸没在三个完全相同，都盛有水的烧杯中，三杯水都刚好盛满，且无溢出，以下判断中正确的是（）（已知 ）
放铅球的杯中盛水较多B．放铜球的杯中盛水较多
C．放铁球的杯中盛水较多D．三个杯中盛的水一样多
有一种电冰箱只有在压缩机工作时才消耗电能，将一台这样的电冰箱单独接在标有“3000r/kW h”字样的电能表上，测得电冰箱压缩机连续工作 10min 电能表的表盘转过 75r，同时发现该电冰箱一天（24h） 耗电为 1.2kW·h，压缩机每次连续工作时间都是 15min，那么压缩机一天工作的次数是
A．29 次B．31 次C．32 次D．34 次
如图所示，对于图片中所描述的物理过程，下列分析中正确的是（ ）
图甲玻璃桶内空气被压缩时，空气内能增大，与四冲程汽油机的压缩冲程原理相同； B．图乙电风扇吹风是将机械能转化为电能；
C．图丙中水烧开后 b 处“白气”比a 处浓；
D．图丁是柴油机的做功冲程，汽缸内的气体推动活塞向下运动时，气体的内能减小。
新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流 16A 的延长线插座， 导线最小标称横截面积由 1mm2 提升到 1.5mm2.增大导线横截面积的目的是（）
增大导线的电阻B．减小通过导线的电流
C．增大导线的电压D．减小导线发热的功率
初温相等的两个铁块，甲的质量是乙的 2 倍，使它们分别吸收相同热量，让它们立即接触，则
热量从甲传到乙B．温度从甲传到乙
C．甲、乙之间没有热传递的发生D．热量从乙传到甲
如图所示的电路中，电源电压恒定，L 为小灯泡，滑动变阻器 R 的滑片P 处于中点，通过控制开关 S1、S2 和S3 的通断来研究电路的常见故障与串、并联，通过调节滑动变阻器来分析电路中电流的变化情况， 则（）
闭合S3，断开S1、S2， R 被短路
闭合S1，断开S2、S3，L 与R 串联
闭合S2，断开S1、S3， L 与R 并联
闭合S2，断开S1、S3，滑片 P 向右移动，电流表的示数变小
下列四组电阻，分别并联后其等效电阻最小的是（）
A．R1=122Ω R2=780ΩB．R1=67Ω R2=860Ω
C．R1=1Ω R2=4kΩD．R1=2Ω R2=589Ω
灯泡灯丝断了再搭上，下列说法正确的是（）
灯泡变暗，因为阻值增大而电流减小
灯泡变亮，因为阻值增大，产生的热量增大C．灯泡亮度不变，因为电源电压不变
D．灯泡变亮，因为其阻值减小，电流增大，根据公式“P＝UI”可知，其电功率增大
二、填空题
如图所示，是一款消防应急照明灯，当外部电路有电时应急灯不亮，停电时应急灯正常发光。小明同学想知道应急灯的两个灯泡是怎么连接的，他将应急灯中的任一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是联(填“串”或“并”)的，并联电路支路的通、断(填“影响”或“不影响”) 其他支路工作。
如图所示，电源电压为 8V，滑动变阻器 R'的最大阻值为 45Ω，当滑动变阻器 R'的滑片P 在最右端时， 电压表的示数为 2V，则小灯泡L 的电阻是Ω。当滑动变阻器的滑片 P 移到a 点时，电压表的示
数为 ，滑动变阻器的功率为 Pa；再移动滑片 P 到b 点时，电压表的示数为 ，滑动变阻器的功率为 。若 ， ，则滑动变阻器的滑片 p 在a、b 两点时连入电路的电阻变化了Ω
（不计灯丝电阻随温度的变化）。
如图所示的电路中，灯泡 L 上标有“3V 0.9W”字样，电源电压为 5V 且保持不变。在滑片移动能保证电路元件安全的过程中，当电压表示数为V 时，灯丝电阻正好为 10Ω；在灯正常发光状态下， 通电 10s 滑动变阻器的电阻丝产生的热量是J。
市场上出售的一种装饰用小彩灯，经常被用来装饰房间，以烘托欢乐的气氛.有一种节日彩灯上串联着
20 只小灯泡，如果电源插头处电流为 0.15 安，那么通过每只小灯泡的电流是A.
物理学家做了大量的实验，最先精确地确定了电流产生的热量跟电流、电阻和通电时间的关系。将一阻值为 10Ω的电热丝（电阻不随温度变化），接入 12V 的电路中，1min 内电热丝产生的热量为 J。
中国能源结构主要是以煤为主，煤、石油、天然气在我国能源消耗中共占 94%，这三种能源属于
能源（选填“可再生”或“不可再生”），这种能源结构是 （选填“合理”或“不合理”）的.北京市在申
办 2008 奥运会期间推出一种太阳能环保路灯，如图所示，该环保路灯主要部件由太阳能电池板及照明灯泡组成，在晴好的白天里充分接受阳光照射，在这一过程中实现光能转化为能.
如图所示，变阻器的最大值是 ，定值电阻 为 ，AB 间的电压为 10V 且保持不变，当滑片P 移动时，电压表的示数的变化范围是从V 到V，定值电阻上最大电流与最小电流之比为。
在“探究导体的电阻跟哪些因素有关”的实验中。
序号
材料
长度
横截面积
电流（A）
1
镍铬合金丝
L
S
0.32
2
镍铬合金丝
2L
S
0.16
3
镍铬合金丝
2L
2S
0.32
4
镍铬合金丝
2L
3S
0.48
5
锰铜合金丝
2L
S
0.64
小明准备了五根电阻丝、电流表（有 0～0.6A 和 0～3A 两个量程）、电压恒为 4V 的电源，按图电路图进行连接，A、B 间接入电阻丝。取得数据填入表：
将 2、3、4 三根电阻丝分别接入 A、B 间，可以得出结论：同种材料、相同长度的导体，电阻与横截面积成比。这个实验采用的科学研究方法是法。
如果将电阻丝 1、2 分别接入A、B 间，可以探究电阻与的关系；为了探究“电阻与材料的关系”，应该选用两条电阻丝、（选填电阻丝的编号）分别接入A、B 进行对比；
将电阻丝 5 接入A、B 间后，实验将无法进行下去，原因是； 可见，在实验中，用开关进行（填操作名词）非常重要。
下水井盖的丢失给人们出行带来了安全隐患。为提示路人注意安全，小明设计了如图所示的模拟井盖丢失的报警电路，电路中利用一元硬币代替铁质井盖。当井盖丢失时，电磁铁的线圈中（填“有” 或“无”）电流通过，灯泡 （填“发光”或“不发光”）。
为了测量家庭电热水壶的实际功率，小明观察了家中电能表的表盘，然后关闭家中其它所有用电器， 单独打开标有“220V 1500W”的电热水壶使其工作 5min，电能表的指示灯恰好闪烁了 160 次，则该电热水壶的实际功率为kW。
三、实验题
实验小组的同学们利用如图所示的装置进行电学实验的复习，实验中使用的小灯泡上标有“2.2V”字样。实验过程中的有关证据记录如表：
收集完第一次实验数据后，想收集第二次实验数据时，滑动变阻器的滑片 P 应向（选填“左”或“右”）滑动。
同学们想利用上述实验证据“研究小灯泡的电功率”。根据观察的现象和实验数据分析，除了可以
实验次数
1
2
3
电压（V）
2.20
1.50
2.50
电流（A）
0.22
0.16
0.24
功率（W）
0.484
0.24
0.60
灯丝电阻（Ω）
10.00
9.38
10.42
灯泡亮度
亮
暗
很亮
得出小灯泡的额定功率外，还可得出的结论是：
①；
②。
在利用上述实验证据分析小灯泡电阻时，同学们有些纳闷儿：导体的电阻不是与电压、电流无关吗？怎么三次计算的灯丝电阻却不一样呢？请你对此现象作出合理的分析解
释。。
如图是用“伏安法”测量小灯泡电功率的电路，小灯泡的额定电压为 2.5V，电源电压 3V.
甲图中的电路连接未完整，请用笔画线代替导线，在甲图中将电路连接完整，要求滑片位于左端时电阻最大.
（）
电路连接好后，闭合开关，发现灯泡不亮，电压表有示数，电流表无示数，则产生这一故障的原因是.
调节滑动变阻器，当小灯泡正常发光时，电流表的示数如乙图所示，则小灯泡的额定功率为
W.
四、计算题
电饭锅是家中常用的用电器。下表是小明家电饭锅的部分铭牌参数，其内部结构简化电路如图所示，
R1 和R2 都是加热电阻。求：
为了明确电饭锅的加热功率，小明关闭家中其它用电器，只接通电饭锅且处于正常加热状态，发
额定电压
220V
频率
50Hz
额定功率
加热
？
保温
44W
现家中标有“220V 10（20）A；3000revs/ ”的电能表 5min 内闪了 200 次，由此可知道表格中“？”的加热功率应为多少；
电阻R1 和R2 的阻值各是多少。
如图所示是小明家的电热水壶及其铭牌，小明将该电热水壶接入家庭电路，用它来加热 1.5kg 的水. 求：
该电热水壶正常工作时的电流；
水从 20℃加热到 100℃吸收的热量；
若小明烧开这壶水用时 10min，则这段时间内水壶消耗的电能.
答案
【答案】A
【解析】【解答】解：家用电器正常工作 1h 消耗的电能最接近于 1kW•h，则此用电器的功率 P＝ ＝ ＝1kW＝1000W。
空调机的功率约为 1000W，A 符合题意；
电视机的功率约为 150W，B 不符合题意；
冰箱的功率约为 100W，C 不符合题意；
节能灯的功率约为 10W，D 不符合题意。故答案为：A
【分析】根据电功率和时间的乘积计算消耗的电能，结合电功率判断消耗的电能大小。
【答案】C
【解析】【解答】举重时，托起杠铃时，人对杠铃有力，且移动了距离，托起杠铃的过程做了功，举着杠铃保持不动时，人对杠铃有力，但是没有移动距离，不做功，C 符合题意。
故答案为：C.
【分析】物体受力，且在力的方向移动距离，力对物体做了功。
【答案】B
【解析】【解答】当有金属外壳的用电器火线漏电时，可能会造成触电事故的发生，故要使用三脚插头和三孔插座，使电流通过地线导入大地，防止触电的发生。ACD 不符合题意，B 符合题意。
故答案为：B。
【分析】三孔插座使用电器的金属外壳接地，对人有保护作用。
【答案】D
【解析】【解答】A.根据图像，灯泡并联，电流表和 L1 串联，测量L1 的电流，A 不符合题意；
B.L1 与L2 的规格不同，并联在相同电路中时，亮度一定不同，B 不符合题意； C.灯泡规格不同，并联时，通过 L1 和L2 的电流一定不相等，C 不符合题意； D.只断开S2，L2 断路，不发光，L1 接通电路，发光且亮度不变，D 符合题意。故答案为：D.
【分析】电流表和所测量的位置串联；规格不同的用电器，工作状态不同。
【答案】A
【解析】【解答】电热器产生的热量之比：，A 符合题意.
故答案为：A。
【分析】根据电路中的电流、电阻和时间的比值计算产生热量的比.
【答案】D
【解析】【解答】根据图像，灯泡串联，电压表测量 L1 的分压，当一个灯泡熄灭时，可能发生短路；电流表和电压表都变大，则灯泡 L2 不分压，短路，D 符合题意。
故答案为：D.
【分析】在串联电路中，电压表测量以外的位置短路，不分压，电压表示数接近电源电压。
【答案】C
【解析】【解答】A.根据成年人的质量判断，物理老师的质量大约为 50kg，A 不符合题意；
物理老师步行 1min，通过的路程约 660m，平均速度约为 1m/s，B 不符合题意；
物理老师当天的步数是 6000，每步约 0.5m，则走过的路程大约为 3000 m，C 符合题意；
平静时心跳一次约 1s，物理老师步行后心跳一次时间略小于 1s，D 不符合题意。故答案为：C.
【分析】根据常见物体的质量、速度、长度和时间，结合数据解答。
【答案】D
【解析】【解答】A、图 A 中声控开关闭合，电路短路，故A 不符合题意。
B、图B 中，两个开关并联。闭合任何一个开关，灯都会亮，故 B 不符合题意。
C、土图 C 中闭合光控开关，电路处于短路状态，故 C 不符合题意。
D、图D 中，只有两个开关都闭合，灯泡才会发光，则白天光控开关断开，即使有声音，灯泡也不会亮， 晚上光控开关闭合，有声音时声控开关闭合，此时灯泡发光，故 D 符合题意。
故答案为：D
【分析】声控灯系统中，声控开关和光控开关是串联的，白天光控开关断开，即使有声音，灯泡也不会亮， 晚上光控开关闭合，有声音时声控开关闭合，此时灯泡发光。
【答案】B
【解析】【解答】洗手间有人使用，门落锁、开关闭合，两个洗手间都有人使用，红灯亮，电路接通；如果两个洗手间都无人使用或者只有一个洗手间有人使用，灯不亮，则开关和灯泡串联，B 符合题意。故答案为：B.
【分析】多个开关共同控制用电器，开关和用电器串联。
【答案】C
【解析】【解答】解：
A、电荷的定向移动形成电流，因为缺少“定向”，所以A 错；
B、自由电子定向移动的方向与电流方向相反，故 B 错；
C、电路两端有电压，若电路是闭合的，电路中就会有电流，故 C 正确；
D、通过导体的电流越大，说明导体两端的电压越大，故 D 错． 故选C．
【分析】利用下列知识分析回答：
电荷的定向移动形成电流，规定正电荷定向移动的方向为电流方向，在金属导体中自由电子定向移动的方向与电流的方向相反；
得到持续电流的条件：一是有电源提供电压，二是电路是闭合的；
由欧姆定律可知，通过导体的电流与导体两端的电压成正比、与导体的电阻成反比．
【答案】B
【解析】【解答】解：由电路图可知，定值电阻 R 与传感器电阻M 串联，电压表测R 两端的电压，电流表测电路中的电流．
由题意可知，M 接触药液后，警报器报警，电压表 V 的示数增大，
由I= 的变形式U=IR 可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大， 则电压表与电流表的乘积变大，故 C 错误；
由P=UI 可知，电源电压不变时，电路消耗的总功率变大，故B 正确；
由R= 可知，电路中的总电阻变小，
因串联电路中总电阻等于各分电压之和， 所以，M 的电阻RM 变小，故A 错误；
由R= 可知，电压表V 与电流表A 的比值等于定值电阻 R 的阻值，则电压表与电流表的比值不变，
故D 错误． 故选B．
【分析】由电路图可知，定值电阻 R 与传感器电阻M 串联，电压表测R 两端的电压，电流表测电路中的电流．根据题意可知，M 接触药液后，警报器报警，电压表 V 的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表 V 与电流表A 的乘积变化；根据 P=UI 可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知 M 的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V 与电流表A 的比值变化．
【答案】A
【解析】【解答】由图知，当电扇没有倾斜时，能够正常工作，说明电路是通路状态；当电扇发生倾斜或 倾倒时，小球就会向一侧使电路断开，风扇不能工作，处于断路状态．说明小球能够控制风扇的工作状态， 相当于开关．
故答案为：A
【分析】电路包括四部分：电源、用电器、开关及导线。
【答案】B
【解析】【解答】AB.汽车前后两个转向灯发光互不影响，是并联电路，A 不符合题意；B 符合题意；
C.司机拨动的横杆控制电路通断，相当于电路中的开关，C 不符合题意；
D.两灯并联，电流不一定相等，D 不符合题意。故答案为：B.
【分析】用电器工作时，互不影响，是并联电路；控制用电器通断是开关；并联电路各支路电流不一定相等。
【答案】B
【解析】【解答】计算灯泡电阻为 ， ，串联后，电源电压
为 6V，电流处处相等，根据P=I2R，电阻越大， 电功率越大，电阻较大的R2 实际电功率大，更亮，B 符合题意。
故答案为：B.
【分析】根据 ，计算用电器的电阻，电阻串联时，阻值越大， 电功率越大。
【答案】D
【解析】【解答】使灯泡 L1 和L2 组成并联电路，电流分别进入灯泡，应该同时闭合S1 和S3，使两灯在不同支路上，D 符合题意。
故答案为：D.
【分析】并联电路中，各用电器在不同支路上。
【答案】D
【解析】【解答】根据灯泡规格，计算电阻分别为 ，
，
根据 ，由于总电阻是两灯电阻之和，总功率小于任何一个功率，即小于 40W，A 不符合题意；
根据P=I2R 分析，串联时电流相等，R 甲>R 乙，乙灯消耗的实际功率小于甲灯的实际功率，B 不符合题意；
由于两灯电阻不同，两盏灯的实际功率不同，亮度不同，C 不符合题意；
由于甲灯电阻比乙灯大，实际分压大于乙灯分压，甲灯实际电压大于 110V，D 符合题意。故答案为：D.
【分析】根据 ，计算灯泡的电阻；灯泡串联时，总电阻变大，总功率变小；在串联电路中，电阻越大，分压越大，实际电功率越大。
【答案】D
【解析】【解答】A．发声扬声器旁边的烛焰晃动，这是因为声音能传递能量，A 正确，不符合题意；
B．因为声音不能传声，所以不能听到真空罩中闹铃的声音，B 正确，不符合题意；
C．发声的音叉将乒乓球弹开，说明发声的物体在振动，C 正确，不符合题意；
D.8 个相同玻璃瓶装不同高度的水，敲击它们时发出声音的音调不同，D 错误，符合题意． 故答案为：D
【分析】声音可以传递能量，声音的传播需要介质；声音是由物体振动产生的；发声体的长度不同，声音的音调不同。
【答案】B
【解析】【解答】解：
AD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A 点氖管不会发光，故 AD 错；
B、灯丝断了，开关闭合后，A 点连接火线，可以使氖管发光；B 点与零线相连，不会使氖管发光，符合题意，故B 正确；
C、开关接触不良，A 点不能连接火线，不会使氖管发光，故C 错； 故选B．
【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线， 氖管会发光．
【答案】C
【解析】【解答】A.尽量减少废气带走的热量，减少能量损失，可以提高热机效率，A 不符合题意；
尽量保持机械部件之间有良好的润滑，减少克服摩擦的能量损失，能提高热机效率，B 不符合题意；
减少曲轴传递给飞轮的机械能，则有用功减少了，不能提高热机效率，C 符合题意；
尽量让燃料充分燃烧，提高利用率，D 不符合题意。故答案为：C.
【分析】减少能量的各种损失，可以提高热机效率。
【答案】B
【解析】【解答】根据“ 挤压地板使永磁体和线圈发生相对运动，便能发电 ”可知，该地板的工作原理为电磁感应现象。
当导线中有电流通过时，小磁针的指向发生偏转，说明通电导线周围存在磁场，故 A 不合题意；
当导体ab 在磁场中做切割磁感线运动时，电流表的指针偏转，这就是电磁感应现象，故B 符合题意；
闭合开关后，通过电流的导体在磁场中受力运动，故C 不合题意；
闭合开关后，相互串联的两个电磁铁，线圈匝数多的吸引的大头针多，说明电磁铁的磁场强弱与线圈匝数有关，故D 不合题意。
故选B。
【分析】根据图片分析各个选项中包含的物理原理即可。
【答案】A
【解析】【解答】导体的电阻只与导体的材料、导体的长度、导体的横截面积和温度有关，与其它因素无关。当导体电阻一定时，导体中的电流跟这段导体两端的电压成正比；导体两端的电压一定时，导体的电阻跟通过导体的电流成反比。
故答案为：A。
【分析】电阻一定时，电流和电压成正比；导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，但是可以利用欧姆定律结合电流和电压求解它的电阻。
【答案】C
【解析】【解答】A．打开香水瓶盖后，屋里充满了香味，这是香水的分子做无规则运动的结果，A 不符合题意；
衣箱中的卫生球变小了，衣服上充满了卫生球的气味，说明卫生球分子在不停地做无规则的运动，B
不符合题意；
分子是比较小，是纳米尺度内的，我们用肉眼是看不到的，而扫地时尘土飞扬，是固体小颗粒的运动， 不是分子的运动，C 符合题意；
将一滴红墨水滴在一杯清水中，过一段时间后，整杯清水都变红了，这种现象叫扩散现象，它说明分
子是不停地做无规则运动的，D 不符合题意。故答案为：C
【分析】闻到气味说明分子在运动，物态变化中分子在运动；灰尘不是分子。
【答案】A
【解析】【解答】三个球质量相等，密度，根据 可知，三个球的体积V 铅
