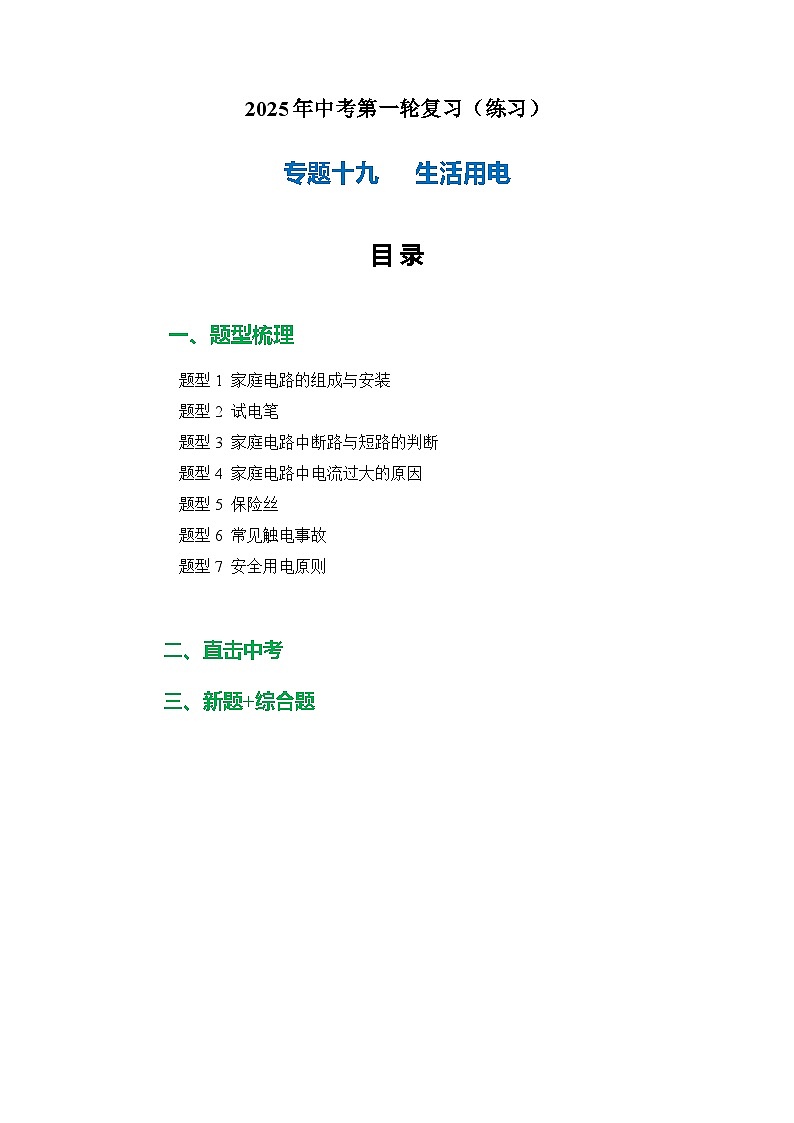

专题19 生活用电（练习）-2025年中考物理二轮复习配套专练

这是一份专题19 生活用电（练习）-2025年中考物理二轮复习配套专练，文件包含专题19生活用电练习-2025年中考物理二轮复习配套专练原卷版docx、专题19生活用电练习-2025年中考物理二轮复习配套专练解析版docx等2份试卷配套教学资源，其中试卷共43页， 欢迎下载使用。
一、题型梳理
题型1 家庭电路的组成与安装
题型2 试电笔
题型3 家庭电路中断路与短路的判断
题型4 家庭电路中电流过大的原因
题型5 保险丝
题型6 常见触电事故
题型7 安全用电原则
二、直击中考
三、新题+综合题

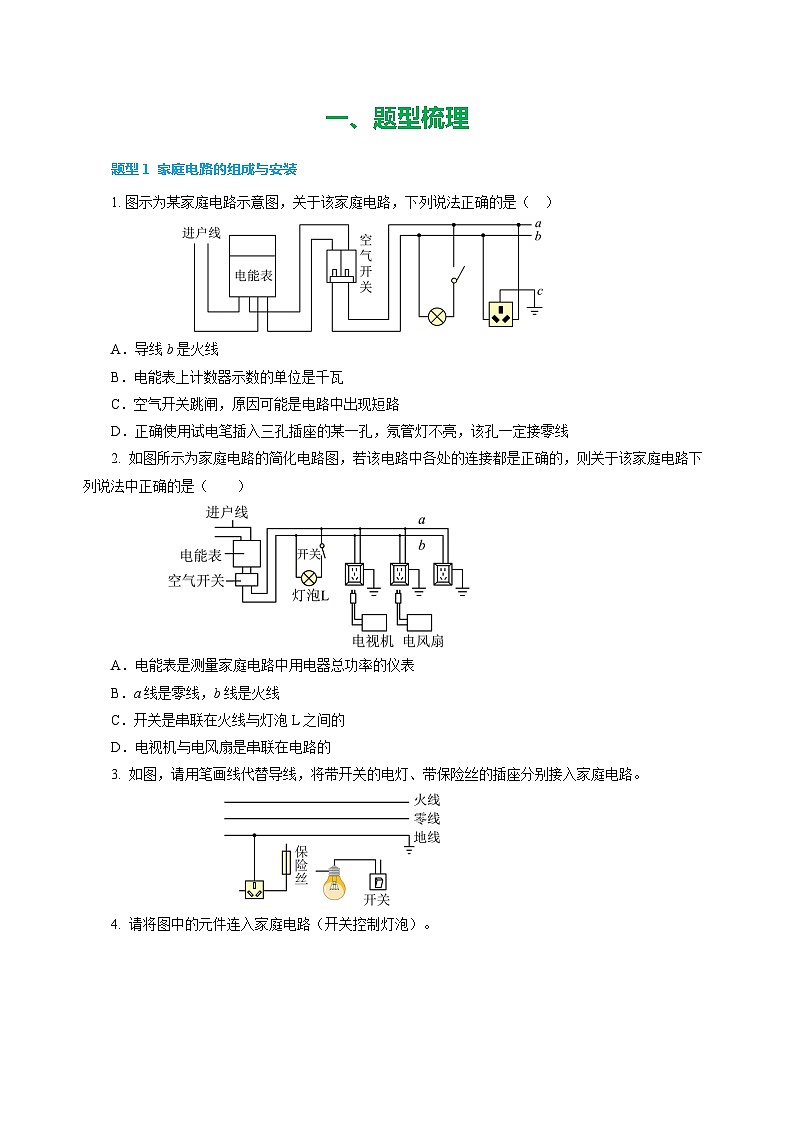

一、题型梳理
题型1 家庭电路的组成与安装
1. 图示为某家庭电路示意图，关于该家庭电路，下列说法正确的是（ ）
A．导线b是火线
B．电能表上计数器示数的单位是千瓦
C．空气开关跳闸，原因可能是电路中出现短路
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔一定接零线
【答案】C
【详解】A．由图可知，开关接在导线a上，故导线a是火线，故A错误；
B．电能表上计数器示数的单位是千瓦时，故B错误；
C．家庭电路中发生短路或者用电器总功率过大都会导致空气开关跳闸，故C正确；
D．正确使用试电笔插入三孔插座的某一孔，氖管灯不亮，该孔可能是零线，也可能是地线，故D错误。故选C。
2. 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是（ ）
A．电能表是测量家庭电路中用电器总功率的仪表
B．a线是零线，b线是火线
C．开关是串联在火线与灯泡L之间的
D．电视机与电风扇是串联在电路的
【答案】C
【详解】A．电能表是测量家庭电路中用电器消耗的总电能的仪表，故A错误；
B．插座的接法是左零右火，故a为火线，b为零线，故B错误；
C．开关是串联在火线与灯泡L之间的，保证了开关断开后，没有电流经过灯泡，避免断开开关后，人接触到灯泡而触电，故C正确；
D．电视机与电风扇独立工作，互不影响，故是并联关系，故D错误。
故选C。

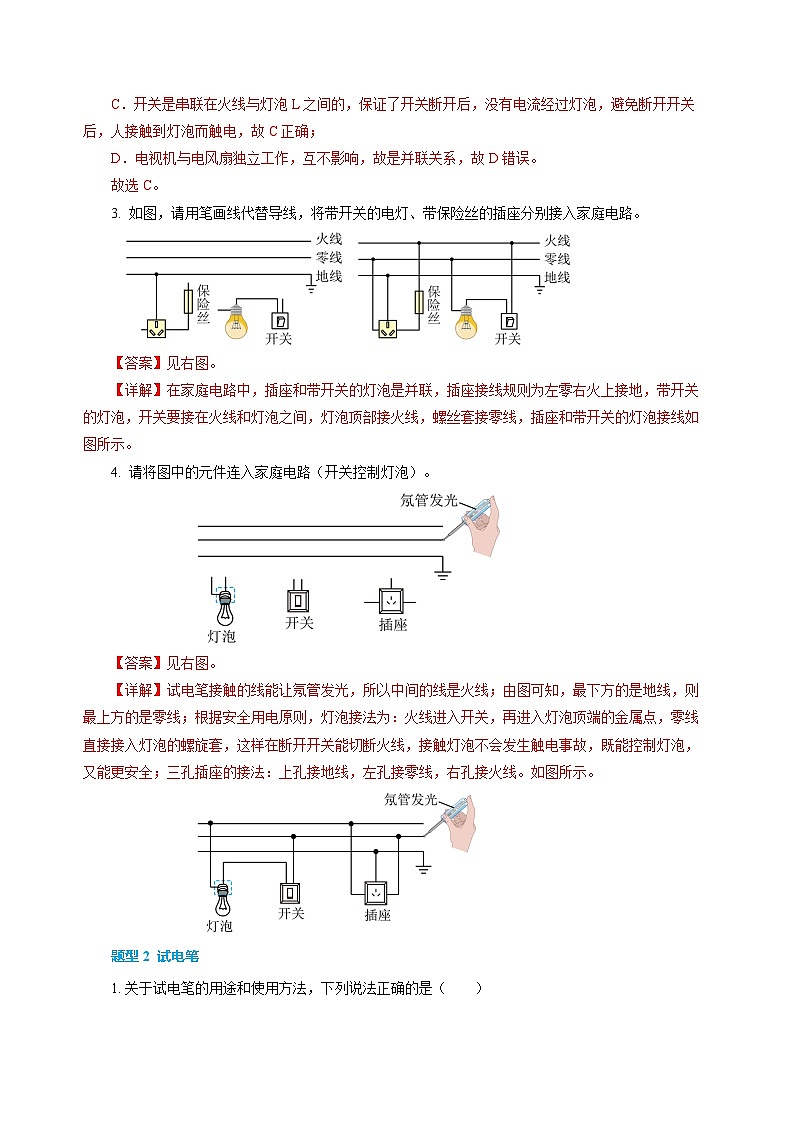

3. 如图，请用笔画线代替导线，将带开关的电灯、带保险丝的插座分别接入家庭电路。

【答案】见右图。
【详解】在家庭电路中，插座和带开关的灯泡是并联，插座接线规则为左零右火上接地，带开关的灯泡，开关要接在火线和灯泡之间，灯泡顶部接火线，螺丝套接零线，插座和带开关的灯泡接线如图所示。
4. 请将图中的元件连入家庭电路（开关控制灯泡）。
【答案】见右图。
【详解】试电笔接触的线能让氖管发光，所以中间的线是火线；由图可知，最下方的是地线，则最上方的是零线；根据安全用电原则，灯泡接法为：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如图所示。

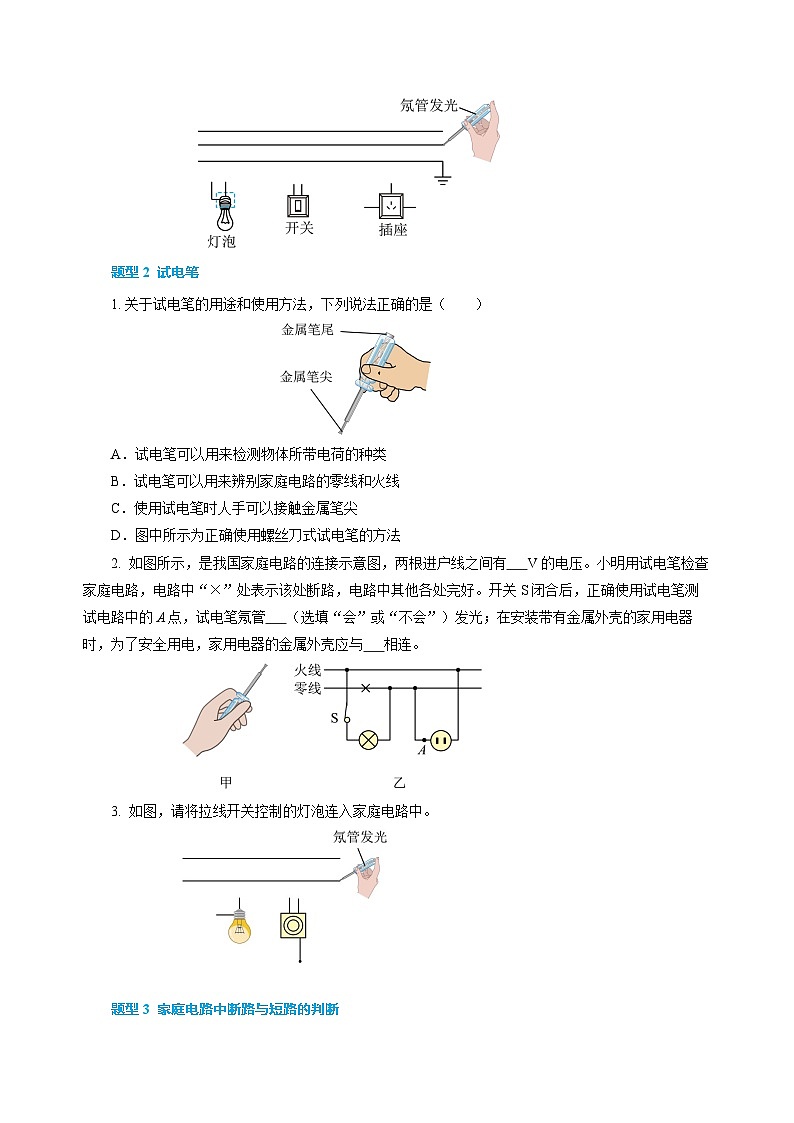

题型2 试电笔
1. 关于试电笔的用途和使用方法，下列说法正确的是（ ）
A．试电笔可以用来检测物体所带电荷的种类
B．试电笔可以用来辨别家庭电路的零线和火线
C．使用试电笔时人手可以接触金属笔尖
D．图中所示为正确使用螺丝刀式试电笔的方法
【答案】B
【详解】AB．试电笔是用来鉴别家庭电路的火线与零线的，试电笔不能用来检测物体所带电荷的种类，故A错误，B正确；
C．使用试电笔时，笔尖要接触待检测的导线，手指接触笔尾金属体，不能接触笔尖金属体，若接触则会触电，故C错误；
D．在使用试电笔时，手必须与笔尾的金属体接触，以让微弱的电流通过人体从而形成通路，图中手未接触金属体，故D错误。
故选B。
2. 如图所示，是我国家庭电路的连接示意图，两根进户线之间有 V的电压。小明用试电笔检查家庭电路，电路中“×”处表示该处断路，电路中其他各处完好。开关S闭合后，正确使用试电笔测试电路中的A点，试电笔氖管 （选填“会”或“不会”）发光；在安装带有金属外壳的家用电器时，为了安全用电，家用电器的金属外壳应与 相连。

【答案】 220 会 大地
【详解】[1]不同的电源提供不同的电压，如图所示，是我国家庭电路的连接示意图，两根进户线之间有220V的电压。
[2]小明用试电笔检查家庭电路，电路中“×”处表示该处断路，电路中其他各处完好。开关S闭合后，正确使用试电笔测试电路中的A点，进户零线断路，用试电笔接触灯泡右边，插座左孔，氖管应该是都会发光，A点与火线是连通的；
[3]在安装带有金属外壳的家用电器时，当发生漏电时，电流可通过金属外壳导到大地中去，这样起到保护作用，所以家用电器的金属外壳应与大地相连。
3. 如图，请将拉线开关控制的灯泡连入家庭电路中。

【答案】见右图。
【详解】由测电笔的使用方法可知，氖管发光的是火线，氖管不发光的是零线。火线首先进入开关，然后再进入灯泡顶端的金属点，零线直接进入灯泡的金属螺旋套，如图所示。
题型3 家庭电路中断路与短路的判断
1. 在如图所示的家庭电路中，闭合开关S，灯泡不能发光，用试电笔检测双孔插座左右两孔，氖管都发光。若电路中只有一处故障，则发生故障的是（ ）
A．插座发生短路 B．灯泡发生短路
C．de间断路 D．ef间断路
【答案】D
【详解】AB．若插座发生短路或灯泡发生短路，则保险丝会熔断，故双孔插座左右两孔都没有电，试电笔不发光，故A不符合题意；
C．若de间断路，则灯泡能正常发光，故C不符合题意；
D．若ef间断路，则灯泡不能发光，用试电笔检测双孔插座左右两孔，氛管都发光。故D符合题意。故选D。
2. 如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路 B．插座两孔短路
C．输电线甲a、b两点之间断路D．输电线甲b、c两点之间断路
【答案】D
【详解】A.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，若电风扇短路，LED灯与电风扇并联，电路处于短路状态都不能工作，故A不符合题意；
B.若插座两孔短路，电路处于短路状态，电风扇和LED灯均不能正常工作，故B不符合题意；
C.闭合开关S时，只有检测右孔时氖管发光，说明输电线乙是火线，输电线甲a、b两点之间断路，电风扇和LED灯均能正常工作，故C不符合题意；
D.若输电线甲b、c两点之间断路，则LED灯能正常工作，电风扇停止工作，用试电笔检测插座两孔，插座左孔通过ab连接到火线，氖管均发光，故D符合题意。
故选D。
3. 在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光．若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝烧断 B．火线上保险丝烧断
C．灯丝烧断 D．插座短路
【答案】A
【详解】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；
保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，插座的左孔通过灯泡、开关与火线相连，插座的右孔能使氖管发光，火线是完好的，可能是零线上保险丝烧断．
4. 小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（ ）
A．书房插座 B．台灯插头 C．台灯灯座D．台灯开关
【答案】C
【详解】A．若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故A不符合题意；
B．若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故B不符合题意；
C．若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故C符合题意；
D．若是台灯开关短路，则插上插头时，台灯就会发光，故D不符合题意。
故选C。
5. 如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小华学电工的检修方法，在保险丝处接入一个“”的灯泡，当只闭合S、S1时，L0正常发光，L1不发光；当只闭合S、S2时，L0和L2都呈暗红色，由此可以确定（ ）
A． L1灯头断路B． L2灯头短路C． L1灯头短路D． L2灯头断路
【答案】C
【详解】AC．当只闭合S、S1时，L0正常发光，L1不发光，是因为L1被短路，使L0直接接在电源上，正常发光，故A错误，C正确；
BD．当只闭合S、S2时L0和L2都呈暗红色，是因为L2与该灯串联接入电路，所分电压低于220V，所以L2正常，故BD错误。故选C。
6. 图示电能表能接入用电器的最大总功率为 W；小明发现家中多个用电器正常工作时，指示灯在1min内闪烁90次，这段时间内电路消耗的电能为 kW·h；他再将额定功率为1000W的电水壶接入该电路，发现额定电流为30A的熔丝熔断了，这是因为电路发生了 故障。
【答案】 6600 0.03 短路
【详解】[1]图示电能表能接入用电器的最大总功率
P=UI=220V×30A=6600W
[2]指示灯在1min内闪烁90次，这段时间内电路消耗的电能
[3]多个用电器正常工作时通过电路的电流
将额定功率为1000W的电水壶接入该电路，通过电水壶的电流
此时通过电路的总电流
I总=I0+I′=8.2A+4.5A=12.7A＜30A
但是额定电流为30A的熔丝熔断了，说明电路发生短路。
题型4 家庭电路中电流过大的原因
1.如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（ ）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
【答案】A
【分析】电路中电流过大，保险丝熔断的原因有：电路发生短路和电路中用电器的总功率过大。
【详解】AB．甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断，故A正确，B不正确；
CD．乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式I=PU知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断，故CD错误。
故选A。
2. 小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大
【答案】B
【详解】由电能表上的参数可得，电路中允许的最大功率为
而家中使用的用电器的总功率为
这些用电器的总功率远小于电能表的最大功率。空气开关跳闸的原因有两个：总功率过大和发生短路。因为总功率没有过大，故空气开关跳闸不是因为功率过大，而是由于短路引起。故ACD不符合题意，B符合题意。故选B。
3. 某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（ ）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铜丝代替
【答案】C
【详解】A．为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B．按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C．家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C正确；
D．电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误。
4. 在家庭电路中，电灯的开关要接在 和灯泡之间；安装漏电保护器、用电器使用 插头都是防止漏电而采取的安全措施。炎炎夏日，小明家新购置了一台1kW的空调。已知他家用电器的总功率是5600W，电能表上标有“220V 10（40）A的字样，从电能表使用的角度考虑，小明家的电路 （选填“能”或“不能”）允许安装一台这样的空调。
【答案】 火线 三线 能
【详解】[1]电灯的开关要接在火线与灯泡之间，断开开关时，才能断开灯泡与火线的连接。
[2]用电器使用三线插头，则用电器的外壳与地线相连，可避免触电事故。
[3]由电能表的参数可知，家庭电路允许的最大总功率
P=UI=220V×40A=8800W
购置空调后，用电器的总功率
P1=P空调+P总=1000W+5600W=6600W
