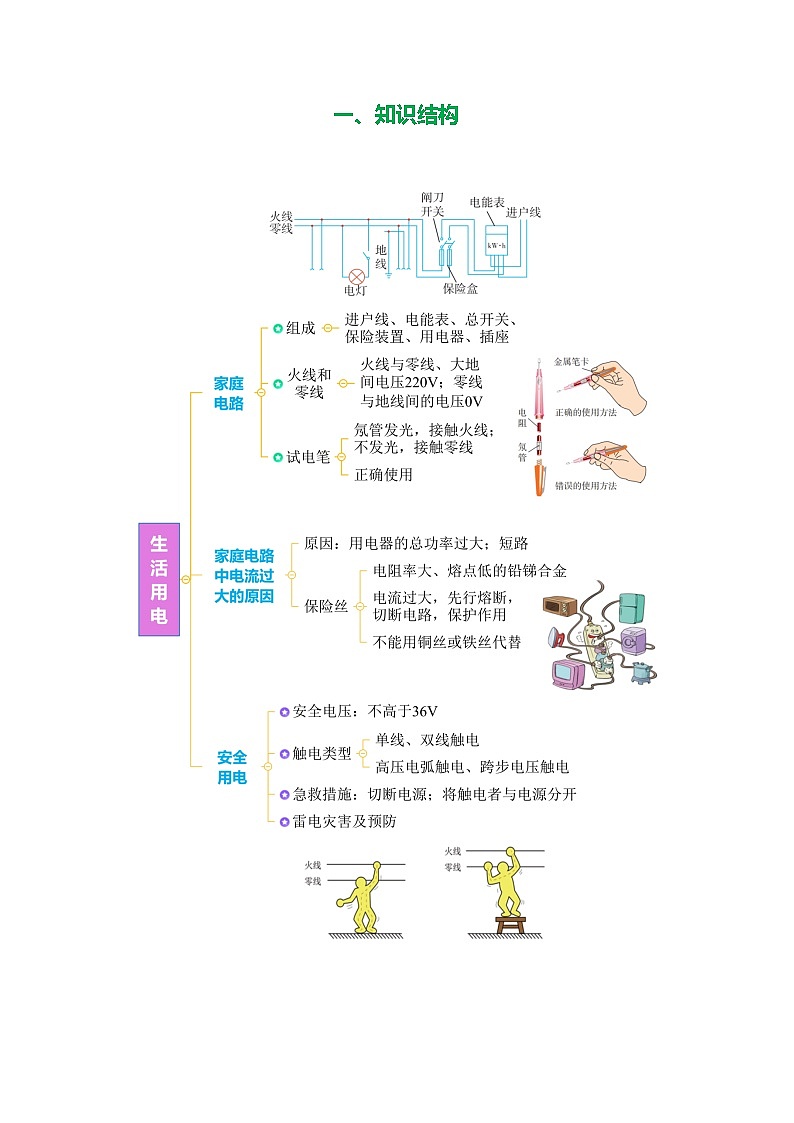

一、知识结构
二、知识清单+方法清单

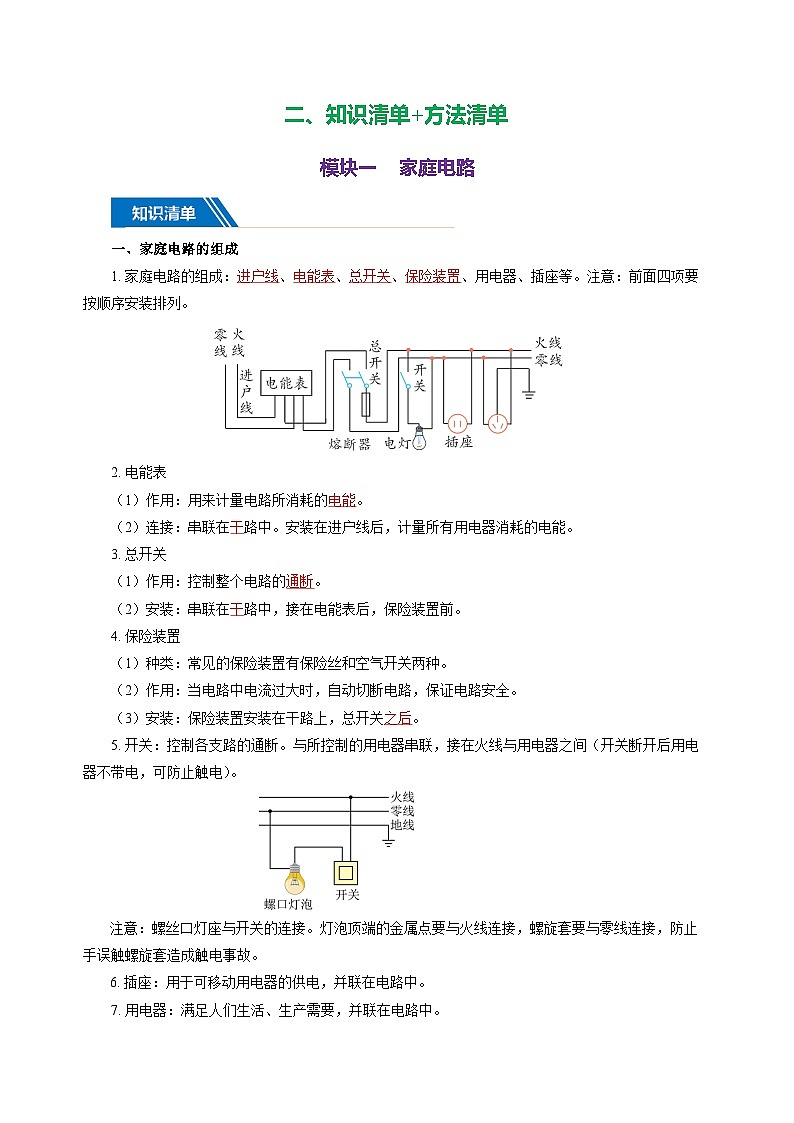

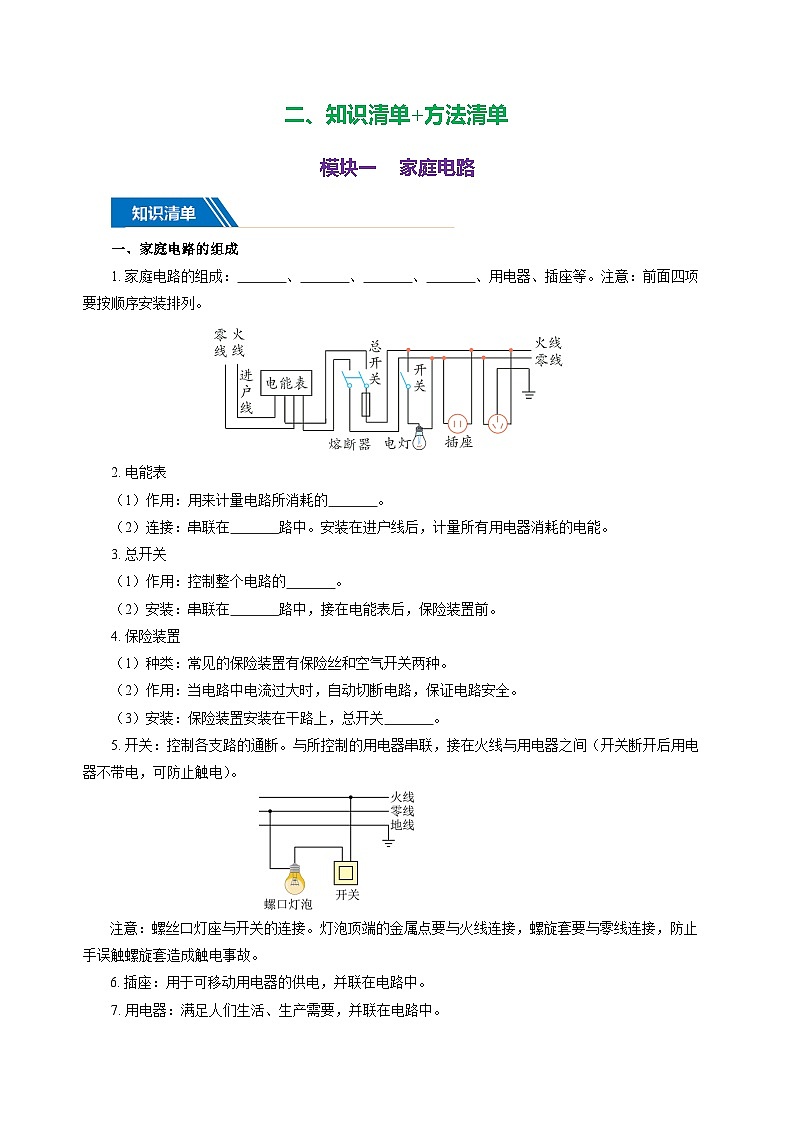

模块一 家庭电路
知识清单
一、家庭电路的组成
1. 家庭电路的组成：进户线、电能表、总开关、保险装置、用电器、插座等。注意：前面四项要按顺序安装排列。
2. 电能表
（1）作用：用来计量电路所消耗的电能。
（2）连接：串联在干路中。安装在进户线后，计量所有用电器消耗的电能。
3. 总开关
（1）作用：控制整个电路的通断。
（2）安装：串联在干路中，接在电能表后，保险装置前。
4. 保险装置
（1）种类：常见的保险装置有保险丝和空气开关两种。
（2）作用：当电路中电流过大时，自动切断电路，保证电路安全。
（3）安装：保险装置安装在干路上，总开关之后。
5. 开关：控制各支路的通断。与所控制的用电器串联，接在火线与用电器之间（开关断开后用电器不带电，可防止触电）。
注意：螺丝口灯座与开关的连接。灯泡顶端的金属点要与火线连接，螺旋套要与零线连接，防止手误触螺旋套造成触电事故。
6. 插座：用于可移动用电器的供电，并联在电路中。
7. 用电器：满足人们生活、生产需要，并联在电路中。
二、火线和零线
1. 火线：进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线。通常情况下，火线与零线间电压为220 V（与大地间电压也为 220 V）。零线在入户之前已经和大地相连，因此，零线与大地间电压为零。
2. 试电笔
（1）作用：辨别火线和零线；检测用电器的外壳是否与火线相通（或者说检测用电器的金属外壳是否带电）。
（2）结构：如图所示，由金属体笔尖、电阻（阻值大）、氖管、金属笔卡（或金属笔尾）组成。
（3）使用：
正确的使用方法 错误的使用方法
①使用方法：手指按住笔卡，用笔尖接触被测的导线，手指千万不能接触笔尖金属体。
②原理：当试电笔接触火线时，由火线经试电笔、人体，到大地间形成通路，有电流流过试电笔和人体，所以试电笔氖管发光；由于流过该通路的电流很小，对人体不会造成伤害。
三、插座和漏电保护器
1. 双孔插座与三孔插座
（1）双孔插座的连接：左孔接零线，右孔接火线。
（2）三孔插座的连接：上孔接地线、左孔接零线、右孔接火线（左零右火上接地）。
（3）双孔插座与三孔插座的使用场景：双孔插座适用于外壳绝缘的用电器和设备，结构简单，连接方便。三孔插座用电器适用于外壳为金属的用电器，能在用电器外壳带电时起保护作用。
2. 接地：用电器的金属外壳接地可以防触电，从以下两个角度理解：
（1）将三线插头插入三孔插座，把用电器接入火线与零线之间的同时，也将用电器的金属外壳与地线连接起来了。这时人接触用电器的金属外壳，相当于接触地线，不会发生触电危险。
（2）若用电器金属外壳与火线相通，由于人体电阻远大于导线电阻，这就相当于导线将人体短路了，故电流由导线流入大地，而不会流过人体。
3. 漏电保护器
（1）作用：当电路中发生漏电或站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
（2）原理：如图所示是安装了漏电保护器的家庭电路。当电路处于正常工作状态时，图线路中A点和B点的电流相等，漏电保护器开关处于接通状态。若有人在C点不慎触电，则火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不相等，漏电保护器会迅速切断电路，从而起到保护作用（选填“相等”或“不相等”）。
（3）空气开关与漏电保护器的区别
①空气开关的作用：当电路中的电流超过规定大小时，空气开关会自动断开，切断电源，从而保护电路。
②漏电保护器的作用：当电路中发生漏电或站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电源，对人身起到保护作用。
方法清单
考向01 家庭电路的组成与安装
【例题1】（2023·长沙·中考真题）某家庭电路的连接如图所示，下列说法正确的是（ ）

A．a点所在的电源线是零线 B．空气开关只能安装在b点处
C．c点所在的导线与大地相连 D．L1和L2是串联的
【答案】C
【详解】A．根据灯泡和插座的接线可知a点所在的电源线为火线，故A错误；
B．为保护电路，空气开关需要安装在火线上，及a点处，故B错误；
C．根据安全用电原则，三孔插座中的上接线柱需要与地线相连，即c点所在的导线与大地相连，故C正确；
D．由图可知，两灯泡首首相连，尾尾相连为并联，故D错误。
故选C。
【训练1-1】输电线进户后，经过家庭电路元件再连接用电器，图中（1）、（2）、（3）内的元件分别是（ ）
A．电能表、保险盒、总开关 B．电能表、总开关、保险盒
C．总开关、电能表、保险盒 D．保险盒、总开关、电能表
【答案】B
【详解】进户线进入用户，首先经过电能表，然后再接总开关；保险盒一定接在总开关后面，方便更换保险丝；且为了安全，保险丝要接在火线上；最后接入插座或用电器，故B符合题意，ACD不符合题意。故选B。
【训练1-2】如图是揭阳某同学家的家庭电路的部分电路图，下列说法中正确的是（ ）

A．零线和地线之间电压是220V
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【答案】B
【详解】A．零线和地线之间电压是0V，故A错误；
B．开关控制灯泡时，开关要接在灯泡和火线之间，故丁灯的接法是正确的，故B正确；
C．对于两孔插座应按照左零右火来连接，故C错误；
D．据图可知，M处于火线上，所以用试电笔正确接触M点时，氖管会发光；N处于零线上，用试电笔接触N点时，氖管不发光，故D错误。
故选B。
【训练1-3】（2024·江苏常州·中考真题）请在图中虚线框内画出开关S和电灯L的符号，并用笔画线代替导线将三线插座接入电路。

【答案】见右图。
【详解】如图，家庭电路中，为了用电安全，开关应接在火线和灯泡之间，灯泡一端接开关，一端接在零线上；连接三孔插座时，上孔接地线，左孔接零线，右孔接火线，连接方式如图。
考向02 试电笔
【例题2】（2024·江苏徐州·中考真题）如图所示，用测电笔检测插座中是否有“电”，下列操作错误的是（ ）
A．笔尖插入插座 B．笔尖接触火线
C．手接触笔尖金属体 D．手接触笔尾金属电极
【答案】C
【详解】使用试电笔时，手要接触笔尾金属体，手不能接触笔尖金属体，笔尖可以插入插座，笔尖可以接触零线和火线，故C错误，符合题意，ABD正确，不符合题意。故选C。
【训练2-1】一种试电笔的构造如图所示，下列说法正确的是（ ）

A．当氖管发光时有微弱电流通过人体
B．使用试电笔时手不要接触金属笔卡
C．使用试电笔时手可以接触金属笔尖
D．试电笔中的电阻可以用铁丝代替
【答案】A
【详解】A．人与试电笔将导线与大地相连，若测试的是火线，则有电流通过试电笔与体，故A正确；
B．手必须接触金属笔卡，才能在导线与大地之间构成通路，试电笔才能工作，故B错误；
C．若手接触笔尖，等同于直接接触家庭电路中导线，是容易发生触电事故的，故C错误；
D．为了保证人身安全，要求通过人体的电流非常微小，这就要求试电笔里的电阻阻值非常大，十成欧或者百万欧级，铁丝的电阻达不到百欧级。如果用铁丝代替电阻，当试电笔接触火线时，通过人体的电流非常大，会发生触电事故，故D错误。
故选A。
【训练2-2】不能用手拉触电的人，是因为人体是 （选填“导体”或“绝缘体” ）。用试电笔可辨别火线和零线，使氖管发光的是 ，图中试电笔的使用方法正确的是图 （选填“甲”或“乙” ）。
【答案】 导体 火线 甲
【详解】人体容易导电，属于导体。
火线与大地间的电压是220V；零线与大地间没有电压。用试电笔可辨别火线和零线，使氖管发光的是火线。
氖管发光，证明此处与火线相连；乙图中的手没有接触笔尾金属体，所以即使笔尖金属体碰到火线，氖管也不会发光，所以乙图错误。
​考向03 家庭电路中断路与短路的判断
【例题3】小敏同学按下面的电路图连接了一个模拟家庭电路。开关S闭合后，灯泡能正常发光，用试电笔检测插座的两孔，氖管均不发光。针对该模拟电路，有四位同学发表了以下的观点，你认为正确的是（ ）

A．小华说：保险丝是用电阻较大、熔点较高的材料制成的
B．小龙说：灯泡能正常发光，所以灯泡的连接是安全、合理的
C．小丽说：插座无法正常工作，原因可能是cd间断路
D．小潇说：插座无法正常工作，原因可能是ab间断路
【答案】C
【详解】A．保险丝的主要作用是：在家庭电路电流过大时能自动熔断从而对电路起到保护作用，所以保险丝要选用电阻率大且熔点低的材料来制作，故A错误；
B．家庭电路中，为确保安全用电，控制灯泡的开关应该接在火线与灯泡之间，故B错误；
CD．如果ab间断路，则电路中灯泡也不能正常工作；如果cd间断路，灯泡能正常工作，火线上的电不能到达插座的右孔，用试电笔检测插座的两孔，氖管均不发光，符合题意，故C正确，D错误。故选C。
【训练3-1】如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮，断开S1、保持S2闭合，用测电笔插入插座上孔氖管发光，插入插座下孔氖管发光．则故障可能是（ ）
A．ac间断路 B．bd间断路
C．灯泡L2断路 D．b点到零线之间断路
【答案】B
【详解】A．保持S2闭合，用测电笔插入插座上孔氖管发光，则插座上孔与火线之间电路正常，故A错误；
BC．测电笔插入插座下孔氖管发光，正常情况下插座下孔氖管不发光，所以插座下孔与灯泡串联接入火线电路，则灯泡L2未断路，零线部分bd间断路。故B正确，C错误；
D．闭合开关S1、S2，灯泡L1正常发光、L2不亮，则灯泡L1所在电路正常，故D错误。
故选B。
【训练3-2】在如图所示的照明电路中，闭合开关S后，发现灯泡L不亮，用测电笔分别检测b、c两点，氖管都发光。若电路中只有一处故障，则可能是（ ）
A．开关S断路B．灯泡断路 C．灯泡短路 D．cd段断路
【答案】D
【详解】A．若开关S断路，则电流无法从火线流到b、c两点，用测电笔分别检测b、c两点，氖管不会发光，故A不符合题意；
B．若灯泡断路，则电流无法从火线流到c点，用测电笔分别检测c点，氖管不会发光，故B不符合题意；
C．若灯泡短路，电流直接从火线流到零线，空气开关会自动切断电路，用测电笔分别检测b、c两点，氖管不会发光，故C不符合题意；
D．若cd段断路，电流从火线流到b、c两点时，无法流回零线，只能通过测电笔、人体流进大地，所以测电笔有电流流过，氖管会发光，故D符合题意。
故选D。
模块二 家庭电路中电流过大的原因
知识清单
一、用电器的总功率对家庭电路的影响
1. 实验：探究用电器的总功率变大，电路中的总电流变大。
如图所示，把额定电压是3.8V的3个小灯泡并联接在电源上，逐个闭合开关S1、S2、S3，观察电流表示数的变化情况。
实验结论：用电器的总功率越大，电路中的电流越大。
2. 理论推导：总功率过大导致电流过大的原因。
根据P =UI，可得 I=PU。因为家庭电路中的电压220V是一定的，所以用电器总电功率P越大，电路中的电流I就越大。
3. 结论：用电器的总功率过大是家庭电路中电流过大的原因之一。
二、短路对家庭电路的影响
1. 演示实验：短路是家庭电路中电流过大的另一原因。
（1）如图所示，断开开关，用导线将A、B两点起来，闭合开关观察发生的现象。
（2）实验现象：保险丝快速熔断。
（3）现象分析：当用导线将A、B两点连接起来时，火线与零线直接相连，发生短路，由于导线的电阻很小，电源电压为220V不变，根据I=U/R可知，短路时电路中的电流非常大。由Q = I2Rt 可知，保险丝会产生大量的热量，温度急剧升高，快速熔断。
（4）结论：短路是家庭电路中电流过大的另一个原因。
短路时的电路
2. 造成家庭电路中短路的原因
家庭电路中的短路就是直接或间接将火线与零线连通，通常有下列情况：
（1）人为原因。如在电路安装中不细心造成火线和零线连通。
（2）使用问题。如电线绝缘层破损，或者是使用时间长，或者是使用环境恶劣，使得导线绝缘层老化，用电器和插座进水造成火线和零线连通。
（3）元件损坏。例如设备绝缘材料老化，设计安装、维护不良等造成的设备缺陷发展为短路。
3. 短路对家庭电路的影响：根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾。
三、保险丝
1. 实验探究（演示）：保险丝的作用
（1）如图所示，把铜丝、滑动变阻器串联在电源上。在A、B之间接入一段细保险丝，调节滑动变阻器的滑片，使电流逐渐增大，观察现象。
（2）现象：电流增大到一定程度时，保险丝会熔断，而导线和铜丝等不会熔断（会/不会）。
（3）结论：在电流较大时，保险丝会先行熔断，自动切断电路，对整个电路起到保护作用。（这是利用了电流的热效应 ）
2. 保险丝的材料：保险丝由电阻率较大、熔点较低的铅锑合金制成。
3. 保险丝在电路中的符号：
4. 保险丝的规格：保险丝的规格用额定电流来表示。保险丝越粗，额定电流和熔断电流就越大；一般情况下，熔断电流是额定电流的2倍。
5. 保险丝的选用原则：选择保险丝时应使保险丝的额定电流等于或略大于电路中的最大正常工作电流。注意：不能用更粗的保险丝代替原来的保险丝；不能用铜丝、铁丝代替保险丝（选填“能”或“不能”）。
6. 家庭电路中常见保险丝的安装：保险丝通常串联安装在闸刀开关之后的进户线上。也可以只接在一根火线上。
7. 空气开关：现在新建居民楼电路中的保险装置已经不再使用保险丝，而是用起保险作用的空气开关代替。空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路。
方法清单
考向01 家庭电路中电流过大的原因
【例题1】（2023·兰州·中考真题）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的，甲图中的原因是 ；乙图中的原因是 。

【答案】 用电器总功率过大 短路
【详解】家庭电路中电流过大总共有两个原因：短路和总功率过大；用电器总功率等于各个用电器功率之和，甲图中并联的用电器太多，总功率太大，根据公式P=UI，电流会非常大；乙图中金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。
【训练1-1】（2023·黑龙江绥化·中考真题）家庭电路中总电流如果超过安全值，会由于电流的 效应，导致线路温度过高，容易引发火灾。图中所示电路中电流过大的原因是 。
【答案】 热 用电器总功率过大（或“总功率过大”）
【详解】由于电流的热效应，所以根据焦耳定律Q=I2Rt可知，在电流相同、时间相同的情况下，电阻增大，线路连接处产生了更多的热量，因此导致局部温度过高容易引发火灾。
在家庭电路中，电流过大的原因有两个：用电器的总功率过大和电路发生短路，由图可知，用电器总功率过大，从而导致电流过大。
【训练1-2】小冰家的电能表标有“220V 10A”，家中正使用着一台100W的电冰箱、两盏40W的日光灯。当小冰将一个60W台灯的插头插进插座时，台灯不亮，干路中的空气开关“跳闸”。发生这种现象的原因可能是（ ）
A．日光灯断路B．台灯插头处短路C．电冰箱断路D．用电器的总功率过大
【答案】B
【详解】由电能表上的参数可得，电路中允许的最大功率为
P=UI=220V×10A=2200W
而家中使用的用电器的总功率为100W+2×40W+60W=240W
这些用电器的总功率远小于电能表的最大功率。空气开关跳闸的原因有两个：总功率过大和发生短路。因为总功率没有过大，故空气开关跳闸不是因为功率过大，而是由于短路引起。故ACD不符合题意，B符合题意。故选B。
考向02 保险丝
【例题2】长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大 B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多 D．为了用电安全，禁止用铜丝代替保险丝
【答案】B
【详解】A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；
D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
【训练2-1】保险丝是利用电阻比较 （选填“大”或“小”）、熔点比较 （选填“高”或“低”）的材料制作的。保险丝是对电流热效应的 （选填“利用”或“防止”）。
【答案】 大 低 利用
【详解】保险丝串联在电路中，是利用电阻比较大、熔点比较低的材料制作，根据焦耳定律可知，当电路中有电流时，保险丝会产生较多的热量。当电流过大时，保险丝由于产生热量过多导致温度过高而熔断，起到保护电路的作用。所以，保险丝是对电流热效应的利用。
【训练2-2】如图所示的插座（带保险丝）和电灯（带开关）是组成家庭电路的常用器件，请用笔画代替导线将它们分别接入电路中。

【答案】见右图。
【详解】三孔插座的接法：上孔接地线、左孔接零线，右孔接火线；保险丝接在插座和火线之间，当电路中电流过大时熔断，起到保护电路的作用；灯泡的接法：火线进入开关，再进入灯泡顶端的金属点，灯泡的螺旋套直接接在零线上，这样在断开开关能切断火线，既能控制灯泡，如图所示。
【训练2-3】不同粗细的保险丝允许通过的电流是不同的．一座教学楼的总保险盒中的保险丝允许通过的电流是25A，楼里共有20间教室，每间教室装了40W的电灯6盏，在全部电灯都亮时，能不能再接上一个500W的电炉？
【答案】能
【详解】由题意知，U=220V

电炉的工作电流为：
故接上电炉后的总电流为：
所以可再接上一个500W的电炉．
答：可再接上一个500W的电炉．
模块三 安全用电
知识清单
一、电压越高越危险
1. 决定电对人体造成伤害程度的因素：电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。通过人体的电流越大，从触电到死亡的时间越短。
2. 人体的电阻：人体的电阻随人体状况的改变而改变。通常情况下，人体的电阻约为 104～105Ω；在皮肤潮湿时，人体的电阻变小，约为103Ω。
3. 安全电压：由欧姆定律I=U/R可知，加在人体两端的电压越大，通过人体的电流就越大，对人体的伤害程度就越严重。 经验证明：只有不高于36 V的电压才是安全的。我国家庭电路的电压是220 V，工厂用的动力电路的电压是380V，高压输电线路的电压高达 10～500 kV。这些都远远超出了安全电压，因此人一旦发生触电，就会有生命危险。
二、常见的触电事故
1. 触电事故：当人体成为闭合电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生触电事故。
2. 低压触电的两种形式：单线触电、双线触电。

单线触电 双线触电
3. 高压触电的两种形式
（1）高压电弧触电：人体靠近高压带电体时，容易产生电弧触电。

（2）跨步电压触电：如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故。
4. 触电急救的原则：首先切断电源；或用一根绝缘棒将电线挑开，尽快使触电者脱离电源。
5. 漏电保护器的作用：若发生的是单线触电，两根线电流有较大偏差，漏电保护器自动跳闸，能对触电者起到保护作用；若发生的是双线触电，两线电流几乎没有偏差，这时漏电保护器不能起到保护作用（选填“能”“不能”）。
三、安全用电原则
1. 日常生活中的安全用电原则
（1）不接触低压带电体，不靠近高压带电体；
（2）更换灯泡、搬动电器前应断开电源开关。
（3）不弄湿用电器，不损坏绝缘层；
（4）保险装置、插座、导线、家用电器等达到使用寿命应及时更换。
（5）有金属外壳的用电器要有接地线。
2. 家庭电路安装中的安全用电原则
（1）保险丝必须安装在火线上；
（2）开关接在用电器与火线之间；
（3）螺口灯泡的螺旋套一定要接在零线上，其顶部的金属片接火线。
（4）有金属外壳的用电器要使用三角插头和三孔插座，使金属外壳接地。
四、注意防雷
1. 雷电的实质：雷电是大气中一种剧烈的放电现象，是由带电荷的雷云引起的。
2. 防止雷电危害的措施——避雷针
高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针。避雷针原理是：利用针状金属物的尖端放电，将云层所带的电导入大地，避免因雷雷电引发事故。古代建筑物上的铁制装饰物也起到了避雷针的作用，高压输电铁塔上最上面的两根导线也是用来防雷的。
3. 预防雷电灾害
（1）在旷野遇到雷电，千万不要使用手机。
（2）不能在大树等高出地面很多的物体旁避雨，金属物品不要带在身上，不宜打伞，蹲下或卧倒以降低高度。
（3）不要沿铁轨行走，不要在水边和湿地停留，切勿站在楼顶、山顶或接近其他易导电的物体，应迅速到干燥的室内避雨，如找不到房子应就近到山洞或山岩下避雨。
（4）不要靠近或接触避雷设备的任何部分。
方法清单
考向01 常见触电事故
【例题1】如图中的哪些图所示的情况不会发生触电事故（重要提示：千万不要尝试或模仿！）（ ）
A．②④ B．③④C．①② D．①③
【答案】A
【详解】人体触电的原因是有电流流过，形成通路。
①③人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，有电流流过人体，会触发生触电事故；
②干燥的椅子是绝缘体，单手触摸火线，没有电流通过人体，不会发生触电事故；
④正常情况下，零线不带电，触摸零线没有电流流过人体，不会发生触电事故；
由分析可知，不会发生触电事故的是图②和④；故A符合题意。故选A。
【训练1-1】如图所示，站在干燥的木头桌子上的人不小心单手接触了火线，这个人 （填“会”或“不会”）触电。人在使用试电笔测试火线时，试电笔的氖管发光，此时人不会触电，这时一定 （填“有”或“没有”）电流通过人体。
【答案】 不会 有
【详解】站在干燥的木头桌子上的人不小心单手接触了火线，由于没有构成通路，没有电流通过人体，所以这个人不会触电。
在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流经过人体形成回路，只不过电流太小不会危及人身安全。
【训练1-2】经验证明，只有不高于 V的电压才是安全的。电压越高越危险，欧姆定律告诉我们，导体中的电流大小跟 成正比，人体也是一个 ，电压越高，通过的电流越大，大到一定程度就有危险了，身体潮湿时人体电阻会变小，人体的安全电压 （选填“变高”“变低”或“不变”）。
【答案】 36 导体两端的电压 导体 变低
【详解】人体安全电压≤36V，即不高于36V的电压才是安全的。
由欧姆定律I=U/R可知，电阻一定时，导体中的电流大小跟导体两端的电压成正比。
容易导电的物体叫做导体，人体也是一个导体。
对人体造成危险的电流是一定的，由欧姆定律I=U/R可知，电流一定时，电阻越小，电压越低，故身体潮湿时人体安全电压变低。
考向02 安全用电原则
【例题2】（2024·山东滨州·中考真题）关于生活用电，下列符合安全用电要求的是（ ）
A．图甲：控制用电器的开关接在零线和用电器之间
B．图乙：家用电冰箱外壳可以不接地线
C．图丙：可以使用导线绝缘皮破损的插头
D．图丁：电动自行车应在规定位置停放充电
【答案】D
【详解】A．图甲：控制用电器的开关接在火线和用电器之间，开关能够切断火线，故A不符合题意；
B．图乙：电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故B不符合题意；
C．图丙：使用绝缘皮破损的插头，人很容易接触到火线而发生危险，故C不符合题意；
D．图丁：电动自行车应在规定位置停放充电，可以防止因火灾造成的损失，故D符合题意。
故选D。
【训练2-1】（2024·安徽·中考真题）关于安全用电，下列说法错误的是（ ）
A．绝缘皮破损的电线，需要及时更换
B．家用电器工作时起火，可以直接用水浇灭
C．发生触电事故时，不能直接用手去拉触电者
D．手机充电结束后，要把充电器从插座上及时拔下
【答案】B
【详解】A．绝缘层破损了的导线仍然使用，容易发生触电事故，因此需要及时更换，故A正确，不符合题意；
B．家用电器工作时起火，如果直接用水浇灭，则可能会引起触电事故，因此应先切断电源，故B错误，符合题意；
C．一旦发生触电事故，应立即断开电源开关，或用绝缘体将电线挑开，不能直接用手去拉触电者，故C正确，不符合题意；
D．手机充电结束后，要把充电器从插座上及时拔下，避免充电器过热引发火灾，故D正确，不符合题意。
故选B。
【训练2-2】“安全用电，警钟长鸣”，关于家庭电路的下列做法错误的是（ ）
A．若发生触电事件，应首先切断电源
B．有金属外壳的家用电器要把外壳接地
C．对于高压设备，人只要不接触就不会触电
D．雷雨天时尽量不躲在大树下避雨
【答案】C
【详解】A．发现有人触电，可以用干燥竹竿等绝缘体将电线跳开，先切断电源，故A正确，不符合题意；
B．金属外壳的用电器的外壳一定要接地，防止漏电，发生触电事故，故B正确，不符合题意；
C．安全用电的原则：不接触低压带电体，不靠近高压带电体，人靠近高压设备也会触电，故C错误，符合题意；
D．大树高大，雷雨天在大树下避雨，易引发雷击，故D正确，不符合题意。
故选C。
三、易混易错分析
易混易错点1
家庭电路故障的分析与判断
【例题1-1】家庭电路中，当电路发生故障时，电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填“短路”、“断路”或“正常”）。
（1）L0不亮，说明该支路 ；
（2）L0正常发光，说明该支路 ；
（3）L0发光呈暗红色，说明该支路 ；
【答案】 断路 短路 正常
【详解】（1）当L0不亮时，说明电路是断路状态。
（2）当L0正常发光时，说明L0得到了220V的电压，则该支路发生了短路。
（3）L0发光呈暗红色时，说明L0与L3是串联的，两个灯分得的电压都小于220V，故不能正常发光，反而说明L3是正常的。
【例题1-2】如图所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是 。
家庭电路中的空气开关是一种过载保护装置，下列会造成其自动跳闸的是 。（选填序号）
①开关中的两个线头相碰；②双孔插座中的两个线头相碰；③灯座两线相碰；④插座接触不良；⑤同时使用多个大功率用电器。
【答案】 进户的零线断路 ②③⑤
【详解】用测电笔测试a、b、c三点，氖管都发光，说明火线上有电，而测电笔测试d点，氖管不发光，说明故障是：进户零线断路。
跳闸的原因是电路中的电流过大，而总电流过大的原因是发生短路或者总功率过大；
①开关里两线头相碰，开关闭合电路接通，电路正常，不会造成空气开关跳闸；
②双孔插座一孔接火线，一孔接零线，两线头相碰，电路短路，空气开关跳闸；
③灯座两线头相碰，火线和零线直接接触，造成短路，电路电流过大，可能引起空气开关跳闸；
④插座接触不良，电路断路，电路中没有电流，空气开关不会跳闸；
⑤同时使用多个大功率用电器，电路总功率过大，电路电流过大，可能引起空气开关跳闸。
故①④不符合题意，②③⑤符合题意。
故选②③⑤。
易混易错点2
空气开关跳闸或保险丝熔断的原因
【例题2】在家庭电路中，可能会出现这些情况：
（1）开关中的两个线头相碰；
（2）插头中的两个线头相碰；
（3）电路中增加了大功率的用电器；
（4）电能表损坏。
在这些情况中，可能引起家庭电路中保险丝熔断或空气开关跳闸的是（ ）
A．（1）（2） B．（2）（3）C．（2）（4） D．（1）（4）
【答案】B
【详解】家庭电路中保险丝熔断或空气开关跳闸是因为电路中电流过大造成的．
（1）开关中的两个线头相碰时，相当于闭合了开关，受控的用电器会工作，不至于电流过大；
（2）插头中的两个线头相碰时，为短路现象，是电流过大的原因；
（3）根据I=P/U，功率越大，电流越大，故电路中增加了大功率用电器，也是电流过大的原因；
（4）电能表损坏时，用电器都不能工作，且电能表在熔丝前面，故不会造成电流过大而使保险丝熔断。
故B符合题意，选B．
点评：记住家庭电路电流过大的原因一是短路，电流很大，保险丝会迅速熔断，二是电功率过大，当电流增大到熔丝的额定电流二倍时，也会熔断．
区分电热器中的电阻丝与保险丝。
易混易错点3
【例题3】下列关于电热丝和熔丝的说法，正确的是（ ）
A. 超导体电阻为0，适合作为电热器中的电热丝
B. 超导体电阻为0，适合作为电热器中的熔丝
C. 家庭电路中的熔丝是由电阻较大、熔点较低的材料做成的
D. 电热器中的电热丝是由熔点较低的材料做成的
【答案】 C
【详解】AB. 熔丝和电热丝都需要产生热量才能工作，由焦耳定律可知，电阻都不应为0，故AB选项错误；
CD. 熔丝电流过大时要自动熔断，所以要求电阻较大，熔点较低；而电热丝不能被熔断，所以要求熔点较高，故C选项正确，D选项错误。
所以选C。
对低压触电原理理解不清，会产生误解。
易混易错点4
【例题4】在如图所示情景中，不会发生触电事故的是图 ，发生触电事故时漏电保护器不会跳闸的是图 （以上两空填“甲”“乙”“丙”或“丁”），发生触电事故时电路中的空气开关 （填“会”或“不会”）跳闸。
【答案】 乙 甲 不会
【详解】人体触电，原因是有电流流过。人体为导体，一边与零线相接或与大地相接，图甲中有电流流过人体；图乙中没有电流流过人体；图丙中有电流流过人体；图丁中有电流流过人体；而图甲中，火线与零线的电流相同，漏电保护器不会跳闸。
发生触电事故时，通过人体的电流不会过大，电路中的空气开关不会断开。
四、中考热点扫描
考点一 家庭电路的安装
【例题1】将电灯、开关和插座接入家庭电路中，下图中接线正确的是（ ）

A B C D
【答案】D
【详解】A．开关应接在火线与灯泡间，图中灯泡一端接地线，开关接在零线上，A错误；
B．三孔插座应左零右火，图中接反了，开关应接在火线上，图中接了地线，故B错误；
C．三孔插座应左零右火，图中接反了，开关应接在火线上，图中接了地线，故C错误；
D．三孔插座符合左零右火中接地的原则，开关接在火线上，符合安全用电要求，D正确。
考点二 安全用电常识
【例题2】日常生活离不开电，下列做法符合安全用电原则的是（ ）
A．发现有人触电，直接用手将其拉开 B．用电器工作时起火，立即用水灭火
C．更换灯泡前，先切断电源 D．用湿毛巾擦拭正在发光的电灯
【答案】C
【详解】A．发现有人触电后，直接用手把触电者拉离电源，因人体是导体，可能使救助者间接触电，故A不符合题意；
B．用电器失火时，若先用水灭火，再切断电源时，生活用水容易导电，容易让人发生触电事故，应立即切割电源，再救火，故B不符合题意；
C．更换灯泡之前必须断开开关，切断电源，否则可能会触电，故C符合题意；
D．生活用水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，不能用湿抹布擦正在发光的台灯灯泡，故D不符合题意。
故选C。
考点三 家庭电路故障的判断
【例题3】（1）在如图甲所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，电灯不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。若电路中只有一处故障，则故障可能是：（ ）
A．零线上保险丝烧断 B．火线上保险丝烧断 C．灯丝烧断 D．插座短路
（2）电工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图乙所示。当只闭合S、S1时，如果L1短路，则灯L0 （选填“正常发光”、“不亮”或“较暗”）；当只闭合S、S2时，L0和L2都呈暗红色，说明L2 （选填“短路”、“断路”或“正常”），当只闭合S、S3时，L0和L3都不亮，说明L3 （选填“短路”、“断路”或“正常”），
乙
【答案】 A 正常发光 正常 断路
【详解】（1）将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的，如下图），综合分析知道，是零线断路（可能是零线上保险丝烧断），故A符合题意。故选A。
（2）当只闭合S、S1时，灯泡L1与灯泡L0串联在电路中，如果L1短路，则灯L0两端的电压为220V，正常发光。
当只闭合S、S2时，L0和L2都呈暗红色，说明两个灯泡分得的电压均小于220V，故不能正常发光，反而说明L2所在的支路是正常的。
当只闭合S、S3时，灯泡L3与灯泡L0串联在电路中，L0和L3都不亮，说明L3有故障，即说明L3断路。
方法技巧 把握五个关键点，正确解答家庭电路组成及安装题目
1. 家庭电路各组成部分的安装顺序:电能表、总开关、保险装置、开关和用电器。
2. 各用电器、插座之间的连接方式均为并联。
3. 两孔插座的接线是“左零右火”；三孔插座的接线是“左零右火上接地”。
4. 开关要串联接在火线上，且与灯泡尾部的金属片相连接。
5. 判断火线的方法：串联接入开关、接有熔丝的为火线；与灯泡尾部金属片相连、与两孔插座或三孔插座右边的孔相连的导线是火线。
方法技巧 试电笔的使用
1. 试电笔内的高阻值电阻可以保证试电笔接触火线时，电路中的电流很小，保证人体安全。使用试电笔时，要做到“正确拿笔，接触笔卡或金属帽，观察氖管，勿触笔尖”。
2. 辨别火线和零线的方法：氖管发光是火线；氖管不发光是零线。
方法技巧 快速确定家庭电路的故障原因
1. 故障种类与现象
（1）发生短路：所有用电器都不能工作，保险丝熔断。
（2）发生断路：若支路断路，只有该支路上的用电器停止工作；若干路断路，所有用电器停止工作。
2. 确定故障原因
（1）用试电笔接触电路的不同部分，氖管均不发光，故障原因是火线断开；
（2）用试电笔接触闭合开关的线路的火线与零线，都能使氖管发光，故障原因是零线断开
（3）闭合开关后，灯泡不发光，用试电笔测灯座上的接线柱，一个接线柱能使氖管发光，另一个不能使氖管发光。故障原因是灯泡断路。
方法技巧 运用欧姆定律和电功率分析家庭电路中电流过大的原因
1. 家庭电路的总功率过大，其实质：I=P/U，U不变，P变大，I变大。
2. 家庭电路发生短路，其实质：I=U/R，U不变，R变小，I变大。
方法技巧 解决保险丝的相关问题
1. 明确保险丝的作用、制作材料及其熔断的原理；明确保险丝的规格及选择原则，当家庭中新添用电器时，应通过计算来确定原先的保险丝的规格是否符合要求。
2. 注意：绝对不允许用铜丝或铁丝代替保险丝。
方法技巧 把握安全用电原则，确保用电安全
安全用电的原则是不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层，不带电操作。特别注意的是防止本来不带电的物体带了电，本来绝缘的物体变成导体。
【辨析】在进行家庭电路故障的分析与判断时，可有两种方法。
1. 一是用试电笔判断，具体分为三种情况。
①若用试电笔检测户内各线路，氖管均不发光，可确定进户线的火线断开；
②若用试电笔检测线路，无论零线还是火线，氖管都发光，可确定电路中某处的零线断开；
③若灯泡不发光，但用试电笔检测灯口上的接线柱时，其中一个接线柱能使氖管发光，而另一个不能使氖管发光，则判断灯泡的灯丝断了。
2. 二是用检验灯泡来检测某支路是否有故障。把检验灯泡串联在电路中，它会有三种状态：“检验灯”恰能正常发光，说明该支路短路；“检验灯”发光不正常（偏暗），说明该支路正常；“检验灯”不发光，说明该支路断路。
【辨析】空气开关跳闸或保险丝熔断是因为电路中电流过大。
电流过大的原因有两个：一是电路中总功率过大，二是电路发生短路，二者具备其一就会导致开关跳闸或保险丝熔断。题目中包含“一定”字眼的一般都不正确。
【辨析】电热器中的电阻丝和保险丝的制作材料的特点是不同的。
电热器中的电阻丝电阻较大而熔点较高，当电流通过时，电能主要转化为内能使电阻丝温度升得较高而不至于熔断。
保险丝的电阻率比较大、熔点比较低，这样才能保证当电路中电流过大时，保险丝产生较多的热量，从而极易达到保险丝的熔点使保险丝熔断，从而自动切断电路。
【辨析】判断是否低压触电的技巧
判断是否低压触电的关键是判断火线是否通过人体形成放电的通路。例如，站在地面上的人接触火线（或与火线连接的导体），则能形成电流通路，人就会触电；当站在绝缘的物体上的人单手接触火线（或者与火线相连的导体）时，因为不能形成电流通路，人就不会触电。
考点突破:
家庭电路由两根主要的导线（火线和零线）将各元件连接在电路中，电路安装时要遵循以下原则：
1. 开关与控制的用电器串联，各用电器与插座并联。
2. 保险丝安装在火线上，开关安装在火线与电灯之间，而螺纹灯口的螺旋套只准接在零线上。
3. 两孔插座的接线要遵循“左零右火”，三孔插座要遵循“左零右火上接地”。
考点突破:
安全用电是日常生活中必备的常识，也是中考必考内容。解答时把握以下几点：
1. 安全用电的原则：不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层。如要注意防止绝缘部分破损，保持绝缘部分干燥，避免电线跟其他金属物接触，，定期检查，及时修理等。
2. 触电及急救：如果发生了触电事故，首先要立即切断电源，即断开开关或用绝缘体挑开电线，使人与火线断开，再对触电的人进行抢救。
3. 防止雷电：不要使自己成为尖端，不打伞在雷雨中行走，不在大树下避雨，雷雨天不打手机、不看电视，建筑物上安装避雷针等。
考点突破:
家庭电路故障经常表现为用电器不工作，可以通过保险丝是否熔断来检修。用测电笔测导线、用电器等是否带电，我们用下面的思路解题。
