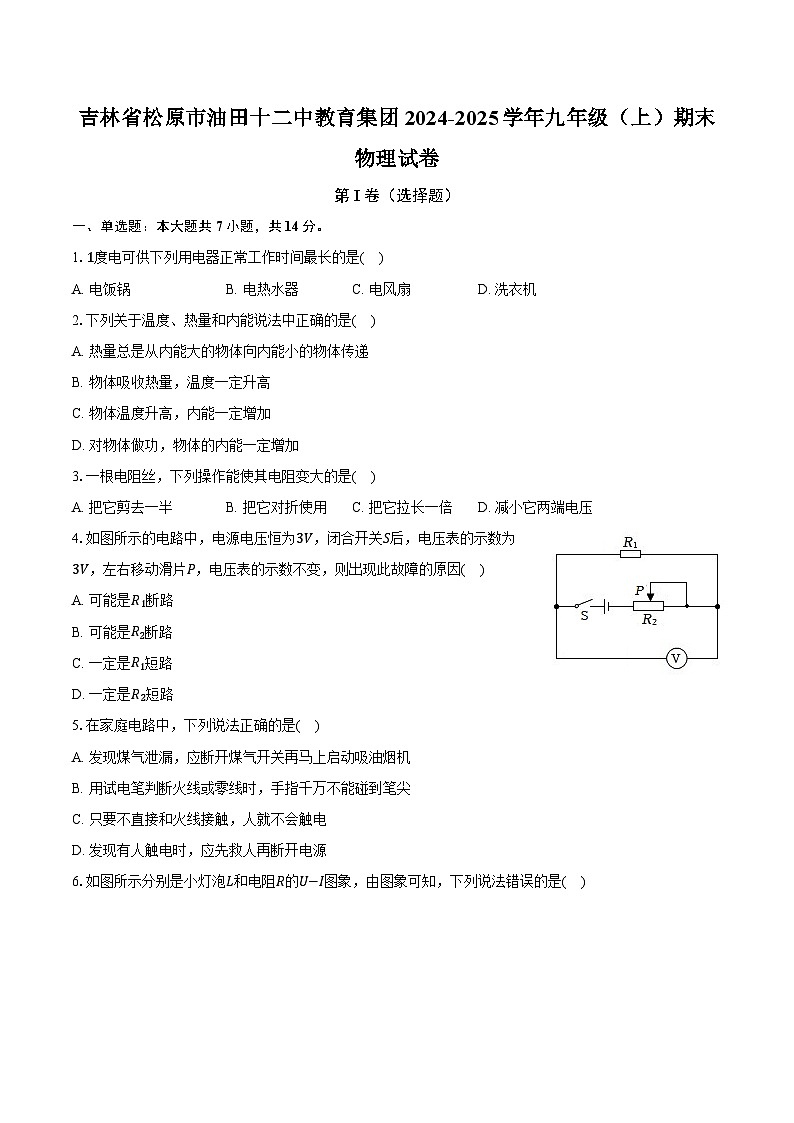

吉林省松原市油田十二中教育集团2024-2025学年九年级（上）期末物理试卷-（解析版）

这是一份吉林省松原市油田十二中教育集团2024-2025学年九年级（上）期末物理试卷-（解析版），共18页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
一、单选题：本大题共7小题，共14分。
1.1度电可供下列用电器正常工作时间最长的是( )
A. 电饭锅B. 电热水器C. 电风扇D. 洗衣机
2.下列关于温度、热量和内能说法中正确的是( )
A. 热量总是从内能大的物体向内能小的物体传递
B. 物体吸收热量，温度一定升高
C. 物体温度升高，内能一定增加
D. 对物体做功，物体的内能一定增加
3.一根电阻丝，下列操作能使其电阻变大的是( )
A. 把它剪去一半B. 把它对折使用C. 把它拉长一倍D. 减小它两端电压
4.如图所示的电路中，电源电压恒为3V，闭合开关S后，电压表的示数为3V，左右移动滑片P，电压表的示数不变，则出现此故障的原因( )
A. 可能是R1断路
B. 可能是R2断路
C. 一定是R1短路
D. 一定是R2短路
5.在家庭电路中，下列说法正确的是( )
A. 发现煤气泄漏，应断开煤气开关再马上启动吸油烟机
B. 用试电笔判断火线或零线时，手指千万不能碰到笔尖
C. 只要不直接和火线接触，人就不会触电
D. 发现有人触电时，应先救人再断开电源

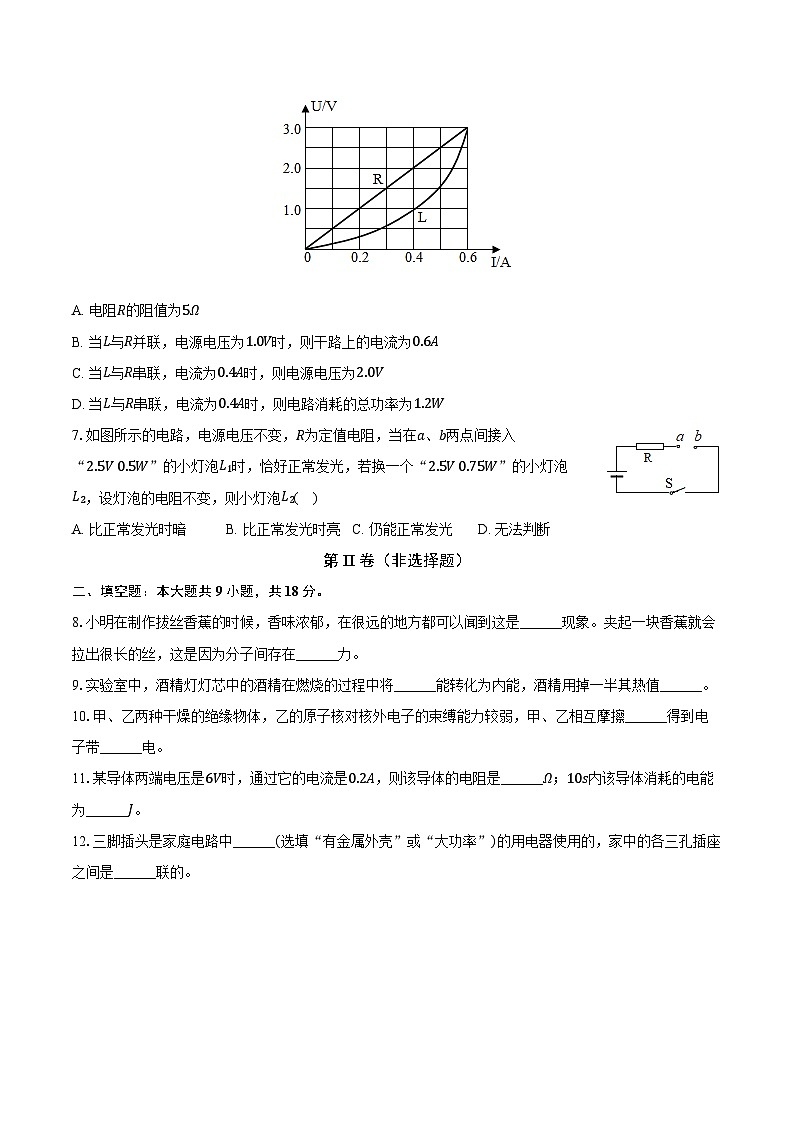

6.如图所示分别是小灯泡L和电阻R的U−I图象，由图象可知，下列说法错误的是( )
A. 电阻R的阻值为5Ω
B. 当L与R并联，电源电压为1.0V时，则干路上的电流为0.6A
C. 当L与R串联，电流为0.4A时，则电源电压为2.0V
D. 当L与R串联，电流为0.4A时，则电路消耗的总功率为1.2W
7.如图所示的电路，电源电压不变，R为定值电阻，当在a、b两点间接入“2.5V 0.5W”的小灯泡L1时，恰好正常发光，若换一个“2.5V 0.75W”的小灯泡L2，设灯泡的电阻不变，则小灯泡L2( )
A. 比正常发光时暗B. 比正常发光时亮C. 仍能正常发光D. 无法判断
第II卷（非选择题）
二、填空题：本大题共9小题，共18分。
8.小明在制作拔丝香蕉的时候，香味浓郁，在很远的地方都可以闻到这是______现象。夹起一块香蕉就会拉出很长的丝，这是因为分子间存在______力。
9.实验室中，酒精灯灯芯中的酒精在燃烧的过程中将______能转化为内能，酒精用掉一半其热值______。
10.甲、乙两种干燥的绝缘物体，乙的原子核对核外电子的束缚能力较弱，甲、乙相互摩擦______得到电子带______电。
11.某导体两端电压是6V时，通过它的电流是0.2A，则该导体的电阻是______Ω；10s内该导体消耗的电能为______J。
12.三脚插头是家庭电路中______(选填“有金属外壳”或“大功率”)的用电器使用的，家中的各三孔插座之间是______联的。

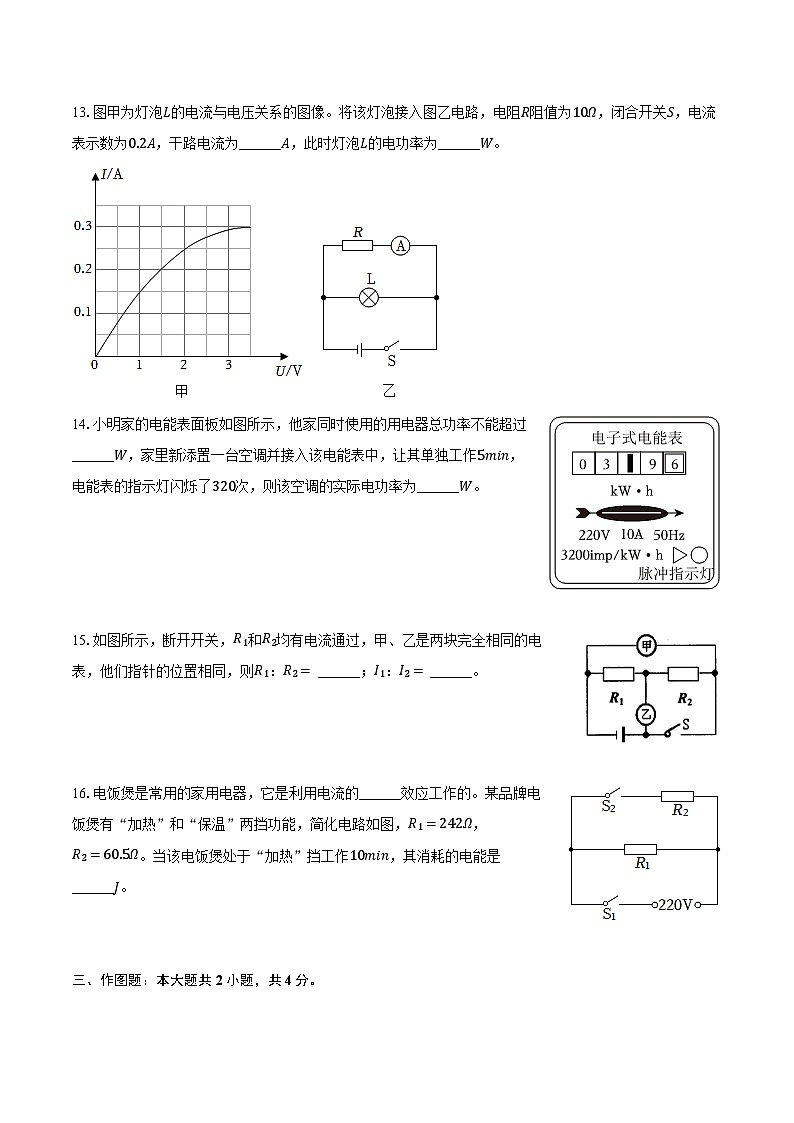

13.图甲为灯泡L的电流与电压关系的图像。将该灯泡接入图乙电路，电阻R阻值为10Ω，闭合开关S，电流表示数为0.2A，干路电流为______A，此时灯泡L的电功率为______W。
14.小明家的电能表面板如图所示，他家同时使用的用电器总功率不能超过______W，家里新添置一台空调并接入该电能表中，让其单独工作5min，电能表的指示灯闪烁了320次，则该空调的实际电功率为______W。
15.如图所示，断开开关，R1和R2均有电流通过，甲、乙是两块完全相同的电表，他们指针的位置相同，则R1：R2= ______；I1：I2= ______。
16.电饭煲是常用的家用电器，它是利用电流的______效应工作的。某品牌电饭煲有“加热”和“保温”两挡功能，简化电路如图，R1=242Ω，R2=60.5Ω。当该电饭煲处于“加热”挡工作10min，其消耗的电能是______J。
三、作图题：本大题共2小题，共4分。
17.图甲为某款三孔插座。在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中。
18.如图，当开关S闭合时，两个灯泡都能正常发光，试在图中的○中填入适当的电表符号。
四、实验探究题：本大题共4小题，共20分。
19.某实验小组比较水和油的吸热本领，实验中记录的数据如表所示。
(1)加热前，在一个烧杯中倒入240mL的水，需要在另一个相同烧杯中倒入______mL的煤油。(ρ水=1.0×103kg/m3,ρ油=0.8×103kg/m3)
(2)根据表中数据可知______(选填“甲”或“乙”)液体是水，水的比热容为4.2×103J/(kg⋅℃)，则另一种液体的比热容为______J/(kg⋅℃)。
20.某小组在探究电流与电阻关系的实验中，设计了如图所示的电路。

(1)在连接电路时，开关应处于______状态。闭合开关前，应将滑片移到滑动变阻器的最______端(选填“左”或“右”)，此操作滑动变阻器的作用是______。
(2)电源由3节新的干电池串联组成，则电源电压为______V，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω，得到如图所示的电流I随电阻R变化的图像，则电压表应选择______的量程。
(3)实验过程中，只将电阻R由5Ω更换成10Ω，为了使电压表示数保持不变，滑动变阻器的滑片P应向______端(选填“左”或“右”)滑动，此操作滑动变阻器的作用是______。
(4)要完成5组实验数据探究选取的滑动变阻器最大阻值应该不小于______Ω。
21.如图是“测量小灯泡的电功率”的实验电路，电源电压为4.5V且保持不变，小灯泡L的额定电压为2.5V。
(1)该实验原理______。
(2)闭合开关S，移动变阻器的滑片P，多次实验并将数据和现象记录在如表中，小灯泡L在额定电压下工作时，电流表的指针位置如上图所示，小灯泡L的额定功率为______W；第1次实验中，小灯泡L不亮的原因是______。
(3)本次实验所选用的滑动变阻器规格最合适的是______。
A.10Ω 2A
B.20Ω 1A
B.30Ω 0.3A
22.采用如图所示的电路装置探究“电流产生的热量跟什么因素有关”。接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少。
(1)如图所示是探究电流产生的热量跟______的关系，通电一段时间______(选填“左瓶”或“右瓶”)内的电阻丝产生的热量多。如果通电一段时间两侧U形管高度变化明显且相同，则电路的故障可能是______。
(2)排除故障让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入右瓶内，接通电源比较两瓶内电阻丝发热多少。此时该装置可探究电流产生的热量跟______的关系，一段时间后电阻丝产生的热量______多。(选填“左瓶”、“右瓶”或“两瓶一样”)
五、简答题：本大题共1小题，共2分。
23.缓慢飞行的现代飞艇以它的安静和超大载客量，仍在商业运营，准备降落的飞艇需要先抛下一根金属绳接地，这是为什么？
六、计算题：本大题共3小题，共12分。
24.把一个标有“6V 0.6A”字样的灯泡接在9V的电源上，若使灯泡正常发光；
求：(1)应串联的电阻的阻值；
(2)整个电路的电功率。
25.如图所示的电路，电源电压恒定不变，R为定值电阻，灯泡L上标有“6V 3W”的字样，当只闭合开关S1时，小灯泡正常发光，再闭合开关S2时，电流表的示数变为0.8A。求：
(1)流过电阻R的电流；
(2)通电1min电阻R产生的热量。
26.生活中导线与插座连接时，有人会将直导线的裸露端直接插入接线孔，但更好的接法是先将导线裸露端折成“U型”再插入，如图所示。这种“U型”接法可以增大连接处的接触面积，会更安全。请你用学过的物理知识解释其中的道理。
答案和解析
1.【答案】C
【解析】解：已知电饭锅的功率约为1KW，家用电热水器工作时的功率约为2000W，电扇的功率约为50W，洗衣机的功率约200W，则功率最大的是电热水器，最小的是电风扇，
由P=Wt可知，1度可供工作时间最长的用电器是电风扇。
故选：C。
电饭锅的功率约为1KW，家用电热水器工作时的功率约为2000W，电扇的功率约为50W，洗衣机的功率约200W，由P=Wt可作出选择。
此题主要考查电功率公式P=Wt的应用，名确常见用电器的功率是解答此题的关键。
2.【答案】C
【解析】解：A、发生热传递时，热量是从温度高的物体传递给温度低的物体，而不是从内能大的物体传递给内能小的物体，故A错误；
B、晶体熔化过程中，吸热但温度不变，故B错误；
C、同一物体，其温度升高，它的内能一定增加，故C正确；
D、外界对物体做功，若同时散热，物体的内能不一定增加，故D错误。
故选：C。
(1)热量总是从温度高的物体向温度低的物体传递；
(2)晶体熔化过程中，吸热但温度不变；
(3)物体的内能与物体的质量、温度有关；
(4)改变物体内能的两种方法：做功、热传递。
本题考查了内能大小的影响因素、内能的改变以及热传递等知识点，是一道综合题。
3.【答案】C
【解析】解：A、把电阻丝剪去一半，材料和横截面积没变，长度减小一半，因此电阻减小，故A错误；
B、把电阻丝对折使用，材料没变，长度减小一半，横截面积增大一倍，因此电阻减小，故B错误；
C、把电阻丝拉长一倍，材料没变，长度增大一倍，横截面积减小一半，因此电阻增大，故正确；
D、电阻是导体本身的一种性质，与电压无关，故D错误。
故选：C。
电阻是导体本身的一种性质，它的大小与导体的材料、长度、横截面积、温度有关。
此题考查了电阻的影响因素，属常规题目。
4.【答案】A
【解析】解：由图知，两电阻串联，电压表测R1的电压；
电源电压恒为3V，闭合开关S后，电压表的示数为3V，则电压表测量的是电源电压；左右移动滑片P，电压表的示数不变，这说明滑动变阻器不能改变电路中的电流，所以电路出现了断路现象；由于电压表测量电源电压，所以故障是R1断路或R2短路。
故选：A。
由图知，两电阻串联，电压表测R1的电压；根据电压表示数的变化分析电路故障的原因。
本题考查了电路故障的分析，难度不大。
5.【答案】B
【解析】解：A、煤气是可燃性气体，泄露后与空气混合，见明火有爆炸的危险，打开排风扇通风如果产生电火花有发生爆炸的危险，故A错误；
B、试电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发光的是火线，氖管不发光的是零线，手若碰触笔尖金属体，可能会触电，要杜绝，故B正确；
C、人不接触火线，人靠近高压带电体到一定距离时，带电体和人之间也会发生放电现象，故C错误；
D、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故D错误。
故选：B。
(1)煤气泄漏时，如果打开换气扇，可能会因电火花发生爆炸；
(2)使用试电笔时，笔尖接触要检测的导线，手接触笔尾金属体；人体会成为电路的一部分，从而可以使氖管发光；
(3)安全用电的原则是：不接触低压带电体、不靠近高压带电体；
(4)发现有人触电时，应先切断电源。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。
6.【答案】C
【解析】解：A、由图象可知，R对应电流与电压成正比，而L对应的电流与电压不成正比，因此R为定值电阻，L电阻的阻值是变化的，由图甲可知，当UR=3V时，IR=0.6A
由I=UR可知，甲的电阻：R=URIR=3V0.6A=5Ω，故A正确；
B、因并联电路中干路电流等于各支路电流之和，由图甲可知，当并联电路两端电压为1V时，通过R的电流为0.2A，通过L的电流为0.4A，则干路电流为0.2A+0.4A=0.6A，故B正确；
CD、因串联电路各处电流相等，根据图可知，当电路电流为0.4A时，R两端电压为2V，L两端电压为1V，而串联电路两端电压等于各部分电压之和，所以总电压U=2V+1V=3V，故C错误；
电路消耗的总功率：P=UI=3V×0.4A=1.2W，故D正确。
故选：C。
(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此分析图象R、L电阻的变化，根据图象R读出一组电压和电流值，根据欧姆定律求出R的阻值；
(2)当L与R并联，根据并联电路电压规律，结合图象读出通过R、L的电流，再根据并联电路电流规律求出总电流；
(3)当L与R串联，根据串联电路电流规律，结合图象读出电路电流为0.4A时R、L两端的电压，再根据串联电路电压规律求出电源电压，根据P=UI求出电路消耗的总功率。
本题考查了串联电路的电流特点、并联电路的电压特点、欧姆定律的应用以及电功率的计算，关键是根据图象找到有用的信息。
7.【答案】A
【解析】解：当在a、b两点间接入“”的小灯泡L1时，恰好正常发光，电阻
R1=U额12P额1=(2.5V)20.5W=12.5Ω，
若换一个“”的小灯泡L2，电阻
R2=U额22P额2=(2.5V)20.75W≈8.33Ω，
由于更换后电阻变小，根据串联分压规律知，分得的电压减小，小于2.5V，故不能正常发光，实际功率小于额定功率，比正常发光时暗。
故选：A。
由P=U2R分别求出两个灯泡正常发光时电阻，根据串联分压规律分析电压变化，根据电压大小分析亮度。
本题考查电功率公式与串联分压规律的应用，属于中档题。
8.【答案】扩散 引
【解析】解：“拔丝香蕉”香甜浓郁，远远的都能闻到它的香甜，说明分子渗透到了空气中去了，这是扩散现象，扩散现象说明了分子在永不停息地做无规则运动；
分子间存在相互作用的引力，在分子间引力作用下，使得夹起一块香蕉时就会拉出很长的丝而不断开。
故答案为：扩散；引。
分子在永不停息地做无规则运动，温度越高，分子运动越剧烈，分子间存在相互的引力和斥力。
本题主要考查学生对分子运动及其分子间作用力的了解和掌握，是一道基础题。
9.【答案】化学 不变
【解析】解：(1)酒精燃烧过程就是将储存的化学能转化为内能；
(2)热值只与燃料的种类有关，与燃料的质量、放出热量的多少以及燃烧情况无关，酒精用掉一半其热值不变。
故答案为：化学；不变。
(1)酒精燃烧时是将化学能转化为内能；
(2)热值是指1kg某种燃料完全燃烧放出的热量，热值是燃料本身的一种特性，它只与燃料的种类有关，与燃料的质量、放出热量的多少以及燃烧情况无关。
本题考查对热值的概念和理解，知道热值是燃料本身的一种特性，题目比较基础。
10.【答案】甲 负
【解析】解：甲、乙两种干燥的绝缘物体，乙的原子核对核外电子的束缚能力较弱，所以甲和乙摩擦的过程中，甲会得到电子而带负电，乙会失去电子而带正电。
故答案为：甲；负。
由于不同物质的原子核束缚电子的本领不同，当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电。
本题考查了摩擦起电的实质，题目难度不大。
11.【答案】30 12
【解析】解：由I=UR可知，导体的电阻：R=UI=6V0.2A=30Ω；
导体消耗的电能：W=UIt=6V×0.2A×10s=12J。
故答案为：30；12。
根据欧姆定律求出导体的电阻；根据W=UIt求出导体消耗的电能。
本题考查欧姆定律和电功公式的应用，是一道基础题。
12.【答案】金属外壳 并
【解析】解：三脚插头是家庭电路中金属外壳的用电器使用的，家中的各三孔插座之间是并联的。
故答案为：有金属外壳；并。
有金属外壳的家用电器一定要使用三孔插座；家庭中的插座之间互不影响，是并联的。
本题考查的是三脚插头和三孔插座的正确接法；知道串联电路和并联电路的特点及应用。
13.【答案】0.45 0.5
【解析】解：(1)已知电阻R的阻值R=10Ω，电流表测通过电阻R的电流，则IR=0.2A，由欧姆定律求得电阻R两端的电压UR=IRR=0.2A×10Ω=2V，根据并联电路电压规律可知电源电压U=UR=2V；
(2)根据并联电路电压规律得UL=U=2V，由图甲可知此时通过灯泡的电流为IL=0.25A，由并联电路电流规律干路电流为I=IL+IR=0.25A+0.2A=0.45A；
(3)由P=UI可得此时灯泡的电功率PL=ULIL=2V×0.25A=0.5W。
故答案为：0.45；0.5。
(1)由欧姆定律求得电阻R两端的电压即为电源电压；
(2)由图甲得出通过灯泡的电流IL，由并联电路电流规律得干路电流；
(3)由P=UI计算灯泡的电功率。
本题考查了并联电路的电压和电流规律以及欧姆定律和电功率的计算，是一道基础题。
14.【答案】2200 1200
【解析】解：(1)由图中所给电能表的参数可知，电能表的工作电压为220V，平时工作允许通过的最大电流为10A，则他家同时使用用电器的最大总功率：
P最大=UI最大=220V×10A=2200W；
(2)3200imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h的电能，电能表的指示灯闪烁3200次，
则指示灯闪烁320次时，空调消耗的电能：
W=3203200kW⋅h=0.1kW⋅h，
空调的功率：P=Wt=0.1kW⋅h560h=1.2kW=1200W。
故答案为：2200；1200。
(1)由电能表参数可知，电能表的工作电压和平时工作允许通过的最大电流，根据P=UI求出他家同时使用用电器的最大总功率；
(2)3200imp/(kW⋅h)表示电路中用电器每消耗1kW⋅h电能，电能表的指示灯闪烁3200次；据此求出电能表指示灯闪烁320次，空调消耗的电能，利用P=Wt求出空调的功率。
本题考查了消耗电能和电功率的计算，明确电能表相关参数的含义是关键。
15.【答案】1：4 4：1
【解析】解：
由电路图可知，断开开关，R1和R2均有电流通过时，则甲、乙是两块完全相同的电表均为电流表，
所以R1、R2并联，甲电流表测R2支路的电流，乙电流表测干路电流，
因并联电路中干路电流等于各支路电流之和，且两电流表指针的位置相同，
所以，干路电流表乙的示数为支路电流表甲示数的5倍，即I=5I2，
则两支路的电流之比：I1I2=I−I2I2=5I2−I2I2=41；
因并联电路中各支路两端的电压相等，
所以，由I=UR可得两电阻之比：
R1R2=UI1UI2=I2I1=14。
故答案为：1：4；4：1。
由电路图可知，断开开关，R1和R2均有电流通过时，甲、乙是两块完全相同的电表均为电流表，则R1、R2并联，甲电流表测R2支路的电流，乙电流表测干路电流，根据并联电路的电流特点结合指针的位置相同可知，干路电流表乙为支路电流表甲所示的5倍，进一步求出两支路的电流之比，根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比。
本题考查了并联电路的特点和欧姆定律的应用，关键是甲乙电表类型的判断，要注意两相同电流表指针位置相同时大量程是小量程示数的5倍。
16.【答案】热 6×105
【解析】解：(1)电饭煲是利用电流的热效应工作的；
(2)由图可知，开关S1闭合，S2断开时，只有电阻R1接入电路，处于保温状态，
开关S1和S2闭合时，两电阻并联接入电路，加热器处于加热状态，
电饭煲以加热挡工作时，R总=R1R2R1+R2=242Ω×60.5Ω242Ω+60.5Ω=48.4Ω，
当该电饭煲处于“加热”挡工作10min，其消耗的电能是W=U2Rt=(220V)248.4Ω×10×60s=6×105J。
故答案为：热；6×105。
(1)电饭煲是利用电流的热效应工作的；
(2)根据P=Wt、P=U2R进行计算。
本题主要考查串并联电路的特点、电功公式以及电功率公式的应用。
17.【答案】解：家庭电路中，开关应连接在火线和插座之间，三孔插座的左孔接零线，右孔接火线，上孔接地线，如图所示：

【解析】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
本题考查了家庭电路的连线问题，属于常考题。
18.【答案】
【解析】如果右边圈内为电流表，则开关闭合后，右边灯泡将被短路，故右边圈内为电压表，并且开关闭合两灯泡均正常发光，故两灯泡并联连接，并且下面圈为电流表，如下图所示：
电流表是串联使用的，并且电流表在电路中相当于导线；电压表是并联使用的，并且电压表在电路中相当于开路，据此分析解答。
本题考查了电流表和电压表的使用方法。解题的关键是明白电压表是并联使用，电流表是串联使用。
19.【答案】300 甲 2.1×103
【解析】解：(1)水的体积：V水=240mL=240cm3；水的质量：m水=ρ水V水=1.0g/cm3×240cm3=240g；ρ煤油=0.8×103kg/m3=0.8g/cm3，煤油的质量m油=m水=240g；煤油的体积：V油=m油ρ油=240g0.8g/cm3=300cm3=300mL；
(2)由表格数据可知，在加热时间相同的情况下，甲的温度变化量小，故甲的吸热能力强，所以甲是水；根据表格数据可知，质量相同的甲、乙都加热相同的时间，甲升高的温度是乙升高温度的56℃−40℃52℃−20℃倍，
由Q=cmΔt可得：所以c乙=12c甲=12×4.2×103J/(kg⋅℃)=2.1×103/(kg⋅℃)。
故答案为：(1)300；(2)甲；2.1×103。
(1)利用公式m=ρV求出水的质量，再利用V=mρ求出煤油的体积；
(2)水的比热容大于煤油的比热容，实验中水和煤油质量相同，在加热相同时间时，温度变化大的吸热能力弱；根据c=QmΔt可知，在质量和升高温度相同的情况下，吸收热量与比热容正比，故可得出另一种液体的比热容。
此题考查了密度公式的应用、物质吸热能力的判定、比较吸热能力的方法，难度不大。
20.【答案】断开 左 保护电路 4.5 0～3V 左 使定值电阻R两端电压不变 20
【解析】解：(1)在连接实验电路时，为保护电路，开关应处于断开状态。闭合开关前，应将滑动变阻器滑片滑到阻值最大处，即最左端，此目的是为了保护电路。
(2)一节干电池的电压为1.5V，所以三节新干电池的电压为4.5V；由图像可知U=IR=0.5A×5Ω=×25Ω=2.5V，电压表并联在定值电阻两端，所以电压表应选择0～3V的量程。(3)将定值电阻R由5Ω换成10Ω进行实验时，电阻阻值变大，电阻两端电压变大，为保持电阻两端电压不变，
应向左移动滑片，增大滑动变阻器接入电路的阻值，减小电阻两端电压，直到电压表示数为2.5V为止，此步骤中滑动变阻器的作用是保护电路和控制电阻的电压不变。(4)根据串联电路电压的规律，变阻器分得的电压：U滑=U−UV=4.5V−2.5V=2V；
变阻器分得的电压为电压表示数的2V2.5V倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为
R 滑=2V2.5V×25Ω=20Ω，
要完成5组实验数据探究选取的滑动变阻器最大阻值应该不小于20Ω。故答案为：(1)断开；左；保护电路；(2)4.5；0～3V；(3)左；使定值电阻R两端电压不变；(4)20。
(1)为保护电路，在连接实验电路时，开关应处于断开状态；闭合开关前，应将滑动变阻器滑片滑到阻值最大处；
(2)一节干电池的电压为1.5V，据此分析；根据图像得出定值电阻两端的电压，据此得出电压表的量程；
(3)根据控制变量法结合分压原理及串联电路电压的规律分析；
(4)根据串联电路电压的规律得出变阻器分得的电压，根据分压原理得出当接入25Ω电阻时变阻器连入电路中的电阻，据此分析。
本题探究“电流与电阻的关系”的实验，考查电路连接、操作过程、数据分析和对器材的要求。
21.【答案】P=UI 0.9 实际功率太小 B
【解析】解：(1)该实验原理P=UI；
(2)小灯泡L在额定电压下工作时，电流表的指针位置如图−2所示，电流表选用小量程，分度值0.02A，其示数为0.36A，
则小灯泡L的额定功率为：P=UI=2.5V×0.36A=0.9W；
由表中数据可知，在第1次实验中，两表均有示数，说明电路是通路，小灯泡L不亮，是因为小灯泡L实际功率太小；
(3)由表中数据可知，当灯泡两端电压为0.5V时，通过灯泡的电流为0.2A，由串联电路电压规律可知，此时滑动变阻器两端电压为U滑=U−U1=4.5V−0.5V=4V，
则滑动变阻器接入电路的阻值为：R滑=U滑I1=4V0.2A=20Ω，故选：B。
故答案为：(1)P=UI；(2)0.9；实际功率太小；(3)B。
(1)该实验原理P=UI；
(2)根据图−2电流表选用的量程确定分度值读数，利用P=UI求出小灯泡L的额定功率；
灯泡的亮度由实际功率决定，实际功率越小，小灯泡不亮；
(3)根据表中第1次实验数据，根据R=UI求出灯泡此时的电阻，根据用串联电路电压规律求出滑动变阻器接入电路的阻值，据此确定滑动变阻器的规格。
本题测量小灯泡的电功率实验，考查了实验原理、电流表读数、功率的计算及器材的选择等知识。
22.【答案】电流 左瓶 R3断路 电阻 左瓶
【解析】解：(1)如图的装置中，右边两个5Ω的电阻并联后与左边5Ω的电阻再串联；
根据串联电路的电流特点可知，右边两个电阻的总电流和左边电阻的电流相等，即I右=I左，
两个5Ω的电阻并联，根据并联电路的电流特点可知I右=I内+I外，比较可知I左>I内；
两瓶中电阻相等(均为5Ω)，通电时间相等，电流不同，故探究的是电流产生的热量跟电流的关系；
通电一段时间后，由于电阻相同、通电时间相同、I左>I内，根据焦耳定律Q=I2Rt可知，左瓶内的电阻丝产生的热量多。
如果通电一段时间两侧U形管高度变化明显且相同，则电路的故障可能是R3断路。
(2)让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，右瓶中两根电阻丝对瓶内空气进行加热；根据并联电路总电阻的计算公式可得，右瓶中两根5Ω电阻丝的总电阻为2.5Ω，小于5Ω，即R左>R右；
两瓶内电阻丝的总电阻不相等，通电时间相等，电流相等，故探究的是电流产生的热量跟电阻的关系；
通电一段时间后，由于电流相同(即I右=I左)、通电时间相同、R左>R右，根据焦耳定律Q=I2Rt可知，左瓶内的电阻丝产生的热量多。
故答案为：(1)电流；左瓶；R3断路。(2)电阻；左瓶。
(1)电流产生的热量跟电流的大小、电阻的大小、通电时间有关；
探究电流产生热量跟电流关系时，需控制通电时间和电阻相同，改变电流的大小；
探究电流产生热量跟电阻关系时，需控制通电时间和电流相同，改变电阻的大小；
(2)分析图中的实验装置，看电流、电阻和通电时间中，哪些相同、哪些不同，从而判断实验探究电流产生的热量与什么因素有关；根据焦耳定律的公式Q=I2Rt判断产生热量的多少。
本题考查了学生对焦耳定律的理解，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。
23.【答案】答：降落的飞艇和空气摩擦起电，金属线为导体，将电荷导入大地，保证飞艇的安全。
【解析】(1)用摩擦的方法使物体带电叫摩擦起电；
(2)容易导电的物体叫导体，不容易导电的物体叫绝缘体。
本题考查了摩擦起电的实质以及导体和绝缘体的相关知识，题目难度不大。
24.【答案】解：(1)灯泡正常发光时电压UL=6V，IL=0.6A；因串联电路中总电压等于各分电压之和，
所以，电阻R两端的电压UR=U−UL=9V−6V=3V，
由I=UR可得，电阻R的阻值：
R=URI =3V0.6A=5Ω，
(2)整个电路消耗的电功率：
P=UI=9V×0.6A=5.4W。
答：(1)应串联的电阻的阻值为5Ω；
(2)整个电路消耗的电功率为5.4W。
【解析】(1)灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和P=UI求出电路中的电流，利用欧姆定律求出串联电阻的阻值；
(2)根据P=UI求出整个电路消耗的电功率。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意灯泡正常发光时的电压和额定电压相等。
25.【答案】解：(1)由图可知，只闭合开关S1时，电路为灯泡的简单电路，电流表测通过灯泡的电流。
此时灯泡正常发光，实际电压等于额定电压，故电源电压：U=UL=U额=6V，
流过灯泡的电流：IL=PLUL=3W6V=0.5A，
再闭合开关S2，灯泡与定值电阻并联，电流表测干路电流，
由于并联电路各支路互不影响，所以流过灯泡的电流不变，
又因为并联电路干路中的电流等于各支路中的电流之和，
所以流过R的电流：IR=I−IL=0.8A−0.5A=0.3A；
(2)并联电路各支路两端的电压相等，即R两端的电压：UR=U=6V，
通电1min电阻R产生的热量：Q=IR2Rt=URIRt=6V×0.3A×1×60s=108J。
答：(1)流过电阻R的电流为0.3A；
(2)通电1min电阻R产生的热量为108J。
【解析】(1)由图可知，只闭合开关S1时，电路为灯泡的简单电路，电流表测流过灯泡的电流。此时灯泡正常发光，实际电压等于额定电压，从而可知电源电压，根据P=UI求流过灯泡的电流；再闭合开关S2，灯泡与定值电阻并联，电流表测干路电流。根据并联电路的电流规律可知流过R的电流。
(2)根据Q=I2Rt=UIt求通电1min电阻R产生的热量。
本题考查并联电路的特点和电功率、电热的计算，难度一般。
26.【答案】答：“U”型接入法可以增大连接处的接触面积，在长度和材料不变时，连接处的电阻小，根据Q=I2Rt可得，当电流、通电时间一定时，连接处产生的热量少，更安全。
【解析】影响电阻大小的因素是：材料、长度、横截面积、温度，当其他因素一定时，导体的横截面积越大，电阻越小；
根据Q=I2Rt分析解答。
本题考查了影响电阻的因素和焦耳定律的应用等知识，知道“U”型接入法可以增大连接处的接触面积是本题的关键。加热时间/min
0
1
2
3
4
甲的温度℃
40
44
48
52
56
乙的温度℃
20
28
36
44
52
实验次数
电压U/V
电流I/A
小灯泡亮度
电功率P/W
1
0.5
0.20
不亮
0.10
2
1.0
0.24
暗
0.24
3
2.0
0.32
较暗
0.64
4
2.5
正常亮
5
3.0
0.38
很亮
1.14
