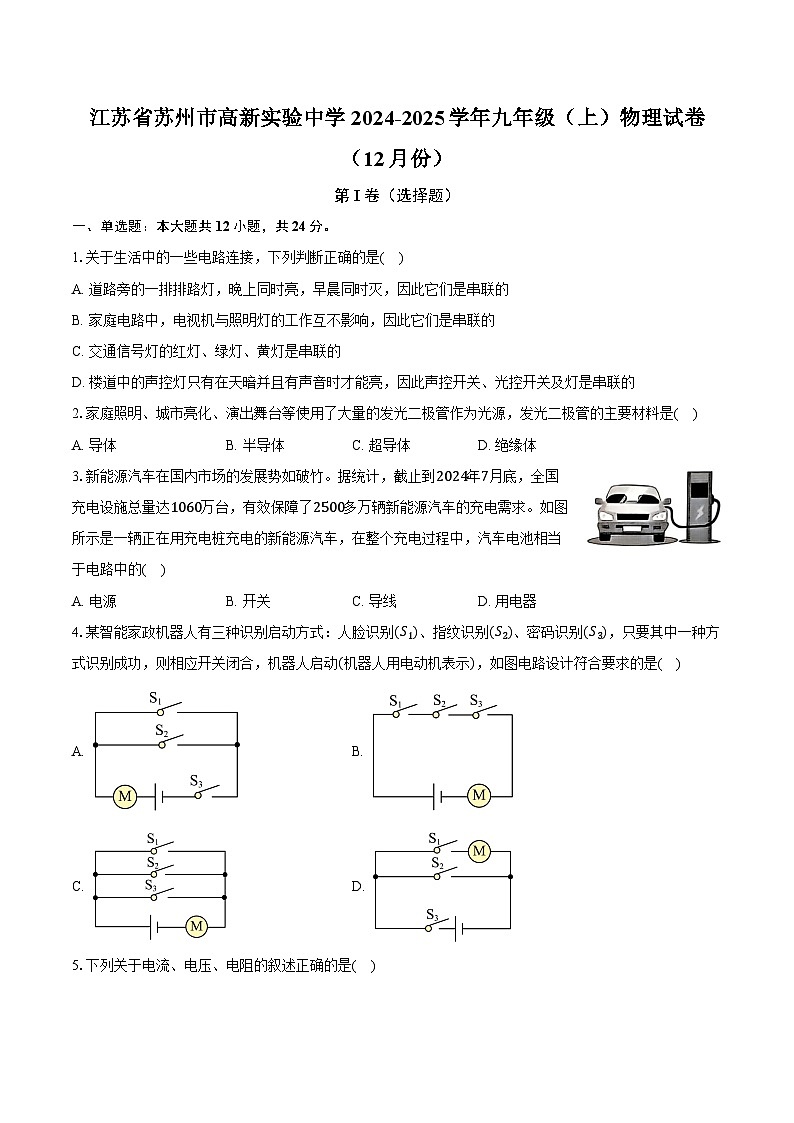

江苏省苏州市高新实验中学2024-2025学年九年级（上）物理试卷（12月份）（解析版）

这是一份江苏省苏州市高新实验中学2024-2025学年九年级（上）物理试卷（12月份）（解析版），共28页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
一、单选题：本大题共12小题，共24分。
1.关于生活中的一些电路连接，下列判断正确的是( )
A. 道路旁的一排排路灯，晚上同时亮，早晨同时灭，因此它们是串联的
B. 家庭电路中，电视机与照明灯的工作互不影响，因此它们是串联的
C. 交通信号灯的红灯、绿灯、黄灯是串联的
D. 楼道中的声控灯只有在天暗并且有声音时才能亮，因此声控开关、光控开关及灯是串联的
2.家庭照明、城市亮化、演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是( )
A. 导体B. 半导体C. 超导体D. 绝缘体
3.新能源汽车在国内市场的发展势如破竹。据统计，截止到2024年7月底，全国充电设施总量达1060万台，有效保障了2500多万辆新能源汽车的充电需求。如图所示是一辆正在用充电桩充电的新能源汽车，在整个充电过程中，汽车电池相当于电路中的( )
A. 电源B. 开关C. 导线D. 用电器
4.某智能家政机器人有三种识别启动方式：人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用电动机表示)，如图电路设计符合要求的是( )
A. B.
C. D.

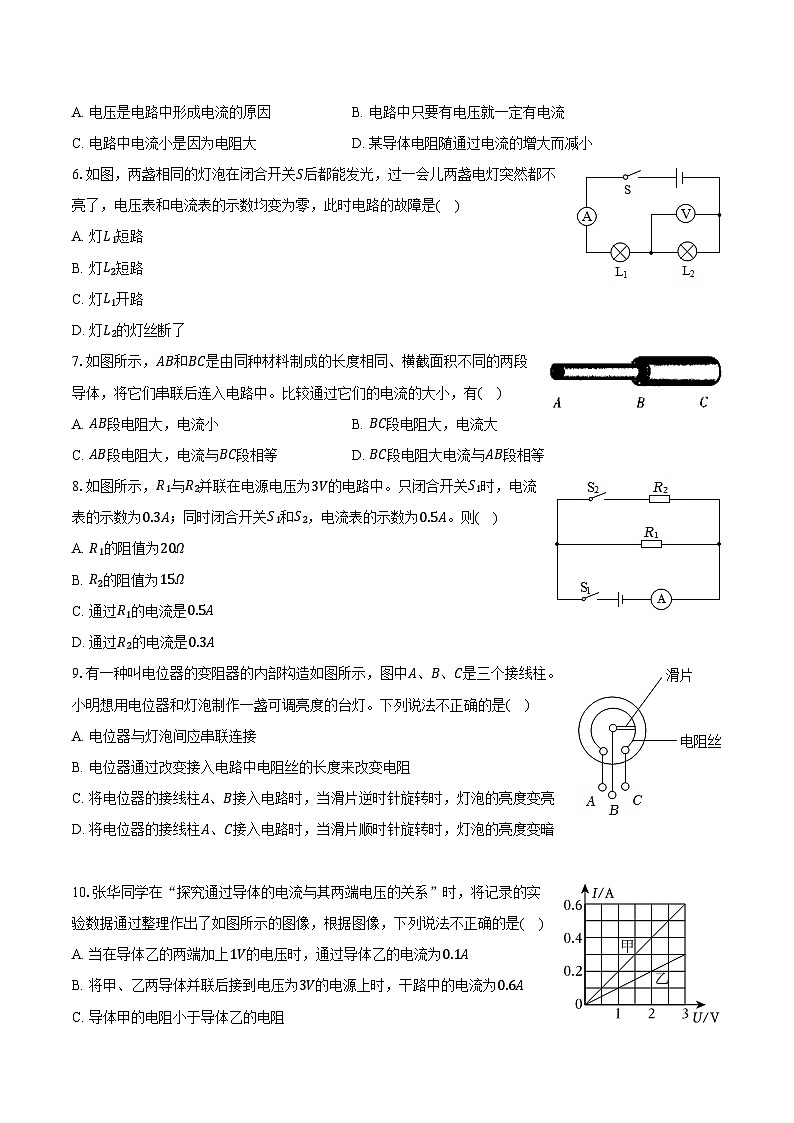

5.下列关于电流、电压、电阻的叙述正确的是( )
A. 电压是电路中形成电流的原因B. 电路中只要有电压就一定有电流
C. 电路中电流小是因为电阻大D. 某导体电阻随通过电流的增大而减小
6.如图，两盏相同的灯泡在闭合开关S后都能发光，过一会儿两盏电灯突然都不亮了，电压表和电流表的示数均变为零，此时电路的故障是( )
A. 灯L1短路
B. 灯L2短路
C. 灯L1开路
D. 灯L2的灯丝断了
7.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较通过它们的电流的大小，有( )
A. AB段电阻大，电流小B. BC段电阻大，电流大
C. AB段电阻大，电流与BC段相等D. BC段电阻大电流与AB段相等
8.如图所示，R1与R2并联在电源电压为3V的电路中。只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2，电流表的示数为0.5A。则( )
A. R1的阻值为20Ω
B. R2的阻值为15Ω
C. 通过R1的电流是0.5A
D. 通过R2的电流是0.3A
9.有一种叫电位器的变阻器的内部构造如图所示，图中A、B、C是三个接线柱。小明想用电位器和灯泡制作一盏可调亮度的台灯。下列说法不正确的是( )
A. 电位器与灯泡间应串联连接
B. 电位器通过改变接入电路中电阻丝的长度来改变电阻
C. 将电位器的接线柱A、B接入电路时，当滑片逆时针旋转时，灯泡的亮度变亮
D. 将电位器的接线柱A、C接入电路时，当滑片顺时针旋转时，灯泡的亮度变暗
10.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法不正确的是( )
A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A
B. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.6A
C. 导体甲的电阻小于导体乙的电阻

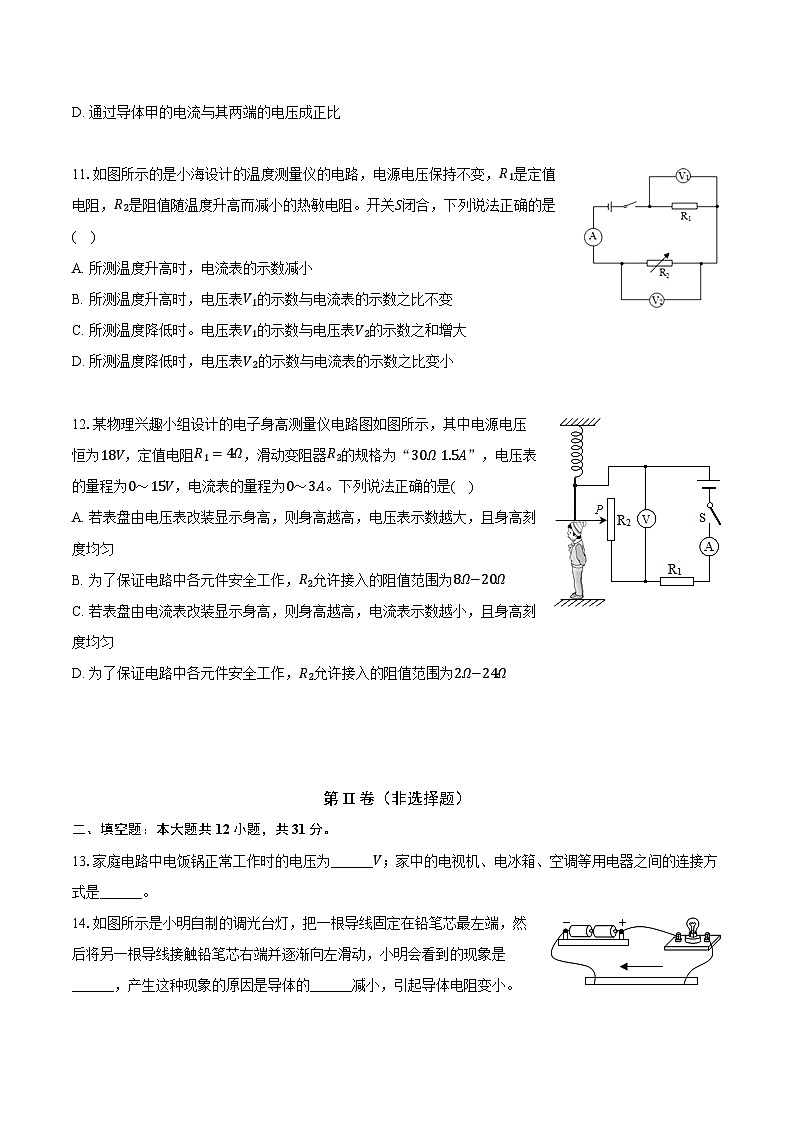

D. 通过导体甲的电流与其两端的电压成正比
11.如图所示的是小海设计的温度测量仪的电路，电源电压保持不变，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻。开关S闭合，下列说法正确的是( )
A. 所测温度升高时，电流表的示数减小
B. 所测温度升高时，电压表V1的示数与电流表的示数之比不变
C. 所测温度降低时。电压表V1的示数与电压表V2的示数之和增大
D. 所测温度降低时，电压表V2的示数与电流表的示数之比变小
12.某物理兴趣小组设计的电子身高测量仪电路图如图所示，其中电源电压恒为18V，定值电阻R1=4Ω，滑动变阻器R2的规格为“30Ω 1.5A”，电压表的量程为0～15V，电流表的量程为0～3A。下列说法正确的是( )
A. 若表盘由电压表改装显示身高，则身高越高，电压表示数越大，且身高刻度均匀
B. 为了保证电路中各元件安全工作，R2允许接入的阻值范围为8Ω−20Ω
C. 若表盘由电流表改装显示身高，则身高越高，电流表示数越小，且身高刻度均匀
D. 为了保证电路中各元件安全工作，R2允许接入的阻值范围为2Ω−24Ω
第II卷（非选择题）
二、填空题：本大题共12小题，共31分。
13.家庭电路中电饭锅正常工作时的电压为______V；家中的电视机、电冰箱、空调等用电器之间的连接方式是______。
14.如图所示是小明自制的调光台灯，把一根导线固定在铅笔芯最左端，然后将另一根导线接触铅笔芯右端并逐渐向左滑动，小明会看到的现象是______，产生这种现象的原因是导体的______减小，引起导体电阻变小。
15.如图所示，电源电压不变，开关S闭合后，把滑片P向右移动，则滑动变阻器接入电路的阻值将______，电压表示数将______(两空均选填“变大”“变小”或“不变”)。
16.如图甲，定值电阻R2的阻值为40Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为______A，电流表A2的读数为______A，电源电压为______V，R1的阻值为______Ω。
17.如图所示，小灯泡上正常工作时两端电压为4.8V，通过的电流为0.3A，若将灯泡接在6V的电源上，为了使小灯泡能正常发光，需要在电路中______(选填“串联”或“并联”)一个______Ω的定值电阻。
18.如图是滑动变阻器的示意图，如果将C、D接入电路中，实质相当于接了一个______(选填“导线”或“定值电阻”)；将B、C接入电路中，滑动变阻器连入电路的电阻丝是______段(选填“AP”或“BP”)，滑片P向右滑动，接入电路的电阻将______(选填“变大”“变小”或“不变”)。
19.为了保护视力，教室里日光灯更换成如图甲所示的LED护眼灯，每个教室里由同一个开关控制的几盏LED护眼灯的连接方式是______(选填“串联”或“并联”)的；如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会______(选填“增大”、“减小”或“不变”)。如图乙所示，电路中的LED发光时，电子从LED的______(选填“a”或“b”)引脚流入。
20.如图甲所示是电阻R和灯泡L的I−U图像，由图可知，电阻R的阻值是______Ω。将电阻R和灯泡L接在图乙电路中，S闭合，电流表示数为0.5A，则电源电压为______V。
21.如图所示电路中，电源电压为3V，R1和R2阻值相等，若断开S2，闭合S1、S3，两电阻的连接方式为______(选填“串联”或“并联”)，若断开S1、S3，闭合S2，此时电压表示数为______V。该电路中干电池供电时将______能转化为______能。
22.徐盐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数______，电压表示数______。要使报警器在浓度更低的烟雾下报警，R0应选用______(选填“更大”或“更小”)阻值的电阻。
23.如图，先只闭合开关S1时，电压表V1、V2、V3的示数分别为3V、1V、4V，电源电压为______V；再将开关S1、S2都闭合，电流表A1的示数将______(选填“变大”、“变小”、“不变”)。
24.在“探究电流与电阻关系”实验中，所用电路如图所示。
(1)若电源电压U=9V，R1分别取10Ω、15Ω、20Ω电阻，滑动变阻器R2“40Ω 1A”，电流表量程为0−0.6A，电压表选取合适量程，则R1两端的电压预设值U1取值范围为______。
(2)若R1分别取10Ω、15Ω、20Ω电阻，滑动变阻器R2“40Ω 1A”，电压预设值U1=3V，电流表量程为0−0.6A，电压表选取合适量程，则电源电压U的取值范围为______。
三、作图题：本大题共3小题，共18分。
25.在图中，由电流方向填入电池和电流表的符号，使电路成为并联电路。
26.根据电路实物图在虚线框内画出电路图。
27.请你用笔画线代替导线，将图中的电路连接完整。要求如下：闭合开关S，向左移动滑动变阻器的滑片时，小灯泡变亮，电压表测小灯泡两端的电压。(导线不要交叉)
四、实验探究题：本大题共5小题，共29分。
28.在“探究串联电路电压的特点”实验中，某实验小组分别测量了串联电路两端的总电压U和灯泡L1，l2两端的电压U1，U2数据如表：
(1)该小组由此得出串联电路的总电压与各部分电压的关系是______(用题中物理量符号表示)。
(2)实验过程中，若L1灯丝断了，观察到电压表V1示数为______V。电压表V2示数为______V。
(3)该实验还有待改进，请写出其中一点：______。
29.小明和小雨在“探究并联电路电流特点”的实验中，按甲的电路图进行实验。

(1)小雨同学在闭合开关前，发现电流表盘如丙图所示，可能的原因是______；如乙图所示，电流表测的是甲图中______(选填“A”、“B”或“C”)点电流；接下来小雨想继续测量灯泡L1中的电流，请你在乙图中把电路改接好(在改动的导线上打“×”)；
(2)如表是小雨同学在实验中收集到的数据，其中______(选填“A”、“B”或“C”)位置的数据是明显错误的，造成错误的原因可能是______；
(3)小明认为小雨的实验方案不妥，结合上表数据，请你指出实验不足之处为______，改进后，最终他们得出结论：在并联电路中干路电流______。
30.在“探究影响导体电阻大小的因素”实验中，小明设计了如图所示的电路。
(1)在连接电路时发现，还缺少一个最基本的元件，他应该在电路中再接入的元件是______。
(2)为粗略判断a、b两点间导体电阻的大小，可观察______；小明根据观察到的现象可先粗略地判断电路中电流的大小，这样的研究方法叫______。
(3)另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表：乙在原电路中串联接入电流表。你认为______同学的改进更好一些。
31.在“探究电流与电压关系”实验中，小明所用电路如图所示
(1)请用笔画线代替导线，将实物电路连接完整。要求：开关闭合前无需移动滑片。
(2)闭合开关，电流表有示数，电压表无示数，小明检查发现仅导线有故障，则故障为______。
A.导线④断路
B.导线③断路
C.导线②断路
D.导线①断路
(3)排除故障后，闭合开关，移动滑片，当电压表示数为1V时，读出电流表示数并记录在表格中；继续移动滑片，分别读出电阻两端电压为2V和3V时电流表的示数，并依次记录在表格中。滑动变阻器在本实验中的主要作用是______。
(4)分析表中数据，可得出的结论是：______。实验中多次测量的目的是：______。
(5)实验结束，小明整理器材时发现定值电阻很热，他联想到：处理数据时，第三组数据之间的关系与前两组数据之间的关系存在差异，他和同组小华就此展开讨论，认为数据差异可能是由于______造成的。由此反思实验过程：实验时每次读取数据后要______(写具体操作)，再记录数据，减小此因素对测量结果的影响。
32.在“测量定值电阻的阻值”实验中，器材有：电源、开关、电压表、电流表、滑动变阻器(20Ω,1.5A)、电阻箱(0～9999Ω)各一个，待测电阻R1、R2，导线若干。

(1)连接电路前，小明发现电流表指针如图甲所示，原因是______；
(2)图乙是测量R1阻值的部分电路，请用笔画线代替导线，将电路连接完整；
(3)闭合开关前，应将滑动变阻器的滑片P置于最______(选填“左”、“右”)端；
(4)在正确完成上述操作后，闭合开关移动滑片P，当电流表示数为0.2A时，电压表示数如图丙所示，则电阻两端的电压为______V，多次实验所测量的结果如表所示，则R1的阻值为______Ω(小数点后保留一位数字)；
(5)为测量电阻R2的阻值，在已连接好的图乙的电路中，用R2替换R1接入电路。测量过程中，发现电流表示数始终小于分度值。于是按照如图丁所示的电路图，重新连接了电路，闭合开关后，改变电阻箱接入的阻值进行多次测量，记录下电阻箱的阻值R及对应的电压表示数U，并根据记录的数据绘制出1U−1R图像，如图戊所示，则所测电阻R2的阻值为______Ω。
五、计算题：本大题共3小题，共22分。
33.如图所示，电源电压恒定，电阻R1的阻值为4Ω，电阻R2的阻值为6Ω，闭合开关，电路中的电流为1.2A。求：
(1)电路的总电阻R总。
(2)电源电压U。
34.如图所示，电源两端电压U为12V并保持不变，电阻R1的阻值为10Ω，闭合开关S后，电流表A的示数I为2A。求：
(1)电流表A1的示数I1；
(2)电阻R2的阻值。
35.如图所示，电源电压恒定，滑动变阻器R2“20Ω 1A”，移动R2滑片，使R2接入电路阻值由20Ω变为10Ω，电流表示数由0.1A变为0.15A。求电源电压U、R1阻值。
答案和解析
1.【答案】D
【解析】解：A、道路旁的一排排路灯，晚上同时亮，早上同时灭，但如果一盏灯坏掉，不会影响其它的灯，所以各灯是并联连接，故A错误；
B、家庭电路中，电视机与照明灯的工作互不影响，因此它们是并联的，故B错误；
C、交通信号灯的红灯、绿灯、黄灯在工作时互不影响，可以独立工作，因此它们是并联的，故C错误；
D、因为声控开关、光控开关及灯是串联的，所以楼道中的声控灯只有在天暗并且有声音时才能亮，故D正确。
故选：D。
串联电路中只有一条电路路径，用电器之间相互影响；并联电路由两条或两条以上电流路径，用电器之间互不影响。
本题考查了串、并联电路的特点，属于基础题目。
2.【答案】B
【解析】解：
材料有导体、绝缘体、半导体之分，制成发光二极管的主要材料是半导体，故B正确。
故选：B。
发光二极管是由半导体材料制成的。
本题考查了对半导体材料应用的了解，属物理常识题，难度不大。
3.【答案】D
【解析】解：在整个充电过程中，汽车电池相当与电路中的用电器，故D正确，ABC错误。
故选：D。
电路由电源、开关、导线和用电器组成；用电器是消耗电能的设备。
本题考查的是电路的组成，属于基础性题目。
4.【答案】C
【解析】解：
由题知，人脸识别(S1)、指纹识别(S2)、密码识别(S3)，只要其中一种方式识别成功，则相应开关闭合从而使电动机启动工作，所以三个开关应并联后再与电动机串联在电源上，所以ABD不符合题意，C符合题意。
故选：C。
串联电路中开关控制整个电路；并联电路中干路开关控制整个电路，支路开关只控制所在支路。由此根据只要其中一种方式识别成功，则相应开关闭合，机器人启动。
分析解答：
本题考查根据要求设计电路，关键是明确串联和并联电路中开关的作用。
5.【答案】A
【解析】解：A、电压是使电路中自由电荷发生定向移动形成电流的原因，故A正确；
B、电路中有电压不一定电流，还要有闭合的回路，故B错误；
C、没有说明前提条件，当电压一定时电流小是因为电阻大，故C错误；
D、电阻不会因为两端电压，通过电流的改变而改变，不受电流电压的影响，故D错误。
故选：A。
(1)电荷的定向移动形成电流，电压是使自由电荷定向移动形成电流的原因，电路中有持续电流的条件：一是有电源(电压)，二是闭合电路，据此分析判断；
(2)电阻的大小与材料，长度，横截面积有关，与电流的大小无关。
本题考查了电流，电压，电阻的关系，以及电阻的影响因素，属于基础题目。
6.【答案】C
【解析】解：A、电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数，故A错误；
B、电灯L2短路，电压表也短路无示数，但灯L1会分担电源电压，会变亮，电流表有示数，故B错误；
C、电灯L1开路，则整个电路中都没有电流，灯都不亮，电表无示数，故C正确；
D、电灯L2灯丝断了，则电压表会与灯L1串联，电压表分担电源电压，有示数，灯不亮，电流表无示数，故D错误。
故选：C。
电路故障分为短路和断路，如图灯L1和灯L2串联，电压表测灯L2两端电压。在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零，如果是电路短路，电路中还有电流，如果电路为断路，电路中无电流。
此题考查了电路故障，要学会使用电流表、电压表来检测电路故障。
7.【答案】C
【解析】解：对于AB和BC是由同种材料制成的长度相同的两段导体，由于AB段的横截面积小，BC段的横截面积大，故AB段的电阻大于BC段的电阻；且此两段电阻串联，据串联电流处处相等的关系可知，这两段导体中的电流是相等的。
故选：C。
(1)电阻是导体本身的一种性质，其大小只与导体的材料、长度、横截面积和温度有关，故在分析时用控制变量的思维来考虑；
(2)对于串联电路，电流是处处相等的。
本题考查串联电路的电流规律及影响电阻大小的因素，应熟记电阻大小与导体的长度成正比与导体的横截面积成反比。
8.【答案】B
【解析】解：
A、由图当只闭合S1时，只有R1连入电路，电流表测其电流，
根据I=UR，R1的阻值为：R1=UI=3V0.3A=10Ω，故A错误；
BCD、闭合开关S1和S2时，R1与R2并联，电流表测干路电流，
根据并联电路各支路不会影响可知通过R1的电流不变，即：I1=0.3A，故C错误；
所以I2=I′−I1=0.5A−0.3A=0.2A，故D错误；
根据并联电路各支路两端的电压相等可知电源电压：U=U1=U2=3V，
根据欧姆定律可得：R2=UI2=3V0.2A=15Ω，故B正确。
故选：B。
分析只闭合S1时和同时闭合开关S1和S2的电路连接方式，根据电路特点，运用欧姆定律的公式解题。
本题考查了并联电路的特点和欧姆定律公式的应用，是一道常见题目。
9.【答案】D
【解析】解：A、电位器的实质是一个滑动变阻器，与灯泡间应串联连接，故A正确；
B、电位器通过改变接入电路中电阻丝的长度来改变电阻，故B正确；
C、把A和B接入电路，接入了电位器的左半段，当滑片逆时针旋动时，电位器接入电路电阻减小，电路中的电流增大，灯泡变亮，故C正确；
D、只把A和C接入电路，电位器相当于定值电阻，移动滑片，不管是顺时针转动还是，电阻不变，电源电压不变，根据欧姆定律，无法改变通过电位器的电流，灯泡的亮度不变，故D错误。
故选：D。
电位器的实质是一个滑动变阻器，是通过改变接入电路中电阻丝的长度来改变电阻的，据此分析即可判断。
电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，需要明确每选择其中的两个接线柱时，滑动变阻器连入电路的电阻
10.【答案】B
【解析】解：A、由图象可知，当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A，故A正确；
B、将甲、乙两导体并联后接到电压为3V的电源上时，通过甲的电流为0.6A，通过乙的电流为0.3A，所以干路中的电流为：I=0.3A+0.6A=0.9A，故B错误；
C、由图象可得，当电压为2.0V时，I甲=0.4A，I乙=0.2A，则：甲导体电阻R甲=UI甲2V0.4A=5Ω，乙导体电阻R乙=UI乙=2V0.2A=10Ω，所以R甲
