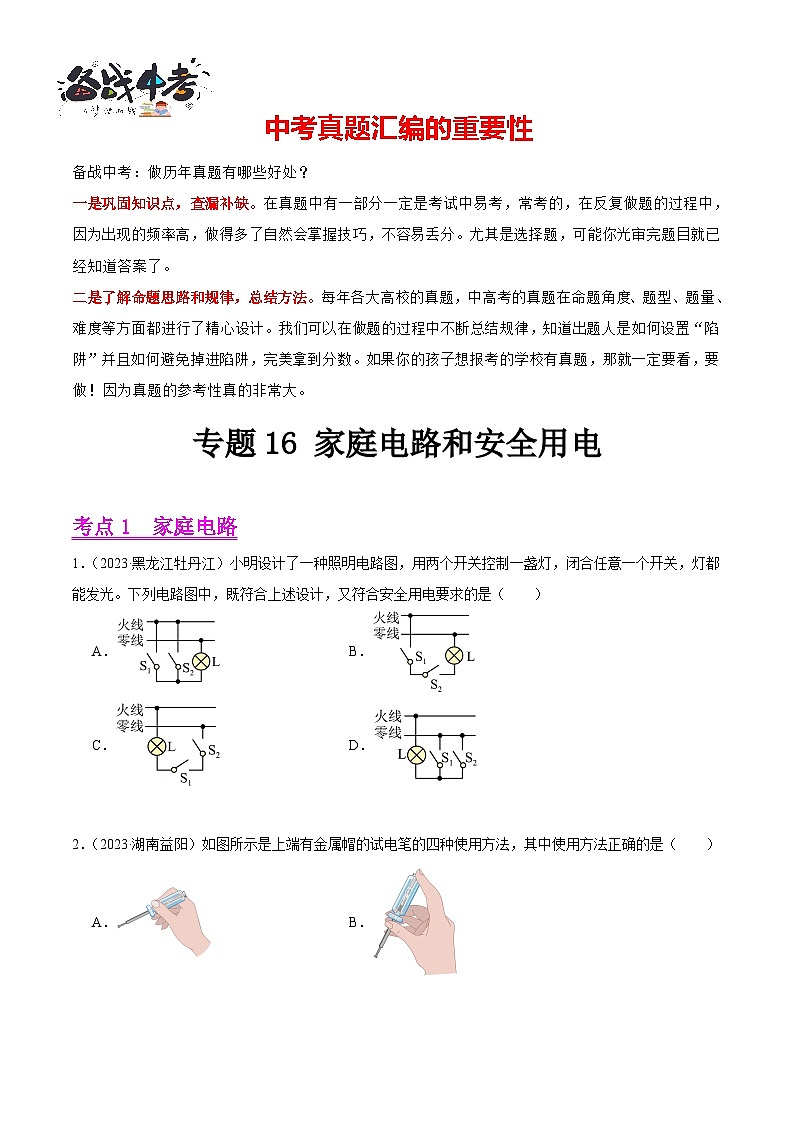

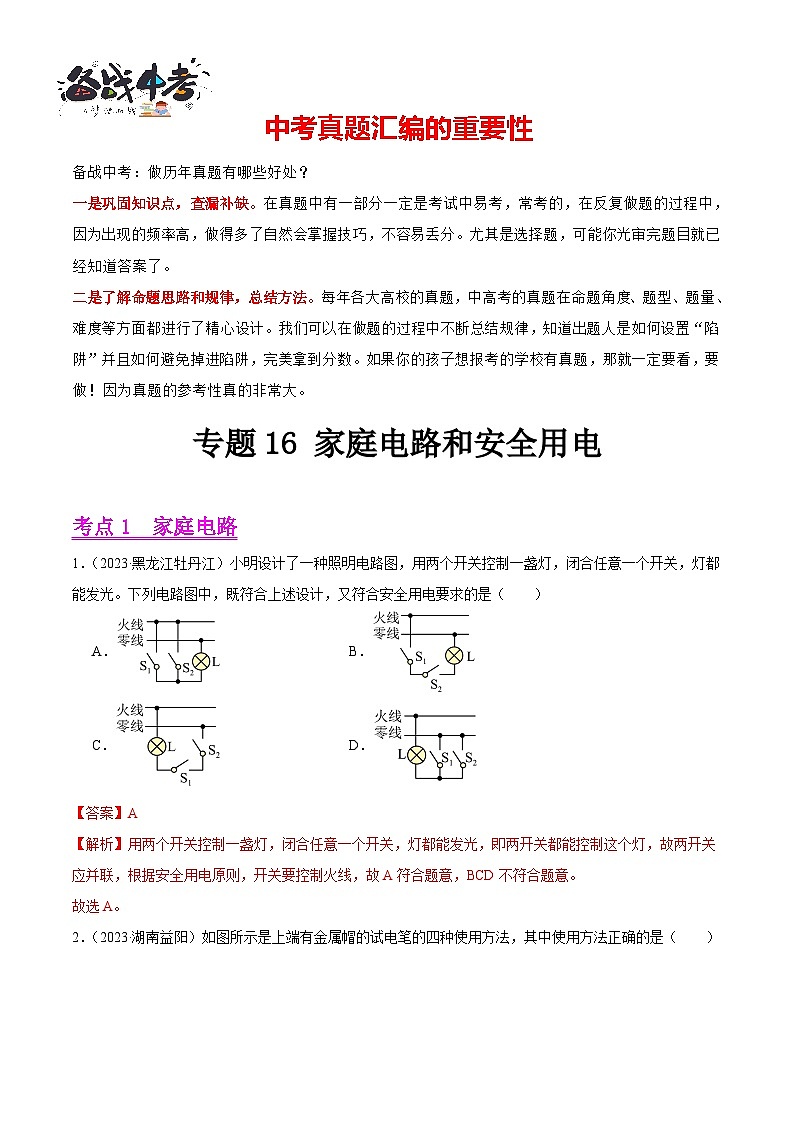

专题16 家庭电路和安全用电
考点1 家庭电路
1．（2023·黑龙江牡丹江）小明设计了一种照明电路图，用两个开关控制一盏灯，闭合任意一个开关，灯都能发光。下列电路图中，既符合上述设计，又符合安全用电要求的是（ ）
A． B．
C． D．

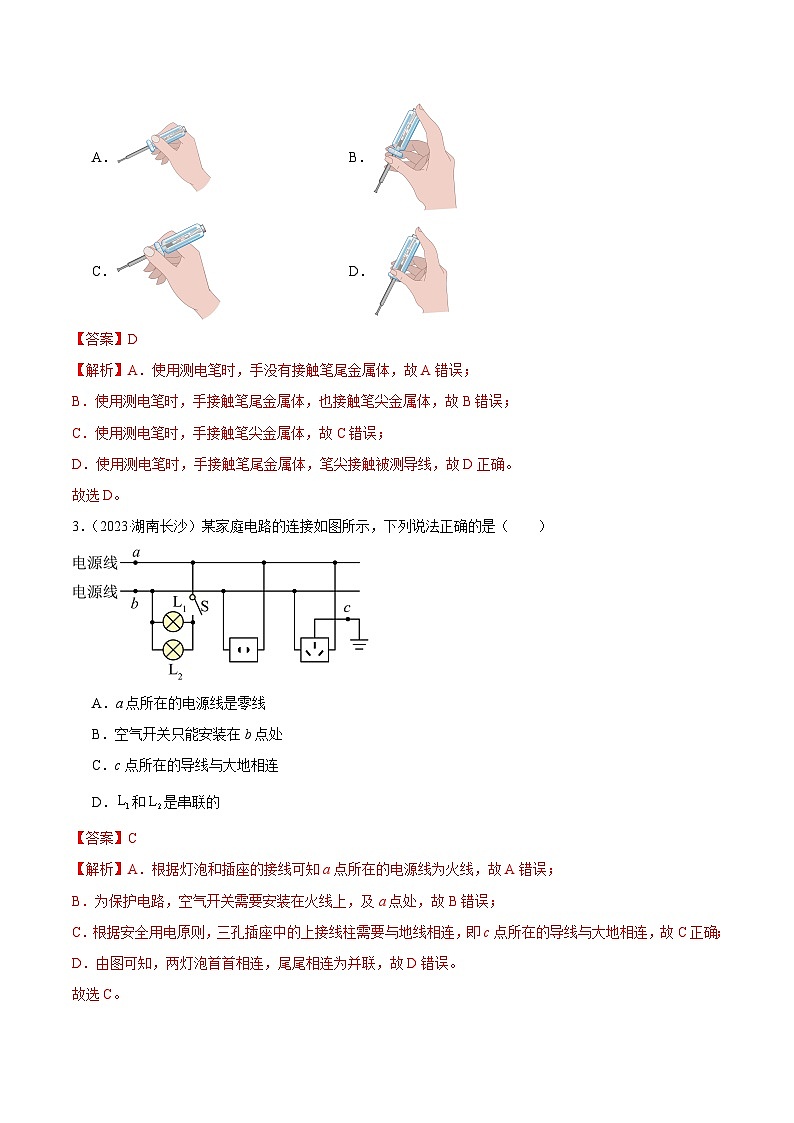

2．（2023·湖南益阳）如图所示是上端有金属帽的试电笔的四种使用方法，其中使用方法正确的是（ ）
A． B．
C． D．

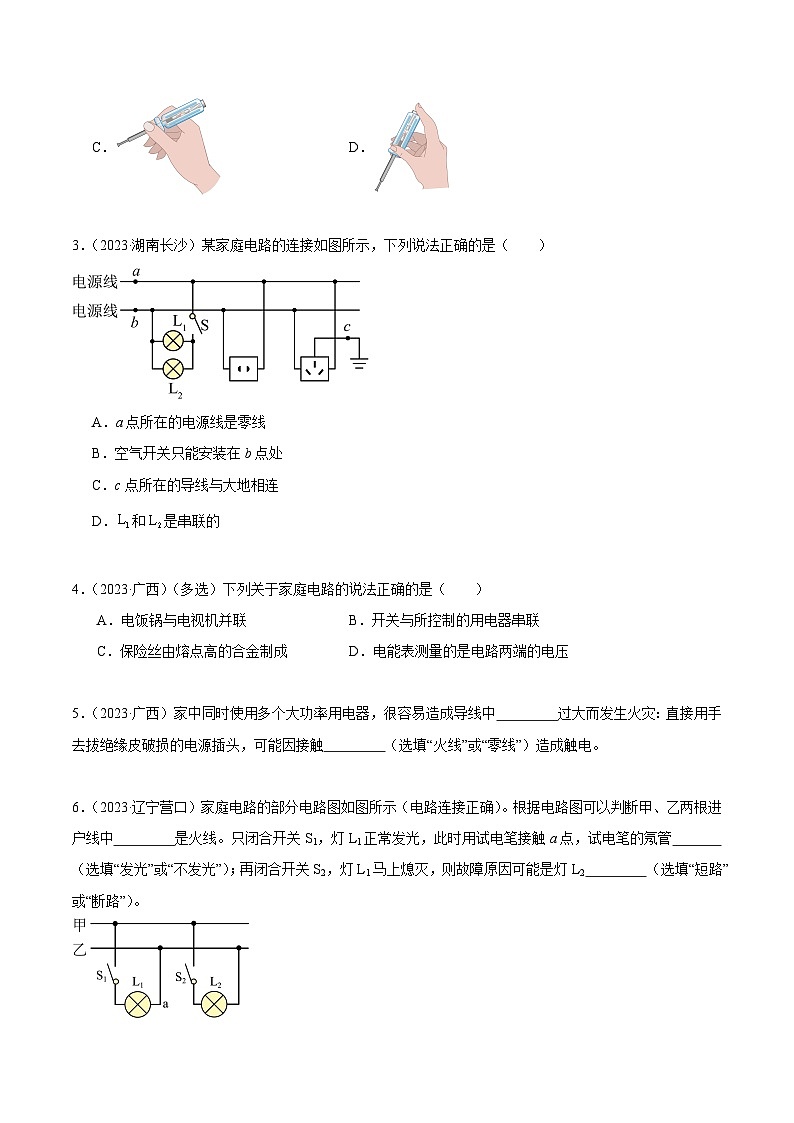

3．（2023·湖南长沙）某家庭电路的连接如图所示，下列说法正确的是（ ）

A．a点所在的电源线是零线
B．空气开关只能安装在b点处
C．c点所在的导线与大地相连
D．和是串联的

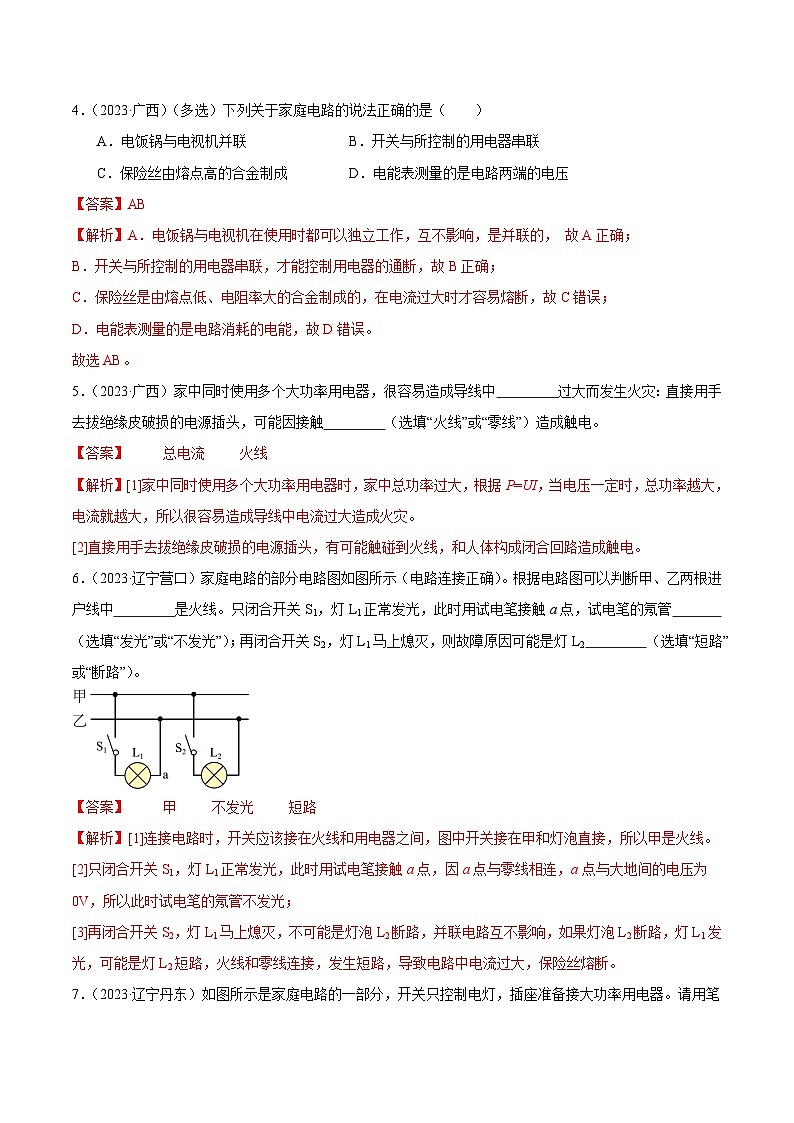

4．（2023·广西）（多选）下列关于家庭电路的说法正确的是（ ）
A．电饭锅与电视机并联B．开关与所控制的用电器串联
C．保险丝由熔点高的合金制成D．电能表测量的是电路两端的电压
5．（2023·广西）家中同时使用多个大功率用电器，很容易造成导线中 过大而发生火灾：直接用手去拔绝缘皮破损的电源插头，可能因接触 （选填“火线”或“零线”）造成触电。
6．（2023·辽宁营口）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中 是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 （选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2 （选填“短路”或“断路”）。

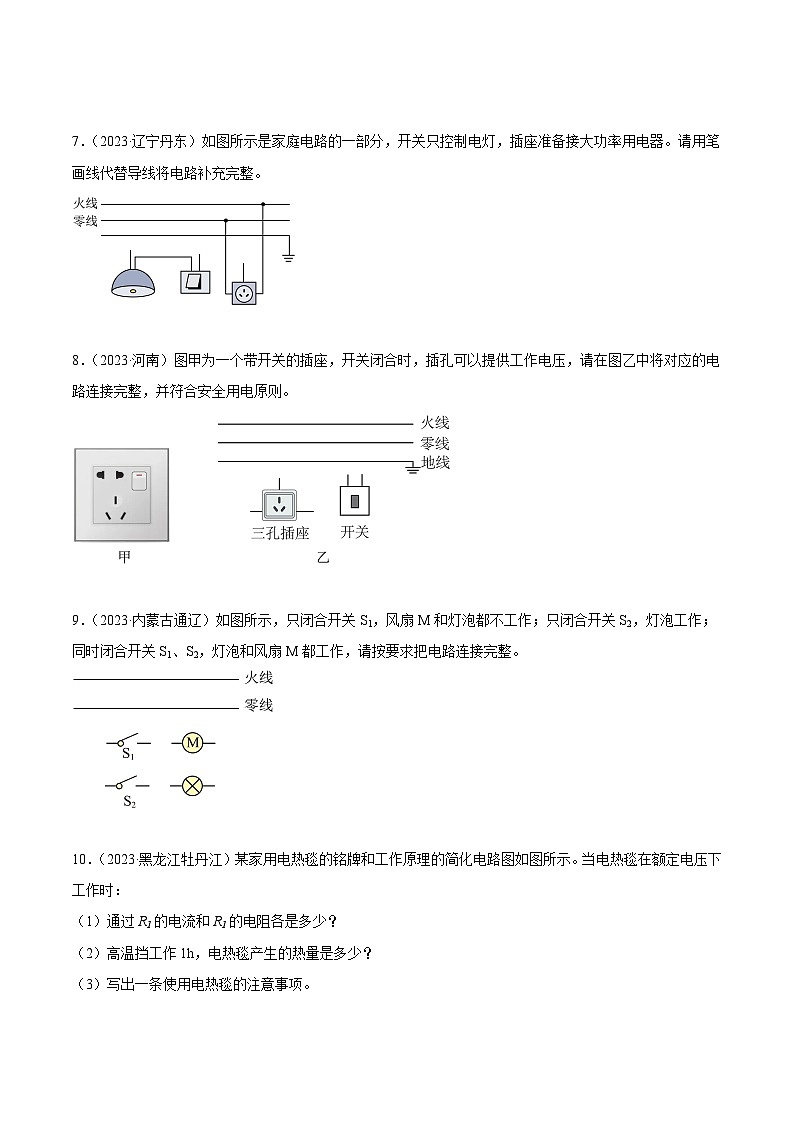

7．（2023·辽宁丹东）如图所示是家庭电路的一部分，开关只控制电灯，插座准备接大功率用电器。请用笔画线代替导线将电路补充完整。

8．（2023·河南）图甲为一个带开关的插座，开关闭合时，插孔可以提供工作电压，请在图乙中将对应的电路连接完整，并符合安全用电原则。

9．（2023·内蒙古通辽）如图所示，只闭合开关S1，风扇M和灯泡都不工作；只闭合开关S2，灯泡工作；同时闭合开关S1、S2，灯泡和风扇M都工作，请按要求把电路连接完整。

10．（2023·黑龙江牡丹江）某家用电热毯的铭牌和工作原理的简化电路图如图所示。当电热毯在额定电压下工作时：
（1）通过R1的电流和R1的电阻各是多少？
（2）高温挡工作1h，电热毯产生的热量是多少？
（3）写出一条使用电热毯的注意事项。

考点2 安全用电
11．（2023·山东潍坊）图示为某家庭电路实物布线图，该电路各处连接均正确。下列关于该电路的说法正确的是（ ）

A．a线是火线，b线是零线B．保险盒中的保险丝为铜导线
C．按钮开关串联在电灯和零线之间D．三孔插座中最上方插孔可以不接地
12．（2023·湖北鄂州）电在给人们的生活带来便利的同时，也带来了安全隐患，如图所示的做法中，符合安全用电要求的是（ ）
A． 冰箱没有接地线
B． 用试电笔检测插座是否有电
C． 用湿手拨动开关
D． 多个大功率用电器同时使用一个插座
13．（2023·黑龙江龙东）生活中我们要时刻注意用电安全，下列行为符合用电安全常识的是（ ）
A． 用湿抹布擦发光的灯泡
B． 发现有人触电迅速切断电源
C． 照明电路的安装方式
D． 多个大功率用电器同时用一个插座
14．（2023·吉林）关于生活用电，下列说法正确的是（ ）
A．保险丝可以用铜丝代替B．禁止用湿手触摸开关
C．家庭电路电压是380VD．雷雨天可以在大树下避雨
15．（2023·辽宁抚顺、铁岭）电给人类带来了便利，但使用不当也会造成危害。下列做法符合安全用电原则的是（ ）
A．发生触电事故时先切断电源B．使用试电笔时，手接触笔尖金属体
C．用绝缘材料制作地线D．将多个大功率用电器接在同一插排上同时使用
16．（2023·广东深圳）下列符合安全用电常识的是（ ）
A．用专用充电桩给电动车充电B．亮亮同学更换灯泡无需断开开关
C．电器起火可以用水灭火D．导线绝缘层破损只要不触碰就可以继续使用
17．（2023·辽宁本溪）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（ ）

A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
18．（2023·湖南邵阳）下列关于家庭电路和安全用电的说法或做法中，正确的是（ ）
A．湿手触摸开关
B．家庭电路中电流过大的原因一定是发生短路
C．导线的绝缘皮破损后，应立即断电维修
D．更换灯泡或搬动电器前，不需断开电源开关
19．（2023·黑龙江齐齐哈尔）（多选）关于家庭电路中的用电知识，下列说法正确的是（ ）
A．电路中的保险丝熔断后，可以用铜丝或铁丝代替
B．控制电灯的开关要连接在火线和电灯之间
C．当发生短路时，电路中电流过大，空气开关自动断开，切断电路
D．用电器金属外壳接地，可预防金属外壳带电对人造成伤害
20．（2023·辽宁营口）（多选）下列关于安全用电的说法正确的是（ ）
A．手机充电时，不宜接打电话
B．更换灯泡前， 不必断开电源开关
C．带有漏电保护器的总开关应定期检查
D．一个插排上不可以同时使用多个大功率用电器
21．（2023·吉林）当日常生活中同时使用多个大功率用电器时，空气开关容易出现跳闸的现象。请说出其中的原因。
22．（2023·内蒙古包头）微波炉是生活中常用的用电器，电功率大、热效率高、清洁卫生、使用方便。商场中，一位顾客和售货员在微波炉的使用上出现了不同意见。售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉常常“烧保险”。请你从物理学角度分析并加以说明。
（1）顾客所说“烧保险”的原因。
（2）售货员所说“花不了多少电费”的理由。
（3）如何更安全地使用微波炉，请谈谈你的看法。
××牌电热毯
额定电压
220V
额定功率
高温挡
110W
低温挡
88W
