专项三 电路故障分析

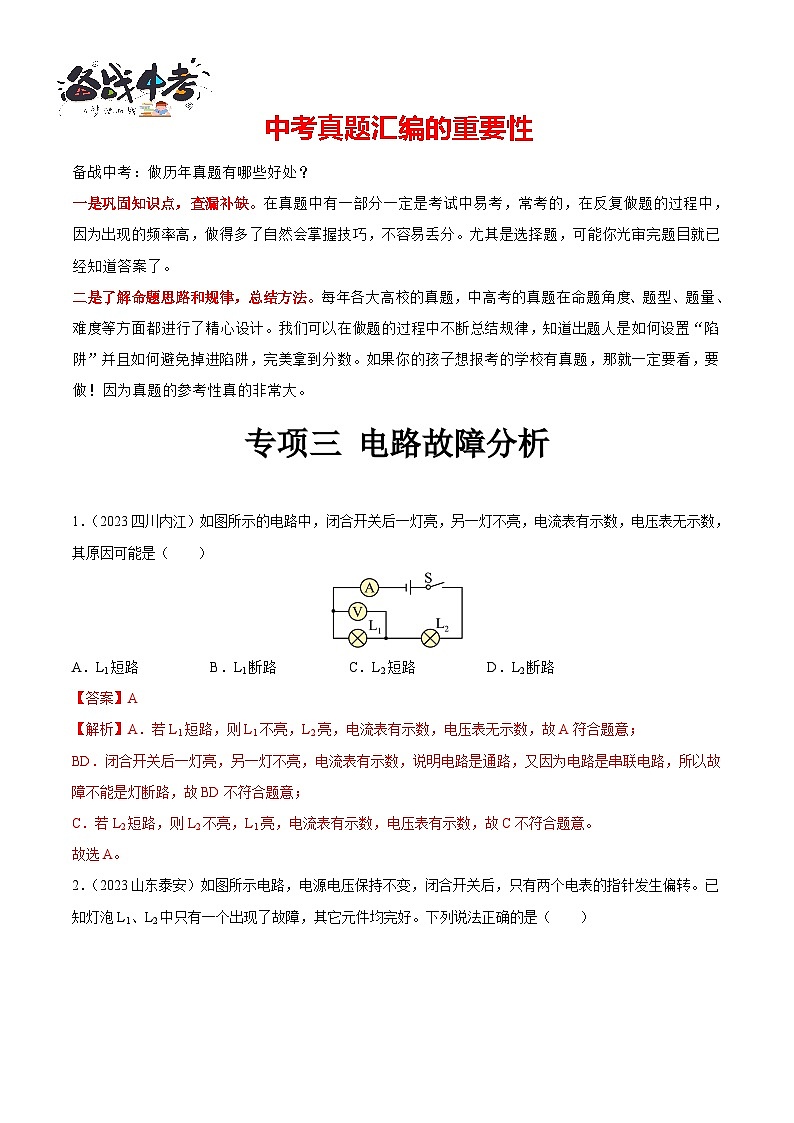

1．（2023四川内江）如图所示的电路中，闭合开关后一灯亮，另一灯不亮，电流表有示数，电压表无示数，其原因可能是（ ）
A．L1短路B．L1断路C．L2短路D．L2断路
【答案】A
【解析】A．若L1短路，则L1不亮，L2亮，电流表有示数，电压表无示数，故A符合题意；
BD．闭合开关后一灯亮，另一灯不亮，电流表有示数，说明电路是通路，又因为电路是串联电路，所以故障不能是灯断路，故BD不符合题意；
C．若L2短路，则L2不亮，L1亮，电流表有示数，电压表有示数，故C不符合题意。
故选A。
2．（2023山东泰安）如图所示电路，电源电压保持不变，闭合开关后，只有两个电表的指针发生偏转。已知灯泡L1、L2中只有一个出现了故障，其它元件均完好。下列说法正确的是（ ）
A．可能是灯泡L1短路B．可能是灯泡L2短路
C．可能是灯泡L1断路D．一定是灯泡L2断路
【答案】B
【解析】A．若是灯泡L1短路，由电路图可知，此时电路中只有灯泡L2接入电路，电流表测电路中电流，电压表V1与V2均测量电源电压，则三电表均有示数，故A错误；
B．若是灯泡L2短路，只有灯泡L1接入电路，此时电压表V2示数为零，电压表V1测电源电压，电流表测电路中电流，此时只有两个电表的指针发生偏转，故B正确；
C．若是灯泡L1断路，此时电路处于断路状态，电流表示数为零，电压表V1测电源电压，电压表V2未接入电路，无示数，此时只有一个电表的指针发生偏转，故C错误；
D．若是灯泡L2断路，此时电路处于断路状态，电流表无示数，电压表V1与V2均测量电源电压，此时两电表有示数，但由B中分析可知，不是只有这一种情况，故D错误。
故选B。
3．（2023四川达州）如图所示，电源电压不变，闭合开关S，灯泡L1、L2都发光。一段时间后，由于某个灯泡发生故障，使两灯都熄灭，且电流表示数为零，电压表示数变大，则下列说法正确的是（ ）
A．灯泡L1和L2发光时，两灯并联
B．灯泡熄灭是由于灯L2断路造成的
C．灯泡熄灭是由于灯L1断路造成的
D．灯泡熄灭是由于灯L2短路造成的
【答案】C
【解析】A．由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是L1两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压，故A错误；
BCD．某灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象，电压表的示数比原来还大，说明电压表和电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L1断路造成的，故BD错误，C正确。
故选C。
