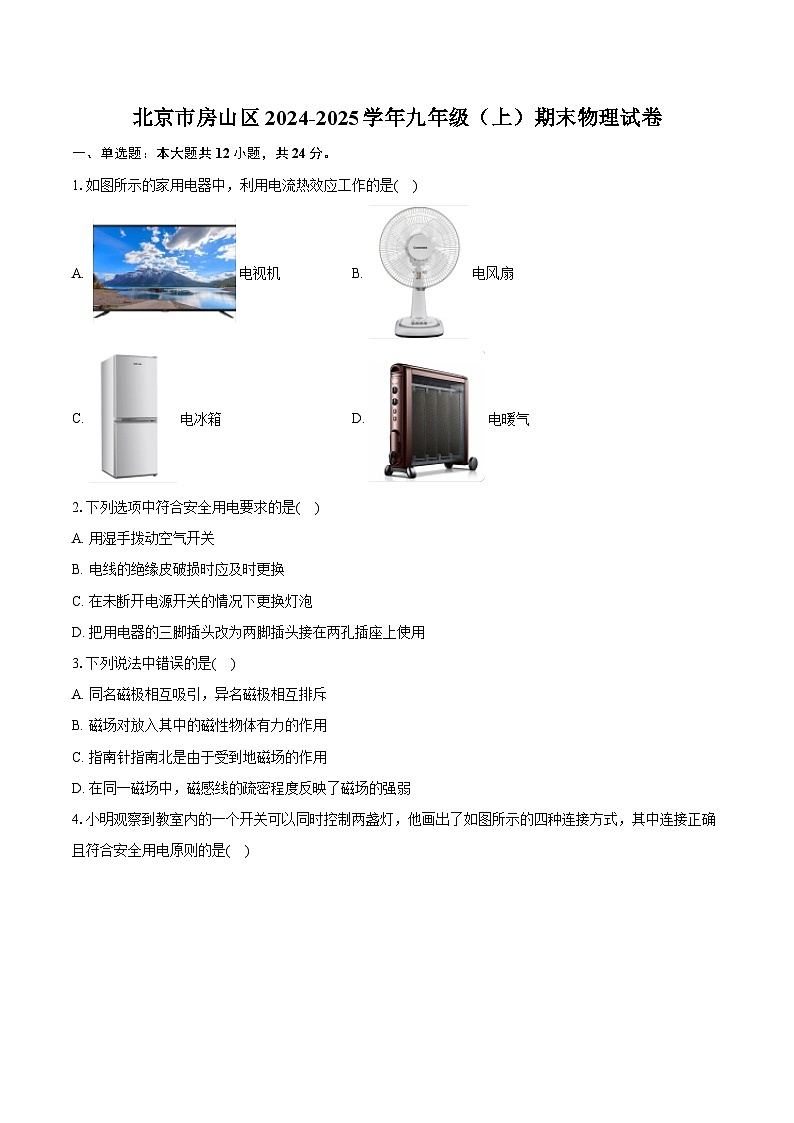

北京市房山区2024-2025学年九年级（上）期末物理试卷

这是一份北京市房山区2024-2025学年九年级（上）期末物理试卷，共12页。试卷主要包含了单选题，多选题，填空题，实验探究题，计算题，综合题等内容，欢迎下载使用。
1.如图所示的家用电器中，利用电流热效应工作的是( )
A. 电视机B. 电风扇
C. 电冰箱D. 电暖气
2.下列选项中符合安全用电要求的是( )
A. 用湿手拨动空气开关
B. 电线的绝缘皮破损时应及时更换
C. 在未断开电源开关的情况下更换灯泡
D. 把用电器的三脚插头改为两脚插头接在两孔插座上使用
3.下列说法中错误的是( )
A. 同名磁极相互吸引，异名磁极相互排斥
B. 磁场对放入其中的磁性物体有力的作用
C. 指南针指南北是由于受到地磁场的作用
D. 在同一磁场中，磁感线的疏密程度反映了磁场的强弱

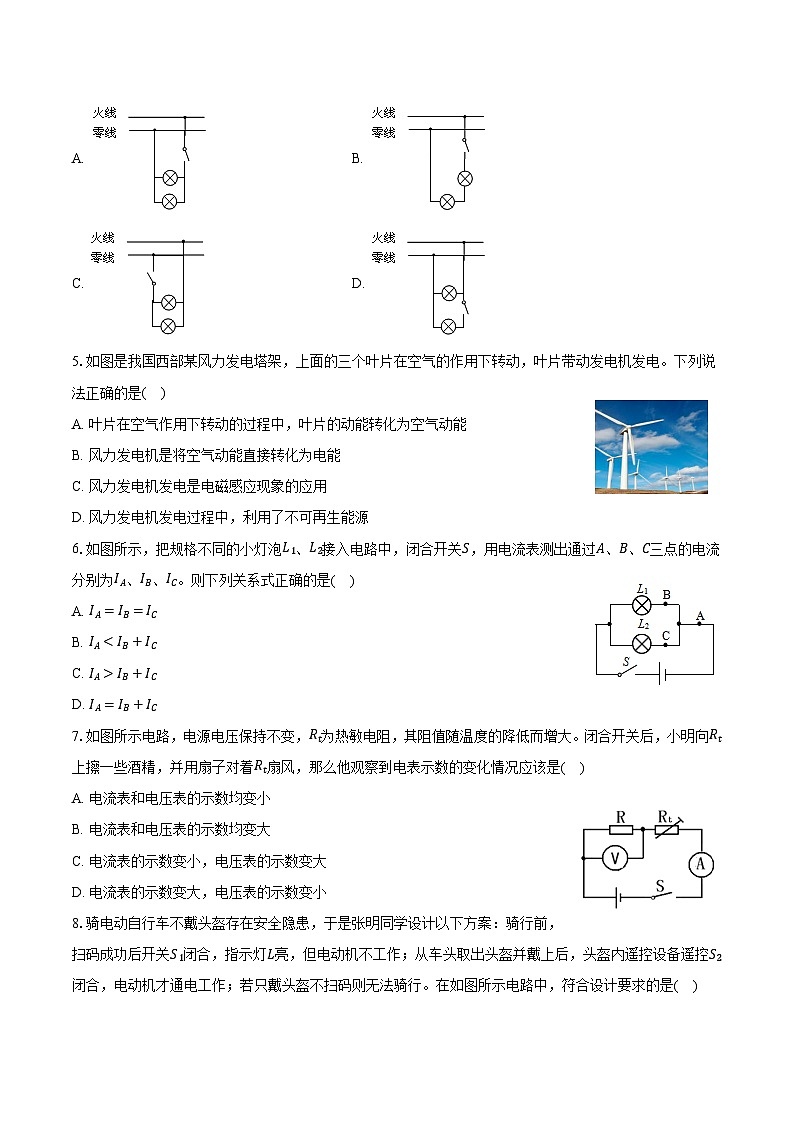

4.小明观察到教室内的一个开关可以同时控制两盏灯，他画出了如图所示的四种连接方式，其中连接正确且符合安全用电原则的是( )
A. B.
C. D.
5.如图是我国西部某风力发电塔架，上面的三个叶片在空气的作用下转动，叶片带动发电机发电。下列说法正确的是( )
A. 叶片在空气作用下转动的过程中，叶片的动能转化为空气动能
B. 风力发电机是将空气动能直接转化为电能
C. 风力发电机发电是电磁感应现象的应用
D. 风力发电机发电过程中，利用了不可再生能源
6.如图所示，把规格不同的小灯泡L1、L2接入电路中，闭合开关S，用电流表测出通过A、B、C三点的电流分别为IA、IB、IC。则下列关系式正确的是( )
A. IA=IB=IC
B. IAIB+IC
D. IA=IB+IC
7.如图所示电路，电源电压保持不变，Rt为热敏电阻，其阻值随温度的降低而增大。闭合开关后，小明向Rt上擦一些酒精，并用扇子对着Rt扇风，那么他观察到电表示数的变化情况应该是( )
A. 电流表和电压表的示数均变小
B. 电流表和电压表的示数均变大
C. 电流表的示数变小，电压表的示数变大
D. 电流表的示数变大，电压表的示数变小

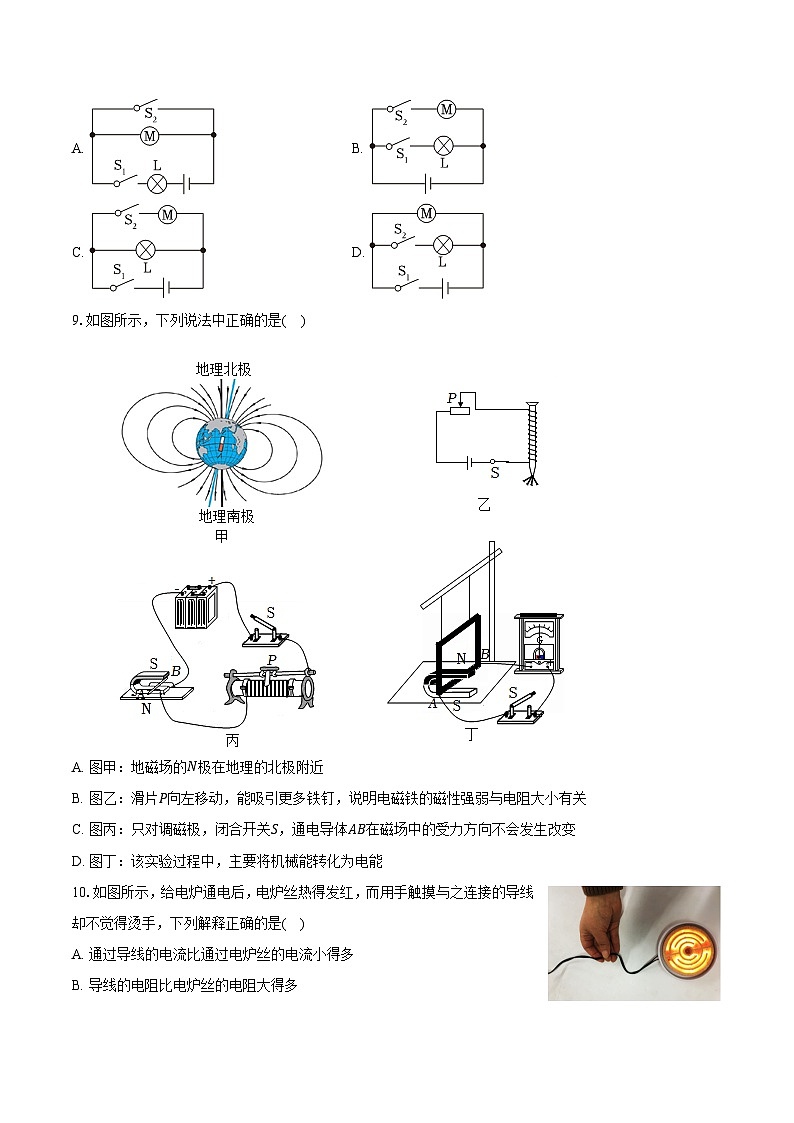

8.骑电动自行车不戴头盔存在安全隐患，于是张明同学设计以下方案：骑行前，扫码成功后开关S1闭合，指示灯L亮，但电动机不工作；从车头取出头盔并戴上后，头盔内遥控设备遥控S2闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。在如图所示电路中，符合设计要求的是( )
A. B.
C. D.
9.如图所示，下列说法中正确的是( )
A. 图甲：地磁场的N极在地理的北极附近
B. 图乙：滑片P向左移动，能吸引更多铁钉，说明电磁铁的磁性强弱与电阻大小有关
C. 图丙：只对调磁极，闭合开关S，通电导体AB在磁场中的受力方向不会发生改变
D. 图丁：该实验过程中，主要将机械能转化为电能
10.如图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手，下列解释正确的是( )
A. 通过导线的电流比通过电炉丝的电流小得多
B. 导线的电阻比电炉丝的电阻大得多
C. 导线的电功率比电炉丝的电功率小得多
D. 电流通过导线时没有产生热效应
11.额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能W和通电时间t的关系如图所示。关于这三个用电器，下列判断正确的是( )
A. 正常工作时，电热水壶比电烤箱产生的热量多
B. 正常工作时，电热水壶比电饭锅做功快
C. 正常工作3min，电流通过电烤箱做的功最多
D. 在一个月内，电饭锅消耗的电能一定最少
12.如图甲所示的电路，电源电压恒定不变，小灯泡L的额定电压为1.5V。闭合开关S，在滑动变阻器Rp的滑片P从最右端向左滑到a点的过程中，获取了电压表和电流表的数据，并利用所测的数据分别绘制出滑动变阻器Rp和灯泡L的U-I图像，如图乙所示。滑片P在a点时灯泡L恰好正常发光，下列说法正确的是( )
A. 电源电压为4V
B. 灯泡L正常发光时的电阻为6Ω
C. 滑片P在a点时，滑动变阻器RP的功率为0.75W
D. 滑片P滑动过程中，两块电压表的示数变化量是相等的
二、多选题：本大题共3小题，共6分。
13.图甲是热敏电阻R2的阻值随温度变化的关系图像。根据这种材料特性，某同学设计了一个电路，如图乙所示，可以测定某一环境温度。已知定值电阻R1阻值为10Ω，当环境温度为20℃时，电流表的读数为0.1A，电源电压恒定不变。下列分析正确的是( )
A. 环境温度越高，电流表的示数越小
B. 电源电压为6V
C. 电流表的读数为0.2A时，环境温度为40℃
D. 当R1的电功率为0.9W时，R2的阻值为10Ω
14.如图是小明探究闭合电路的一部分导体在磁场中运动时，产生感应电流的方向与哪些因素有关的实验情景。导体AB、导线、开关和灵敏电流计组成闭合电路，导体AB用绝缘细线悬挂置于蹄形磁体的磁场中(图中箭头表示导体AB的运动方向)，观察灵敏电流计指针偏转情况。下列说法中正确的是( )
A. 比较图甲和图乙，说明感应电流的方向与导体AB的运动方向有关
B. 比较图乙和图丙，说明感应电流的方向与磁场方向有关
C. 比较图甲和图丙，说明感应电流的方向与导体AB的运动方向无关
D. 在图甲中，若导体AB不动，只让磁体向右运动，灵敏电流计指针偏转方向不变
15.图甲是测试“坐位体前屈”的情景，某同学为其设计了可测量成绩的简化电路，如图乙所示。其中的“恒流源”是一个特殊电源，电路工作时无论电阻RP怎样变化，通过RP的电流大小保持不变。在测试中，向前水平推动测试仪的滑块相当于向右移动图乙中滑动变阻器RP的滑片P。电阻RP的阻值随长度的变化规律如图丙所示，用电压表的示数来反映测量成绩。某次测试中RP的长度从2.5cm推到3.8cm，电压表的示数变化了0.13V。当长度的变化值相同时，电压表示数的变化值越大，该装置的灵敏度越高。下列说法正确的是( )
A. 长度每增加1cm，RP的阻值增大1Ω
B. 通过RP的电流为0.1A
C. RP的长度为3.8cm时，电压表的示数为0.38V
D. 若要增大该装置的灵敏度，可换一个电流值更小的恒流源
三、填空题：本大题共1小题，共3分。
16.为了探究导体在磁场中运动时产生感应电流的条件，在如图所示的实验装置中，还需在导线夹甲、乙间接入的电路元件是______。为了探究磁场对电流是否有力的作用，在如图所示的实验装置中，还需在导线夹甲、乙间接入的电路元件是______。闭合开关前，导体ab处于静止状态；若闭合开关后，观察到导体ab ______的现象，则说明磁场对电流有力的作用。
四、实验探究题：本大题共7小题，共25分。
17.某同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关。他连接了如图所示的电路进行实验，其中两个烧瓶完全相同，瓶内装有质量和初温相同的煤油、相同的温度计A和B、阻值不等的电阻丝R1和R2。
(1)该实验探究的问题是电流通过导体产生的热量与______是否有关。
(2)该实验采用串联电路可以控制电流相同和______相同。
(3)该实验中，电流通过导体产生热量的多少用______来反映。
(4)若闭合开关一段时间，温度计A的示数明显高于温度计B的示数，则由此可以判断两电阻丝的阻值大小关系：R1 ______R2。(选填“>”或“”“=”或“
18.电流周围存在磁场 电流磁场与电流方向有关
19.S 会 把电源正负极对调 通电螺线管外部磁场的方向与螺线管中电流的方向有关
20.调节滑动变阻器的滑片使电压表的示数为2.5V 0.75 <
21.没有电流表，不能控制电流不变
22.更换另一根镍铬合金丝接入电路 R=UI
23.解：将通电螺线管和玻璃板水平放置，在螺线管周围放置一些小磁针，观察小磁针静止时的指向情况，通过小磁针指向可以判断通电螺线管外部的磁场方向特点；将小磁针拿掉之后，在玻璃上均匀撒一层铁屑，轻轻敲打玻璃，观察铁屑静止时的分布情况，通过铁屑静止时的分布情况可以判断通电螺线管外部的磁场分布特点。
需要添加的器材：铁屑，小磁针。
24.解：(1)由图可知，当开关S1、S2都闭合时，R1、R2并联，根据并联电路的特点可知，此时电路中的总电阻最小，由P=U2R可知，电路中的总功率最大，电热器处于高温挡；
当开关S1闭合、S2断开时，只有R1工作，电路中的总电阻最大，总功率最小，电热器处于低温挡；
低温挡的电功率：P高 =U2R1= (220V)2550Ω=88W；
(2)高温挡的电功率：P高=U2R1+U2R2=(220V)2550Ω+(220V)244Ω=1188W，
高温挡时，工作10s产生的热量：Q=W=P高t=1188W×10s=11880J。
答：(1)低温挡时电热器的电功率为88W；
(2)高温挡时，工作10s产生的热量为11880J。
25.解：(1)电压U=220V，低温挡的功率为110W，根据P=UI知，
低温挡时，电流I =PU=110W220V=0.5A；
(2)高温挡时，S1和S2闭合，消耗的电能
W =2025.6kW⋅h-2024.9kW⋅h=0.7kW⋅h；
电功率P =Wt=0.7kW⋅h0.5h=1400W。
答：(1)低温挡时通过电路的电流是0.5A；
(2)高温挡时电热器的电功率是1400W。
26.高压 热运动
