山西省运城市运康中学2024-2025学年九年级（上）期末物理试卷-

这是一份山西省运城市运康中学2024-2025学年九年级（上）期末物理试卷-，共11页。试卷主要包含了单选题，填空题，实验探究题，简答题，计算题，综合题等内容，欢迎下载使用。
一、单选题：本大题共10小题，共30分。
1.如图所示的用电器，主要利用电流的热效应工作的是( )
A. 电风扇B. 电视机
C. 电热水壶D. 笔记本电脑
2.如图的四种常见家用电器中，正常工作时的电流最接近0.2安的是( )
A. 白炽灯B. 空调
C. 电饭锅D. 微波炉
3.中国一位“95后”年轻科学家发现：当两层石墨烯以一个“魔角”扭曲在一起时，就能在零电阻下导电。这一发现为超导研究打开了一扇新的大门，可能成为常温超导体研究的里程碑。你认为常温下的超导体最适合用来做( )
A. 传输电能的导线B. 电烤箱的电热丝
C. 滑动变阻器的电阻线D. 保险丝
4.下列做法中，不符合安全用电原则的是( )
A. 发现有人触电迅速切断电源 B. 用湿抹布擦正在发光的灯泡
C. 将电冰箱外壳接地 D. 先断开电源再灭火

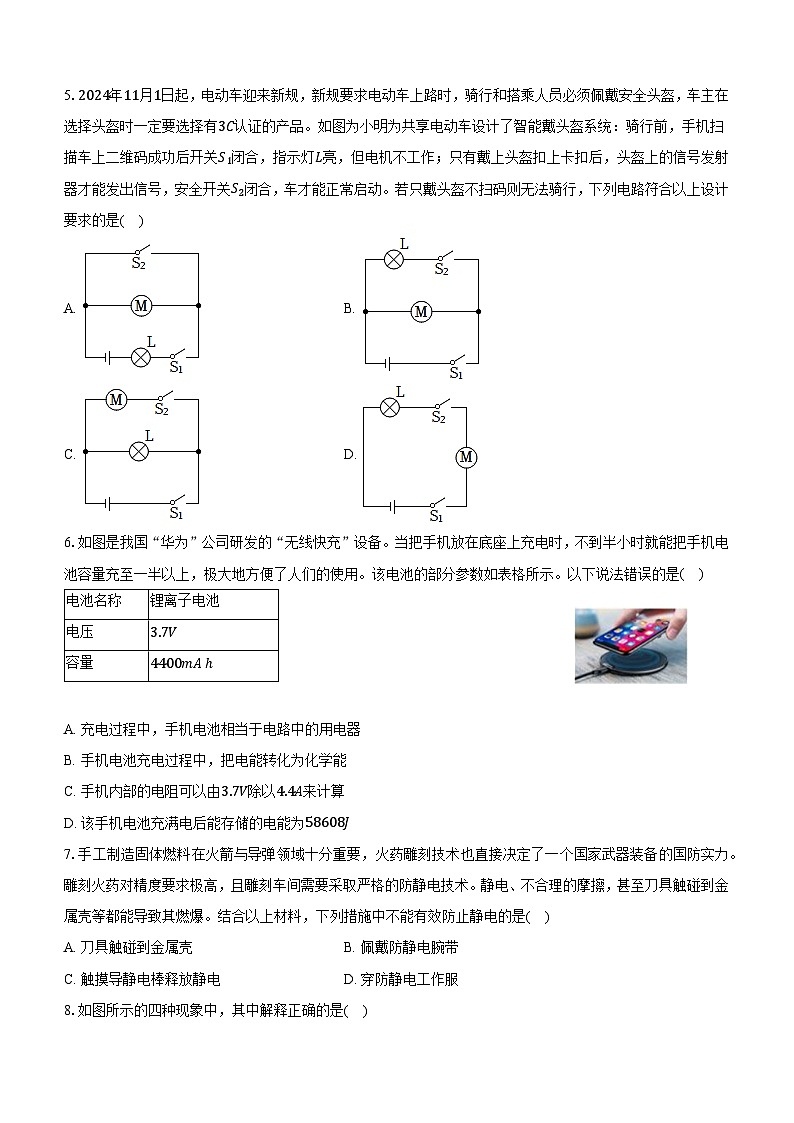

5.2024年11月1日起，电动车迎来新规，新规要求电动车上路时，骑行和搭乘人员必须佩戴安全头盔，车主在选择头盔时一定要选择有3C认证的产品。如图为小明为共享电动车设计了智能戴头盔系统：骑行前，手机扫描车上二维码成功后开关S1闭合，指示灯L亮，但电机不工作；只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，安全开关S2闭合，车才能正常启动。若只戴头盔不扫码则无法骑行，下列电路符合以上设计要求的是( )
A. B.
C. D.
6.如图是我国“华为”公司研发的“无线快充”设备。当把手机放在底座上充电时，不到半小时就能把手机电池容量充至一半以上，极大地方便了人们的使用。该电池的部分参数如表格所示。以下说法错误的是( )
A. 充电过程中，手机电池相当于电路中的用电器
B. 手机电池充电过程中，把电能转化为化学能
C. 手机内部的电阻可以由3.7V除以4.4A来计算
D. 该手机电池充满电后能存储的电能为58608J
7.手工制造固体燃料在火箭与导弹领域十分重要，火药雕刻技术也直接决定了一个国家武器装备的国防实力。雕刻火药对精度要求极高，且雕刻车间需要采取严格的防静电技术。静电、不合理的摩擦，甚至刀具触碰到金属壳等都能导致其燃爆。结合以上材料，下列措施中不能有效防止静电的是( )
A. 刀具触碰到金属壳B. 佩戴防静电腕带
C. 触摸导静电棒释放静电D. 穿防静电工作服

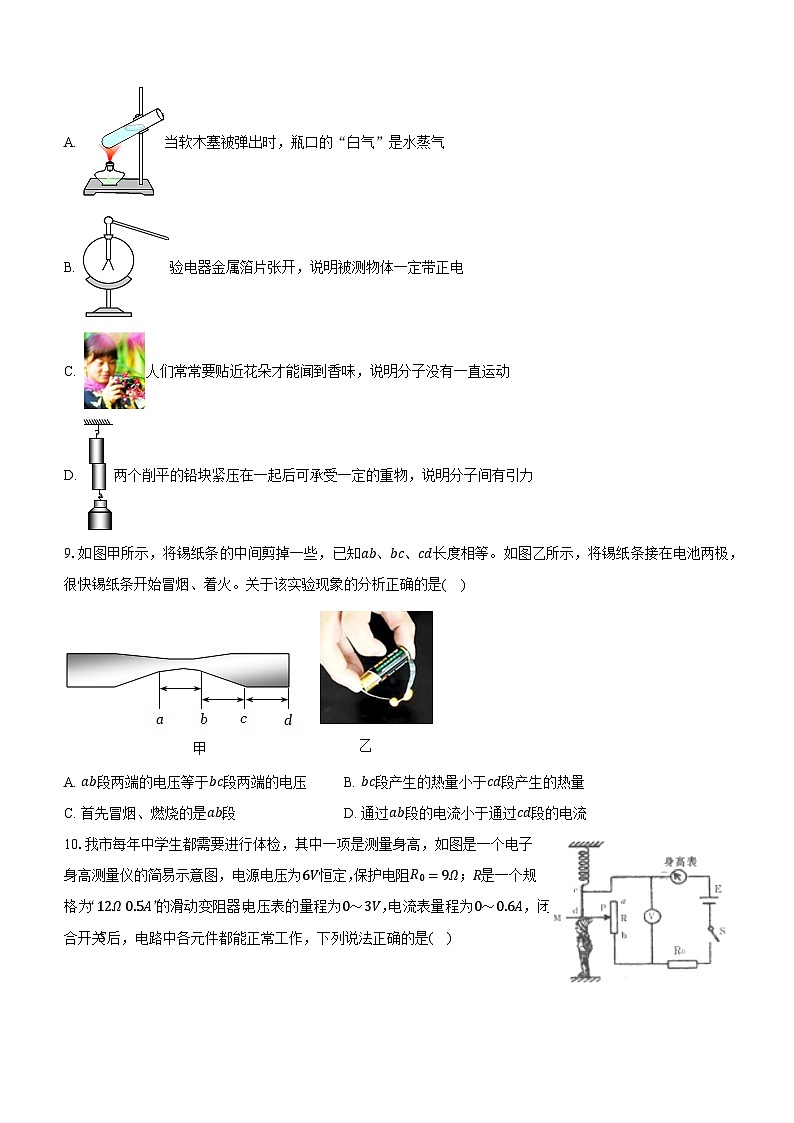

8.如图所示的四种现象中，其中解释正确的是( )
A. 当软木塞被弹出时，瓶口的“白气”是水蒸气
B. 验电器金属箔片张开，说明被测物体一定带正电
C. 人们常常要贴近花朵才能闻到香味，说明分子没有一直运动
D. 两个削平的铅块紧压在一起后可承受一定的重物，说明分子间有引力
9.如图甲所示，将锡纸条的中间剪掉一些，已知ab、bc、cd长度相等。如图乙所示，将锡纸条接在电池两极，很快锡纸条开始冒烟、着火。关于该实验现象的分析正确的是( )
A. ab段两端的电压等于bc段两端的电压B. bc段产生的热量小于cd段产生的热量
C. 首先冒烟、燃烧的是ab段D. 通过ab段的电流小于通过cd段的电流
10.我市每年中学生都需要进行体检，其中一项是测量身高，如图是一个电子身高测量仪的简易示意图，电源电压为6V恒定，保护电阻R0=9Ω；R是一个规格为“12Ω 0.5A”的滑动变阻器，电压表的量程为0～3V，电流表量程为0～0.6A，闭合开关S后，电路中各元件都能正常工作，下列说法正确的是( )
A. 测量的身高越高，电流表的示数越大
B. 当R接入电路的电阻为6Ω时，电压表的示数为2.7V
C. R接入电路的阻值变化范围是3～9Ω
D. 保护电阻R的最大功率为4W
第II卷（非选择题）
二、填空题：本大题共3小题，共7分。
11.唐朝时期河南名相裴休在《宛陵录上堂开示颂》中写到：“不是一番寒彻骨，那得梅花扑鼻香”。其中的“扑鼻香”是______现象，把水和酒精混合以后，总体积变小了，说明分子间存在______。
12.小明在学习笔记中记录了如表所示的错题，请你帮助他找出错误，分析错因并改正。
错题记录：
错题改正：
13.如图为火箭发射的场景，火箭的燃料使用了液态氢，主要是因为它的______大；有人认为，只要进行技术再革新，汽车就可以边行驶边发电不需要再充电了，永远运动下去，这种观念违背了______。
三、实验探究题：本大题共5小题，共24分。
14.洛飞和李阳在探究串联电路中电压的规律时，设计了如图甲所示的电路。

(1)准备器材时，灯L1和灯L2的规格应选______(选填“相同”或“不同”)的；连接电路时，开关应处于______状态；
(2)洛飞在测量AB间的电压时，闭合开关前，发现电压表指针位置如图乙所示，原因是______；纠正该错误后，闭合开关，发现电压表的指针偏转仍如图乙所示，原因是______；
(3)排除故障后，测量灯L1两端的电压时，电压表的示数如图丙所示，此时灯L1两端的电压是______V，接下来在测量灯L2两端的电压时，洛飞直接把电压表接A的一端拆下来改接到C，李阳提醒他这种做法是______(选填“正确”或“错误”)的；
(4)改正错误后，洛飞继续进行实验，得到如表所示的实验数据，李阳指出，为了使实验结论具有普遍性，还应该______。
15.如图所示，“探究导体中电流与电阻的关系”实验中，选用的实验器材有：学生电源(电压为4.5V)，定值电阻四个(5Ω、10Ω、20Ω、25Ω)，导线若干。

(1)请将图甲中的实物电路连接完整，要求闭合开关S，滑片P向A端移动时电路中电流变大；
(2)正确连接电路后，小明先用5Ω的电阻进行实验，移动滑片，读出电流表示数为0.5A。接着更换10Ω的电阻，不移动滑片，电压表的示数______(选填“大于”“小于”或“等于”)2.5V，应将滑片P向______(选填“A”或“B”)端移动，直到电压表示数为2.5V，再读出并记录电流表的示数；
(3)由图像可知，电压一定时，通过导体的电流与导体的电阻成______；
(4)为了完成整个实验，滑动变阻器的最大阻值至少为______Ω。
16.如图甲所示是小明利用伏安法测量标有“2.5V”字样的小灯泡电阻的电路图。

(1)正确连接电路，闭合开关，发现电流表有示数，电压表无示数，则电路中的故障可能是______。
(2)在实验过程中，调节滑动变阻器滑片，使小灯泡正常工作，此时电流表的示数如图乙所示，则小灯泡此时的电阻是______Ω。(结果保留一位小数)
(3)小明还想测量某未知电阻Rx的阻值，于是他设计了如图丙所示的电路(定值电阻阻值已知，为R0)，并进行了如下实验操作，请你帮他把步骤补充完整，并写出Rx的表达式。实验步骤如下：
①按照如图丙所示电路连接实物；
②闭合开关S、S1，记录此时电流表的示数为I1；
③ ______(写出开关的闭合、断开情况)，记录此时电流表的示数为I2；
④写出待测电阻Rx的表达式：Rx= ______(用已知量和测量量表示)。
17.项目化小组想探究食盐水溶液的导电性与哪些因素有关。他们猜想：食盐水溶液的导电性可能与溶液的浓度有关。为验证猜想，设计了如图甲所示的电路，将保持一定距离的A、B两金属片，插入质量一定、浓度不同的溶液进行探究。实验数据记录如下表。请你解答：

(1)此实验通过______来反映食盐水溶液导电性的；
(2)根据表中数据在图乙中作出对应的图象；
(3)分析表中数据和图象，获取的结论是______；
(4)老师认为该小组的实验发现很有价值，还可以继续进行探究，请你提出一个可探究的问题：______？
18.实验室有如下器材：符合实验要求的可以变换输出电压的学生电源，多个阻值不同的定值电阻，一块已经调零的电压表，开关一个，导线若干。请你利用上述器材，设计实验证明“串联电路中电阻的阻值越大，该电阻两端的电压就越大”。要求：
(1)画出实验电路图；
(2)画出实验数据记录表。
四、简答题：本大题共1小题，共4分。
19.提到“测谎仪”，同学们认为很“神秘”，其实用物理知识可帮助我们揭开其“神秘”的面纱。据测谎专家介绍，测谎技术从三个方面测定一个人的生理变化，即脉博、呼吸和皮肤电阻(简称皮电)的变化来判断是否说谎。因为皮电最敏感，是测谎技术的主要依据。请分析：
(1)把人的手接在测谎仪的电路中，会发现测谎仪的显示屏显示出有电流，为什么？
(2)人说谎时，为什么测谎仪的显示屏显示出通过人体皮肤的电流(皮电)发生变化？
五、计算题：本大题共2小题，共8分。
20.如图所示是小飞家的电能表，他让一个电暖气单独接入电路，使其工作2min，电能表转盘刚好转了100转，请计算：
(1)小飞家同时使用的用电器总功率不能超过多少？
(2)该电暖气的实际功率是多少？
21.如图甲所示是一款仿真炭火取暖器，它能够高、中、低三挡温度自由切换，实现双核独立取暖，分区启动。该取暖器的额定电压为220V，左边发热电阻R1工作时的功率为1400W，右边发热电阻为R2，左、右同时工作时发热功率为2200W。

(1)请在图乙虚线框内画出取暖器的电路图。
(2)求R2的阻值。
(3)求中温挡工作10min消耗的电能。
六、综合题：本大题共2小题，共7分。
22.阅读短文，回答问题。
电容器1745年，德国物理学家克莱斯特利用导线将摩擦产生的电荷引向装有铁钉的玻璃瓶。当他同往常一样用手触及铁钉时，却突然受到猛烈的一击。他用心思考，终于意识到这只玻璃瓶内一定储存了很多电荷。这种可以大量存储电荷的瓶子在荷兰的某顿城被发明，故叫做莱顿瓶。
1746年，英国物理学家柯林森通过邮寄的方式向美国费城的富兰克林赠送了一只莱顿瓶，并在信中介绍了使用方法。1752年，富兰克林用风筝将“天电”引了下来，把天电收集到某顿瓶中。后来人们发现，只要两个金属板中间隔一层绝缘体就可以存储电荷，并不一定要做成像莱顿瓶那样的装置，人们还给这种存储电荷的容器起了个新名字——电容器。
1800年，意大利物理学家伏特发明了“电堆”，“电堆”后来被命名为伏特电池，“电堆”的发明促进了电气研究的蓬勃发展。
(1)为了纪念伏特的贡献，人们用他的名字命名______(填物理量名称)的单位。
(2)莱顿瓶是一种储存______的装置；电容器是在两个金属板中间隔了一层______，这样就可以储存电荷了。
(3)干电池瞬间可以提供的电流较小，为了获得大量的电荷，人们利用电容器提前将干电池的电荷储存起来，这样可以在瞬间形成强大的电流，请你写出日常生活、生产中使用电容器该特性的实例：______。(写出一个即可)
23.图甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压，如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
1.C
2.A
3.A
4.B
5.C
6.C
7.A
8.D
9.C
10.C
11.扩散 间隙
12.温度变化量带错数据 没有理解水升高60℃的含义 水吸收的热量Q吸=c水m水Δt0=4.2×103J/(kg⋅℃)×5kg×60℃=1.26×106J
13.热值 能量守恒定律
14.不同 断开 电压表没有调零 电压表的正、负接线柱接反了 1.2 错误 换用不同规格的灯泡多次实验
15.大于 B 反比 20
16.小灯泡短路 8.3 闭合开关S，断开开关S1 I2R0I1-I2
17.电流表的示数 其它条件相同时，食盐水的浓度越大，食盐水的导电能力越强 食盐水的导电能力与两金属片插入的深度是否有关
18.解：(1)电路图如图所示：
；
(2)①根据电路图连接实物电路；
②用电压表分别测出R1两端的电压U1、R2两端的电压U2，且R1
