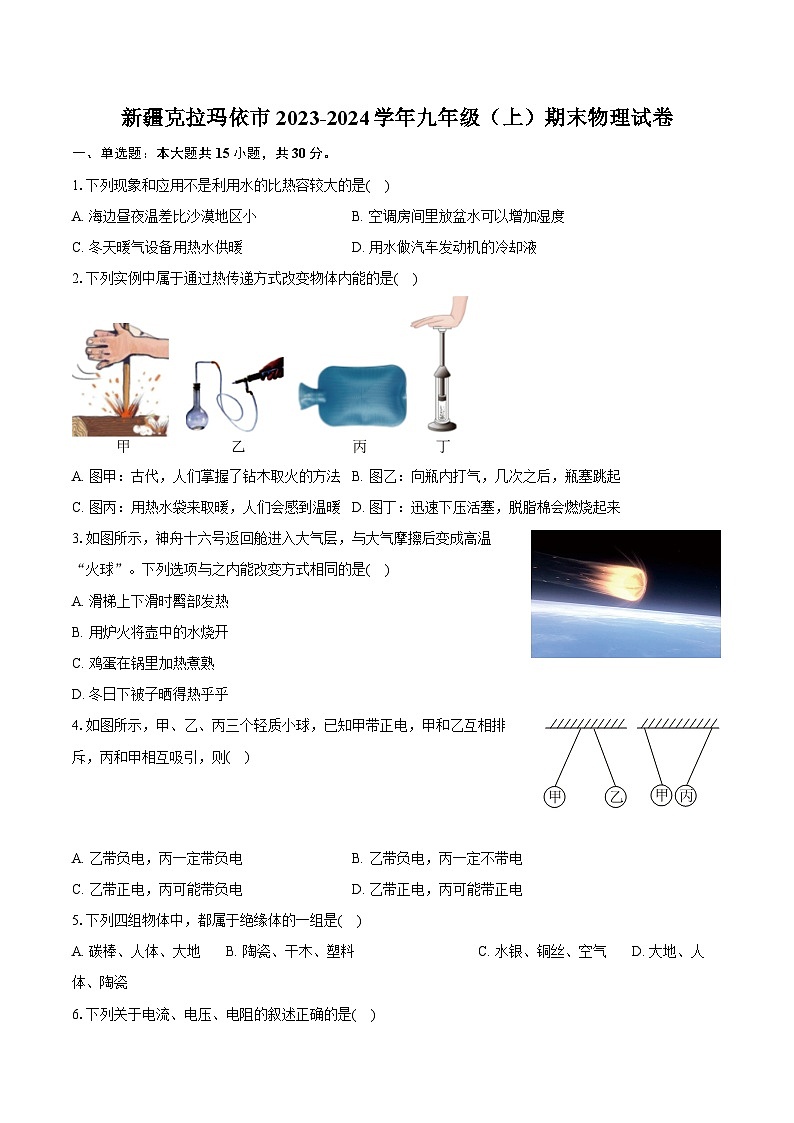

新疆克拉玛依市2023-2024学年九年级（上）期末物理试卷

这是一份新疆克拉玛依市2023-2024学年九年级（上）期末物理试卷，共13页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列现象和应用不是利用水的比热容较大的是( )
A. 海边昼夜温差比沙漠地区小B. 空调房间里放盆水可以增加湿度
C. 冬天暖气设备用热水供暖D. 用水做汽车发动机的冷却液
2.下列实例中属于通过热传递方式改变物体内能的是( )
A. 图甲：古代，人们掌握了钻木取火的方法B. 图乙：向瓶内打气，几次之后，瓶塞跳起
C. 图丙：用热水袋来取暖，人们会感到温暖D. 图丁：迅速下压活塞，脱脂棉会燃烧起来
3.如图所示，神舟十六号返回舱进入大气层，与大气摩擦后变成高温“火球”。下列选项与之内能改变方式相同的是( )
A. 滑梯上下滑时臀部发热
B. 用炉火将壶中的水烧开
C. 鸡蛋在锅里加热煮熟
D. 冬日下被子晒得热乎乎
4.如图所示，甲、乙、丙三个轻质小球，已知甲带正电，甲和乙互相排斥，丙和甲相互吸引，则( )
A. 乙带负电，丙一定带负电B. 乙带负电，丙一定不带电
C. 乙带正电，丙可能带负电D. 乙带正电，丙可能带正电
5.下列四组物体中，都属于绝缘体的一组是( )
A. 碳棒、人体、大地B. 陶瓷、干木、塑料C. 水银、铜丝、空气D. 大地、人体、陶瓷
6.下列关于电流、电压、电阻的叙述正确的是( )
A. 电压是电路中形成电流的原因B. 电路中只要有电压就一定有电流
C. 电路中电流小是因为电阻大D. 某导体电阻随通过电流的增大而减小

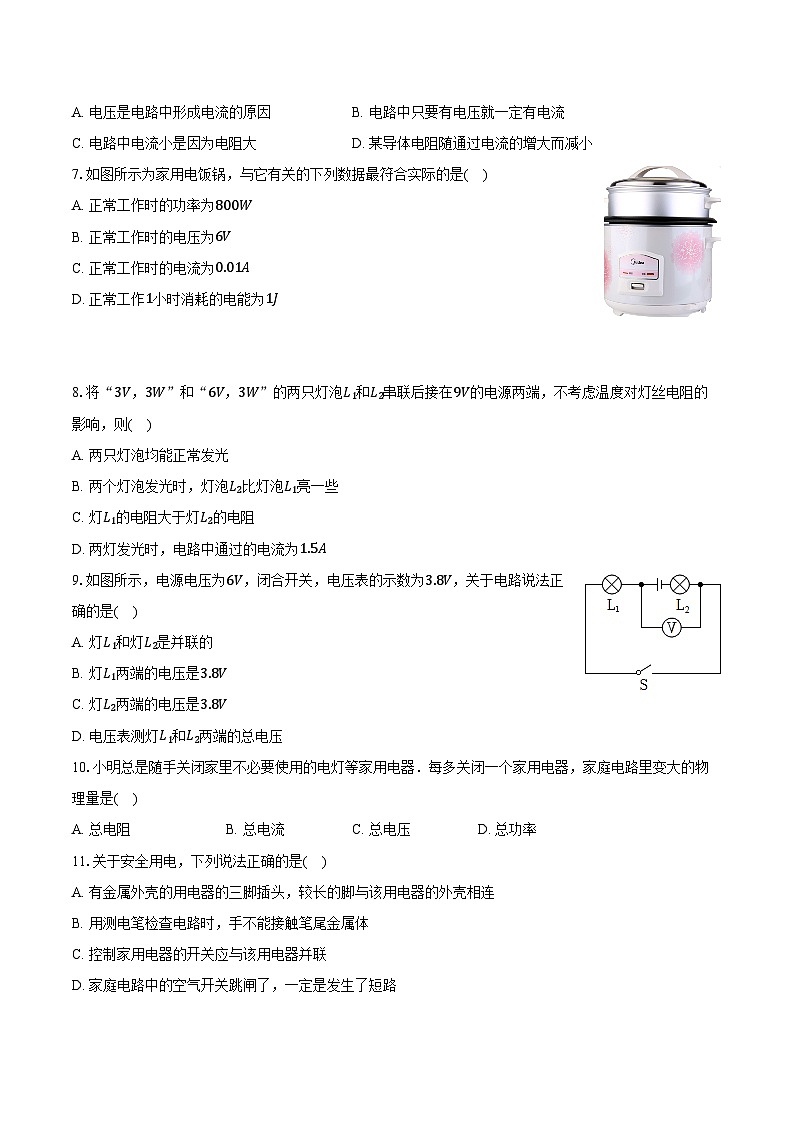

7.如图所示为家用电饭锅，与它有关的下列数据最符合实际的是( )
A. 正常工作时的功率为800W
B. 正常工作时的电压为6V
C. 正常工作时的电流为0.01A
D. 正常工作1小时消耗的电能为1J
8.将“3V，3W”和“6V，3W”的两只灯泡L1和L2串联后接在9V的电源两端，不考虑温度对灯丝电阻的影响，则( )
A. 两只灯泡均能正常发光
B. 两个灯泡发光时，灯泡L2比灯泡L1亮一些
C. 灯L1的电阻大于灯L2的电阻
D. 两灯发光时，电路中通过的电流为1.5A
9.如图所示，电源电压为6V，闭合开关，电压表的示数为3.8V，关于电路说法正确的是( )
A. 灯L1和灯L2是并联的
B. 灯L1两端的电压是3.8V
C. 灯L2两端的电压是3.8V
D. 电压表测灯L1和L2两端的总电压
10.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是( )
A. 总电阻B. 总电流C. 总电压D. 总功率
11.关于安全用电，下列说法正确的是( )
A. 有金属外壳的用电器的三脚插头，较长的脚与该用电器的外壳相连
B. 用测电笔检查电路时，手不能接触笔尾金属体
C. 控制家用电器的开关应与该用电器并联
D. 家庭电路中的空气开关跳闸了，一定是发生了短路

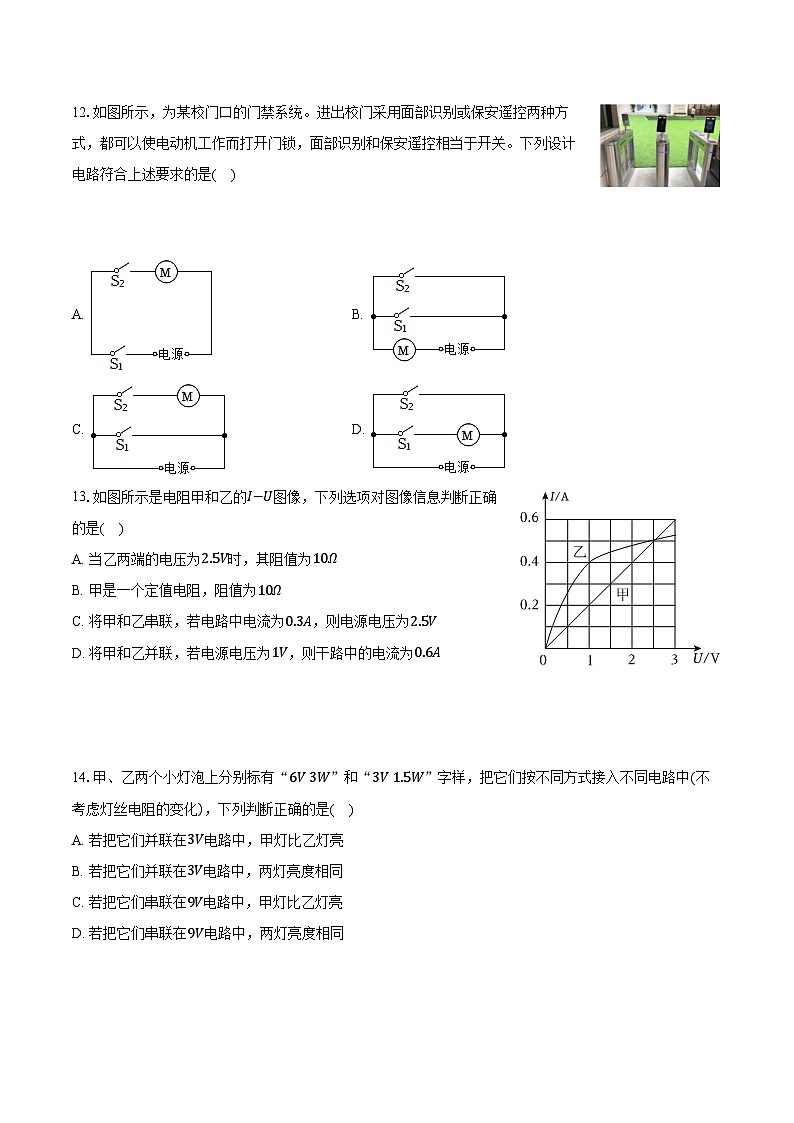

12.如图所示，为某校门口的门禁系统。进出校门采用面部识别或保安遥控两种方式，都可以使电动机工作而打开门锁，面部识别和保安遥控相当于开关。下列设计电路符合上述要求的是( )
A. B.
C. D.
13.如图所示是电阻甲和乙的I−U图像，下列选项对图像信息判断正确的是( )
A. 当乙两端的电压为2.5V时，其阻值为10Ω
B. 甲是一个定值电阻，阻值为10Ω
C. 将甲和乙串联，若电路中电流为0.3A，则电源电压为2.5V
D. 将甲和乙并联，若电源电压为1V，则干路中的电流为0.6A
14.甲、乙两个小灯泡上分别标有“6V 3W”和“3V 1.5W”字样，把它们按不同方式接入不同电路中(不考虑灯丝电阻的变化)，下列判断正确的是( )
A. 若把它们并联在3V电路中，甲灯比乙灯亮
B. 若把它们并联在3V电路中，两灯亮度相同
C. 若把它们串联在9V电路中，甲灯比乙灯亮
D. 若把它们串联在9V电路中，两灯亮度相同
15.如图所示，电源电压恒为6V，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样(灯丝电阻不变)，在不损坏电路元件的前提下，下列分析中正确的是( )
A. 当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B. 当S闭合，S1、S2都断开时，电路的最大电功率是3.6W
C. 当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
D. 当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
二、填空题：本大题共2小题，共6分。
16.如图甲所示的电路，当开关S闭合后，电流表测量的是通过______(选填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为______A。图丙中，电压表的示数为______V。
17.如图所示的电路中，电源两端电压不变，当甲、乙都为电压表时，闭合S1和S2，电阻R1与R2是______(选填“串”或“并”)联，此时甲、乙两表的示数比是3：2，则R1与R2两只电阻的阻值之比为______；如果把甲、乙全部换成电流表，只闭合开关S1，则R1与R2两只电阻消耗的功率之比是______。
三、作图题：本大题共2小题，共4分。
18.有一种自动控制的楼道灯，有声音时“声敏”开关闭合，用表示“声敏”开关；楼道光线非常暗时“光敏”开关闭合，用表示“光敏”开关。在晚上楼道内有人走动发出声音时，“光敏”和“声敏”开关都闭合才亮。请按以上要求，把下面元件连成电路图。
19.根据条件作图。
根据安全用电原则，将图中开关、两只“220V40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。
四、实验探究题：本大题共3小题，共20分。
20.小张在用“伏安法“测小灯泡(额定电压为2.5V)电阻的实验中，连接了如图甲所示的实物图：

(1)闭合开关前，应向______(选填“A”或“B”)端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小；
(2)测量过程中，灯丝突然烧断，则电压表的示数______(选填“变大”“变小”或“不变”)；
(3)更换小灯泡后，调节滑动变阻器滑片使电压表与电流表的示数如图乙与丙所示，则小灯泡在此情况下的电阻是______Ω；
(4)完成上述实验后，小张同学又设计了如图丁所示的电路来测小灯泡正常发光时的电阻(图R2是最大阻值为R0的滑动变阻器，小灯泡的额定电压为U额)；
①电路连好后，闭合开关S，将滑动变阻器R2的滑片P移到左端，调节滑动变阻器R1的滑片使电压表示数为______V；
②保持滑动变阻器R1的滑片位置不变，滑动变阻器R2的滑片P ______(补充变阻器R2滑片的调节情况)，读出电压表的示数U；
③小灯泡正常发光的电阻R灯= ______。(用U，R0和∪额表示)
21.如图1所示，是小红做“测量额定电压为2.5V小灯泡电功率”的实验电路。

(1)请用笔画线代替导线，将图1中的实验电路连接完整；
(2)连接电路时，开关必须______(选填“断开”或“闭合”)。在电路连接完整后，闭合开关S前应将滑动变阻器的滑片P移到______(选填“A”或“B”)端；其目的是______；
(3)小红组闭合开关后，小红发现电流表和电压表均有示数但都很小，且小灯泡发光很暗，其原因是______；
(4)小明组闭合开关后发现，灯不亮电流表示数为零，电压表有明显偏转，则该电路故障是______；
(5)根据实验测量的数据，绘制出小灯泡的电流随它两端电压变化关系的图像，如图2所示。分析图像可知：小灯泡正常发光时的电阻是______Ω，小灯泡的额定功率是______W；
(6)小红用图像计算出了小灯泡在不同电压下的电阻，发现小灯泡在不同电压下电阻不同，这一现象的原因是______。
22.如图所示为“探究电流通过导体时产生的热量与哪些因素有关”实验的部分装置，两个相同的透明容器中封闭着等量的空气。

(1)实验中通过观察U形管两边液面高度差的变化来反映电阻产生热量的多少，下列实验中，也运用了这种实验方法的是______(填序号)。
①探究物体的动能跟哪些因素有关
②探究杠杆的平衡条件
(2)连接好电路后闭合开关，通电一段时间，观察到右侧液面高于左侧液面，如图甲所示，表明在电流和通电时间相同的情况下，______越大，产生的热量越多。
(3)图中U形管______(选填“是”或“不是”)连通器，乙图中R3与R2并联，目的是使通过R1与R2的______不同。
(4)某小组在利用乙图装置实验时，发现左右两侧U形管液面上升高度相同，与其他小组的实验现象都不同，经检查气密性良好。请你分析实验现象不同的原因：______。
五、计算题：本大题共5小题，共37分。
23.随着人民生活水平的提高，汽车已经走进千家万户。
(1)给汽车的蓄电池充电时，蓄电池相当于电路中的______(填“电源”或“用电器”)，汽车行驶时通过向上或向下拨动手柄控制转向灯，手柄相当于电路中的______(填“电源”或“开关”)，汽车前后两个转向灯同时亮、同时灭，它们是______联的。
(2)汽车发动机冷却剂的主要成分是______(填“水”或“汽油”)，它是通过______(填“做功”或“热传递”)的方式改变发动机内能的，5kg冷却剂温度升高10℃吸收的热量为______J。[冷却剂的比热容为4.2×103J/(kg⋅℃)]
(3)一般家用汽车的发动机是______(填“蒸汽机”或“汽油机”)。若某汽车消耗汽油2kg，这些汽油完全燃烧放出的热量是______J，用来做有用功的那部分能量是2.3×107J，则该发动机的效率是______%。(q汽油=4.6×107J/kg)
(4)如图是一种测定油箱内油量的装置，其中R′的作用是______，油量表由电流表改装而成。当油量减少时，滑动变阻器R接入电路的电阻______，油量表示数______(填“变大”、“变小”或者“不变”)。
24.某额定功率为1100W的电热水壶由分离式底座和壶身两个部分组成。分离式底座如图甲，由电源线、圆形底座和供电插座组成电热水壶内部简化电路如图乙。
(1)电热水壶是利用电流的______效应工作的，工作时把______能转化为内能。底座的外壳用塑料制成，它是______(填“导体”或“绝缘体”)。
(2)该电热水壶在我国家庭电路中恰能正常工作，则它的额定电压为______V，额定电流为______A，R1的电阻为______Ω。
(3)若将该电热水壶单独接入电路，正常工作时烧开一壶水需要9min，消耗电能______J，合______度，标有“1000revs/(kW⋅h)”的电能表转盘转过______转。
(4)为满足人们随时取用热水需求，电热水壶需设置保温功能，其电路如图丙所示。当开关S温控闭合时，Rx ______(填“短路”或“断路”)，电热水壶处于______(填“保温”或“加热”)状态。如果保温功率是44W，则Rx的阻值是______Ω，保温时R1与Rx消耗的电功率之比是______。
25.根据如图所示的电路图，用笔画线代替导线，连接实物电路。
26.如图所示为某款电热饮水机发热部分的简化电路图。电源电压为220V，R1、R2均为阻值不变的发热电阻丝，其部分参数如表所示。在该饮水机正常工作时，求：
(1)保温1min消耗的电能；
(2)加热状态下通过饮水机的电流；
(3)R2的阻值。(计算结果保留一位小数)
27.眼睛是心灵的窗户，中考在即，请大家科学用眼。如图甲所示是一款电加热眼罩，具有高、中、低三挡加热功能，眼罩中加入水袋，让佩戴更加舒适，有效缓解眼疲劳。其相关参数如表，图乙是电加热眼罩简化电路图，已知电源电压U为4V，电热丝R1阻值为4Ω，电热丝R2阻值为8Ω，开关S3只接a或b。[c水=4.2×103J/(kg⋅℃)]
(1)电加热眼罩电路中S1闭合、S2断开、S3接a时，加热电路为______(选填“高”“中”或“低”)温挡；
(2)充满电时，最多能在高温挡正常工作多少分钟？
(3)若眼罩的高温挡加热效率为70%，充满电后用高温挡对注满水的水袋加热，消耗总电能的10%可使水温升高多少？
(4)使用一段时间后发现眼罩不工作了，检查发现是电池坏了，小华找到一个额定充(放)电电压为6V的电池将原来的电池替换掉。若要使换电源后的高温挡的功率不变，应该对电路进行如何改装？
1.【答案】B
2.【答案】C
3.【答案】A
4.【答案】C
5.【答案】B
6.【答案】A
7.【答案】A
8.【答案】B
9.【答案】B
10.【答案】A
11.【答案】A
12.【答案】B
13.【答案】D
14.【答案】C
15.【答案】C
16.【答案】L2 0.28 2.2
17.【答案】串 1：2 2：1
18.【答案】解：根据题意可知，光暗到一定程度，而且有一定的声音时灯才发光，所以两个开关串联，控制灯泡，如下所示：

19.【答案】解：据图可知，对于插座来说，左零线，右火线，所以上面的线是火线，右面的线是零线，故在连接灯泡时，开关接火线，灯泡接零线。两只“220V 40W”电灯在家庭电路中并联才能正常工作，又因为开关同时控制两灯，所以开关在干路上，即灯泡并联后再与开关串联。如图所示：

20.【答案】A 变大 5 2.5 移到最右端 U额R0U−U额
21.【答案】断开 B 保护电路 滑动变阻器接入电路中的电阻太大，灯泡的实际功率太小 小灯泡断路 10 0.625 小灯泡的电阻随温度的变化而变化
22.【答案】① 电阻 不是 电流 电阻R3断路
23.【答案】用电器 开关 并 水 热传递 2.1×105 汽油机 9.2×107 25 保护电路 变大 变小
24.【答案】热 电 绝缘体 220 5 44 5.94×105 0.165 165 短路 加热 1056 1：24
25.【答案】解：由电路图可知，两灯泡并联，电流表测干路电流，开关S1控制干路，开关S2与灯L2串联，控制灯L2；从电源正极出发，先把开关S1、电流表、灯L2、开关S2串联起来，回到电源负极，然后把灯L1并联在灯L2与开关S2的串联电路两端，电路图如图所示。

26.【答案】解：(1)由P=Wt可得保温1min消耗的电能：
W=P保温t=60W×60s=3600J；
(2)由P=UI可得加热状态下通过饮水机的电流：
I=P加热U=660W220V=3A；
(3)当开关S1闭合、S2断开时，电路中只有R1，电路中电阻较大，电源电压一定，由P=U2R可知，此时电功率较小，电热饮水机处于保温状态；当所有开关均闭合时，R1和R2并联，电路中电阻较小，电源电压一定，由P=U2R可知，此时电功率较大，电热饮水机处于加热状态。
保温、加热两种状态下，R1两端的电压不变、电功率不变，在加热状态下，R2的功率：
P2=P加热−P保温=660W−60W=600W，
由P=U2R可得：
R2=U2P2=(220V)2600W≈80.7Ω。
答：(1)保温1min消耗的电能为3600J；
(2)加热状态下通过饮水机的电流为3A；
(3)R2的阻值约为80.7Ω。
27.【答案】低 名称
某款电热饮水机
额定电压
220V
额定功率
保温60W
加热660W
额定充(放)电电压
4V
充电电流
800mA
电池容量
2000mA⋅h
水袋最大装水量
100g
