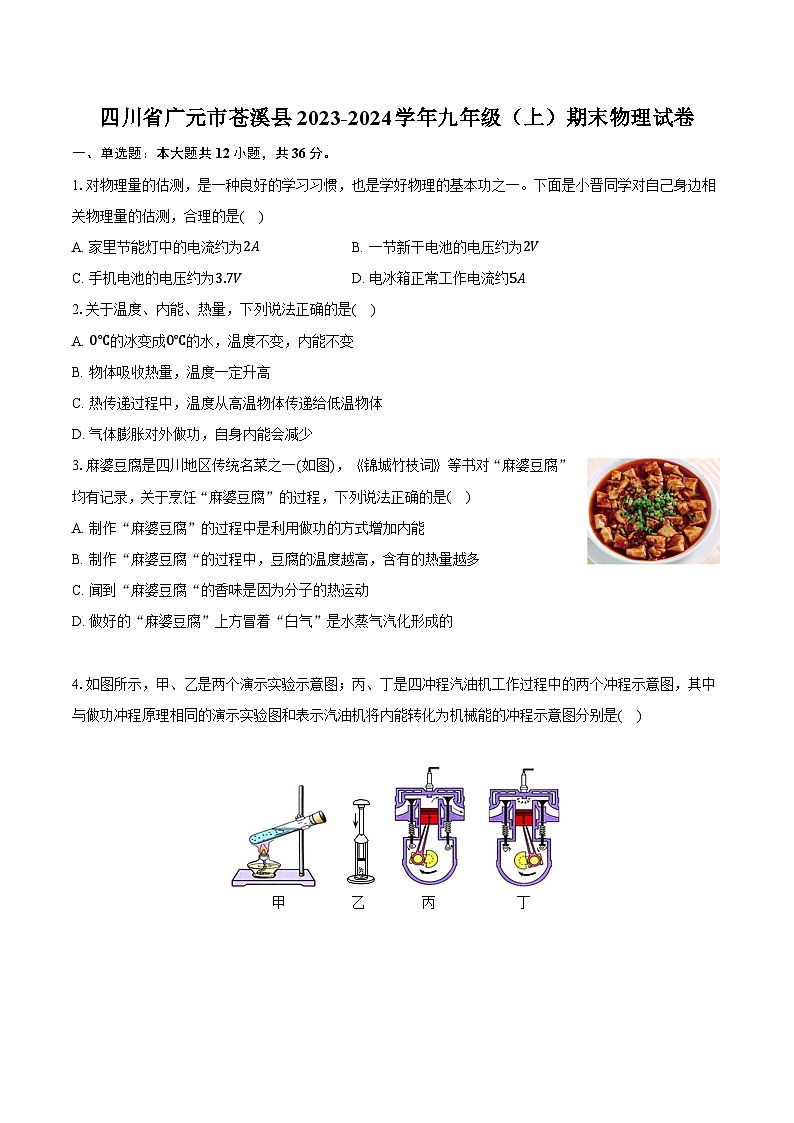

四川省广元市苍溪县2023-2024学年九年级（上）期末物理试卷（含解析）

这是一份四川省广元市苍溪县2023-2024学年九年级（上）期末物理试卷（含解析），共21页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一。下面是小晋同学对自己身边相关物理量的估测，合理的是( )
A. 家里节能灯中的电流约为2AB. 一节新干电池的电压约为2V
C. 手机电池的电压约为3.7VD. 电冰箱正常工作电流约5A
2.关于温度、内能、热量，下列说法正确的是( )
A. 0℃的冰变成0℃的水，温度不变，内能不变
B. 物体吸收热量，温度一定升高
C. 热传递过程中，温度从高温物体传递给低温物体
D. 气体膨胀对外做功，自身内能会减少
3.麻婆豆腐是四川地区传统名菜之一(如图)，《锦城竹枝词》等书对“麻婆豆腐”均有记录，关于烹饪“麻婆豆腐”的过程，下列说法正确的是( )
A. 制作“麻婆豆腐”的过程中是利用做功的方式增加内能
B. 制作“麻婆豆腐“的过程中，豆腐的温度越高，含有的热量越多
C. 闻到“麻婆豆腐“的香味是因为分子的热运动
D. 做好的“麻婆豆腐”上方冒着“白气”是水蒸气汽化形成的

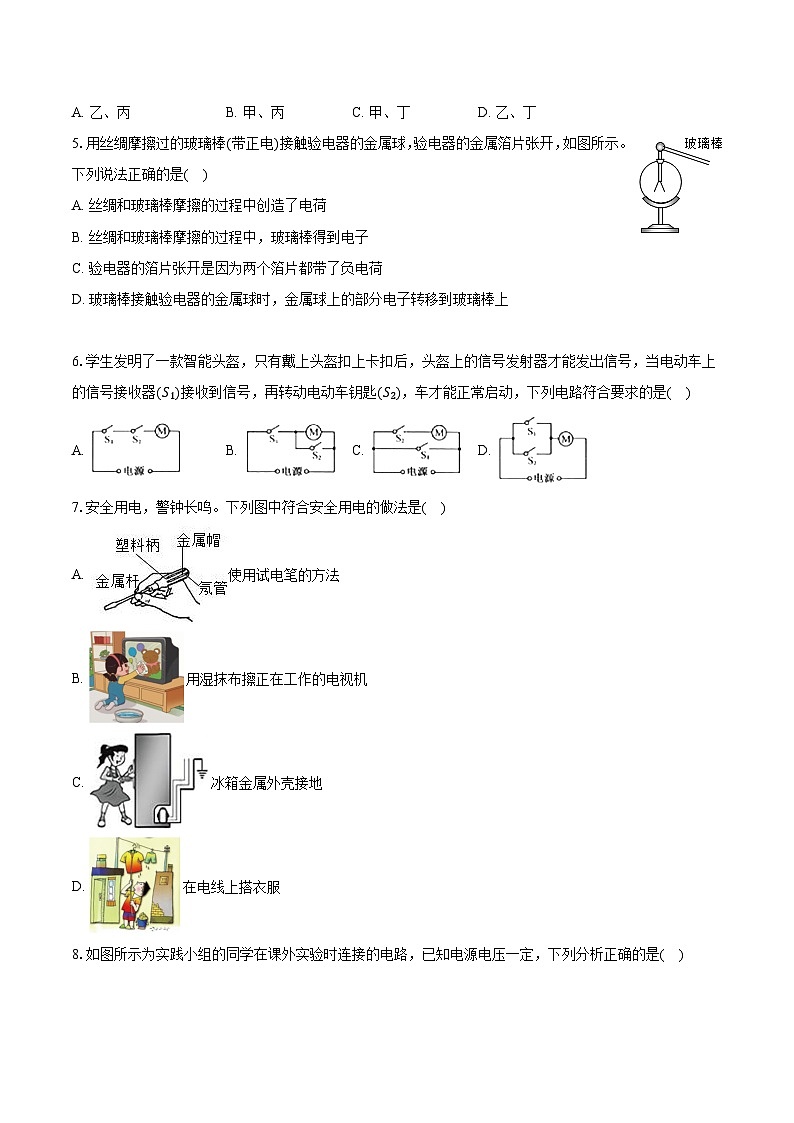

4.如图所示，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图，其中与做功冲程原理相同的演示实验图和表示汽油机将内能转化为机械能的冲程示意图分别是( )
A. 乙、丙B. 甲、丙C. 甲、丁D. 乙、丁
5.用丝绸摩擦过的玻璃棒(带正电)接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是( )
A. 丝绸和玻璃棒摩擦的过程中创造了电荷
B. 丝绸和玻璃棒摩擦的过程中，玻璃棒得到电子
C. 验电器的箔片张开是因为两个箔片都带了负电荷
D. 玻璃棒接触验电器的金属球时，金属球上的部分电子转移到玻璃棒上
6.学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动，下列电路符合要求的是( )
A. B. C. D.
7.安全用电，警钟长鸣。下列图中符合安全用电的做法是( )
A. 使用试电笔的方法
B. 用湿抹布擦正在工作的电视机
C. 冰箱金属外壳接地
D. 在电线上搭衣服

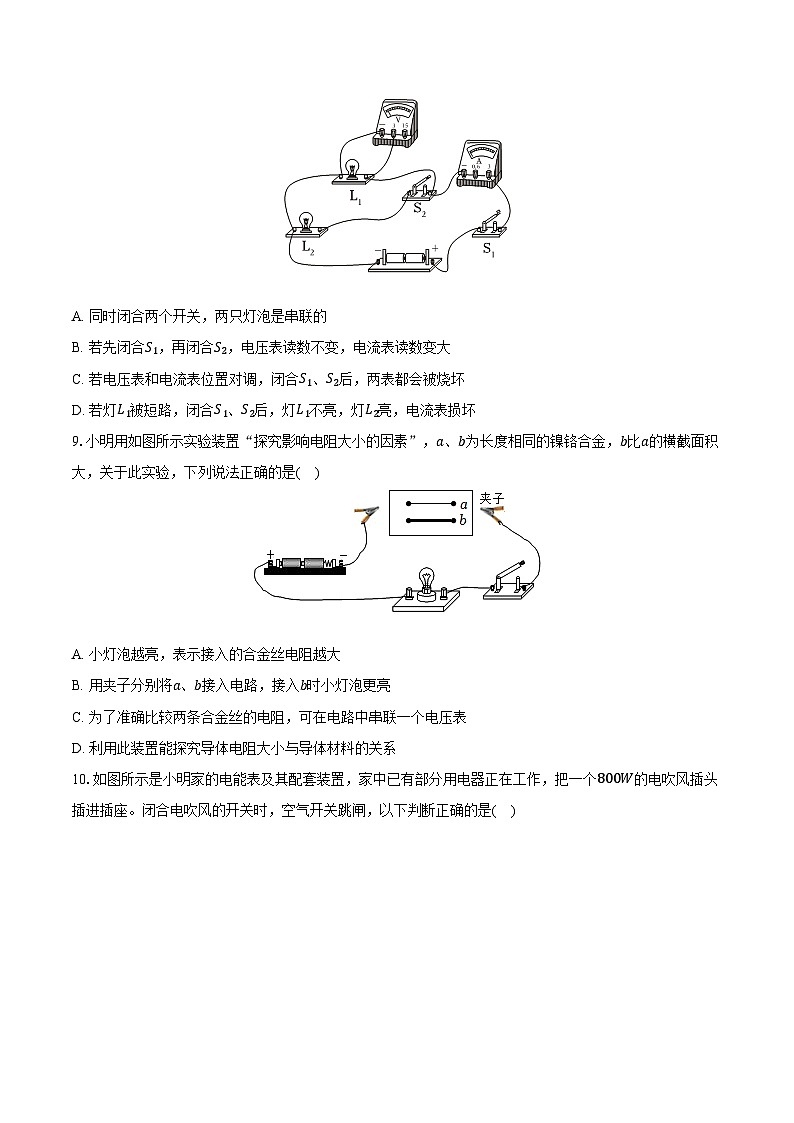

8.如图所示为实践小组的同学在课外实验时连接的电路，已知电源电压一定，下列分析正确的是( )
A. 同时闭合两个开关，两只灯泡是串联的
B. 若先闭合S1，再闭合S2，电压表读数不变，电流表读数变大
C. 若电压表和电流表位置对调，闭合S1、S2后，两表都会被烧坏
D. 若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏
9.小明用如图所示实验装置“探究影响电阻大小的因素”，a、b为长度相同的镍铬合金，b比a的横截面积大，关于此实验，下列说法正确的是( )
A. 小灯泡越亮，表示接入的合金丝电阻越大
B. 用夹子分别将a、b接入电路，接入b时小灯泡更亮
C. 为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
D. 利用此装置能探究导体电阻大小与导体材料的关系
10.如图所示是小明家的电能表及其配套装置，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是( )
A. 电吹风工作时消耗的电能为123.4kW⋅h
B. 电能表转盘每转一圈，用电器耗电1200kW⋅h
C. 家中同时工作的用电器，总功率不应超过4400W
D. 一定是电吹风或其使用的插头发生了短路
11.如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关”的实验装置。下列关于此实验的一些描述，正确的是( )
A. 在甲图中，探究的是电流产生热量与电阻的关系
B. 在乙图中，探究的是电流产生热量与电阻的关系
C. 在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显
D. 在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少
12.如图甲所示，为学校图书馆购置的空气湿度检测仪，其内部湿度监测装置的简化电路图如图乙，利用湿敏电阻R可实现对环境湿度的精确测量。已知电源电压为24V，定值电阻R0的阻值为120Ω，电流表的量程为0～100mA，电压表的量程为0～15V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示。电路安全工作的前提下，下列分析正确的是( )
A. 当空气湿度增加时，电路中电流表的示数会变大
B. 当空气湿度增加时，电压表与电流表的示数之比变小
C. 当空气湿度最小时，该电路的功率最大是1.8 W
D. 该装置能够测量的湿度范围是40%～80%
二、填空题：本大题共7小题，共28分。
13.劳动课上小果学习了四川传统美食“甜烧白”的做法。刚出锅的“甜烧白”香气四溢，这是______现象；咀嚼时感觉糖粘牙，因为分子间存在______。
14.2023年10月26日，神舟十七号载人飞船成功发射(如图)。火箭从地面向上发射过程中，燃料燃烧所产生的______能转化成火箭的机械能。火箭使用一种叫做偏二甲肼的液体燃料，是因为该燃料具有较大的______。
15.如图甲所示是一种车载空气净化器，工作原理如图乙，受污染空气被净化器吸入后，颗粒物进入电离区带上电荷，然后在集尘器上被带电金属网捕获，金属网吸引颗粒物原理是______，净化器工作时指示灯会亮起，指示灯坏掉时金属网仍工作，金属网和指示灯连接方式为______(选填“串联”或“并联”)。
16.央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些(如图甲)，将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火(如图乙)。锡是______(选填“导体”“半导体”或“绝缘体”)，锡纸条上ab、bc、cd段长度相等，则______段的电阻最大。
17.如图所示，电源电压保持不变，开关S断开时，电压表为4V；再将开关S闭合，电压表示数变化了1V，此时电压表测______两端电压，R1、R2的电阻之比为______。
18.如图甲所示电路，当开关S闭合后，两个电流表的指针偏转分别如图乙所示，则L1中的电流是______A，L2中的电流是______A。
19.有一种电热水壶常有两个档“烧水”和“保温”，如图是其内部简化电路图，已知R0=55Ω，R1=1045Ω，当S接1时，电热水壶处于______(选填“烧水”和“保温”)挡，当S接2时，通电1min产生的热量是______J。
三、作图题：本大题共2小题，共4分。
20.如图所示，请在两个虚线框内填“电源”和“开关”的符号，使开关都闭合时两灯都能发光。
21.请将如图所示元件，连接成符合安全用电要求的家庭电路；
四、实验探究题：本大题共3小题，共20分。
22.在“探究物质的吸热能力”的实验中，实验装置如图(a)所示：

(1)选用规格相同的电加热器分别给甲和乙两种液体加热，这样做的目的为了通过______(选填“加热的时间”或“升高的温度”)来反映液体吸收的热量；
(2)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，如图(b)所示。若甲液体的比热容为2.1×103J/(kg⋅℃)，则乙液体的比热容为______J/(kg⋅℃)。
23.某物理学习小组在“探究通电导体中电流与电阻的关系”的实验中，连接了如图甲所示电路(电源电压保持4.5V不变)。

(1)连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R ______(选填“短路”或“断路”)；
(2)图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图像，由图像可知R两端的电压为______V；当R的阻值由5Ω更换为10Ω时，滑动变阻器的滑片应向______(选填“左”或“右”)端滑动，使电压表示数保持原来不变，若实验中R的阻值分别为50Ω、10Ω、15Ω，则滑动变阻器的阻值至少是______Ω。
24.为测量一个铭牌上标有“2.5V”小灯泡的电阻，小刚准备了如下实验器材：电压恒为3V的电源、电压表、电流表、滑动变阻器、开关、导线若干。

(1)图甲的电路中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线代替导线正确连接电路；
(2)正确连接电路以后，在闭合开关前，应将变阻器的滑片移到______(填“A”或“B”)端；
(3)排除电路故障后，当小灯泡发光时，电压表和电流表的示数，如图乙所示，此时小灯泡的电阻是______Ω；若想测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向______(选填“A”或“B”)端移动。
五、计算题：本大题共2小题，共12分。
25.李华家新装的天然气热水器如图所示，名牌标注能效等级为2级。国家规定能效等级为2级的热水器，其热效率值不低于88%。李华想通过洗澡来估测一下这款燃气热水器的能效等级是否达标，于是他将燃气热水器的温度设定在40℃(即水从热水器流出的温度)，某次洗澡用水90kg，洗澡一次使用燃气0.2m3。已知进入热水器的冷水温度为5℃[水的比热容c=4.2×103J/(kg⋅℃)，天然气的热值q=7.0×107J/m3]，求：
(1)求消耗的天然气完全燃烧放出的热量；
(2)求水吸收的热量；
(3)通过计算判定该款热水器能效等级是否达标。
26.如图所示，电源电压保持不变，小灯泡规格是“3V 1.5W”，R1=10Ω，滑动变阻器R2上标有“20Ω 1A”，电压表选用3V量程。断开S2，闭合S和S1，当滑片P移到变阻器中点时，小灯泡正常发光。求：
(1)小灯泡正常发光时的电流；
(2)电源电压；
(3)断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是多少。
答案和解析
1.【答案】C
【解析】A.家中节能灯的电流较小，一般为0.1A，2A的电流大概是电吹风工作时的电流，故A错误；
B.一节新干电池的电压为1.5V，1节铅蓄电池的电压约为2V，故B错误；
C.手机电池的电压比两节新干电池的电压稍高，约为3.7V，故C正确；
D.电冰箱正常工作的电流约为1A，家用空调器的电流约为5A，故D错误。
故选：C。
首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。
2.【答案】D
【解析】A、冰是晶体，0℃的冰变成0℃的水，吸收热量，温度不变，内能增加，故A错误；
B、物体吸收热量，温度不一定升高，例如：晶体在熔化过程中，吸收热量，温度不变，故B错误；
C、发生热传递时，传递的是热量而不是温度，故C错误；
D、做功可以改变物体内能，气体膨胀对外做功，自身内能会减少，故D正确。
故选：D。
(1)晶体在熔化过程中，吸收热量，温度不变；
(2)热传递过程中，传递能量的多少叫热量；
(3)改变物体内能的两种方式：做功和热传递。
本题考查了对温度、热量、内能概念的理解，对改变内能方式的认识等，属热学基础题。
3.【答案】C
【解析】A、制作过程是高温的锅把内能传递给低温的“麻婆豆腐”，使其内能增加，温度升高，是利用热传递的方式增加内能，故A错误；
B、热量是一个过程量，只能说吸收(或者放出)了多少热量，不能说某物体含有多少热量，故B错误；
C、闻到“麻婆豆腐”的香味是因为分子在不停地做无规则运动，故C正确；
D、做好的“麻婆豆腐”上方冒着“白气”是水蒸气液化形成的，故D错误。
故选：C。
(1)做功和热传递都可以改变物体的内能；热传递过程中，内能从高温物体传递给低温物体；
(2)热量是一个过程量，不能用含有、具有等来修饰；
(3)组成物质的分子在不停地做无规则运动；
(4)物质由气态变为液态的过程叫做液化。
本题考查改变物体内能的方式、分子动理论以及温度、内能和热量的关系，是一道基础题。
4.【答案】C
【解析】
甲图对试管中的水加热，加快水的蒸发，试管中水蒸气的内能增大、体积膨胀，对外做功，使塞子飞出去，内能转化为塞子的机械能；
乙图是用力将活塞压下，活塞对空气做功，空气的内能增大，温度升高，达到了棉花的着火点，棉花就会燃烧。是通过对物体做功来增大物体内能的，是将机械能转化为内能的过程；
丙图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，压缩冲程是把机械能转化为内能的过程；
丁图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，做功冲程将内能转化为机械能；
由以上分析可知看出与做功冲程原理相同的是甲，表示汽油机将内能转化为机械能的冲程示意图对应正确的是丁图。
故选：C。
(1)内燃机的四个冲程有吸气冲程、压缩冲程、做功冲程、排气冲程，其中在做功冲程中，是内燃机的内能转化为机械能，在压缩冲程中是机械能转化为内能；
(2)改变物体内能的方式有热传递和做功两种；做功改变物体内能的实质是能量的转化，对物体做功，物体的内能增加，温度升高；物体对外做功，物体的内能减少，温度降低。
此题是通过内燃机的工作原理和课本中的实验来验证做功改变物体内能的方法，是一道比较简单的实验题，掌握热机的工作原理，学会变通。
5.【答案】D
【解析】A、丝绸和玻璃棒摩擦过程中电荷(电子)发生了转移，故A错误；
B、丝绸和玻璃棒摩擦的过程中，丝绸得到电子带负电，玻璃棒失去电子带正电，故B错误；
CD、丝绸摩擦后的玻璃棒带正电，缺少电子，与验电器的金属球接触后，金属箔片上部分电子转移到玻璃棒上来，使金属箔片失去电子而带正电，因此验电器的金属箔会张开，故C错误，D正确。
故选：D。
(1)摩擦起电的实质是电荷(电子)的转移；
(2)由于不同物质的原子核束缚电子的本领不同；当两个不同物体互相摩擦的时候，束缚电子本领弱的就会失去电子，失去电子的物体因缺少电电子带正电；束缚电子能力强的就会得到电子，得到电子的物体因有多余的电子而带等量的负电；
(3)验电器工作原理：同种电荷相互排斥；
(4)自然界只存在两种电荷，正电荷和负电荷；丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电。
理解摩擦起电的实质，知道带电体的性质、电荷间的相互作用规律以及电子转移情况，可解答此题。
6.【答案】A
【解析】根据题意可知，当电动车上的信号接收器(S1)接收到信号，再转动电动车钥匙(S2)，车才能正常启动，这说明两个开关相互影响，是串联在一起的，一起控制电动机，故A正确。
故选：A。
根据电动车启动的条件分析两个开关与电动机的连接方式。
本题考查了电路的设计，能判定出两个开关的连接方式是解题的关键。
7.【答案】C
【解析】A、使笔尖接触导线，手按住笔尾金属体，手不能接触笔尖金属体，故A不符合安全用电的做法；
B、用湿抹布擦正在工作的电视机，由于生活用水是导体，容易发生触电事故，故B不符合安全用电的做法；
C、为了防止因漏电而造成触电事故，冰箱的外壳应与地线相连，故C符合安全用电的做法；
D、根据安全用电的认识，湿衣服是导体，在电线上晾晒有触电危险，故D不符合安全用电的做法。
故选：C。
(1)使笔尖接触导线，手按住笔尾金属体，观察氖管是否发光；
(2)对于有金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故；
(3)生活用水是导体。
本题考查了学生对安全用电知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
8.【答案】B
【解析】A、同时闭合两个开关，两灯并联，故A错误；
B、若先闭合S1，电路为L1的简单电路，电压表测电源电压，电流表测通过L1的电流；再闭合S2，两灯并联，电压表仍然测电源电压，则电压表示数不变；而此时电流表测干路电流，根据并联电路电流的规律可知，电流表的示数变大，故B正确；
C、若电压表和电流表位置对调，此时电压表串联在电路中，由于电压表的电阻很大，电路中的电流会很小，图中电源电压约为3V，电压表量程为0-3V，所以闭合S1、S2后，两表都不会被烧坏，故C错误；
D、若灯L1被短路，闭合S1、S2后，则灯L2也会被短路，此时两灯泡都不亮，同时会造成电源短路，干路中电流过大，所以电流表会损坏，故D错误。
故选：B。
(1)同时闭合两个开关，两灯并联；
(2)若先闭合S1，电路为L1的简单电路，电压表测电源电压，电流表测通过L1的电流；再闭合S2，两灯并联，电压表仍然测电源电压，据此可知电压表示数的变化，而电流表测干路电流，根据并联电路电流特点和规律分析电流表的示数变化；
(3)若电压表和电流表的位置对调，电压表串联在电路中，电流表与L1并联，根据电压表的内阻很大分析；
(4)两灯并联，若灯L1被短路，灯L2也会被短路，同时会造成电源短路。
本题主要考查了并联电路的特点和对短路现象的理解，关键是电路结构的分析。
9.【答案】B
【解析】A、小灯泡越亮，电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
B、用夹子分别将a、b接入电路，a、b的长度相同、材料相同，a的横截面积小，b的横截面积大，b的电阻小，接入b时通过小灯泡的电流大，小灯泡更亮，故B正确；
C、为了准确比较两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小来判断电阻的大小，故C错误；
D、利用此装置中的一根电阻丝，无法改变材料，所以无法探究导体电阻大小和材料的关系，故D错误。
故选：B。
(1)在此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判断，但是现象不是很明显，效果不好，为了准确比较电阻的大小，可以在电路中串联一只电流表。
(2)因为两根电阻丝的材料一样，故运用控制变量法，可以探究导体的电阻大小和横截面积、长度的关系。
此题主要考查的是电阻大小的影响因素和转换法、控制变量法在物理实验中的熟练运用，是中考的常见题型。
10.【答案】C
【解析】A、电能表的示数为123.4kW⋅h，故A错；
B、1200r/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转1200圈，电能表转盘每转一圈，用电器耗电11200kW⋅h，故B错；
C、220V是指电能表的工作电压，电能表平时工作时允许通过的最大电流为20A，家中同时工作的用电器的最大总功率P最大=UI最大=220V×20A=4400W，不应超过4400W，故C正确；
D、闭合电吹风的开关时，空气开关跳闸，原因电路中的电流过大，可能是发生了短路，也可能是用电器的总功率过大，故D错。
故选：C。
(1)结合电能表的读数方法分析；
(2)1200r/kW⋅h表示每消耗1kW⋅h的电能，电能表的转盘转1200圈；
(3)220V是指电能表的工作电压，电能表平时工作时允许通过的最大电流为20A，利用P=UI求家中同时工作的用电器的最大总功率；
(4)空气开关跳闸，原因是电路中的电流过大，可能是发生了短路，也可能是用电器的总功率过大。
本题考查了学生对电能表相关参数的理解以及电路中电流过大的原因，属于基础题目。
11.【答案】A
【解析】
A、在甲图中，两个电阻串联在电路中，通电时间和电流是相同的，电阻不同，故探究的是电流产生热量与电阻的关系；故A正确；
B、在乙图中，容器内的电阻相同，通电时间相同，但电流是不同的，探究的是电流产生热量与电流的关系，故B错误；
C、在甲图中，闭合开关一段时间后，阻值大的电阻产生的热量多，故b容器连接的U型管液面高度差更明显，故C错误；
D、在乙图中，电阻相同，通电时间相同，但通过c中电阻的电流大，故c中电阻产生的热量多，则空气吸收的热量也多，故D错误。
故选：A。
对于甲图，两个阻值不同的电阻串联在电路中，通过两导体的电流相同；对于乙图，右边的两个5Ω的电阻并联后再与左边的5Ω的电阻串联，电阻相同，通过容器内的电阻的电流是不同的，根据控制变量法和焦耳定律分析每个选项。
该题考查了控制变量法和转换法在焦耳定律实验中的应用，注意两导体串联时电流相等，导体产生热量的多少是液面高度的变化来反映的。
12.【答案】D
【解析】(1)闭合开关，两电阻串联接入电路，电压表测湿敏电阻两端的电压，电流表测通过电路的电流，
由丙图可知当空气湿度增加时，湿敏电阻的阻值变大，因串联电路中总电阻等于各分电阻之和，所以电路总电阻变大，根据欧姆定律可知通过电路的电流变小，所以电流表示数变小，故A错误；
根据欧姆定律可知电压表与电流表的示数之比为湿敏电阻的阻值，所以当空气湿度增加时，电压表与电流表的示数之比变大，故B错误；
(2)电流表的量程为0～100mA，所以电路最大电流I=100mA=0.1A，
由欧姆定律可得，电路中的总电阻：R总=UI=24V0.1A=240Ω，
因串联电路中总电阻等于各分电阻之和，所以，湿敏电阻的阻值：R=R总-R0=240Ω-120Ω=120Ω，由图丙可知，环境湿度为40%，
该电路的功率最大为：P=UI=24V×0.1A=2.4W，故C错误；
电压表的量程为0～15V，当电压表的示数U大=15V时，湿敏电阻接入电路的阻值最大，
此时R0两端的电压：U0=U-U大=24V-15V=9V，
因串联电路中各处的电流相等，根据欧姆定律可得此时通过电路的电流：I'=U0R0=9V120Ω=0.075A，
由欧姆定律可得，湿敏电阻的阻值：R'=U大I'=15V0.075A=200Ω，由图丙可知，此时的湿度为80%，
所以，该电路能够测量的湿度范围是40%～80%，故D正确。
故选：D。
(1)闭合开关，两电阻串联接入电路，电压表测湿敏电阻两端的电压，电流表测通过电路的电流，由丙图可知当空气湿度增加时，湿敏电阻的阻值变大，根据串联电路电阻规律结合欧姆定律可知通过电路的电流变化，根据欧姆定律可知电压表与电流表的示数之比为湿敏电阻的阻值；
(2)当电路中的电流最大时湿敏电阻的阻值最小，根据欧姆定律求出电路中的总电阻，利用电阻的串联求出湿敏电阻的阻值，然后根据图象读出对应的湿度；当电压表的示数最大时湿敏电阻的阻值最大，根据P=UI可知此时电路的功率最大，根据串联电路的电压特点求出R两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出湿敏电阻的阻值，由图丙可知此时环境湿度，进而得出该电路能够测量的湿度范围。
本题考查串联电路特点、欧姆定律、电功率公式的灵活运用。
13.【答案】扩散 引力
【解析】
(1)刚出锅的“甜烧白”香气四溢，是分子不停地做无规则运动的结果，属于扩散现象。
(2)咀嚼时感觉糖粘牙，因为分子间存在引力。
故答案为：扩散；引力。
(1)扩散现象：不同的物质在相互接触时，物质的分子互相进入对方的现象就叫扩散现象。进入鲜花店时，香气扑鼻而来，长时间堆放煤的墙角，墙皮内部会变黑，把冰糖放入水中，过段时间水会变甜等现象都是扩散现象。
(2)分子间存在着相互作用的引力和斥力。
本题考查了扩散现象、分子间的作用力，属于基础题目。
14.【答案】内 热值
【解析】燃料燃烧释放的内能转化成火箭的机械能；
火箭使用一种叫做偏二甲肼的液体燃料，主要的原因是它具有较大的热值，完全燃烧相同质量的该液体燃料时，可以释放出更多的热量。
故答案为：内；热值。
燃料燃烧释放的内能转化成火箭的机械能；
热值是燃料的一种特性，热值越大的燃料在完全燃烧相同质量的燃料时，释放出的热量越多。
本题考查了内能和热值特性的理解，属于基础题目。
15.【答案】异种电荷相吸引 并联
【解析】颗粒物进入电离区后带上某种电荷，然后在集尘器上被带电金属网捕获，再通过复合过滤网使空气净化，其中带电金属捕获颗粒物的工作原理是异种电荷相互吸引；
指示灯坏掉时金属网仍然工作，说明金属网和指示灯能够独立工作，是并联。
故答案为：异种电荷相吸引；并联。
(1)电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引；
(2)串联电路各个用电器互相影响，不能独立工作，并联电路中用电器相互不影响工作，能够独立工作。
本题考查了电荷间的作用规律的应用以及并联电路的特点等知识，熟练掌握课本知识即可解答此题。
16.【答案】导体 ab
【解析】锡是金属，容易导电，是导体，所以要将锡纸条锡面一端接在电池的正极，另一端接在电池的负极；
由图乙可知，锡纸条上相同长度的ab段、bc段和cd段，ab段横截面积较小，在材料和长度相同时，横截面积越小、电阻越大，所以ab段的电阻大于bc段、cd段的电阻，
这三段锡纸条串联，通过的电流相等、通电时间也相同，ab段的电阻最大，由焦耳定律Q=I2Rt可知，电流通过ab段产生的热量最多。
故答案为：导体；ab。
(1)导体电阻的大小跟导体的长度、横截面积、材料、温度有关；
(2)根据串联电路的特点和焦耳定律Q=I2Rt分析产生热量的多少。
本题考查了导体的概念、导体电阻大小的影响因素以及焦耳定律的应用，难度不大。
17.【答案】R1 3：1
【解析】由电路图可知，开关S断开时，电压表串联在电路中测电源两端的电压，则电源的电压U=4V；
再将开关S闭合后，R1与R2串联，电压表并联在R1两端测其电压，
由电压表示数变化了1V可知，R1两端的电压U1=4V-1V=3V，
因串联电路中总电压等于各分电压之和，
所以，R2两端的电压U2=U-U1=4V-3V=1V，
因串联电路中各处的电流相等，
所以，由I=UR可得，两电阻的阻值之比R1R2=U1IU2I=U1U2=3V1V=31。
故答案为：R1；3：1。
由电路图可知，开关S断开时，电压表串联在电路中测电源两端的电压；再将开关S闭合后，R1与R2串联，电压表测R1两端的电压，根据题意求出R1两端的电压，利用串联电路的电压特点求出R2两端的电压，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比。
本题考查了串联电路的特点和欧姆定律的应用以及电压表的正确使用，要注意电压表不测带电源用电器两端的电压。
18.【答案】0.3 0.9
【解析】(1)经分析可知，电流表b选择的量程是0～3A，分度值为0.1A，所以电流表b的示数为I=1.2A，即干路电流为1.2A；
电流表a选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I1=0.3A，即通过灯L1的电流为0.3A；
(2)通过灯L2的电流大小为：I2=I-I1=1.2A-0.3A=0.9A。
故答案为：0.3；0.9。
(1)分析电路可知：两灯并联，电流表b测的是干路电流，电流表a测L1所在支路的电流；
(2)由于并联电路中，干路中的电流等于各支路电流之和，所以电流表b选用的应该是大量程(0～3A)，a选用的是小量程(0～0.6A)；然后根据相应量程下的分度值和指针位置来进行读数。结合并联电路的电流特点即可求出通过各灯的电流大小。
对于这类题目要先分析电路的构成，然后结合串、并联电路的特点和电表的读数方法进行分析。
19.【答案】保温 52800
【解析】(1)由电路图可知，当开关S置于“1”档时，两电阻串联，电路电阻最大，根据P=U2R可知，电饭锅电功率最小，处于保温状态；
(2)当开关S置于“2”档时，R1被短路，只有R0接入电路，电路电阻最小，电饭锅电功率最大，处于加热状态。
此时电路中电流：I=UR0=220V55Ω=4A；
通电1min电路产生的热量：Q=I2Rt=(4A)2×55Ω×60s=52800J。
故答案为：保温；52800。
(1)电路电压U一定，由P=U2R可知，电阻越大，电功率越小，分析电路图确定电饭锅的状态；
(2)由I=UR计算电路中电流，由Q=I2Rt计算通电1min电路产生的热量。
本题考查欧姆定律和电功率公式应用以及电热的计算，分析清楚电路结构是关键。
20.【答案】如果上方虚线框内是开关，则闭合该开关时会把上边的灯泡短路，所以上边虚线框内是“电源”的符号，下边虚线框内是“开关”的符号，答案如下图所示：
。
【解析】如果上方虚线框内是开关，则闭合该开关时会把上边的灯泡短路。
本题要求学生能够根据所学的电学知识分析电路的组成，属于基础题。
21.【答案】
(1)灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；
(2)安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线。如图所示：

【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。
22.【答案】加热的时间 4.2×103
【解析】(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)由图丙知，加热5分钟，甲升高的温度为：
60℃-20℃=40℃；
乙升高的温度为：
40℃-20℃=20℃；
根据Q=cmΔt，在质量和吸热相同的情况下，升高的温度与比热容成反比，故乙液体的比热容为：
c=40℃20℃×2.1×103J/(kg⋅℃)=4.2×103J/(kg⋅℃)。
故答案为：(1)加热的时间；(2)4.2×103。
(1)我们使用相同的加热器通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(2)由图丙得出加热5分钟甲、乙升高的温度，根据Q=cmΔt，在质量和吸热相同的情况下，升高的温度与比热容成反比，据此得出乙液体的比热容。
本题比较不同物质的吸热能力，考查控制变量法、转换法的应用及Q=cmΔt的运用，为热学中的重要实验。
23.【答案】断路 3 左 25
【解析】(1)若定值电阻短路，电压表示数为0，电流表有示数，不符合题意；
若定值电阻R断路，电流表示数为0，电压表串联在电路中测电源电压，有示数，符合题意，故闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R断路；
(3)由图像可知，R两端的电压U=0.6A×5Ω=0.3A×10Ω=0.2A×15Ω=0.15A×20Ω=3V；本实验要采用控制变量法，当R的阻值由5Ω更换为10Ω时，闭合开关后，为使R两端的电压保持不变，应增大滑动变阻器接入电路的阻值，将滑片向左端滑动；电源电压保持4.5V不变，定值电阻两端的电压为3V不变，则滑动变阻器两端的电压为4.5V-3V=1.5V；即滑动变阻器两端的电压为定值电阻两端电压的一半；根据串联电路的特点，电压之比等于电阻之比，则滑动变阻器的最小阻值应为定值电阻最大阻值的一半，即25Ω。
故答案为：(1)断路； (2)3；左；25。
(1)逐一分析每个选项，找出符合题意的答案；
(2)由图乙求出电流与电阻之积；根据控制变量法，研究电流与电阻的关系时，需控制定值电阻的电压不变，当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻器分得的电压，根据分压原理，求出当接入50Ω电阻时变阻器连入电路中的电阻。
本题探究通电导体中电流与电阻的关系，考查电路连接、故障分析、控制变量法，数据分析、操作过程和对器材的要求。
24.【答案】A 3.8 B
【解析】(1)原电路图中，电压表没有接入电路；在测小灯泡的电阻实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端，如下图所示：
；
(2)为了保护电路，在闭合开关前，应该将滑动变阻器的滑片移动到阻值最大处，即A端；
(3)排除电路故障后，当小灯泡发光时，电压表和电流表的示数如图乙所示，电压表选用小量程，分度值0.1V，其示数为1.9V；电流表选用小量程，分度值0.02A，其示数为0.5A，此时小灯泡的电阻为：
R=UI=Ω；
由于此时电压表示数小于灯泡额定电压2.5V，若想测量小灯泡正常发光时的电阻，应增大灯泡两端的电压，根据串联电路电压规律，应减小滑动变阻器两端的电压，根据分压原理，应减小滑动变阻器接入电路的阻值，故应将滑动变阻器的滑片向B端移动。
故答案为：(1)见解答图；(2)A；(3)3.8；B。
(1)在测小灯泡的电阻实验中，灯泡、滑动变阻器和电流表串联，电压表并联在灯泡两端；
(2)为了保护电路，在闭合开关前，应该将滑动变阻器的滑片移动到阻值最大处；
(3)根据图乙两表选用的量程确定分度值读数，利用R=UI求出此时小灯泡的电阻；比较电压表示数与灯泡额定电压大小，根据串联电路电压规律和分压原理确定滑动变阻器滑片移动方向。
本题测小灯泡的电阻实验，考查了电路连接、注意事项、电路故障、电表读数、电阻的计算和实验操作等知识，属于基本实验能力考查。
25.【答案】(1)这些天然气完全燃烧放出的热量：Q放=qV=7.0×107J/m3×0.2m3=1.4×107J；
(2)水吸收的热量：Q吸=cm水Δt=4.2×103J/(kg⋅℃)×90kg×(40℃-5℃)=1.323×107J；
(3)热水器的热效率：η=Q吸Q放×100%=1.323×107J1.4×107J×100%=94.5%>88%，因此该款热水器能效等级达标。
答：(1)消耗的天然气完全燃烧放出的热量为1.4×107J；
(2)水吸收的热量为1.323×107J；
(3)该款热水器能效等级达标。
【解析】(1)天然气的热值和体积，根据Q放=qV可求出这些天然气完全燃烧放出的热量；
(2)根据Q吸=cm水Δt求出洗澡时进入热水器的水吸收的热量；
(3)再根据η=Q吸Q放×100%求出热水器的效率，即可知道是否达标。
本题考查了热值、比热容和效率的相关计算，难度不大。
26.【答案】(1)根据P=UI得小灯泡正常发光时的电流为：
I=PLUL=1.5W3V=0.5A；
(2)断开S2，闭合S和S1，小灯泡和滑动变阻器串联，当滑片P移到变阻器中点时，小灯泡正常发光，电路中的电流为I=0.5A，
滑动变阻器两端的电压为：
U滑=I×12R滑大=0.5A×12×20Ω=5V，
根据串联电路电压的规律知电源电压为：
U=UL+U滑=3V+5V=8V；
(3)断开S1，闭合S和S2，电路为R1和R2的串联电路，电压表测R1两端的电压，当电压表示数为3V时，电路中的电流最大，电路的总功率最大；
电路中的最大电流为：
I大=UVR1=3V10Ω=0.3A，
电路的最大功率为：
P大=UI大=8V×0.3A=2.4W。
答：(1)小灯泡正常发光时的电流为0.5A；
(2)电源电压为8V；
(3)断开S1，闭合S和S2，在保证电路元件安全前提下，电路消耗的最大功率是2.4W。
【解析】(1)根据P=UI算出小灯泡正常发光时的电流；
(2)断开S2，闭合S和S1，小灯泡和滑动变阻器串联，当滑片P移到变阻器中点时，小灯泡正常发光，由欧姆定律算出滑动变阻器两端的电压，根据串联电路电压的规律算出电源电压；
(3)断开S1，闭合S和S2，电路为R1和R2的串联电路，电压表测R1两端的电压，当电压表示数为3V时，电路中的电流最大，电路的总功率最大；由欧姆定律算出电路中的最大电流，根据P=UI算出电路的最大功率。
本题主要考查了学生对欧姆定律和电功率计算公式的应用，解题关键是准确分析开关在不同状态下的电路结构，难度较大。
